Правила выбора и монтажа наружных канализационных труб


Последовательность монтажа наружной канализации

Монтаж наружной канализации

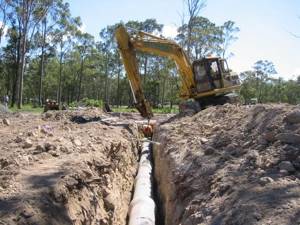

Работы по монтажу выполняются в следующей последовательности:

  • Выкапывается траншея с уклоном в сторону выгребной ямы;
  • Прокладывается сточный трубопровод до состыковки с накопительным резервуаром по песчаной подушке;
  • Уплотняется место стыковки септика с трубопроводом.

При монтаже канализации следует четко выполнять следующие рекомендации:

  • При прокладке труб из ПВХ рекомендуется прокладывать их в специализированный короб, выполненный из защитного материала;
  • Глубина должна быть четко просчитана и быть выше уровня промерзания грунта;
  • При необходимости можно выполнить дополнительную изоляцию труб из любого утеплительного материала.

Факторы особенностей монтажа

  • Изгибы;
  • Уровень грунтовых вод;
  • Повороты.

Канализация любого типа оснащается очистными сооружениями.

Любая канализация размещается под уклоном. Если необходимо сменить уровень уклона, то необходимо отталкиваться от показателей сечения труб. В индивидуальных случаях устанавливают смотровые колодцы или насосы.

Состав


Трубопровод – это трасса из труб разного диаметра и длины, которые уложены под уклоном.

Колодцы – это сооружения которые разделяют по назначению. И они бывают: дренажными, перепаданными, поворотными, смотровыми. Колодцы обычно оснащают скобами для того, чтобы можно было спуститься специалистам для ремонта, а также люками с крышками.

Выпуски в водоприемники – это сооружения которые обеспечивают свободный слив нечистот из трубопроводов в ёмкость.

Коллекторы – являются подземными тоннелями, которые выполнены в виде труб большого диаметра, по которым происходит передвижение сточных вод к конечному пункту.

Местные очистные сооружения– это установки которые применяют для сброса и очистки сточных вод. К таким сооружениям относят станции биологической очистки. От производительности и размера сооружения зависит количество обслуживаемых домов.

Станции подкачки – это агрегаты, которые ставят на отдельных объектах, которые нуждаются в дозированной подаче сточных вод.

Что нужно знать перед установкой наружной канализации

Установка наружной канализации

При строительстве домовладения или дачи необходимо помнить о том, что закладка инженерных систем осуществляется на стадии проектирования. Особенно нужно учесть расположение, так как от этого будет полностью зависеть оптимальность и рациональность их работоспособности. Кроме этого тщательно стоит подбирать оборудование и комплектующие. Они должны соответствовать эксплуатационным нагрузкам на системы. В последнее время огромной популярностью пользуются трубы для монтажа наружной канализации из полипропилена или поливинилхлорида. Они отличаются не только прекрасным качеством, но и небольшой ценой, а также возможностью монтажа без использования сварочного аппарата. Что касается диаметра труб, то при выборе стоит учесть количество сантехники и предполагаемый объем воды.

Также, перед тем как приступить к прокладке канализации стоит определиться со следующими пунктами:

  • Выбрать тип канализационной системы;
  • На начальном этапе необходимо делать расчет по количеству людей, которые будут проживать в домовладении;
  • Определиться с типом канализационной системы.

Подготовительные работы

Перед тем как приступить непосредственно к монтажу наружной канализации необходимо выполнить подготовительные работы. В первую очередь требуется определиться с автономностью системы, материалом и составить необходимые схемы. После этого можно будет более точно произвести расчеты стоимость работ. Параллельно провести анализ возможных трудностей и найти пути их решения.

Сборный колодец

Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.

Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:

ОбъектРасстояние не менее, м
нежилые хозяйственные постройки1
жилые постройки5-7
водозаборный колодец50
забор между участками2
открытые водоёмы15

Типы колодцев

Для частного дома можно оборудовать колодец одного из трёх типов:

  • накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
  • колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
  • станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.

Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.

Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.

Как рассчитать объем для септика и коллектора?

Размеры колодца рассчитываются исходя из количества жителей дома, наличия различных бытовых и сантехнических приборов, подключённых к канализации, активности расходования воды и планируемой частоты откачивания стоков из септика, если он накопительный.

Объем очистного септика рассчитывается исходя из максимального суточного потребления воды человеком. При наличии сантехники и бытового оборудования один человек в сутки потребляет не более 0,25 куб. м. В септике сточные воды отстаиваются около 3 суток. Следовательно, для получения объёма коллектора нужно умножить количество членов семьи на 0,25х3, то есть на 0,75 куб. м.

Можно воспользоваться онлайн-калькулятором расчёта минимального объёма септика. В таком калькуляторе учитывается количество жильцов, наличие сантехники и бытовых приборов и периодичность их использования.

Объем герметичного коллектора можно рассчитать, зная среднемесячный расход воды в доме. Если очистку планируется проводить 2 раза в месяц, то колодец должен иметь объем около половины среднемесячного расхода воды.

При расчёте объёма коллектора стоит учесть возможности ассенизаторов, к которым периодически придётся обращаться для проведения очистки резервуара. Обычно объем цистерны ассенизационной машины равён 3 кубометрам, поэтому и колодец лучше делать кратного объёма. Это позволит эффективнее расходовать средства: не переплачивать за вызов лишней машины, которая уедет неполной, и не оставлять неоткачанные нечистоты в коллекторе из-за того, что в ассенизаторской цистерне не хватило места.

Обратите внимание! Если на подворье содержатся домашние питомцы или скот, расход воды увеличивается, но на объем сточных вод это не влияет. Продукты жизнедеятельности животных в канализацию обычно не сбрасывают – для этого предусматривают места переработки отходов в гумус.

Источник

Материалы и оборудование

Полипропиленовые трубы канализации

Выбор материалов для изготовления наружной канализации считается одним из самых главных этапов. Ведь от них будет полностью зависеть практичность и долговечность канализации. Достаточно долгое время при монтаже использовались чугунные трубы, но сейчас на их смену пришли пластиковые изделия. Все еще нет единого мнения по поводу, какие же лучше. Для того чтобы окончательно определиться с материалом необходимо сравнить их отличительные качества.

Чугунные трубы обладают следующими достоинствами:

  • Надежностью;
  • Долговечностью;
  • Прекрасной термо- и шумоизоляцией;
  • Высокой пропускной способностью;
  • Механической прочностью.

Не уступают чугунным трубам по своим достоинствам и пластиковые изделия. К их преимуществам относится следующее:

  • Низкая стоимость;
  • Стойкость к воздействию химических веществ;
  • Устойчивость к коррозии;
  • Простота монтажа и транспортировки;
  • Возможность установки без использования сварочных работ.

Какому из перечисленных материалов отдать предпочтение будет полностью зависеть от каждого конкретного случая. Так как всегда учитываются эксплуатационные характеристики, интенсивность потока, а также нагрузку на магистраль. Сейчас в основном применяются пластиковые трубы, которые бывают:

  1. Полиэтиленовые гофрированные. Отличаются от остальных своей повышенной прочностью.
  2. Полипропиленовые. Способны выдерживать высокие температуры и применяются в основном для внутренних канализаций. Минусом таких труб считается их не прочность.
  3. Поливинилхлоридные. Выдерживают минусовые температуры и обладают прекрасной прочностью.

При монтаже канализации снаружи в большинстве случаев применяются именно поливинилхлоридные трубы, которые в свою очередь подразделяются на три класса:

  1. Легкий класс – не используется под проезжей частью;
  2. Средний класс – применяется под проезжей частью с минимальным движением;
  3. Тяжелый класс – используется в любых условиях, в том числе и в промышленных сетях.

Для частных домовладений и загородных домов лучше всего подходит первый или второй класс.

Кроме всего прочего необходимо позаботиться о приобретении различного рода поворотов, переходников, а также о механизмах для крепежа. В том случае, если монтаж выполняется автономной наружной канализации, тогда требуется подобрать дренажные и фильтрующие механизмы. Они должны быть только хорошего качества и проверенных фирм, так как от них напрямую зависит вероятность засорения грунтовых вод. Еще понадобиться септик или различного рода материалы, которые выпущены для обустройства выгребной ямы. В некоторых случаях приобретается фекальный насос. Но это происходит достаточно редко и при острой необходимости.

Устройство обратного клапана

Обратный клапан – это специальное устройство, что пропускает поток жидкости только в заданном направлении и не допускает его обратного движения. Обратный клапан незаменим в частном доме, где в период дождей может повыситься уровень жидкости в септике, вследствие чего жидкость начнет движение в обратном направлении – в сторону дома. И только установленный обратный клапан не позволяет лишней жидкости затопить подвал здания.

Обратный клапан устанавливается на участке трубопровода между зданием и септиком. Необходимо обязательно предусматривать смотровой колодец для контроля и управления за работой обратного клапана.

Обратный клапан Capricorn отличается высоким качеством, надежностью, антикоррозионными свойствами, небольшим весом, устойчивостью к воздействию агрессивных химических веществ, его можно легко установить своими руками.

Обратный клапан Capricorn оборудован специальной защитной крышкой, с помощью которой производится ревизия работы устройства. Продуманная до мелочей конструкция защищает от накопления твердых примесей во внутренних элементах устройства.

Утепление труб наружной канализации

Утепление труб наружной канализации

Утепляют трубы наружной канализации только в том случае, если они проложены выше уровня промерзания грунта, в остальных случаях утепление не требуется. В качестве утеплителя применяются теплоизоляторы соответствующие следующим требованиям:

  • Простотой монтажа;
  • Герметичностью;
  • Низкой стоимостью;
  • Большим ресурсом использования;
  • Низким коэффициентом теплопроводности;
  • Влагостойкостью;
  • Биологической активностью;
  • Устойчивостью к химическим и механическим воздействиям.

В основном к таким материалам относятся различного рода утеплители, такие как минеральная или базальтовая вата, стекловата, пенопласт, пенополистирол и пеноплекс, а также скорлупа ППУ. Самым дешевым вариантом считается пенопласт, а самым дорогостоящим скорлупа ППУ.

Независимо от того каким материалом будет утепляться канализация требуется выполнять все действия в строгой последовательности. В первую очередь нужно выкопать траншею с запасом глубины приблизительно на десять сантиметров. Это необходимо для укладки амортизационной подушки. После этого трубопровод разложить по всей длине и убедиться в надежности соединений. На трубу надеть уплотнитель и плотно его зафиксировать. В основном для этого используется скотч, которым выполняют обмотку обработанной трубы. Одним из завершающих этапов является засыпание песком и его утрамбовка. На данном этапе нужно делать все очень осторожно, так как есть риск повредить утеплитель. В завершении траншея засыпается землей в виде холмика.

Планирование и подготовка к установке: организация процесса ↑

Вопрос, как сделать с минимальными вложениями наружную канализацию в частном доме так, чтобы не повредить большую площадь участка, решается в зависимости от выбранного типа обустройства водоотвода. Особенности рельефа могут ограничить возможности планирования траектории укладки канализации.

Разметка траектории и выбор места для автономной канализации ↑

Перед разработкой схемы прокладки трубопровода на участке необходимо выбрать место для углубления резервуара. Определяют точку установки септика согласно правилам: емкости должны быть удалены от дома, источника воды, дороги и соседских участков.


Автономная станция с отводом очищенных стоков на дренажное поле

Сложно определить правильно глубину установки – если придется регулярно выкачивать осадок, то вкапывать резервуар глубже, чем на 3 м – нецелесообразно. Из-за технических особенностей обслуживания автономных очистительных станций приходится устанавливать трубу наружной канализации на глубину выше уровня замерзания грунта.

Метраж и диаметр трубопровода рассчитывают по планируемому суточному объему стоков. Для частной канализации жилого дома, которую можно обустроить своими руками, достаточно труб диаметром до 150 мм.

Обязательно рассчитывают общий угол уклона прокладки труб: от места выхода стока из дома до входа в резервуар, и планируют траекторию так, чтобы избежать поворотов, резкого изменения высоты.

Подвод трубопровода к центральной канализации: подготовительный этап ↑

Правильно выполнить подвод труб к центральной магистрали проще, чем к автономному септику: городская канализационная труба расположена на глубине, находящейся ниже точки промерзания. На изоляции труб удастся сэкономить – утеплить нужно только часть, примыкающую к месту выхода из дома.

локальный трубопровод
Схема подвода локального трубопровода к центральной магистрали

При большой удаленности дома от точки врезки могут возникнуть сложности, которые придется урегулировать до начала работ:

  • Если на запланированной траектории есть объекты, на которых запрещено проводить работы, придется делать обход, что увеличит общую стоимость обустройства канализации.
  • Нужно получить разрешение, если труба проходит через частный участок, объект социальной инфраструктуры.

Окончательный расчет количества труб и выбор материалов проводят только после согласования технических условий.

Уклон и глубина: правила монтажа трубопровода ↑

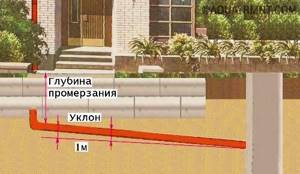

Главные технические параметры, которые нужно учесть, – глубина укладки и минимальный угол наклона наружной канализации. Важно не допустить отклонений от минимальных и максимальных показателей.


Типичные ошибки монтажа трубопровода наружной канализации

Если выбран слишком малый наклон, то жидкость в трубопроводе будет застаиваться из-за малой скорости перетекания. Зимой застой чреват замерзанием на неглубоких отрезках. Недостаток наклона приводит к засорению магистрали, особенно в местах поворота.

Последствия установки канализации под слишком большим наклоном:

  • Высокая скорость слива провоцирует срыв затворов в сифонах – появляется стойкий неприятный запах внутри помещения.
  • Есть риск возникновения обратного перелива при больших объемах жидкости, попадающей в слив.
  • Плотные отходы остаются в трубе при высокой скорости слива, что приводит к появлению засоров.


Главные моменты: наклон и корректная глубина

Определить самостоятельно, какой уклон должен быть у наружной канализации, можно 2 способами: использовать готовые значения отклонения уровня для труб разного диаметра или применить формулу для точного расчета.


Соотношение степени заполнения и угла наклона

По формуле рассчитывают уровень наполненности трубы. Если принять за единицу полностью заполненный водой просвет, то значение, которое считается допустимым для наружной канализации, должно составить от 0,5 до 0,8. То есть труба должна быть заполнена на 50 – 70% от внутреннего диаметра. Если показатель, рассчитанный при делении значения высоты уровня внутри трубы на ее диаметр, находится в допустимом диапазоне, значит, угол наклона определен верно.

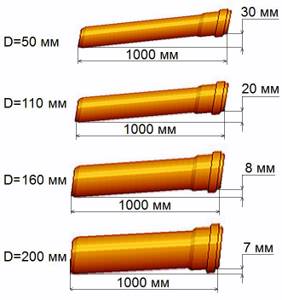

Минимальные значения наклона

Чтобы не усложнять планирование сложными вычислениями, лучше использовать данные об уклоне магистрали в земле, рассчитанные под стандартные диаметры трубопровода. Умножив перепад, указанный в сантиметрах на погонный метр, на расстояние от точки выхода из дома до врезки, получают общую высоту наклона. Необходимо учесть, что максимальный допустимый уклон наружной канализации не должен превышать 15о.

Вентиляционная система канализации

Вентиляционная система канализации

При монтаже наружной канализации также стоит позаботиться и о вентиляции, которая поможет обеспечить следующее:

  • Выровнять давление;
  • Увеличить приток свежего воздуха;
  • Обеспечить бесшумную работу канализации;
  • Устранить неприятные запахи.

Многие владельцы домовладений игнорируют данный этап, что со временем приводит к неприятным последствиям, таким как снижение эффективности работы канализации и появление неприятных запахов. Решения в такой ситуации только одно обустройство вентиляции. По расположению вентиляционная система бывает двух видов: внутренняя и наружная.

Для обустройства вентиляции наружной канализации в большинстве случаев применяется фановая труба, которая служит продолжением внутреннего стояка. Она относится к внутренней канализационной системе. Чтобы такая труба работала эффективно, она должна быть выведена над крышей. Стоит учесть тот фактор, что размещать фановую трубу необходимо подальше от дверных проемов и окон. Кроме фановой трубы еще используется воздушный клапан, размещенный сверху стояка. Его монтаж намного проще фановой трубы и может быть выполнен в уже построенном и функционирующем доме. Сделать воздушный клапан можно также самостоятельно, используя подручные материалы. Эта довольно простая конструкция способна не только перекрывать движение теплого воздуха, но и защищать водопроводные трубы от изморози в холодное время года.

Предотвращение переполнения сточных вод на объекте

Овраг для перелива канализации представляет собой небольшой слив с решеткой, расположенный за пределами дома, обычно соединенный с концом канализационного коллектора. Он предназначен для выпуска любых запахов или переполнений сточных вод вне объекта в случае блокировки канализации и является важной частью системы. Собственник несет ответственность за то, чтобы убедиться, что их дом оснащен правильно спроектированным и функционирующим канализационным люком. Решетка на верхней части слива должна быть свободной, чтобы могла выскочить и выпустить любые утечки сточных вод в чрезвычайной ситуации. Если решетка канализации покрыта или засыпана, она не будет функционировать должным образом, а сточные воды поступят внутрь дома. Владельцам недвижимости рекомендуется осуществлять монтаж канализационных люков и регулярно проверять, чтобы они не были закрыты. Наружная канализация осуществляет процесс, в котором сточные воды транспортируются по городам и населенным пунктам на очистные сооружения, где затем обрабатываются для удаления загрязняющих веществ для производства экологически безопасных отходов. Утилизация сточных вод защищает общественное здравоохранение и предотвращает заболевания, а также загрязнение воды от сточных веществ. Многие современные города имеют системы удаления сточных вод, а продвигающиеся технологии позволили создать более экологически безопасные и здоровые решения для удаления и обработки сточных вод. Канализация является частью современной инфраструктуры и коммунальных услуг, которые также включают монтаж газового, электрического оборудования.

Профилактика неприятного запаха в помещении

В основном проблема неприятного запаха из канализации возникает из-за несоблюдения элементарных правил и образования различного рода засоров. Кроме этого иногда причиной запаха может быть неправильная схема построения или некачественные монтажные работы. Также источником неприятных запахов могут быть мелкие трещины. В основном это наблюдается на сифонах. Для предотвращения такой проблемы необходимо обращать особое внимание на состояние гидрозатвора. Иногда достаточно просто сменить прокладку или заделать трещину одним из нескольких способов.

Одной из возможных причин неприятного запаха может быть отсутствие жидкости в сифоне. Для решения такой проблемы нужно открыть кран и наполнить его водой. Через достаточно короткий промежуток времени от запаха не останется и следа.
