Соединение канализационных труб. Варианты соединений.

Материалы, используемые в производстве труб канализации

Перед тем, как соединить канализационные трубы, следует выбрать материал, из которого будут изготовлены детали. В производстве используются следующие материалы:

  • ПВХ.
  • Чугун.
  • Сталь.
  • Асбестоцемент.
  • Бетон.
  • Керамика.
  • Гофра.

Повсеместно применяются лишь изделия первых двух вариантов материала. Если канализационная система проводится на территории объекта промышленности или же является наружной сетью дома, тогда можно использовать гофрированные трубы.

Изделия из чугуна устанавливаются в том случае, когда проводится монтаж наружной канализационной системы. Такие трубы не боятся коррозии, что является их основным преимуществом. Однако за счёт слишком большого веса использовать чугун для монтажа внутренней канализации нецелесообразно. Поэтому зачастую такой монтаж проводится из ПВХ.

Трубы из пластика – вместо устаревших материалов

Под интересующими нас изделиями понимают трубы для водоснабжения и отведения сточных вод, изготовленные из полипропилена, поливинилхлорида, полиэтилена и полибутилена. Эти термопластические материалы способны при нагревании до высоких температур размягчаться, а при последующем охлаждении полностью восстанавливать свою структуру и физические качества. В последние годы системы отвода стоков создаются именно с помощью таких изделий. Они уверенно вытесняют с рынка устаревшие виды канализационных труб и соединений:

  • Из бетона. Подобные трубные изделия сейчас применяются только для обустройства локальных канализаций загородных домов. Бетонные конструкции имеют большой вес, их очень трудно перевозить и устанавливать.
  • Из асбестоцемента. Данные трубы описываются повышенной стойкостью к химическим и термическим воздействиям, а также к коррозии, доступной стоимостью и малой массой. Но их пропускная способность достаточно низкая, а при монтаже асбестоцементных сетей высока вероятность поломки и деформирования труб из-за их чрезмерной хрупкости.
  • Из чугуна. Эти изделия имеют немало эксплуатационных достоинств. По этой причине их всегда активно использовали для построения канализационных сетей. Но и недостатков у чугунных труб масса, начиная от большого веса и заканчивая их склонностью к быстрому засорению.

Достоинства полимеров

Как было отмечено ранее, чаще всего в процессе производства труб используются полимеры. У такого материала главное преимущество кроется в способности к размягчению. То есть под влиянием высокого температурного режима полимер становится мягким. Как только происходит охлаждение, он возвращается к первоначальному состоянию. Из других достоинств полимеров стоит отметить:

  • Устойчивость к коррозийным процессам.
  • Отсутствие необходимости в изоляции трубы, которая будет уложена в грунт.
  • Устойчивость к воздействию агрессивной среды и химических веществ.
  • Гладкая внутренняя поверхность, обеспечивающая отсутствие засорений.
  • Низкий вес.
  • Возможность обустроить инженерную коммуникацию практически любой сложности за счёт удобного монтажа.
  • Длительный эксплуатационный срок.


пример
Единственным недостатком полимера принято считать ограничение пропускной способности. Однако такой неприятный момент можно устранить путем подбора трубы с большим диаметром.

Важная роль при соединении отводится фитингам. С помощью этих соединителей система получается герметичной и не дает возможность поступать неприятным запахам.

Соединение с фитингами

Чтобы соединять детали системы между собой можно воспользоваться несколькими типами фитингов. Соединители различаются по таким характеристикам:

  • Назначение изделия (присоединительные или промежуточные)
  • Конструкция фитинга (поворотный, тройник, удлинитель)
  • Форма (Т или Г-образная, прямая).


образцы

Когда при выборе материала используется приведенная классификация, подобрать конкретные модели станет гораздо легче. Кроме того, стоит приобрести резиновые прокладки, которые при установке фитинга укладываются в место стыковки.

Действия, которые необходимо сделать до начала работ

Монтаж инженерной системы и в частности соединение деталей требует исполнения следующих действий:

  1. Прорисовка чертежа, в котором обязательно необходимо учесть все объекты, нуждающиеся в подключении.
  2. Выбор точек соединения стояка и отводящих труб. Именно в эти места и устанавливаются фитинги.

Важно помнить, что для проведения канализации применяются трубы с диаметром 50 и 110 миллиметров. С помощью первого варианта выполняется канализационные соединения для бытовых приборов, душевой кабины и умывальников.

Специалисты не рекомендуют приобретать материал с большим запасом, так как соединяются канализационные пластиковые трубы очень легко, и испортить полимерные изделия практически невозможно.

Для увеличения эксплуатационного срока коммуникации следует обратить внимание на несложные правила:

  1. Соблюдение при монтаже параметра наклона деталей. Это позволит с максимальной скоростью выводить воду из системы. Уклон рассчитывается с учетом того, что на каждый метр трубы снижение не было больше 2-3 сантиметров.
  2. Монтаж канализационной системы собственными силами должен начинаться от сантехники или бытовых приборов по направлению основного стояка. Таким образом проход жидкости не осложняется стыками.

Вам также может понравиться: Замена канализационных труб в квартире — что нужно учесть, видеообзор!

Особенности монтажа пластиковых канализационных труб

Пластик – один из самых дешевых материалов, используемых для изготовления расходных материалов для оборудования канализации. При прокладывании коммуникаций в частном доме или квартире цена может стать определяющим параметром в выборе труб.

Кроме дешевизны пластик обладает и другими достоинствами:

  • малый вес, что упрощает доставку труб и фитингов и монтаж трубопровода;
  • возможность выбора типа пластика и способа соединения, подходящих для конкретного случая;
  • гладкость стенок и химическая инертность полимеров, из-за чего на внутренней поверхности не образуется наростов и пропускная способность трубопровода не уменьшается в ходе эксплуатации ассенизационной сети;
  • совместимость с другими материалами – можно не только собрать канализацию полностью из пластика, но и заменить полимерами часть старого трубопровода, так как существуют специальные соединительные элементы для комбинирования пластика с трубами из металлических сплавов;

Однако есть у монтажа канализационного трубопровода из полимерных изделий свои особенности:

  • пластик боится ультрафиолета, поэтому канализацию из пластика необходимо прятать от прямого солнечного света;
  • несмотря на характерную для полимеров эластичность, большинство труб гнуть нельзя, для изменения направления необходимо пользоваться фитингами-отводами;
  • расходные материалы для канализации изготавливают из полимеров, имеющих разные пределы высокотемпературного воздействия: полипропилена (80º), полиэтилена (50º) и поливинилхлорида (40º), выбирать материал труб следует, опираясь на предельную температуру сточных вод;
  • для внутренней и внешней канализации изготавливают трубы с разными показателями прочности, которые для удобства окрашиваются в разные цвета: серые для внутридомового или квартирного трубопровода, оранжевые – для внешнего;
  • при прокладывании сильно заглубленного трубопровода в регионах с глубоким уровнем промерзания грунта (более 2 м) используют трубы с гофрированной внешней поверхностью;
  • внутри помещений тонкостенные гофрированные трубы используют для подключения бытовых и сантехнических приборов;
  • так как для работы ассенизационной сети необходим уклон 1-3%, позволяющий сточным водам двигаться самотеком, сборку канализации в квартире производят от стояка к приборам, в частном доме – от выводного патрубка к приборам, а на улице от выводного патрубка к месту сбора или сброса стоков;
  • элементы сети фиксируют к стенам с шагом крепления 8-10 диаметров трубы, чтобы не допустить провисания и деформации трубопровода;
  • даже целые узлы из полимерных изделий имеют небольшой вес, поэтому удобно собирать крупные звенья сети водоотведения и в собранном виде подключать их друг к другу.

Рекомендуем ознакомиться: Как выбрать клей для качественного соединения ПВХ труб?

Независимо от материала труб сопряжение элементов трубного контура всегда выполняется таким образом, чтобы минимизировать количество препятствий на пути сточных вод.

Обратите внимание! Выполнение прямых углов не допускается, если нужно повернуть трубопровод на 90 градусов, собирают узел из 30- или 45-градусных колен. Сами же детали сети стыкуются так, чтобы тонкая труба или патрубок входила в более широкую, а не наоборот, чтобы содержимое стока не цеплялось за препятствие, образуя засор.

Разъемные варианты соединения

Разъемное соединение бывает фланцевое и муфтовое. Первый вариант лучше всего подходит для ПВХ. Чтобы улучшить герметичность, можно воспользоваться прокладками из резины и крепежом из чугуна. Последовательность работ того, как соединять канализационные трубы, выглядит так:

  • Труба обрезается до нужной длины. На этом этапе важно ровно срезать, а фаску делать не нужно.
  • Свободный фланец одевается на место среза.
  • Устанавливается прокладка, которая выходит от места среза на расстояние не менее 10 сантиметров.
  • На прокладку накладывается фланец и закрепляется с фланцами на ответвляющих деталях.
  • Закрепляются элементы крепления.

При помощи муфт можно понять, как соединить канализационные пластиковые трубы при ремонте, а также при проведении системы под напором или без него. Чтобы работа была выполнена качественно, следует соблюдать следующий перечень действий:

  • Концы деталей, которые будут соединены между собой, срезаются под углом 90 градусов.
  • Муфта должна накладываться так, что на стыке располагается ее центральная часть.
  • На обеих деталях прочерчивается отметка, которая соответствует размещению муфты.
  • Концы деталей, а также внутренняя часть муфты, обрабатываются специальной смазкой.
  • Одна труба максимально глубоко засовывается в муфту.
  • Установка проводится так, что ось получается единой.
  • Во вторую деталь муфта засовывается до отметки, сделанной ранее.

При помощи такого метода система легко будет разобрана при необходимости. Внимание при монтаже муфтами стоит уделить герметичности мест соединения.

Демонтаж старой трубы

Демонтировать чугунный трубопровод нужно очень осторожно, чтобы не допустить появление сколов или трещин.

Рекомендуем ознакомиться: Переходники канализационные для монтажа труб из разных материалов

Места соединений раньше нередко заделывались при помощи цемента и пакли, поэтому для освобождения стыков может потребоваться приложить немало усилий.

Разъединять трубы необходимо прокручиванием, а ни в коем случае не раскачиванием. Если нет уверенности, что раструб чугунной трубы удастся освободить без повреждений – лучше аккуратно обрезать его болгаркой.

Это важно! Надрезанную трубу из чугуна не следует пробовать отломить. Скорее всего надлом получится неровным и резать придется вновь. Лучше поработать болгаркой чуть дольше, и разрезать чугунное изделие полностью.

Неразъемные способы монтажа

Соединение канализационных пластиковых труб неразъемными способами могут быть:

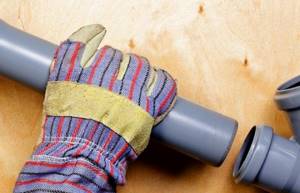

  1. В раструб. Такой вариант подразумевает раструбное соединение канализационных труб с гладким концом трубы. Важно помнить, что поверхности обязательно очищаются и обезжириваются. Кроме того, следует снять с гладкого конца фаску. Далее соединение промазывается силиконом, а при установке важно следить за совпадением продольной оси. Гладкий конец вставляется в раструб. Деталь не должна задвигаться на расстояние, превышающее монтажную метку.
  2. Сварка. Если используется вариант сварки в раструб, тогда внешняя поверхность гладкого конца одной детали и часть раструба внутри второй оплавляются сварочным аппаратом. Когда используется сварка встык, умеренным давлением оплавляются соединяющиеся окончания, а также место стыка. Указанный метод может быть использован в тех ситуациях, когда необходимо выполнить соединение канализационных труб разного диаметра.
  3. Склеивание. Соединение труб канализации с использованием данного метода подразумевает наличие особого клеевого состава, которым промазываются соединяющиеся концы труб. Выбор клея зависит от материала, который используется для производства деталей.

Строительство домов

146 votes

+

Голос за!

Голос против!

Всем рано или поздно приходится сталкиваться с необходимость монтажа труб. В зависимости от того, трубы из какого материала вы выбрали, будет зависеть и сама технология монтажа. О том, какое соединение лучше выбрать – сварное, резьбовое или раструбное – при работе с трубами из различных материалов мы и поговорим в этой статье.

Содержание:

  1. Виды канализационных труб и соединений
  2. Угол соединения канализационных труб видео
  3. Подготовительные работы
  4. Соединение металлических канализационных труб видео
      Соединение труб из чугуна
  5. Стыковка стальных труб
  6. Соединение пластиковых канализационных труб
      Монтаж на муфту видео
  7. Монтаж на сварку
  8. Монтаж в раструб

Виды канализационных труб и соединений

Если раньше канализационные трубы изготавливались в основном из металла, то сегодня на рынке можно найти не только стальные чугунные трубы, но и керамические или пластиковые.

Керамические канализационные трубы выпускаются диметром 150-600 мм и чаще применяются при монтаже наружной канализации. Главным достоинством таких труб является стойкость керамики к воздействию агрессивных грунтовых вод. В бытовом же строительстве применение керамических труб встречается крайне редко. Что касается соединения канализационных труб из керамики, то оно схоже с соединением чугунных труб.

Наиболее применяемые сегодня пластиковые трубы изготавливаются из полипропилена, полиэтилена высокой и низкой плотности, а также из поливинилхлорида. Такие трубы отличаются простотой монтажа, легкостью, а еще механической прочностью и стойкостью к коррозии. Существуют пластиковые трубы для наружного и внутреннего монтажа и отличаются они не только диаметром, но и цветом. Первые окрашиваются в оранжевый цвет, вторые – в серый.

Ну и, наконец, традиционный материал для изготовления канализационных труб – чугун. Такие трубы имеют отличные показатели механической прочности и устойчивости к воздействию коррозии.

Также на рынке представлены стальные канализационные трубы, однако они довольно редко применяются при прокладке канализации, так как подвержены пагубному воздействию коррозии и неустойчивы к агрессивным грунтовым водам.

Что касается способа соединения труб, то оно может производиться путем сварки или склеивания. Если вы планируете создавать разборную систему канализации, то соединение труб может осуществляться на резьбе при помощи фитингов или же на фланцах. При этом фланцевые соединения применяются на трубах большого диаметра, так как их просто неудобно будет соединять при помощи резьбы. Какой из этих видов соединений больше всего подходит для труб из ПВХ или труб из чугуна, а также как производится соединение этих труб, мы расскажем ниже.

Угол соединения канализационных труб

При обустройстве канализационной системы в доме своими руками необходимо помнить, что для нормальной работы, трубы должны укладываться под небольшим наклоном. В целом, уклон не должен быть меньше «0,02», что означает, что при общей длине водопровода в один метр перепад высот на концах трубы должен равняться двум сантиметрам.

При этом если объем стоков маленький, то показатель наклона должен быть больше и составлять «0,03».

В целом, угол соединения канализационных труб можно рассчитать самостоятельно при помощи формулы:

Или же просто воспользоваться готовыми решениями.

Подготовительные работы

Прежде, чем приступать непосредственно к соединению канализационных труб, необходимо провести некоторые подготовительные работы:

  1. Удостоверьтесь, что закуплен весь спектр сопутствующих товаров и при монтаже труб вдруг не обнаружится, что не хватает специального клея или, например, термоустойчивых рукавиц.
  2. Наметьте местоположение коммуникаций, подготовьте участок для работы и создайте план размещения труб.
  3. Внимательно сверяясь с планом размещения труб, разметьте заготовки и приступайте к раскройке материала. Чтобы избежать перерасхода материала рекомендуется раскраивать от больших размеров к меньшим.
  4. Чтобы стыковывать трубы было удобно, места запилов необходимо зачистить от заусенец, протереть от загрязнений и обезжирить специальным составом.
  5. Если предполагается монтаж металлический труб, то на них наносится наружная или внутренняя резьба.

Соединение металлических канализационных труб

Соединение металлических канализационных труб может осуществляться одним из двух способов: монтажом на сварку и монтажом в раструб. При этом монтаж в раструб, как правило, осуществляется при соединении чугунных труб, в то время, как сварка в основном используется при соединении стальных труб.

Соединение труб из чугуна

Как уже говорилось выше, соединение чугунных канализационных труб осуществляется при помощи раструбов. Производится такой монтаж по следующей схеме:

  1. Чугунную трубу (той стороной, что без раструба) вставляем в раструб уже установленной.
  2. Берем льняную паклю и уплотняем ею зазор между установленной хвостовой частью трубы и внутренними краями раструба. Для этого берем специальную деревянную лопатку и, нанося по ней удары молотком, забиваем в раструб первый намотанной слой пакли. При этом обязательно следите, чтобы при забивании пакля не попала внутрь трубы, поскольку это может привести к образованию засоров. К концу уплотнителем должно быть заполнено 2/3 раструба.
  3. Оставшуюся треть раструба нужно будет заполнить уплотнителем без пропиток.
  4. После раструб заполняется цементным раствором, приготовленным в пропорции 9 объемов цемента к 1 воды. Раствор также необходимо тщательно утрамбовать в раструбе, после чего накрыть влажной тряпкой. Это делается для того, чтобы при высыхании на цементе не образовались трещины. Помимо цементного раствора, можно также использовать асбестоцементную смесь, битумную мастику или силиконовый герметик.

Данным способ используется для соединения чугунных труб между собой, однако бывают также ситуации, когда требуется соединить чугунную трубу с пластиковой. В этом случае рекомендуется использовать специальные переходники и муфты. Они подходят для соединения канализационных труб разного диаметра, а также из разных материалов.

Чтобы качественно выполнить переход от чугунной трубы к пластиковой, необходимо на чистую и сухую внутреннюю поверхность раструба чугунной трубы равномерно нанести силиконовый герметик. Также наносим его на сам переходник, после чего вставляем переходник в раструб. Полностью герметичным соединение станет сразу же после того, как силиконовый герметик полимеризуется.

Соединение металлических канализайионных труб видео:

Стыковка стальных труб

Для соединения стальных труб используется сварка. И тут главное все выполнить профессионально и с учетом всех нюансов процесса. Однако даже потратившись на сварочный аппарат и правильно сварив стальные трубы, мы получаем в итоге довольно ненадежную конструкцию. Так как и сами стальные трубы не совсем идеально подходят для канализации, да и сварочный шов, по сравнению с остальным металлом будет более подвержен воздействию коррозии. То есть, только вводя в эксплуатацию канализационную систему, мы уже знаем о том, что она имеет слабые места, которые со временем могут стать причиной утечки воды.

Конечно, помимо сварки стальные трубы можно соединить при помощи разъемных резьбовых соединений. Так, фитинг-американка является наиболее популярным из таких разъемов и представляет собой два концевика, которые соединены между собой накидной гайкой.

Соединение канализационных пластиковых труб

При соединении канализационных пластиковых труб может осуществляться одним из трех способов: на резьбовую муфту, на сварку и в раструб. Каждая из технологий требует использования определенных навыков и оборудования, потому мы рассмотрим каждую из них боле детально.

Монтаж на муфту

Для начала необходимо определиться с видом муфты на пластиковую трубу. Однако прежде, чем приступать непосредственно к описанию процесса монтажа на муфту, необходимо отметить, что этот способ стыковки канализационных труб допускается только в том случае, если их диаметр не превышает 63 мм. В том же случае, если диаметр труб позволяет провести монтаж на муфту, вы можете получить полностью разборную систему отвода воды.

Сам процесс соединения труб посредством компрессионной или резьбовой муфты довольно прост. Достаточно просто разобрать крепежный элемент, одеть на трубу контргайку и уплотнительное кольцо. Далее нужно вставить трубу в штуцер муфты и накрутить на резьбу торца муфты контргайку, которая зафиксирует место соединения.

Резьбовой монтаж считается наиболее быстрым способом соединения канализационных труб, так как систему можно эксплуатировать сразу же после закручивания контргайки. Однако необходимо понимать, что быстро – это не значит надежно. Так же в случае с резьбовыми муфтами – резьбовая пара может со временем раскрутиться и на стыке начнет просачиваться вода.

Монтаж на сварку

В зависимости от материала, из которого сделаны канализационные трубы практикуют технологию холодной сварки, или как ее еще называют склеивания, а также технологию диффузионной сварки. Холодная сварка применяется при монтаже труб из полипропилена, а диффузионная – при соединении труб из ПВХ. При этом оба способа сварки применяются при фиксации трубы в раструбе или при монтаже в муфту.

Монтаж полипропиленовых труб путем сварки производится следующим образом:

1. Обрезаем торец трубы и измеряем глубину размещения трубы в муфте. Обрезка и маркировка глубины обязательно должны предшествовать сварке, так как в противном случае вы существенно рискуете качеством монтажа, а значит, и надежностью всей системы.

2. При помощи специального паяльника разогреваем муфту и трубу. Для этого оба изделия необходимо надеть на насаду и разогреть до 260 градусов.

3. Нагретые детали снимаются с направляющих, после чего на маркированной глубине труба впрессовывается в муфту.

При данном варианте монтажа полипропиленовых труб система считается готовой к эксплуатации сразу же после остывания швов до комнатной температуры.

Соединение канализационных труб пвх осуществляется следующим образом:

1. Осуществляем обрезку торца и маркировку глубины погружения.

2. На внутреннюю части муфты и внешнюю часть трубы наносим специальный клей, после чего вставляем трубу в муфту на промаркированную глубину. Немного поворачиваем вокруг оси. Отметим, при выборе клея лучше отдать предпочтение тому товару, который рекомендуют сами производители фитингов и труб.

Монтаж в раструб

Монтаж в раструб можно осуществлять только в том случае, если речь идет о соединении труб, которые впоследствии станут частью безнапорных сетей. Также сами трубы для монтажа в раструб должны иметь на торце специальное утолщение.

Раструбное соединение осуществляется следующим образом:

1. На опорную поверхность устанавливается труба. Раструб устанавливается в сторону противоположную движению потока.

2. Вставляем уплотнительное кольцо в раструб принимающей трубы.

3. Когда уплотнительное кольцо будет установлено, вводим гладкий торец второй трубы.

4. После сборки соединения необходимо на опорной поверхности зафиксировать вторую трубу.
