Без водопровода и канализации ни один дом не может считаться уютным и комфортным для проживания. Но подвод и отвод воды нужен не только для дома, теплицы, сада, огорода, промышленные сооружения также нуждаются в прокладке труб. Поэтому сегодня большое значение уделяется качеству прокладываемых трасс.
Трубы из полипропилена отвечают всем параметрам, которые необходимы при прокладке трубопровода под землей.
Стальные и чугунные трубы уже давно не являются самыми лучшими вариантами, они подвержены коррозии, легко разрушаются под воздействием различных внешних условий, хотя и отличаются механической прочностью. В наши дни прокладка в земле трубопровода предъявляет строгие требования, включающие:
- простоту и надежность;
- устойчивость к механическим воздействиям;
- химическую инертность;
- простую эксплуатацию;
- отсутствие необходимости проведения частых ремонтов либо замены поврежденных элементов.
Таким требованиям отвечают трубы из полипропилена, которые применяются в различных областях, сохраняя работоспособность и эффективность при любых условиях.
Выбор материала
Для устройства системы сточных канализационных труб в земле, в настоящее время имеются в наличии множество материалов. Ещё сравнительно не так давно, основным материалом для канализационных труб служил чугун. На сегодняшний день чугунные трубы практически полностью вытеснены полимерными. Помимо стоимости и веса труб, главным преимуществом по сравнению с металлическими изделиями является более продолжительные сроки эксплуатации. К тому же полимерные трубы не требуют для установки применение специальной техники.
Полимерный трубопровод, помимо перечисленных плюсов в малом весе, имеют ещё несколько значимых преимуществ:
- Отсутствует коррозия на поверхности;
- Поверхность внутри труб очень гладкая, благодаря этому массы не могут накапливаться;
- Пластик является диэлектриком, это особенно важно так как современные дома имеют большое количество электроприборов;
- Устойчивость к агрессивным химически — активным веществам в составе;
- Пластиковые трубы не выделяют опасных для здоровья токсических выделений;
- Очень низкая стоимость изделия по сравнению с металлическими трубами;
- Возможность различных конфигураций сточной магистрали. Однако, без представления и знаний об устройстве канализации, невозможно правильно воспользоваться всеми плюсами пластиковых изделий.
- Устройство канализации в грунте невозможно без перечисленных преимуществ полимерных труб, ведь они имеют непосредственное значение для общей продолжительности использования и качество трубопровода.
Типы канализационных труб и их особенности
Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.
Перед тем, как составить проект наружной канализации, необходимо определиться с типом труб. От диаметра, сечения и материала этих элементов зависят размеры траншеи, уклон и т. п.
Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:
- чугуна;керамики;бетона;асбоцемента;пластика;стеклопластика.
Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.
Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко. Недорогие и легкие асбоцементные конструкции в прошлом были популярны, но они отличаются некоторой хрупкостью, а гладкость их внутренней поверхности оставляет желать лучшего.

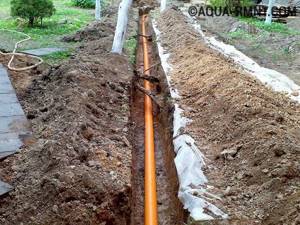

Пластиковые трубы для наружной канализации обычно имеют оранжевый цвет, чтобы отличить их от элементов для внутренней системы.
Это легкие, прочные и удобные в монтаже трубыБезусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:легким весом;значительной прочностью;устойчивостью к химикатам;простотой в монтаже;гладкой внутренней поверхностью;способностью переносить очень низкие температуры и т. п.Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном.
Однако такие конструкции весят значительно больше, и стоят гораздо дороже.Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм. При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.Обратите внимание! Трубы из поливинилхлорида (ПВП) выдерживают нагрев только до 40 градусов, а полипропиленовые (ПП) конструкции переносят повышение температуры до 80 градусов. Полиэтилен высокой прочности (ПВП), который используют в производстве канализационных труб, по термостойкости занимает средние позиции.
Правила прокладывания трубопровода
Осуществление по монтажу и укладке сточного трубопровода в индивидуальной жилой площади или земельном участке, производится по особым правилам от 1985 года. Согласно этому документу, кроме технических предписаний, оглашены и другие нормы по правильному устройству канализационных труб в земле.
Согласно этим предписаниям, глубина прокладывания канализации должна равняться от глубины промерзания не менее чем 50 сантиметров. Расстояние высчитывается от низа труб если устройство трубопровода ведется на грунте.
Прокладка сточной магистрали в грунте выполняется с соблюдением нижеперечисленных требований:
- Чтобы предупредить размытие грунтовыми водами, что особенно актуально в сезоны с выпадением осадков, место будущего пролегания канализационной системы необходимо хорошо утрамбовать и уплотнить;
- Технологически правильная прокладка труб, предполагает устройство специального колодца в том месте, где имеется изгиб или крутой поворот. Этот технологический колодец служит для ремонтных нужд, с его помощью производится замена неисправных элементов и профилактическое обслуживание.
Также имеется ещё одна важная рекомендация для прокладывания канализационных сточных труб в грунте, благодаря которому можно получить дополнительные преимущества в виде удобства к элементам системы если они выйдут из строя. Для этого необходимо дно просыпать песчаной «подушкой» 15 — 20 сантиметров. Такого же размера нужно просыпать и над трубами.
Выбор полимерных труб для домашнего трубопровода
Функциональное назначение трубопровода диктует условия при выборе типа труб, диметра и материала, использованного при изготовлении. Традиционно использовавшиеся для прокладки трубопроводов материалы уступают место полимерам, не уступающим в прочности и герметичности, но значительно более легким, имеющим сравнительно низкую стоимость. У трубопровода из полимерных конструкций будет более высокая пропускная способность, а подбор комплектующих и фитингов не составит труда и не потребует значительных затрат.
Полиэтиленовые трубы рекомендуются для прокладки подземного трубопровода, так как исходный материал устойчив к температурным перепадам и давлению грунта. Для бытовых водопроводов желательно приобретение модели полиэтиленовых труб низкого давления PN10, устойчиво выдерживающих постоянное давление до десяти атмосфер. Не рекомендуется для подземных трубопроводов марка PN6 с низкой плотностью. Монтаж полиэтиленового трубопровода может осуществляться без специальных инструментов.
С учетом относительно высокого теплового расширения полиэтилена конструкция трубопровода предусматривает изгибы Г- или П-образной формы.
Для домашнего водопровода и канализации можно использовать трубы из разных полимеров
Полипропиленовые трубы жестче и прочнее полиэтиленовых. Они также легко монтируются, недостаток гибкости восполняется установкой переходников и уголков. К тому же. Их легко соединять с элементами, выполненными из других материалов.
Для домашнего водопровода протяженностью до 15 м подбираются трубы с диаметром в 20 мм, при протяженности до 30 м – 25 мм, при большей протяженности – 32 мм. (Расчет приведен с учетом среднего значения скорости воды в системе, не превышающего 2 м/с). Для подачи горячей воды потребуются полипропиленовые трубы с армирующим слоем из алюминиевой фольги или стекловолокна (PN20 или PN25). Прокладывая трубопровод из полимерных материалов, желательно все его элементы подбирать от одной фирмы-производителя. Они не должны иметь неровностей и шероховатостей.
Порядок работ
Рытьё траншеи
Непосредственно начальным этапом обустройства канализационной системы в земле, можно назвать саму процедуру раскопки траншеи. В зависимости от объема работ, можно привлечь тяжелую специальную технику как, например, экскаватор. Однако если объем небольшой, то можно и сделать своими силами. Главное, что необходимо, это соблюдение размеров сливной ямы согласно предписаниям документации. Соблюдение его размеров обязательно для любых способов раскопки траншеи.
Укладка
Сточные трубы по принятым требованиям, рекомендованы с наружным диаметром 110 мм. Если трубы для укладки будут с превышающим размером, то и ширина траншеи возрастёт.
Если у застройщика имеется необходимость проложить канализацию по всем правилам, тогда следует учитывать:
- Прокладывание трубопровода в грунте подразумевает монтаж от несущего фундамента;
- В тех случаях при котором у жилого дома не имеется отверстия, придётся его выдолбить и подвести к нему трубопровод;
- Если проект сооружения предусматривает отверстие для вывода в фундаменте изначально, останется просто состыковать составные части пластиковых труб.
Утепление канализации
Сточные воды, которые проходят по поверхности труб, все же чаще всего имеют нормальную температуру не ниже комнатной, тем более при правильном устройстве системы жидкость не задерживается, а сразу же поступает в сточную яму. Тем не менее иногда приходится сталкиваться с перемерзшими стоками. Это чревато большим риском разрушения и деформации труб из-за расширения замерзшей воды. Именно поэтому, во избежание подобного развития событий, нужно произвести дополнительное утепление наружного трубопровода.
Существует три способа, чтобы предупредить возможное замерзание канализации:
- соблюдение глубины промерзания грунта в зимний период;
- утепление трубы в грунте с использованием утеплителей(Вспененный полиэтилен, пенополиуретан, минеральная вата и другие);
- утепление с применением в конструкции греющего кабеля.
Укладываем трубы
Технология укладки в траншею канализационных труб сложностью не отличается:
вначале производится очистка внутренних раструбов и проверка уплотнительных колец. Укладывать трубы начинают от фундамента здания.
Если в фундамент дома заложен выход трубы канализации, то на него раструбом надевают укладываемую часть. Гладкий конец трубы покрывают силиконом. Тогда соединение труб проходит без проблем.
Если же в фундаменте отсутствует вывод, то тогда либо прорезают отверстие в фундаменте, либо трубы проводят под ним;укладка трубы производится с уклоном. В СНиП Указана норма уклона: на 1 метр — 2 см. Тогда жидкость по трубам будет стекать плавно и бесшумно;не всегда труба от здания до коллектора пролегает идеально прямо.
Часто имеются повороты и изгибы. Для этого используют отводы под углом от 15 до 90 градусов. Если длина канализационной магистрали составляет 15 метров, то над коленом устанавливается ревизия;трубы между собой соединяют до упора.
Состыковывают их вручную. Следует следить за идеальной чистотой раструба. А для облегчения стыковки следует пользоваться силиконовой смазкой;если отсутствует возможность сделать траншею большей глубины, и трубы попадают в пределы уровня промерзания, то трубы следует утеплить стенофлексом.
Прокладка водопровода в земле из ПНД
В соответствии с видом системы, выбирается напорный либо же безнапорный материал для укладки полиэтиленовых труб в заготовленную траншею. Благодаря первой разновидности труб удается непрерывно сдерживать заданное давление, изделие без напора не может этим похвастаться. Напорный – прекрасно подходит для водоснабжения, другой – для канализационной сети.
Соблюдая правильную последовательность действий, удается быстро и качественно выполнить работы по прокладке трубы ПНД в землю.
Начать стоит со схематичного указания в каком месте и каким образом будут размещены трубы на участке. Чтобы составить план необязательно обладать образованием с инженерным уклоном, достаточно понимать ключевые особенности почвы и имеющейся территории.
Для правильной укладки рекомендуется задействовать специальные документы технической направленности для площади. Зачастую, в них уже расписаны имеющиеся коммуникации и области мелиорации, если таковы расположены вблизи. Руководствуясь указанной документацией, Вы сможете схематически установить место грядущего пролегания труб.
Уделите внимание нескольким параметрам: территориальной площади с целью определения правильности разветвлений и входящих компонентов, а также мягкости и сыпучести почвы, что отразится на правильном подборе сырьевой базы.
Спонсор статьи производственно-торговая компания “НЕФТЕПРОМКОМПЛЕКТ”. Компания реализует продукты для нефтегазовой отрасли, одним из лучших продуктов является термоусаживающиеся манжеты Тиал М.
Также важно знать обозначение ПНД изделий, поскольку их разновидностей предостаточно. Замечено, что для прокладки сетей под землей стоит задействовать PN10. Материал полностью отвечает всем нормативам для ресурса с питьевой водой. ПНД рассчитаны на выдержку непрерывного давления до 10 атмосфер. Они наделены высокой прочностью. С обустройством канализации дело обстоит проще: допускается использование стандартных изделий без особенностей.
Осуществляя укладку водопровода на даче, обратите внимание на рекомендуемую глубины погружения конструкции – 1,6 м. Это связано с показателями промерзания грунта, что достигает 1,4 м. Из чего выходит, что выкопав яму меньшую по глубине, существует риск возникновения большой порчи труб.
Грунт, ниже уровня в 1,6 м всегда содержит плюсовую температуру. При отсутствии возможности погружения трубы на установленную глубину, стоит подумать о проведении вспомогательных работ, связанных с утеплением системы. Погружать изделие ниже зафиксированной черты не желательно, поскольку ПНД не справиться с физическим давлением и лопнет.
Технология наружного водопровода из полиэтиленовых труб
При обустройстве сетей наружного водного снабжения стоит принимать во внимание особые моменты, как:
- увеличенный показатель линейного расширения, что больше в 15 раз, нежели у труб из металла;
- большой звуковой эффект;
- низкая сопротивляемость огню;
- пониженное сцепление с прочими материалами для строительства.
Полиэтиленовые трубы благодаря своим физическим свойствам проявляют большую пластичность, что помогает избежать распада при увеличенной линейной нагрузке и деформации водопроводящей системы.
С целью компенсации расширений линейного типа для водопровода из пластика, в процессе его сборке задействуют муфты. Заводское изделие выпускается с запасом длины, что достигает 10 мм. Планирование этого запаса связано с расчётом возникновения технологического стыка, компенсируемого расширением труб.
Какую трубу использовать для канализации под землей
Рынок предлагает нашему вниманию трубы для подземной канализации разных диаметров, материалов и вариантов соединения. Чтобы сделать грамотный выбор, необходимо учитывать:
- температуру и химическую агрессивность стоков;
- объемы сбросов в периоды максимальной загрузки;
- минимальные температуры климатического пояса;
- глубину и угол прокладки канализации;
- тип грунта.
Наружные канализационные трубы должны отвечать многочисленным требованиям: быть прочными, надежными, износо- и морозостойкими. Правильно подобранные к конкретным условиям канализационные трубы обеспечат эффективное отведение стоков на долгие годы.
Использование сварки при монтаже полипропиленовых труб

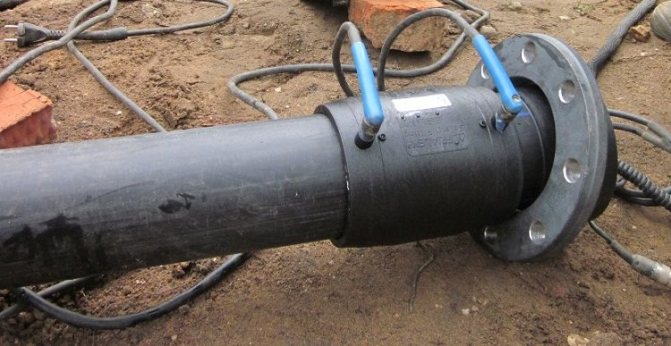

Сварка выступает в качестве основного средства соединения элементов при укладке трубопровода. Получение неразъемных соединений, исключающих внесение изменений в конструкцию, является чрезвычайно удобным при траншейной укладке. Полипропиленовый трубопровод может укладываться трассовым методом, предполагающим предварительное сваривание секций до размера, допускающего транспортировку. Окончательное соединение производится уже на месте.
Трубы диаметром 25 мм свариваются в течение девяти-десяти секунд, 32-миллиметровые – на две-три секунды дольше. Паяльник нагревается до 260-270º С. Требуется внимательно следить и за температурой нагрева, и за временем. При недостаточном нагреве не удастся добиться нужной прочности соединения. Перегрев проявляется в почернении пластика, которое означает, что участок испорчен и его следует удалить.
При соединении полипропиленовых элементов свариванием их предварительно очищают. Во избежание появления зазоров при стыке, глубину фитинга предварительно отмечают на конце трубы. По завершении сварки появившимся оплывам дают остыть, так как поспешное удаление деформирует трубу.
Диаметр
Выбирая диаметр канализационной трубы, необходимо учитывать внешние и внутренние размеры, так как толщина стенок может существенно отличаться.
Для бытовой наружной канализации применим стандарт 110 мм. Этого диаметра хватает для обслуживания загородного дома. При объединении в одну канализационную сеть нескольких домов или целого поселка, диаметр должен увеличиваться в соответствии с расчетами по проекту.
Все время речь шла о трубах с круглым сечением, которые используются в абсолютном большинстве случаев, ведь по ним стоки передвигаются максимально быстро. Однако это далеко не единственный вариант. Иногда используются трубы эллипсовидной формы: они необходимы, когда грунт создает сильное давление на трубы или когда нагрузка стоков на них слишком высокая. Когда канализация расположена не слишком глубоко (до 1 м), можно использовать трубы с полукруглым и прямоугольным сечением. Также стоит отметить, что если канализационная система расположена недостаточно глубоко, то необходимо ее изолировать, чтобы избежать разрыва труб в холодное время года.
Возможные проблемы при укладке полимерных труб
Укладка полимерных труб траншейным методом представляется оптимальным выбором при обустройстве трубопровода. При необходимости проведения работ на участке, где грунт слишком твердый и прокладка траншеи затруднена, стоит, по возможности, дождаться погодных условий с повышенной влажностью. Схожего эффекта можно достичь увлажнением грунта на месте проведения прокладки.
В рыхлом грунте для подземной прокладки труб используют метод прокола
Прокладка трубопровода в рыхлом грунте сопровождается постоянным осыпанием почвы. Это может привести к деформациям в системе и выходу ее из эксплуатации. Поэтому рыхлые грунты принято укреплять, используя, в том числе, специальный геотекстиль. Другой вариант выхода из такой ситуации – использование метода прокола. Тогда труба из полимерных материалов будет помещена внутрь предварительно проложенной в качестве защитного кожуха стальной.
Полезно знать! К бестраншейному методу прокладки приходится прибегать, когда на пути трубопровода оказывается какой-то крупный объект. При этом полимерные конструкции могут дополнительно изолироваться стальным кожухом.
