Диаметр канализационных труб — таблица и размеры

Принцип устройства трубопровода канализации. Принцип работы и устройства канализации в частном или многоквартирном доме имеют общие и различные особенности. В многоквартирном доме все участки отведения воды от сантехнических приборов при помощи труб соединяют со стояком, расположенным вертикально. Все квартиры, расположенные друг под другом, подключаются к одному стояку.
Общие трубопроводы из разных подъездов впадают в домовой коллектор, расположенный горизонтально. Коллектор имеет небольшой уклон, чтобы вода текла самотеком далее в колодец для канализационных стоков. Далее отходы транспортируются по трубам, оснащенные технологическими люками, в централизованную канализационную магистраль в городе.

Сферы применения

Проще всего было бы ответить: везде. Канализация сейчас существует во всех городах и поселках, на любых производствах, в сельском хозяйстве, на шахтах и нефтедобывающих комплексах, аглофабриках и фермах, станциях железной дороги и аэропортах.

Практически вся подземная инфраструктура городов подпадает под понятие «канализация» – ведь линии связи, интернет, силовые подземные сети, проложенные в оболочке или в коробах, также называются канализацией. Дома без канализации сейчас остались в основном в небольших деревнях и поселках, но и там постепенно сооружают септики и системы для каждого дома.

Полиэтилен – самый популярный материал для наружной и внутренней канализации. Он прочен и в то же время пластичен. При небольших подвижках земли полиэтиленовые коммуникации сохранят целостность, когда стальные или тем более чугунные трубы разрываются.

В случаях очень большой нагрузки – глубина более 10 м, агрессивные или токсичные стоки и особые требования к целостности трубопроводов – полиэтиленовые трубопроводы не применяют.

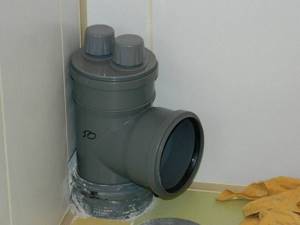

Ревизии внутренней канализации

Ревизия – это тройник, что обеспечивает доступ для прочистки водоотводной трубы. Ревизии монтируют в канализационном стояке на этапе установки устройства в местах, что склонны к образованию засоров.

СНиП регулирует установку ревизий и прочисток в следующих местах:

1. При отсутствии отступов на стояках, монтаж ревизии производится на нижнем и верхнем этаже сооружения.
2. В начале участков отводных труб, которые подключены к 3-м и более приборам без устройства прочистки.
3. На поворотах канализационной сети.
4. На горизонтальных участках трубопровода ревизии и прочистки необходимо устанавливать не менее чем через каждые 8 м.

Устройства прочистки и ревизии необходимо устанавливать в местах, где будет удобно ими пользоваться.

Технические характеристики

Полиэтиленовые канализационные трубы характеризуются диаметром, длиной, толщиной стенки и кольцевой жесткостью. Кроме того, полиэтиленовые трубы бывают однослойные и двухслойные, с гладкой стенкой и гофрированные.

Коэффициент SDR (Standart Dimension Ratio) труб – это стандартное отношение наружного диаметра к толщине стенки. Применяется к гладкостенным полиэтиленовым трубам для напорной канализации. SDR принимается из табличных данных, от него зависит толщина стенки трубопровода, его кольцевая жесткость, прочность.

Полиэтилен химически инертен, при комнатной температуре устойчив к органическим растворителям. Плотность полиэтилена – 0,94–0,96 г/см³, он легче воды.

Особенности производства

Разновидностей полиэтилена ученые создали множество. Применительно к полиэтиленовым трубам для канализации обычно упоминают три названия: полиэтилен низкого давления (ПНД), высокого давления (ПВД), среднего давления (ПСД).

Понятие «давление» в данном случае описывает особенности производства ПЭ. ПЭ, получаемый методом низкого и среднего давления, имеет примерно одинаковые плотность и молекулярный вес. ПВД имеет меньшую плотность и большую пластичность. Методы отличаются применяемыми катализаторами и температурами.

Гидрозатвор для канализации

Гидрозатвор – это искусственно создаваемая водяная пробка, что препятствует попаданию неприятных канализационных запахов в помещение. Все сантехнические приборы дополнительно комплектуются устройством гидрозатвора перед подключением непосредственно к системе трубопровода. И лишь унитаз подключается к отводным канализационным линиям напрямую, поскольку имеет встроенный гидрозатвор в своей конструкции. Гидрозатвор для сантехнических приборов является сифоном, наполненным жидкостью.

Гидрозатворы бывают различных типов:

• Специальные сифоны для ванны;
• Двухоборотные;
• Трубчатые — используются для кухонных моек;
• Бутылочные;
• Гофрированные;
• Трапы.

Гидрозатворы

Особой разновидностью сифона является сухой гидрозатвор, который объединяет в одном устройстве обычный гидрозатвор и обратный клапан канализации.

Преимущества и недостатки

Достоинства использования полиэтиленовых систем канализации:

1. Долговечность. При прокладке без воздействия ультрафиолета можно рассчитывать на 50 лет эксплуатации.
2. Прочность, устойчивость к смятию.
3. Пластичность, устойчивость к разрывам.
4. Стойкость к агрессивным стокам, коррозии, биологическим загрязнениям, химическая инертность.
5. Безвредность для человека.
6. Морозостойкость. Полиэтиленовые трубопроводы выдерживают замерзание с жидкостью внутри, а после размораживания принимают свою первоначальную форму.
7. Трубопровод не зарастает изнутри солями кальция и магния.
8. Гладкая внутренняя поверхность способствует более быстрой эвакуации содержимого.
9. Небольшой вес облегчает транспортировку и монтаж.
10. Промышленность выпускает фитинги любой формы и назначения. Из раструбных или гофрированных полиэтиленовых изделий можно легко собрать систему канализации любой формы.
11. Монтаж достаточно прост и не требует высокой квалификации монтажника.
12. Раструбные коммуникации и трубопроводы на муфтах с цанговыми зажимами можно разобрать и собрать заново при необходимости, напорные сварные трубопроводы также можно использовать после разборки (отрезки просто придется нарастить).

Одно из самых значительных достоинств полиэтилена – его цена. Это самый недорогой пластик.

Серьезный недостаток полиэтиленовых изделий – нестойкость к ультрафиолетовому излучению. Но для подземной канализации этот недостаток не имеет значения. Кроме того, полиэтилен имеет большой коэффициент температурного расширения – при летнем монтаже необходимо предусматривать небольшой запас по длине, чтобы зимой холодная и уменьшившаяся в размерах труба не испытывала напряжений.

Полиэтилен как будто создан для подземной прокладки – у этого материала существуют одни плюсы при полном отсутствии минусов.

Монтаж отводных линий

Когда установка канализационных стояков завершена, следует приступить к следующему этапу – монтажу отводных линий, что подключают к системе сантехнические приборы (ванну, унитаз, раковину, сливной бачок). СНиП регулируют установку отводных линий для внутренней канализации из чугуна или пластика на выбор.

Монтаж отводных линий унитаза

Диаметр труб, что используются для отвода канализации от сантехнических приборов, должны полностью совпадать с диаметром сливных отверстий во избежание протечек.

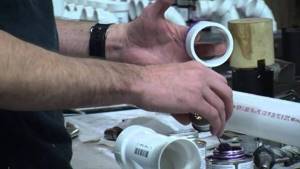

Во время установки отводных линий разрешается разрезать трубы ножовкой перпендикулярно осевому сечению. При этом следует в обязательном порядке обрабатывать образовавшиеся заусеницы. Фитинги и повороты трубы разрезать запрещено. При необходимости элементы трубы можно обрабатывать мыльным раствором или специально предназначенной смазкой.

Отводные линии внутренней канализации необходимо располагать под уклоном в сторону вывода стоков, для естественного механизма слива воды.

Виды

Все виды канализации по давлению в трубопроводах подразделяются на напорную и безнапорную.

По конструкции – раструбные или гладкие; гладкие или гофрированные. Конструкция определяет способ монтажа.

По материалу – из ПНД, ПВД, из других видов пластика.

По назначению – для канализации в традиционном понимании этого слова (для транспортировки стоков); для силовых, информационных сетей, сетей связи; для ливневой канализации; для дренажа.

Пластиковые

Для систем канализации используют трубы из разных видов пластика: ПНД, ПВД, поливинилхлорида, полипропилена. Сшитый полиэтилен не используют – он слишком пластичен и не обладает достаточной кольцевой жесткостью. Кроме того, он дорог. Но мой рассказ – о полиэтиленовых трубах, дальше речь идет только о них.

Безнапорная

При слове «канализация» на ум приходит традиционная самотечная система из раструбных элементов. Это как раз безнапорная канализация – стоки, дождевые или паводковые воды текут в сторону понижения уровня, по уклону. Такую систему используют для небольших канализаций в частном доме, а также при устройстве инфраструктуры городов.

Замечательное достоинство самотечных систем канализации – их безотказность. Гравитация существует везде, жидкость под воздействием силы тяжести стремится найти самое низкое место, стекая под уклон.

Если канализация спроектирована грамотно и смонтирована качественно, то она работает долгие годы, практически не требуя вмешательства человека, разве что для редкой очистки трубопроводов, колодцев. Постоянное наблюдение не требуется.

Конструктивно такая система состоит из полиэтиленовых труб, проложенных с уклоном, и колодцев. Стоки собираются в централизованный коллектор, выводятся за пределы населенного пункта либо на очистные сооружения. Расстояние между колодцами ограничивается 50 м, трубопровод не должен иметь больше одного поворота (чтобы из колодца его можно было прочистить).

Уклон в наружных системах канализации составляет 1-2 (5) мм на погонный метр. Превышать уклон не стоит, иначе канализация уйдет глубоко в землю, вырастет объем земляных работ, а для транспортировки стоков понадобится насосная станция.

Напорная

Намного реже встречается напорная система канализации. Применяют напорную канализацию только в исключительных случаях:

1. Если центральный коллектор находится выше уровня приемного колодца или емкости-накопителя.
2. Если на пути трубопровода имеется препятствие, которое невозможно обойти другим путем, кроме как с повышением уровня (скала, подвал, сооружения, железнодорожное полотно, автомобильная магистраль).
3. Если необходимо использовать трубу небольшого диаметра и увеличивать скорость движения стоков.

В конструкцию напорной канализации входят полиэтиленовые трубопроводы, насос или насосная станция, перекачивающая загрязненные стоки из колодца накопителя в самотечный коллектор, резервуар-накопитель, коммунальные очистные сооружения. Перед насосом в обязательном порядке обязательно устанавливается измельчитель для переработки крупных отходов, чтобы они не забивали насос.

Напорная система требует частого осмотра человеком, измельчитель и насос требуют постоянного внимания (впрочем, положение спасает автоматика). Но в любом случае оборудование требует обслуживания, сложного ремонта. При неисправностях измельчителя система забивается.

Достоинство системы: возможность сооружения длинного или узкого трубопровода, применение в условиях разницы высот между колодцем и коллектором или очистными сооружениями.

ПНД

ПНД, или ПЭНД – полиэтилен низкого давления (высокой плотности, HDPE). Это самая недорогая и широко распространенная разновидность полиэтилена. Словосочетание «низкого давления» относится к условиям производства ПЭ, а не к техническим характеристикам материала.

Неокрашенный ПЭ имеет белый цвет, тонкие полиэтиленовые изделия прозрачны. Канализационные трубы окрашивают: наружные в рыжий цвет, дренажные – в зеленый, внутренние – в серый или белый цвет.

Изделия из ПНД имеют невысокую стоимость, высокую пластичность, морозостойкость, они не лопаются при замерзании. Прочность ПНД достаточна, чтобы укладывать коммуникации на глубину порядка 5-6 м. ПНД обычно нежелательно использовать для внутренней разводки от мойки – при температуре 70-80 °С он размягчается, теряет прочность.

ПВД

Полиэтилен высокого давления (LDPE), или низкой плотности, менее прочен, чем ПНД. Его не используют для канализационных труб – он сомнется под давлением грунта.

Гофрированные

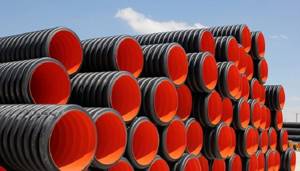

Для трубопроводов канализации, работающих в тяжелых условиях, промышленность выпускает прочную двухслойную полиэтиленовую трубу с гофрированным внешним слоем и гладким внутренним. Гофрирование – изменение диаметра внешнего слоя с определенным шагом. Гофрирование придает конструкции прочность, жесткость, одновременно с этим гибкость.

Бывают жесткие и гибкие гофротрубы. Для подземных коммуникаций используют двухслойные жесткие гофры – у них прочность выше. Внутренний слой гофры изготавливают из ПНД или ПВД. Наружный – из менее пластичного ПНД, поливинилхлорида или полипропилена.

Применение полиэтиленовых гофротруб для подземных коммуникаций имеет множество достоинств:

• повышенную прочность;
• высокая стойкость к деформации, разрыву, смятию;
• легкий монтаж;
• возможность изгибать коммуникацию без фитингов.

Гофротрубу применяют в ситуациях, когда канализация испытывает большие нагрузки – при прокладке на глубине больше 6 м, в каменистом грунте. При просадках чугунные коммуникации могут лопнуть, а пластичные гофротрубы растянутся.

Серьезный недостаток гофротруб – немалая цена.

Размеры, диаметры и маркировка

Раструбные изделия в соответствии с ГОСТ 22689-2014 имеют линейку номинальных диаметров: 32, 40, 50, 63, 75, 80, 90, 100, 110, 125, 160, 200, 250, 315 мм. Толщина стенки варьируется от 3 до 13,6 мм. Эффективная длина элементов колеблется от 0,3 м у небольших изделий до 6 м у изделий больших диаметров.

Гладкостенные полиэтиленовые трубы для напорной канализации выпускаются в соответствии с ГОСТ Р 54475-2011, Ø от 10 до 2000 мм. Диаметрами до 180 мм – в бухтах и отрезках, большие размеры – только в отрезках.

Гофрированные трубы по ГОСТ Р 54475-2011 выпускаются длиной от 1 до 12 м. Диаметры гофрированных двухслойных полиэтиленовых канализационных труб достигают 2200 мм (начинаются со 110 мм).

Маркировка

На поверхность труб и фитингов на расстоянии не меньше 1 м наносят маркировку. Код включает следующие обозначения:

• наименование изготовителя;
• международное обозначение марки изделия (PE100, PE80, PE63 или ПЭ 100, ПЭ80, ПЭ63);
• стандартное размерное отношение SDR;
• тире;
• номинальный диаметр и номинальная толщина стенки;
• назначение – питьевая или техническая;
• стандарт.

Например: труба ПЭ 63 SDR 21 – 32×3 питьевая ГОСТ 18599-2001.

На серых и рыжих изделиях маркировка наносится на поверхность, на черных трубах – не всегда. Маркировка раструбных изделий:

• наименование изделия – ТК (труба канализационная);
• номинальный диаметр (внешний) в мм;
• наименование материала;
• дата выпуска.

Например: ТК 110-ПЭ – труба канализационная, диаметр 110 мм, ПЭ – полиэтилен.

Маркировка гофры включает:

• слово «труба» или наименование фитинга;
• номинальный размер DN/ОD или DN/ID (внутренний или наружный диаметр);
• номинальную кольцевую жесткость SN;
• сокращенное наименования материала (латиницей или кириллицей);
• обозначения стандарта.

Например:

• труба из полиэтилена РЕ номинальным внутренним диаметром DN/OD 200 мм, номинальной жесткости SN6;
• труба OD 200 SN6 РЕ ГОСТ Р 54475;
• тройник 90° из полипропилена РР для труб номинальным наружным размером DN/ID 300 мм, номинальной жесткости SN8;
• тройник 90° ID 300 SN8 РР ГОСТ Р 54475.

Пластиковые изделия для канализации окрашивают – это помогает при их монтаже, хранении и транспортировке. Ярко-рыжие, голубые, красные и зеленые коммуникации к тому же легче искать при земляных работах.

Применяемые цвета для полиэтиленовых труб:

1. Чисто черные или черно-серые используют для технических целей.
2. Изделия для внутренней канализации окрашивают в белый, черный, серый цвет.
3. Дренаж окрашивают в ярко-зеленый цвет.
4. Наружные канализационные трубы окрашивают в яркий оранжевый, рыжий, оранжево-коричневый цвет.
5. Черные с голубой полоской и ярко-голубые применяют для питьевого водопровода.
6. Желтые и черные с желтой полоской используют для природного газа.
7. Красный цвет применяют для защитных труб для прокладки электрических кабелей.

Как выбирать диаметр для подключения сантехнических приборов

Диаметры для подключения сантехнических помещений внутри помещения стандартизированы: для унитаза – 110 мм, ванны, душевой кабины и джакузи – 40–50 мм, биде – 40 мм, мойки и раковины – 32–40 мм. Если проводится трубопровод в ванную с несколькими приборами, то все выпуски подключаются к трубе 50 мм, при этом выпуски могут иметь и меньший диаметр, просто подбираются соответствующие переходники и тройники.

Посудомоечную, стиральную машину подключают через тройник к выпуску раковины или мойки любого диаметра или совместно с мойкой к трубке 50 мм.

Диаметр фановой трубы в многоэтажке – 100 мм, для стояка от кухонных раковин он может быть 85 мм. Для стояка в двухэтажном доме достаточно 50 мм или вакуумного клапана. Расход воды даже с двух вертикально расположенных унитазов невелик, сдергивания водяных пробок из раковин можно не опсаться.

Монтаж внутренней канализации

Монтаж внутренней канализации – это ответственный и трудоемкий процесс, который необходимо производить с учетом СНиП. Правильная установка системы водоотвода является гарантией длительной и надежной работы системы.

Установку канализационной сети следует производить по заранее намеченному плану. Если у Вас нет опыта составления проекта, эту задачу лучше доверить профессионалу. Ведь любая ошибка может повлечь за собой серьезные последствия и большие финансовые потери.

Расчет внутренней канализации производят по формуле

V(H/d)1/2 ≥ K, где V — скорость движения жидкости; H/d – наполнение; К =0,5 – для пластмассовых труб; К=0,6 — для металлических труб.

Начинать монтаж внутренней канализации лучше всего с самого трудоемкого процесса – укладки труб. Рекомендуется начинать прокладку трубопровода от сантехнических приборов до точки вывода системы наружу здания. В одноэтажных сооружениях канализационную разводку лучше производить под полом. В случае с двухэтажным домом, канализационные трубы должны проходить над полом верхнего этажа.

Требования к полиэтиленовым трубам по ГОСТ

ГОСТы, по которым выпускаются полиэтиленовые канализационные трубы:

• раструбные трубы и фитинги выпускаются в соответствии с ГОСТ 22689-2014;
• гладкие – ГОСТ 18599-2001;
• гофрированные – ГОСТ Р 54475-2011.

Все виды труб должны соответствовать ГОСТ по форме, размерам, вписываться в допуски по размерам, иметь номинальные размеры из размерного ряда по ГОСТ, иметь прочность в соответствии с нормативными документами. Самые главные параметры – наружный и внутренний параметр, размеры, форма раструба, толщина стенки, кольцевая жесткость.

Советы, как выбирать

Практически все трубы для канализации изготавливают из недорогого и достаточно прочного ПНД. Выбор конкретного вида изделия и способа монтажа зависит в первую очередь от условий прокладки системы канализации – глубины, давления; ее вида – напорная или безнапорная. Для напорной всегда выбирают длинные полиэтиленовые трубы, монтируют, как трубопроводы водоснабжения.

Для обычной безнапорной используют раструбные трубы и фитинги. Для очень заглубленной канализации, в местах с опасностью оползней, проседания земли, в регионах с повышенной сейсмоопасностью используют двухслойную гофру.

Диаметры для внутренней разводки расписаны выше. Для наружных систем в частных домах используют трубопроводы Ø110 мм, для стояков и горизонтальных участков в частном доме достаточно также 110 мм, для сбора стоков от нескольких колодцев прокладывают коммуникации диаметрами от 160 мм. Для коммунальных коллекторов применяют трубопроводы больших диаметров.

Правила установки канализационного стояка

Местом расположения канализационного стояка чаще всего является туалет или ванная комната. Согласно СНиП, канализационный стояк может быть открытого или закрытого типа, однако в любом случае, расстояние от трубы до стены должно составлять не менее 2 см. Главные правила, которые необходимо соблюдать при проведении монтажных работ:

1. Диаметр стояка должен быть одинаковым на всей протяжности.
2. Диаметр стояка необходимо рассчитывать в зависимости от количества отводимой сточной воды.
3. Канализационные стояки должны располагаться строго вертикально.

Допустимое СНиП отклонение стояка составляет всего 2 мм на 2 м от намеченной вертикали.

4. Каждый канализационный стояк заканчивается вентиляцией, что выводится на крышу или чердак дома.
5. Для прочистки канализационные стояки оборудуются специальными ревизиями.

Установка канализационного стояка
