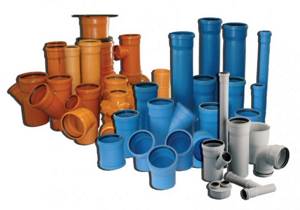

Виды канализационных труб и соединений – краткий обзор


Рынок канализационных труб сегодня представлен большим выбором материалов и их модификаций – есть традиционный чугун, ВЧШГ, современные полимеры, железобетон, асбестоцемент, керамика. У каждого материала свои плюсы и минусы, определяющие сферу применения. Чтобы сделать правильный выбор, надо знать, чем отличаются виды канализационных труб в зависимости от материала.

Чугун

Традиционный материал для изготовления канализаций, в старых домах система стоков именно из чугуна. В числе его достоинств – высокая прочность, термостойкость, коррозия меньше, чем у труб из стали.

Основные недостатки канализационных труб из чугуна – большой вес, сложный монтаж, высокая цена. Внутренняя поверхность шероховатая, со временем зарастает и забивается.

Чугунные трубы дополнительно подразделяются на:

  • Раструбные чугунные трубы ЧК;
  • Трубы чугунные SML — безраструбные, соединяются хомутами;
  • Трубы чугунные ВЧШГ (высокопрочный чугун с шаровидным графитом).

Последние отличает большая прочность, сравнимая со сталью, дополнительно для защиты от коррозии трубы покрываются снаружи лаком или цинком, изнутри цементно-песчаным покрытием. Помимо коррозионной стойкости ЦПП увеличивает гладкость стенок, снижая зарастание и повышая пропускную способность.

Цена труб ВЧШГ соответственно выше, чем обычных чугунных. В свою очередь они делятся на:

Тип Tyton — раструбное соединение со специальным уплотнительным кольцом Tyton.

Тип RJS — с раструбно-замковым соединением под уплотнительное кольцо Tyton;

Тип RJ — с раструбно-замковым соединением, дополнительно фиксируемым стопорной проволокой.

Особенности монтажа

Главное условие при монтаже канализации из любого материала — герметичность соединений. Для состыковки труб и отводов применяют:

  • соединение в раструб;
  • монтаж на клей;
  • использование замков специальной конфигурации;
  • аргоновую или газосварку для стальных и нержавеющих труб.

В домашних условиях самый распространенный тип — соединение в раструб.

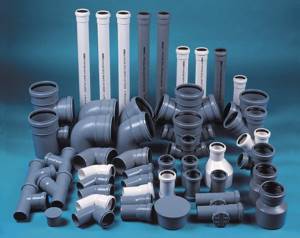

Для облегчения работы выбирают подходящие по конфигурации отводы и трубы нужного диаметра. Учитывают угол поворота, выход справа или слева. В таком случае детали соединяют состыковкой раструба с гладким концом.

Пластиковые трубы и фасонные части оснащены с одной стороны специальной фаской, в которой установлена уплотнительная резинка треугольной в разрезе формой. Это облегчает соединение.

Если размеры помещения или наличие в продаже деталей вызывают необходимость обрезки труб, гладкий конец стачивают напильником на конус. За образец берут отрезанную часть детали. Попытка вставить обрезанную и необработанную трубу в раструб, скорее всего, приведёт к порче резинового уплотнителя. Для облегчения стыковки, особенно в случаях покупки изделий разных марок, рекомендуется смазать уплотнительное кольцо любым жидким средством, например, мыльным раствором.

Для чугунных труб раструбное соединение уплотняют набивкой и замазывают цементным раствором.

Монтаж канализационных труб и отводов на клей применяют для труб без раструбов. Такие системы выбирают, когда есть уверенность, что переделки не потребуется. В противном случае демонтаж возможен только с разрушением деталей и последующей заменой их новыми.

Трубы из пропилена низкого давления соединяют фитингами с затяжной гайкой или специальными отводами при помощи электрической пайки, о чем было рассказано выше. В частных домах такие трубы используют редко из-за непрезентабельного внешнего вида соединений.

Полимеры

Хотя канализационные трубы из полимеров выпускаются почти полвека, на российском рынке эти материалы появились сравнительно недавно. И стремительно завоевывают популярность, ведь у них есть весомые преимущества:

  • Гладкие внутренние стенки, исключающие зарастание и засоры;
  • Малый вес и простой монтаж;
  • Низкая цена труб и фитингов;
  • Химическая стойкость, отсутствие коррозии, большой срок службы.

Есть у полимерных труб и свои недостатки, главные – небольшая прочность и недостаточная термостойкость. Сливать горячие отходы нельзя, при укладке на большой глубине, под дорогами трубы могут деформироваться. Последнюю проблему решают двухслойные гофрированные трубы, их металлический каркас обеспечивает достаточную жесткость для укладки на глубинах в 15 м.

Для производства полимерных труб используют три материала.

Полиэтилен ПЭ

Самый дешевый полимер, не подвержен коррозии, хорошо переносит низкие температуры, но при высоких размягчается. Для стоков горячее 40° С использовать трубы из полиэтилена нельзя.

Для обычной канализации ПЭ трубы используются редко, но материал часто используется для изготовления двухслойных гофротруб, наиболее известные марки — Корсис и FD Plast.

Полипропилен ПП

Несколько дороже, но высокие температуры переносит намного лучше. Допустимая температура стоков 60° С, выдерживает кратковременные повышения до 95° С. Хуже переносит низкие температуры, уже при — 5° С становится хрупким. Проблема решается выбором труб из полипропилена-блоксополимера, который по морозостойкости сравним с полиэтиленом.

Последний является часто используемым материалом для изготовления двухслойных гофрированных труб с большим выбором торговых марок:

  • Прагма;
  • Corex;
  • Политрон Прокан;
  • Икапласт;
  • Wavin.

Итальянская компания Magnum выпускает гофротрубы как из полиэтилена, так и полипропилена.

Поливинилхлорид ПВХ

По температурной стойкости находится посередине между ПЭ и ПП, превосходит оба материала по химической стойкости. Чаще всего используется непластифицированный поливинилхлорид (НПВХ). Трубы НПВХ для внутренней канализации окрашены в серый цвет, у них небольшой диаметр (до 110 мм), длина от 0,5 до 3 м. Трубы НПВХ для наружной канализации имеют оранжевый цвет, диаметр может достигать 500 мм, длина 12,3 м.

Назначение ПВХ труб для разных операций

Сточные воды делятся на два вида: серые и черные. Серые – это мыльная вода, стекающая из умывальников, душевых, ванн, биде, стиральных и посудомоечных машин. Черные включают в себя органические остатки в виде фекалий, салфеток, тряпок. Промышленные отходы еще отличаются агрессивной средой из-за химических реактивов и других отходов производства.

Разные диаметры труб пригодны для разных функций. От правильного выбора зависит дальнейшая эксплуатация всей системы. Информация о диаметре нанесена на боковой наружной стенке трубы. Здесь указан наружный размер и толщина стенки. Разность между этими показателями равняется внутреннему просвету.

Чтобы не ошибиться, разберемся, какие размеры куда подойдут.

Диаметр и назначение для внутренней канализации

  • Для установки ванны, душевой кабинки, раковины для умывальника – рекомендуемый диаметр 50 мм. Размеры определяются по плотности стоков, а из ванной вытекает просто мыльная вода без твердых предметов;
  • Под установку биде – 50 мм;
  • Под монтаж унитаза – 110 мм. Такой размер обусловлен сильным напором струи, смывающей с чаши, при такой скорости более плотные включения в виде туалетной бумаги, салфеток, органических остатков, могут застрять и причинить аварийную ситуацию. Поэтому рекомендуется широкий диаметр;
  • Под стиральную и посудомоечную машину – 50 мм. В автоматических устройствах предусмотрены фильтры для входа и выхода, поэтому небольшого просвета будет достаточно;
  • Лежаки для транспортировки жидкости к стояку – 75 мм;
  • Диаметр стояка – 110 мм. Если к системе подключается много приборов, то диаметр следует соответственно увеличить. Также обращают внимание на этажность дома: до пяти этажей подойдет диаметр 110 мм, а более высокие дома оборудуют стояками с большим просветом от 150 мм.

Диаметр и назначение для наружной канализации

  • Коллектор, отводящий стоки от дома – 110-160 мм;
  • Выводящий трубопровод от бани или сауны – 150-200. Такой просвет предусмотрен из расчета, что в бане остаются мелкие твердые предметы, например, листочки от веников, пучки ароматных трав, остатки мыла и пр., которые могут засорить более узкий проход;
  • Стоки из бассейна – рекомендуется выбирать диаметр 200 мм и выше. Большой объем спускаемой воды должен сразу уходить в трассу и не переливаться через край;
  • На горизонтальных участках, соединяющих несколько коллекторов в один стояк, диаметр труб предпочтительнее от 200 мм;
  • Промышленные стоки – 300 мм и выше.

Правила конструирования сточных магистралей

Первое правило гласит: сделать минимальное число поворотов, не загромождать направление лишними деталями, это скажется на дальнейшей эксплуатации. Правильно смонтированная магистраль вначале будет требовать меньше времени и средств на дальнейшее обслуживание.

Важно! Слишком резкие повороты в трассах вызывают пробки от засоров и остановку транспортировки стоков. При прочистке коллектора, трос очень сложно завести в угол 90°.

При монтаже канализационных систем следует придерживаться основных правил:

  • Для исключения застоя в лежаках, нужно делать небольшой уклон;
  • Следует избегать поворотов 90°, если нужно повернуть трубу, лучше разбить на два уголка по 45°, так проще избежать частых засорений и остановок для прочистки и ремонта;
  • Недопустимо сужение просвета в сторону продвижения жидкости к стоякам. Диаметр должен оставаться постоянным или постепенно расширяться к выходу;
  • В районе разветвлений устанавливают ревизионные фитинги с отверстиями для прочистки, позволяющие в случае засоров, легко произвести очистные мероприятия. Если подключенные устройства легко отсоединяются от общей системы, то фитинги не монтируют;
  • Проектируя общую линию, унитаз ставят непосредственно к стояку. Остальные приборы расставляют после него, чтобы органические частицы, попадающие в канализацию, не оставались на поворотах и не причиняли неприятный запах в помещении;
  • Трубы помещают в специальные короба или обкладывают пенопластом, чтобы вибрация линии, которая происходит во время слива, не вызывала шума и не причиняла неудобств;
  • Защелки держатели и пластиковые хомуты применяют для фиксации стоковых конструкций в правильном положении. Фиксируются горловины труб, а горизонтальные участки обрабатываются крепящими элементами через каждые 50 см. Диаметр трубы умножить на 10 – полученный результат будет идеальным расстоянием для расположения крепежа.

При монтаже канализации иногда возникают ситуации, когда нужно соединить трубы разных диаметров. Для этого предусмотрены адаптеры, которые принимают раструбы меньшего размера, а другим раструбом входят в отверстие большего диаметра. Места соединений обрабатывают жидким мылом. Для стыковки унитазов выпускают прямые и эксцентричные манжеты.

Используя представленные советы, мастер сможет идеально сконструировать полную схему расположения и монтажа канализационной линии.

На заметку! При ремонте старых магистралей и замене чугунных труб на современные ПВХ, диаметр трубы берется на 10 мм меньше чем старая чугунная. Это обусловлено тем, что в гладких пластиковых трубах меньше оседают органические и другие остатки, а проходимость жидкости выше.

Таблица расчетов уклона

Безнапорная канализация предполагает, что стоки будут самопроизвольно проходить по трубам, стекая к местам переработки на очистные сооружения. Для этого в расчетах берется во внимание, кроме диаметра, уклон и объем потока или степень наполнения коллектора. Обычно система работает в среднем режиме, заполненная наполовину, если не считать форс мажорных ситуаций. Постоянно снижающийся уклон не дает жидкости застаиваться, поэтому скорость потока стабильна.

Расчеты производятся при условии поддержания чистоты трубопроводов или частичном небольшом заиливании.

Скорость потока и степень заполнения наружного коллектора

Размер трубы в ммСтепень наполненияСкорость потока
м/сек
Минимальный уклон
1100,50,70,0046
1500,50,70,0046
2000,60,80,0046
3000,70,80,0033

Уклон рассчитывают, принимая во внимание рельеф местности по которой будет проходить линия. Ливневую канализацию рассчитывают исходя из максимальных осадков, выпадающих в данной местности, соответственно подбирают диаметр просвета.

Скорость потока имеет важность по причине находящихся в сливаемой жидкости частиц песка, камешков и других, имеющих абразивные свойства. Постоянно воздействуя на стенки, они постепенно истончают их, приводя к протечкам. Поэтому рассчитывается оптимальная скорость, при которой повреждения внутренней поверхности будут минимальными.

При напорной канализации показатели будут другими.

Какие канализационные трубы лучше подойдут для дома

На сегодня самый частый выбор – трубы из ПВХ. Они выдерживают температуру бытовых стоков, легки, дешевы, монтаж прост. Промышленность выпускает огромный спектр диаметров, длин, все виды фитингов.

В случаях, когда нужно периодически сливать очень горячие отходы, стоит выбрать канализацию из полипропилена. А если температура всегда низкая – сгодится и полиэтилен.

Наружная канализация жилых домов делается из труб ПВХ, если проходит на малой глубине и не пересекает дорог с интенсивным движением. В противном случае нужно использовать гофрированные ПЭ или ПП трубы.

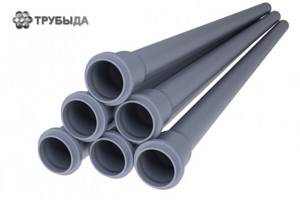

Размеры пластиковых труб для канализации

Размер канализационной трубы (внутренний и внешний диаметр) подбирается исходя из проектной документации и требований к конкретному объекту. Различают внешнюю и внутреннюю разводку канализационных труб в жилых домах. Так, для устройства канализации внутри здания применяют трубы диаметром 16-50 мм, для внешней – до 110 мм.

В зависимости от материала труб большинство производителей предлагают следующие типоразмеры:

  • Полиэтилен – 10-1000 мм.
  • ПВХ – 16-500 мм.
  • Пропилен – 16-110 мм.
  • PEX – 16-63 мм.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

  • Кухонный слив – 32–50 мм.
  • Слив из ванной комнаты с каждой точки – 50 мм.
  • Слив из моечного оборудования – 25 мм.
  • Подвод труб к стояку – 50–75 мм.
  • Фекальный сток – 110 мм.
  • Центральный стояк – 110–160 мм.
  • Вывод в наружный слив – 110–160 мм.
  • Наружный слив с отводом из бани – 160–200 мм.
  • С выводом из бассейна – 20–30 см.
  • Городские канализационные коммуникации – 30–50 см.

Какие канализационные трубы лучше подойдут для промышленности

Основная часть канализационной системы промышленных предприятий также монтируется из труб ПВХ. На подземных участках можно использовать гофротрубы из ПП.

Канализация из чугуна предпочтительна в случае большой нагрузки, а также для слива горячих жидких отходов. На особо ответственных участках стоит использовать трубы ВЧШГ.

Керамические трубы используются в химической промышленности, где нужно сливать высокотемпературные агрессивные жидкости.

Железобетонные и асбестоцементные трубы часто использовались для наружных канализаций в прошлом, но сейчас их вытесняют двухслойные гофрированные трубы из ПЭ и ПП. Применение ж/б труб оправдано на участках с высокой нагрузкой при наличии у организации техники для разгрузки и монтажа.

Классификация труб

В этом вопросе все зависит от того, по какому критерию выполняется классификация. К примеру, по условиям работы возможно выделить напорные и безнапорные системы.

Но разумнее привести классификацию по материалу, выделяют такие виды труб:

  • Пластиковые, для канализации, в большинстве случаев, употребляется ПВХ, а полипропилен (ПП) употребляется при монтаже систем отопления. Подробнее вопрос, как соединить канализационные пластиковые трубы, рассмотрен ниже,

  • Железные. Стальной трубопровод популярен при монтаже водопровода, чугунный употребляется для системы отвода стоков, видятся кроме этого бронзовые и латунные трубы,
  • Металлопластиковые – между слоями пластика находится алюминиевая прослойка,

  • Асбестоцементные, для канализации фактически не употребляется,
  • Стекловолокнистые.
