Основные правила монтажа канализации из пластиковых труб своими руками

Коттедж возведен или сделан ремонт, осталось соорудить систему отвода сточных вод, водопровод. Вызвать сантехнических дел мастера, не каждому можно доверять. Сделать самому монтаж канализации из пластиковых труб, водопровода, получить удовольствие от выполненной работы, сэкономить денежные средства.

Самостоятельно проводить работы по сантехнике, без опыта страшно. Необходимо знать правила и хитрости, чтобы соорудить работающую конструкцию. Домашним мастерам будет полезно узнать об этапах работы, куда обратить внимание.

Технические характеристики изделий ПВХ

Поливинилхлоридные изделия производятся из термопласта, который даже после термической обработки сохраняет свои свойства, форму. Основные составляющие, применяемые в производстве – этилен и стабилизированный хлор. В дополнение к ним используют стабилизаторы, а также присадки для улучшения качества технических характеристик.

Основные технические показатели:

• Плотность – 1.4 кг/м3.
• Предел текучести жидкости – 50-56 Мпа.
• Теплопроводность – 0,15-0,25 Вт/м.
• Прочность при разрыве – 30-50 Мпа.
• Монтаж при предельных температурах пластиковых канализационных труб – от -5°C до +90°C.
• Пластичность и максимальный радиус выгибания – при 20°C – 300мм.

Разновидности сборных элементов для канализации из ПВХ
Благодаря отличным характеристикам, изделия из ПВХ завоевали особую популярность у строителей. Пластиковые изделия имеют ряд отличительных достоинств:

• Небольшой вес.
• Устойчивость к появлению засоров, нарастанию грязи на стенках.
• Не подвержены коррозийным процессам.
• Удобны в сборке. Поэтому монтаж канализации из пластиковых труб можно провести своими руками.
• Прочные и долговечные. Срок службы трубопровода с условием правильной укладки составляет 80 лет.
• Устойчивы к воздействию кислот, щелочных веществ.
• Невысокая цена.
• Высокий диапазон внутреннего давления, в зависимости от толщины стенок и диаметра труб.
• Широкий выбор элементов, а также крепежа, позволяющий создать конструкцию любой сложности.

Пластиковые элементы, переходники
Есть небольшой недостаток – пластик плохо переносит высокие температуры, поэтому для создания отопительных систем данный материал не подойдет. Зато он отлично себя проявляет при создании канализации:

• внутренней;
• наружной;
• напорной;
• самотечной.

Названия достаточно точно отражают суть конструкции. Проложить канализационные трубы этих систем можно в частном доме и в квартире. Для создания надежного водосточного трубопровода необходимо знать правила монтажа, нюансы по его возведению.

Использование труб ПП и ПЭ

Несмотря на то, что канализация, в большинстве случаев, обустраивается ПВХ изделиями, описывая преимущества соответствующих пластиковых конструкций, ссылаются, как правило, на преимущества применения полипропилена.

Для наружных канализационных систем с большой нагрузкой используют двустенные трубы из полиэтилена

Действительно, при более высокой стоимости полипропиленовые изделия характеризуются:

• длительностью эксплуатации с минимальным 50-летним сроком. При относительно благоприятных условиях возможно и вековое использование ПП изделий;
• низкой теплопроводностью, благодаря чему практически отсутствует необходимость в проведении теплоизоляции;
• инертностью к коррозионным явлениям разного рода;
• малой шероховатостью, исключающей вероятность возникновения засорений и загрязнений внутри системы;
• устойчивостью к температурным перепадам, при которых линейные размеры и прочность остаются неизменными.

Обратите внимание! ПЭ трубы для канализации применяются редко, хотя превосходно подходят для монтажа системы на даче.

Многие свойства ПЭ труб, особенно из сшитого полиэтилена, могут быть весьма кстати при устройстве канализации:

• инертность к воздействию химически активных веществ, включая кислоты и щелочные растворы;
• неизменность физических свойств при замерзании. ПЭ трубы при замерзании рабочей среды растянутся, а после оттаивания, благодаря эффекту памяти материала, вернутся к изначальной форме;
• гибкость;
• меньшая шумность в сравнении с прочими пластиковыми аналогами;
• температура плавления чуть выше, чем у ПВХ, а у сверхпрочного сшитого полиэтилена с измененной молекулярной структурой – выше 200-градусной.

Канализацию в дачных условиях можно соорудить и из обычных ПЭ труб

Укладка канализации в частном доме

Принципиальным отличием канализации от водопровода является толщина стен. В сточной системе нет большого напора, скачков давления, поэтому стены выбирают тоньше. Для владельцев коттеджей или частных домов проведение укладки канализации делится на две части: внутренняя и внешняя.

Разводка канализации в помещении

Особенности внутренней конструкции

Для внутренних работ используют продукцию небольшого диаметра 50, 100 и 110 мм. Самая широкая применяется при прокладке водостока от унитаза до коллектора. Для подключения других сантехнических приборов достаточно диаметра в 50 мм. При обустройстве внутренней системы нужно соблюдать правила:

• Ширина фановой трубы не должна быть меньше основной магистральной ветки.
• Соединение ответвлений, прилегающих горизонтально проводиться только с использованием скошенных тройников.
• Составлять проектную схему, проводить работу следует там, где это будет более удобно. Расположение должно учитывать доступность для ремонта при возникновении аварийных ситуаций. Чаще всего это подвал.
• Основная часть конструкции собирается в теплой части, заключительная выводиться на улицу.
• Обязательным требованием является наличие защитного, выпускного клапана.
• Повороты необходимо оснащать ревизиями – это доступ к внутренней части конструкции. Оно необходимо, так как именно в этих местах случается больше всего проблемных ситуаций.
• Особое внимание следует уделить установке фановой трубы.
• Устанавливается канализация под углом в 45 градусов.
• Место выхода на улицу должно быть надежно загерметизировано.

Монтаж водостока с выводом под унитаз
После выяснения всех тонкостей можно приступать к сборке внутренней канализации. Для этого потребуется подготовить инструменты:

• молоток, зубило;
• силиконовый герметик;
• паяльник для пластиковых труб;
• уровень, маркер.

Подготовка начинается с нанесения разметки схемы от входа тройника в стояк до всех сантехнических приборов. Отметки ставят с учетом необходимого уклона. Хомуты для крепления канализационных труб к стенам и потолку устанавливают соответственно диаметру.

Особенностью внутренней разводки канализации является сила тяжести. Сточные воды сливаются самотеком вниз по законам физики. Поэтому сборку осуществляют под уклоном 1-1,5 градуса. Еще одним важным моментом является подбор диаметра сборных элементов:

• Для стояка и гофры под унитаз выбирают диаметр в 100мм.
• Для прокладки магистрали к ванной и раковине – 50мм.
• Слив от бытовых приборов (стиральной машины) – 32 мм.

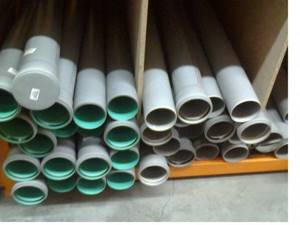

Пластиковые трубы разного диаметра
После подгона всех элементов конструкции, приступают непосредственно к укладке. Алгоритм действий будет следующий:

• Внутреннюю поверхность отшлифовывают до состояния легкой шероховатости. Это обеспечит лучшее сцепление материала.
• Обезжиривают края деталей метиленхлоридом.
• Проводиться склейка элементов. Для этого используют тампон или кисточку, которой на внутреннюю часть раструба наносят небольшой слой клея, а на внешнюю соединительную поверхность толстый слой.
• Надевается фитинг так, чтобы отметки соответствовали размерам разметки. Далее детали разворачиваются по отметкам. Они должны совпасть между собой. Удерживаются в таком положении около 30 сек.
• Стык промазывают герметиком или клеем.

Соединение пластиковых элементов клеем
По такой схеме собирается вся конструкция. Если у вас есть паяльник, то соединять пластиковые трубы можно с его помощью, но стыки необходимо обрабатывать герметиком. На сборку всей канализационной системы уйдет не боле 3 часов при соблюдении всех правил. Данная схема действует и для установки водоотведения в квартире своими руками.

Сборный колодец

Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.

Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:

Объект	Расстояние не менее, м
нежилые хозяйственные постройки	1
жилые постройки	5-7
водозаборный колодец	50
забор между участками	2
открытые водоёмы	15

Типы колодцев

Для частного дома можно оборудовать колодец одного из трёх типов:

• накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
• колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
• станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.

Рекомендуем ознакомиться: Как определить, почему гудит водопроводный кран, и устранить причину?

Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.

Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.

Сборка внешней системы

Для монтажа наружной системы водостока используются трубы оранжевого цвета. Окраска в данном случае говорит о применении данной продукции исключительно за пределами помещения.

Для обустройства места под прокладку водостока создают подушку из песка и щебня. Высота такого одеяла не более 200 мм. Создание такой прокладки осуществляется под трубами и сверху них. Сначала засыпается песок, затем щебень. Порядок укладки нарушать не следует.

Разводка наружной канализации в частном доме

Прокладка канализации осуществляется в специально подготовленные траншеи. Если высота траншеи будет недостаточной, система может замерзнуть. Поэтому необходимо знать, на какую глубину закапывать пластиковую канализационную трубу. Для определения данного параметра существуют обязательные требования:

• Путь системы должен пролегать ниже уровня промерзания почвы. Этот показатель будет меняться в зависимости от региона. На Европейской части этот показатель равняется 80 см.
• На входе в септик или сточную яму уровень опускается до отметки в 100 см.
• Глубина траншее на выходе под фундаментом равняется 50 см при условии температуры сточных вод выше 15 градусов.

Если отсутствует возможность прокладывания системы на данной глубине, осуществляется утепление труб с помощью изоляторов или греющего кабеля. Они помогут сохранить тепло внутри системы и не уберегут от промерзания жидкости и создании ледяных пробок.

Траншейная прокладка водоотведения от дома

Выполнение монтажа канализационных труб осуществляется следующим образом:

• Труба вставляется в специальную гильзу в фундаменте.
• Обработанные края смазкой, с установленным резиновым уплотнителем, стыкуются между собой до упора. Вход конца раструба осуществляется на 40-45 мм. Использовать силиконовую смазку в данном случае нежелательно, чтобы не допустить расслоения резины.
• Систему водоотвода прокладывают по ровной поверхности без смещения. Если требуется изменение направления, используют отводы. На каждом разветвлении устанавливается ревизия.
• Если участок ровный, но его протяженность свыше 20 метров, установка колодца также потребуется.
• Канализационная система ведется до выгребной ямы, септика или колодца. В этом месте подключают очистительные станции для получения технической воды. Ее удобно использовать для гидропонной установки или уборки территории.
• Далее вся система подвергается проверки на наличие протечек и герметичности стыков.
• На собранную конструкцию укладывается теплоизоляция и засыпается песком.

Вывод слива через фундамент
Для соединения труб используется раструбный способ. Собирать конструкцию из элементов из различных материалов недопустимо. Так как они имеют разные коэффициенты теплопроводности. Перепады температур способны деформировать систему и создать протечки на магистрали.

Замена чугунных канализационных труб на пластиковые

В домах старой застройки в ванной, туалете использовались чугунные трубы. Хочется заменить их современным аналогом. Справится легко, главное договорится с соседями по стояку, чтобы отсутствовали казусы. Приступаем:

1. Выпиливают старый стояк: оставляют 10 см сверху, 40 см – снизу. Чтобы было проще, делают несколько надпилов с маленькой перемычкой, затем кувалдой выбивают. Главное не повредить оставшееся.
2. Зачищаются места соединения с пластиком.
3. Подготавливаются крепления для нового стояка.
4. Пластик устанавливается раструбами вверх, начинать работу необходимо снизу.
5. После предварительной примерки пластик устанавливается и закрепляется хомутами с резиновыми прокладками.

Теперь вы знаете, как делается разводка, монтаж систем канализации, отопления, водоснабжения современными материалами. А также, что домашнему мастеру все по плечу.

Как проверить систему на наличие протечки

Любая собранная конструкция требует тестирование и проверки ее функциональности. Смонтированная канализационная система проходит проверку по следующему алгоритму:

• Для внутренней системы используют ведро объемом 10 литров. Его набирают полным и резко опрокидывают в раковину, чтобы создать максимальный объем жидкости в канализации и давление на стенки труб. Для надежности тестов, переливание воды используют несколько раз подряд.
• На протяжении всей конструкции включаются все имеющиеся сантехнические приборы для создания максимальной нагрузки по всей протяженности системы. Для этого открываются все краны, включается слив унитаза и стиральной машинки. Такая проверка позволит выявить протечки, узнать пропускную способность, оценить герметичность стыков.
• Если была выявлена проблема, ее устраняют сразу. Для этого разбирают место протечки и заново собирают, уделяя особое внимание качеству сборки и герметичности стыков.
• Если проблема снова возникла, стык дополнительно обрабатывается силиконовым герметиком. После высыхания тестирование необходимо повторить.

Специальное устройство для установки наличия протечек
Если новых протечек не выявлено, конструкция готова к эксплуатации.
