Преимущества чугунных труб канализации, правила монтажа стыковки и ремонта


Преимущества чугунных канализационных труб

Если сравнивать с аналогами из пластмассы, то данную разновидность труб выделяют, благодаря множеству выгодных предложений по:

  • износоустойчивости;
  • прочности;
  • превосходным характеристикам звукоизоляции;
  • оптимальным показателям растяжения.

Рассмотрим чугунные трубы канализации диаметром 200 мм. Эти изделия очень востребованы при прокладке системы водоотведения в многоэтажных сооружениях с нагрузкой, существенно превышающую стандартную для хозяйственно-бытовых нужд.

монтаж чугунных труб канализации

Данные трубные изделия чаще всего монтируют:

  • на крупномасштабных фабриках-бойнях;
  • в комбинатах по переработке мяса;
  • на предприятиях общепита и пищепрома;
  • на заводах по производству напитков;
  • на фермах с содержанием животных;
  • в учреждениях медицины, образования;
  • в лечебных санаториях;
  • в непромышленных лабораториях и др.

Типы соединения

Кроме того, что имеются различия в варианте соединения труб, они еще отличаются диаметром. Для использования в жилых домах обычно применяют 3 типоразмера:

  • Диаметром 150 мм, толщина стенки 5 мм. Такие используются, если на них воздействует высокая нагрузка.
  • Чугунная труба 100 мм, толщина стенки 4 мм. Такие обычно применяют для изготовления стояков, которые идут от унитаза.
  • Диаметром 50 мм, толщина стенок 4 мм. Обычно устанавливают для того чтобы отводить стоки от раковин и умывальников, а также иных источников.
  • Крайне важно при подборе труб учитывать как типоразмер, так и способ соединения. Проверяйте качество изделия. Обязательно обратите внимание на такие моменты:

  • На внутренней и наружной поверхностях не должно быть раковин, отверстий, прочих дефектов.
  • Посмотрите на срез трубопровода, по нему можно понять, какая зернистость у материала. Она должна быть равномерной и мелкой.
  • Толщина стенок должна быть ровная – это один из самых важных показателей, по которому можно определить качественную трубу.
  • Популярность труб из чугуна

    Данная составляющая водоотвода востребована:

    • при обустройстве канализации, водо- и теплоснабжения;
    • при перемещении нефтепродуктов;
    • в период подачи воды в системы противопожарной безопасности;
    • на предприятиях химической промышленности, переработки нефти и добычи угля.

    Чугунные трубы канализации комплектуются фасонными элементами, которые выпускают цельнолитыми. Материал − серый чугун − можно легко обрабатывать на станке с помощью различных режущих инструментов.

    прокладка чугунных канализационных труб

    Что касается продолжительности службы чугунных трубных изделий для канализации, то ее можно повысить, воспользовавшись покрытием − нефтяным битумом либо забеленным чугуном, обладающим высокой прочностью и отменными антикоррозийными свойствами. Срок эксплуатации изделий еще более продлится, если в покрытии будут отсутствовать включения шлаков, свищи и швы (про

    Система водоотведения

    В ходе монтажа чугунных канализационных труб, с целью продления срока их функционирования и недопущения механических дефектов, необходимо очень бережное отношение.

    Благодаря прослойке нефтяного битума, которую наносят на трубные изделия, обеспечивается надежная защита от коррозийного разрушения, а внутренняя поверхность делается ровнее. При этом трение жидкости о поверхность трубы существенно уменьшается.

    трубы из чугуна для канализации

    Стыковка изделий из чугуна осуществляется благодаря фасонным деталям из такого же материала. При устройстве водоотводящей системы под раковинами, мойками, умывальниками лучше воспользоваться трубами из чугуна с величиной поперечного сечения 50 мм, а при установке унитаза −100 мм под выпускной патрубок. Такой же диаметр имеют все трубные изделия в туалете и по стоякам.

    Как демонтировать старые трубы?

    Но какой бы материал для новых труб ни был выбран, сначала требуется решить вопрос, как разобрать старую чугунную канализацию и чем резать чугунную трубу. Перед тем как разобрать чугунную канализацию, стоит попросить соседей не пользоваться водой, иначе после снятия стояка все соседские стоки будут литься в вашу квартиру.

    Чугунная труба канализации

    Демонтаж чугунной канализации – нелегкая задача. Дело в том, что раньше были приняты стандарты, согласно которым сантехник, проводивший монтаж чугунной канализации, герметизировал соединения труб с использованием состава, содержащего цемент. Такие соединения с годами не расшатываются, а, наоборот, укрепляются. Поэтому расчеканка чугунных труб своими руками потребует усилий.

    Особенно большие сложности возникают, когда требуется разборка стояка канализации, который проходит из квартиры в квартиру. Для установки этого элемента в советское время использовали заливку серой. Этот вариант установки дает необычайно крепкое соединение, поэтому разбирать такой стояк весьма затруднительно. Разберемся, как демонтировать чугунную канализацию.

    Для устранения серной заливки без разогрева не обойтись, для выжигания применяют газовую горелку или паяльную лампу. Причем выполнять такую работу следует в противогазе, поскольку выделяемые пары серы очень ядовиты.

    Система чугунной канализации

    Вторая сложность заключается в том, что выполняя демонтаж канализации своими руками, нужно проявлять максимум аккуратности, чтобы не допустить разрушения тройника канализации и деталей, находящихся в перекрытиях и соседних квартирах.

    В противном случае придется менять чугунный стояк канализации и в соседней квартире, а это дополнительные и внушительные расходы. Итак, как снять стояк и демонтировать чугунную канализацию? Вот несколько полезных рекомендаций:

    • Сначала требуется отсоединить трубы, примыкающие к ванне, умывальнику и унитазу, чтобы не повредить в процессе предметов сантехники и водопровод, проложенный рядом.
    • В том случае, если установка унитаза была произведена на цементном соединении, то вероятность того, что удастся сохранить прежнюю модель, невероятно мала. Даже при аккуратном выполнении работы, горловина, скорее всего, отломится, а использовать треснувшее изделие будет нельзя. Поэтому не стоит терять времени, лучше сразу разбить унитаз молотком, чтобы затем извлечь его по частям.

    Совет! Разбивать унитаз нужно максимально аккуратно, иначе осколки санфаянса, разлетающиеся в разные сторон, могут стать причиной травмы.

    • Можно приступить к процессу разборки трубопровода. Сначала следует разобрать короткие колена, мастер распиливает их и удаляет части замазки в соединении при помощи отвертки. Чем резать чугунные трубы? Элементы разводки режут при помощи болгарки, пилить чугунную трубу ножовкой придется очень долго.

    Монтаж и стыковка труб канализации

    Чем характеризуется стыковка труб из чугуна в водоотводящей системе?

    Рассмотрим самые основные:

    1. При монтаже чугунных труб канализации уделяется внимание безошибочной стыковке трубных изделий. Чтобы все вышло идеально, нужно своевременно подготовить паклю, не содержащую примесей и древесных отходов.
    2. Перед началом заполнения раструба смесью асбестоцемента надо заполнить его просмоленной пеньковой прядью, которую затем свернуть жгутом и законопатить в щели раструба чугунной трубы. Толщина жгута должна быть немного больше ширины щели раструба, а длина такова, чтобы прядь вошла в раструб не более чем на 30 мм от края.
    3. Чтобы получить смесь асбеста и цемента, необходимо перемешать портландцемент марки 400 и более (70% от массы) и асбестовое волокно, сорт не менее 4 (30% от массы). Перед применением, почти за 30 минут, смесь нужно увлажнить, добавив воду (10-12% от общей массы).
    4. Фасонные детали стыкуются с чугунными трубами путем заделывания щели, которая возникла между внутренней поверхностью раструба и внешней стороной фасонной детали или конца трубы, вставленной в раструб.
    5. При установке чугунных труб направление раструбов обеспечивается в противоположную сторону движения жидкости.
    6. Чтобы сделать трубу короче, необходимо положить ее на древесные бруски, с помощью зубила пробить канавку, глубина которой составляет третью часть толщины стенки, и разделить трубу на части молотком.
    7. Хвостовая составляющая трубного изделия укладывается в раструб другого так, чтобы получилась щель 5-6 мм, которую можно проконтролировать особым крючком. Дальнейшие действия включают: центрирование труб, заделку кольцевого промежутка просмоленными прядями льна либо каната из пеньки, предварительно смазанной жиром.
    8. Начальный уплотнительный слой ложится кольцом так, чтобы края прядей или каната не оказались в трубе. Продолжить процедуру уплотнения до тех пор, пока раструб не заполнится в глубину на две трети. Причем крайний уплотнительный слой накрывается прядью/канатом без жира/смолы, чтобы получилось отменное сцепление с цементной смесью.
    9. После оседания уплотнительного слоя потребуется центрирование трубы в раструбе при помощи клиньев. Третью часть глубины раструба, которая пока пустует, теперь необходимо заполнить цементом (марки 300-400), выдерживая соотношение 9:1 (цемента и воды).
    10. Затем приступают к трамбовке цемента, который лучше накрыть мокрой ветошью для обеспечения надежного затвердевания. Кстати, взамен его можно взять мастику из битума, смесь асбеста и цемента, глину или другие материалы, покрытые масляной краской.

    Виды чугунных канализаций

    Канализационные трубопроводы бывают двух типов:

    • Раструбные – для обеспечения герметичности стыков в этом случае применяется набивка (пропитанный водоотталкивающим средством шнур). Для обеспечения максимальной герметичности, шнур чеканят. Такой трубопровод выглядит более эстетично, чем безраструбный.
    • Безраструбные – в этом случае для обеспечения герметичности стыков применяют металлические хомуты с резиновыми манжетами. Ремонтоспособность таких магистралей выше, чем раструбных. Как правило, безраструбный трубопровод в зданиях маскируют панелями или располагают его в штробах.

    Обратите внимание! Механическая прочистка засорившихся участков системы малоэффективна. Поэтому для полного восстановления пропускной способности применяют промывку под высоким давлением.

    На фото – безраструбная канализация

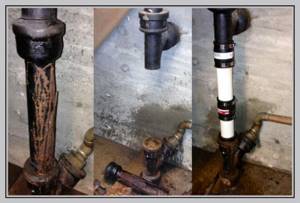

    Восстановление, ремонт труб

    Если возникает потребность в проведении ремонта, тогда последовательность действий такова:

    1. Накрыть поврежденное на трубе место парой прокладок из резины.
    2. Придавить их к изделию, применив стальные пластины.
    3. Ленту-бандаж обжать обручами, воспользовавшись болтами или стальной проволокой, которую необходимо скрутить плоскогубцами.
    4. Когда процесс обжимки завершен, рычагом качественно затянуть бандажную ленту.

    Как видим, грамотный выбор и дальнейшая прокладка чугунных канализационных труб позволят обеспечить эффективное и надежное функционирование системы водоотведения на протяжении нескольких десятков лет.

    Нюансы соединения гладких труб

    Как мы отмечали ранее, они соединяются при помощи специальных муфт, крестовин, отводов. Такие чугунные фитинги можно встретить в продаже. Метод соединения зависит от многих параметров, в том числе от диаметра. Но все же самый популярный вариант – это муфта, которая бывает нескольких видов:

    1. Цилиндрическая. Такая используется в случае, если трубы одинакового диаметра. Внутри муфты имеется резьба.
    2. Футорка используется для систем отопления, по сути, это тот же цилиндр, но еще на нем имеется внешняя резьба.
    3. Два цилиндра – такой тип соединения используются в случае, если необходимо состыковать трубы различного диаметра. Также в цилиндрах имеется внутренняя резьба.

    Если есть необходимость, то ставится чугунный тройник для канализации. Он позволяет подключить к стояку несколько источников стоков.

    чугунная труба 100

    Процесс стыковки не очень сложный, сначала придется наметить, на какое расстояние трубы будут входить в муфту. Обратите внимание на то, что места стыка должно быть четко посередине муфты. После этого можно установить трубы. Для улучшения герметичности можно использовать силиконовые или битумные составы. Также существуют другие приспособления для соединения ­– это седелки, тройники, крестовины, различные чугунные фитинги. Так что, нетрудно выбрать нужный вариант.
