Как согнуть конус из металла своими руками

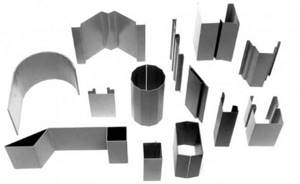

Технология гибки – основные сведения

Сгибание металла выполняют без сварочных швов, что позволяет избежать коррозии в дальнейшем и получить изделие повышенной прочности. Деформация не требует значительных усилий и выполняется, как правило, в холодном состоянии.

Исключение составляют твердые материалы, вроде дюрали или углеродистых сталей. Технология гибки листового металла разрабатывается соответственно поставленным задачам в таких вариантах, как:

Отдельный случай – сгибание с растяжением. Данную технологию применяют при изготовлении деталей с большими радиусами гибки, небольшого диаметра. При изготовлении деталей своими руками, процесс сочетают с такими операциями, как резка или пробивка.

Для обработки в домашних условиях хорошо подходят мягкие виды металлов и сплавов, такие как латунь, медь, алюминий. Изготовление изделий методом сгибания выполняется на вальцовочных или роликовых станках, либо вручную.

Последняя процедура довольно трудоемкая. Гибку производят при помощи плоскогубцев и резинового молотка. Если лист небольшой толщины, используют киянку.

Как выполнить гибку под прямым углом

Для сгибания скобы из металлического листа потребуется набор инструментов и приспособлений, состоящий из:

тисков,
молотка,
электропилы,
бруска,
оправы.

Длина полоски изготавливается по схеме, с тем расчётом, что на каждый загиб должен приходиться запас по 0,5 мм, плюс еще миллиметр на сгибы с обеих сторон. Заготовку помещают в тиски с угольниками. Зажимая её по линии сгиба, обрабатывают молотком.

После этого будущую скобу разворачивают в тисках, зажимают оправой и бруском, формируют другую сторону. Заготовку вытаскивают, отмеряют необходимую длину сторон, выполняя загибы по низу.

Треугольником сверяют правильность угла, подправляя молотком неточности. При выполнении обеих операций, заготовку поджимают бруском и оправой. Готовую скобу подпиливают до нужного размера.

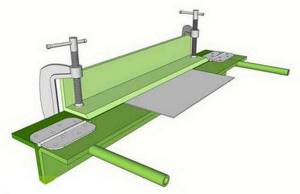

Как изготовить листогибочный станок самому

Для придания металлу нужной конфигурации, жестянщики используют листогиб. Но как поступить мастеру, у которого специального оборудования под рукой нет?

На деле вопрос, как гнуть листовой металл в домашних условиях, решается просто. Достаточно использовать собственную смекалку и элементарные приспособления, чтобы изготовить простенький станок.

Чтобы изготовить сгибатель для металлического профиля, потребуются:

двутавровая балка 80 мм,
крепеж (болты),
петли,
уголок 80 мм,
струбцины,
пара рукояток.

Понадобится также аппарат для сварки и устойчивый стол, на котором закрепляют готовый станок.

Основу устройства составляет двутавровая балка, к которой двумя болтами прикручивают уголок, удерживающий заготовку в процессе сгибания. Под него методом сварки крепятся три дверные петли. Вторую их часть приваривают непосредственно к уголку.

Чтобы станок легко поворачивался во время сгибания листового металла, к нему с двух сторон приделывают ручки. Струбцинами готовый станок крепят к столу. Перед укладкой заготовки уголок откручивают или приподнимают. Лист прижимают, выравнивают по краю и загибают, поворачивая станок за рукояти. Самодельное устройство годится только для обработки заготовок незначительной толщины.

Сгибание металлического листа при помощи молотка

Для того чтобы выполнить гибку листа толщиной до 1,2 мм под прямым углом, используют простейшие инструменты – плоскогубцы (струбцины) и резиновый молоток.

Обработку производят на ровном деревянном бруске. Линию сгиба прочерчивают при помощи карандаша и линейки. Затем лист зажимают плоскогубцами так, чтобы их концы пришлись точно на линию разметки.

Край постепенно отгибают вверх, продвигаясь вдоль сгиба. После того, как угол приблизится к 90 градусам, лист помещают на брусок и при помощи молотка окончательно выравнивают.

Таким образом изготавливают узкие детали, например кромки из жести.

Совет: резиновый или деревянный молоток используют, чтобы на металле не образовались вмятины. Если сгибание выполняется обычным инструментом, в качестве прокладки нужно взять текстолитовую пластину.

Сгибание листа толщиной до 2 мм удобно проводить на рабочем столе. Металл располагают так, чтобы линия разметки приходилась на кромку. Под обрабатываемый материал подкладывают стальной уголок.

Лист зажимают в тисках при помощи двух деревянных брусков. Сгибание производят при помощи молотка, простукивая металл от одного конца к другому. Край листа при этом направляют вниз так, чтобы в итоге он полностью лег на закрепленный по краю стола уголок. Этим способом изготавливают изделия любой ширины, в том числе ящики или мангалы.

Изготовление трубы без применения станка

Домашние умельцы изобрели массу способов сгибания металлического листа в трубу без применения станка.

Предлагаем рассмотреть простейший вариант с использованием походящей по размерам болванки. Изготавливают её из старой трубы подходящего диаметра.

Лист металла раскладывают на полу, отрезают от него кусок нужной длины. Чтобы определить нужный размер, требуемый диаметр трубы умножают на 3,14 и прибавляют 30 мм на шов.

К болванке с двух сторон приваривают перпендикулярно одна к другой по паре трубок. В их отверстия должен свободно вставляться лом.

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Чтобы воспользоваться приспособлением, потребуются усилия трех человек. Болванку укладывают на край листа. Один человек встает сверху, двое других накручивают металл на болванку, проворачивая лом на 90 градусов.

Всю длину листа скручивают таким способом, оставшийся край подбивают молотком. Шов закрепляют при помощи сварки.

Нужно учесть, что радиус сгиба листового металла зависит от его толщины и способа изготовления. Горячекатаная сталь больше подходит для труб, из холодного проката изготавливают профильные изделия.

Как сделать дымник – защиту для трубы?

Чтобы в дымовую трубу не попадали осадки, чтобы она не разрушалась льдом, её нужно защитить дымником. Мастера-жестянщики могут изготовить дымник на трубу самых причудливых форм, иногда на дымник устанавливают флюгер, указывающий направление ветра. Но сделать дымник простой конструкции на дымоходную трубу из металла или кирпича можно и своими руками.С давних времен дымники защищали дымоходы домов, не потеряли они своей актуальности и в наши дни. Если дровяные печи в домах сегодня редкость, то почти в каждом загородном доме есть камин, вытяжную трубу которого необходимо оградить от попадания в неё атмосферных осадков, птиц, осенней листвы и других посторонних предметов.Нуждаются в такой же защите и все остальные трубы, выходящие на крышу: вентиляционные и дымовые трубы газовых отопительных приборов. Кроме защитной и декоративной функции, дымники способны выполнять ещё одну: они улучшают циркуляцию горячего воздуха в каминах и печах. Разберемся, как сделать дымник на трубу своими руками.

Виды дымников

Дымники могут отличаться друг от друга формой крыши, материалом изготовления, наличием дополнительных конструктивных элементов. Поэтому, прежде чем приступить к выполнению работ своими руками, стоит познакомиться с их разновидностями.

Формы крыши дымников

Достаточно внимательно посмотреть на крыши домов в какой-нибудь деревне или загородном поселке, чтобы убедиться в том, что человеческая фантазия неистощима на разные выдумки. Дымовые трубы украшают дымники самых разных форм, а некоторые умельцы приспосабливают вместо них дырявые чугунки, чайники, ведра и даже молочные фляги.Если же вы хотите сделать настоящий красивый дымник своими руками, вам будет интересно узнать о том, какую форму ему можно придать. Различают следующие формы крыш дымников:

Шатровая.
Сводчатая (полуцилиндрическая).
Двускатная.
Четырехскатная (вальмовая).
Четырехщипцовая.
Шпилеобразная.
Плоская и т. д.

На фотографиях ниже вы можете увидеть некоторые из перечисленных вариантов.Дымник с вальмовой крышейДымник с четырехщипцовой крышейМатериалами для изготовления дымников чаще всего служат оцинкованная или нержавеющая сталь, листовая медь. Они могут иметь полимерное покрытие различных оттенков для защиты от коррозии.

Возьмем вертикальную и горизонтальную проекции конуса (рис. 1, а). Вертикальная проекция конуса будет иметь вид треугольника, основание которого равно диаметру окружности, а стороны равны образующей конуса. Горизонтальная проекция конуса будет изображаться окружностью. Если задана высота конуса Н, то длина образующей определяется по формуле:

Технология гибки – основные сведения

Как выполнить гибку под прямым углом

Для сгибания скобы из металлического листа потребуется набор инструментов и приспособлений, состоящий из:

тисков,
молотка,
электропилы,
бруска,
оправы.

Как изготовить листогибочный станок самому

Чтобы изготовить сгибатель для металлического профиля, потребуются:

двутавровая балка 80 мм,
крепеж (болты),
петли,
уголок 80 мм,
струбцины,
пара рукояток.

Понадобится также аппарат для сварки и устойчивый стол, на котором закрепляют готовый станок.

Сгибание металлического листа при помощи молотка

Таким образом изготавливают узкие детали, например кромки из жести.

Совет: резиновый или деревянный молоток используют, чтобы на металле не образовались вмятины. Если сгибание выполняется обычным инструментом, в качестве прокладки нужно взять текстолитовую пластину.

Изготовление трубы без применения станка

Домашние умельцы изобрели массу способов сгибания металлического листа в трубу без применения станка.

Рекомендация мастера: способом сгибания металлического листа при помощи болванки удобно изготавливать трубы не более метра в длину.

Как согнуть конус из металла своими руками — Металлы, оборудование, инструкции

Шатровый дымник

Дымник с шатровой крышей представляет собой пирамидку, состоящую из четырех одинаковых равнобедренных треугольников, его несложно сделать своими руками. Крутизна скатов крыши зависит от размера основания треугольников — чем они меньше, тем круче получатся скаты.Внимание! Чтобы все сделать правильно, сначала сделайте чертеж дымника (развертку) на большом листе картона или бумаги. Вырежьте модель, согните её по диагоналям (ОК, ОЛ, ОМ) и примерьте к дымоходу. На основании данных примерки увеличьте или уменьшите размер основания треугольника (КЛ).Схема изготовления дымника с шатровой крышей

Перенесите готовую развертку на лист металла, не забыв оставить по краям кромки.
Вырежьте заготовку ножницами по металлу.
Положите развертку на верстак и прокуйте ребра ОК, ОЛ и ОМ киянкой.
Согните кромки по краям заготовки и прокуйте их. Чтобы сделать конструкцию более прочной и жесткой, в кромку можно закатать проволоку (см. рисунок).
Соедините края развертки простым фальцем. Из рисунка видно, как это сделать: сначала согните кромки, чтобы они были перпендикулярны к основной плоскости и параллельны друг другу. Затем загните более высокую кромку (12 мм) на короткую (6 мм). Прокуйте фальц, чтобы он оказался в одной плоскости с одной из граней дымника.
Заготовьте четыре металлические стойки и приклепайте их к каждому скату крыши дымника.
Закрепите дымник в трубе металлическими штырями.

Теперь осталось рассчитать угол сектора, который надо вырезать.

Круглый прямой конус

В общем случае конусом является фигура, построенная в результате движения отрезка вдоль некоторой кривой на плоскости, при этом второй конец отрезка зафиксирован в определенной точке пространства. Сам отрезок называется генератрисой, или образующей, а кривая — директрисой, или направляющей.

Согласно приведенному определению, кривая, которая ограничивает фигуру, может быть совершенно любого типа. Самыми известными из них являются парабола, гипербола, эллипс и окружность. В последнем случае говорят о круглом конусе.

Круглый конус может быть наклонным и прямым. Обе фигуры показаны ниже на рисунке.

Здесь r — радиус окружности, которая ограничивает основание фигуры. Буквой h обозначена высота, которая представляет опущенный на основание из вершины конуса перпендикуляр. Буквой a обозначена ось конуса. Видно, что в случае прямой фигуры его высота совпадает с осью, то есть пересекает окружность в ее центре.

Помимо радиуса r и высоты h, важным линейным параметром конуса является длина его образующей g. Как было сказано, образующая — это отрезок, соединяющий директрису с высотой. Для прямого круглого конуса все образующие равны друг другу.

Далее в статье, раскрывая вопрос касательно того, как найти диаметр конуса, будет рассматриваться только конус круглый и прямой.

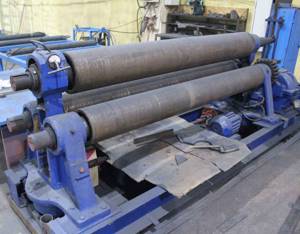

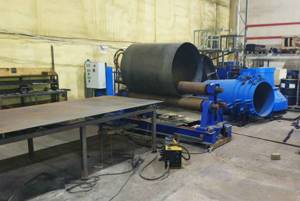

Особенности и преимущества услуги

Вальцовка металла обеспечивает равномерное деформирование. Исключено образование царапин, выбоин и вмятин на поверхности листа. Достигается высокая точность изготовления. Механические нагрузки валков равномерно распределяются по всей зоне трения.

Конечным продуктом вальцевания являются незамкнутые цилиндрические элементы или пространственные конические изделия. Этот метод имеет массу других преимуществ:

можно обрабатывать сталь разной толщины (максимальный радиус закругления напрямую зависит от этого показателя);
работы выполняются без больших затрат энергии;
удается достичь равномерного лоска;
можно деформировать нержавеющие, оцинкованные и алюминиевые материалы.

Вальцовка листового металла может производиться на разных скоростях. Чем они выше, тем меньше усилий оказывается на контактную поверхность изделия.

Развертка усеченного конуса

Как мы видели, рассматриваемая фигура образована тремя поверхностями. Две из них представляют основания, а третья является боковой. Сумма площадей этих поверхностей является полной поверхностью усеченного конуса. В трехмерном пространстве ее площадь вычислять неудобно, поскольку сама величина является двумерной. В связи с этим при возникновении проблемы определения площади поверхности пространственных фигур, их принято представлять на плоскости.

В нашем случае развертку получить достаточно просто. Для этого следует мысленно отрезать по соответствующим окружностям основания от фигуры. Затем, необходимо разрезать вдоль образующей и раскрыть поверхность боковую. В итоге получится результат, показанный на фото.

Она представляет собой два разных круга и часть кругового сектора, у которого вырезан центр.

Развертка усеченного конуса

Она представляет собой два разных круга и часть кругового сектора, у которого вырезан центр.

Калькуляторы расчета размеров развертки конуса

Несколько слов о рассчитываемых параметрах

Понять принцип расчета будет несложно, разобравшись со следующей схемой:

Усеченный конус с определяющими размерами и его развёртка. Показан усеченный конус, но с полным — принцип не меняется, а расчеты и построение становятся даже проще.

Итак, сам конус определяется радиусами оснований (нижней и верхней окружности) R1 и R2, и высотой Н. Понятно, что если конус не усеченный, то R2 просто равно нулю.

Буквой L обозначена длина боковой стороны (образующей) конуса. Она в некоторых случаях уже известна – например, требуется сделать конус по образцу или выкроить материал для обтяжки уже имеющегося каркаса. Но если она неизвестна – не беда, ее несложно рассчитать.

Справа показана развёртка. Она для усеченного конуса ограничена сектором кольца, образованного двумя дугами, внешней и внутренней, с радиусами Rb и Rs. Для полного конуса Rs также будет равен нулю. Хорошо видно, что Rb = Rs + L

Угловую длину сектора определяет центральный угол f, который в любом случае предстоит рассчитать.

Все расчеты займут буквально минуту, если воспользоваться предлагаемыми калькуляторами:

История определения конуса

Геометрия как наука появилась из практических требований строительства и наблюдений за природой. Постепенно опытные знания обобщались, а свойства одних тел доказывались через другие. Древние греки ввели понятие аксиом и доказательств. Аксиомой называется утверждение, полученное практическим путем и не требующее доказательств.
В своей книге Евклид привел определение конуса как фигуры, которая получается вращением прямоугольного треугольника вокруг одного из катетов. Также ему принадлежит основная теорема, определяющая объем конуса. А доказал эту теорему древнегреческий математик Евдокс Книдский.

Другой математик древней Греции, Аполлоний Пергский, который был учеником Евклида, развил и изложил теорию конических поверхностей в своих книгах. Ему принадлежит определение конической поверхности и секущей к ней. Школьники наших дней изучают Евклидову геометрию, сохранившую основные теоремы и определения с древних времен.

Обозначение конусности на чертеже

При разработке техдокументации должны предусматриваться все установленные нормы, так как в другом случае она не используют в последующем

Анализируя обозначение конусности на чертежах необходимо уделять свое внимание следующим моментам:

Отображается диаметр большого основания. Рассматриваемая фигура образуется телом вращения, которому свойственен диаметральный критерий. В случае конуса их может быть несколько, а изменение критерия происходит медленно, не ступенчато. В основном, у аналогичной фигуры имеется больший диаметр, а еще переходной в случае наличия ступеньки.
Наноситься диаметр меньшего основания. Меньшее основание в ответе за образование необходимого угла.
Рассчитывается длина конуса. Расстояние между меньшим и большим Основанием считается критерием длины.
На основании выстроенного изображения устанавливается угол. В основном, для этого проводятся необходимые расчеты. В случае определения размера по нанесённому изображению при использовании специализированного прибора для измерений значительно уменьшается точность. Второй метод используется в случае создания чертежа для изготовления неответственных деталей.

Самое простое обозначение конусности учитывает также отображения дополнительных размеров, например, справочную. В большинстве случаев применяется символ конусности, который дает возможность сразу понят о разности диаметров.

Выделяют достаточно очень много самых разных параметров, которые затрагивают определения конусности. К свойствам отнесем следующее:

Угол может указываться в градусах дробью или в процентах. Выбор проходит в зависимости от сфере использования чертежа. Примером можно назвать то, что в машиностроительной области указывается значение градуса.
В машиностроительной области в особенную группу выделяют понятие нормальной конусности. Она варьирует в конкретном диапазоне, может составлять 30, 45, 60, 75, 90, 120°. Аналогичные критерии характерны большинству изделий, которые используются во время сборки самых разных механизмов. При этом выдерживать аналогичные значения значительно проще при использовании токарного оборудования. Однако, если понадобится могут выдерживаться и неточные углы, все будет зависеть от определенного случая.
При начертании ключевых размеров применяется чертежный шрифт. Он отличается неограниченным количеством свойств, которые должны предусматриваться. Для правильного отображения применяется табличная информация.
Для начала указывается значок конусности от которого отводится стрелка и отображается величина. Характерности отображения в большинстве случаев зависит от того, какой чертеж. В большинстве случаев наноситься очень много самых разных размеров, что значительно затрудняет нанесение конусности. Собственно поэтому предусматривается возможность применения нескольких самых разных методов отображения аналогичной информации.

На чертеже рассматриваемый критерий отмечается в виде треугольника. При этом требуется цифровое значение, какое может рассчитываться при использовании самых разных формул.
