Самодельный бензогенератор из бензопилы “Урал” и двигателя на 1,5 кВт

Самодельный бензогенератор своими руками — особенности исполнения

Довольно часто встречаются проблемы с подачей электроэнергии в отдалённых от города поселениях, в том числе и на дачах. Поэтому многие владельцы начинают задумываться над альтернативными способами для домашнего пользования. Одним из таких является прибор для преобразования и накапливания электроэнергии — бензогенератор. Своими руками его сделать несложно. Ресурсы для переработки используются разные. Это может быть энергия солнца, ветра, воды и прочее. Вариант считается выгодным, кроме этого, основывается на простом принципе работы. Сравнивая свойства моделей, сделанных своими руками с заводскими, отмечают некоторые просчёты. Но даже самый примитивный самодельный генератор способен выручить в ситуации полного отсутствия электроэнергии. И в плане стоимости сможет существенно сэкономить семейный бюджет.

Устройство

Принцип работы бензинового генератора основан на превращении энергии, полученной при сгорании бензина в электрическую. Составные части бензогенератора:

• Бензиновый двигатель;
• Электрический двигатель 127, 220 или 380 В;
• Топливный бак;
• Пусковой стартер;
• Конденсаторы;
• Электрические автоматы и выключатели;
• Вольтметр;
• Розетки для подключения электроприборов.

Промышленные модели снабжены дополнительными функциями, позволяющими контролировать все параметры работы. Особенно удобен АВР (автоматический ввод резервного питания в аварийных ситуациях). Все устройство монтируется на удобную жесткую раму, снабженную колесами и ручками для транспортировки. Заводской кожух намного красивее и прочнее самодельного. Ниже приведен рисунок с указание всех деталей бензинового генератора.

Для тех, кто хорошо разбирается в электротехнике и умеет работать руками, сделать бензогенератор своими руками
не составит труда.

Принцип работы генератора

В основе работы бензинового генератора для вырабатывания электричества положены явления электромагнитной индукции, изучаемые ещё в школьном курсе физики. Суть заключается в том, что через электромагнитное облако проходит проводник и получает импульс, который впоследствии перерабатывается в ток постоянного характера. Все операции следуют друг за другом:

1. Одним из составляющих генератора является двигатель. Его задача — вырабатывание электроэнергии посредством сжигания топлива, чаще всего бензина или дизтоплива.
2. Сжигаемое топливо вырабатывает продукты горения, то есть газ, под давлением которого начинает вращаться коленвал.
3. Назначение коленчатого вала — передача импульса ведомому валу, который на выходе предоставляет некоторое количество электроэнергии.

Общая картина ясна, но необходимо понимать, что положительный результат гарантирован только в том случае, если правильно выполнены расчёты и соединения основных конструктивных частей.

Генераторы существуют разной мощности. Потребление топливных ресурсов также отличается. Но, независимо от перечисленных параметров, основополагающими являются две составляющих: ротор и статор. Якорь используется для создания электромагнитных полей, именно поэтому состоит из магнитов, равноудалённых от сердечника. Назначение статора — приведение в движение ротора и регулировка состояния электромагнитных полей.

В зависимости от того, как совершает вращение ротор, генераторы бывают синхронного и асинхронного типа. Синхронные считаются более капризными, так как восприимчивы к изменениям напряжения. Отличаются они и сложностью конструкции. Выигрышны в этом отношении асинхронные электрогенераторы. Они имеют довольно солидный перечень технических характеристик.

Принцип работы

В недорогих промышленных бензогенераторах регулировка частоты и напряжения выполняется в два этапа. Первый этап механический. Принцип его работы основан на том, что при увеличении электрической нагрузки падают обороты двигателя. Датчик оборотов двигателя механически связан с дроссельной заслонкой карбюратора, поэтому любое изменение оборотов компенсируется регулировкой положения дроссельной заслонки автоматически. Второй этап регулировки осуществляется электронным способом. На рисунке выше показана схема типичного недорогого бензогенератора.

Принцип работы электронной стабилизации оборотов основан на зависимости сопротивления конденсатора от частоты тока. На схеме показана стабилизирующая обмотка (L3), нагруженная на конденсатор (С1). При работе на номинальную нагрузку выходное напряжение составляет 220 В с частотой 50 Гц. Поскольку частота выходного напряжения напрямую зависит от количества оборотов в секунду, то изменение скорости вращения ротора генератора вызывает однозначное изменение частоты напряжения на всех обмотках генератора.

Сопротивление конденсатора зависит от частоты приложенного напряжения. Чем больше частота, тем меньше сопротивление. В результате, ток через стабилизирующую обмотку изменяется в зависимости от нагрузки на генератор. При уменьшении нагрузки число оборотов возрастает, соответственно, растет частота и уменьшается сопротивление конденсатора. Растет ток через обмотку (L3) и растет ее тормозящее значение на ротор генератора. Таким образом, регулировка частоты вращения происходит непрерывно и мгновенно во время работы генератора.

Электрическая стабилизация работает в небольшом диапазоне изменений, поэтому основная функция регулировки возлагается на механический регулятор. Здесь диапазон регулировок гораздо шире, но в ущерб быстроты реакции. Двигатель внутреннего сгорания обладает инерционностью, и изменение количества его оборотов немного запаздывает при регулировке дроссельной заслонкой (такая характеристика работы двигателя называется приемистостью). Резкие скачки нагрузки могут вызвать колебательный процесс системы регулировки.

Подобную систему регулирования трудно сделать самостоятельно, а электронная требует переделки генератора. Достоинство подобной схемы управления – получение синусоидального напряжения с минимальными искажениями формы сигнала.

Более сложные генераторы выполнены по инверторной схеме с двойным преобразованием (рис. ниже).

Инверторный бензиновый генератор

Переменное напряжение генератора поступает на выпрямитель, а затем на транзисторный преобразователь, на выходе которого получается стабилизированное напряжение необходимой величины. Наличие выпрямителя снимает ограничения по стабильности частоты генератора, а транзисторный преобразователь формирует напряжения вне зависимости от величины нагрузки. Недостатком инверторных генераторов является их высокая стоимость и искажение формы выходного напряжения.

Сборка бензогенератора своими руками

Для создания электрогенераторов на 220 своими руками дома с целью использования в бытовых условиях, необходимо выполнить ряд мероприятий. Для начала составляется схема и уже согласно ей определяются с деталями и порядком сборки.

Перечень основных деталей

Для сборки электрогенератора на 220 В своими руками необходимо заранее подобрать все основные детали, из которых он состоит.

1. Очень редко можно встретить генератор на 220 вольт без двигателя. Его можно собрать самостоятельно. Но в этом случае на весь процесс уйдёт достаточно много времени. Для сокращения процедуры изготовления генератора двигатель можно заимствовать у вышедшего из строя оборудования. Оптимальными вариантами являются движки от стиральных машин, насосных станций, мотоблоков, бензопилы. Для более мощных можно снять автомобильный двигатель.
2. Электростартер. Желательно использовать деталь в готовом виде, которая имеет обмотку.
3. Электропровода и изолирующая лента.
4. Для достижения стабильности подачи электроэнергии необходимо использовать трансформаторные или выпрямительные конструкции. Актуально это в тех случаях, когда в результате получают электроэнергию с разной мощностью. С помощью трансформатора можно увеличить или уменьшить мощность.

Принцип сборки

После того как все составляющие найдены и подготовлены, приступают непосредственно к сборке самодельного генератора переменного тока 220 В. Принцип состоит из нескольких этапов.

1. Первоначально необходимо произвести расчёт мощности самодельной электростанции. Для этого двигатель подключают к электросети и определяют количество вращений. Поможет выполнить подсчёты специальный прибор, называемый тахометром. Полученный результат необходимо повысить на 10%, которые отводятся на компенсацию нагрузки. Она сможет предотвратить перегрев движка в процессе функционирования.
2. На следующем этапе подбирают конденсаторы. При этом обязательно нужно учитывать мощность, на которую рассчитан генератор. В этом процессе могут помочь специальные таблицы, которые есть во всех нормативных документах, СНиПах и ГОСТах.
3. Важный момент — заземление. Поскольку дело имеют с электричеством, то его отсутствие может привести к травматической ситуации. Кроме того, без заземления сроки функционирования прибора значительно сокращаются.

Плюсы и минусы самодельных генераторов

Бесспорно, генератор, собранный в заводских условиях, существенно выигрывает перед самодельными. Но, тем не менее, стоит поговорить о том, какие положительные и отрицательные стороны отмечают у приборов, изготовленных в домашних условиях.

К плюсам самодельных генераторов переменного тока 220 В относят:

• Высокое мнение о себе-любимом, что для многих очень важно.
• Аппаратом, сконструированным самостоятельно, не только пользуются, но и гордятся.
• Финансовый вопрос стоит не на последнем месте — экономия налицо.
• Возможность сделать электрогенератор согласно заявленным требованиям.

Кроме всех перечисленных достижений, присутствуют и негативные факторы, которые не смогут обеспечить бесперебойную работу генератора. Причиной этому могут быть частые поломки, спровоцированные такими моментами:

• невозможность обустройства герметичных соединений между деталями;
• неверный расчёт потребляемой мощности может вывести из строя генератор или понизить его производительность;
• отсутствие определённого опыта.

Для начинающих можно попробовать свои силы, изготавливая самодельный бензогенератор на 12 вольт. Принцип устройства аналогичный.

Как видим, электрогенераторы на 220 своими руками — неплохая альтернатива обычному электроснабжению. Он станет палочкой-выручалочкой при аварийном отсутствии электричества, поможет сэкономить, если необходимо выполнять строительные работы с помощью электроприборов. Если отсутствуют малейшие понятия обращения с электричеством, то не стоит рисковать и приступать к конструированию генератора самостоятельно без помощи специалистов.

Когда мастер заскучал: самоделки из бензопилы своими руками

автор
Дмитрий Мелёхин 4.2k Просмотров Мнений
Сегодня у многих жителей частного сектора в чуланах без дела пылятся старые пилы с двигателями внутреннего сгорания, такие как «Урал» или «Дружба». Это неудивительно, ведь прогресс не стоит на месте, современное оборудование намного легче, удобнее в использовании. Сегодня редакция Seti.guru подготовила обзор для тех, кто умеет и любит дарить, казалось бы, старым вещам вторую жизнь. Материал расскажет о том, какие можно выполнить самоделки из бензопилы своими руками, как это сделать и что потребуется для работы. Попутно стоит разобрать и способы самостоятельного изготовления техники в коротких пошаговых фото- и видеоинструкциях.

Экономичный генератор из бензопилы и генератора мотороллера

Суть самоделки была в создании максимально компактного и экономичного генератора, который легко перевозить в боковом кофре мотоцикла и использовать в комплексе с солнечными панелями в пасмурную погоду.

За основу была взята некомплектная бензопила и генератор от китайского 150 кубового мотороллера с мотором 139JMB с 8 полюсным статором,(лучше 11 полюсный 3-х фазный от 152 или 157 мотора, он мощнее) и стандартное реле-регулятор для него. Все это было в наличии

Материалы и инструменты.

Измерительная электронная головка на 30V и 10 ампер Генератор и реле регулятор. Дюралевые пластины. Дюралевые круглые заготовки(отходы) Шпильки м8, гайки, и тд. Токарный , фрезерный и сверлильный станки. Развертка Ф12мм, сверла, штангель, глубиномер. Болгарка

Шаг 2. С ротора генератора был удален посадочный фланец

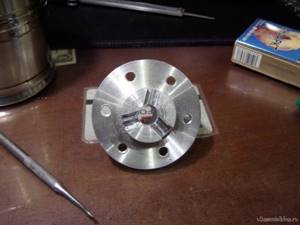

Шаг 3 Был выточен новый фланец с отфрезерованными пазами под лапки крестовой гайки сцепления, и развернутым разверткой после предварительного сверления посадочным диаметром на вал Ф12мм. Также диаметр входящей в колокол ротора шейки фланца был проточен под диаметр отверстия в статоре для облегчения центровки и разметки для крепления его на боковой панели. ( после установки платы статора на панель диаметр шейки был проточен на 2мм для создания зазора). У крестовой гайки были укорочены лапки до размера шейки фланца. Все это было собрано и установлено на мотор.

Шаг 3. Изготовление стоек панели и самой панели а также промежуточного сухаря под плату статора.Разметка и сборка платы с установкой реле и всех остальных компонентов.

Стойки Выточены из разных остатков и ненужных деталей, единственный нюанс это высота всех стоек разная, измеряется и просчитывается для каждой отдельно, и нижние концы двух стоек по внешнему диаметру должны максимально соответствовать гнездам амортизаторов

Шаг4 Изготовление опорной пластины с демпфирующими ножками из амортизаторов самой бензопилы.

Шаг 5. Соединение проводки и установка измерительной головки, изготовление бачка, и винта газа. Бачок сделан из упаковки от электролита, шла в комплекте с аккумулятором. В нее вмонтирован родной бензопровод с фильтром от бензопилы, шланг правда пришлось нарастить, и за счет этого появилась возможность подключать любой другой бачок любой емкости. По этому бачок пока к опоре не стал крепить. Регулировку газа сделал подпружиненным винтом через шайбу которую зацепил с родной слегка перегнутой тягой.

Как поступить, если хочется сэкономить?

Сегодня отечественный рынок подобной техники очень широк. Купить можно любую модель генератора, даже такую, которая может обеспечить электроэнергией крохотную деревушку. Полки магазинов пестрят агрегатами разных брендов, стоимости, мощности и долговечности.

Однако, подобная техника действительно очень дорогая по своей стоимости в магазинах. Поэтому я и задался вопросом: можно ли изготовить электрический генератор своими руками в домашних условиях, и как это сделать?

Как оказалось — можно, и я подробно расскажу вам, как это сделать из старой бензопилы Урал или Дружба далее, а также приведу чертежи.

Почему из бензопилы так часто создаются самодельные переделки? Дело в том, что это агрегат может выполнять функции универсального привода посредством применения разного рода насадок. Это свойство и берется за основу практически каждого самодельного агрегата из бензопилы.

Самоделки из бензопилы: что можно сделать из бензопилы

Сейчас довольно часто можно увидеть те или иные изделия в различных применениях. В этой статье мы сделаем обзор: какие самоделки можно сделать из бензопилы своими руками.

Взять ту самую пластиковую бутылку. Где она только не применялась, наверное, каждый дачник нашел применение этой бутылки по своему.

Или же почитать статьи нашего сайта. Каждая вторая начинается с того, что сделал самоделку из того, что было под рукою. Другими словами, было бы желание, а изобретательность нашему народу не занимать.

А ведь бензопилу давно применяют не по на значению. Ею выпиливают сказочные замки, статуи, горки изо льда, скульптуры из цельного бревна бензопила стала по настоящему народным инструментом.

Основные агрегаты бензопилы это бензомотор и цепная шина. Применив эти агрегаты по отдельности можно сделать самоделки из бензопилы.

Плюсы и минусы самодельных электрических генераторов

Если вы обладаете талантом создавать руками разную технику из подручных приспособлений, то с легкостью превратите обычную бензопилу в поистине многофункциональное оборудование.

Практика показывает, что генератор из старой бензопилы, изготовленный самостоятельно, выступает отличным вариантом для частного хозяйства. Достоинства электрогенератора, собранного своими руками, оценили многие владельцы загородных участков, где нет централизованного электроснабжения. А именно:

1. Герметичность, поэтому такой агрегат можно применять почти во всех положениях, без риска повреждения или быстрого износа оборудования;
2. Возможность реализовать собственный талант конструктора и техника, продемонстрировать окружающим свою смекалку и находчивость;
3. Доступная стоимость и минимум материальных затрат по сравнению с заводским устройством, приобретение которого обойдется в приличную сумму денег. Такая разумная экономия вызовет удобрения у ваших друзей и близких;
4. Легкое управление и беспроблемная эксплуатация прибора в условиях дачного участка или частного фермерского хозяйства;
5. Высокая продуктивность и надежность работы при условии соблюдения инструкции выполнения работ и схемы сборки агрегата. Он обеспечит электричеством дом, который расположен в отдаленной от электросетей местности, а также бытовые приборы в нем.

Теперь, поговорим о минусах такого прибора на 220 Вт. Он один: сложный характер сборки оборудования своими руками. Если у вас нет соответствующих навыков, знаний, вам будет довольно проблематично справиться без подсказок опытного мастера.

Интересные самоделки из бензопилы своими руками

Время чтения: 8 минут Нет времени?
Отправим материал вам на e-mail

Помните известный фильм с брутальным Мелом Гибсоном? В постапокалиптическом мире люди воюют за воду, сражаясь на невероятной технике и используя для выживания самодельную механику. Можно поспорить, что большая часть всего этого работала на бензиновых двигателях, ведь только они являются полностью автономным оборудованием. И в реальном мире этот инструмент есть в арсенале практически любого дачника. Если у вас есть бензопила – не пропадёте в любых ситуациях. В этом материале редакция онлайн-журнала HomeMyHome.ru подготовила для вас обзор самоделок из бензопилы. Своими руками с помощью нехитрых приспособлений вы сможете изготовить на базе «Дружбы» или «Урала» множество полезных для хозяйства приспособлений.

Не спешите избавляться от «старушки» бензопилы, она вам ещё пригодится!

Вторая жизнь старой бензопилы

Подчеркну также, что мой рассказ будет относиться к варианту с максимальной эффективностью. Ведь изготовить своими руками устройство для обеспечения двух ламп нерационально.

Самодельный электрогенератор способен обеспечить электроэнергией частный коттедж стандартного размера. Создать его можно самому. Лучшим вариантом для этой цели является двигатель от бензопилы Штиль, так как сконструировать, сделать самостоятельно прибор на ее базе довольно просто. Тем более, эти старенькие пилы очень часто встречаются и стоят недорого.

Где же раздобыть генератор?

Для создания электрического генератора в домашних условиях нужен старенький генератор. Самым лучшим вариантом выступит бывший в употреблении генератор от грузовичка Камаз или любого иного сельскохозяйственного агрегата.

Достоинство модели от автомобиля состоит в том, что он дает стабильное напряжение.

Естественно, не стоит рассчитывать на мощность агрегата 1,7кВт, как в случае заводских генераторов. Однако, для нескольких бытовых приборов, пары лампочек в доме мощности самодельного электрогенератора должно хватить.

Также вам понадобиться преобразователь. Подобное оборудование очень распространено, поэтому найти его вам не составит особого труда.

Как соединить генератор и бензопилу своими руками?

Соединение генератора и бензопилы в единую конструкцию осуществляется посредством применения специально подобранного сменного блока. Если возникает такая актуальность, его просто соединяют к пиле или оперативно разбирают. Это означает, что такой электрический генератор будет отличаться мобильностью.

Крепление можно осуществить несколькими способами:

• используя специальный кронштейн, который может собираться своими руками;
• применяя пильную шину.

Если речь идет о соединении своими руками, то я советую сделать его ременным. Дело в том, что цепной вариант при работе будет рождать чрезмерное количество шума. К тому же, ему иногда он будет требовать качественной смазки. Ремень нужно подбирать так, чтобы устройство располагалось максимально близко к бензопиле.

Особенности создания самоделок из бензопилы «Урал»

Такие пилы больше подходят для мощных агрегатов – пилорама к примеру. Однако несмотря на высокую мощность, устанавливать двигатель от «Урала» на велосипед для улучшения ходовых качеств, явно не стоит. Дело в том, что повышенная мощность компенсируется сильной вибрацией, что может привести к тому, что на ходу слетит цепь. А это чревато неприятностями.

«Урал 2 электрон» − такой и сегодня можно встретить на прилавках российских магазинов

Про иные параметры электрического генератора из бензопилы

Выход самодельного электрического генератора потребуется подсоединить к аккумулятору, подходящему агрегату по емкости. Я рекомендую воспользоваться специальным прибором (амперметром) для четкого определения этого параметра.

Аккумулятор также стоит прицепить к преобразователю напряжения, о котором я рассказывал ранее.

Также подумайте над тем, чтобы в конструкции генератора присутствовал вольтметр. Ведь по ряду причин может возникнуть непредвиденная неполадка в работе устройства, способная привести к износу данного устройства.

Как использовать электрогенератор на практике?

У самостоятельно изготовленного электрогенератора регулирование оборотов двигателя не предусмотрено. Вот почему обороты придется подобрать самому, так, чтобы мотор издавал характерное «рычание». Но помните, что этот шаг несколько увеличит расход топлива при работе прибора.

А чтобы неким образом облегчить работу оборудования, нужен аккумулятор актуальной емкости. Об этом я упомянул ранее. В моменты пиковой нагрузки именно аккумулятор возьмет на себя большую часть нагрузок, не давая тем самым оборудованию выйти из строя. Поэтому мы достигнем некой стабильности, положительно сказывающейся на силе напряжения на выходе, а также на работе прибора, его долговечности в целом.
