ТВ-4 Станок токарно-винторезный школьный схемы, описание, характеристики

Ростовским комбинатом учебного оборудования начал выпускаться токарный школьный станок ТВ 4 еще в начале 1970-х годов. И по сей день он используется для обучения школьников и студентов, а также нередко встречается в личных мастерских и мелких предприятиях. Это универсальное устройство имеет много положительных отзывов пользователей и подходит для хобби. Оно позволяет выполнять такие виды работ, как:

  • точение поверхностей цилиндров и конусов – внутренних и внешних;
  • обработка торцов;
  • нарезка резьбы резцом или метчиком;
  • отрезка;
  • высверливание отверстий.

Работа агрегата осуществляется путем вращения болванки в патроне или центрах. Основной рабочий вал устройства осуществляет вращение за счет ременной передачи, получаемой от электрического двигателя. При выполнении токарных операций резцы подводятся к обрабатываемой болванке благодаря второстепенному движению подачи.

Сведения о производителе учебного токарно-винторезного станка ТВ-4

Производитель токарно-винторезного станка модели ТВ-4 (ТВ4)Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Другим производителем станка ТВ-4 являлся Дубненский литейно-механический — г. Дубно Ровенской области на Украине.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

  • ТВ-4
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
  • ТВ-6
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм
  • ТВ-6М
    — станок токарно-винторезный учебный Ø 200, РМЦ 350 мм Дубно
  • ТВ-7
    — станок токарно-винторезный учебный Ø 220, РМЦ 330 мм
  • ТВ-7М — станок токарно-винторезный учебный Ø 220 мм, РМЦ 275 мм
  • ТВ-9 — станок токарно-винторезный учебный Ø 220 мм, РМЦ 525 мм
  • ТВ-11 — станок токарно-винторезный учебный с частотным преобразователем Ø 240, РМЦ 750 мм
  • НГФ-110Ш4 — станок фрезерный небольшой мощности 0,75кВт, размер стола 100х400 мм
  • НС-16 — станок сверлильный настольный Ø 16
  • СНВШ-1 — станок сверлильный настольный Ø 12

Особенности оборудования

Ученические токарные станки по металлу заняли промежуток между любительским инструментом и профессиональным производственным оборудованием. Свое название Школьник они получили за активное использование их для обучения учащихся в ПТУ и старшеклассников на уроках труда.

У всех моделей, от ТВ2 до модернизированного 16У04П повышенной точности, имеются общие характеристики для школьных токарных станков:

  • малые габариты;
  • простота конструкции;
  • безопасность при работе;
  • ручное управление и легкое обслуживание;
  • обработка малых по размеру заготовок;
  • низкая производительность;
  • невозможность изготовления партий деталей.

Токарный станок 16У04П

Учебные модели выпускались напольные с литыми тумбами и настольные, имеющие только установочные площадки в виде широких ножек под станиной. Их можно установить на рабочем столе в мастерской и изучать принцип работы токарного станка, получать навыки работы токарем.

Конструкция токарного станка упрощенная. Отсутствует коробка передач. Скорости изменяются перестановкой шестеренок и перекидыванием ремня. Перемещение салазок суппорта ручное только в одном направлении. Возможность точить конусы под заданным углом отсутствует.

Учитывая специфику токарных станков по металлу Школьный, на них были установлены кожухи и экраны, исключающие возможность травмирования вращающимися деталями или отлетающей стружкой. Как только защитное приспособление поднималось, патрон останавливался.

Станок токарный был рассчитан только на обучение. На него можно установить небольшие заготовки до 10 кг и прокат до 16 мм.

Выборка под детали большого диаметра в станине отсутствует. Максимальный диаметр заготовки до 200 мм. Межцентровое расстояние на большинстве моделей 220 – 350 мм, и только на модернизированные станки можно устанавливать валы длиной 525 и 750 мм.

Перемещение суппорта и салазок по лимбу вручную не позволяло работать быстро и делать партии деталей. На большинстве станков серии Школьник имеется 6 скоростей вращения патрона от 120 до 975 об/мин. Направление вращения переключается двигателем.

Схема станка ТВ-11

Несмотря на свою простоту, учебные токарные станки дают хорошую чистоту обработки. На них можно точить детали с точностью до 0,05 мм и делать токарную обработку под шлифовку. В коробке скоростей, соединенной с винтом, заложена нарезка резьбы с 3 размерами шага на ранних моделях и 6 резьб на модернизированных станках, начиная с ТВ7.

Столярному делу подростков обучали на ТВ4 и на специально выпущенном станке токарном по дереву Школьник серии СТД-120. На этом оборудовании любители делать мебель своими руками в домашних условиях изготавливают фигурные ножки, стойки и другие круглые элементы.

В настоящее время компактные токарные станки используют в передвижных мастерских, изготавливая на них детали для ремонта. Охотно покупают умельцы компактное оборудование и для домашнего использования.

ТВ-4 (ТВ4) Станок токарно-винторезный учебный. Назначение, область применения

Токарно-винторезный станок ТВ-4 заменил в производстве устаревшие первые школьные токарно-винторезные станки ТВШ-2 и ТВШ-3 (ТВ-3) и выпускался в 70-х годах прошлого века. Станок ТВ-4 был заменен на более совершенную модель ТВ-6

Токарный станок ТВ-4 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Учебный токарно-винторезный станк ТВ-4, несмотря на упрощенную конструкцию, имеет все узлы «взрослого» токарно-винторезного станка: коробку скоростей шпинделя, гитару, коробку подач, ходовой вал и ходовой винт, суппорт с механической подачей.

Станок позволяет производить следующие виды токарных работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Нарезание метрических резьб
  • Сверление и ряд других работ

Принцип работы и особенности конструкции станка

Передний конец шпинделя станка ТВ-4 имеет резьбу М36х4 для установки промежуточного фланца с патроном (смотрите статью Токарные патроны). Стандартный патрон для станка ТВ-4 — Ø100 мм.

Шпиндель токарного станка ТВ-4 получает 6 ступеней вращения (120, 160, 230, 375, 500, 710 об/мин) от коробки скоростей в передней бабке.

Коробка скоростей за счет переключения шестерен позволяет понизить частоту вращения шпинделя, необходимую для резьбонарезания метчиками, а также для тяжелых работ, требующих повышенного крутящего момента. Повышенная скорость шпинделя используется для чистовых работ.

Привод станка осуществляется от асинхронного электродвигателя ~220 В. Через клиноременную передачу и одноступенчатые шкивы движение передается на входной вал коробки скоростей. Внутри коробки скоростей движение через шестерни передается на шпиндель. Шпиндель, в зависимости от положения рукояток на передней бабке, вращается с одной из 6-и скоростей. Направление вращения шпинделя определяется двигателем.

От шпинделя движение передается на выходной вал коробки скоростей, затем на гитару, и от нее на входной вал коробки подач.

Коробка подач обеспечивает 3 скорости подач суппорта и может нарезать 3 метрические резьбы без перестановки шестерен в гитаре.

На выходе коробки подач имеются ходовой вал и ходовой винт, которые вращаются попеременно с одной из 3-х скоростей.

Ходовой винт включается при нарезании резьб. Скорость ходового винта задается рукоятками на коробке подач и определяет одну из 3-х метрических резб (ходовой винт можно использовать в режиме продольной подачи, но не используется, чтобы не изнашивать его). Направление вращения ходового винта задается левой рукояткой на передней бабке.

Ходовой вал дает возможность получить одну из 3-х продольных подач суппорта. Скорость подачи задается рукоятками на передней стенке коробки подач.

Ходовой винт и ходовой вал проходят сквозь фартук суппорта, который преобразует вращательное движение ходового винта или ходового валика в поступательное продольное движение суппорта. Поперечное механическое движение суппорта в станке ТВ-4 не предусмотрено.

Смазка коробки скоростей — разбрыгиванием шестернями масла из масляной ванны на дне передней бабки. Смазка коробки подач — фитильная с лотка, который заполняется маслом раз в смену. Фартук, суппорт, гитара, задняя бабка и станина смазываются вручную раз в смену.

Основные технические характеристики школьного токарно-винторезного станка ТВ-4

Изготовитель — г. Ростов на Дону.
Основные параметры станка — в соответствии с ГОСТ 18097-93. Станки токарно-винторезные и токарные. Основные размеры. Нормы точности.

  • Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 200, мм
  • Наибольший диаметр заготовки типа Вал, обрабатываемой над верхней частью суппорта — Ø 125 мм
  • Расстояние между центрами — 350 мм
  • Наибольшая длина обтачивания — 300 мм
  • Мощность электродвигателя — 0,6 кВт
  • Вес станка полный — 280 кг

Шпиндель токарно-винторезного станка ТВ-4

  • Конец шпинделя резбовой — М36х4
  • Диаметр отверстия в шпинделе — Ø 16 мм
  • Наибольший диаметр обрабатываемого прутка — Ø 15 мм
  • Пределы чисел оборотов шпинделя в минуту — (6 ступеней) 120, 160, 230, 375, 500, 710 об/мин
  • Диаметр стандартного патрона — Ø 100 мм

Подачи и резьбы токарно-винторезного станка ТВ-4

  • Пределы продольных подач: — (3 шага) 0,08; 0,1; 0,12 мм/об
  • Пределы шагов резьб метрических — (3 шага) 0,8; 1; 1,25 мм

Технические характеристики

Мощность электродвигателя рассматриваемого оборудования составляет 0.6 КВТ. При этом полный вес станка составляет 280 кг, что позволяет ему легко располагаться в бытовых условиях.

Основные параметры

К основным параметрам ТВ-4 относятся:

  • расстояние между центрами – 35 см;
  • наибольшая длина обтачивания – 30 см;
  • максимальный диаметр заготовки, обрабатываемой над верхней частью суппорта – 125 мм;
  • диаметр, обрабатываемый над станиной – 20 см.

Узлы в станке классические, с определенными техническими характеристиками, которые позволяют выполнять все токарные работы, характерные для этого вида оборудования.

Шпиндель

Располагается в передней, шпиндельной бабке и его основная функция – вращать рабочую заготовку посредством трехкулачкового патрона. От приемного шкива получает 6 цифр оборотов. Максимум – 710 об/мин.

Наибольший диаметр обрабатываемого прутка на шпинделе – 15 мм. Конец шпинделя резьбовой – М36х4.

Суппорт и подачи

Предназначен для перемещения режущего инструмента. Имеет 4 каретки:

  • Первая — перемещается по направлению станины.
  • Вторая – перемещается по поперечным направляющим первой каретки, перемещает режущий инструмент в поперечном направлении.
  • Третья – от среднего положения в обе стороны поворачивается на 45 градусов.
  • Четвертая – несет резцедержатель и перемещается в продольном направлении по третьей каретке.

Резцовые салазки

Резцовые салазки по техническим характеристикам предполагают смещение на 5 см.

Задняя бабка

Ее еще называют упорной бабкой. Это конструктивная деталь, главная функция которой – поддержка с помощью центра второго конца заготовки. Она фиксирует будущую деталь.

Расположена на основании, которое равномерно перемещается по направляющим станины. В упорной бабке расположена пиноль, передвигающаяся в продольном направлении. Ее движение осуществляется маховиком.

Электрооборудование

Привод осуществляется от асинхронного электродвигателя ~220В. Через клиномерные передачи и одноступенчатый шкив движение передаётся ходовому валу, коробки скоростей.

Также к электрическому оборудованию относится электрический щит, трансформатор, плавкие вставки. Щиток электрооборудования и магнитный пускатель расположены в правой тумбе, а сам электродвигатель с кнопочной станцией – в левой.

Общие размеры (габариты) и вес

Станок относится к легкому классу оборудования. Его параметры в мм 1100х470х1020. Класс по точности обработки Н, что позволяет допускать погрешность не больше 10 мкм.

Благодаря своим комфортным размером подходит даже для установки в квартире или на балконе. Поэтому станок и пользуется популярностью у бытовых мастеров.

Расположение органов управления токарным станком ТВ-4

ТВ-4 Расположение органов управления токарно-винторезным станком

Расположение органов управления токарным станком тв-4

Таблички для ручек управления токарным станком ТВ-4

Таблички для ручек управления токарным станком тв-4

Спецификация органов управления токарно-винторезного станка ТВ-4

  1. Рукоятка установки чисел оборотов шпинделя
  2. Рукоятка установки чисел оборотов шпинделя
  3. Рукоятка установки нарезания правой и левой резьб и изменение направления подач
  4. Рукоятка установки величины подач и шага резьбы
  5. Рукоятка переключения ходового валика
  6. Маховик ручного перемещения продольной каретки
  7. Кнопка включения и выключения реечной шестерни
  8. Рукоятка включения продольной механической подачи
  9. Рукоятка включения гайки ходового винта
  10. Рукоятка ручного перемещения поперечной салазки
  11. Рукоятка крепления резцовой головки
  12. Рукоятка крепления пиноли задней бабки
  13. Маховик перемещения пиноли задней бабки
  14. Понижающий трансформатор местного освещения
  15. Пакетный выключатель местного освещения
  16. Предохранительная колодка
  17. Реверсивный магнитный пускатель
  18. Реверсивная кнопка включения и остановки станка
  19. Светильник
  20. Рукоятка крепления задней бабки к направляющим станины
  21. Пакетный выключатель сети (общий)
  22. Защитный экран

Управление станком ТВ-4

Пуск и остановка электродвигателя станка производятся нажатием кнопок «пуск» и «стоп».

В зависимости от характера работ на станке рукоятки и рычаги управления должны находиться в определенных положениях (см. рис. 1).

I. Положение рукояток и рычагов при работе по нарезанию резьб (механическая подача ходовым винтом)

  1. На передней бабке — положение рукоятки трензеля 3 в зависимости от желаемого направления подачи суппорта («Л» —левое или «П» — правое).
  2. На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «винт — вал» — в правом положении — «Винт».
  3. На фартуке — рукоятка самохода 8 в нижнем выключенном положении «от себя».
  4. Рукоятка включения реечной шестерни 7 — в положении «на себя».
  5. Рукоятка включения маточной гайки 9 — в нижнем крайнем положении».

Положение рукояток и рычагов при работе с ходовым валом (механическая подача)

  1. На передней бабке — положение рукоятки трензеля 5 в зависимости от желаемого направления подачи суппорта (левое или правое).
  2. На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «винт — вал» — в левом крайнем положении — «вал».
  3. На фартуке — рукоятка самохода 8 во включенном положении «на себя».
  4. Рукоятка включения маточной гайки 9 — в верхнем положении.
  5. Рукоятка включения реечной шестерни 7 — в положении «на себя».

Положение рукояток и рычагов при ручной продольной подаче ходовым валиком

  1. На передней бабке — положение рукоятки трензеля 3 в среднем положении «Н».
  2. На коробке подач — положение рычага «винт — вал» безразлично.
  3. На фартуке — рукоятка самохода в выключенном положении. Рычаг маточной гайки — в верхнем положении.

Назначение станка

Изначально предполагалось выполнять на школьной модели весь спектр токарных операций. Потому-то конструкция ТВ-4 имеет классическую компоновку всех станков данного типа. На нем выполняются следующие токарные работы:

  • Расточка и проточка стальных заготовок вращением.
  • Высокоточная подрезка торцов.
  • Сверление.
  • Нарезание резьбы (метрической).

С целью повышения функциональных возможностей проводится модернизация оборудования. Однако приступать к этому можно лишь после ознакомления со спецификой конструкции и техническими характеристиками. Модернизация не должна отрицательно сказаться на эксплуатационных качествах и безопасности работы на станке.

Отличия учебного оборудования — его компоновка и расположение органов управления, которое должно быть таким, чтобы работать на станке без затруднений смог подросток невысокого роста.

Схема кинематическая токарно-винторезного станка ТВ-4

ТВ-4 Схема кинематическая токарно-винторезного станка

Кинематическая схема токарно-винторезного станка тв-4

Спецификация подшипников токарного станка тв-4

Назначение оборудования


Внешний вид

Одни из основополагающих правил проектирования подобного оборудования является его безопасность и простота настройки. Но одновременно с этими условиями в процессе работы учащиеся должны на наглядном примере ознакомиться с конструкцией и усвоить основные правила работы на токарном станке ТВ-4.

Изначально школьная модель предназначалась для выполнения всего спектра токарных операций. Для этого ее конструкция обладает классической компоновкой, свойственной для станков такого типа. На ТВ-4 можно сделать следующие типы токарных работ:

  • проточка и расточка стальных заготовок методом вращения;
  • подрезка торцов с высокой точностью;
  • нарезание резьбы. Однако следует учитывать, что станок рассчитан только для формирования метрической резьбы;
  • сверление.

Для увеличения функциональных возможностей оборудования необходимо провести его модернизацию. Это можно делать только после детального изучения специфики конструкции и технической характеристики. Каждый тип модернизации не должен негативным образом отразиться на эксплуатационных качествах станка, безопасности работы на нем.

Одним из свойств учебного оборудования является его компоновка и расположения органов управления. Они рассчитаны таким образом, чтобы работа на станке не затруднялась из-за невысокого роста или длины рук подростков.

Конструкция основных узлов токарно-винторезного станка ТВ-4

Токарно-винторезный станок состоит из следующих основных узлов: передняя тумба, задняя тумба, станина, передняя бабка, коробка подач, гитара, фартук, суппорт, задняя бабка, защитный кожух, корыто, электрооборудование, защитный экран.

Передняя тумба

Передняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях.

Приводной электродвигатель установлен на задней стороне тумбы, на передней — реверсивная кнопка включения и выключения электродвигателя.

Задняя тумба

Задняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях. В задней тумбе смонтирован щиток с электрооборудованием станка.

Станина станка

Станина служит для поддержания, закрепления и взаимного соединения всех узлов станка.

Станина станка коробчатой формы с окнами. Имеет две призматические направляющие.

Передняя направляющая служит для передвижения каретки, задняя — для перемещения задней бабки.

На передней стороне станины установлены ходовой винт и рейка

Станина установлена на две тумбы.

Передняя бабка токарно-винторезного станка ТВ-4

ТВ-4 Передняя бабка токарно-винторезного станка

Чертеж передней бабки токарного станка тв-4

тв-4 Передняя бабка токарно-винторезного станка

Чертеж передней бабки токарного станка тв-4

Передняя бабка токарно-винторезного станка тв-4

тв-4 Фото передней бабки токарно-винторезного станка тв-4

Фото передней бабки токарно-винторезного станка тв-4

тв-4 Фото передней бабки токарно-винторезного станка тв-4

Фото передней бабки токарно-винторезного станка тв-4

тв-4 Фото передней бабки токарно-винторезного станка тв-4

Фото передней бабки токарно-винторезного станка тв-4

тв-4 Фото передней бабки токарно-винторезного станка тв-4 с укороченным ведущим валом

Фото передней бабки станка тв-4. Вариант с укороченным ведущим валом

Передняя бабка (рис. 2 и 3) крепится в левой части станины. Установка коробки скоростей по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами с гайками.

Движение коробки скоростей передается от индивидуального электродвигателя через клиноременную передачу на шкив. Передняя бабка служит для поддержания обрабатываемой детали и сообщения ей вращательного движения. В станке типа ТВ-4 передняя бабка является и коробкой скоростей, поэтому в дальнейшем будет применяться этот термин.

Внутри коробки движение передается через вал 2 и шестерню 3, сидящую на валу неподвижно, на вал 4, на котором сидят неподвижные шестерня 12 и блок-шестерня 5; шестерня 6 участвует только в работе трензеля.

На валу 7 находятся блочные шестерни 8 и 11, которые перемещаются на валу по шпонке при помощи рукояток 1 и 2 (рис. 1). Рукоятка /имеет три положения, получаемые поворотом вправо и влево. Рукоятка 2 имеет два положения.

Тройная блочная шестерня 8 имеет возможность находиться в постоянном зацеплении с блоком 5 или шестерней 12 и тем самым передавать движение валу 7 и блочной шестерне 13, находящейся непосредственно на шпинделе станка 14.’

Шпиндель передает вращение обрабатываемой детали при помощи трехкулачкового патрона или планшайбы с поводком, которые поворачиваются на его резьбовую часть. При обработке деталей в центрах в шпиндель вставляется центр.

В коробке скоростей смонтировано устройство, позволяющее изменять направление вращения ходового винта и ходового валика, т. е. изменять направление перемещения суппорта. Это производится перемещением шестерни 15 в левое и правое крайнее положение рукояткой 3 (рис. 1).

При левом крайнем положении рукоятки шестерня 15 получит прямое вращение непосредственно от блока шестерен 16, расположенного на шпинделе. При правом крайнем положении рукоятки шестерня 15 получит обратное вращение за счет зацепления с паразитной шестерней 6, которая в свою очередь получает вращение от второй ступени блока шестерен 16.

Вращение вала 17 передается шестерне 18, которая находится в постоянном зацеплении с шестернями передаточного механизма и далее с механизмом коробки подач.

При среднем нейтральном положении рукоятки и шестерни 15 вращение от шпинделя не будет передаваться к коробке подач, т. е. ни ходовой винт, ни ходовой валик вращаться не будут.

Шпиндель передней бабки получает от приемного шкива шесть чисел оборотов. Таблица с указанием чисел оборотов шпинделя в минуту в зависимости от положения рукояток размещается на верхней крышке коробки подач.

Передняя шейка шпинделя вращается в двух упорно-радиальных подшипниках, а задняя—в радиальном подшипнике. Для регулирования осевого натяжения на шпинделе установлены две гайки. Для фиксации осевого перемещения валиков на передней крышке коробки скоростей установлены регулировочные винты 10. На передней стороне коробки скоростей имеется указатель уровня масла, на задней стенке — пробка для слива масла 22.

Передняя и задняя опоры шпинделя токарного станка тв-4

Шпиндель станка ТВ-4 смонтирован на 3-х подшипниках:

  • Передняя опора шпинделя — два однорядных радиально-упорных шарикоподшипника № 46207, класс точности Н, размер 35х72х17 мм
  • Задняя опора — шарикоподшипник радиальный однорядный № 206, класс точности Н, размер 30х62х16 мм

Подшипник № 46207 (7207)

Это шариковый радиально-упорный однорядный подшипник. Который прекрасно справляется как со значительными радиальными, так и с осевыми односторонними нагрузками (до 150% от неиспользованной допустимой радиальной). Для жесткой осевой фиксации (например, в станках, требующих высокой точности обработки) вала их устанавливают попарно.
В нашей стране выпуск их осуществляется на саратовском (3 ГПЗ) и Самарском СПЗ-4 (4 ГПЗ).

Если раньше широко применялись подшипники этого типа высокой степени точности, то теперь только шестой, поэтому и производятся только две модификации — 6-46207Е5, 6-46207Л (полиамидный и латунный сепараторы).

Импортные подшипники этого типа имеют маркировку 7207A. Сепаратор из латуни в номере отражается наличием буквы М, из полиамида — буквы D.

Размеры и характеристики подшипника 46207 (7207):

  • Внутренний диаметр (d): 35 мм;
  • Наружный диаметр (D): 72 мм;
  • Ширина (H): 17 мм;
  • Масса: 0,289 кг;
  • Диаметр шарика: 11,112 мм;
  • Количество шариков: 12 шт;
  • Диаметр борта наружного кольца: 60,2 мм;
  • Диаметр борта внутреннего кольца: 46,9 мм;
  • Грузоподъемность динамическая: 29 кН;
  • Грузоподъемность статическая: 16,4 кН
  • Номинальная частота вращения: 11000 об/мин.

Схема подшипника 46207 (7207) токарно-винторезного станка ТВ-4

Схема подшипника 46207 токарного станка ТВ-4

Регулирование шпиндельных подшипников на токарно-винторезном станке ТВ-4

Передняя опора шпинделя токарно-винторезного станка ТВ-4

Передняя опора шпинделя токарного станка тв-4

Регулирование радиального зазора передних подшипников и осевого зазора шпинделя производится посредством гайки 1 и контргайки 2 (рис. 11).

Произведя регулировку подшипников, необходимо проверить шпиндель на радиальный отжим. Для этого в коническое отверстие шпинделя нужно вставить оправку с коническим хвостовиком и свободной длиной 150 мм.

К центрирующей поверхности шпинделя подвести пуговку индикатора и за свободный конец оправки вручную отжать шпиндель.

При этом отклонение стрелки индикатора не должно превышать 0,02 мм. Кроме того, шпиндель должен легко провертываться.

Передаточный механизм (гитара) токарно-винторезного станка ТВ-4

ТВ-4 Гитара токарно-винторезного станка

Гитара токарно-винторезного станка ТВ-4

Передаточный механизм (рис. 4) служит для передачи вращения от шпинделя коробки скоростей к коробке подач. Механизм состоит из кронштейна 1, на котором смонтированы шестерни 7, 4, 2. Передаточный механизм характеризуется передаточным отношением, и для станка ТВ-4 оно составляет:

i = 24/60 * 40/64 = 1/4

Для этого станка такое передаточное отношение постоянно, так как сменные шестерни к станку не прилагаются.

Коробка подач токарно-винторезного станка ТВ-4

ТВ-4 Коробка подач станка токарно-винторезного

Чертеж коробки подач токарно-винторезного станка ТВ-4

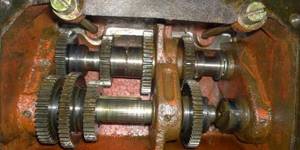

Фото коробки подач токарно-винторезного станка ТВ-4

Фото коробки подач токарно-винторезного станка ТВ-4

Коробка подач (рис. 5) получает движение от коробки скоростей через шестерни передаточного механизма. Механизм коробки подач дает возможность получить метрическую резьбу с шагом 0,8; 1,0; 1,25 мм и продольную подачу суппорта в пределах 0,08; 0,1; 0,12 мм на один оборот шпинделя.

Необходимые резьбы и подачи устанавливаются путем поворота рукоятки 4 (рис. 1), расположенной на передней крышке коробки подач.

Включение ходового винта или ходового валика осуществляется поворотом рукоятки 5 (рис. 1).

В положении, указанном на рисунке 5, осуществляется вращение ходового винта. При перемещении шестерни 9 вправо она выйдет из зацепления с шестерней 10 и войдет в зацепление с муфтой 11, которая передаст вращение на ходовой валик.

Таким образом, в конструкции коробки подач исключается возможность одновременного вращения ходового винта и ходового валика.

Изменение направления вращения ходового винта и ходового валика производится поворотом рукоятки 3 (рис. 1).

Для смазки механизма коробки подач в верхней ее части имеется корыто для заливки масла.

Масло на шестерни и трущиеся поверхности подается фитилями.

При работе необходимо следить, чтобы в корыте коробки подач постоянно находилось небольшое количество масла.

Суппорт токарно-винторезного станка ТВ-4

ТВ-4 Суппорт токарно-винторезного станка

Чертеж суппорта токарно-винторезного станка ТВ-4

Суппорт (рис. 8) предназначен для закрепления и перемещения резца. Суппорт имеет четыре салазки.

Салазка 1 перемещается в продольном направлении по направляющим станины.

Салазка 2 перемешается по поперечным направляющим салазки 1 и служит для поперечного перемещения резца.

Салазка 4, несущая четырехпозиционную резцовую головку, имеет только продольное перемещение по направляющим салазки 3, которая имеет возможность поворачиваться на 40° от среднего положения в ту или иную сторону.

Поперечное перемещение салазки 2 по направляющим нижней салазки 1 производится винтом 6 и гайкой 5.

Винт 6 приводится во вращение от руки рукояткой 12.

Сверху салазка 2 имеет углубление, куда входит выступ поворотной части верхнего суппорта; для закрепления поворотной части имеются 2 болта, головки которых входят в Т-образный паз салазки 2.

Верхнюю салазку 4 суппорта можно перемещать по направляющим вручную рукояткой 7, которая вращает винт 8. Направляющие станины, салазок и клиньев от продолжительной работы изнашиваются настолько, что между ними может появиться зазор.

Фартук токарно-винторезного станка ТВ-4

ТВ-4 Фартук станка токарно-винторезного

Чертеж фартука токарно-винторезного станка ТВ-4

С помощью фартука (рис. 7) можно производить механическую продольную подачу суппорта от ходового валика и от ходового винта, а также ручную продольную подачу.

Ручная подача осуществляется вращением маховика 1, насаженного на вал-шестерню 4, входящего в зацепление с шестерней 3, сидящей на валике реечной шестерни 2.

Реечная шестерня входит в зацепление с зубчатой рейкой, жестко прикрепленной к станине. Механическая подача от ходового валика 10 осуществляется червяком 5, связанным с валиком скользящей шпонкой. Червяк приводит во вращение червячную шестерню 11 и далее через кулачковую муфту и шестерни 13, 3 вращение передается на реечную шестерню. Для включения механической подачи надо рукоятку 6 повернуть на себя, при этом включается кулачковая муфта.

Фартук токарно-винторезного станка ТВ-4

Фартук токарно-винторезного станка ТВ-4

Задняя бабка токарно-винторезного станка ТВ-4

ТВ-4 Задняя бабка станка токарно-винторезного станка

Чертеж задней бабки токарно-винторезного станка ТВ-4

Задняя бабка служит для поддержания второго конца обрабатываемой детали. Корпус 1 расположен на основании 2, перемещающемся по направляющим станины станка.

В корпусе продольно переметается пиноль 3.

Пиноль имеет коническое отверстие (конус Морзе 2), в которое вставляется упорный центр или другой инструмент; сверла, развертки, патрон сверлильный и т. д. Перемещение пиноли производится маховичком 4, вращающим винт 5.

Особенности конструкции

Для повышения надежности станка тумбу его изготавливают из толстостенной листовой стали и дополнительно делают ребра жесткости. Благодаря данной конструкции основные рабочие узлы и органы управления удается разместить максимально эргономично.

Тумба — это основа конструкции. В задней ее части находится электродвигатель, необходимый для привода бабки шпиндельной. На лицевой панели располагается блок управления работой — кнопки включения/выключения и включения режима «Реверс». Все электрооборудование смонтировано тоже в задней части. Для профилактики и ремонта предусмотрена дверца доступа.

Основные элементы:

  • Передняя бабка в левой части станины. К ней для переключения скоростей подключается коробка. Конструктивно это один элемент. Вращение шпинделя передается при помощи 3-кулачкового патрона.
  • Коробка передач. Чтобы регулировать уровень подачи, поворачивается соответствующая рукоять. Схема работы исключает возможность одновременного вращения ходового винта и валика. Корыто в верхней части требуется для подачи смазки.
  • Передаточный механизм. Передает вращение коробке скоростей от блока шпинделя. Для нашей модели передаточное соотношение составляет ¼. Невозможно установить другие пары шестерней, поэтому соотношение здесь — константа.

Во время работы все время отслеживается уровень масла для смазывания коробки передач. В корыте постоянно должен быть хотя бы минимум смазки, иначе появляются перегрев и поломки шестерней.

На лицевой части оборудования имеется таблица с возможными значениями оборотов, позволяющая выбрать оптимальный режим эксплуатации.

Основные технические характеристики станка ТВ-4

Наименование параметраТВ-4ТВ-6ТВ-7
Основные параметры станка
Класс точностиННН
Наибольший диаметр заготовки над станиной, мм200200220
Наибольший диаметр заготовки над суппортом, мм12580100
Высота центров над плоскими направляющими станины, мм108108120
Наибольшая длина заготовки в центрах (РМЦ), мм350350330
Наибольшая длина заготовки в патроне, мм310
Наибольшая длина обтачивания, мм300300300
Наибольшая высота держателя резца, мм10 х 1212 х 1216 х 16
Высота от опорной поверхности резца до линии центров, мм1212
Наибольшее расстояние от оси центров до кромки резцедержателя, мм7878
Шпиндель
Резьбовой конец шпинделя, ммМ36 х 4М36 х 4М45 х 4
Диаметр стандартного патрона, мм100100125
Диаметр сквозного отверстия в шпинделе, мм1618
Наибольший диаметр прутка, мм1512
Конус Морзе шпинделя№2№3№3
Число ступеней частот прямого вращения шпинделя668
Частота прямого вращения шпинделя, об/мин120, 160, 230, 375, 500, 710130, 170, 235, 385, 510, 70060…1000
Число ступеней частот обратного вращения шпинделя668
Частота обратного вращения шпинделя, об/мин120, 160, 230, 375, 500, 710130, 170, 235, 385, 510, 70060…1000
Торможение шпинделянетнетнет
Блокировка рукоятокнетнетнет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм300300260
Перемещение суппорта продольное на одно деление лимба, мм0,50,250,25
Наибольшее поперечное перемещение суппорта, мм100100
Перемещение суппорта поперечное на одно деление лимба, мм0,0250,0250,025
Наибольшее перемещение резцовых салазок, мм508585
Перемещение резцовых салазок на одно деление лимба, мм0,0250,0250,025
Угол поворота резцовых салазок, град±45°±45°±40°
Число ступеней продольных подач суппорта338
Пределы продольных рабочих подач суппорта, мм/об0,08; 0,1; 0,120,08; 0,1; 0,120,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/обнетнетнет
Количество нарезаемых резьб метрических336
Пределы шагов нарезаемых резьб метрических, мм0,8; 1,0; 1,250,8; 1,0; 1,250,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовыхнетнетнет
Пределы шагов нарезаемых резьб модульныхнетнетнет
Пределы шагов нарезаемых резьб питчевыхнетнетнет
Задняя бабка
Конус Морзе задней бабки№2№2№2
Наибольшее перемещение пиноли, мм656565
Электрооборудование
Электродвигатель главного привода, кВт1,01,11,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм1440 х 470 х 10201100 х 470 х 1101050 х 535 х 1200
Масса станка, кг280300400

    Список литературы

  1. Паспорт токарно-винторезного станка ТВ-4, 1969
  2. Токарно-винторезный станок, модель ТВ-4. Руководство по уходу и обслуживанию, ГлавУчТехПром, 1973
  3. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  4. Батов В.П. Токарные станки, 1978
  5. Белецкий Д.Г. Справочник токаря-универсала, 1987
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  7. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  8. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
  9. Оглоблин А.Н. Основы токарного дела, 1967
  10. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
  11. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  12. Тепинкичиев В.К. Металлорежущие станки, 1973
  13. Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

  • Токарный станок ТВ-4. Видео
  • Школьные токарные станки. Обзор
  • Классификация и основные характеристики станков токарной группы
  • Выбор подходящего станка для металлообработки
  • Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
  • Графические знаки для токарных станков
  • Фрикционная муфта токарно-винторезного станка
  • Методика проверки и испытания токарно-винторезных станков на точность
  • Справочник заводов производителей токарных станков
  • Справочник токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Основные узлы и их особенности

Как сказано выше, станок ТВ4 выполнен по классической схеме компоновки. Его функциональные и конструкционные узлы достаточно стандартны и встречаются в промышленном оборудовании сходного назначения.

  1. Все исполнительные механизмы, привод и иные компоненты крепятся на станине — основном прочностном основании конструкции. Она изготовлена из чугуна, методом отлива заготовки, представляет собой две стойки. Левая тумба вмещает главный привод, асинхронный двигатель. Для его крепления предусмотрена подмоторная плита. Питается главный привод от трехфазной сети 380В, для питания оборудования от однофазной линии 220В — необходима установка преобразователя. В левой части станины расположена коробка подач, справа — узел задней бабки.
  2. Блок передней бабки шпиндельного типа включает коробку скоростей. Внутри корпуса из чугуна расположена система шестерен, получающая крутящий момент через клиноременную передачу. На передней части шпинделя расположены элементы трехкулачкового патрона, предназначенного для фиксации заготовки. Руководство по эксплуатации станка предусматривает заливку масла в коробку передач для правильной эксплуатации узла.
  3. Гитара является промежуточным узлом передачи крутящего момента от коробки скорости к блоку подачи. Она является ключевым элементом системы, приводящей суппорт в продольное движение. Передаточный коэффициент гитары не изменяемый, составляет 1:4.
  4. Коробка подач формирует крутящий момент на приводном валике или передает усилие на винт. В ее задачи входит изменение частоты вращения зависимых устройств. Коробка подач оснащена механизмом блокировки: при переходе с ходового валика на винт передача мощности прекращается. Это сделано с целью обеспечения безопасности. Инструкция гласит, что коробка подач должна смазываться заливаемым внутрь корпусом маслом.
  5. Суппорт станка — достаточно сложная система. Предусматривается ее перемещение разных типов: продольное по станине, вдоль направляющих, поперечное на собственных салазках, перемещение на системе верхних салазок. Для движения в продольном направлении есть автоматизированная подача от двигателей станка, остальная механика производится вручную, вращением соответствующих регуляторов. Такой принцип перемещения позволяет изменять положение резца. Ширина диапазона вариантов становится еще больше, если учесть, что верхние салазки имеют четырехпозиционный резцедержатель и могут поворачиваться на 45 градусов.

Последний важный функциональный элемент конструкции станка ТВ-4 — фартук. В задачу этого узла входит реализация схемы преобразования вращения валов коробки передач в поступательное движение суппорта. Описание работы фартука включает также выполнение с его помощью нарезки резьбы.

Электросхемы станка включают несколько значимых зон. Список включает:

  • электрическую схему питания двигателя главного привода;
  • систему защиты, представленную плавкими предохранителями;
  • магнитный пускатель реверсивного типа для главного привода;

понижающий трансформатор с выходным напряжением 12В, подводимый к электрооборудованию освещения рабочего места.

Схема электроцепей станка достаточно проста и при существующей потребности питания от сети 220В поддается модификации. В частности, доступно построение иного включения обмоток статора двигателя с установкой пусковых конденсаторов. Хорошие результаты достигаются и применением частотного регулирования оборотов двигателя.

Рейтинг
( 1 оценка, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
