При разработке ППР на монтаж металлоконструкций следует выполнить
- Подбор марок и количества кранов исходя из габаритов стройплощадки, масс монтируемых элементов, положения кранов, высоты монтажа и т.д.
- Рассчитать опасную зону при монтаже металлоконструкций. В случае выхода опасной зоны за пределы участка работ разработать дополнительные меры по безопасной работе
- Описать последовательность монтажа элементов по захваткам
- Показать графически монтаж элементов в плане и на разрезах
- Разработать схемы строповки
- Определить места положения монтажников, их обязанности, пути перемещения по стройплощадке
- Выполнить мероприятия по совместным работам монтажного крана и другой строительной техники
- Согласовать ППР на монтаж металлоконструкций с владельцем грузоподъемного механизма и заказчиком
Исходные данные
- Стройгенплан
- График производства работ
- Рабочий проект
- Перечень грузоподъемной техники (при наличии или рекомендованной)
- Особые условия монтажа (действующие здания, сооружения, ЛЭП, стесненные условия и т.п.)
Основные положения по безопасности труда:
Все работы должны производится в соответствии с требованиями:
— СНиП 12-03-2001 «Безопасность труда в строительстве» часть 1;
— СНиП 12-04-2002 «Безопасность труда в строительстве» часть 2;
— ГОСТ 12.3.005-75 Группа Т58 «Работы окрасочные»
— РД 10-198-98 «Типовой инструкции по безопасному ведению работ для рабочих люльки, находящихся на подъемнике (вышке)». (Утверждена постановлением ГосгортехнадзораРоссии от 02.04.98 № 21, дата введения 1998-07-01);
— ТОИ Р-66-13-93* «Типовой инструкции по охране труда для машинистов подъемников мачтовых, стоечных или шахтных». (Утверждена постановлением Госстроя России от 22 ноября 1993 г. № 18-48. Дата введения 1994-1-01);
— ТОИ Р-66-29-95 «Типовой инструкции по охране труда для маляров строительных» (Утверждена постановлением Минстроя России от 13 марта 1995 г. № 18-22 Дата введения 1995-07-01);
— ТОИ Р-218-36-94 «Типовой инструкции по охране труда для маляра» (Утверждена Федеральным дорожным департаментом Министерства транспорта РФ 24 марта 1994 г. Дата введения 1994-07-01);
— ТОИ Р-66-02-93* «Типовой инструкции по охране труда для работников, выполняющих верхолазные работы» Утверждена постановлением Госстроя России от 22 ноября 1993 года N 18-48 Дата введения 1994-01-01;
— ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» Утверждены постановлением Госгортехнадзора России от 18.04.95 № 20;
— ПОТ Р М-017-2001 «Межотраслевых правил по охране труда при окрасочных работах»;
— Санитарных правил при окрасочных работах с применением ручных распылителей.

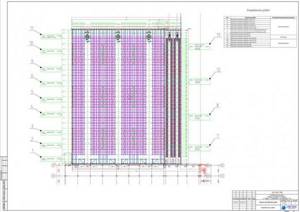

Как выглядит (пример) ППР на монтаж металлоконструкций
Заказать ППР
можно по телефону и электронной почте
+7(495)797-01-75
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
Исходные данные
- Проект организации строительства (ПОС)
- Рабочая документация
В соответствии с действующей нормативной документацией строительно-монтажные работы разрешается производить только при наличии проекта производства работ (ППР).
Работа без ППР – это прямое нарушение законодательства РФ.
Для успешного строительства необходимо заранее решить вопросы по организации и технологии производства работ, смоделировать строительную площадку и выполнить календарное планирование.
Разработка ППР заключается в детальной проработке технологии производства работ и организации строительного производства.
В данной статье собраны ответы на наиболее популярные вопросы, которые задают нашим специалистам.
Главным нормативным документом для ППР является действующий СП 48.13330.2019 «Организация строительства».
Выполненные проекты производства работ по монтажу металлоконструкций в промышленном строительстве:
ППР на монтаж металлоконструкций по объекту «Комплекс Аквапарк с гостинично-офисным зданием и апартаментами» на участке 4 ММДЦ Москва-Сити»
Проект производства работ на монтаж металлоконструкций. Объект: «Металлургический завод в районе ТЭЦ-4 г. Балаково Саратовской области Электросталеплавильный цех»
ООО «Дельта-К»
Разработка проекта производства работ на монтаж металлоконструкций здания по объекту «2я очередь реконструкции, реставрации и технического оснащения комплекса зданий ГАБТ по адресу: г. Москва, Театральная площадь, вл. 1»
Разработка проекта производства работ на монтаж металлических конструкций по объекту «Установка изомеризации легкой нафты. Эстакада печного блока и технологическая эстакада Объект: ОАО «Газпромнефть-МНПЗ»по адресу: г. Москва, мкр. Капотня, 2 квартал, д.1 корп.3»
Разработка проекта производства работ на монтаж металлических конструкций по объекту «Привязка технологических установок и объектов ОЗХ к внутризаводским технологическим трубопроводам и инженерным сетям ОАО «Газпромнефть- Московский НПЗ»
Разработка проекта производства работ на монтаж металлических конструкций по объекту «Резервная линия топливного газа. Объект: ОАО «Газпромнефть-МНПЗ» по адресу: г. Москва, мкр. Капотня, 2 квартал, д.1 корп.3»
Разработка проекта производства работ на монтаж металлоконструкций купола по объекту «Церковь «Иоанна Богослова под Вязом» (1825-1837гг.) г. Москва, Новая площадь, д.12»
Разработка проекта производства работ на монтаж металлоконструкций по объекту «Реконструкция механических очистных сооружений ОАО «Московский НПЗ». Трансформаторная подстанция ТП-310»
ООО «Строительные направления»
Разработка проекта производства на монтаж металлоконструкций по объекту «Автомойка с комплексом услуг и магазином сопутствующих товаров по адресу: Большая Косинская ул., вл. 8»
ООО «Фастон инжиниринг»
Разработка проекта производства работ по объекту «Склад и офисные помещения Люберецкий р-он, п. Томилино, ул. Гаршина, 11»
ООО «МВА-Сервис»
Разработка проекта производства работ на надстройку административного здания по адресу: г. Москва, ЦАО, Пожарский пер., д. 15 стр. 1
ООО «МЕРТОН СТРОИТЕЛЬСТВО И ИНЖИНИРИНГ»
Разработка проекта производства работ на монтаж металлоконструкций по объекту «Многофункциональный центр по продаже автоаксессуаров и обслуживанию автомобилей «НОРАВТО» по адресу: Московская обл., г. Климовск, ул. Молодежная, д.11»
ООО «Прогресс-Нева»
Разработка проекта производства работ на монтаж металлоконструкций по объекту «Спортивный комплекс с универсальным игровым залом в г. Ухта»
ООО «СК Промстройсервис»
Разработка проекта производства работ на монтаж металлоконструкций и фасада по объекту «Многофункциональный административный производственно-складской комплекс в г. Химки Московской области»
ООО «ВСК-Электро»
Разработка проекта производства работ на монтаж металлоконструкций по объекту «ОАО «МЗ Электросталь»
ООО «СТАЛЬ КОНСТРУКТОР»
Разработка проекта производства работ на монтаж металлоконструкций по объекту «Строительство делового центра. г. Москва, Новорязанская ул. вл. 26-28, Новобасманная ул. вл. 29»
ЗАО «ПРОКОНС»
Разработка проекта производства работ на основной период по объекту «Универсальный складской комплекс Зеленоградский АО, г. Москва»
ООО «Стройпрогресс»
Разработка проекта производства работ на монтаж металлоконструкций по объекту «Спортивный комплекс по адресу: г. Люберцы, ул. Электрификации»
Основные работы
4.1. Нанесение грунта на подготовленные поверхности, на болтовые и сварные соединения и восстановление дефектных участков.
Грунт Stelpant-PU-Zink наносится аппаратами безвоздушного распыления.
Для получения равномерного слоя и достаточной толщины покрытия, нанесение грунта на ровные поверхности производится за два прохода. Толщина сухого слоя грунта должна составлять 80 ÷ 100 мкм.
4.2. Нанесение лакокрасочного покрытия.
Поверхность, подготовленная к окрашиванию, должна быть сухой, обеспыленной, без загрязнения маслами и смазками (при наличии повторно обезжирить). После осмотра поверхности составляется акт о пригодности поверхности к окраске или делается запись в Журнал производства работ.
Нанесение лакокрасочных материалов следует производить методом безвоздушного распыления. В труднодоступных местах допускается нанесение лакокрасочных материалов с помощью кисти или валика.
Нанесение Stelpant-PU-Zink, допускается проводить в интервале температур от -10 °C до +35 °C и относительной влажности воздуха от 30 % до 98 %.
Нанесение эпоксидных и винилэпоксидных материалов (Виникор 62) допускается проводить в интервале температур от 0 °C до +35 °C и относительной влажности воздуха до 85 %.
Перед нанесением покрывных слоев («Виникор 62») производится, при необходимости, полосовая окраска кистью торцевых кромок накладок болтовых соединений, болтов, гаек и шайб.
Для обеспечения качественного покрытия при нанесении лакокрасочных материалов сопло распылителя должно располагаться перпендикулярно окрашиваемой поверхности на расстоянии, не превышающем 250 — 300 м.
Важно помнить
После написания документов ППР, убедитесь, что описанные действия соответствуют реальным действиям бригады. Чтобы уменьшить риск ошибки при подписании ППР и Технологических карт, важно:
- Составлять ППР на основе отчёта об оценке профессиональных рисков.
- Дополнительно к ППР разработать план спасательно-эвакуационных работ.
- ППР и ПСЭР разрабатывать с учётом особенностей каждого рабочего места.
- Проводить практическую отработку каждого документа на рабочем месте с учётом требований самих работников и их руководителя.
Почему нужен индивидуально составленный ППСР
При разработке документа нужно руководствоваться требованиями ГОСТов к разным технологиям. К их числу относятся электрошлаковая, ручная, автоматическая и полуавтоматическая электродуговая сварка, под флюсом, в защитном газе и др. Есть стандарты работы с конкретными материалами: арматурой, тавровыми балками, трубопроводами, разными типами сталей.
Но на специальных объектах действуют особые правила. Например, сварка резервуара может осуществляться по одному из трех ГОСТов (в зависимости от его назначения).
Соединяемые конструкции отличаются функциями, конструктивными особенностями. Поэтому требуется индивидуальная разработка ППР на сварочные работы. Этот документ должен учитывать специфические особенности места строительства и выбранных технологических процессов.
Когда разрабатывается ППР
ППР разрабатывается на объекты, для которых требуется разрешение на строительство (реконструкцию) в соответствии с Градостроительным Кодексом РФ. В остальных случаях ППР разрабатывается по требованию Заказчика (п.6.3).
ППР разрабатывается непосредственно перед началом производства работ.
Перед началом выполнения строительно-монтажных работ Подрядчик (п.5.19):
- Заключает с Заказчиком договор строительного подряда на строительство
- Получает от Заказчика копию разрешения на строительство
- Получает от Заказчика проектную и рабочую документацию, утвержденную в производство работ
- Принимает площадку для строительства по акту
- Согласовывает с Заказчиком состав Субподрядных организаций, заключает с ними договоры и координирует их деятельность
- Заключает договоры на поставку материально-технических ресурсов
- Заключает договоры с лабораториями на выполнение испытаний
- Составляет акт-допуск о возможном совмещении производства работ при реконструкции объекта действующего предприятия
- Разрабатывает проект производства работ (ППР)
- Обеспечивает инженерную подготовку территории строительной площадки
Разработанный ППР подтверждает готовность Подрядчика к выполнению строительно-монтажных работ.
наверх
Неответственные металлоконструкции, сборочные болты, арматурно-сварочный участок
В зависимости от решаемых задач ППР на сварочные работы может содержать специальные меры и технологические процессы. К их числу относится производство неответственных металлоконструкций на монтаже. Но для этого нужен производственный контроль качества согласно ГОСТ 23118. Его может выполнить только независимая лаборатория, которая имеет право проводить испытания и выдавать соответствующие документы.
Сборочные болты могут оставаться на своих местах или удаляться по завершении СР. Это зависит от ППСР и документации марки КМД.
Если на территории строительства есть арматурно-сварочный участок, действующие строительные правила (СП 70.13330.2012) допускают производство арматурных изделий и укрупнительную сборку ЖБИ при помощи сварочных работ. Составляется отдельный ППСР. Он содержит требования, аналогичные предъявляемым к заводской продукции.
