Как сделать снегоход с двигателем от скутера

Как сделать снегоход из скутера своими руками

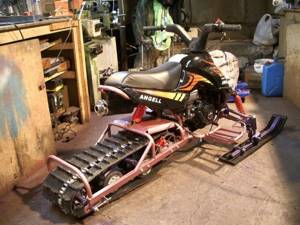

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов сборки снегохода из скутера своими руками. Главным образом что кардинальных изменений в конструкцию не внесено и скутер легко переделать из снегохода в вездеход) Мопед или скутер отличное и в меру экономичное средство передвижения, как по городу, так и по сельской местности. Данный вид транспорта особенно популярен среди подростков, ведь это промежуточное звено между велосипедом и настоящим мотоциклом) С наступлением холодов мототехника ставится в гараж и стоит там до весны, но не в нашем случае, потому как из скутера сделан отличный снегоход для поездок на рыбалку)

Лыжа заимствована от детского снегоката, в нижней части установлен направляющий из металла, чтоб на дороге снегоход чувствовал себя устойчиво. Так же лыжа имеет плавающее положение, тоесть при наклонах она остается плоско на снегу.

Защита гусеницы выполнена из стеклопластика, на вилку так же сделана декоративная облицовка и обтекатель на случай длительных поездок с встречным ветром. Для ног автор смастерил специальные упоры.

И так, давайте перейдем непосредственно к самой сборке.

Материалы

Инструменты

Пошаговая инструкция по сборке снегохода из скутера своими руками.

В качестве ведущей звезды использовано колесо от карта. На колесо одет металлический бандаж с зубьями сделанными из ПВХ трубы прикрученными мебельными болтами. Ведомая звезда от снегохода Буран, по бокам добавлены колеса от тележки. В качестве опорных катков использованы колеса от детского самоката.

Сборка гусеницы и установка на скутер. Из стекловолокна сделана защита на гусеницу.

Крепление лыжи и облицовка. Лыжа от детского снегохода. Испытания снегохода по рыхлому снегу.

Источник

Снегоходы из мотоблоков

Конструкция же снегоходов из мотоблоков значительно проще, независимо от модели мотоблока.

В них редукторный привод обеспечивает вращение двух колес. Поэтому чтобы сделать снегоход достаточно вместо стандартных колес установить широкие катки со снегозацепами.

Некоторые умельцы идут дальше, устанавливая на приводные валы гусеничные модули, представляющие собой три катка, закрепленных на оси, на которые надета гусеница. Ведущим катком обычно выступает средний, поэтому его делают зубчатым, а два остальных являются направляющими.

Читать также: Марка стали для шпонок

Здесь рассмотрены только самые популярные виды снегоходов на базе отечественных мотоциклов, а также мотоблоков. Хотя разновидностей снегоходов значительно больше.

Как правильно подобрать длину гусениц для снегохода вы можете узнать в нашей статье.

Детский снегоход Polaris 120 INDY, прекрасная модель для начинающих любителей активного отдыха.

Сделал самодельный снегоход с двигателем от мопеда: показываю конструкцию

Простой самодельный снегоход сделанный своими руками из запчастей от мопеда. Далее фото и описание конструкции снегохода.

Для изготовления самого просто самодельно снегохода потребуется старый мопед, сварка и немного металлолома.

Рама изготовлена из профильной трубы, рама установлена на опорные лыжи. Лыжи лучше приобрести готовые, все таки лыжи — это основа снегохода, но если не получиться, то можно и изготовить самостоятельно из дюрали.

Крепление мотора, так же переделывается под более широкую базу снегохода. Здесь можно обойтись обычными металлическими уголками и дуговой сваркой. Ведущее колесо с грунтозацепами так же легко изготовить самостоятельно. Передача вращения от мотора к колесу — цепная. Не пытайтесь делать огромные грунтозацепы, если в момент дачи полного газа под грунтозацеп самодельного снегохода попадет мерзлый грунт, то существует большая вероятность, что цепь порвется.

Глушитель можно изготовить своими руками.

Мопедовский пускач переделывается на ручной старт. Все равно в валенках запустить дергая заводной рычаг ногой невозможно.

Ящик сваренный под седушку на самодельном снегоходе хорошо использовать под хранение ключей и запчастей.

Как видите — сделать самодельный снегоход своими руками в гараже достаточно просто. Такой снегоход развивает довольно неплохую скорость по накатанному снегу и льду. Отличная самоделка для зимних поездок!

Источник

Второй вариант создания снегохода

Если в вашем арсенале имеется мотоблок, то очень, кстати, окажется его двигатель с 6-ю лошадиными силами. Для передвижения устройства понадобится иметь гусеницы.

Приобрести специальный установочный мотоциклетный набор можно на специализированных сайтах, которые посвящены теме создания снегохода своими руками. Благодаря такому оборудованию любой мотоцикл легко превращается в снегоходную машину.

Читать также: Можно ли заварить чугун полуавтоматом

Данный комплект, включает гусеничный двигатель с двумя гусеницами и сменную лыжу, устанавливаемую на место переднего колеса. Поскольку опорная площадь гусениц составляет не более 120 кг, то они являются отличным вариантом для портативного снегохода.

На следующем этапе устанавливается мотоблочный двигатель, сиденье и разборная передняя часть. Для достижения большей устойчивости снегохода необходимо использовать спереди две лыжи.

При изготовлении разборной рамы используются трубы размером 25*25 и 50*50 мм. Сиденья для снегохода можно взять от небольшого скутера, а руль – от велосипеда. Для обеспечения удобства во время движения 20-ти км двигатель со сцеплением целесообразно установить на быстросъемную платформу. Использование в конструкции рамы самодельного снегохода труб и колесных вилок от старых велосипедов позволит получить поворотные стойки.

Как видите, не так уж и сложно создать своими руками снегоход из мотоцикла.

Делаем снегоход из скутера своими руками

В хорошую погоду мото скутер с маленьким объемом двигателя всегда был востребован не только среди молодежи, а и у взрослых. Так как отличался своей простотой в управлении, легкостью и хорошей скоростью. Но к сожалению, когда наступают холода из-за небольшого диаметра колес, ездить на скутере становится очень неудобно, а в снежную погоду, даже одев зимнюю резину вовсе нереально.

Изучив различные журналы по мотоциклам, было подмечено, что в продаже существуют гусеничные движители, их можно установить вместо заднего колеса, что приведет к трансформации мотоцикла в снегоход.

Видео

Автор демонстрирует свое изобретение, в виде самодельного снегохода-вездехода. Техника прекрасно справляется с глубоким снегом и водными преградами. Этот аппарат прекрасно подойдет для экстремальных прогулок.

В сообществе «кулибин клуб» почему-то удалили мою запись. Может тут кому интересно будет:

Уже в эти выходные накинем лыжи, цепь и выедем! Правда пока без пластиковой облицовки.

Немного фото:

А это тот снегоход, что стоит на заднем фоне во всех выпусках:

Инструменты и материалы

Обязательными составными элементами будут:

опорные элементы (колеса, полозья либо гусеницы по своему выбору);

редукторное и передаточное звенья;

резервуар для топлива;

органы рулевого управления;

рама, на которую опираются все прочие компоненты.

Чаще всего снегоходы ставят не на гусеницы или лыжи, как обычно думают, а на широкие пневматические колеса.

Многие мастера используют велосипедные либо мотоциклетные диски.

Но самые увлеченные люди делают их своими руками. На изготовление гусениц может идти:

Дополнительно понадобятся:

передающая и принимающая импульс звезда;

одно или несколько сидений;

крепежные изделия (гайки, болты, шурупы);

Краеведение. Рефераты. Туризм

В сети Интернет, в том числе на канале ютьюб существует огромное количество технических решений (самоделок) для зимнего катания на мотоциклах и мопедах.

Самый простой вариант устойчивости мопеда на снегу три шипованных колеса

Принцип сезонного малобюджетного превращения вашего любимого железного друга в покорителя сугробов, городского снежно-ледяного месива и ледяных просторов сводится к решению всего двух задач уверенного сцепления с неоднородными кривыми поверхностями (шипы)

В полностью убитую шину от скутера, которую выбросили, или которую можно купить за полдоллара, вкручиваете саморезы. Изнутри конечно )))

и уверенного маневрирования вашего транспортного средства (лыжа на рессорной вилке). Чертежи с подробностями реального изготовления можно найти в Интернете.

Народные умельцы на всем постсоветском пространстве решают эти задачи примерно с одной логикой. И эта логика более эффективна, чем покупка специальных снегоходов. Все-таки на большинстве наших просторов собственный снегоход, а уж тем более дорогой в десятки тысяч долларов, вещь совершенно ненужная. А умение работать со своим родным мотоциклом или мопедом — вещь жизненно необходимая. Это круче чем секс!

Как выглядит фирменный мото-снегоход БМВ и что в нем самое важное?

Самое важное в фирменном снегоходе это управляемость (передняя лыжа) и вгрызание в снег (задняя ведущая гусеница). Ну и конечно амортизация

Конструкция гусеницы роликовая, поэтому, в отличие от склисовой системы снегоходов, на ней реально ездить хоть по болотам, хоть по зыбучим пескам. Хотя, валяться в болоте гораздо противнее, чем в чистом снегу, а по любому песку можно ехать на колесах. Но знать об универсальности Explorer стоит, хотя бы просто для широты кругозора.

Хотелось бы сказать, что среди тюнинговых комплектов, меняющих колеса на лыжу и гусеницу, Explorer отнюдь не эксклюзив. Другими фирмами предлагаются подобные варианты. Размеры, которые обеспечивают управляемость и безопасность:

Ширина лыжи	200 мм
Ширина гусеницы	292 мм
Регулировка лыжи по высоте	100 мм
Компенсируемый шарниром лыжи угол наклона мотоцикла	до 6 град
Цена	151 000 руб

Теперь о возможностях и достижениях наших родных самородков превращать ихнюю неродную технику в нашу непобедимую и непостижимую.

Scooter Yamaha jog Drift. Sladeways ice Дрифт на скутере Ямаха по льду Scooter-Moto Life Опубликовано: 28 сент. 2014 г. Scooter Yamaha jog Drift. Sladeways ice Дрифт на скутере ямаха jog SA16 по льду зимой на шипованой резине.

Шиповка Мото Резины — How To Spike Moto Tire Stuntexru Опубликовано: 14 дек. 2014 г. В видео показан нудный процесс шиповки покрышек от спортбайка строительными саморезами. На оба колеса ушло 10000 саморезов!

Чертеж рулевой лыжи для снегохода.

Один из вариантов рулевой лыжи для моторизованного снегохода, чертеж, размеры, материалы

Рулевая лыжа: 1 — лыжа (осиновая доска 180×15); 2 — подошва (алюминий, лист s1); 3 — направляющая (дюралюминиевый уголок 25×25); 4 — скоба (стальная труба диаметром 10); 5 — опорный кронштейн (СтЗ, лист s3); 6 — вилка стойки (от карданного шарнира); 7 — стойка (СтЗ, круг диаметром 32); 8 — корпус поворотного кулака (СтЗ, труба 032); 9 вилка поперечной рулевой тяги (от карданного шарнира); 10 — шарнир (болт М8); 11 — рычаг поворотного кулака с втулкой; 12 — штифт (болт М8); 13 — втулка (бронза, 2 шт.); 14 — ось (шпилька М12 с двумя гайками); 15 — втулка (капрон, 2 шт.); 16 — корпус шарнира (труба 1/2″)

Изготовление

Сделать своими руками снегоход из скутера не так уж сложно. Особых корректировок исходной конструкции не потребуется. В таком случае можно будет без проблем заменять гусеницы на колеса и обратно при изменении погоды. Гусеницы и ведомые звездочки советуют брать со снегоходов «Буран». Дополнительно применяют пару колес от детского самоката и пару некрупных колес от любой тележки (с добавлением роликовых подшипников).

Ведущее колесо должно меняться на движитель гораздо меньшего диаметра. Это связано с необходимостью корректировать передаточную пропорцию.

Дело в том, что на скутерах по умолчанию предусматривается проезд со скоростью от 40 до 60 км/ч, причем по первоклассным дорогам. При езде по заснеженным участкам нагрузка на мотор возрастает. Повышенная скорость также является источником риска.

Далее, ориентируясь на диск главного колеса, вырезают тормозной барабан и шлицы для ведущего вала. Диск малого диаметра крепят, предварительно пробивая отверстие в барабане дрелью. Избежать сползания гусеницы с колеса, скольжения во время движения помогает изготовление самодельных зацепов. Их получают, используя водопроводные трубы из ПВХ. Такие зацепы приходится вставлять в отверстия гусеницы.

Потом берут плоское кровельное железо и готовят бандаж подходящего диаметра. На таком бандаже фиксируют зацепы, используя мебельные болты. Расставлять крепежи надо на неизменном расстоянии. Шаг определяется размещением отверстий. Мягкую звездочку делают на базе простого колеса.

Раму получают, применяя металлический уголок и квадратные трубы. Габариты рамы и ее частей надо подбирать самостоятельно. При этом учитывают, на базе какого скутера делают снегоход и какая гусеница применяется.

Если нет пластиковых лыж от детских самокатов, можно изготовить точный деревянный аналог вручную. Крепление лыжи производят на переднюю вилку, используя особую стойку.

Обычно предусматривается 2 уровня свободы перемещения. Куда бы ни наклонялся скутер при движении, 100% плоскости лыжи остается точно на снегу. Стоит позаботиться об установке широкой опорной площадки для ног и некрупного декоративного щитка под переднюю вилку. Рекомендация: для дальних выездов зимой обязательно понадобится лобовое стекло. Типовые обвесы скутеров придется переделать, потому что они плохо переносят сильные холода и подвержены скоплению снега в «карманах».

Дополнительно монтируют кожух, защищающий гусеницу. Его формируют из поликарбоната, оргстекла либо иных синтетических материалов. Боковую часть кожуха вырезают аккуратно. Заготовку перекладывают на крупный лист, оказывающийся стенкой матрицы. На термоклей по периметру с равными промежутками фиксируем пластмассовые уголки.

После отрезания полосы гибкого пластика небольшой толщины, точно соответствующей по ширине кожуху, начинают сборку матрицы.

Потом нарезают стеклоткань на требуемые фрагменты. Все стыки обмазывают пластилином. Держать матрицу нужно примерно 24 часа.

Далее следует рассмотреть изготовление снегохода из китайского скутера с двигателем 50 кубов.

В этом случае:

раму делают из стального профиля 50х50;

привод берут из расширенного колеса;

тележку для гусеницы формируют из профиля и уголков, снятых со школьной парты;

в качестве шарниров используют сайлентблоки от Жигулей;

склизы делают из толстой водопроводной трубы (пластиковой);

для получения лыж применяют расширители для снегоходов.

Особого смысла устанавливать моторы 150 кубов и большего объема нет. Они реально нужны только людям, отправляющимся в дальние туристические поездки либо занимающимся охотой, рыбалкой профессионально. Вот так выглядит чертеж рамы самодельного гусеничного снегохода. Ширина во фронтальной плоскости составляет 0,7 м, а сзади — 0,4 м. Высота достигает 0,5 м, а общая длина — 1,25 м.

Начинаем переделку

Так как главная цель? использовать скутер по своему прямому назначению летом и как снегоход зимой, в конструкцию потребуется внести минимальные изменения. А именно? снять колёса и на месте переднего установить лыжу, на месте заднего? движитель.

Крепим лыжу своими руками при помощи стойки, у которой левая и правая стороны работают отдельно, независимо друг от друга (или, иначе, сверху рама из уголков, а снизу? прут). Такой тип конструкции крайне безопасен, поскольку, во-первых, это помогает оставаться лыже на снежной поверхности. Во-вторых, самопроизвольно скутер-снегоход не будет уходить в бок, не станет неуправляемым на льду, да и износ лыжи при переезде по асфальту минимален. К тому же прут? он же, по функции, конёк, обязан быть не прямым, а полукруглым, чтобы руль свободно поворачивался в разные стороны и на снегу, и на льду.

Продолжаем делать своими руками транспортное средство, и пришла очередь гусеницы, которая встаёт на месте заднего колеса.

Итак, понадобится ведомая звёздочка от снегохода?Буран?, два колеса, маленьких, с роликовыми подшипниками, колесо диаметром, как от мопеда. Итак, вырезаем из колеса мопеда шлицы с тормозным барабаном и, просверлив в нём отверстие, вставляем туда диск меньшего размера. Чтобы с получившегося колеса движитель не сползал, из тех пластиковых водопроводных труб, которые были использованы для гусеницы, делаем своими руками аналогичные зацепы.

Берём кровельный металл и своими руками изготавливаем из него бандаж, для чего на мебельные болты-глухари крепим зацепы на расстоянии, учитывая расположение отверстий на гусенице. То есть, закрепив бандаж на мопедном колесе с зацепами, получим ведущую звёздочку для движителя.

Теперь понадобится соединить бурановскую звезду с двумя роликовыми колёсами болтами М8, а в качестве оси будет использована шпилька (резьба М10). В качестве рамы для гусеницы подойдёт труба квадратного сечения и уголки из металла. Размеры какие-то определённые назвать трудно, так как в этом вопросе необходимо исходить из марки самого скутера и из размеров гусеницы.

Видео: Самодельный снегоход от деревенских умельцев

В зимний период использование мотоциклов в заводском оснащении практически невозможно.

Единственными, кто может хоть как-то двигаться по снежному покрову – это мотоциклы, оснащенные боковыми прицепами, а ведущее колесо переобуто в резину с глубоким протектором.

Но и то, не на всех поверхностях возможно использовать такие мотоциклы.

По не расчищенным дорогам иногда возможно перемещаться только на снегоходах. Но не у всех есть возможность приобрести снегоход, да и не всегда это экономически целесообразно.

В таком случае на выручку приходят «умелые руки». Ведь вполне возможно переоборудовать обычный колесный мотоцикл в полноценный снегоход, причем даже особо вмешательства в конструкцию не требуется.

Поэтому летом такой мотоцикл можно использовать по прямому назначению, а зимой переоборудовать его в снегоход.

Понятное дело, дорогие спортивные или туристические байки переделывать вряд ли кто согласиться, а вот отечественные «трудяги» переделать вполне можно.

Далее рассмотрим, как же можно сделать снегоход из самых распространенных советских мотоциклов – «Минск», ИЖ, Урал. Также рассмотрим в качестве снегохода мотоблоки, которые сейчас стали очень популярны в приусадебном хозяйстве.
