Как сделать станок для лего кирпича своими руками: чертежи и схемы


Виды станков для лего-кирпича и критерии выбора

Станок для лего может иметь ручной, гидравлический или электрический привод. Ручные станки стоят дешевле, но могут справиться лишь с ограниченным объемом выпуска. К тому же качество продукции на них получается несколько ниже, чем на электрифицированных.

По признаку производительности станки подразделяют на три вида:

  • Малая. В районе 1000 кирпичей в стандартную восьмичасовую смену. Выпускаются с ручным и электрифицированным приводом, стоят от 80 до 200 тыс. руб.
  • Средняя. 2-3 тысячи кирпичей в смену, электрифицированы, стоят от 200 тыс. руб.
  • Промышленные. До 800 кирпичей в час, стоят от 2 000 тыс. руб.

Гидравлический лего-станок

Станок с гидравлическим приводом, рассчитанный на небольшие объемы выпуска, достаточно компактен. Его размеры:

  • высота: 2 м;
  • ширина и длина — по 1,5 м;
  • вес — до тонны.

Для функционирования хватит пространства в 10 м2

Комментарии:

    кадыр 2.04.2015 10:33

в Казахстан отправляете по почте

Да, можно службой ЕМС — 125дол.США, идет 3-5 дней или по почте — идет 2-3 недели, стоимость 65дол.США доставки

Кадыр, добрый вечер В каком городе ты живешь, мне дешевле будет приехать за матрицей чем ЕМС доставка. Меня интерисует комплект за 160$ какой я буду на очереди.

Кадыр в каком городе Казахстана ты живешь, мне дешевле доехать чем ЕМС стоит. Меня интерисуют за160 $ когда дойдет до меня очередь?

Читать также: Разновидности диодов и их применение

Добрый день Михаил! Мы находимся в Александрии Кировоградской обл. Украина, карта проезда здесь: //msd.com.ua/img/map.php Матрицы лего производятся практически на склад(очередей нет, т.е. сейчас есть в наличии). По Украине доставка наложенным платежом, за границу — по полной предоплате.

До Волгограда автобусом сможите отправить?

К сожалению у нас нет представителей на границе, можем отравить наложкой в любой ближайший город к границе Украины на склад Новой Почты например, ближайшее отделение искать здесь: https://novaposhta.ua/office

В Волгоград у нас нет автобуса. У нас есть представитель в России(Старый Оскол) — можно сделать официальную предоплату на него на 20% больше, после предоплаты в течении 3 рабочих дней Вам будет послана матрица.

Здравстуй Рашид меня интерисует комплект за 160 доларов сколько нада отправить в старый оскол и как он отправит я живу в казахстане в северном и скакой стали делаете матрицы а чертежи на гидравлический станок есть

Добрый день! Чертеже на гидравлику нет, на ручной тоже пока не готовы, но можно взять за основу кирпичный станок, который мы более 7 лет иногда производим(спроса на него сильного нет): //msd.com.ua/zip/kirpichnitsa.zip Если хотите в Старый Оскол отправьте деньги на 20% больше, если нет доверия отправить мне. Можете мне: Шахидов Рашид Султанович инд.28000, Украина, Кировоградская обл. г.Александрия Любой системой перевода, желательно из этих: Золотая Корона ПриватМоней Юнистрим ВестерЮнион Контакт Коинстар МонейГрим С доставкой в Казахстан комплект матрицы-лего, короб сваренный и пустотники стоят 285дол.США(т.е. доставкой службой ЕМС — 125дол, идет 3-5р.дней, получаете по адресу бестаможенно и беспошлинно!)

Здравствуйте. Хотел бы купить комплект матрицы за 120 и дополнительно верхний и нижний пуансон.сколько будет стоить с доставкой до Алматы.Казахстан.

Хочу приобрести комплект матрицы и дополнительно верхний и нижний пуансон. Скажите, пожалуйста, сколько это будет стоить с доставкой до Алматы?

С доставкой в Алматы будет стоить 210 дол.США

Есть в наличии в Севастополе матрица с коробом за 160дол.США, с доставкой в Алматы будет стоить 170дол.США, т.е. ГлавДоставка показывает что всего 10дол доставка. Разкомплектовывать матрицу в Севастополе не будем.

Рашид дайте мне свой Крымский тел. номер, я живу в Крыму, я хочу приобрести один комплект, нам надо поговорить по телефону. Жду тел. номера на эл. почту.

Рашид ассалам алейкум хочу преобрести матрицу для лего живу чечне как свами связаться

Вот мой номер 89604416568

В Чечне(или Сев.Кавказ России) можете связаться с моим близким родственником и сделать предоплату через него: +7 928 7893104 Ильяс Стоимсоть полной матрицы с коробом и цилиндрами — 160 дол.США, стоимость доставки в Чечню или в Россию — 120дол.США итого — 280 дол.США

Хочу приобрести комплект матрицы и дополнительно верхний и нижний пуансон. Скажите, пожалуйста, сколько это будет стоить с доставкой в Беларусь

Добрый день.есть ли в наличии комплект в Севастополе?Или нужно заказывать?Какова цена матрицы на сегодня?И можно ли приобрести и сам станок?

Хочу заказать матрицу с цилиндрами и отправкою по Украине, сколько буде стоить?

Здорово. Я хотел спросить сколько будет доставка в кыргызстане и как мы будем купить ручной станков

Мой номер 702257562

Ручной станок с доставкой в Киргизстан стоит 970 дол.США

две боковые пластины на лего кирпич с фрезировкай и матрицу верх низ с доставкой Беларусь сколько будет стомть

220 дол.США с доставкой в Беларусь

ЗДРАВСТВУЙ ОДНОЙКА ЛЕГО КИРПИЧНЫЙ СТАНКА СКОЛЬКО СТОИТ ЭСЛИ ЗДЕС КУПИМ НА РОССИЮ Я МААДАНБЕК

Я СЛУШЫЛ САМЫЕ ДИШОВЫЙ 40 ТЫЙСЧА РУБЛЬ ЭТО ПРАВИЛЬНО

Сколько стоит готовый матриса с коробок свариные вкыргызстане

Как связаться с вами ?

Добрый день, интересует стоимость матрицы с доставкой в г.Пермь.

Здраствуйте. Мы занимаемся изготовлением матриц для лего кирпича и не только Матрица изготавливается на профессиональном оборудование с ЧПУ из износоустойчивой, калённой стали отличающийся повышенной прочностью (сталь 45 для изготовления матриц, использующихся для прессования, не подходит. ) Для механических и гидравлических прессов. Доставка по РФ и СНГ Цена ниже рыночной, качество выше.

Читать также: Диаметры дюймовых труб в миллиметрах

В наличии есть уже готовые матрицы.

+79688639475 WhatsApp или Viber [email protected]

примерно на сколько обойдется станок со доставкой в Узбекистан

ответ если можно в телеграмме на номер +998919861701 или в ВК Jurabek Khafizov

Телеграмм не пользуемся, есть ватцап, вайбер +38 050 4571330. Матрица с коробом и цилиндрами с доставкой в Узбекистан — 360 дол США

Rashid primerno skolko videt ruchnoy stanok s dostavkoy v Turkmenistane…

1150 дол США Если только матрица — 480 дол США

Good afternoon, I am interested in the cost of the matrix with delivery to Scotland where I live.

Добрый день! Полный комплект формы для лего кирпича, такой как на видео:

стоти 180 долларов США, доставка в Шотландию — 150 долларов США, итого 330 долларов США с доставкой по адресу.

Good day! A complete set of a Lego brick form, such as on the video:

costs $ 180, delivery to Scotland — $ 150, a total of $ 330 with delivery to the address.

Любые материалы сайта можно публиковать с ссылкой на источник Продвижение сайтов © 1999–2018 Карта сайта

Лего-кирпич появился на строительном рынке не так давно и быстро завоевал популярность. Сохраняя достоинства обычного кирпича, он обладает и собственными преимуществами. Такие кирпичи можно покупать готовыми, а можно приобрести или самостоятельно изготовить станок для их производства. Он будет экономически эффективен при большом объеме выпуска лего-кирпича.

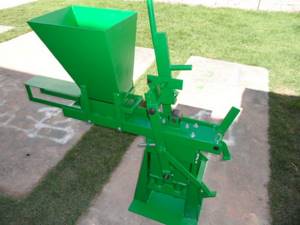

Принцип действия

Способ работы станка для лего-кирпича несложен.

Подготовленную рабочую смесь следует засыпать в бункер. Дозатором подают необходимое ее количество в матрицу для формовки. Потом рычагом смесь сдавливается.

Ручной привод позволяет достигнуть усилия до 2 тонн, гидравлический — 5-12 тонн.

После окончания хода рычага в рабочем отсеке получаются несколько (смотря по вместимости матрицы — от 3 до 15) готовых лего-кирпичей. Далее открывают рабочий отсек и извлекают отформованные лего. Ручной привод приводится в действие мускульной силой оператора, давление в гидравлической системе нагнетается гидронасосом, приводимым во вращение электродвигателем.

Технические характеристики

Основные показатели, по которым сравнивают различные модели станков при выборе, приведены ниже:

  • Ресурс. Выражается в гарантированном числе рабочих циклов. Для ручных станков показатель должен быть не ниже 500 000. Для моделей с электроприводом — от 1 000 000.
  • Рабочее давление. Чем выше показатель, тем прочнее получается продукция. Лего-кирпичи, формируемые на ручных станках с усилием в 2 тонны, лучше применять для строительства одноэтажных сараев и для украшения. В несущие стены годятся кирпичи, уплотненные усилием от 20 тонн.
  • Темп производства. Выражается во времени, затрачиваемом на выпуск одного лего. Обычно от 10 до 40 секунд. Зависит от числа ячеек в матрице.

Кроме указанных показателей, лего станок характеризуется режимами работы.

Как сделать формочки

Для изготовления форм необходима матрица, она представляет собой неподвижную деталь. Матрица имеет вид короба, у детали нет дна и крышки. Пуансон — необходимая часть. Это подвижное дно, которым оборудована форма. Когда форма сжимается, усилие переходит на смесь, создавая из нее кирпич.

Установкой управляет оператор. Пуансон двигается вниз и вверх, вы можете управлять им самостоятельно или доверить эту работу помощнику. Вы быстро соберете станок, кирпич можно начать делать сразу.

Когда процесс обработки будет завершен, изделие выталкивается из матрицы. Съемная крышка закрывает матрицу, она фиксируется на конструкции защелками.

На станке вы сможете производить изделия разной конфигурации. Такая возможность предоставляется благодаря тому, что вы можете изменить поверхность пуансона. Стоит отметить, что качество кирпича напрямую зависит от того, какой материал вы собираетесь использовать.

Имеет значение и сила сжатия. Кроме того, на него оказывает влияние качество смеси, которую вы помещаете в пресс для производства кирпича.

Режимы работы

Станки для кирпича лего могут действовать в ручном и полуавтоматическом режиме. В первом оператор все операции – погрузку смеси в бункер, подачу ее в рабочую камеру и увеличение усилия до требуемого значения — выполняет самостоятельно.

В полуавтоматическом режиме ему остается лишь загрузить смесь и достать готовую продукцию — все остальное устройство выполнит само. Такой режим повышает производительность в полтора — два раза и значительно увеличивает стабильность прочностных характеристик продукции.

В промышленных станках реализован и автоматический режим, в котором все операции происходят без участия оператора, но под его надзором.

Промышленное оборудование для производства лего кирпича

Станок может функционировать в ручном и полуавтоматическом режимах.

Смесь для производства кирпичей

Производство кирпича из глины основано на использовании грунтов, в которых содержится не более 10-14% глины. Для смеси не подходят заиленная почва и растительный слой. Если используются тощие грунты, то в них добавляется глина. Кроме того, нужно уделить внимание влажности смеси. Чтобы это проверить, нужно взять горстку земли и сжать в кулаке. В этом случае смесь должна образовывать комок, не оставляя на руках следов. Жирными грунтами называют те, в которых содержится много глины. Если их используют, то включают добавки в виде песка, шлака и золы.

Если комочки земли, свернутые в кулаке, не распадаются и не размазываются, то это значит, что такой грунт можно использовать. Чтобы повысить стойкость к влаге и прочность, в сырье допускается добавлять 16-18% гидратной извести-пушонки. С помощью добавки цемента в массу для изготовления кирпичей, можно увеличить прочность изделия практически в три раза. С такой добавкой смесь необходимо использовать в течение одного часа.

Расходные материалы и инструменты

Высокие показатели конечной продукции станка лего во многом определяются правильным подбором компонентов рабочей смеси.

В нее входят:

  • цемент марки 300-400, от 5 до 15%;
  • наполнитель — отсевные фракции щебенки — 80-90%;
  • вода;
  • пигмент для придания определенного цвета.

Потребуются также инструменты и вспомогательное оборудование для производства лего:

  • бетономешалка;
  • емкости для компонентов смеси;
  • виброуплотнитель;
  • погрузочно-разгрузочные приспособления;
  • транспорт.

Оборудование и инвентарь

Не стоит думать, что все это дорогостоящее оборудование. На вторичном рынке все это продается по низким ценам. К примеру, бывшую в употреблении бетономешалку объемом 180 литров можно найти за 5000 рублей. Новый глубинный вибратор можно приобрести по стоимости от 2000 до 5000 рублей. Бетонную площадку можно также изготовить собственными силами, затратив на это 7000-10000 рублей.


Для домашнего производства подойдет самый простой бетоносмеситель

Также понадобятся вспомогательный инструмент: лопаты штыковая и совковая, кельма, ведра, емкость пластиковая, ножовка, молоток, набор ключей и отверток, садовая тележка. Еще одной статьей расходов станет целлофановая пленка, которая понадобиться при сушке готовых изделий. Большинство из перечисленного инвентаря имеется почти в каждом доме и покупку этих вещей можно не вносить в общую смету.

Глубинный вибратор можно подобрать любой модификации

Преимущества и недостатки лего-кирпича

По сравнению с кирпичом из обожженной керамики лего имеет следующие достоинства:

  • совершенную форму, не искажаемую обжигом;
  • низкое поглощение влаги;
  • экологическая чистота производства;
  • простота технологии и низкие энергозатраты;
  • морозоустойчивость;
  • возможность проведения коммуникаций через отверстия в лего.

Применение лего кирпича

Имеет лего кирпич и свои минусы:

  • малый опыт эксплуатации строений не позволяет точно оценить срок службы материала;
  • отсутствие стандартов и упоминания материала в СНиПах задерживает его широкое применение на строительном рынке.

Удобство и практичность инновационного производства

Точного или универсального рецепта смеси, из которого можно делать лего-кирпич — не установлено. Состав каждой смеси подбирается индивидуально с учетом характеристик компонентов, использованных для его производства.

Основой смеси является цемент ПЦ500 и наполнитель в пропорции 15:85. Что касается наполнителя, то это может быть:

Какой из них выбрать, решается на месте производства, с учетом климатических особенностей региона. Кроме этого, необходимо учитывать, что глина понижает морозоустойчивость смеси, а, следовательно, и изготавливаемого кирпича.

Станок своими руками

На сетевых ресурсах размещено немало общих схем и детальных чертежей станков для производства кирпича лего.

Для изготовления простого станка для кирпича лего своими руками потребуется:

  • стальной лист 2-3 мм;
  • швеллер 10 см, толщиной 4-5 мм;
  • труба 89 мм для поршня;
  • труба 50 мм для рычага;
  • крепежные изделия;
  • грунт и краска.

Из оборудования понадобится:

  • сварочный инвертор;
  • угловая шлифмашина;
  • абразивная бумага.

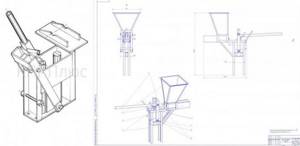

Чертеж общего вида станка для лего-кирпича
