Как сделать дисковый окучник для мотоблока своими руками чертежи для него

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

• дискового типа;
• листерный;
• пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

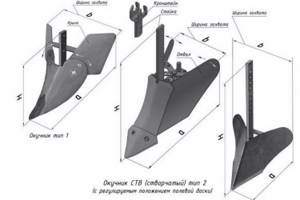

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

• Отлично сочетается с мотоблоком. При использовании такого инструмента на пониженной передаче мотоблока его мощность увеличивается. Поэтому намного возрастает эффективность перекапывания почвы, а также оказывает благотворное влияние на рабочий цикл инструмента.
• Очень удобное использование. При проведении рыхления и вскапывания почвы не требуется большой затраты физических сил. Правильно настроенное приспособление не требует дополнительного упора сзади, а продвигается по земле как бы самостоятельно.
• Универсальность применения. Такой инструмент удобно применять для рыхления почвы как в период посадки картофеля, так и во время вегетации растения.

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее, чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Об устройстве окучника

Конструктивные особенности окучника напрямую зависят от типа устройства, которых несколько.

• Дисковый окучник. Уже из самого названия понятно, что в конструкции данного окучника используются диски, точнее два диска, расположенные друг к другу под определенным углом. Кроме того, данные диски крепятся к специальной раме, которая непосредственно агрегатируется с мотоблоком через сцепку.

Более подробно о дисковом окучнике смотрите на видео:

• Активный окучник. Данный вид окучника называют еще пропеллерным, потому что в его работе используется поступательное и вращательное движение. Подобные окучники устанавливаются на мотоблоки, у которых есть две передние передачи.
• Нужно это для того, чтобы на второй передаче можно было не только рыхлить поверхность, но и перебрасывать землю из междурядных пространств.

• Листерный окучник. Это наиболее простой вид окучника, который постепенно теряет свою популярность в связи с меньшей эффективностью, по сравнению с двумя предыдущими типами устройств. Конструктивно они представляют собой два листа, соединенных между собой, по форме похожи они на что-то вроде крыльев.

Листерный окучник

С помощью данных инструментов можно формировать борозды, после чего осуществлять саму посадку картофеля. В дальнейшем, когда кусты сформируются до оптимальных размеров, можно производить окучивание этими же инструментами.

Таким образом, ряды получаются очень ровными и аккуратными, что не только улучшает визуальное восприятие, но и помогает клубням картофеля лучше формироваться и быстрее созревать в кусте.

Окучник для мотоблока Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко своими руками, чертежи и видео изготовления которого можно найти в общем доступе, представляет собой оптимальный выход из ситуации, когда нет лишних денег на приобретение навесного оборудования.

К тому же, самостоятельное изготовление того или иного технического средства позволит существенно сэкономить на последующей эксплуатации самого мотоблока.

Окучник своими руками

Что потребуется для изготовления

Сделать ручной окучник своими руками может каждый огородник. В процессе работы понадобится определенный набор инструментов и материалов:

• сварочный аппарат;
• трубогиб, паяльная лампа либо газовая горелка;
• газовый резак;
• газосварочный пост;
• болгарка либо углошлифовальный аппарат;
• дрель с комплектом твердосплавных сверл для работы с металлом;
• полая водопроводная труба диаметром 1 дюйм;
• листовая сталь толщиной 2–3 мм;
• полая труба с сечением размером 0,37 дюйма.

Подготовьте набор слесарных и строительных инструментов, которые могут пригодиться для изготовления самодельного окучника.

Изготовление листерного распашника

Такое сельхозорудие для мототехники является классическим нерегулируемым приспособлением, применяемым чаще всего. Для его изготовления необходимо набросать либо применять уже готовую чертежную документацию, по которой выполнить все мероприятия будет легко и просто.

• Основу сооружаем из железного листа 3-миллиметров толщиной. Она будет сталкиваться с противодействием почвы, следовательно, обязана быть предельно прочной.
• Держатель выполняем из металлической полосы, шириной 4 миллиметра, запчасть необходимо закалить.
• Полевая доска изготавливается из стали толщиной 5 миллиметров. Закаливание ее осуществляется в несколько шагов посредством газовой горелки.

• Стойку выполняют из железа толщиной 8 миллиметров, поскольку она будет тем компонентом, на который ляжет вся нагрузка.
• Крылья для орудия выполняем из железа толщиной в 2 миллиметра, они обязаны согласовываться с параметрами избранной схемы, поскольку только так их можно пристыковать к основе.
• Затем они немножко изгибаются и варятся к основе.

Читать далее: Как построить гнезда для индоуток своими руками: чертежи
Если требуется настроить пропашник, надо крылья зафиксировать к основе посредством шарнирных соединений. Штанги для настройки угла монтируются в хвост основы. Можно также создать 2-рядное приспособление, за счет которого темп работы увеличится вдвое. В этом случае необходимо к построенной конструкции прибавить тяговые механизмы, а крепежи создать подвижными, что даст возможность корректировать размер рядов.

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Советы по эксплуатации

Перед рыхлением грунта на грядках необходимо убрать сорную траву. Её можно оставить на участке для предотвращения испарения влаги под солнечными лучами, используя в качестве мульчи. После уборки сорняков приступают к работе. Чтобы правильно окучить картошку, необходимо настроить приспособление на нужный размер грядки. Для этого на дисковом устройстве выставляют расстояние между резцами, а у плужкового – угол заглубления. Последний изменяют вращением талрепа.

К сведению! Правильно настроенный инструмент не повредит корни растений. Прилагаемое усилие для его перемещения будет минимальным.

Когда окучник настроен, им делают пробный заход в месте, где нет растений. После получения удовлетворительных результатов можно приступать к работе. Культивацию лучше выполнять в пасмурную погоду или вечером: потери влаги из грунта будут минимальные, а обнажившиеся клубни не получат ожог на солнце. Если после первого окучивания образовался гребень недостаточной высоты, делают второй заход. Твердую земляную корку, которая осталась после обработки, разбивают тяпкой или мотыгой.

Вас может заинтересовать: Как окучивать картошку культиватором, мотоблоком, дисковым окучником: советы Окучивание картофеля – это обязательная процедура для правильного выращивания овощной культуры. Данная процедура…Читать далее…

Зачем нужно окучивание

Некоторые садоводы обходятся при выращивании картофеля и без окучивания грядок. Однако, для того, чтобы вырастить по-настоящему хороший урожай крупных корнеплодов, окучивание проводить необходимо.

Эта процедура позволяет обеспечить корням растения лучший доступ воздуха, а также она способствует сохранению влаги. Кроме того, окучивание приводит к тому, что у растения начинают развиваться столоны (боковые побеги), в результате чего образуется больше клубней.

Конечно, можно окучить картофельные грядки и с помощью ручного инструмента, однако, этот способ подойдет, только если грядки небольшого размера. Для больших площадей необходимо использовать окучник, значительно ускоряющий и упрощающий процесс работы

Также стоит обратить своё внимание на то, для чего необходима картофелекопалка для мотоблока Нева, и какова её цена

Нюансы одно- и двухрядных устройств

На мотоблок можно установить один или два окучника. Однорядными бывают листерный и пропеллерный, тогда как в паре могут применять все типы. В зависимости от их количества, меняется характер культивации. При обработке грядки одним окучником проход осуществляют с каждой стороны, а колеса мотоблока размещают в колее между растениями. Такой способ культивации не позволяет получить высокую производительность.

Двухрядные окучники для мотоблока повышают эффективность культивации. За один проход, формируется гребень с обеих сторон грядки. Однако при работе пользователю приходится контролировать зону контакта с двух сторон. Часто это приводит к повреждению корней растений. Удобством таких моделей является возможность регулировки ширины окучивания, что позволяет подогнать ее под нужные параметры.

К сведению!

Для извилистых грядок больше подходит применение однорядного способа обработки.

Дисковый окучник для мотоблока

Своими руками для мотоблока Нева изготовить дисковое устройство можно. Для этого подойдут подручные материалы, что снизит себестоимость готового изделия. Подготавливают лист стали. Достаточно толщины в 2 мм. Вырезают круглые диски – 2 штуки. Необходимо заточить каждый край, чтобы предотвратить сопротивление грунту при работе.

Тщательно соблюдают все этапы:

1. Элементы изгибают молотком. Одна сторона будет вогнутая, другая выпуклая. Так лопасти смогут больше загребать почву и выполнять присыпку растений.
2. Крепежными болтами, сварки соединяют стойку, талреп, Т-образный поводок.
3. Для скрепления колес применяют переходники.
4. Между лопастями должно быть расстояние равное ширине междурядий на грядке.

На заметку! При помощи талрепа обеспечивают угол поворота в вертикальной плоскости.

Всю конструкция за счет поводка устанавливают на кронштейн мотоблока, закрепляя болтами, стопорными элементами. Оборудование для вспашки готово.

Самостоятельное изготовление окучника

Конечно, изготовление окучника простым занятием назвать нельзя. Здесь понадобится умение проведения сварочных и слесарных работ. Но зато это позволит вам сэкономить довольно приличную сумму и сделать устройство, наиболее удобное для пользователя.

Для проведения работ могут понадобиться следующие инструменты:

• Дуговой сварочный аппарат.
• Дрель электрическая с набором надёжных свёрл разного диаметра.
• Болгарка и несколько насадок и дисков в комплекте.
• Наждак электрический.
• Газовая горелка, предназначенная для нагрева металла при его закаливании.
• Верстак с тисками.
• Различные напильники.
• Расходный крепёжный материал (болты, гайки, заклёпки).

Изготовление окучника листерного типа

Для изготовления такого приспособления необходимо из листа стали толщиной 2 мм вырезать две одинаковые части. Затем нужно выгнуть эти пластины так, чтобы радиусы изгиба совпадали. После чего производится сварка этих поверхностей и обработка швов, чтобы получить идеально ровную плоскость. Качество зачистки существенно влияет на лёгкий ход устройства и отсутствие забивания грунтом плохих стыков.

Особое внимание нужно уделить прочности стойки окучника, так как она несёт основную нагрузку при работе устройства.

Изготовив два таких устройства и соединив их своеобразным способом, получим устройство для двухрядной обработки почвы.

Если изготовить такое приспособление с регулируемой системой крыльев, основываясь на шарнирном соединении и установив на конце прибора подвижные штанги, регулирующие угол наклона конструкции, получится регулируемый двухрядный окучник.

Дисковый окучник для мотоблока

Изготовление дискового устройства можно произвести с помощью подручного материала, что позволит значительно уменьшить его стоимость.

Основные этапы изготовления дискового устройства:

• Из стального листа толщиной 2 мм вырезаем два круглых диска и затачиваем их края для уменьшения сопротивления при врезании в почву.
• При помощи молотка делаем изгибание элементов: одна сторона должна быть вогнутой, другая получается выпуклой. Такая форма диска лучше загребает землю и присыпает ею растения.
• Специальными крепёжными болтами и сваркой соединяем между собой стойки, тарлепы и Т-образный поводок.
• Сами колёса дискового устройства соединяем переходниками.
• Расстояние между дисками делается равнозначным размеру междурядий.
• Угол поворота дисков по вертикали обеспечивается за счёт тарлепа.
• Затем всё устройство через поводок крепится к кронштейну мотоблока при помощи болтов и стопорных элементов.

Когда и как использовать окучник?

Изготовленный самостоятельно окучник можно использовать не только для обработки картофельных кустов, но и для посадки овоща.

• Прикрепленным к мотоблоку оборудованием проходят по полю, раздвигая отвалы. Для этого можно увеличить захват крыльев. Ширина колеи при посадке семенных клубней не меньше 60 сантиметров. Когда борозды после прохода окучником подготовлены для посадки, остается разложить в них картофель на одинаковом расстоянии друг от друга. Затем проводят засыпку также с окучником. Не забывают при первой процедуре оснастить мотоблок грунтозацепными колесами. Засыпка потребует оснастки обыкновенными резиновыми колесами.
• Основная функция приспособления – это окучивание картофельных кустов. Проводят операцию только тогда, когда земля увлажнена дождем или росой. Окучивание сухим грунтом погубит урожай овощей.
• Окучивают первый раз картофель, когда высота стеблей достигнет 15 сантиметров. Рабочее приспособление присоединяют к мотоблоку, выставляя стойку вертикально. Когда устройство начинает зарываться в землю или выходит из нее, то стойку немного наклоняют назад или вперед.
• Выставлять перед работой ширину между нижними точками дисков надо обязательно. Она может варьироваться от 35 до 70 сантиметров. Угол атаки не меняют, иначе окучник будет наклоняться вбок.
• Не забывают о размере колес мотоблока. Ширина их должна быть в пределах 15 сантиметров, а диаметр – в 70. Тогда колеса не повредят растения. Регулировку параметров на дисковом окучнике проводят поводком.
• Второй раз окучивают картофель перед цветением. За сезон достаточно двух процедур обработки поля.

Если правильно соблюдены параметры устройства, то кусты картофеля не будут повреждены и окучивание их пройдет с пользой для будущего урожая.

Больше информации можно узнать из видео:

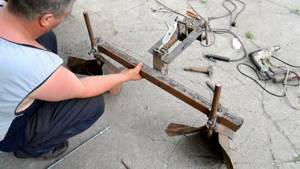

Как сделать своими руками?

Любое оборудование проще изготовить, если есть соответствующий чертеж с заданными размерами. Алгоритм изготовления инструмента требуется сначала:

• нарисовать чертежи на бумаге;
• сделать шаблон в полном размере, по которому потом будут выкраиваться стальные детали;
• выгнуть заготовки дисков по уровню, пока не будет достигнуто параллельных линий радиуса;
• организовать сварочные работы, аппаратом с соответствующей мощностью для используемого металла;
• сварочные края зачистить наждаком;
• стойки и талрепы скрепить болтами;
• элементы конструкции сварить;
• расположение дисков отрегулировать.

Необходимая толщина стали для дисков – 2-3 мм. Расстояние между элементами может варьироваться от 35 до 70 см. Стойки и кронштейны выполняются из обычных водопроводных труб диаметром до 20 мм, толщиной стали около 2 мм.

Необходимые материалы и инструменты

В качестве дисков допускается использовать обычные крышки от кухонной посуды диаметром от 40 до 60 см. Эти параметры выбираются экспериментальным путем и связаны с силовой тягой мотоблока. Слишком тяжелое устройство агрегат может просто не потянуть. Элементы соединителей заменит полая труба диаметром не менее дюйма, с метровой величиной.

Назначение тяговой силы выполнит полая труба сечением 3⁄4 дюйма. Для поводка нужно выбрать стальные изделия Т-образного вида. Для сцепления дисковых элементов пригодятся регулируемые переходники. Роль крепежных элементов будут играть болты. Элементы скрепляются сварными швами, выгибаются турбогибом или при помощи газовой лампы. Если конструкция изготавливается для мотоблока, следует предусмотреть кронштейн. Ручному инструменту нужны удобные ручки.

Изготовление

Сделать окучник для популярных мотоблоков «Угра», «Беларус 09Н-02», «Мотор Сич» можно по одинаковому принципу. Основные оси, на которые навешиваются диски, подгоняются под параметры мотоблока. Детали соединяются между собой сваркой. Главным условием для дисков является симметричное расположение. Оба элемента монтируются под углом, а лучшим вариантом соединения будет регулируемое при помощи переходника. Элементы держателей сгибаются при помощи турбогиба, а затем присоединяются к оси сваркой. Надежность креплений нужно проверить, а края сварки зачистить.

Элементы присоединяются к оси буквой Т. Собранная конструкция устанавливается к мотоблоку при помощи кронштейна. Стопор можно вставить внутрь профильной трубы и плотно прижать. Доработка окучника производится перед посадкой картофеля. Это позволить своевременно устранить недочеты и не испортить урожай.

В процессе работы вы сможете выставить оптимальную скорость, которая будет соответствовать мощности вашего мотоблока. Механизмы, сделанные своими руками, позволяют не только сэкономить на навесном оборудовании для мотоблока, но и облегчить ручной труд. Даже если агрегата с силовым устройством в хозяйстве нет. Самодельный ручной дисковый окучник окажется неплохим помощником, к тому же сэкономит средства на покупке оборудования.

Сборка

Основные элементы ручного дискового окучника остаются теми же. Сборка изделия проще, так как два диска окучивателя соединяются между собой обычной втулкой или сваркой через трубу, которая будет играть роль перемычки. Ручные модели не предполагают регулирования угла соединения, поэтому работа с ними возможна по междурядьям со стандартным расстоянием. Свободному вращению дисков вокруг оси будут способствовать ступицы. За счет вращения инструмент будет легко входить даже в тяжелый плотный грунт.

Элементы с дисками соединяются с балкой, для соединения которой пригодится сварочный аппарат. В качестве соединителей можно выбрать анкерные болты. Такие крепежи позволяют легко разобрать садовый инструмент.

Для управления аппаратом пригодится ручка. В качестве которой можно выбрать руль от старого велосипеда или другой подобный инвентарь. Она закрепляется на балке и выравнивается по росту человека, который будет управлять окучником.

Кстати, на ручной окучиватель можно приспособить и колеса от старого велосипеда. Если их прикрепить к раме впереди, это значительно снизит нагрузку на оператора. Некоторые умельцы применяют в сборке и велосипедную раму, устанавливая вместо педалей диски окучника. В конструкции остается руль и одно колесо.

Создание пропеллерных устройств

Стоит рассмотреть, как собрать активные окучники (пропеллерные).

Для сборки понадобятся следующие инструменты и материалы:

• металлический пласт толщиной 2 мм;
• аппарат для сварки металлов (дуговой);
• болгарка с дополнительными дисками;
• расходный материал (болты, гайки и т.д.);
• дрель;
• подшипники и сальники;
• т-образный поводок и стойка.

Активные или роторные окучники пользуются большим спросом. Их можно делать как однорядными, так и двухрядными.

Окучник двухрядный роторный имеет свои преимущества: с его помощью культивация картофеля происходит в 2 раза быстрее.

Метод сборки аналогичен с изготовлением дисковых окучников. С мотокультиватором они соединяются при помощи кронштейнов и стойки с т-образным поводком. Расстояние между лопастными дисками выбирает сам владелец, подгоняя под размеры своего культиватора и ширины рядов.

Двухрядные окучники — это тот же листерный прибор, только вместо одного «треугольника» прикрепляют два.Для изготовления понадобятся:

• 4 металлических лиса толщиной от 2 до 4 мм;
• инструменты для сварки и крепления.

Из более плотных листов металла изготавливают основание самого изделия. Оно должно быть более тяжелым, чем сами окучиватели, т.к. на него ложится основная нагрузка и тяжесть при работе.

Окучиватели изготавливают из тонкого пласта металла, изгибая крылья во внешнюю сторону. При этом следует применить трубу нужного диаметра.

В остальном крепеж совпадает по технологии с дисковыми окучивателями.

Для лучшей работы можно смонтировать дополнительные крылья к инструменту. Их прикрепляют к основанию по системе шарниров на предусмотренные штанги.

Углы наклона крыльев можно регулировать, что делает легкой даже самую тяжелую работу.

Зная принцип изготовления самодельных окучивателей, можно сделать вывод о том, какой окучник является лучшим в работе, а какой легче собрать. Технология применяется одна и та же, за исключением малых деталей для каждого вида окучивателя. От способа сборки и типа оборудования зависит настройка приспособления. Не покупая заводские плуги, а изготовив их своими руками, можно сэкономить денежные средства.

На роль дисков прекрасно подходят отработанные диски резака сеялки либо циркулярные пилы, которые монтируются на подшипники.

1. Диски необходимо монтировать под углом, соблюдая дистанцию промеж их нижних точек. Кроме того, принципиальным условием является их симметрия, в противном случае мотоблок будет несколько уводить в сторону.
2. Все детали необходимо связать посредством электросварки либо болтов, диски сопрягаются настраиваемыми адаптерами.
3. Фиксируются также талрепы (винтовые стяжки), стойки и поводок.
4. Далее необходимо применять перемычку с крыльями, чтобы зафиксировать орудие на мотокультиваторе.
5. Не меньше значимым фактором является грамотный выбор глубины погружения и угла наклона, для этого на держатель напрессовываются подвижные компоненты с креплением болтами.

Для работы потребуется надежная толстая сталь, шлифмашина и агрегат для сварки. Первыми делаются оси, которые необходимо подогнать к мотокультиватору. После нужно создать стойку и основу, которые варятся сваркой. Сразу же нужно подобрать дистанцию промеж насадок, конфигурацию грунтозацепов и угол монтажа, что даст возможность предельно продуктивно выполнять культивацию почвы.

Монтаж орудия для окучивания на мотокультиватор предполагает грамотную регулировку наклона полевой доски и глубины погружения, которая обязана быть поменьше, чем у плуга. Прежде чем, приступить к использованию окучника, необходимо проделать такие мероприятия.

1. На мототехнику монтировать сцепное устройство и колеса, потом добавить окучник.
2. Мотоблок устанавливают на равную плоскость, а орудие для окучивания опускают к земле и фиксируют на сцепное устройство.
3. При установке оснащения следует смотреть, чтобы стойка сельхозорудия была в вертикальном положении. Это обеспечит регулировку необходимого наклона полевой доски.
4. Затем оснащение приземляется либо чуть-чуть погружается в почву, чтобы оно очутилось ниже опорной плоскости грунтозацепов.

Необходимо сделать пробное окучивание и поглядеть: если оснащение зарывается в почву, отведите стойку вперед, немножко задрав носок. При выходе из грунта стойка отводится обратно посредством опускания носка. Главное – принимать во внимание ширину промеж рядов, откорректировав действующие элементы конструкции.

Особенности эксплуатации и обслуживания

Установка окучника на мотоблок требует соблюдения правил регулировки угла атаки и глубины погружения, при этом она должна быть меньшей по сравнению с плугом. На окучиватель устанавливают колеса и сцепку, после этого его присоединяют к основному агрегату. Мотоблок устанавливают на ровную поверхность, при этом окучиватель опускают и соединяют посредством сцепки.

Осуществляя монтаж навесного оборудования, оператор старается следить за тем, чтобы стойка окучивателя располагалась вертикально. Именно такое положение необходимо для правильной настройки оптимального угла атаки. После этого навеску опускают к земле или даже немного углубляют в нее

Важно, чтобы оборудование располагалось ниже опоры почвозацепа

Перед тем как приступить к основной работе по вспашке либо окучиванию земли, надлежит провести пробную обкатку на небольшом участке

Важно работать в хорошую погоду, предварительно проверив заточку рабочих элементов. Кроме того, перед тем как приступить к работе, необходимо оценить состояние почвы

Наряду с этим необходимо определить оптимальную скорость работы, поскольку правильно подобранный показатель будет способствовать большей эффективности и качеству работы. Например, если скорость будет большой, окучник будет попросту раскидывать землю в две стороны вместо создания горки и борозды. Когда оборудование в процессе работы излишне углубляется в почву, надлежит отклонить стойку вперед, для чего приподнимают носок.

Когда необходимо посадить картофель с помощью окучника и мотоблока, предварительно надлежит сделать отметки с расстоянием примерно в 65 см. После этого создают борозды и раскладывают в них посадочный материал. После этого колеса нужно сменить прорезиненными, выставив крылья в максимально широкое положение. Поставив агрегат в междурядье, проходят мотоблоком весь ряд, засыпая землей посаженый картофель.

Настройка дискового окучника предусматривает в первую очередь его верное направление относительно борозды. Устройство должно располагаться параллельно по отношению к грядкам с заданными углом и шириной захвата.

Именно это определит глубину обработки почвы (глубину борозды). Если же на мотоблок устанавливают окучник двигающегося типа, необходимо отрегулировать ширину и высоту гребня.

В дисковой модели можно настроить ширину обработки. Для этого нижние точки дисков отводят в стороны примерно на 40–70 см (конкретное значение будет зависеть от расстояния междурядий). При настройке следят за тем, чтобы диски располагались симметрично по отношению друг к другу.

Такими устройствами почву за сезон обрабатывают трижды:

• когда всходы отрастут до 15 см;
• когда они вырастут до 23–25 см;
• в момент цветения.

Рассмотрим особенности каждого из них.

Обладают фиксированной шириной выполнения грунта и используются на очень легких мотокультиваторах мощностью до 4 лошадиных сил. Способны возделывать грядки размером 25-30 сантиметров по ширине, оснащены двумя боковыми крыльями и тонкой стойкой. Стойка предохраняет оснащение от перегрузок и повреждений механического характера.

Данное орудие может использоваться исключительно на сухих почвах, поскольку налипшая земля будет противодействовать работе подвижных элементов конструкции. Имеются листерные приспособления с регулируемой шириной обработки грунта. Их устанавливают на мототехнику большей мощности – от 4 лошадиных сил. Подобные агрегаты можно бестрепетно применять и на влажном грунте.

Пропеллерные

Принцип работы заключается в деятельности пропеллерных частей. Под их действием в первую очередь вскапывается почва и удаляются сорные растения, а уже после разрыхляются грядки. Эти модификации главным образом практикуются для мотокультиваторов с передним приводом и двумя скоростями. Это обусловлено тем, что на второй скорости мощность увеличивается до 180 об/мин.

Двойной (2-рядный)

Осуществляет нарезку двух борозд перед высадкой посевов, а также применяется для окучки и разрыхления почвы. Включает в себя раму, на которой зафиксированы 2 окучника. При обработке земли ощутимо экономит время, поскольку располагает двумя рабочими элементами. Монтируется на мотоблоке посредством сцепки. По причине того, что для работы подобное устройство требует большого сопротивления, его применяют совместно с грунтозацепами.

Читать далее: Брудер для индюшат своими руками

Роторный активный

Взамен колес это орудие укомплектовывается роторами с зубьями винтового вида. Демонстрирует высокую производительность при создании, разрыхлении и окучивании картошки. Подходит для эксплуатации с 3-скоростными агрегатами (две передние и одна – задний ход). На первой передаче орудие окучивает посадки, а на второй передаче еще и откидывает почву с пространства между рядами посадок.

Однорядный

Самый распространенный вид. Применяется к эксплуатации с легкими типами почвы. Нарезка канав проводится после завершения подготовительного разрыхления грунта посредством культиватора.

Дисковый окучник: пошаговая инструкция

Культивация дисковым окучником проходит эффективнее, но соорудить его сложнее. Этапы работы проходят в такой последовательности:

1. На основе картонного шаблона выкраивают из стального листа половинки.
2. Заготовки сгибают так, чтобы с внешней стороны диск был параллелен радиусу.
3. Соединив детали с объединением радиусов, сваривают.
4. Необходима обработка швов болгаркой, чтобы убрать швы и неровности.
5. Если крепление кажется ненадежным, проводят еще раз сварочным аппаратом по месту соединения.
6. Наждаком шлифуют швы.
7. Собирают поводок в виде буквы Т, стойки и талрепы для регулировки поворотов устройства.
8. При установке дисков соблюдать симметрию, соединив колеса переходниками.
9. К кронштейну крепят все части окучника, используя болты с шайбами и стопором.

Важным в изготовлении дискового окучника является то, чтобы поверхность его деталей, особенно дисков, была чистой, гладкой, без зазубрин и выбоин. Лучше придать дискам обтекаемую форму. Так они выворачиваться грунт будет меньше, и высыхание почвы замедлится. Изготовленный своими руками окучник прослужит долго, имеет больше преимуществ даже перед покупными моделями.

Как сделать дисковый окучник для мотоблока своими руками

Оптимальное решение, в условиях российской реальности — это приобретение мотоблока. Сейчас на рынке настолько огромный выбор окучников для мотоблока, что можно потеряться при выборе подходящего инструмента. В использовании дисковый окунчик — один из самых практичных и удобных.

Но минус все-таки есть — дороговизна в сравнении с другими видами. Поэтому легче сделать дисковый окучник для мотоблока своими руками.

Устройство дискового окучника

Ручной окучник, собирается только с одним отводом, чтобы работал один человек. Состоит окучник из четырех элементов:

• два диска;
• два винтовых талрепа;
• две стойки;
• Т-образный поводок.

Талрепы используются для регулировки поворота дисков вдоль вертикальной оси. Однако угол наклона вперед регулировать не получится. Для более удобной работы, нужно установить диски так, чтобы ширина колеи колес было равно расстоянию между нижними точками, которое, в свою очередь, должно быть равно ширине междурядий. Это будет сделать легко, если предусмотрена возможность менять ширину между лемехами.

• С — стойки, которые симметрично переставляются, для изменения расстояния между дисками.
• Б — болты, которые держат диски.

Чтобы окучник не тянуло в сторону, диски нужно выставить строго симметрично. Иначе при работе будет очень неудобно. Чтобы прикрепить инструмент к мотоблоку, используем кронштейн сцепки без грядиля. Поводок собранного окучника крепится к кронштейну двумя болтами и стопором. Стопор вставляем внутрь квадратной трубы и прижимаем его снаружи. Используя два болта, нужно повернуть кронштейн сцепки и выставить поводок вдоль продольной оси. Гайками фиксируем положение.

• Г — гайка;
• Б — болт крепления.

Для увеличения тяги мотоблока, работаем с окучником на пониженной (первой) передаче. Если же колеса пробуксовывают, а у мотоблока одна передача, для удобства окучивания нужно спарить колеса.

Дисковый окучник к мотоблоку — очень эффективное и удобное средство, когда работаешь с картофелем. Это приспособление позволяет обработать большие площади, потратив на работу намного меньше усилий, в сравнении с обычным ручным

инструментом. Как вы уже убедились, собирается такой агрегат своими руками без особых проблем.

Дополнительные советы и предупреждения

После завершения самостоятельной сборки окучника, самым важным является пробная работа с ним на огороде. Успешное изготовление еще не дает гарантий качественной работы, ведь это зависит от совокупности многих факторов – погодных условий, состояния почвы, правильности заточки элементов окучника и т.д.

Прежде чем приступать к окучиванию, нужно пройтись по обычному участку земли. В ходе работе вы почувствуете правильность эксплуатации окучника, сможете отрегулировать оптимальные значения глубины и углов вхождения в почву.

Вторым немаловажным моментом является та скорость, с которой вы будете производить процесс окучивания. Правильно подобранный темп работы может быть не менее полезен в работе, чем само наличие окучника, ведь при высоких скоростях агрегат будет попросту разбрасывать землю в разные стороны, не осуществляя окучивание.

Технические характеристики инвентаря

Преимущества данного оборудования:

• простота эксплуатации – приспособление крепят на мотоблок или металлический ручник;
• прочность – конструкцию надежно скрепляют болтами и шайбами;
• долговечность – срок службы оборудования более 10 лет (при правильном уходе);
• универсальность – инвентарь можно использовать для окучивания любых овощных культур.

На огороде не обойтись без такого приспособления. Его можно приобрести в готовом виде или сделать самостоятельно. Окучники, которые продают в специализированных магазинах, наделены отличными техническими характеристиками. У них есть один недостаток – высокая стоимость. Самодельные изделия можно соорудить из подручных материалов. Это значительно сэкономит ваши деньги.
