✅ Самодельный редуктор для мотоблока своими руками

Как сделать самодельный редуктор для мотоблока, фото и чертежи

Идея как сделать самодельный редуктор для мотоблока, взята из журнала «Моделист-конструктор», конструкция агрегата была переработана в соответствии со следующими требованиями: из конструкции трансмиссии исключить цепную передачу, обеспечить как можно более низкий центр тяжести. Так как необходимый редуктор отсутствовал трансмиссия была изготовлена из запчастей шестеренок к двигателю мотороллера «Электрон».

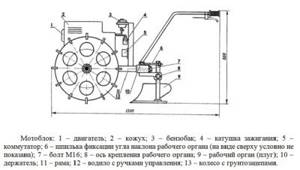

Мотоблок: 1 – двигатель; 2 – кожух; 3 – бензобак; 4 – катушка зажигания; 5 – коммутатор; 6 – шпилька фиксации угла наклона рабочего органа (на виде сверху условно не показана); 7 – болт М16; 8 – ось крепления рабочего органа; 9 – рабочий орган (плуг); 10 – держатель; 11 – рама; 12 – водило с ручками управления; 13 – колесо с грунтозацепами.

Типы редукторов

Существуют устройства червячные и цепные. Отличия между ними небольшие, но достаточно важные. Заключается разница в характеристиках, присущих двум разным типам: КПД; угловая скорость; количество передач; количество валов и отношение между передачами.
На относительно дешёвых мотоблоках нередко устанавливаются неразборные редукторы упрощённой сборки. Срок службы в этом случае значительно сокращается и исключаются дополнительные возможности:

ремонт;
сборка;
разборка;
замена деталей.

Говорит это о низком качестве материала изготовления редуктора, о том, что большинство деталей не будут гильзованными. Схема даст представление о принципе его работы и сроках эксплуатации.

На дорогостоящих мотоблоках установлены редукторы более сложные по конструкции и допускающие дальнейшую сборку-разборку. Техническое обслуживание вполне можно провести, исправив все недочёты в работе устройства.

Ремонт осуществляется с целью продолжения срока эксплуатации. Неисправные детали рекомендуется заменить более дорогими. Продлить срок эксплуатации позволит и своевременная смазка.

В большинстве случаев редуктор преобразовывает скорости, то есть угловая скорость быстро и качественно трансформируется в низкую. На входном валу будет высокая угловая скорость, на выходном — уже низкая.

Для предотвращения непредвиденных поломок, требуется регулярное качественное техническое обслуживание. При ступенчатом изменении скорости редуктор называют коробкой передач. Когда не используется ступенчатая система, устройство зовётся вариатором.

Редукторы мотоблоков: что надежнее — цепь, шестерни или червяк?

Редуктор — это важнейшая часть в конструкции мотоблока, правильно подобранная связка двигатель-редуктор является залогом долгой и успешной эксплуатации. Редуктор применяется для передачи крутящего момента от двигателя через сцепление на колеса и преобразования высокой угловой скорости на входном вале в необходимую скорость на вале выходном. Существуют три основных вида редукторов:червячный, цепной и шестеренчатый, а также «гибридный» шестеренчато-цепной вариант.

На легких мотокультиваторах устанавливают двигатели с вертикальным валом и используют червячный редуктор, который компактен и неплохо справляется с культивацией уже обработанной ранее земли, но использование на целине (равно как и установка плуга или прицепа) может привести к его поломке из-за увеличения нагрузки, так как в этой конструкции, как правило, используется латунная шестерня. Еще одним недостатком червячного редуктора является отсутствие реверса (заднего хода). Низкий КПД, нагрев и увеличивающийся в процессе эксплуатации люфт выходного вала снижают ресурс данного узла.

Применение в мотоблоке цепного редуктора является одним из самых популярных решений, он обладает достаточным ресурсом при невысокой стоимости. При этом если корпус сделан разборным, то самые распространенные поломки (растяжение или обрыв цепи, повреждение зубьев звездочек или срезание шпонки на приводном валу) достаточно легко решаются в сервисном центре или даже самостоятельно (при наличии запчастей и определенных навыков). Узкий корпус цепного редуктора дает преимущество при проведении некоторых видов сельхоз работ.

Шестеренчатый редуктор имеет самую надежную конструкцию, он рассчитан на длительную эксплуатацию, в т.ч. коммерческую (при надлежащем обслуживании и выполнении рекомендаций по эксплуатации завода-изготовителя). Применение высококачественного металла для производства шестерней, обработка их на высокотехнологичном оборудовании обеспечивает серьезное преимущество над редукторами других конструкций. Относительным минусом шестеренчатой трансмиссии является ее цена, которая заметно сказывается на конечной стоимости мотоблока.

Шестеренчато-цепной редуктор — это компромиссный вариант, который при установке на мотокультиватор повышает его эксплуатационные характеристики (по сравнению с цепным и червячным), а при установке на мотоблок несколько снижает стоимость последнего.

Типы редукторных узлов

Передача вращательного движения от вала двигателя к валу исполнительного механизма может производиться прямым соединением осей, если скорость и мощность вращения двигателя приемлема для работы, а оси ведущего и ведомого валов совпадают. Такие случаи крайне редки, а при нескольких навесных инструментах разного назначения прямая передача абсолютно не может быть применена. Для согласования скорости и мощности ведущего и ведомого вала используют 4 вида механизмов и их комбинации. Основные типы передач:

ременная;
цепная;
шестеренчатая;
червячная.

Червячная передача конструктивно ограничена понижающей скорость функцией, остальные могут применяться как в понижающих передачах, так и в повышающих. К тому же такой редуктор всегда имеет ведомую ось перпендикулярную валу ведущей. Такая схема называется угловым редуктором. Кроме червячной передачи, изменить направление оси можно пространственным планетарным механизмом. Ременная и цепная передачи оставляют ведомую ось параллельной оси двигателя. В простых устройствах реверс возможен только при изменении вращения двигателя.

В мотоблоках применяются двигатели с высоким количеством оборотов в минуту, о чем можно удостовериться в паспорте изделия. Значит, своими руками надо сделать редуктор для понижения скорости, а какого типа будет самодельный редуктор на мотоблок, лучше выбрать, зная характеристики каждого типа.

Ременная передача

Шкив или ремень, передающие вращение от вала к валу, знакомы каждому автомобилисту, заглядывавшему под капот моторного отсека. Коэффициент понижения скорости вращения определяется делением радиуса малого ведомого колеса на радиус большого ведущего.

Цепной

Плюсы

Низкая цена.
Простая конструкция, которую легко отремонтировать в домашних условиях.

Минусы

Скорость вращения нижнего вала избыточна, она находится в диапазоне от 140 оборотов в минуту. Избыточная скорость приводит к тому, что редуктор слишком сильно измельчает землю, делает ее плотной и непригодной для посадки.
Из-за сильной нагрузки цепь со временем растягивается.

Изготовление или подборка готовых конструкций

При доступе к широкому ассортименту комплектующих: свалка старой техники или бесхозное имущество ремонтной мастерской, можно изготовить редуктор с точным подбором передаточного числа.

Однако такой сложный элемент конструкции требует серьезного оборудования для обработки металла. Можно подобрать корпус подходящего размера, просверлить отверстия для валов на подшипниках, и собрать конструкцию не хуже заводской.

Однако опыт показывает, что подбор готовых конструкций с незначительными доработками гораздо эффективней. В качестве примера рассмотрим самодельный мотоблок на базе мотора от мотоцикла «ИЖ».

Использована собственная коробка передач, с возможностью переключения скоростей. Штатного передаточного числа недостаточно, хотя маленькая звездочка на выходном валу коробки передач в комплекте с крупной звездой от ведущего колеса уже обеспечивают неплохое понижение оборотов.

На вал, установленный в подиум для подшипников, одета еще одна маленькая звездочка, которая с помощью второй цепи передает крутящий момент на колеса. В свою очередь на ведущую ось установлена звезда большого диаметра.

В результате получилась конструкция с двухступенчатым понижением оборотов и солидным крутящим моментом. Задействуя коробку передач от мотоцикла, можно подобрать необходимую скорость движения, практически не используя ручку газа. Двигатель практически всегда работает на холостых оборотах, что продлевает его ресурс.

Не менее популярным является применение готового редуктора от мотороллера «Муравей».

Использовать всю колесную платформу не обязательно, достаточно установить на мост ваши катки. Применив коробку передач от выбранной силовой установки – вы получите оптимальное соотношение мощности и скорости движения.

Видео: доработка редуктора мотоблока Нева.

Шестеренчато-цепной

Плюсы

Самая эффективная обработка грунта из-за оптимального вращения выходного вала. Вращение находится в диапазоне от 80 до 120 оборотов в минуту.
Можно спользовать любое навесное или прицепное оборудование. Низкая скорость позволяет работать с полольником, плугом и другим оборудованием.
Высокая надежность и отличная производительность.
Работа редуктора тихая и мягкая.
Оптимальное соотношение цены и качества.

Минусы

Ремонт сложнее и дороже, чем у других типов редуктора.
У некоторых шестеренчато-цепных редукторов только одна передача, подбор оптимальных оборотов затруднен.

Типы механизмов

По способу работы и действию все преобразующие механизмы для мотоблоков делятся на несколько типов:

угловой;
понижающий;
реверсивный с задней скоростью (реверс-редуктор заднего хода);

Для перенаправления вращательной энергии от вертикального привода в горизонтальную плоскость используется угловой редуктор с использованием конических шестерней (конический редуктор).

Снижение количества оборотов и увеличения мощности приводного механизма обеспечивают понижающие шестеренчатые редукторы, или ходоуменьшители для мотоблока. Они считаются наиболее надежными для работы дизельного или бензинового мотоблока, имеющего воздушное охлаждение. Это позволяет использовать их для особо тяжелых работ – например, для вспашки тяжелого грунта или сбора урожая картофеля с помощью картофелекопалки.

Какие бывают редукторы для мотоблока

Редукторы делятся на типы:

угловой;
понижающий;
шестеренчатый;
червячный;
цепной;
комбинированный.

Все они находят свое применение на мотоблоках разного типа.

Угловой

Угловой редуктор для мотоблока обеспечивает стыковку двигателя с трансмиссией и навесным механизмом. Используется и другое приспособление, если его доработать. Угловое устройство состоит из следующих деталей:

фланец;
крепление фланца;
подшипник;
корпус;
шкив;
ремень;
шайба из стали;
крепление шкива;
шпонка;
вал роторный.

Это устройство можно изготовить самостоятельно. Перед работой необходимо учитывать условия, в которых ему предстоит работать. Это радиальная и осевая нагрузки на концах валов. Нагрузка зависит от типа смазочных материалов и температуры. Корпус лучше всего выбрать заводского изготовления. Для вала подбираются подшипники нужного размера.

Понижающий

Понижающий редуктор для мотоблока, своими руками созданный или промышленного изготовления, предназначен для увеличения мощности сельскохозяйственного агрегата. Это может понадобиться при работе мотоблока на песчаном грунте, когда колеса начинают пробуксовывать. Применяется он на бензиновой и дизельной технике, снабженной системой воздушного охлаждения.

Уменьшить количество оборотов и увеличить мощность приводного механизма можно с помощью понижающих шестеренчатых редукторов, которые иногда называют ходоуменьшителями для мотоблока. Они считаются наиболее надежными для работы дизельного или бензинового мотоблока, имеющего воздушное охлаждение. При работе агрегата происходит понижение количества оборотов. Это позволяет использовать мотоблок для особо тяжелых работ, например, для вспашки тяжелого грунта или сбора урожая картофеля с помощью картофелекопалки.

Шестеренчатый

Шестеренчатый преобразователь с дифференциалом применяется в мотоблоках тяжелого класса. Он хорошо подходит к двигателям, у которых коленчатый вал расположен вертикально. Редуктор издает при работе мало шума, обладает высокой производительностью. Он способен функционировать по прямой и угловой схемах. Шестерни используются как конические, так и цилиндрические. Устройство требует постоянного присутствия масла в картере, но эта особенность компенсируется его большой мощностью.

На тяжелых агрегатах шестеренчатый преобразователь часто комплектуется коробкой передач. Такая трансмиссия позволяет двигаться мотоблоку задним ходом. Реверс происходит во время обратного вращения шестерен в корпусе. Достигается это переменой положения рычага снаружи корпуса.

Шестеренчатый редуктор является лучшим выбором для тяжелой сельскохозяйственной техники. Двигатель, оборудованный этим механизмом, работает дольше, чем при червячном варианте.

Червячный

Червячный редуктор широко используется при комплектовании мини-тракторов и мотоблоков. Эта модель приобрела популярность благодаря длительному сроку безаварийной работы и высокой надежности. Устройство червячного типа имеет реверс, позволяющий агрегату двигаться задним ходом. Отличительной чертой этого преобразователя является присутствие специального винта и червячного колеса. Профиль резьбы на деталях — трапецеидальный. Изготавливаются они из материалов повышенной прочности.

Винт может иметь резьбу четырехзаходную или двухзаходную. Она совпадает с резьбой на шестерне. Зубья на качественных деталях делаются из антифрикционной стали. Эффективность устройства высокая. Его преимущества:

редуктор позволяет продлить срок службы двигателя;
создает мало шума при работе;
состоит устройство всего из 2 деталей;
обладает большим передаточным числом;
имеет плавный ход;
высокий эффект самоторможения.

Все положительные качества появляются при точной сборке и регулировке механизма.

Цепной

Цепное устройство в своей конструкции обязательно имеет цепь. Иногда она встречается не одна, а в количестве нескольких штук. Цепь редуктора надевается на звездочки и обеспечивает их прокручивание. Устройство удобно в эксплуатации, имеет функцию реверса и высокую степень надежности. Принцип работы похож на ременный механизм. Поменять передаточное число легко с заменой размеров звездочек. Работают они как в велосипеде, но наоборот: маленькая является ведущей, а большая — ведомой звездочкой.

Надежность работы обеспечивается качеством металла звездочек и прочностью цепи. При самостоятельном изготовлении редуктора следует брать мотоциклетные звездочки, они намного прочнее велосипедных. Устройство изделия простое и надежное, обладает реверсом. Цепь требует постоянной смазки и подтяжки. Ее разрыв является распространенной причиной поломки редуктора. Для ремонта нужно поменять цепь.

Комбинированный

Комбинированный редуктор сочетает в себе зубчатую и червячную, червячную и цилиндрическую передачи. Он бывает одноступенчатым или многоступенчатым. Одноступенчатый механизм имеет передаточное число до 7. Корпус делается из литого чугуна или сварной из алюминия. Двухступенчатые устройства имеют передаточное число до 40, трехступенчатые — до 150.

Все они предназначены для перемены скоростей вращения валов двигателя и вала отбора мощности. Все виды передач помещены в единый корпус. Комбинированный механизм — наиболее практичный. При небольших размерах он обладает высокими качествами и невысокой стоимостью.

Что такое редуктор?

Этот механизм представляет собой передаточное звено, которое располагается между вращательными устройствами электродвигателя или двигателя внутреннего сгорания к конечному рабочему агрегату.
Основными характеризующими показателями редуктора являются:

передаваемая мощность;
КПД;
количество ведущих и ведомых вращательных валов.

К вращательным устройствам этого механизма неподвижно закрепляют зубчатые или червячные передачи, которые передают и регулируют движение от одного к другому. В корпусе имеются отверстия с подшипниками, на которых располагаются валы.

Особенности редуктора и его влияние на конструкцию минитрактора

Грунтозацепы для мотоблока своими руками из автомобильных дисков

Понижающий редуктор для минитрактора: возможные поломки

Физическая чрезмерная нагрузка, вследствие чего в запчасти могут перегреться валы и шестерни, а также сломаться зубья шестеренок. В последнем случае поломку можно будет диагностировать благодаря характерным ударам в области ходовой и невозможности сбросить обороты до нужной отметки.
Неправильный уход или его отсутствие. Техосмотр минитрактора включает в себя и проверку основных деталей, связанных с колесной базой и двигателем, поэтому неисправности редуктора будут обнаружены достаточно быстро.
Неправильная подборка расходников: смазки и т.д.

Важно! Если при поломке придется менять редуктор, следует правильно подобрать его по передаточному числу, чтобы работа устройства не была несбалансированной.

Сборка понижающего редуктора: что нужно учесть?

Номинальная мощность, необходимая устройству.
Крутящий момент.
Угол установки редуктора.
Число оборотов за минуту.
Нагрузка на валы запчасти по оси и радиусу.
Границы температуры, возникающей при эксплуатации.
Вид смазки, необходимой детали.
Цикличность включения (полная или переменная).

Навеска

Самодельный мотоблок или мотокультиватор дополняют всевозможным навесным оборудованием. Это делается для того, чтобы расширить:

функционал;
область применения;
сезонность выполняемых работ.

Благодаря возможности компоновки, эксплуатировать самоделку можно в любой сезон, даже зимой, что позволяет круглый год задействовать технику. Помимо пахоты и культивирования навесным оборудованием производят вспашку земли, посадку и окучивание культур, выкапывание картофеля, а так же уборку территорий, заготовку сенажа. Если вдобавок к мотоблоку сделать прицепную тележку, то он сможет осуществлять ещё и транспортные функции, помогая перевозить тяжёлые, объёмные грузы. В связи с дороговизной оборудования для навески, многие стараются сделать собственные изобретения, используя чертежи, эскизы, авторское видео. Но если сделать одноточечное прицепное устройство на мотоблоке, то можно купить и новое оборудование, например от мотоблока Нева.

Грохотная картофелекопалка

Изготовление картофелекопалки к самоделке начинают с подготовки кузова каретки, сваренного из проволоки и тонких прутиков. Понять такой процесс поможет представленный здесь эскиз (так же можно воспользоваться видео).

Рис.4. Грохотная картофелекопалка
На оси самоделки перед кареткой устанавливают лопату, сделанную из стального листа и повторяющую форму корпуса картофелекопалки. Сзади к ней приваривают прутики удлинители, слегка загнутые к низу. Описание деталей подробно показано на схеме. Такая конструкция отлично подходит для огорода.

Особенности

Цепные редукторы могут быть разными, однако в основном они разборные, то бишь имеют болтовое соединение. Это даёт возможность проводить лёгкую визуальную диагностику, вовремя выявлять любые отклонения в шестерёнках и цепях, а также смазка будет удобно наноситься на механизм.

Из главных преимуществ цепных редукторов можно выделить:

Наличие функции реверса;
Простую эксплуатацию;
Высокий уровень надёжности транспортера.

Наиболее частые поломки цепных редукторов связаны с разрывом цепи или с её растяжением. Эти неисправности очень легко устраняются даже людьми, не имеющими особых технических навыков. Это большой плюс, так как ремонт цепного редуктора не требует обращения к специалисту.

Редуктор имеет достаточно простое строение. Из его составляющих можно отметить цепь и две звёздочки, верхней и нижней. Нижняя звёздочка расположена на рабочем валу, за счёт чего происходит работа механизма, в котором для уменьшения его износа используется смазка. По такому же принципу работает ручной цепной редуктор. Имеющееся передаточное число на звёздах, позволяет увеличить усилие на фрезах. В данном варианте имеется тонкий корпус, так как за счёт этого происходит максимальное заглубление фрез. Корпус оснащён отверстиями с подшипниками, на них и расположены валы. Ниже будет описан процесс, как сделать самостоятельно сборку цепного редуктора и провести расчет.

Процесс сборки

Будет лучше начать делать самодельный редуктор с установки ведущей звезды первой ступени редуктора на выходной вал. Крепить звезду можно по-разному, в каждой конструкции индивидуально. Можно зафиксировать шпонкой, фланцем, а также точечной сваркой. Сборка ведомого вала производится при помощи 2 полуосей. На их концах требуется наличие ответных фланцев. Между фланцами, на своё место нужно установить ведомую звёздочку 2 ступени, после чего можно собирать полуоси в целую конструкцию, используя соединение болтом.

Чтобы организовать защиту цепной передачи, блок 2 степени редуктора ограждают защитным корпусом. Помимо защитной функции, он выполняет функцию резервуара, в котором находится жидкость. Она способна обеспечивать плавную работу и способствовать снижению износа деталей при трении.

В корпусе нужно предусмотреть наличие соосных посадочных гнёзд, куда происходит установка подшипников, что служат валовой опорой. Чтобы установить ведомый вал, требуются обычные шарикоподшипники, имеющие цилиндрический корпус.

За счёт конструктивной особенности, эксцентрик способен изменять местоположение на угол в гнезде, до 15°. Вместе с ним меняется и расположение ведущего редукторного вала, что позволяет производить регулировку величины натяжки цепи.

При работе механизма соблюдается такой расчет, что зубцы ведомой звёзды 2 ступени погружаются в находящееся в ёмкости масло, чтобы получилась смазка. За счёт вращения, смазка равномерно распределяется по всем узлам передачи цепи.

Можно создать герметизацию кожуха. Для этого требуется установить на подшипниковые посадочные места и на разъёмную линию корпуса, стандартные герметизирующие прокладки и сальники. Подбираются они без особого труда, потому что все размеры в конструкции имеют стандарты.

Чтобы сделанный редуктор своими руками имел герметичный корпус, придётся приложить больше усилий. Когда используется нестандартные изделия или оболочки устаревших типов, то найти на них уплотнители будет сложнее. Для этих целей можно применять специальные маслостойкие герметики.

Мотоблоки с шестеренчатым редуктором и понижающий редуктор для мотоблока

Понижающий редуктор для мотоблока, в простонародье ходоуменьшитель, устанавливают на современный дизельные и бензиновые мотоблоки с воздушным охлаждением. Благодаря чему пользователь может использовать мотоблок на особо тяжелых грунтах для вспашки и выкапывания картофеля. Понижающий редуктор помогает при пробуксовке колес, когда не достаточно собственной мощности.

Мотоблоки с шестеренчатым редуктором

Чтобы разобраться, что из себя представляет шестереночный редуктор, рассмотрим строение трансмиссии. Она передает вращающий момент от двигателя к колесам, и изменяет скорость и направление движения мотоблока. Трансмиссия состоит из редуктора, дифференциала, коробки передач и сцепления. Узлы трансмиссии бывают шестеренчатыми, цепными, ременными или сочетать в себе те или другие. Шестеренчатая трансмиссия состоит из конических и цилиндрических шестерен (шестеренчатый редуктор). Применяют ее на некоторых моделях машин и тяжелых мотоблоках. На рисунке видно шестеренчатую трансмиссию мотоблока «Угра» НМБ-1, где используется шестеренчатый редуктор.

Процесс изготовления редуктора

Угловой редуктор своими руками. угловой редуктор своими руками какой редуктор применить для самодельного трактора
Это первая величина, требующаяся для выполнения расчета. Значение — непостоянное, с добавлением «газа» число оборотов возрастает. Базовая величина: холостые обороты +10%.

Далее, производится расчёт оборотов осей подвески. Зная размеры колес, удастся вычислить величину выбега за оборот. Высчитывается число оборотов оси для обеспечения комфортной скорости — 3−5 км/ч, что является второй величиной для проектирования.

К примеру, обороты холостого хода +10% — это 600 об./мин. Требуемые обороты оси колеса для 3 км/ч — это 200 об./мин. Так, передаточное отношение должно быть 3:1. Скорость вращения оси уменьшается втрое по отношению к скорости вала двигателя, и крутящий момент увеличивается, соответственно в три раза. Типы редукторов:

Шестерёнчатые — используют соотношение числа зубьев ведомой и ведущей шестерен. Работает устройство по принципу — пар в коробке передач

Неважно, какую форму имеют шестерни, — зубья могут быть прямыми или косыми. Коническая шестерня используется, когда для мотоблока нужен угловой редуктор

Зависит всё от расположения мотора. Если между валом мотора и колёсами обеспечена соосность, угол не требуется. Червячный привод нужен для создания большого передаточного числа, когда есть большая разница между оборотами ведущей оси и двигателя. Эта конструкция сложнее в изготовлении и обслуживании. Решение оптимальное, если вал мотора перпендикулярен оси колёс. Цепные редукторы работают по принципу велосипеда, но наоборот. Ведущей является звёздочка меньшего размера. Надёжность конструкции определяет качество металла шестерен и прочность цепи. Простой комплект от велосипеда нагрузки может не выдержать, поэтому используются более прочные — мотоциклетные. Ременные устройства в изготовлении наиболее простые. Они же являются самыми ненадёжными и слабыми. Большой крутящий момент не передаётся, так как ремни будут проскальзывать. Но уменьшается шоковая нагрузка на двигатель — конструкция более щадящая к приводному валу, сглаживаются рывки. Проскальзывание устраняется путём установки зубчатого ремня. В этом случае, нужно найти пару зубчатых шкивов, к примеру, от автомобильной системы ГРМ. Комбинированная система. Устройство с цепной и шестерёнчатой передачей, может быть изготовлено в одном корпусе, хотя расчёты в этом случае более сложные. Зато есть возможность передать громадный крутящий момент при малой мощности мотора.

При выборе какой угодно конструкции не забывайте о следующих правилах:

не допускайте перекосов между ведомой и ведущей частью;
втулки нельзя применять, лишь подшипники.

Любое устройство, кроме ременного, нужно постоянно смазывать, поэтому, оно должно находиться в коробке. Герметичный корпус защитит от грязи и пыли, попадание которых неизбежно во время полевых работ. На валах устанавливаются сальники.

В качестве примера можно взять фабричные изделия для советской сельскохозяйственной техники. Цепная передача к смазке не столь чувствительна, но цепь нужно регулярно очищать и смазывать.

Доработка готовой конструкции

Примером нам послужит самодельный блок на базе двигателя мотоцикла «ИЖ». Используется «родная» коробка передач с возможностью переключения скоростей. Не хватает штатного передаточного числа, но маленькая звезда на выходном валу коробки передач с крупной звездой от ведущего колеса, обеспечивают уже хорошее снижение числа оборотов.

На вал, который установлен в подиум для подшипников, надета другая маленькая звёздочка, что при помощи второй цепи передаёт на колёса крутящий момент. На ведущую ось, в свою очередь, установлена звезда большого диаметра. В итоге получилась конструкция с 2-ступенчатым понижением оборотов и большим крутящим моментом.

Используя коробку передач от мотоцикла, можно подобрать необходимую скорость движения, почти не используя ручку газа. Практически всегда мотор работает на холостых оборотах, благодаря чему его ресурс продлевается.

Не менее популярен готовый редуктор от мотороллера «Муравей». Не требуется использовать колёсную платформу целиком, хватит установки на мост ваших катков. Применив коробку передач от выбранного двигателя, получите оптимальное соотношение скорости движения и мощности.
