Как сделать окучник для мотоблока своими руками: дисковый, двухрядный, ежик, пропеллерные, чертежи и размеры


Технические характеристики популярных моделей окучников

Двухрядный окучник ОН-2: масса – 4,4 кг. Габариты – 450х130х45 мм, ширина захвата – 300 мм. Навешивается непосредственно на раму мотоблока Нева.
Окучник дисковый раздвижной: максимальная ширина захвата – 700 мм, диаметр дисков – 370 мм, общая высота оборудования – 625 мм, максимальная высота гряды – 30 см. У этой модели есть возможность выставлять диски по ширине, глубине и высоте. Для агрегатирования с мотоблоком Нева нужна универсальная сцепка.

Выпускается немало и других моделей, которые также можно использовать для работы с мотоблоком Нева – главное, чтобы механизм крепления соответствовал именно этой марке мотоблока. А простота конструкции окучника позволяет, взяв за образец заводской вариант, легко изготовить его своими руками. Но это уже тема для отдельного разговора.

Пример самостоятельного изготовления листерного окучника

Как видно, окучники представляют собой довольно простые конструкции. В том, чтобы сделать окучник своими руками для мотоблока, нет ничего сложного.

Для создания традиционного нерегулируемого окучника необходимо по шаблону из металла толщиной 2 мм вырезать половинки изделия

Эти половинки следует изогнуть до совпадения радиусов, а затем сварить за 2-3 прохода. Сварные швы следует обработать болгаркой и при необходимости выборочно подварить и повторно зачистить. В результате должен получиться идеальный ровный слой металла.

Крылья инструмента также вырезаются из металла толщиной 2 мм и соединяются по такому же принципу

В результате должна получиться вот такая конструкция. Для наглядности указана толщина элементов и все размеры основания инструмента

Окучивание

Если вы решили окучивать картофель мотокультиватором Нева, то необходимо позаботиться о правильной посадке материала, поскольку осуществление процедуры данным приспособлением возможно только при расстоянии между рядами в 70 сантиметров.

Дисковый

Внешне приспособление выглядит как двухколесная рама с дисками. В комплектацию устройства входят следующие детали:

  • диски – 2 штуки;
  • винтовые талрепы – 2 штуки;
  • стойки – две штуки;
  • образный поводок в форме буквы Т.

Стойки необходимы для измерения расстояния между дисками. За счет этого, вы имеете возможность поставить оптимальное расстояние, которое зависит от сорта культуры.

Талрепы регулируют угол поворота этих дисков.


Угол поворота регулируется собственноручно

Дисковый окучник обладает следующими достоинствами:

  • ровные и высокие гребни;
  • хорошая рыхлость почвы;
  • экономичность в потреблении энергии;
  • простота эксплуатации.

С данным приспособлением выполнение окучивания происходит быстро и качество именно за счет дисков, которые равномерно засыпают землей картофель с обеих сторон.

Единственным недостатком устройства является высокая цена.

Двухрядный плугообразный

Перед окучиванием картофеля при помощи мотоблока Нева и двухрядного плугообразного окучника следует выполнить некоторые подготовительные действия. Сначала нужно подобрать прицеп. Для осуществления процедуры специалисты рекомендуют использовать не те, которые предназначаются для плужного вспахивания почвы, а специальные конструкции. Такие приспособления в основном имеют большой диаметр. Это необходимо для обеспечения защиты кустов от сминания, поскольку небольшие грунтоприцепы не смогут достаточно защитить кусты от мотокультиватора, и картофель может повредиться.

После выбора устройства его следует установить на агрегат и настроить ширину. Настройку выполняют таким образом, чтобы окучник попадал на середину ряда. Далее осуществляют настройку глубины обработки. Для этого устройство погружают в землю на нужную глубину и устанавливают ось перпендикулярно земле.

Когда настройка выполнена, приступаем к выполнению окучивания. За один проход приспособление делает траншеи с двух сторон ряда, а также для соседнего. Поэтому следующий подход выполняют через ряд. Такая особенность позволяет сэкономить достаточно времени при обработке.

Однорядный плугообразный

Окучивая картофель мотоблоком Нева с однорядным плугообразным окучником, используются грунтоприцепы с меньшим диаметром. Применяя такое устройство, траншеи получаются между двумя рядами, и если это расстояние слишком больших размеров, то необходимо междурядья делать больше. Если правильно подобрать грунтоприцеп, то окучивание будет осуществляться сразу между двумя бороздами, по обе стороны.

Выполнив установку, необходимо, как и в предыдущем случае, настроить глубину обработки. Далее просто делается прогон мотокультиватора по одному ряду, затем переходим к следующему.

Такое устройство менее эффективно, по сравнению с двухрядным окучником, однако значительно упрощает процедуру, по сравнению с ручным трудом.

Основным преимуществом приспособления является экономия времени, сил и энергии. Также стоит он намного дешевле, чем предыдущий тип.

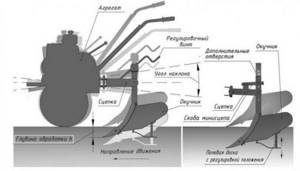

Как установить окучник на мотоблок?

Поскольку в последнее время агрономами все чаще используется именно двухрядный окучник, следует рассмотреть специфику установки навески именно указанного плана. Зачастую фиксация происходит посредством эксплуатации особых сцепок СВ-2 и СВ-1/1. Обязательным условием для проведения грамотного монтажа является наличие грунтозацепов, диаметр которых не должен быть ниже 600 мм. В противном случае избежать сдавливания редуктором картофельной ботвы не удастся.

Важно правильно направить окучиватель, ведь получить необходимый результат удастся только при его ориентации параллельно поверхности грунта. Сделать это можно просто, всего лишь отрегулировав несколько болтов на кронштейне

В процессе следует уделить особое внимание подбору ширины борозды и глубине погружения в землю, ведь после проведения обработки гребни должны быть на одном уровне. Эта глубина регулируется несколькими методами:

Важно Технические характеристики европейского стандарта итальянских бензопил Альпина (Alpina)

  • Мастер должен руководствоваться высотой крепежных отверстий;
  • Наличие винтовой регулировки (у регулируемых объектов) позволит во время поворота рукоятки изменить угол между рамой насадки и самым агрегатом.

Чтобы настроить ширину борозд, следует воспользоваться скобами скрепления рамы (сдвинуть или раздвинуть их). Можно также следовать указаниям, описанным на следующих видео:

Инструкция по эксплуатации

С помощью мотоблока и окучника производится посадка, рыхление и окучивание выращенной культуры. Принцип работы техники по сбору картофеля основан на выкорчевывании корнеплода из почвы и одновременном просеивании земли. Сбор овоща производится вручную. Окучивание картофеля производится в одном ряду. При этом можно использовать вибрирующую технику класса ККМ-1, применяемую на почвах с пониженной влажностью. Сам грунт не должен содержать камней более 9 т/га. Рассмотрим подробнее полный принцип работы окучника. Всего выделяется несколько методов подготовки участка перед посадкой картофеля. Для этого используется техника регулированного типа и навесная картофелесажалка.

Метод №1

Посадка культуры выполняется следующим образом:

  • на мотоблок навешиваются грунтозацепные колеса, дисковый окучник, производится формирование симметричных борозд;
  • в готовые ямки вручную высаживается корнеплод;
  • производится замена колес на стандартные резиновые, корректируется их ширина, она должна быть равна ширине колеи;
  • мягкая резина не повреждает структуру корнеплода и позволяет легко засыпать и утрамбовать ямки с овощем.

Метод №2

Посадка культуры с помощью мотоблока с навесным оборудованием. Этот метод используется на больших посевных площадях. Перед началом работы необходимо заранее подготовить участок: вспахать землю, создать борозды и гребни, увлажнить почву. На мотоблок надевается картофелесажалка, корректируются настойки окучника и производится одновременная посадка картофеля, создание борозд и засыпание землей культуры.

После нескольких недель, при появлении всходов земля на участке взрыхляется мотоблоком и создаются пешеходные ряды между кустами. Окучивание доставляет стеблям растения кислород и дополнительную влагу, благотворно влияющие на рост и развитие картофеля. Производится выкорчевывание сорняков. Для этих процедур используется двух-, трех- или одинарный окучник. В ходе работы в почву вносятся удобрения. Окучником также выполняются временные прополки земли между рядами культуры. Когда картофель созрел, производится стандартная работа по выкорчевыванию картофеля и сбора урожая с применением специального окучника с лемехами.

Обзор мотоблока «Нева» с дисковым окучником смотрите в следующем видео.

Let’s block ads! (Why?)

Виды окучников

Окучник – это специальное оборудование, которое предназначено для обработки борозды почвы. Суть его работы заключается в том, что земля равномерно распределяется по оба бока от борозды. Таким образом, дачник имеет возможность осуществить процедуру значительно быстрее. Еще одним преимуществом конструкции является то, что его можно сделать самостоятельно.

Существует несколько видов окучников к мотоблоку Нева: дисковые, роторные, двухрядные. Рассмотрим каждый тип более детально.

Дисковый

Дисковый окучник для мотоблока Нева похож по принципу работы на двухрядный. В нем главными параметрами является настройка расстояния между дисками и угла атаки.

В этом видео вы узнаете, как окучивает данный мотоблок:

Регулирование последнего параметра требуется для обеспечения качественной обработки междурядья. Данное приспособление предназначено для окучивания одного ряда картофеля, а не двух, как предыдущий. В результате на выполнение работ уйдет больше времени. Однако конструкция имеет свои достоинства, это более высокая эффективность обработки.

Работая с таким приспособлением, следует выполнять следующие правила:

  1. Процедура осуществляется на влажной земле.
  2. Сорняки перед операцией необходимо устранить.
  3. Расстояние между рядами картофеля должно составлять более 70 сантиметров.
  4. Осуществлять работы необходимо на первой скорости.
  5. Заглубления дискового окучника для мотоблока Нева нужно настроить так, как предусмотренная конструкция сцепки позволяет увеличить эффективность обработки.
  6. Работу лучше выполнять померено, в противном случае можно повредить кусты.

Роторный

Такие устройства применяют два вида сил – вращение и поступательное движение. Роторный окучник требует у мотоблока наличия двух передач и вала отбора мощности. Качество обработки значительно выше других видов, однако и стоит он дороже.

Такую модель также можно изготовить самостоятельно. Для этого понадобится только качественный металл. Сборка такого окучника на мотоблок Нева заключается в приваривании деталей дуговой сваркой и регулировании соответствующих параметров.

Главное преимущество устройства – это многофункциональность. При осуществлении операции междурядье не только рыхлится, но и часть этой земли перемещается на другой ряд.

Двухрядный

Применяя двухрядный окучник, вам нужно будет посадить специальные окучивающие грунтозацепы мотоблока Нева на удлинитель. Диаметр должен быть большим, что является необходимым для обработки кустов. В противном случае при работе мотоблок будет подминать кусты под себя.

Когда установлены грунтозацепы, следующим шагом является настройка окучника на мотоблок Нева по ширине обработки, каждое устройство должно быть расположено посередине междурядья. Затем конструкцию заглубляют на требуемую глубину и фиксируют ось перпендикулярно земле. Такая хитрость позволяет окучить нежелательную растительность наиболее качественно.


Не забываем регулировать уровень наклона

Теперь можно переходить непосредственно к процедуре. Кусты необходимо обрабатывать поочередно, проходя все ряды. При выполнении работ у вас получатся борозды по обе стороны ряда, который вы проходите, и одна борозда со стороны соседнего. Следующий промежуток обрабатывается только с одной стороны.

Как сделать своими руками

Чаще всего умельцы изготавливают самостоятельно дисковые виды окучников. В этом случае основным элементом конструкции является пара стальных дисков специфический вогнутой формы, которые устанавливаются под углом друг к другу. Окучники дискового типа могут быть сделаны как с регулируемым расстоянием между дисками, так и с фиксированным. Понятно, что первый вариант более удобен, но зато второй проще изготовить.

Перед тем, как начать изготовление деталей окучника, необходимо вначале сделать подробный чертеж будущего устройства. Можно для этого взять готовые схемы из интернета. Для всех садоводов будет полезно понимать о том, как уничтожить сорняки на огороде народными средствами.

На видео – как сделать окучник для картофеля своими руками:

Материалы и инструменты

Чтобы изготовить окучник своими руками понадобятся следующие предметы:

  • Газовый резак для того, чтобы выкраивать из листовой стали детали.
  • Сварка для крепления деталей.
  • Горелка на газу, чтобы повышать температуру металлических деталей перед тем, как их гнуть.
  • Слесарные инструменты тоже пригодятся: особенно тиски.
  • Дрель высокой мощности и набор сверл по металлу к ней.
  • Болгарка, чтобы зачищать сварочные швы, и для придания остроты отвалам.

Если вы решили изготовить приспособление собственными руками, то в данном случае будет важно соблюдать несколько требований. Расскажем об этапах изготовления и необходимых требованиях более подробно

Устройство конструкции простое — это, по сути, два соединенных стальных диска. Диаметр дисков может быть от 370 до 700 мм, края их должны быть заостренными. Стальной лист для их изготовления должен быть толщиной не менее 2 мм. Можно скрепить диски при помощи сваренных втулок. А если приварить к дискам специальные ступицы, в которых предусмотреть по паре подшипников, то в этом случае можно добиться свободного вращения дисков.

Два вогнутых диска можно позаимствовать и от старой сеялки, если она имеется в наличии. А кроме сварочного крепления диски могут быть присоединены друг к другу и болтами. Отклоняться диски должны во внешнюю сторону.

Чтобы отрегулировать длину верхней стойки, необходимо по ее краям просверлить небольшие проемы, и провести регулировку соответственно им. Следует иметь в виду, что передняя и задняя тяги окучника должны быть одинаковыми по ширине.

Чтобы изготовить режущие диски, используйте стальной лист высокой плотности. Вначале необходимо вырезать просто круг, а затем придать этим заготовкам нужную форму. Внешне они должны быть похожи на диски от обычного плуга, которые способны быстро и ловко переворачивать пласты земли. Приваривая отвалы к стойке, следите, чтобы сварочные швы получались максимально ровными и прямыми.

Важно Важные преимущества эксплуатации мини-бензопилы в хозяйстве и туризме

Края отвалов необходимо подточить болгаркой, чтобы они могли без усилий резать землю. Специалисты не советуют для самодельного окучника приобретать готовые круги, так как в этом случае их будет проблематично заточить. Соответственно, затормозится и усложнится вся работа.

Если же планируете устанавливать агрегат на мотоблок, то устройство необходимо будет оснастить при сборке узлом сцепления

Важно сделать данный узел максимально прочным, и аккуратно приварить его к окучнику. Возможно

Зачем нужен окучиватель для мотоблока?

Указанный элемент используется для посадки овощей и ухода за ними. Работает он довольно просто: после установки дополнения и запуска мотоблока, деталь буксирует машину по обработанной территории с посаженными семенами, тем самым присыпая будущую растительность необходимым слоем влажного и немного рыхлого грунта

Подобная операция имеет немалую важность, ведь она позволяет защитить семена от негативного атмосферного влияния, повысить уровень кислородного насыщения, стимулировать рост

Специалисты отмечают, что окучивание мотоблоком также помогает избавить землю от лишней влаги во избежание загнивания. После обработки в грунт гораздо лучше проникают солнечные лучи, а некоторые вредные насекомые оказываются на поверхности, где их «убирают» птицы. Уничтожаются и некоторые сорняки, поэтому элементарную обработку можно смело считать частичной заменой использованию гербицидов

Важно отметить, что наиболее часто окучники используются для обработки картофельных посадок

Виды окучников для мотоблока

Окучник к мотоблоку – это оборудование, необходимое в сельском хозяйстве. Его ставят на третье место по значимости после таких конструкций, как плуг, лебедка. Если им научиться хорошо управлять, то он принесет немало пользы. Есть несколько разновидностей окучника и у каждого свое назначение, принцип работы, устройство.

Листерный

Это одна из простых конструкций, устанавливаемых на мотоблок. Имеет фиксированную ширина захвата. Оборудование состоит из двух зафиксированных крыльев, имеющих соединение между собой и чуть раздвинутых в стороны. Так как элементы находятся в неподвижном состоянии невозможно выполнить регулировку ширины захвата. Поэтому невозможно подстроить технику под размер междурядий.

Есть ряд черт:

  1. В продажу продукция поступает с шириной захвата 25-30 см. Это не самый удобный вариант для окучивания. Норма по технологии посадки и выращивания картофеля требует параметра в 50-60 см.
  2. По конфигурации отмечают наличие тонких стоек, препятствующих перегрузке культиваторов, если погружать приспособление в плотную слоистую почву.
  3. Многие модели обладают эргономичной, обтекаемой формой, что признают за преимущество. Так лопасти меньше выворачиваются при работе и не иссушают почву.

При покупке техники изучают соответствие заявленным техническим характеристикам и ГОСТ стандартам.

Дисковый

Даже если посмотреть фото можно увидеть ряд преимуществ. Инструмент сочетается с инструментом. Допустимо применение на культиваторах на низкой скорости. С ее увеличением повышается и выдаваемая мощность. Это отражается на эффективность вспахивания, продолжительности работы на участке.

Высокое удобство при эксплуатации:

  1. Не требуется прилагать много усилий.
  2. Конструкция будет постепенно продвигаться вперед, без дополнительного подталкивания сзади.

Универсальность и обширная область применения. Инструмент подойдет для того, чтобы садить клубни, обрабатывать растущие кусты картофеля и другие культуры, во время активного роста надземной части.

На заметку! Популярностью пользуются модели, при изготовлении которых использована высоколегированная сталь, с наличием дополнительных подшипником качения. Они заменили втулки скольжения и имеют большой диаметр.

Пропеллерный

Тип окучника подходит для обустройства мотокультиватора или мотоблока. Он обладает двумя передними передачами. Это способствует повышению мощности до 180 оборотов в минуту, при условии, что техника едет на второй передаче. Инструмент предназначен для:

  • рыхления;
  • перебрасывания почвы в грядку из области между рядами.

Агрегат действительно полезный, но только при соблюдении инструкции по монтажу, последующей эксплуатации, обслуживанию.

Разнообразие выбора

Облегчить посадку и уход за картофелем поможет мотоблок или культиватор. В работе на огороде или саду они считаются незаменимыми помощниками. Неотъемлемой частью мотоблока является плуг. Он может быть оборотным и дисковым. Дополнительным приспособлением к технике является окучник, который может быть нескольких видов. https://www.youtube.com/watch?v=IwXYxv73vvc

Сразу определить, какой окучник лучше, не получится. На выбор окучивателей влияет много факторов, среди которых особенности почвы, размер земельного участка, не последнюю роль играет финансовая часть вопроса. Поэтому, чтобы сделать правильный выбор, нужно познакомиться с описанием самых распространенных окучников для мотоблока:

  • Окучники, которые не предполагают самостоятельной регулировки ширины между металлическими крыльями. Борозда для всех культур будет одинакового расстояния, что не очень удобно. Подобные виды конструкций удобно использовать для мотокультиватора весом, не больше 30 кг. Помимо этого стойки устройства тонкие и не подходят для возделывания твердой почвы.
  • Оборудование, предполагающее изменение ширины между крыльями, поэтому расстояние между бороздами можно сделать различным. Можно также использовать одновременно два агрегата на одной навеске. Рекомендовано устанавливать на мотоблоке весом больше 30 кг.
  • Самый популярный вид – это однорядный окучник. Устройство предназначено для работы с легким грунтом, предварительно обработанным культиватором. Если используется однорядный плуг, то грунтозацепы устанавливаются недалеко друг от друга. Это необходимо потому, что окучка проводится по одному междурядью. Существует более современный двухрядный окучник для мотоблока.
  • Еще одним приспособлением для окучивания овощной культуры является голландский окучник. Он позволяет регулировать крылья не только по горизонтали, но и по вертикали.
  • Удобен в пользовании активный окучник (роторный) пропеллерного варианта. У него совершенно иной принцип работы. Роторный окучник вместо колес имеет роторы с параллельными зубьями. Устройство можно установить на мотоблок и культиватор с двумя передними передачами. Пропеллерами, установленными на перекладине удобно измельчать и рыхлить почву, удалять сорняки с корнями и окучивать растения.
  • Самым лучшим, судя по отзывам владельцев мотоблоков с дополнительным устройством, считается дисковый окучник на мотоблок. Он состоит из поводка Т-образной формы, винтовых регуляторов, двух стоек и двух дисков. Рабочие элементы выглядят не в виде крыльев, а в виде дисков. Можно менять не только ширину, но и угол наклона. В результате получаются гребни на обрабатываемом участке нужной высоты и ширины.

Описание сорта картофеля Журавинка, выращивание и урожайностьЧитать

Прежде чем приступать к работе на своем земельном участке, необходимо узнать о настройках выбранного навесного приспособления. Неправильное использование или установление оборудования может привести к потере урожая и другим неблагоприятным результатам.

Подготовительным этапом является возделывание нужного участка, почву лучше взрыхлить. В это же время можно внести органические или минеральные удобрения. Чем рыхлее будет почва, тем легче будет сделать борозды.

Перед тем как посадить картофель мотоблоком, нужно установить отметки на расстоянии около 65 см. Затем мотоблоком с окучником делают борозды и раскладывают посадочный материал. После этого меняют колеса на прорезиненные, а крылья окучника для картофеля к мотоблоку ставят на максимальную ширину. Мотоблок устанавливают в междурядье и ведут плуг вдоль борозды, заваливая посаженый картофель.

Виды окучников

Рассмотрим наиболее популярные модели приспособлений.

ОНД двухрядный

Такое устройство предназначено для обработки подготовленных почв, таких как сады, теплицы, маленькие огороды. Его максимальная рабочая глубина равна 12 сантиметрам, а минимальная составляет 8 сантиметров. Этот параметр можно регулировать. Ширина крыльев модели варьируется в пределах 25-45 сантиметров.


Данный окучиватель имеет свои плюсы и минусы

Конструкция имеет следующие габариты (в сантиметрах):

  • длина – 72;
  • ширина – 35;
  • высота – 54.

Его вес относительно небольшой – 9,5 килограмм.

СТВ двухрядный

Такая модель популярна своей многофункциональностью. Вес моделей такого рода составляет 10-13 килограмм. Максимальная ширина достигает одного метра. Расстояние между рядами можно регулировать в пределах 20-65 сантиметров. Максимальная глубина обработки составляет 15 сантиметров.

Главным преимуществом конструкции является то, что каждый владелец может отрегулировать его под свои потребности.

СТВ НПД однорядный

Данные модели используют для обработки полей. В среднем вес такой конструкции составляет 5 килограмм. Ширина обработки варьируется в пределах 20-36 сантиметров, а максимальная глубина может достигать 15 сантиметров.

Пользуясь такой техникой, вы уменьшаете риск повреждения кустов.

Нюансы одно- и двухрядных устройств

В зависимости от разновидности модели могут быть одно- и двухрядными. Навесное оборудование второго типа хорошо тем, что за один проход оператор обрабатывает сразу два междурядья, подгребая землю к культуре и образуя борозды.

По сути, двухрядный окучиватель похож на стойку кронштейна, которая крепится к сцепке и имеет 2 стойки с окучивателями, подсоединяющимися к сцеплению посредством болтов.

Однорядный вариант за проход может обработать только 1 ряд. В принципе, это удобно, учитывая, что оператору приходится тратить меньше времени на то, чтобы следить за ходом выполняемой работы. Так положение и движение агрегата будет более правильным, что сократит процент повреждений культуры в процессе окучивания.

Шнековый окучник считается низкопроизводительным и отличается высокой энергоемкостью технологического процесса окучки сельскохозяйственных культур.

Что касается голландских моделей, их крылья способны вращаться в вертикальной и горизонтальной плоскостях. Это обуславливает качественную обработку земли с сокращением энергозатрат. Эти модели доступны для большинства покупателей и достаточно хороши в работе.
