Как сделать грунтозацепы для мотоблока своими руками, фото описание и размеры


Грунтозацепы для мотоблока должны быть в арсенале любого владельца такого аппарата. Они довольно распространены среди аграриев, так как позволяют увеличить массу и сцепление с грунтом. Грунтозацепы для мотоблока можно сделать без проблем своими руками даже без большого опыта. Они имеют простую форму, и на рынке сейчас можно увидеть множество различных модификаций аппарата.

Для чего нужны грунтозацепы для мотоблока своими руками

Конечно, по большей степени качество работы зависит от тяжести агрегата. Все самые функциональные навесы вы можете повесить только на тяжелые мотоблоки и устройства со средней тяжестью. Но тяжесть и профессиональность мотоблока — это еще не все. Если у вас вроде бы крутой агрегат, а должного результата не имеете, вы должны приобрести колеса с грунтозацепами к мотоблоку. Можете купить, а можете сделать грунтозацепы для мотоблока своими руками. Все зависит от размера кошелька, желания и прямоты рук.

Стандартные грунтозацепы для мотоблока представляют из себя металлические колеса с шипами, которые вгрызаются в землю и сцепляют мотоблок с почвой. Для того, чтобы сделать грунтозацепы для мотоблока своими руками, вам понадобятся знания устройства грунтозацепов (чертеж и схема серьезно облегчает вам с этим задачу), определить диаметр навеса, подобрать материал для переделки в грунтозацепы для мотоблока и, конечно же, инструменты для работы с исходным материалом. По сути, это болгарка и сварочный аппарат.

Перед тем, как делать грунтозацепы, определитесь с их размером. Высота и ширина грунтозацепов зависит от задачи, для которой вы их ставите на мотоблок. Позже мы обсудим каких размеров могут быть заводские грунтозацепы, которые вы можете купить в магазине.

И еще требования к тяжести грунтозацепов. Вы ведь одеваете колеса с грунтозацепами для того, чтобы улучшить сцепку мотоблока с землей, а для этого нужен хороший вес колес, которого может не хватать самому мотоблоку. Минимальный вес колес — 20 кг. Вы также можете повесить на грунтозацепы утяжелители, если хотите получить лучший результат или вес колес не дотягивает до нормы.

Комбинированные зацепы

Такие приспособления нужны не только для мотоблоков. Многие также интересуются вопросом, как сделать грунтозацепы для культиватора своими руками. Для этих целей можно применить комбинированные колёса, например, с применением протектора из трактора.

Для воплощения в жизнь такого проекта следует подготовить половинки от дисков «Жигулей». Также необходимо приготовить тракторные шины с сильным протектором. Потом требуется обрезать боковины. Таким образом, получается резиновый круг с отличным протектором.

Подобные колёса могут использоваться на твёрдой грунтовой дороге, так как они не будут взрыхливать землю. На мягком грунте они тоже хорошо себя покажут, но сцепление с землёй будет намного меньше, чем при наличии металлических дисков.

Если нужен вариант колёс не только для хорошего сцепления с землёй, но и для рыхления, то необходимо делать грунтозацепы ножовые, которые не будут ездить на обычных дорогах, а пригодны только для рыхления. Таким образом, земля будет обработана.

Как сделать грунтозацепы для мотоблока своими руками

Самый простой ответ на как вопрос сделать грунтозацепы для мотоблока своими руками, — взять для будущих грунтозацепов ненужные диски от автомобильных колес. К этим дискам нужно прикрепить сварочным аппаратом полуось, на которую потом оденем подшипники. К автомобильным дискам приварите металлические квадратные пластины. Так, чтобы пластины своими краями касались обода.

Пластины потом нужно привинтить к ободу болтами. Теперь нам нужно сделать зубья — стальные зацепы, которые будут входить в землю. Для этого нам понадобится стальная пластина, например, уголок, который болгаркой надо разрезать на части и сварить из них такие же зубья какие делают на заводе. Полученные зацепы необходимо разместить на обод колеса на расстоянии 15 см друг от друга.

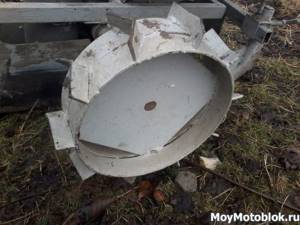

Есть еще один способ сделать самодельные грунтозацепы. Для этого воспользуйтесь старым газовым баллоном. Вырежьте из баллона два диска для ободов колес шириной в 5-7 см и 30 см в высоте. А дальше все то же самое, что бы вы делали с автомобильными дисками.

Кстати, для улучшения работы колес с грунтозацепами, можно приварить к каждому зацепу сверху еще один зуб, и удлинить зубья до 60 см. Нам нужно сделать ось. Для этого крепите к одному из ободов металлическую пластину на которой она будет размещаться.

Как видите, грунтозацепы можно сделать из любого материала, который имеет форму круга. Главное — правильно подобрать диаметр и ширину для будущего колеса с грунтозацепами. Размеры колеса определяются работой, для которой их используют на мотоблоке. Мы уже об этом упоминали.

Грунтозацепы на мотоблок своими руками: оптимальный вариант конструкции

Чтобы сделать более сложные аналоги заводским, грунтозацепы изготавливаются на основе стального листа или из автомобильных дисков. Точную конструкцию можно создать только по чертежу, который выполняют самостоятельно или берут уже готовый.

Для грунтозацепов в первом случае берется:

  • 4 мм сталь – она послужит для дисков будущих колес;
  • стальной лист 8 мм – для части, погружаемой в почву;
  • электроинструменты – сварка, УШМ, дрель.

Ход работ:

  1. УШМ вырезаем две одинаковые заготовки округлой формы, в середине которых сверлим крепежи для ступицы и шпилек;
  2. по их внешнему краю делаем зубчатую окантовку высотой не более 100 мм;
  3. второй лист стали распускаем на треугольники с затупленными углами;
  4. привариваем последние к зубчатой кайме, как показано на рисунке.

Второй вариант на базе жигулевских дисков

Будет нужен полный комплект дисков, поскольку на одну пару можно поставить шины и применять ее для транспортировки по дорогам с асфальтированным покрытием, а вторую – выполнить как традиционные грунтозацепы.

Последовательность действий:

  1. уголок из стали со стороной 5-6 см распускаем на отрезки, более широкие чем имеющиеся диски;
  2. в центре одной стороны болгаркой вырезаем треугольную площадку. Именно этой частью они будут соприкасаться на грунтозацепе;
  3. горелкой нагреваем уголок и слегка загибаем его. Дополнительно прихвачиваем сваркой, чтобы усилить заготовку;
  4. шипы из уголков привариваем по внешнему ободу машинного диска через равные промежутки (оптимальным будет шаг в 15 см, направляя заостренную часть по ходу перемещения мотоблока).

Аналогичные операции повторяются и для второго диска, как показано в видео.
Пользуясь нашими рекомендациями, можно изготовить самодельные грунтозацепы для любой марки и модели мотоблоков: «Агат», «Салют» или «Нева». Габаритные различия между моделями этих культиваторов незначительны, поэтому грунтозацепы с серии «Нева» МБ-1 и подойдут и на более поздние версии – МБ-2, МБ-21 и т.д., расширяя сферу их применения.

Делаем грунтозацепы для мотоблока Нева своими руками

У каждой марки мотоблока есть те навесные опции, которые лучше других подходят под её конструкцию. Конечно, лучше всего покупать универсальный мотоблок, к которому подходит практически любой навес. Для мотоблока Нева производители сделали колеса с грунтозацепами Ф340х110.

По своей конструкции эти грунтозацепы несколько больше, чем те, которые мы описали как самодельный вариант. Соблюдайте те же инструкции, которые мы указали выше, просто подберите другие размеры ободов. Высота колеса для грунтозацепов для мотоблока Нева должна быть 340 мм, а ширина самодельного грунтозацепа — 110 мм.

Какие размеры нужно брать

В интернете можно найти множество чертежей и схем для самостоятельного изготовления грунтозацепов. Но какие размеры соответствуют той или иной марке? Иногда этого не указывают в чертежах.

Итак, самыми распространенными мотокультиваторами являются: Нева, Крот, Салют, Ока, Зубр, Кентавр. Рассмотрим мотоблоки Нева.

Грунтозацепы для мотоблоков Нева прекрасно подойдут и к мотокультиваторам Салют и Фаворит. Размеры для самодельных инструментов для мотоблока: высота — 34 см, ширина — 11 см. Эти размеры показаны на чертеже, а также указаны все мелкие подробности, которые нужно соблюсти для хорошей работы с землей. Кстати, грунтозацепы самодельного варианта делают немного больше, чем заводские, т.к. сложно с точностью подобрать размер. Размеры для мотоблоков других марок варьируются от 34 см до 70 см и выше.

Рассмотрим основные функции грунтозацепов на мотоблок Нева:

  1. Более качественная вспашка земельных участков.
  2. Установленный инструментарий делает мотоблок более тяжелым и хорошим в применении, что улучшает работу с почвой и позволяет работать с тяжелыми навесными конструкциями.
  3. Данное изделие помогает подняться в гору с полным прицепом за достаточно короткое время.
  4. Зубья цепляют мелкие и большие корни растений, вырывая их.

Как сделать грунтозацепы для мотоблока Кентавр

Грунтозацепы для для мотоблока Кентавр отличны только в размерах. Выше мы описали размеры, на которые вам нужно ориентироваться при переделке старых колес в грунтозацепы для Нева. По той же схеме вы можете сделать колеса с грунтозацепами больших размеров. Подберите высоту колеса 450 мм.

Ширина колеса должна быть 110 мм, как бы вы делали для Нева. Такие грунтозацепы подойдут у мотоблоку Кентавр 2060, Кентавр 2090 и аналогичным им агрегатам. Если хотите заводской вариант, покупные грунтозацепы вам обойдутся где-то в 30 долларов.

Чертежи грунтозацепов

Здесь приведены стандартные размеры для мотоблоков. А что насчет точных данных по поводу разных торговых марок мотоблока? Приводим ниже достоверно точный расчёт замеров для мотоблоков разных марок.

  • Грунтозацепы для мотоблока Нева – 340 (высота) х 110 (ширина) мм
  • Грунтозацепы для мотоблока Кентавр – 440 х 120 (В х Ш) мм
  • Грунтозацепы для мотоблока Зубр – 700 х 200 (В х Ш) мм

Грунтозацепы для мотоблока зубр

Мотоблок Зубр относится к тяжелым профессиональным мотоблокам. Для него подходит самое лучшее навесное оборудование, какое только есть. Но для того, чтобы Зубр отлично заходил в землю, вам нужно купить или сделать самостоятельно грунтозацепы к мотоблоку Зубр. Стандартные грунтозацепы, которые к нему подойдут, имеют высоту 700 мм и ширину в 200 мм.

Колеса с такой шириной одеваются только на тяжелые мотоблоки и кроме мотоблока Зубр JRQ78 и 79, они также подойдут мотоблоку Кентавр 1070D, Аврора 101 и Аврора 81, Zirka LX1080D и Zirka 1090. Расстояние между зацепами в заводском варианте — 14,5 см. Втулка этих колес — 60 мм в диаметре. Одеваются на мотоблок при помощи дополнительной ступицы.

Как утяжелить грунтозацепы

Как уже было сказано ранее, для равномерной обработки почвы специальным навесным оборудованием, применяются соответствующие утяжелители, что позволяет используемому механизму оставаться в процессе движения на необходимой глубине. В данном случае необходимо более детально рассмотреть, как сделать применяемые навесы более тяжелыми, а именно:

  1. для покупного оборудования могут использоваться специальные вспомогательные грузы, которые навешиваются совместно;
  2. при необходимости можно воспользоваться навешиванием любого тяжелого предмета для равномерного вспахивания;
  3. в данном случае возможно самостоятельное создание достаточно тяжелого приспособления, которое будет разрыхлять грунт равномерно;
  4. нередко на выпускаемых версиях специально предусмотрен соответствующий центр тяжести, что достигается наличием определенной конструкции;
  5. утяжеление может быть дополнительной регулируемой вставкой, которая присутствует на навесном оборудовании.

Вариантов для увеличения массы данного приспособления достаточно много, здесь только следует рационально использовать подобное утяжеление, чтобы во время работы устройство не провалилось достаточно глубоко в грунт. В противном случае может наблюдаться повреждение механизма сцепки, либо деформация самого механизма для обработки почвы.

Важно. При работе с таким оснащением следует принимать во внимание погодные условия, а кроме того влажность и мягкость обрабатываемой поверхности почвы.

Описание и размеры грунтозацепов для мотоблоков

Как мы поняли, размер грунтозацепов очень сильно зависит от тяжести мотоблока, на который они устанавливаются. Хотя тяжелые мотоблоки являются самыми пригодными для работы на тяжелых почвах и, соответственно, грунтозацепы с большей высотой и шириной более подходят для сцепления профессионального агрегата с целиной или сильно запущенными землями. Также, для высокой сложности работы крепят утяжелители на колеса.

Размеры грунтозацепов варьируются от 310 мм до 700 мм в высоту, ширина — от 100 до 200 мм. Так, для мотоблока Салют можно купить грунтозацепы 500х100 мм, а также 500х200 мм.

Последние будут функциональны в комбинации с плугом. Можно купить такие же размеры с песконасыпным утяжелителем, чтобы навесной плуг глубже вспахивал почву. Хотя, если у вас есть грунтозацепы 500х200, можете сделать утяжелитель сами. Колеса с грунтозацепами размером 700х130 мм одевают на мотоблок для работы с окучниками, картофелекопателем и плоскорезами.

Оптимальные размеры

Ни для кого не секрет, что тяжёлая техника обрабатывает землю лучше лёгкой. Этому свидетельствует тот факт, что люди начали интересоваться вопросом, как сделать грунтозацепы для автомобиля своими руками. Таким оборудованием можно обрабатывать даже жёсткий грунт, с которым лёгкий трактор справляется не очень эффективно. Для таких агрегатов и требуются большие грунтозацепы. Если обобщить, то параметры конструкции будут зависеть от размеров мотоблока.

Таким образом, можно выделить следующие популярные мотоблоки:

  • «Нева». Распространёнными являются мотоблоки, которые приспосабливаются к любым условиям. Но в том случае, когда в хозяйстве уже есть трактор «Нева», который по своим характеристикам не считается универсальным, можно сделать грунторезы самостоятельно. Нужно учитывать то, что диаметр приспособления не должен быть больше 36 сантиметров, а ширина не больше 11.
  • МТЗ. Даже несмотря на то, что такие агрегаты белорусские, цена на них из-за высочайшего качества немала. Можно ориентироваться на цену 5000 рублей и более. Суть в том, что колёса у этих моделей мотоблоков довольно крупные. Чтобы сделать качественные грунтозацепы, необходимо большие трудозатраты. Важно, чтобы размеры были подобраны правильно, а треугольные пластины, которые зацепляются за грунт, были тщательно приварены к основному колесу грунтозацепа.
  • «Салют». Собирается такое приспособление по схеме «Невы».
  • «Кентавр». Колёса в таком аппарате чем-то похожи на «Неву». Но у первой машины длина колёс на 11 сантиметров больше. Если к «Кентавру» изготавливать грунтозацеп, то его длина должна составлять 450 миллиметров, а ширина 110. Он может подойти и к другим моделям мотоблоков, в том числе и других производителей.

Также полезным будет сделать удлинитель для грунтозацепов. Они предназначены для увеличения угла поворота конструкции и ширины калии и противовеса. Для этого необходимо прикрепить на ступицу втулку с прорезью. В такую втулку вставляется дополнительная ось, которая закрепляется болтом. В завершение нужно закрепить колесо грунтореза на оси.

Таким образом, есть множество вариантов сделать грунторезы своими руками без особых трудозатрат и опустошения кармана на дорогие заводские модели.

Делаем грунтозацепы к мотоблоку Зубр

Мы уже рассказывали, каких размеров колеса одевают на тяжелый мотоблок Зубр. К мотоблоку Зубр JRQ78 и 79 также свободно подойдут грунтозацепы 700х100 мм. Они меньше вширь и, кроме тяжелых, могут использоваться вместе с мотоблоками средней тяжести.

Такие же грунтозацепы к мотоблоку Зубр подходят для мотоблока Нева. Именно с лучшей совместимостью связана большая востребованность грунтозацепов такого размера. Ведь колеса 700х200 вы можете одеть только на тяжелые агрегаты, они предназначены скорее для обработки целины, а колеса 700х100 подойдут для средних фермерских потребностей и вы спокойно сможете сохранить и закрепить их на другом мотоблоке, когда ваш нынешний устареет, даже если он будет слабее в мощности.

Можете сделать самостоятельно своими руками, а можете купить в магазине. Стоить грунтозацепы 700х100 вам будут около 70 долларов.

Конструкции для «продвинутых» аграриев

Простые конструкции из дисков от «Жигулей» можно с лёгкостью изготовить, но потребительские свойства у них не идеальны. Поэтому в особых случаях есть необходимость в самодельной сборке грунтозацепов, которые ничем не хуже заводских моделей, и они смогут хорошо утяжелить мотоблок.

Для изготовления сложной конструкции необходимы:

  • Стальной лист 4−5 миллиметров для основного круга.
  • Полоса стальная 50 миллиметров, 4−5 миллиметра толщиной для опорной поверхности. Их должно быть 6 штук. Они хорошо укрепляют диск и делают его тяжелее.
  • Лист из стали 8−10 миллиметров для создания зацепов.
  • Сварочный аппарат (автомат или полуавтомат), дрель, болгарка, сверлильный верстак.

Соединяются все детали с помощью электросварки, так как газовая горелка не сможет прогреть металл такой толщины.

В связи с тем, что диаметр грунтозацепов больше, чем обычных колёс к мотоблоку, необходимо удлинить их оси.

Желательно в этом случае предусмотреть возможность регулировки длины подобных осей, так как на поле ряды могут быть разной ширины. Таким образом, перемещая колёса с зацепами по вертикали, можно установить их на любой уровень, ширину и положение. В этом случае вес каждого колеса будет не менее 10 килограмм, и это обеспечивает прекрасное сцепление с грунтом.

Необходимо знать, что подобные приспособления не подходят для вспахивания земли или рыхления, хотя небольшая обработка грунта происходит в момент проезда по полю. Для рыхления грунтозацепы на мотоблоке не подходят, так как здесь необходима независимая точка опоры.

Если конструкция по проекту не должна быть тяжёлой, то можно сделать её более красивой, с эстетическим внешним видом. Такие колёса могут использоваться на лёгких грунтах, где было предварительно сделано рыхление. Они имеют небольшой диаметр, в середине используются фигурные спицы из профилированного листа из стали. Сталь для зацепов должна быть не более 8 миллиметров, а вес колеса — не больше 8 килограмм.

Как сделать грунтозацепы из дисков для мотоблока

Необходимые вам грунтозацепы вы можете сделать из старых колесных дисков от автомобиля. Также само вы можете использовать колесные диски от старого моторного блока. Допустим, ваш агрегат уже вам не нужен. Вы купили себе новый — получше и по функциональней.

Но у вас нет грунтозацепов. Не выбрасывайте ваш старенький агрегат, а переделайте его колеса в грунтозацепы к новому мотоблоку так же, как бы переделали автомобильные диски. Последовательность действий дана в начале статьи.
