Пресс гидравлический своими руками: универсальный инструмент из домкрата


Как показывает практика самодельные детали для автомобилей и другие приспособления, сделанные своими руками, во многом не уступают заводской сборке, а в некоторых случаях даже превосходят их.

Уважаемый читатель, сегодня мы хотим разобрать с вами конструкцию самодельного пресса из домкрата. Как показывает практика, его сборка в домашних условиях может гарантировать своему владельцу надёжность и долгое время исправной работы.

Назначение и сферы использования пресса гидравлического

Пресс гидравлический представляет собой устройство, которое осуществляет большое давление на обрабатываемый материал посредством незначительных усилий. Такой принцип действия основан на законе Паскаля, согласно которому прилагаемое усилие, воздействующее на определенную площадь, передается по всему объему и является равным по всем направлениям.

Пресс гидравлический применяется для штамповки, прессовки, выдавливания, сборки, ковки, гибки

Устройство пресса гидравлического представлено двумя цилиндрами. При воздействии на меньшую камеру возрастает давление жидкости в ней, что передается по специальному каналу в большую камеру. На поршень оказывает давление рабочая жидкость, что способствует воздействию элемента на обрабатываемую заготовку. Цилиндры, как правило, располагаются вертикально, но существуют и варианты, имеющие горизонтальное размещение. В качестве рабочей жидкости применяется специальное масло.

Установка используется для прессовки, штамповки, выдавливания, сборки, ковки, гибки, правки металлических элементов. Можно купить или выполнить своими руками пресс для картона, который станет незаменим для пакетирования, брикетирования, прессования и утилизации материалов из пластмасс, бумаги и резины. Оборудование характеризуется универсальностью и может применяться в разных сферах жизни для осуществления ремонта, обслуживания и профилактических работ. В зависимости от этого пресс имеет определенное конструктивное исполнение.

Варианты применения гидропресса в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками в гараж. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

Полезный совет! При изготовлении своими руками пресса необходимо определиться с дальнейшим назначением устройства, его габаритами, показателями поршня, массой и возможностью установки манометра.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

Самодельный домкрат для поднятия машины: чертежи и описание как сделать

Домкрат является приспособлением, без которого не обходится ни один водитель при ремонтных работах своего авто. Он нужен для поднятия грузов на небольшую высоту. Его следует хранить в багажнике машины или в гаражном помещении.

При покупке такого устройства необходимо обращать внимание на показатели грузоподъемности, которые должны быть как можно выше, а также на универсальный функционал. Многие автолюбители отдают предпочтение гидравлическому домкрату, который можно соорудить своими руками.

Но перед этим нужно изучить информацию, как сделать самодельный домкрат для автомобиля своими руками в домашних условиях.

Виды домкратов

На сегодняшний день в ассортименте магазинов для автолюбителей есть несколько видов домкратов как от отечественных, так и от зарубежных производителей. Популярные разновидности:

  • гидравлический;
  • механический;
  • электрогидравлический и электрический;
  • пневматический.

Работа гидравлического подъемника заключается в том, что он перекачивает в рабочую полость тормозную жидкость или гидравлическое масло. У одноклапанных моделей есть клапан, который предотвращает обратный отток масла, а в двухклапанный тип встроен перепускной страховочный клапан, который препятствует мелким повреждениям конструкции, если будет превышена допустимая нагрузка.

Пример использования домкрата

Механический самодельный домкрат является подъемным устройством для комплектации легковых автомобилей. Принцип его работы заключается в том, что винтовая шпилька перемещается механическим усилием.

Что касается электрогидравлической конструкции, то она приходит в действия за счет электропривода. Существуют некоторые модели подъемника, у которых есть ручной привод.

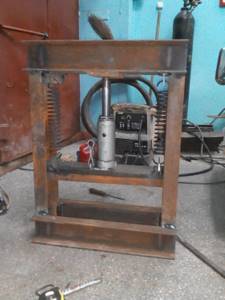

Конструктивное исполнение пресса самодельного из домкрата

Перед тем как сделать своими руками гидравлический пресс, следует разобраться, какие составные элементы входят в его конструкцию.

Для устойчивости устройства необходима прочная и надежная нижняя часть, которая выступает в качестве основания установки. Она имеет вид платформы и выполняется из массивного толстого металлопроката. Для этого преимущественно используются швеллеры и уголки из металла.

Как видно из схемы пресса, вертикальные части конструкции представлены стойками. Элементы выполняются из стальных уголков и привариваются к основанию таким образом, чтобы был обеспечен прямой угол между элементами. Высота стоек вычисляется как сумма высоты домкрата, длины его штока и толщины обрабатываемой детали. В верхней части стоек фиксируется неподвижный упор. Для его изготовления используется уголок.

Для создания необходимого усилия на обрабатываемую поверхность применяется гидравлический домкрат. Его необходимо будет закрепить на подвижный упор. Домкрат приводится в действие при помощи ручного рычага или электропривода.

Высота боковых стоек должна соответствовать сумме толщины обрабатываемой детали, высоты самого домкрата и длины его штока

Подвижный упор осуществляет давление на прессовочный механизм. Элемент выполняется из стальных полосок или уголков. Для передвижения упора в обычное положение применяется возвратное устройство. Оно представлено несколькими пружинами. Их длина и степень растяжения рассчитываются исходя из параметров пресса.

Устройство самодельного пресса для гаража: характеристика конструкции

Перед тем как сделать пресс гидравлический, следует определиться с типом установки. В зависимости от этого оборудование может быть настольным или напольным. Первый тип инструмента располагается на верстаке, а второй размещается на специальном пьедестале. Такие прессы отличаются габаритами, грузоподъемностью. Сделанный своими руками пресс настольный гидравлический обеспечивает усилие до 12 тонн, а для напольного устройства это значение достигает 25 тонн.

Настольная конструкция является более устойчивой, мобильной. Благодаря небольшим размерам она не занимает много свободного пространства. Такой пресс используется для обработки небольших заготовок.

Напольный гидравлический пресс характеризуется большими размерами и большим весом. Для его установки понадобится сооружение специальной платформы. Такой станок справится с обработкой крупных элементов из металла, разборкой и сборкой сложных узлов.

Пресс гидравлический для гаража изготовленный своими руками может иметь вертикальное или горизонтальное исполнение

Важно! Для расширения функциональных возможностей напольного гидравлического пресса его следует укомплектовать электродвигателем.

Можно сделать сложную конструкцию, которая будет эксплуатироваться для выполнения широкого спектра задач. Однако изготовление такого варианта займет много времени и потребует использования специализированных инструментов и техники. В качестве гаражного гидравлического пресса лучше сделать ручную модель, оснащенную гидравлическим насосом и приводом. Такая конструкция является двухскоростной, ее поршень характеризуется мобильностью.

Изготовленный своими руками пресс гидравлический для гаража может иметь горизонтальное или вертикальное исполнение. Первый тип устройства применяется для правки, рубки и гибки отдельных элементов из металла. Вертикальное оборудование предназначено для распрессовки и запрессовки деталей. Сделанный своими руками гидравлический пресс для макулатуры приобретает все большую популярность.

Механический винтовой домкрат своими руками

Такой самодельный автомобильный домкрат отличается компактными размерами и простой конструкцией. Для его изготовления потребуется минимум материалов, которые легко найти в гараже или домашней мастерской.

Конечно, для тяжелых внедорожников и фургонов механический винтовой домкрат не стоит использовать — он попросту не справится с нагрузкой. Однако для небольших легковых авто это отличное бюджетное решение.

Особенности создания своими руками пресса гидравлического

Самодельная конструкция должна выполнять необходимый перечень задач. Достаточно устройства, которое создает усилие 15-25 тонн. Для его изготовления понадобится подготовить рабочий чертеж пресса гидравлического своими руками из домкрата с размерами всех элементов конструкции (такую схему можно найти в интернете). При этом следует учитывать тип инструмента, который может быть стационарным или съемным, габариты изделия, ход поршня и конструктивное исполнение станины.

В зависимости от типа установки пресс гидравлический может быть настольным или напольным

Рабочий цилиндр гидропресса располагается отдельно или встраивается в конструкцию. При этом он может находиться в верхней или нижней части. В случае первого варианта давление будет осуществляться на нижнюю поверхность основания. Если рабочий элемент расположен на станине внизу, давление будет направлено вверх в результате работы основного штока.

В качестве гидравлического цилиндра применяется домкрат, который выступает в роли основного рабочего элемента. При этом следует учитывать, что инструмент может быть представлен в разном исполнении. Поэтому при выборе домкрата необходимо определиться, для каких целей будет использоваться пресс и учесть максимальное усилие приспособления.

Однако следует помнить, что промышленный инструмент бутылочного типа не будет функционировать в перевернутом состоянии. Поэтому, перед тем как сделать пресс из домкрата, необходимо доделать изделие. В конструкции следует предусмотреть установку гнезда, которое будет контактировать со штоком гидроцилиндра. Для его изготовления нужно использовать отрезок трубы.

Материал для станины подбирается с запасом прочности, что исключит повреждение рамы при оказании максимально возможного усилия. После выполнения поставленной задачи по обработке заготовки шток должен возвратиться в исходное положение. Для этого необходимо правильно подобрать пружины, исходя из степени жесткости, благодаря чему они способны будут эффективно выполнять свое назначение. Их края крепятся к подвижной верхней и неподвижной нижней частям основания.

Материал для стоек и станины необходимо подбирать с запасом прочности, это исключит повреждение пресса при оказании большого давления

Основной элемент самодельного пресса

Почему для изготовления самодельных прессов применяют именно гидравлический домкрат? Связано это с принципом действия такого устройства, построенным на одном из основополагающих законов физики. Согласно этому закону, жидкость, в отличие от газа, под воздействием на нее давления не сжимается и, соответственно, не уменьшает свой объем. Гидравлический домкрат дает возможность без потерь мощности передавать на подлежащий обработке объект усилие, прикладываемое пользователем такого приспособления.

Конструкцию гидравлического домкрата составляют два цилиндра и поршни разного диаметра. Разработана она таким образом, что усилие, создаваемое устройством на своем рабочем органе, намного превышает то, которое пользователь такого устройства прикладывает к его элементу управления. Это позволяет применять домкраты гидравлического типа для подъема грузов, отличающихся даже очень значительным весом, а в случаях, когда такое устройство устанавливается на гидропресс, – создавать с его помощью большую силу сжатия. Немаловажным является и то, что КПД гидравлических домкратов может доходить до 80 %, что является очень хорошим показателем.

Устройство переносного пресса с нижним расположением домкрата

Между тем, если вы решили изготовить своими руками пресс на основе гидравлического домкрата, принимайте во внимание и недостатки, которыми обладают грузоподъемные устройства данного типа. Наиболее серьезный недостаток гидравлического домкрата заключается в том, что при его использовании невозможно точно установить высоту, на которую опускается шток такого устройства. Если при подъеме груза данный недостаток не является особенно критичным, то при использовании гидравлического домкрата в роли основного рабочего органа пресса после каждого рабочего цикла давление в камере домкрата необходимо стравливать, чтобы потом заново подвести шток устройства к обрабатываемой детали.

Проектирование самодельного пресса гидравлического для гаража своими руками

После выбора домкрата следует приступить к проектированию станины, на которую будет оказывать давление гидроцилиндр. Для этого создается чертеж пресса гидравлического своими руками. И размеры на нем наносятся для каждого отдельного элемента приспособления. Конструкция должна быть прочной, поскольку при работе устройства домкрат будет оказывать на нее давление как вниз, так и вверх, пытаясь разорвать каркас.

Основание должно обеспечить устойчивость оборудования, лучшим решением является его выполнение в виде платформы. Ширина стола определяется исходя из размеров изделия, которое будет обрабатываться на прессе. Однако она не должна быть меньше суммарной ширины всех элементов оборудования пресса.

Высота станины вычисляется как сумма габаритов домкрата, значения свободного движения штока, высоты предназначенных для обработки деталей и толщины передвижной рабочей платформы.

Домкрат закрепляется на основание. Упором для изделий выступает верх рамы. При помощи передвижного стола осуществляется передача давления на деталь. Поверхность устанавливается поверх домкрата на станину, по которой он свободно передвигается вверх-вниз с фиксацией по бокам.

1 — верхняя упорная балка, 2 — гайка, 3 — нижняя передвижная балка, 4 — стойка, 5 — резьба, 6 — домкрат, 7 — основание

Чтобы обеспечить регулировку свободного движения штока домкрата можно установить заменяемые вставки-подкладки из сплошного или полого металлического профиля. Другой вариант предполагает выполнение съемного упора в форме рабочего стола, который перемещается. Его следует закрепить на станине при помощи гаек с болтами или прутков. Для этого необходимо сделать отверстия в раме высотой, меньшей диапазона передвижения штока домкрата.

Еще одним решением является создание так называемого пресса винтового своими руками с использованием привода со штурвалом. Снизить просвет для заготовки внутри рамы можно будет посредством подкручивания винта с плитой.

Полезный совет! Для регулирования свободного движения штока лучше использовать комбинирование нескольких вышеизложенных вариантов.

Последовательность изготовления своими руками пресса из домкрата

Перед тем как сделать своими руками пресс, необходимо подготовить сварочный аппарат, электроды, болгарку, дрель и сверла. Для финишной обработки металлических элементов конструкции от заусениц понадобится шлифовальная машинка. На первом этапе собирается рама для пресса. От ее прочности и надежности зависит качество и эффективность рабочего процесса. В станине будет расположен рабочий цилиндр (в виде домкрата) и обрабатываемая заготовка.

Для изготовления основания установки, рассчитанной на давление до 5 тонн, необходим швеллер типоразмера 8П

Материал для станины, ее конструктивное исполнение и вариант сборки определяются исходя из воспринимаемого давления домкрата. Согласно чертежу пресса своими руками, основа устройства представлена П-образной прямоугольной рамой из швеллера или сварного стального уголка. Основное усилие будет сосредоточено в центральной части горизонтальных перекладин. Достичь максимально возможной устойчивости конструкции получится путем ее приваривания к основанию металлической пластины толщиной 08-1,2 см.

Для изготовления станины установки, рассчитанной на усилие до 5 тонн, понадобится швеллер типоразмера 8П и два горячекатаных уголка размером 50х50 мм, которые соединены цельным сварным швом либо связаны прутьями через каждые 25 см. Если инструмент будет воспринимать усилие до 10 тонн, для станины требуется швеллер 10П и спаренные уголки размером 63х7 мм. Для изготовления пресса с необходимым усилием сжатия 15 тонн и выше следует использовать швеллер 14П и спаренный уголок размером 75х8 мм.

Важно! Станина из вышеуказанного металлопроката будет иметь десятикратный запас прочности, что будет способствовать нормальной работе устройства – без разрушения рамы.

Особенности сборки станины пресса для гаража своими руками

Все элементы для каркаса соединяются между собой согласно чертежу пресса гидравлического. Сначала собирается основание, затем – боковые части и верхняя планка каркаса. Важно следить за соблюдением геометричности конструкции, у которой все элементы должны являться сторонами прямого угла.

Стыковка заготовок происходит посредством выполнения сварочных работ

Стыковка происходит посредством выполнения сварных цельных двухсторонних швов с подрезкой изделий впритык. Альтернативным вариантом является использование шплинтованных пальцев или болтов для сборки деталей. При этом следует учитывать максимально допустимую нагрузку на срез. При таком соединении основная нагрузка будет сосредоточена на болтовые соединения. Поэтому важно правильно рассчитать их количество.

Далее выполняется изготовление подвижной планки для пресса кузнечного гидравлического своими руками. Для этого используется квадратная труба или швеллер. В ее центральной части приваривается отрезок трубы, который будет в дальнейшем служить гнездом для штока. Направляющие производятся из двух стальных полос, длина которых должна быть равна внешней ширине корпуса. Элементы с помощью болтов крепятся к боковым стойкам передвижной конструкции.

Аналогичным образом изготавливается съемный упор. В его направляющих частях необходимо сделать отверстия для осуществления регулировки высоты рабочего пространства. На заключительном этапе выполняется установка домкрата и пружин.

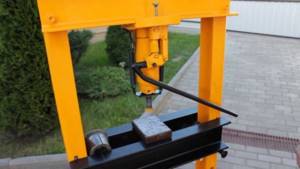

Как переделать домкрат для пресса, чтобы он работал вверх ногами

Самым доступным вариантом, который применяется в качестве гидравлического цилиндра для ручного пресса своими руками, является домкрат бутылочного типа. Главная проблема такого инструмента состоит в невозможности функционировать в перевернутом положении. В этом случае можно закрепить инструмент на верхней балке стационарно. При этом нижнее основание будет применяться в качестве опорного элемента. Перед тем как сделать своими руками пресс, понадобится выполнить доработку гидравлического механизма.

Чтобы переделать домкрат для работы вверх ногами, его придется разобрать

Существует несколько вариантов переделки домкрата, которые можно использовать при сборке самодельного пресса гидравлического. Первый состоит в дополнительной установке расширительного бака объемом 300 мл. Емкость необходимо соединить с заливным отверстием домкрата посредством применения обычной силиконовой трубы. Чтобы элемент плотно зафиксировался, необходимо воспользоваться штуцерами для кислородного шланга, которые можно приобрести в любом магазине автозапчастей.

Второй вариант переделки домкрата предполагает разборку инструмента. Для этого из него следует полностью слить масло и выполнить прокачку плунжера. Далее скручивается верхняя прижимная гайка посредством зажима ее в тисках. Затем необходимо расшатать внешний стакан при помощи резиновой киянки. Элемент должен выйти из посадочного кольца, которое расположено у основания домкрата.

После рычага плунжера располагается отверстие для забора жидкости. При неполном наполнении стакана в его перевернутом положении отверстие не контактирует с маслом. Это является основной проблемой при использовании домкрата для самодельного пресса. Решить ее можно при помощи трубки, которую следует запрессовать на всю длину стакана.

Домкрат можно оставить в первозданном исполнении. Однако для обеспечения работоспособности конструкции понадобится монтаж дополнительной третьей балки. Она крепится к боковым стенкам достаточно плотно, что способствует неподвижному положению домкрата при создании давления. Инструмент фиксируется в перевернутом положении к центральной части верхней балки при помощи болтов М8 или М10.

Переделанный домкрат при помощи болтов фиксируется в перевернутом положении к центральной части верхней балки

Как сделать пресс: изготовление и монтаж прижимных колодок

Для работы с крупными заготовками понадобится большая площадь сжимающих балок. Шток домкрата в этом случае не обеспечит этого, поскольку при осуществлении прессования усилие должно равномерно распределяться по всей площади обрабатываемой поверхности, исключая образование деформаций.

В качестве прижимных колодок для создаваемого своими руками пресса гидравлического для гаража можно использовать полнотелые чушки, в которых выполняются глухие отверстия с резьбой, посредством чего элементы фиксируются к конструкции пресса.

Оптимальным вариантом является самостоятельное изготовление колодок для пресса с домкратом своими руками. Для этого можно приобрести четыре отрезка металлического уголка или два швеллера. При помощи элементов создается параллелепипед с открытыми боковыми гранями. Стыковые участки, которые воспринимают основное усилие, следует заварить изнутри сплошным швом. Остальные места свариваются снаружи.

Одну из граней необходимо заглушить квадратной вставкой, а внутреннюю полость залить бетонным раствором М500. После застывания раствора колодка заваривается с другой стороны. Таким образом, получается два несжимаемых элемента.

Самостоятельное изготовление колодок для пресса из швеллера является оптимальным вариантом

К верхней колодке крепится домкрат со штоком. Для этого выполняется несквозное отверстие, куда вставляется пятка инструмента с минимальным зазором. Здесь также делаются отверстия для фиксации возвратного пружинного механизма. Нижняя колодка крепится на переставную балку. Для большей надежности и ограничения сдвига на нее наваривается пара уголков из металлических прутьев.

Установка переставной опорной балки возвратного механизма для самодельного пресса гидравлического

Нижняя и верхняя балки должны иметь одинаковое сечение. Отличаются элементы лишь конструктивным исполнением. Для выполнения нижнего опорного элемента используются два швеллера, которые следует обратить ребрами наружу. Их необходимо приложить по разные стороны относительно стоек и приварить к центральной их части посредством применения вставок из уголков или толстой арматуры.

Фиксация балки на стойках осуществляется путем использования стальных массивных пальцев. Под них следует выполнить ряд просечек круглого сечения на разной высоте с параллельным размещением в вертикальных швеллерах. Диаметр отверстий должен соответствовать сечению болтов.

Еще одним конструктивным элементом изготовленного своими руками гаражного пресса гидравлического является пружинный механизм, благодаря которому домкрат возвращается в первоначальное положение при открывании перепускного клапана. Для этого подойдут простые пружины для доводки дверей, которые можно приобрести в хозяйственном магазине.

Пружины, используемые для доводки дверей, обеспечивают работу переставной опорной балки возвратного механизма

Усложняет задачу верхняя прижимная балка, которая имеет значительный вес, вследствие чего пружина может не сжаться. Выйти из положения можно путем увеличения количества пружинных элементов до 4-6 шт., что приемлемо для сделанного своими руками пресса настольного гидравлического. Можно также использовать более мощные элементы, предназначенные для дверей, что более актуально для напольных установок.

Если верхняя колодка отсутствует, пружины крепятся к штоку домкрата. Фиксация выполняется при помощи шайбы, у которой внутреннее отверстие больше, чем регулировочный винт штока, но меньше, чем диаметр поршня. Пружину следует крепить посредством двух небольших крайних отверстий с фиксацией к верхней балке таким же способом. Пружина может устанавливаться не строго вертикально. Излишки длины элемента могут быть компенсированы ее наклонным расположением.

Полезный совет! Для крепления пружины также можно использовать приваренные крючки.

Как переделать домкрат «вверх ногами» / пресс своими руками

Самое подробное видео… или как переделать домкрат «вверх ногами» / пресс своими руками…

Домкрат «бутылочного» типа, не может работать «вверх ногами», его конструкция этого не предусматривает, но если очень захотеть… то домкрат можно научить работать в любом нужном вам положении.

И так что нужно сделать:

Выливаем масло в подготовленную заранее ёмкость, открыв резиновую пробочку (в нашем случае уже был сделан штуцер).

Откручиваем верхнюю гайку-сальник, через которую ходит шток.

Сдёргиваем наружный стакан, на который приварена ручка для транспортировки домкрата.

Находим на дне 2 отверстия. Одно всасывающее, к насосу, другое перепускное, к кранику. Нам нужно засасывающее. Определить легко качнув разок насосик — остаток масла в засасывающем отверстии усосётся в насос. Иногда в засасывающее отверстие вставлен фильтр из сетчатой трубочки.

Чтобы ваш домкрат смог работать «вверх ногами» вставляем в засасывающее отверстие кусок металлической или пластиковой трубки такой длины, чтобы её конец оказался у самого верха рабочего цилиндра. Если был фильтр — его можно надеть на конец трубки. В нашем случае это медная трубочка с резьбой на М6.

Кладем домкрат на бок, таким образом, чтобы заливная пробка была вверху, далее заливаем масло. И так же на боку начинаем качать насосом. Прокачиваем и выпускам воздух. После этого выдвигаем шток на половину длинны. Ищем подходящую трубку по диаметру заливного отверстия и соединяем главный цилиндр домкрата с дополнительным резервуаром.

В резервуар доливаем масло, домкрат переворачиваем «вверх ногами», дополнительный резервуар ставим выше чем домкрат, и начинаем задвигать шток домкрата обратно на свое место, ослабив при этом винт перепускного клапана. Масло с рабочего цилиндра переливается в дополнительный резервуар.

Далее, после того как шток зашел до упора на свое место, выкручиваем и вытаскиваем винт перепускного клапана и смотрим как работает закон гидравлики, весь воздух в главном и рабочем цилиндрах выйдет наружу.

После того как через отверстие винта перепускного клапана пойдет масло, закручиваем винт на место и после этого домкрат работает «вверх ногами», масло через трубочку будет засасываться из самой нижней точки, а выливаться сверху через перепускное отверстие, чтоб не создать вакуум масло гуляет по трубке из главного цилиндра в дополнительный резервуар.

Если у кого-то не получилось, то можно и нужно сделать следующее:

1) Залить масло через пробку, домкрат лежит на боку, пробкой вверх, шток задвинут. Залить масло «до верха», вставить трубку в заливное отверстие и залить грамм 150-200 масло в дополнительный резервуар.

2) Поставить домкрат в рабочее положение (в нашем случае вверх ногами).

3) Выкрутить винт перепускного клапана (вообще выкрутить), подождать пока из перепускного клапана выйдет воздух и побежит масло.

4) Закрыть перепускной клапан (вкрутить винт), добавить масло в дополнительный резервуар (50-100 грамм).

5) Начать качать (прессовать) основным насосом (дополнительный резервуар открыт), шток выходит. Как только появились провалы, опять выкрутить винт перепускного клапана, подождать пока выйдет воздух, вкрутить винт (закрыть перепускной клапан) и продолжать качать основным насосом.

6) Шток должен полностью выйти, долить немного масло в дополнительный резервуар, выкрутить винт перепускного клапана, подождать пока из отверстия перепускного клапана выйдет лужа масла. Вкрутить винт перепускного клапана, но не до конца, рукой с небольшим усилием загнать шток обратно (все масло из главного цилиндра уйдет в дополнительный резервуар).

7) Закрыть перепускной клапан, и повторить процедуру.

p.s. перед тем как будете собирать домкрат не забудьте его промыть/почистить от грязи (стружки и прочего) + продуть все отверстия.

Огромное спасибо и отдельную благодарность выражаем:

p.p.s. Просьба сильно помидорами не закидывать, на данный момент записываем на то, что есть
