Как открутить патрон дрели, если нет ключа

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком
Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

• электродвигателя, создающего движение вращения;
• механизма, передающего это вращение к зажимному устройству;
• и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Патроны для дрели: разновидности (видео)

Если модель минидрели или шуруповерта комплектуется специальным типом блокиратора, то необходимо применять зажимной одномуфтовый элемент. На инструменте без блокиратора применяются двухмуфтовый элемент или мини-патрон. Как правило, корпус такого устройства изготавливается из пластмассы, а для изготовления механизма и кулачков используется стальной сплав.

Любой вариант самостоятельного выполнения ремонтных работ требует знания устройства и основных составляющих:

• конусовидные захватные губы;
• внутренняя часть с губами;
• внешняя зажимная часть.

Конструкция и особенности зубчато-венцового патрона

Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

• корпус цилиндрической формы;
• регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
• кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

• сверл;
• фрез;
• метчиков с хвостовиками небольшого диаметра.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

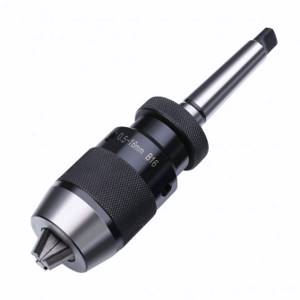

Разбор дрели с конусом Морзе

Существуют модели дрели, в которых используется патрон не с кулачками (кулачковый патрон), а с резьбовым соединением (или конус Морзе). Для него можно подобрать переходник, либо продолжать работать с таким конусом – все зависит от предпочтений. Для того чтобы провести ремонт дрели или шуруповерта, важно определиться, какой патрон. Внешний вид у них похож, поэтому смотреть нужно на маркировку, которая выбита на поверхности детали. Если на патроне размещена маркировка с буквой В – это устройство с конусом Морзе. В таком случае снять патрон можно при помощи выколотки и слесарного молотка.

Разобрать дрель с конусом Морзе сможет не каждый

Также важно знать про резьбовой патрон то, что он бывает 2 видов: дюймовый (характерен для моделей иностранного производства) и метрический (производится российскими производителями).

В каждой советской электродрели, шуруповерте есть зажимной сверлильный патрон с левой резьбой, иногда нужна разборка, если заклинил самозажимной конусный вал, или следует достать насадку станка, сменить винт, отремонтировать или застряло крепление. В том числе дрель нуждается в правильном использовании и своевременной профилактике.

С помощью этого инструмента, можно сверлить:

• Пластик;
• Кафель;
• Дерево;
• Бетон;
• Металл;
• Кирпич и другие материалы.

Чаще всего в бытовых условиях пользуются ударно-вращательной дрелью. В ее состав входит патрон системы SDS, которую придумала компания Bosch. Для такой системы не характерна особая точность. Для более четкого сверления, существуют переходники, которые состоят из кулачковых патронов.

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Советы: как поменять патрон на дрели

Внутри патрона имеется болт, с помощью отвертки его необходимо открутить. Здесь имеется особенность – выкручивать нужно в обратную от привычной сторону – вправо. Если болт откручивается туго, можно попробовать залить жидкий ключ – вполне возможно, от времени внутри появилась ржавчина. После этого, с помощью рывка открутить непосредственно патрон. Бывают варианты, когда необходимо зафиксировать ось, на которой крепится деталь.

Для этого:

• В ней есть специальные пазы;
• В таком случае ось придется зафиксировать ключом;
• И затем резким движением открутить и снять;
• Далее необходимо закрепить новый патрон.

Перед заменой, желательно смазать ось, чтобы в следующий раз не возникало проблем. При сборке, неудобств возникнуть не должно. Главное – не забыть вкрутить обратно болт – напоминаем, что закручивается он также в непривычную сторону – влево. Теперь можно продолжать использовать дрель.

Важно в магазине перед покупкой сравнить патроны для дрели, так как они могут незначительно отличаться резьбой.

Иногда возникают ситуации, когда поломка дрели связана не с разъемом патрона, а в него что-то попало или заклинило. В этом случае необходимо снять патрон (этот процесс описан выше), и далее разобрать его для очистки.

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Как снять конусный патрон с дрели

В таких моделях убрать патрон даже проще, чем для резьбового соединения. Смазка тоже не помешает, а основной алгоритм действия – постукивать по патрону и после каждого удара пытаться его провернуть. Предварительно необходимо выкрутить фиксирующий винт (здесь он с обычной, правой, резьбой).

Важно: в любом случае при работе дрель (шуруповерт) лучше закрепить в тисках. Это облегчает работу и освобождает рабочие руки.

В некоторых случаях патрон настолько «врастает» в крепление, что убрать его при выходе из строя не представляется возможным. Предлагаются разные варианты удаления – от нагрева паяльной лампы до красна с последующей попыткой все-таки снять, до разрезания патрона болгаркой или другим режущим инструментом. После этого они снимается с вала по кускам.

Дополнительные сведения о том, как снять патрон с дрели Бош и поставить его на место после смазки, приведены в видео. Здесь же приведены отличия в процессе демонтажа, а именно — как снять патрон с дрели Интерскол.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Учимся ухаживать за цанговыми патронами для дрелей правильно

После замены рассматриваемого устройства, рекомендуется смазать его солидолом или литолом. Почему лучше использовать эти смазочные вещества, а не жидкое моторное масло? Чтобы продлить срок службы внутренних частей и механизмов, следует использовать именно густые смазки. Причины для этого следующие:

1. Патроны дрели не имеют такой надежной защиты от пыли и мелких частиц, как устройства на перфораторах. Именно поэтому высока вероятность того, что внутрь могут попасть мелкие частицы, которые снижают срок службы резьбового механизма. Густая смазка не только снижает трение перемещения по резьбе, но еще и защищает от коррозии, а также предотвращает попаданию пыли. Масло наоборот притягивает пыль, которая попадает на резьбовую часть, тем самым снижая срок службы механизма
2. Смазку необходимо вносить как можно чаще, и если выполняются работы по бурению бетона, то желательно после окончания работ, разобрать патрон, очистить его и смазать
3. Быстрозажимные патроны относятся к категории неразборных, поэтому при выходе их из строя, они подлежат замене

При правильной эксплуатации и уходе за патронами для дрелей и шуруповертов, можно добиться долгого их срока службы. В среднем ключевые служат не менее 20 лет, а срок эксплуатации быстрозажимные составляет до 5 лет, что зависит от качества и особенностей применения.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция

РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА

radioskot.ru

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

• если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
• зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
• выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
• необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Инструкция: как разобрать патрон от дрели

Инструменты популярны в России и странах бывшего Союза в виду хорошего качества и недорогой цены. Российский производитель, который выпускает, как дрель-миксер, так и шуруповерт, различает ударные и безударные дрели. Ударная отличается наличием дополнительной функции – ударное движение.

В зависимости от выбранной модели, варьируется:

• Мощность электродвигателя;
• Диаметр патрона;
• Скорость вращения.

Самый простой и эффективный способ разбора выглядит следующим образом. Нужно взять перфоратор, снять с него пыльник, установить переходник и одеть на него патрон, который предварительно сняли с дрели, прижать патрон к стене, не забыв проложить между ними резиновую прокладку-амортизатор.

Обязательно кулачки, находящиеся в патроне (элементы, участвующие непосредственно в зажиме деталей), спрятать внутрь – вкрутить.

Далее прижимаем к стене и включаем перфоратор в режиме удара. Все, патрон разобран. Очищаем его от мусора, которым он был забит – оптимально смазать все внутренности перед сборкой. Важный момент – не перепутать в патроне кулачки местами, каждый кулачок должен стоять на своем месте.

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

• недостаточно качественное выполнение зажима сверла;
• отсутствие достаточной устойчивости к пыли;
• поломка зажимного механизма.

Виды патронов

Патроны на дрель отличаются по размеру дула. Сами конструкции отдельных моделей также различны. Всего для сверлящего инструмента представлено 7 разновидностей штуцеров.

Кулачковый тип

Цанговую конструкцию отличает большая эффективность. Патроны могут использоваться для фиксации шестигранных или цилиндрических модификаций хвостовиков. Вращение зажимной муфты или гильзы осуществляется на поверхности. Кулачки сводятся на резьбе. Сталь для изготовления запчастей должна проходить термообработку. Внутри механизмов кулачки перемещают зажимные муфты. Схождение осуществляется движением регулировочного колеса.

Ключевой

Распространенный вид зажима. Затягивается отдельным ключом. Является достаточно прочным. Стоит недорого. Ключевой зажим служит намного дольше прочих видов. Недостатки этого типа:

• более длительная процедура замены сверла;
• ключ нередко теряется.

Полезный совет. Рекомендуется закреплять ключ на шнур инструмента. Благодаря этому деталь перестанет часто теряться.

Резьбовой

Отличается тем, что может очень легко сниматься. Заворачивается нестандартным способом.

Пошаговая инструкция как правильно осуществить снятие резьбового патрона:

1. Открыть внутреннюю часть элемента.
2. При раскручивании поворачивать винт налево.
3. Включить лампу для точного определения какой формы шляпка.
4. Показатель регулятора изменить на самый конечный режим.
5. Отсоединить штуцер от дрели.

Быстрозажимный

Второе название — самозажимный. Достаточно распространенный вид. Устанавливается в перфораторы марки Зубр, Makita, Диолд. Отсутствие зубцов уменьшает вероятность получения травм. Зажать или вскрыть деталь можно давлением ладони. Недостатки быстрозажимного типа:

• более дорогая цена;
• невысокая долговечность;

Частая замена сверл или длительная эксплуатация становятся причиной ослабления креплений. Результат от использования устройства перестает быть эффективным. Выполнение работ часто является опасным.

Быстрозажимной патрон

Одномуфтовый

На этих патронах должна быть предусмотрена функция блокировки шпинделя. Крепление одной рукой заворачивается на деталь. Усилие нажима данный вид обеспечивает довольно мощное. Одномуфтовые изделия создают из металла или твердого пластика.

Примечание. Металлические одномуфтовые патроны изготавливаются для сверлящих устройств моделей высшего класса.

Двухмуфтовые

Вмещают две муфты. Затягиваются обеими руками. Считаются менее удобным при эксплуатировании. Дают меньшее усилие. Патроны этого типа создают из металла или пластика.

Тип SDS

Наиболее часто встречается в конструкции различных модификаций фирмы Метабо. Фиксация инструментом отличается большей надежностью. 90 % всех перфораторов оборудуется именно этими изделиями. Конструкция запчасти несложная. Инструмент должен каждый раз смазываться после использования.
