Как отличить электроды постоянного тока от переменного

Электроды постоянного и переменного тока внешне не отличаются. Но с завода уже указано для каких токов они разработаны, а именно это стержень электрода и покрытие, полярности и положения при которых можно выполнять сварку,рекомедуемый ток при сварке тех или иных металлов. В чем основные различия переменного и постоянного тока. В том что на электрод при сварке подается ток либо переменно с какой либо частотой, а именно это 50 герц либо постоянно. Возьмем к примеру электроды уони. Они предназначены для постоянного тока. Если взять и попробовать варить переменным то они будут прилипать либо дуга будет гулять или вовсе не будет стабильной дуги.

Давайте рассмотрим ток постоянный и переменный. Буду начинать с переменного так как это будет проще всего понять.

И так как у на работает переменный ток и постоянный при сварке электродом. Я нарисую наглядно.

А теперь посмотрим как поступает к нам переменный ток в дома. Все знают что есть фаза и есть ноль. Ноль это как минус но не совсем так. Ну да ладно рассмотрим фазу переменного тока и как она работает. Переменный ток то он есть то его нет то он опять есть.

Как видим переменный ток то в одну сторону возрастает то в другую (красная линия показано как возрастает то в одну то в другую) то есть ток меняется. Вот почему при сварке электродами переменным током разбрызгивания больше. Ну а постоянный ток тоже как и переменный только пропустив через выпрямитель ( поэтому его так называют потому что он выпрямляет ток который на графике) мы получаем несколько переменных токов которые работают синхронно и образую постоянный ток.

Из этого можно сделать вывод что качественная сварка получится при сварке постоянным током. Наверное не всем понятно что это на графике изображено. Отвечаю на вопрос чем отличаются электроды постоянного тока от переменного. Например электродами мр-3с можно варить как переменным так и постоянным током любой полярности. А вот уони например только постоянным и только лишь допускается обратной полярностью. Скажу от себя берем электроды для переменного тока и варим постоянным и ни чего не боимся. Многими марками электродов можно варить постоянным током, а переменным нужно смотреть. Теперь

Одним из самых популярных видов сварки является ручная дуговая сварка переменным и постоянным током. Конечное качество сварных швов напрямую зависит от того, какие сварочные электроды при этом используются. На сегодняшний день наиболее широко применяются универсальные электроды, которые предназначены для сварки как постоянным, так и переменным током, обеспечивающие максимальное качество сварки.

Универсальные электроды для постоянного и переменного тока

– универсальные электроды для сварки имеют множество преимуществ, таких, как:

– повышенная производительность сварочного процесса;

– низкий уровень разбрызгивания;- достаточно экономичны;

– хорошее отделение шлаковой корки;

– минимальные требования к квалификации сварщика и к сварочному оборудованию;

– возможность качественной сварки ржавого, влажного, окисленного или загрязненного металла.

Кроме того, универсальные сварочные электроды хорошо держат дугу, в том числе и при повторном поджигании. Они прекрасно подходят как для выполнения точечного прихвата и сварки коротких швов, так и для заваривания длинных зазоров.

Принцип работы электрода

Работа электродом начинается с того, что верхняя часть стержня без обмазки устанавливается в держателе, который одновременно является электрическим контактом. Второй вывод от сварочного аппарата крепится к привариваемой металлической детали, тем самым образуя разомкнутую электрическую цепь. Как только сварщик касается концом стержня металла, происходит замыкание цепи, и появляется дуга.

Дальнейшие действия проводятся в виде удерживания электрода на небольшом расстоянии от металла, и его перемещение вдоль участка для наложения сварочного шва. В ходе образования дуги происходит плавление стального сердечника, который образует сварочную ванну, соединяя при этом металлические детали. Поверхность свариваемого металла не плавится.

Это интересно! Перед применением расходника, важно убедиться в том, что он не подвергся воздействию влаги, а его обмазка не имеет признаков крошения. В противном случае такими материалами варить не рекомендуется.

Что такое переменный ток в сварке

Плохо это или хорошо, какой ток лучше? Переменный или постоянный? Однозначного ответа вам не даст никто.

Для начала лучше разобраться с особенностями процессов при переменном токе, они следующие:

  • Поведение дуги оставляет желать лучшего: при переменном напряжении она самая нестабильная.
  • Сварочный шов не самого высокого качества из-за отклонения от оси сварочной дуги.
  • Если дуга гаснет, то возобновить ее горение можно только при повышении напряжения.
  • Металл разбрызгивается в значительной степени.

При всех этих сложностях оборудование, необходимое для сварки переменным током, является простым и недорогим. Это, прежде всего, трансформаторы – аппараты, которые по-прежнему весьма популярны среди мастеров сварки.

Казалось бы, что электроды для переменного тока должны постепенно терять свою актуальность: ведь на рынке появилось множество выпрямителей – недорогие и с удобными для работы небольшими габаритами. Тем не менее, эти расходники по-прежнему востребованы на многих производствах и в кустарных мастерских.

Большая часть марок универсальна, что также чрезвычайно устраивает отечественных сварщиков старшего поколения.

Если разобраться, лучшие расходники для «переменки» имеют и показывают очень серьезные производственные плюсы. Прежде всего это касается получаемой электрической дуги: это ее стойкость и легкий поджиг. Еще одной особенностью таких электродов является низкий уровень разбрызгивания металлов во время сварки.

Сварочный трансформатор

Для осуществления сварки с помощью трансформатора необходимые следующие обязательные элементы конструкции:

  • Обмотки первичная и вторичная. Первичная – из специального изолированного провода, на вторичной обмотке изоляции нет.
  • Магнитный провод.
  • Винт для контроля положения двух обмоток и изменения расстояния между ними.
  • Защитный корпус для всего агрегата.
  • Рукоятка винта, ходовая гайка.
  • Вентилятор и другие элементы в зависимости от модели трансформатора.

Несмотря на то, что многие профессионалы сварки расценивают трансформаторы как оборудование «уходящего поколения», на рынке они представлены в виде широкой линейки моделей самого разного значения и для кошельков любой толщины.

Трансформаторы различаются по следующим критериям:

  • габаритам и весу;
  • силе тока на выходе;
  • уровню напряжения на выходе при холостом ходе;
  • объему потребляемого электричества;

Сварочный генератор

Устройство генератора включает в себя обязательные конструкционные элементы:

  • Важнейшая часть – преобразователь состоит из электрогенерирующего элемента с двигателем переменного напряжения. Они обеспечивают изменение показателей тока.
  • Приводной двигатель внутреннего сгорания.
  • Индикатор для мониторинга и фиксации силы тока.
  • Переключатели режимов.
  • Специальный прерыватель цепи.
  • Регуляторы силы тока и поведения электрической дуги.
  • Клеммы для подключения кабелей и выходы ан 230В.

Такого рода генераторы выпускаются в двух вариантах:

  1. Коллекторные генераторы.
  2. Вентильные генераторы.

Главными преимуществами газового генератора в сравнении с другими аппаратами для сварки являются:

  • Компактность и, следовательно, высокая мобильность.
  • Удобство, относительная дешевизна, бесшумность.
  • Широкая функциональность и высокая надежность.
  • Достаточно высокие технические характеристики.

Распространенные модели или какой электрод лучше выбрать

Сегодня существует огромное количество разных электродов, выпускаемых разными производителями. Новички часто путаются в столь большом разнообразии, поэтому ниже представлены характеристики популярных марок стержней:

  1. MP-3C — это универсальные модели расходников, предназначенные для работы с током постоянной и переменной частоты. Достоинством изделий является легкое воспламенение дуги не только при первом, но и последующем розжиге. В качестве обмазки используется рутил, обеспечивающий эффективную защиту соединения от окисления и проникновения шлака.
  2. АНО-37 — изделия предназначены для работы с низкоуглеродистыми сталями. Отличаются неприхотливостью работы с металлами, на которых имеется ржавчина. Они также легко разжигаются, что очень удобно для новичков.
  3. ОЗС-4 — еще один вид неприхотливых в эксплуатации электродов. Основная их особенность в том, что варить ими можно металл не только с присутствующими загрязнениями и ржавчиной, но и влагой.

  4. УОНИИ-13/55 — еще одна популярная разновидность расходников. Служат они не только для сварки тонкого металла, но и при соединении ответственных конструкций, эксплуатируемых при отрицательных температурах. Перед работой рекомендуется удалить загрязнения и ржавчину с металла.

Электроды поставляются в картонных или пластиковых упаковках, на которых указывается подробная инструкция по их эксплуатации. Ее необходимо обязательно изучить перед началом использования, ведь от этого зависит качество проведения сварочных манипуляций.

Электроды для переменного тока

Электроды для переменного тока обладают интересной особенностью: они универсальны, то есть годятся для работы как с переменным, так и с постоянным напрпяжением. Сразу заметим, что электроды для постоянного тока такой универсальностью ни в коей мере не обладают.

Используются электроды переменного тока там, где в качестве сварочных аппаратов стоят трансформаторы и генераторы. Как и сами аппараты, эти электроды весьма востребованы, так как с этими методами можно работать только на «переменке».

И агрегаты, и расходные материалы значительно дешевле, чем сварочные технологии, основанные на использовании постоянного напряжения. Так что популярность и спрос на «переменку» не собирается снижаться.

Преимущества электродов переменного тока:

  • Использование расходников для переменке не требует выпрямителей в дополнение к трансформатору.
  • Сварочная ванна не подвергается вредному действию азота и кислорода из воздуха.
  • Универсальность такого рода расходников.

Недостатки переменных расходников:

  • Самый главный минус – качество сварочных швов ниже, чем при использовании постоянного напряжения.
  • Разбрызгивание металла во время сварки.
  • Низкий уровень вязкость под ударом.

Четыре типа покрытия электродов:

  1. Кислое покрытие с маркировочной буквой А, имеющее в составе высокую долю кислорода. Это типичный «универсал», с такими расходниками можно работать и на постоянном токе.
  2. «Основное» покрытие с маркировкой буквой Б. Отличаются высоким потенциалом ионизации, из-за чего на переменном токе с ними лучше не работать.
  3. Рутиловое покрытие обычно наполовину состоит из специального рутилового концентрата, а он весьма лоялен к переменному току.
  4. Электроды из целлюлозы годятся для работы с постоянным током.

Свойства

Электроды для постоянки внешне не имеют особых отличий от обычных расходных элементов, зато их особенности начинают активно проявляться во время работы. Особенно важным является качество их изготовления, поэтому рекомендуется пользоваться электродами проверенных брендов в этой области.

Электроды постоянного тока должны быть изготовлены в соответствии с существующими нормативными материалами и ГОСТами. Отступления от их требований при изготовлении и проверке могут привести к тому, что будет получен некачественный шов и даже испорчена поверхность обрабатываемых изделий. Начинать процесс сварки следует, только убедившись, что качество электродов соответствует категории точности, необходимой для выполнения конкретной работы.

Характеристики, которыми обладают эти виды электродов, указываются на их маркировке. Марка применяемого оборудования на это влияние не оказывает.

Рейтинг электродов переменного тока

Вид тока обозначается во всех маркировках расходников – это всегда последняя цифра. Главное – запомнить, что если в маркировке на последнем месте стоит 0, то электрод не годится для сварки переменным током.

  • ОЗС – 12 с рутиловым покрытием. Самый распространенный вид электродов для сварки переменным током, с которым работают практически на всех аппаратах российского производства. Отлично варит детали из углеродистых сталей, приемлемы для соединений ответственных конструкций. Значительные преимущества данных электродов – возможность работать в любом положении в пространстве, отсутствие пор в шве, стойкая дуга, вполне приемлемая доза токсических газов, выделяемых во время процесса сварки.
  • МР – 3 созданы для сварки низкоуглеродистых сталей. Преимущества похожи: отличная стойкая дуга, приемлемое разбрызгивание металла. Корка шлака очень легко отделяется. С этими расходниками можно варить даже ржавые, влажные и плохо очищенные заготовки.
  • АНО – 4 также используются для углеродистых сталей. Отличная дуга, которая быстро и легко поджигается. Можно варить влажные и ржавые заготовки. Нет пор и трещин при образовании шва. Легкое отделение корки шлака. Практически не наблюдается разбрызгивания металла.
  • МР – 3С отличаются своей высокой универсальностью: годятся и для низколегированных, и для углеродистых сталей. Дуга поджигается легко и мгновенно, шов защищен от шлака и окислов за счет рутилового покрытия. Швы выходят ровными и прочными, они выдерживают значительные нагрузки. Работать с ними можно в любом положении в пространстве.
  • АНО – 6 используются для соединений деталей из низкоуглеродистых сталей. Не боятся ржавчину, окалину и грязь. Дуга стойкая и легко поджиигаемая, шов формируется правильно.
  • ОЗС – 4 для углеродистых сталей, варить можно в любых пространственных положениях. Дуга поджигается легко. Можно варить на повышенных режимах металлические заготовки с кромками средней и большой толщины. Внимание! Не любит грязи на свариваемых поверхностях – перестают работать.
  • АНО – 21 также предназначены для сталей с углеродными добавками и низколегированных сплавов. С ними очень просто обращаться, работать можно в каких угодно положениях, используются также совместно с инвертором и трансформатором полуавтоматического типа. Металл во время работы почти не разбрызгивается, легко отделяется шлак в виде корки. Дуга с отличными качествами – стабильная и мягкая.
  • ОЗС – 6 предназначаются для углеродистых сталей. Отличаются высокой проходной скоростью, что дает высокую производительность труда со сварочным швом прекрасного качества. Способен сваривать окисленные поверхности.

Материал покрытия и на что он влияет

Покрытие электрода, которое по-научному называется обмазкой, предназначено для поддержания процесса непрерывного горения электрической дуги. В качестве основных материалов для напыления используются:

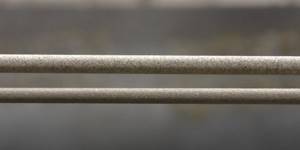

  1. Рутиловый слой «Р» — составным веществом является диоксид титана. Выбирая электрод для сварки, пользователю это мало о чем говорит, поэтому важно знать, что рутиловый концентрат практически не приводит к возникновению брызг, а работать им можно даже при наличии на поверхности ржавчины. Кроме получения ровного шва, рутиловый слой приводит к легкому отделению окалины, повышая тем самым качество проведения сварочных манипуляций. Еще электрод характеризуется быстротой и легкостью зажигания дуги, а выделяющийся дым является менее опасным для здоровья человека, чем другие виды напыления. Недостатками такого слоя являются — высокий риск появления трещин, жидкость «ванны» и сложность ее контроля, но даже с таким минусом, этот вид расходных материалов является самым популярным и востребованным, и лучше всего подходит для новичков.

  2. Кислый слой «А» — образующее покрытие состоит из марганца, кремния и железа. Использование такого электрода увеличивает риск возникновения трещин у горячего металла на образуемом сварочном соединении. Преимущество в том, что даже при сваривании ржавых деталей исключена вероятность образования пор. Входящий в состав марганец представляет собой опасное соединение, негативно влияющий на здоровье человека.

  3. Целлюлозный слой «Ц» — основную часть составляют органические вещества, что приводит к избыточному количеству водорода. Электроды с целлюлозным напылением характеризуются формированием плотного и ровного валика. Использование таких изделий востребовано при формировании вертикальных швов. Недостатком этого слоя является низкая пластичность металла, а также высокая степень разбрызгивания.

  4. Основной слой «Б», состоящий из карбонатов и фтористых соединений (мрамор, магнезит и доломит). Эти вещества приводят к тому, что остывший шов становится более пластичным и вязким. Важным преимуществом такого вида напыления является устойчивость к формированию трещин. При этом важно учитывать, что свариваемые детали с признаками коррозионных отложений могут привести к появлению пор. Лучше всего подходят такие электроды для сварки постоянным током. Использовать их рекомендуется для соединения ответственных стальных конструкций с толщиной металла от 4 мм, так как швы получаются грубыми и с выпуклостями. Обязательно важно предусмотреть хранение расходников в сухом месте, так как напыление характеризуется большой гигроскопичностью. Недостатков у изделий с основным покрытием не меньше — трудность зажигания дуги, и невозможность ее повторного появления.
  5. С металлическим порошком — применяются такие изделия с целью повышения производительности труда. За счет присутствия в составе напыления металлических частиц, происходит увеличение проплавляющей способности дуги, тем самым улучшается качество сварки, и облегчается повторное зажигание дуги.
  6. Ильменитовый слой — обладают усредненными свойствами с расходникаи, имеющие рутиловое и кислое покрытие.

Обмазка является своего рода защитным барьером, препятствующим негативному воздействию кислорода, тем самым повышая не только качество шва, но и увеличивая его ресурс. При выборе сварочного электрода очень важно учитывать материал его покрытия. Чтобы разобраться, как определить тип обмазки, читайте следующий пункт.

Рейтинг электродов для постоянного тока

Разновидности электродов, применяемых для сварки постоянным током:

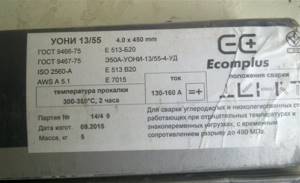

  • УОНИ – 13/55 – знаменитые в своем роде электроды для постоянного тока, применимы для стальных сплавов – с низкими дозами легирующих элементов и с добавкой углерода. Обладают значительными достоинствами: сварочный шов очень пластичен и вязок для механических воздействий, весьма долговечный. Почти не образуется примесей и газов. Дуга легко поджигается. В стержень помещается проволока параметров Св-08 или Св-08А.
  • УОНИ – 13/45 также используются для соединения заготовок из углеродистых и низколегированных сталей. Шов не склонен образовывать трещин – ни горячих, ни холодных. Он весьма пластичный и вязкий, с идеальной герметичностью, что делает его подходящим вариантом для сварки емкостей, которые в дальнейшем будут подвергаться высокому давлению. Швы, выполненные с данными электродами, намного дольше не стареют.
  • ОЗЛ – 6 отличаются своей узкой направленностью: они используются в работе с жаропрочными сталями. В швах не образуются поры и трещины, они не подвергаются в дальнейшем коррозии и обладают такой же жаропрочностью, как и основной металл. Подходит для металлов с разной структурой.
  • ОЗС – 12 предназначаются для стальных сплавов с низкой долей легирующих добавок и углерода. Работать возможно в любых пространственных положениях, лояльны к поверхностям с ржавчиной. Сварной шов формируется с отличными характеристиками: прочностью и долговечностью. Устойчивая дуга. Во время работы не наблюдается выделений токсических веществ.
  • ЦЛ – 11 также узкоспециализированные электроды, которые предназначены для стальных сплавов с добавками хрома и никеля, а также коррозионностойких сталей. Сварные швы отличаются стойкостью к коррозии. Металл почти не разбрызгивается, дуга устойчивая, хорошо отделяется шлак в виде корки.
  • АНО – 21 несмотря на то, что предназначены они также для углеродистых и низколегированных стальных сплавов, как и предыдущие марки электродов, данные расходники чрезвычайно популярны среди мастеров самого разного уровня профессиональной подготовки. Их особенности – мелкочешуйчатая структура металла сварочного шва, отличный поджиг дуги, мягкость, небольшое разбрызгивание металла и так далее.
  • LB – 52U отличаются высокой производительностью процесса сварки с их помощью. Дуга стабильная, металл почти не разбрызгивается, возможна работа в любом положении в пространстве, в шве почти не образуются трещины.
  • МР – 3 типичные универсальные электроды, которые с полным правом присутствуют в обоих списках – и для переменного, и для постоянного тока. В шве практически не образуются поры и горячие трещины, дуга мощная и стабильная, малое разбрызгивание металла, легкое отделение шлака в виде корки.
  • ОЗЧ – 2 предназначаются для сварки чугуна. При всей своей кажущейся узкой функциональной направленности они имеют солидные преимущества в виде универсальности, простоте в использовании, отличной дуге с прекрасными характеристиками, пластичности сварочного шва без трещин, хорошо отделяемой корки со шлаком в конце процесса.

Выбор электродов

Многие начинающие сварщики часто спрашивают: «Какие электроды для сварки постоянным током лучше?». В этом вопросе уже кроется ошибка. Не бывает лучших или худших электродов, каждая марка имеет свои особенности и назначение. Мастер сам для себя решает, какие электроды предпочтительнее для выполнения его специфических задач. Но кое-что все же стоит учесть при выборе стержней.

Во-первых, посмотрите, из чего изготовлены выбранные вами электроды и для чего они предназначены. Некоторые марки могут быть рассчитаны на работу только с одним типом металла. Это нужно учитывать. Большинство стержней для постоянки изготавливаются для сварки сталей, так что придется потрудиться, чтобы узнать свойства детали и электрода. Не нужно варить низколегированную деталь электродом для углеродистой стали. Также не лишним будет запрос у продавца сертификатов качества. Некоторые магазины не стесняются торговать поддельной продукцией, качество которой оставляет желать лучшего. Во-вторых, определитесь с диаметром электрода и толщиной металла. Помните золотое правило: чем толще деталь, тем больше диаметр стержня. Если не следовать этой рекомендации, то металл либо не проварится, либо деформируется. Допустимы отклонения не более одного миллиметра.

Обратите внимание! 50% результата — это правильный выбор режима работы. Вы можете выбрать нужный диаметр и состав электрода, но установить ошибочный режим тока, и вся работа пойдет насмарку. Отнеситесь к этому серьезно.
