Забор из профильной трубы: пошаговая инструкция и фото

Особенности изгороди из профтрубы

Забор из профильной трубы своими руками чаще всего изготавливают из овальных, прямоугольных и квадратных изделий. Это объясняется тем, что такая конфигурация придает профилю высокую надежность при равной толщине стен, в отличие от трубопроката с круглым сечением. Дизайн данных ограждений также очень разнообразен.


Около дороги

Номенклатура металлического забора из профильной трубы довольно обширна. Для частного строительства чаще всего используются:

  • тонкостенные профтрубы. В этой группе находятся металлические профилированные изделия сечением 30х30 мм, толщина стен в этих трубах находится в районе 1 мм. Как правило, эти трубы применяются для заполнения пролетов;
  • профтрубы, которые имеют средний размер. В эту категорию включена профильная труба под забор сечением до 110х110 мм и размером стен до 5 мм. Используются они чаще всего для опоры ограждения.

Труба профильная крупноразмерная, сечение которой более 220х220 мм и толщина стен более 7 мм, для изготовления заборов, как правило, не применяется. Чаще всего эти изделия используют, чтобы установить каркас быстровозводимых сооружений.

Помимо этого, из данных труб изготавливаются основания под крупногабаритные станки.


Офисный центр

При изготовлении забора из профильной трубы можно использовать различную секционную структуру, где в основе находятся сварные металлические конструкции. Эти изделия бывают рамочные, в которых в качестве обрамления используются угольники либо иные разновидности металлопроката, или же они имеют просто поддерживающие поперечные соединения.

Все части конструкций прочно соединяются друг с другом с помощью сварки, создавая единую структуру. Это дает возможность выдержать значительную нагрузку на излом, при этом ограждение получает повышенную прочность.


Подготовка секций

Для установки забора из профильной трубы чаще всего используется сталь с разными добавками, улучшающими характеристики. По внешнему виду трубы для сооружения ограждения похожи на цельнометаллические, но в то же время имеют пустотелый профиль.

Если использовать для забора профтрубу, то ее форма может быть разного сечения. Какая труба подходит и какую лучше выбрать, зависит от индивидуальных обстоятельств.

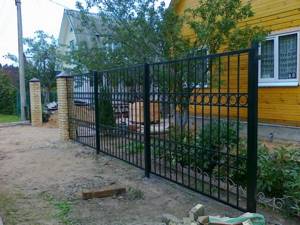

На фото изображена изгородь из профтрубы на даче.


Частная изгородь

Этапы строительства

Как и любое строительство возведение ограждения выполняют в строгой последовательности.

Сварка каркаса

Основанием для изготовления забора становится детальный чертёж конструкции. Из металлического профиля выполняют два типа забора:

  • цельносварные конструкции;
  • секционные конструкции.

Для производства забора из профильной трубы потребуется подготовить все необходимые компоненты конструкции, то есть на основании рабочих чертежей требуется нарезать трубы.

Отдельные трубы, которые применяют для создания забора, приступают с небольшими отклонениями от размера. Это вызвано особенностями изготовления проката. Поэтому перед установкой труб, их обрабатывают с использованием шлифовальной машинки и зачистных кругов, то есть удалить все возможные дефекты поверхности.

После того как все заготовки подготовлены, приступают к сварке деталей. Сварку начинают с закрепления вертикальных направляющих, которые в свою очередь крепят к опорным столбам.

После этого приступают к установке горизонтальных перемычек. Для заполнения открытого пространства используют трубы меньшего размера. По мере готовности сборки каркаса, на него устанавливают декоративные элементы.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Все места, где была использована сварка, зачищают от шлака и капель расплавленного металла.

После того как сварка забора из профильной трубы окончена, полученная конструкция проходит через антикоррозийную обработку. После, поверхность зачищена от следов сварки на неё наносят слой антикоррозионного покрытия.

Полезное Какой металлический евроштакетник выбрать для забора на дачу: размеры, установка своими руками

Секционные заборы из профилированной трубы изготавливают по частям. Основанием для изготовления служит рабочая документация. Последовательность операций выглядит следующим образом. Первым делом изготавливают каркас секции, затем его заполняют руководствуясь чертежами.

После того как секция собрана, на неё устанавливают элементы декора, например, кованные завитушки и пр.

Получилось сварить забор?

ДаНет, попробую еще

Заливка фундамента и монтаж столбов

От сложности конструкции ограждения и веса зависит тип фундамента, при устройстве металлического ограждения изготавливают следующие виды фундаментов:

  1. ленточный;
  2. столбчатый.

Их обустройство не отличается от технологии изготовление аналогичных конструкций при строительстве зданий.

Установка секций

После того как, фундамент создан и готов к дальнейшей работе на установленные опоры устанавливают секции. Для установки применяют сварку или механические соединения.

Антикоррозийное покрытие

Защиту изделия от коррозии выполняют на финишном участке работ, на поверхность забора наносят лакокрасочные материалы, которые защищают поверхность от действия осадков и солнечного света.

Достоинства

Перед тем как сварить забор из профильной трубы, необходимо рассмотреть все преимущества и недостатки данного ограждения.

Основные преимущества заграждений:

  1. Заборы из профильной трубы почти не уступают в надежности цельнометаллическим изделиям, это обусловлено их конструктивной особенностью.
  2. Профтруба имеет угловое сечение – это значительно увеличивает прочность, причем каркас при этом небольшого веса и не требует дополнительного количества материала.
  3. Используемую конструкцию практически невозможно повредить, поскольку она изготовлена из цельных витков.
  4. За счет того, что заборы сварные из профтрубы имеют пустотелую структуру, для их производства требуется намного меньше материала в отличие от цельных ограждений. С учетом этого цена на забор или ворота получается гораздо ниже. Тем более это актуально, если изгородь требуется для большого дачного участка. В этом случае, даже если цена выходит незначительная, при общей стоимости значительно увеличиваются затраты на монтаж.
  5. Секция имеет четкую геометрию. Это придает забору привлекательный вид. За счет такой особенности забор из профнастила можно устанавливать на разных объектах.


Отличный вариант для палисадника

Кроме этого, есть еще много преимуществ, если устанавливать сварной забор. Бывает множество видов сварных заборов, при этом данные заграждения обладают еще рядом дополнительных достоинств, которые в определенных ситуациях являются главными критериями выбора.

Преимущества и недостатки заборов из профильной трубы

К достоинствам этого вида ограждений относятся:

  1. Небольшие финансовые затраты на материалы.
  2. Возможность постройки своими силами.
  3. Быстрый монтаж.
  4. Прочность сварного профильного забора не уступает кирпичной кладке.
  5. Долговечность. На надежном фундаменте при регулярном уходе ограждение простоит 50 лет.
  6. Создание, за счет сочетания с другими материалами, оригинального дизайна. Декоративные кованые элементы сделают уникальным даже простой по конструкции сварной забор.

Доступность просмотра территории участка с улицы считают недостатком. Однако места, которые нежелательно показывать посторонним, можно защитить деревянными, пластиковыми, металлическими панелями. Остальная территория будет хорошо проветриваться и освещаться.

Подготовительные работы

В первую очередь требуется подготовить ворота, калитку и непосредственно каркас забора. Для этого оцинкованная труба распиливается по необходимым размерам. Пошаговая инструкция:

  1. Вначале нужно создать чертеж и распилить профильные трубы для вертикальных перекладин ограждения. При этом все части необходимо делать точно в размер. Во время работы болгаркой следует соблюдать технику безопасности.
  2. Профтруба для вертикальных опор должна распиливаться с учетом того, какая схема для крепления выбрана в качестве монтажа подземной части. Для надежного крепления будущий каркас углубляют в грунт на 1/3. Так, к требуемой высоте ограждения из профнастила нужно добавить соответствующий размер.
  3. Шаг горизонтальных лаг будет зависеть от расстояния установленных опор.

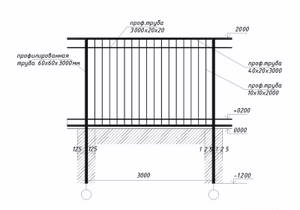

Чертеж секции забора представлен ниже.


Чертеж секции

Чем меньше дистанция между опорными столбами, тем надежней выйдет крепление труб в пролетах.

Как выполняется монтаж забора

Технология возведения ограждения из профильных труб достаточно простая, поэтому строительством может заниматься абсолютно любой человек при наличии ряда необходимых инструментов. Для возведения не требуется особых знаний или навыков в строительной отрасли. Процедура монтажа состоит из нескольких основных этапов, каждый из которых мы сейчас разберем более подробно.

Сначала необходимо выполнить разметку территории и залить фундамент. В качестве основания в большинстве случаев используется обычный ленточный фундамент или раздельное основание под каждую отдельную опору. Если забор относительно небольшой и легкий, а грунт стабильный, то можно делать раздельный фундамент под каждую опору. Для этого выполняется разметка и по всей длине периметра отмечаются места, где будут устанавливаться опорные столбы. Для опор применяются профильные трубы прямоугольного или квадратного сечения размерами 80 на 80 или 60 на 60 миллиметров. Длина опор должна соответствовать высоте забора, а также заглубляться приблизительно на 1/3 от всей длины в зависимости от глубины промерзания почвы в конкретном регионе.

В местах установки опор выкапываются ямы соответствующей глубины. На дне делается специальная подушка из песка и щебня, которая впоследствии плотно утрамбовывается. Далее ровно устанавливается столб, и выполняется заливка фундамента.

Если почва достаточно плотная и стабильная, то вместо раздельного фундамента можно просто забивать опоры в землю. Для этого используется кувалда и деревянный брусок, который устанавливается сверху, для того чтобы удары кувалды не повредили опору. Обязательно следите за ровностью и углом наклона. Опора должна входить в землю ровно без каких-либо отклонений в одну из сторон.

Возведение достаточно крупного и высокого забора

Если планируется возведение достаточно крупного и высокого забора с массивными кирпичными опорами на неустойчивом грунте, то рекомендуется делать ленточный фундамент. Для этого выкапывают траншею по всему периметру участка. Глубина залегания фундамента должна быть ниже глубины промерзания грунта в вашем регионе. Если опора делается из кирпича, то ее ширина должна быть в пределах 30 – 40 сантиметров, а глубина залегания не менее одного метра. Столбы можно делать и из трубы соответствующего диаметра. В этом случае глубина залегания может находиться в пределах 65 сантиметров.

После заливки фундамента необходимо выдержать определенное время, для того чтобы бетон застыл и стал прочным. Период сушки будет зависеть от погодных условий. В солнечную жаркую погоду процедура высыхания будет происходить значительно быстрее, нежели при пасмурной и дождливой погоде. Если вы хотите дополнительно укрепить фундамент, то можете использовать специальные растяжки ленточного типа.

Дальнейшая технология сборки будет зависеть от типа возводимого ограждения. Если строится сварное сооружение, то подготавливается качественное сварное оборудование и выполняется сварка основных элементов. Когда основной каркас сварен можно приваривать дополнительные декоративные элементы для украшения.

Если вы делаете сборный забор, то необходимо подготовить все основные элементы и крепежные детали. Сборка выполняется в соответствии с предоставленной схемой. Крепление выполняется при помощи болтов. Обязательно пользуйтесь отвесом и строительным уровнем, чтобы контролировать ровность.

Теперь выполняем крепление лаг. Если ограждение будет сплошного типа, а также планируется его обшивать профильными листами или другими материалами, то крепление лаг выполняется строго по краю опорного столба. В этом случае нет необходимости производить тщательные замеры с целью подбора необходимо расстояния для установки каждой последующей лаги. Просто устанавливаем лаги по уровню и крепим их при помощи обычных саморезов.

Если же вы будете устанавливать лаги по центру опорных столбов, то потребуется тщательно отмерить расстояние между опорами для крепления.

Все металлические части забора покрываются антикоррозионными и защитными средствами для увеличения срока службы. На завершающем этапе крепятся все декоративные элементы украшения.

Изготовление секций и монтаж

Монтаж заборов из профильной трубы обычно производится из изделий сечением 45х45 или 55х55 мм, при этом толщина их стен составляет приблизительно 4 мм.

Также можно выбрать разные модификации, которые изготавливаются под заказ. В этом случае могут быть трубы с элементами ковки, или же они могут иметь любую другую модификацию.


Схема с размерами

Профилированные трубы для забора более надежны и экономичны в отличие от модульных ограждений. Но есть одна сложность – это сварка материала.

Если навыки работы со сварочным аппаратом есть, то можно начинать самостоятельную установку профилированных труб:

  1. Вначале нужно выбрать и выровнять изделия. Такая процедура является обязательной, поскольку размер промышленного проката может отличаться.
  2. Затем профлист обрезают с учетом того, какую используют схему для монтажа.
  3. После этого начинают собирать ворота и каркас панелей, используя для этого сварку.
  4. К каркасу необходимо заварить тонкий профиль и все элементы декора. Чтобы во время сварочных работ все части будущей панели не смещались друг к другу, их зажимают между собой при помощи струбцин.
  5. Затем, когда необходимый размер и число панелей выбрано, приступают к монтажу.


Сварочный чертеж

Установка столбов

На днище скважины диаметром 200 мм на глубину 1200 мм, пробуренную ямобуром, засыпается песчаная подушка толщиной 100–150 мм. После этого вставляют опоры 110х110 мм и закрепляют их при помощи мелкого щебня или битого кирпича. Самое главное – четко контролировать вертикальный уровень и размер заглубления труб. Это особенно важно, когда профильная труба для забора формирует проем под ворота.

Для столбов забора из профнастила используют подобный прокат.

Затем подготавливается бетонный раствор и заливается в скважину. Для его полного затвердевания необходимо около одной недели.

Во время установки столбов и их цементирования в отмеченных участках требуется временное вертикальное крепление строго по уровню. Для этого используют подпорки. Так будущую ограду оставляют до полного затвердевания бетона.


Схема установки столбов

До застывания бетонной смеси можно подобрать соответствующий размер профлиста и выбрать ворота, которые можно заказать в кузнице, или же они изготавливаются своими руками. После затвердевания бетона на пролеты навешивают облицовочный материал. Крепеж выполняется разными способами, зависящими непосредственно от материала.

Так монтируется наружная часть забора. Боковые части крепятся проще. Для этого, как правило, применяют металлическую сетку, которую натягивают между опорами. Возводить фундаментное основание при этом чаще всего не требуется.

Крепление секций

В горизонтальных лагах ограждения проделывают сквозные отверстия, это необходимо для крепления вертикальных стоек. Когда отверстия подготовлены, в них устанавливаются прожилки. Чтобы все получилось максимально ровно, используют угольник или рулетку.


Установка секции

Участки пересечения желательно обработать точечной сваркой, поскольку это значительно повышает прочность конструкции. Также зачастую устанавливают вертикальные балки при помощи саморезов, проделав перед этим отверстия в необходимых участках опор.

Если нужен «глухой» и легкий забор

Такую ограду обычно сооружают, если участок находится с края квартала. Лицевой забор на одной улице, а боковой на другой. Его можно выполнить с помощью профилированного листа. Заказывают профлист в нужном размере и цвете. Профильные трубы для забора из профнастила привариваются с наружной стороны к несущим столбам. Тогда внешняя поверхность будет без разрывов на столбах.

В зависимости от высоты ограждения ставятся две или три лаги. Примерно через 60-70 см. Если делать расстоянии большими, то возможно профлист будет шуметь. Зависит это еще и от высоты волны. Крепятся листы к лагам с помощью кровельных саморезов. Технология установки и изготовления столбов такая же, как описана в первом случае.

https://youtube.com/watch?v=hZ2FCG6dro8

На этом заканчиваем. Всем удачи и хороших идей в обустройстве. Подписывайтесь на наши статьи и идеи обязательно будут. Делитесь в соцсетях с друзьями и знакомыми всем полезным, что узнали от нас, и они будут вам признательны за внимание и заботу.

Стоимость

Что касается цены, то в этом случае самое главное – учесть материал полотна. К примеру, цена ограждения из профтруб высотой в 2 м за один погонный метр составляет около 4500 руб. Эта стоимость подразумевает монтаж столбов, заполнение пролетов и окрашивание. Чаще всего встречается следующий ценовой диапазон:

  1. Стоимость самого простого варианта – примерно 3000 руб. за 1 м погонный.
  2. Средний уровень – около 4400 руб. за 1 м погонный.
  3. Бизнес-класс – 5800 руб. и выше за 1 м погонный.


Чертежи пролетов

В любом случае цена забора будет зависеть от его составных частей. Так как иногда опоры изготавливают из бетона или кирпича, это значительно влияет на окончательную стоимость.


Эскизы

Как показала практика, если грамотно подобрать профильные трубы и во время установки соблюдать все технологии установки, то можно получить оригинальный и практичный забор. А положительные отзывы и наглядные фото являются этому ярким примером.

Забор из профтрубы. Как сделать самому

Строительство дома начинается с возведения ограждения по периметру вашего участка. Забор не позволяет проникнуть на вашу территорию.

В современном мире очень большой выбор строительных материалов из которых можно сделать забор. Его можно построить из дерева, металла, полимерных материалов, кирпича, бетонных блоков и т. д. Наиболее оптимальным является использование металла. Он обладает высокими прочностными характеристиками, долговечен, удобен в монтаже и обслуживании. Но и среди металлических ограждений есть масса вариантов. Из металла можно построить кованные ограждения, сетчатые заборы из рабицы или сварной сетки, заборы из профнастила или из обычной листовой стали. Для стоек можно использовать профильные или круглые трубы, швеллера или другие виды металлопроката. Наиболее оптимальным для возведения каркаса для забора является профильная труба. Ее соотношение цена-качество выделяет ее среди других видов металлопроката.

Профильные трубы бывают квадратной или прямоугольной формы сечения, а большой выбор размеров сечений и толщин послужил причиной ее широкого применения в строительстве. Из нее делают не только каркасы и столбы для заборов, но и другие изделия. В частном строительстве она востребована при монтаже каркасов беседок, навесов, павильонов, гаражей, небольших ограждений и других изделий.

Забор и профтрубы можно сделать полностью или изготовить только каркас, а далее укрепить на нем профнасил или любой другой, подходящий вам материал.

В данном материале мы попробуем описать как можно создать забор самостоятельно, какие виды труб для этого можно использовать и какой инструмент вам для этого может потребоваться.

Чем хороша сварка?

Сварка считается одним из самых прочных соединений. Ни саморезы, ни гвозди не могут обеспечить такой надежности. Более того, подобный вид фиксации подразумевает сборку металлических частей — что также повышает их устойчивость к негативным внешним факторам.

Поэтому сварные заборы имеют массу преимуществ:

  • Можно собрать ограждение из любых подручных железных деталей, включая велосипедное колесо.
  • Проволока и арматура позволяют варьировать форму будущей ограды.
  • Легко используются декоративные элементы.
  • Нет необходимости выжидать время на предварительную подготовку.
  • Процесс монтажа происходит оперативно.


Также стоит понимать, что железо не горит, не плавится и способно оставаться в целости и сохранности при резких перепадах температуры, в жару и мороз.

Срок службы металлической ограды составляет более 50 лет, а имеющиеся промежутки между прутьями добавляют красоты, визуально увеличивают пространства участка и не прихотлив в уходе.
