Универсальный станок для заточки цепей, покупной или самодельный

Пиление древесины цепной пилой приводит к износу режущей кромки звена пилы, то есть к затуплению. Происходит это довольно быстро. Твердые сучки, остатки земли, мелкие камни не только тупят цепь, но и могут привести к деформации отдельных элементов.

Как следствие — снижение производительности, повышение нагрузки на бензиновый или электрический двигатель пилы, повышенный расход топлива. Индикаторами затупления цепной пилы являются:

  • измельчение стружки;
  • увеличение прилагаемой нагрузки;
  • появление пыли;
  • срез темнеет от перегрева;
  • запах горелой древесины.

Приспособления для заточки цепей

Для восстановления работоспособности инструмента цепной пилы требуется устройство для заточки звеньев пильной цепи. Устройства классифицируются следующим образом:

  1. По способу установки: мобильные;
  2. стационарные;
  • По изготовлению:
      заводские;
  • самодельные;
  • По степени механизации:
      ручные;
  • механизированные.

  • Стационарные модели заточного оборудования имеют жесткое крепление и размещаются в непосредственной близости от рабочего места или на верстаке. Они имеют механизированный привод от электродвигателя. Мобильные устройства отличаются тем, что работы производятся вручную, их можно брать с собой на место работы, удаленное от источника электроэнергии, а также — небольшими габаритами и массой.

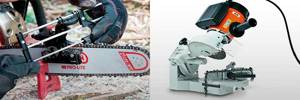

    Какой лучше выбрать, ручной или автоматический

    Владельцы цепных пил часто задают вопрос о том, какой станок выбрать, ручной или автоматический. Ответить на него однозначно нельзя, т. к. они абсолютно разные, хотя предназначены для выполнения одной задачи.

    Как вариант, можно иметь оба станка. Электрический установить стационарно в гараже и использовать его для заточки цепей с серьезными повреждениями режущей кромки, например такими, которые возникают при попадании цепи на гвоздь. Ручной станок можно брать в деляну, что даст возможность поправить цепь в полевых условиях.

    Зубья цепи

    Перед тем как рассматривать способы заточки элементов цепей необходимо ознакомиться с устройством звена, формообразованием и углами, необходимыми для легкого пиления древесины.

    Элементы звена:

    • основание;
    • режущие кромки (лопатка);
    • ограничитель глубины.

    Лопатка звена оборудована двумя режущими кромками, осуществляющими рез в горизонтальной и вертикальной плоскостях. К задней части она сужается, обеспечивая торцовое пиление. Задний угол, обеспечивающий снижение энергетических затрат, задает спинка зуба.

    Правильная заточка создает необходимые углы, формирующие верхний угол, и гарантирует увеличенную длительность работы цепи и невозможность ее заклинивания:

    • угол расположения торца кромки относительно разрезаемой поверхности — 65° – 85°;
    • задний угол — 55° – 60°;
    • угол среза режущей кромки: для поперечного распила — 25° – 35°;
    • для продольного распила — 10°.

    При точении существуют определенные правила, которые необходимо соблюдать:

    • Углы заточки должны соответствовать параметрам, которые заданы производителем.
    • Габаритные размеры звеньев после заточки не должны отличаться.
    • Угол заточки при работе в зимний период или с плотной древесиной следует уменьшать с целью снижения биения.

    Технические параметры цепей бензопил

    Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.
    Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

    Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

    • интервал шага;
    • количество звеньев;
    • их толщина;
    • планируемый вид и объём работ.

    Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

    Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

    Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

    По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать. Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм.

    Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

    В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

    Станки для точения

    Ручной станок для заточки цепей бензопил состоит из:

    • комплекта круглых напильников (2 штуки) соответствующего диаметра;
    • шаблона;
    • фиксатора цепи на шине;
    • плоского напильника.

    Принцип работы ручного приспособления схож с лучковой пилой. Только вместо полотна рабочим элементом выступает напильник. Перед началом работы фиксатор закрепляется на шине бензопилы. Вручную выставляются все углы, по которым будет перемещаться напильник.

    При помощи фиксатора блокируется пильное полотно. После заточки звено замещается следующим. При помощи поворотного механизма изменяется положение напильника. Среди недостатков такого способа заточки — большая продолжительность работ и невозможность в некоторых случаях исправить дефект звена.

    Станок для ручной заточки цепи бензопилы универсальный предпочитают покупать те, кто много работает с древесиной. Такие модели отличаются компактностью, работают от бытовой электрической сети 220 В и оборудованы поворотным механизмом, рассчитанным на несколько положений.

    В состав конструкции входит:

    1. основание;
    2. рабочий стол;
    3. держатель цепи;
    4. поворотный механизм с градуированной шкалой;
    5. электродвигатель;
    6. абразивный круг;
    7. щиток;
    8. подающая рукоятка;
    9. направляющие пазы;
    10. винты установочный, крепежный;
    11. установочный клин;
    12. выключатель.

    В зависимости от модели заточного станка фиксация и затягивание пильной цепи может производиться вручную или автоматически. Дорогие модели имеют автоматизированную подачу абразивного круга и поднастройку подачи звеньев.

    Устройство и основные характеристики изделия

    Любое устройство обязано иметь основание, на котором расположены зажимные тиски, в этих местах располагается и закрепляется цепь. На рабочей поверхности располагается специальный инструмент, посредством его и происходит заточка материала. При этом он адаптирован с учетом высоты каждого конкретного зубца.


    Приспособление для заточки пилы

    В составе аппарата присутствует круглый и плоский напильник, шаблон для калибровки, крючок для устранения опилок. Первый вид напильника применяется для внутренней поверхности зубца.

    Такой станок имеет следующие основные параметры:

    • Мощность – оптимальным показателем является 220 Вт. На меньшую мощность обращать внимание не следует.
    • Размеры рабочего круга – диаметр инструмента колеблется в пределах 105–400 мм. Все зависит от того материала, который обрабатывается.
    • Большие круги устанавливаются на промышленные аппараты.
    • Дополнительные свойства – если приспособление обеспечивает поворот шлифовальной головки. Заточка при этом делается более качественно.
    • Скорость вращения шпинделя – нужно учитывать, где именно будет использоваться станок.

    Если он выбирается для домашней мастерской, то хватит аппарата, обеспечивающего 3 тыс. оборотов в минуту. Для промышленности этого мало. В этом случае понадобятся устройства со скоростью от 4,8 тыс. оборотов.

    Подобная аппаратура нужна не в каждом хозяйстве, но если она требуется, то важно правильно выбрать подходящий станок. Тут все зависит от потребностей производства или индивидуального хозяйства.

    Как сделать заточной станок своими руками

    Стационарный станок для заточки цепей своими руками довольно дорог. И некоторые умельцы пытаются соорудить саморобний агрегат. Изготовление самодельного станка — дело хлопотное. Чтобы выточить и отцентрировать переходник между валом электродвигателя и абразивным кругом, потребуется токарный станок.

    Для изготовления основания (станины) можно взять основу слесарных тисов. В ней уже есть отверстия для крепления к верстаку. На основе закрепляется поворотный механизм с установочным клином. Наносится градусная шкала. Поворотный механизм для фиксации под необходимым углом оборудуется винтовым зажимом.

    На кронштейне монтируется электродвигатель с абразивным кругом. Для удобства включения конструкцию можно дополнить кнопкой включения. В качестве абразивного круга можно использовать обдирочный круг для болгарки толщиной 2- 3 мм .

    Для защиты от удара электрическим током металлические части открыты и не изолированы, конструкцию следует оснастить пластиковой рукояткой. Для подсветки рабочей зоны воспользуйтесь светодиодным фонариком. Так как самодельные станки редко оборудуются защитными экранами, работу по заточке цепей следует проводить в защитных очках.

    На заточной станок для цепей бензопил своими руками достаточно установить электродвигатель мощностью 80 Вт. Силовой кабель подбирается, исходя из нагрузки. Достаточно взять трехжильный кабель с сечением 0,75 мм².

    Выбрать хороший станок, изготовить самостоятельно или воспользоваться ручным инструментом — дело каждого. Если вы пользуетесь цепной пилой по случаю, то приобретать станок нет смысла. Если вы имеете опыт работы на токарном, фрезерном, сверлильном станке, то изготовить несложную конструкцию для затачивания цепей не составит труда.

    Как заточить зубья болгаркой

    Если автоматизированный станок для затачивания покажется дорогостоящим, то заменить его может болгарка. Использовать данный инструмент в качестве заточного станка следует в случае наличия большого опыта работы с УШМ. Если неправильно работать с болгаркой, то это не только может навредить здоровью, но и самой цепи, зубья которой будут неправильно заточены.

    Принцип подточки болгаркой следующий:

    1. Цепь остается на инструменте
    2. Визуально подбирается угол заточки
    3. Включается инструмент на половину мощности при помощи подключенного регулятора напряжения

    Каждый зубец должен быть заточен болгаркой. Если неправильно будет выбран угол, то уже при первом запуске инструмента это можно будет определить.

    Советы профессиональных работников

    Новую цепь необходимо обкатать, чтобы сопрягающиеся детали притерлись. На небольших оборотах в течение минуты смазка заполнит каналы на шине.

    Натяжке цепи следует уделить особое внимание. Слабая натяжка приводит к заваливанию и увеличивается нагрузка, что может привести к разрыву звена.

    Следить за уровнем масла, предназначенного для смазки цепи, шины, звездочек. Отсутствие смазочного материала приводит к повышенному износу элементов бензопилы.

    После работы произвести чистку и обильно смазать цепь чистым маслом.

    Полезные рекомендации от специалистов

    Чтобы не допустить преждевременного износа цепи, нужно придерживаться советов специалистов. Опытные мастера советуют:

    • обкатывать цепь перед заточкой. Для этого гарнитуру потребуется сначала прогнать при малых оборотах двигателя. После полного остывания и восстановления цепи потребуется выполнить ее регулировку на шине;
    • регулярно осматривать пильный элемент, уделяя внимание его натяжке и состоянию. Во время распиловки древесины, когда бензопила находиться в наклоненном набок положении, пильная гарнитура принимает на себя повышенные нагрузки. Из-за плохой натяжки режущие зубья могут прийти в негодность;
    • вовремя удалять с режущей гарнитуры стружку и другие древесные отходы;
    • стараться исключать попадание зубьев цепи на гвозди и другие твердые предметы;
    • вовремя затачивать пильный элемент – при нерегулярной эксплуатации бензопилы в бытовых условиях оператору будет достаточно одной процедуры за 3 месяца использования. Если инструмент интенсивно используется на валке леса, то гарнитуру потребуется восстанавливать не менее 1 раза в 2–3 недели;
    • не использовать цепь сразу же после ее заточки. Гарнитуре нужно дать время на полное остывание. При необходимости процесс можно ускорить, используя для этого баллоны со сжатым воздухом. Перед монтажом детали обратно на шину ее потребуется окунуть в чистое масло. Это сделает режущий элемент более подвижным, и значительно продлит сроки его эксплуатации;
    • использовать для смазки только качественные фирменные масла. Не допускается заливка отработанных смазочных материалов.


    Владельцу бензопилы нужно помнить, что состояние режущего элемента во много зависит от условий ее эксплуатации хранения. Если гарнитура храниться в сыром помещении, то это приведет к быстрому износу ее режущих зубьев и образованию ржавчины на них. Чтобы не допустить этого, нужно выбирать для хранения только темные и полностью сухие комнаты.

    Как понять, что цепь затупилась?

    Есть несколько признаков, по которым можно понять, что цепь на данный момент не пригодна для работы:

    1. Нужно прикладывать больше физических усилий для того же действия.
    2. Растягивание цепи.

    3. Ощущение вибрации при работе с инструментом.
    4. Неровность опилок, которые, к тому же, становятся больше похожи на пыль.

    Затупится цепь может также по нескольким причинам:

    1. Неправильное обращение.
    2. Соприкосновение со слишком твёрдыми предметами, например, камнями.
    3. Чересчур объёмная и долговременная работа.

    Обзор популярных точилок

    В продаже имеется большое количество станков для заточки цепей, которые, по сути, отличаются только названием и фирмой производителем. С технической точки зрения, большинство станков которые можно встретить в продаже практически ни чем не отличаются. Это касается только бытовых моделей, в ценовой категории до 4000-5000 рублей.

    Кратон CSS-180

    Основные характеристики станка:

    • мощность 180 ватт;
    • угол поворота направляющей для цепи, 35 градусов в левую и правую сторону;
    • рабочее напряжение 220 вольт;
    • диаметр посадочного отверстия диска 10 мм;
    • максимальный диаметр круга 100 мм;
    • частота вращения 3000 об/мин.

    Станок оборудован прозрачной пластиковой защитой. Основание устойчивое, литое из сплава алюминия.

    Отличается малыми габаритами и весом. Собран в России, но детали поставляются из Китая. Данная модель относится к бытовым, а значит, не предназначена для выполнения больших объемов работ. Стоимость в пределах 3000 рублей. Аналогичные станки можно встретить под брендами Калибр, Вихрь, Rezer, Орегон.

    ANAB X1

    Профессиональный автоматический аппарат ANAB X1 имеет следующие характеристики:

    • мощность заточного двигателя 0,3 кВт;
    • пневматика 6 бар;
    • питание 220 вольт;
    • угол заточки 35 градусов;
    • угол поворота 28 градусов;
    • шаг затачиваемых цепей 1/4″, 325″, 3/8″, 404″.

    Ниже можно посмотреть видео о том, как работает станок ANAB X1.
