Самодельный станок для производства строительных блоков своими руками

Современный рынок стройматериалов предлагает большой ассортимент стеновых блоков. Но далеко не всем известно, что удешевить строительство частного дома, дачи, гаража или подсобного помещения вполне реально. Достаточно вместо покупки кирпича или шлакоблока самому заняться их изготовлением. Для этого нужно использовать станок для производства блоков, а если не позволяет бюджет – сделать вибропрессовочный станок самостоятельно.

Недорогие заводские модели вибростанков не отличаются высокой производительностью, но при частном использовании этого и не требуется. Правда, покупать станок, для строительства небольшого дома, где потребуется около тысячи блоков стандартного размера, – будет не совсем выгодно. Поэтому, как вариант, можно рассмотреть аренду оборудования на определенный период. Этого будет достаточно для заготовки стройматериалов впрок.

Заводской станок для изготовления строительных блоков своими руками

В населенных пунктах с небольшой численностью можно и не найти фирму, предоставляющую станки для производства строительных блоков, но находятся умельцы среди знакомых, готовые предложить самодельное оборудование или поделиться секретами его изготовления.

Разновидности строительных блоков

Кирпич по-прежнему остается основным материалом при строительстве высоток, но для малоэтажного строительства дешевле использовать другие стройматериалы. Если исключить древесину, которая нынче дорогостояща, выбор все равно будет разнообразным. Современные стеновые материалы изготавливают из:

  • пенобетона;
  • шлакобетона;
  • газобетона;
  • керамзитобетона.

Таблица сравнения характеристик блоков

В качестве наполнителя шлакоблоков используют самые различные и порой экзотические материалы, являющиеся отходами производств: отсев, стеклянный и кирпичный бой, опилки, древесную щепу.

Рассмотрим для начала, как самостоятельно изготавливаются керамзитоблоки и шлакоблоки, как наиболее бюджетные среди всех вышеперечисленных стройматериалов.

[testimonial_view id=»4"]

Чем лучше наполнить формы?

Если вы налаживаете производство шлакоблоков в домашних условиях, знайте – нет универсального состава, каждый мастер подбирает свою, уникальную рецептуру, которая больше подходит для конкретной бани и которая зависит от уже имеющегося шлака. Но стандартная рецептура шлакоблока такая: 7 частей шлака, 2 части песка и 2 части гравия, 1,5 части хорошего цемента (марка от М400) и от полутора до 3-х частей воды. Принятые размеры шлакоблока – 39х19х20 см, но используются в частном строительстве и габариты 40х20х20 см.

Кроме самого шлака наполнителем для таких блоков берут золу, другие отходы горения угля, гравий, обработанные опилки, перлит, отсев камня и гранита, гипс, кирпичный бой и им подобные. Для большей пластичности блоков еще добавляется пластификатор – это 5 грамм на один блок, при вибролитье. Для чего? Именно это вещество значительно повышает прочность блока, его морозостойкость и водонепроницаемость, избавляет от трещин.

Рецепт изготовления шлакоблока

Особенно тщательно нужно отмерять количество воды: блоки не должны растекаться во время снятия. Можно провести такой тест: если при падении на землю раствор рассыпается, но в кулаке соединяется – это то, что надо. К слову, бетон для строительства небольшой бани приготовить можно и вручную, но для более серьезного строения лучше изначально обзавестись электрической бетономешалкой, рассчитанной на объем 0,2-0,5 кубических метров.

Керамзитоблоки своими руками

Если в вашем регионе с керамзитом проблем нет, можете считать, что вам повезло: керамзитобетон, несмотря на дешевизну, встречается в продаже редко, но этот строительный материал характеризуется целым спектром положительных свойств. Для изготовления керамзитоблоков потребуется:

  • собственно керамзит;
  • цемент;
  • песок;
  • вода.

Основным материалом для создания смеси будет керамзит мелкой фракции

При замешивании раствора важно придерживаться определенной последовательности: в воду добавляется керамзит, затем – цемент, в завершение – песок. Пропорции раствора следующие: на девять литров воды использовать 54 кг керамзита, 9 кг цемента и 27 кг песка. Получится смесь весом около 100 килограмм, с выходом готовых блоков в количестве 9-10 штук.

Технология изготовления керамзитобетонных блоков

Если нет возможности использовать специализированный станок (такое оборудование стоит недешево), керамзитобетон можно производить в непромышленных масштабах, используя специальные матрицы. Потребуется также соответствующая емкость для раствора, ровная площадка и опалубка, выполненная из дерева или металла в форме буквы «Е».

Сократить временные потери и снизить трудозатраты позволит бетономешалка – стандартное оборудование в арсенале строителя. При дефиците времени проблема решается использованием вибростанка, несложную модель такого станка можно изготовить самостоятельно.

Для этого достаточно к форме приделать маломощный, но высокооборотистый электромотор, превращаемый при помощи эксцентрика в полноценный вибратор. Колебания матрицы заставляют смесь распределяться в форме максимально плотно и равномерно, улучшая прочностные характеристики готовых изделий. Максимальной производительностью обладают вибропрессы, изготовленные в заводских условиях: профессиональные станки оснащаются дополнительным оборудованием, позволяющим автоматизировать процесс, исключив тяжелый ручной труд. Но и стоят такие вибропрессовочные станки немало.

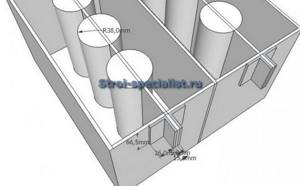

Изготовление формы для шлакоблоков — чертежи

Для изготовления формы понадобится листовой металл толщиной 5мм, уголок и трубы диаметром 8см. Из металла изготавливается каркас формы. Его размеры должны соответствовать стандартным параметрам шлакоблока в двойном исполнении.

В самой форме закрепляются на пластинах заранее подготовленные трубы, которые будут служить заполнителем технологических пустот. Трубы нарезаются по высоте формы и завариваются с обеих сторон заглушками. Крепятся трубы с помощью пластин, которые привариваются к каркасу формы с внешней стороны с использованием уголков. Эти самые пластины будут служить ограничителями для крышки при вибрировании.

Для изготовления крышки для формы используются заготовки с проделанными отверстиями, которые по диаметру чуть больше используемых труб. С обеих сторон крышки делаются ручки для захвата. Все размеры нашего станка для производства шлакоблоков вы найдете на рисунках ниже.

Производство шлакоблоков своими руками

Керамзит – прекрасный и недорогой материал для изготовления строительных блоков, но еще более экономным способом ведения строительства является использование шлакоблоков. Обладая сравнимыми характеристиками по звуко- и теплоизоляции, шлакобетон изготавливается из материалов, стоимость которых на порядок ниже.

Промышленность не заинтересована в том, чтобы изготавливать шлакоблочный строительный материал – экономически выгоднее производить дорогие аналоги (строительные блоки из пенобетона, газобетона, кирпича). Но спецоборудование для формирования блоков из шлакобетона в продаже есть, и немало. Разброс цен на такие вибростанки огромен: от простеньких моделей со статичной матрицей, которые вполне можно собрать и в гаражных условиях из подручных материалов, до полностью автоматизированных линий.

Шлакоблок: технология изготовления

Современный шлакоблок обладает габаритами 188х190х390 мм, полнотелый строительный материал характеризуется достаточной прочностью для обустройства фундаментов и многоэтажного строительства, пустотелые используются во всех остальных случаях. Пустоты могут быть круглой, прямоугольной или квадратной формы, количество варьируется от одной до 8-10 пустот, показатель пустотности лежит в пределах 25-50%. Практически не уступая по прочностным показателям монолитным изделиям, пустотелые шлакоблоки позволяют сэкономить дорогой цемент почти вдвое.

Для быстрого и качественного замеса смеси, желательно использовать строительную бетономешалку

Наполнителем при производстве могут служить:

  • угольный шлак;
  • мелкофракционный гравий;
  • отсев щебня;
  • песок;
  • отходы кирпича;
  • стеклянный бой;
  • зола;
  • перлит;
  • гипс;
  • опилки;
  • древесная щепа.

При замешивании раствора пропорции будут зависеть от состава наполнителя. Главное условие – чтобы готовый раствор не растекался. Цемент при производстве шлакобетона используется марки не ниже М400, для улучшения эксплуатационных свойств готового изделия, в раствор могут добавляться пластификаторы.

Портативный станок для изготовления шлакоблоков своими руками

Ориентиром при самостоятельном производстве раствора для шлакоблоков может служить заводская рецептура: на семь частей доменного шлака – две части крупнозернистого песка, полторы части цемента и до трех частей воды. Способ проверки соответствия консистенции раствора требованиям простой: бросаем горсть на землю, она должна рассыпаться. Если собрать раствор и сжать его в кулаке, он обратно должен принять форму шара.

Ориентироваться на стандартные габариты не обязательно: изготовление блоков своими руками – процесс индивидуальный, и многие предпочитают наладить производство, используя кратные размеры формы (например, 200х200х400 мм), что упрощает сопряжение с другими конструкционными элементами строящихся зданий.

Вывод

Из всего выше описанного следует, что изготовление оборудования для производства шлакоблоков своими руками, облегчающего вам жизнь, не составит большого труда. Тем более что чертежи для станка для шлакоблока можно модифицировать в зависимости от ваших потребностей, что приведет к еще большей производительности и облегченности конструкции.

Надеемся, что данная инструкция помогла вам ответить на большую часть вопросов, и еще раз убедила вас в том, что если вы хотите, чтобы было сделано на совесть, делайте это сами.В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Приготовление шлакоблоков без спецоборудования

При наличии свободного времени и отсутствии возможности изготовить простейший вибростанок для производства шлакобетона целесообразно использовать форму, в качестве стен и дна которой используются доски или листовой металл. Предпочтительнее одну матрицу использовать для изготовления нескольких блоков из шлакобетона, хотя бы с целью экономии материалов. Для образования пустот в форме для заливки раствора можно использовать бутылки, обрезки металлических труб, деревянные цилиндры или бруски.

Ручной станок, для изготовления шлакоблоков и керамзитоблоков в домашних условиях

Сама процедура несложна: готовим раствор, заливаем шлакобетон в формы, разравниваем, убирая излишки. Спустя сутки блоки можно осторожно достать, разложив для просушки на горизонтальной поверхности. Для защиты от растрескивания и намокания готового материала во время сушки накройте штабеля из шлакобетона полиэтиленовой пленкой.

Использовать самодельные шлакоблоки можно через месяц после их изготовления. Этот момент следует обязательно учесть и заняться изготовлением стройматериалов заранее.

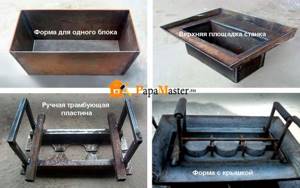

Как сделать самому

Зная размеры желаемого блока, приступаем к изготовлению матрицы:

  • Из листового метала с толщиной 3 – 5 мм, вырезаются заготовки.
  • Для изготовления пустот в блоке понадобится пустотообразователь, который можно изготовить из труб нужного диаметра. Желательно использовать конусные трубы, для облегчения изъятия из готового блока. На ваше усмотрение можно использовать не только трубы, но и прямоугольные пустотообразователи, главное — не забывать делать их конусообразными.
  • Соединяем заготовки при помощи прихваток, так как от непрерывного шва, может повести металл.

Примечание! Швы делаются только снаружи формы, иначе блок не будет иметь правильную геометрическую форму.


Обратите внимание – все неровности сварки остаются снаружи

  • Форма по высоте должна быть на 5 см выше размеров готового блока. Это связано с тем, что при вибрации смесь имеет свойство утрамбовываться, а также для установки сверху прижимного листа.
  • Следующий этап – это рама. Для более простого перемещения станка, основа ставится на колесики, что позволяет перемещать станок, не нарушая при этом готовый блок. Стойки, по которым будет ходить форма, рекомендуется делать чуть длиннее, так сказать с запасом, ведь отрезать вы всегда успеете – для удобства.Все механизмы и детали делаются из индивидуального предпочтения, и исходя из вашего роста.
  • Станок для изготовления блоков
  • Проекты бань с бассейном под одной крышей

Этапы работ

Совет! Не забываем про простой принцип, чем больше плечо – тем меньше усилие. В этом вы можете убедиться, изучив схемы станков для заливки шлакоблоков.


Поэтапная последовательность изготовления: 1-2-3 –связка основания и соединение всех элементов формы, 4-5 – установка пустообразователей, 6-7 – соединение с рамой, 8 – готовый станок

Остается дело за малым: подсоединение электродвигателя к сети и вывод тумблера включения в удобное для вас место, ну и, конечно же, изготовление тестового материала.


Подключение электропроводов, если вы не электрик, лучше доверить профессионалам

Делаем вибропрессовочный станок

Добавление к вышеописанной схеме производства, шлакобетона, вибратора, предоставляет возможность значительно повысить качество изделий и одновременно ускорить процесс.

Собрать такой станок несложно, при соблюдении всех рекомендаций данное оборудование будет работать не хуже заводских аналогов. Простейший вариант вибропрессовочного станка предполагает использование самодельной матрицы, вибратора и ручного пресса. Для снижения физических нагрузок ручной пресс можно усовершенствовать, задействовав рычажную систему.

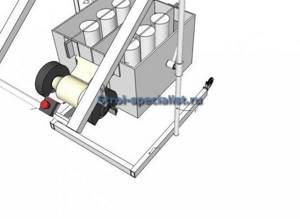

Чертеж самодельного станка с вибромотором для изготовления шлакоблока и керамзитоблоков

Набор инструментов и материалов, необходимых для изготовления вибростанка с металлической формой:

  • сварочный аппарат;
  • болгарка,
  • набор ключей;
  • тиски;
  • листовой металл толщиной не менее 3 мм;
  • трубы для создания пустот диаметром 8-10 мм;
  • швеллера, полоски металла;
  • маломощный электромотор (до 1 КВт);
  • соединительные элементы (болты, гайки, шплинты).

Главный элемент станка для изготовления блоков своими руками – матрица, размеры и форма которой выбираются исходя из производственной необходимости.

Последовательность действий при изготовлении самодельного вибростанка:

  • Болгаркой из листового материала вырезаем стенки матрицы. Если форма предназначена для изготовления нескольких блочных изделий – предусматриваем присутствие в матрице соответствующего количества перегородок.
  • Отрезаем от трубы необходимое число болванок (из расчета 3 штуки на кирпич), высота которых должна быть меньшей высоты матрицы на 3-5 мм. Конусность труб достигается использованием следующего приема: разрезаем трубу до половины и обжимаем заготовку в тисках (для толстостенных труб можно задействовать токарный станок).

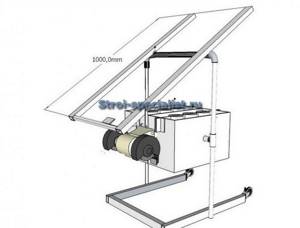

Чертеж для изготовления станка с облегченным выдавливанием строительных блоков

  • Каждый отрезок трубы заваривается наглухо с обеих сторон.
  • Привариваем к трубам пластины, соединяя между собой. Для крепления к стенкам лучше предусмотреть съемное соединение, что позволит при необходимости снимать ограничители для производства монолитных шлакоблоков.
  • С помощью сварки закрепляем на длинной наружной стенке болты для крепления электромотора.
  • Сверху формы привариваем металлический фартук.
  • Делаем пресс в виде толстостенной пластины, предусматриваем наличие отверстий с диаметром, несколько превышающим меньший диаметр труб-ограничителей (чтобы пресс заходил на матрицу на расстояние не более 50 мм).
  • Привариваем к прессу ручки.
  • Устанавливаем мотор. На вал электродвигателя привариваем эксцентрик (в качестве материала для эксцентрика подойдут обыкновенные болты, которые привариваются параллельно валу и оставляют место для накручивания гаек, что позволит регулировать амплитуду колебаний).
  • Тщательно зачищаем устройство, полируем поверхности, окрашиваем самодельный агрегат для блоков.

Изготовление станка

Станки для шлакоблока продаются в широком ассортименте, их цена варьируется от 3-4 тысяч рублей до нескольких десятков.

Но, так как сегодня мы рассказываем о самостоятельном изготовлении, то начнем с определения того, для каких именно масштабов, вам нужен такой станок:

  • Если вам нужно сделать небольшую постройку, то вам отлично подойдет станок на одновременное изготовление одного или двух блоков.
  • Если же вы хотите поставить это дела «на конвейер», то тут уже необходимо делать матрицу на четыре, а то и больше блоков.

Из чего состоит оборудование

Определившись с тем, какое количество шлакоблоков вы желаете изготавливать в сутки, давайте рассмотрим строение данного станка:

  • Самая главная деталь в станке, это матрица, поэтому нужно уделить особое внимание данному этапу изготовления. Ведь от нее, в дальнейшем будет зависеть форма, точность и размеры будущих шлакоблоков.

Примечание! Все остальные узлы агрегата, предназначены лишь для упрощения пользования таким станком, это наполнение, уплотнение, извлечение, передвижение. Хотя каждый процесс по-своему важен для положительного конечного результата.

  • Для уплотнения раствора существует несколько способов, наиболее подходящий и простой в изготовлении – это электродвигатель со смещенным центром тяжести для создания вибрации.Двигатель прикрепляется непосредственно к форме (матрице) и обязательно закрывается кожухами. Смещения центра тяжести можно добиться путем перпендикулярного приваривания к валу двигателя болта с гайкой.

К сведению! Чтобы понять, как это все происходит, посмотрите на фото ниже. На них представлены чертежи вибростанка для шлакоблоков.


Соблюдение размеров – основа положительного результата
