Ручной окучник для картофеля своими руками чертежи


Ручной окучник для картофеля: предназначение

Окучник для картофеля — незаменимый помощник в хозяйстве у каждого, у кого есть огород.С его помощью можно в короткие сроки окучить большой участок в несколько соток. Его главное преимущество — что его можно сделать самостоятельно.

В регионах с повышенной температурой и пониженной влажностью такая процедура, наоборот, проводится намного реже. Ведь так убирается вся влага из почвы, которой может быть и без этого недостаточно.

Как установить окучник на мотоблок?

Установка и настройка окучника для картофеля к мотоблоку не очень сложная процедура. При помощи болтов и шайб он присоединяется к сцепке. При работе простым окучником нужно настроить его угол работы и глубину погружения в грунт. Глубина вспашки у окучника меньше, чем у плуга, поэтому для настройки не понадобится ставить мотоблок на возвышенность. Просто отрегулируйте стойку окучника вертикально. Необходимый угол атаки определяется тем, насколько глубоко входит окучник в землю в рабочем положении. Эта глубина должна составлять около 15 см.

Если в процессе работы Вы заметили, что окучник сильно зарывается в землю – отклоните стойку вперед. В противном случае, если окучник углубляется недостаточно, стойку наоборот отклоняют назад.

Настройка и установка дискового окучника немного сложнее. Сначала нужно выставить расстояние между нижними точками дисков окучника. Оно составит 40-70 см, зависимо от предстоящих работ. Далее выставляется угол наклона дисков относительно горизонтальной оси.

Настройки обоих дисков должны быть идентичными, поскольку в противном случае мотоблок может заносить в сторону.

Полезные советы для правильного окучивания:

  • Процедуру необходимо делать в определенное время. Идеально — 2 раза за 1 сезон. Первый раз, когда картофель вырастет примерно на 10 см. Второй — уже где-то на 20 см. Цветки при этом не должны быть раскрыты.
  • Отдавайте предпочтение пасмурной погоды. Если это редкое явление в вашем регионе, то выбирайте раннее утро и поздний вечер. Идеально — после дождя или полива.
  • Забудьте про грабли и тяпку. Доверьтесь современному инструменту — окучиватель картофеля.

Итак, без такой процедуры не видать вам хорошего результата. А без правильного приспособления не сделать вам ее максимально легкой и эффективной.

Самодельный листерный окучник

Чтобы сделать самодельный ручной или автоматизированный окучиватель для картофеля любого типа, сначала необходимо выполнить на бумаге в масштабе чертёж механизма и указать необходимые размеры устройства.

Оборудование для изготовления

Чтобы работа выполнялась быстро и качественно, необходимо сначала подготовить инструмент. Для этого понадобятся:

  • болгарка;
  • сварочный аппарат с электродами;
  • дрель с набором свёрл;
  • молоток.

Болгарка и сварочный аппарат необходимы для изготовления окучника

Из материалов необходимо подготовить:

  • металлический лист, толщиной 2-3 мм;
  • железная труба, с сечением 20ммх20мм или 30ммх30мм;
  • если будет изготавливаться регулируемое приспособление, то дополнительно нужно приобрести 4 петли и металлические полосы (толщиной 3 мм).

Ход работы

  1. Из металлического листа вырезаем боковины плужка (уши).Чем больше ширина боковин, тем больше будет захватываться земли и, соответственно, больше её будет засыпаться под куст. В более узкой части, предназначенной для нарезки земли, ширина ушей должна быть 5-7 см. Для узких междурядий изготавливаются уши меньшей ширины, чем для широких;
  2. Изгибаем боковины и придаём им нужную форму. Радиус изгиба должен быть одинаковым как для левой, так и для правой половины;
  3. Свариваем обе половины и зачищаем место сварки;
  4. Соединяем уши между собой металлическими полосами. Если окучник не регулируемый, то полосы привариваются к ушам, если регулируемый, то фиксируем с помощь петель. Желательно, чтобы угол между полосами составлял 90°, а между ушами – 120°. Другие концы полос свариваем между собой;
  5. К узким концам ушей присоединяем носик с помощью сварки. Угол между металлическими полосами и носиком должен составлять 150°;
  6. После изготовления рабочей части окучника её приваривают к кронштейну. С помощью кронштейна потом окучник соединяют с механизмом, например, с мотоблоком.

Виды окучивателей

Для начала вам нужно определиться с типом прибора. Самые популярные:

  • плужный;
  • дискового типа.

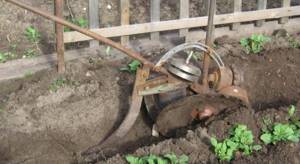

Ручной дисковый окучник для картофеля — это рама на колесах, к которой монтируются диски. Приспособление включает наличие:

  • поводка;
  • талрепов — регулируют подвижность дисков;
  • стоек;
  • дисковых отвалов.

Такой вид инструмента подходит для посадки картофеля или после его сбора, а окучивания земли между грядками. Дисковой тип конструкции позволяет изменять расстояние поворота дисков, чтобы можно было комфортно работать на небольших участках.

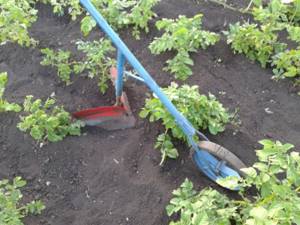

Ручной плуг для окучивания картошки — довольно комфортный тип приспособления. Позволяет за краткие сроки обработать большие участки. Используется для мотоблоков, в процессе работы фиксируете в борозде. Можно быстро работать даже если зима сухая. Можно регулировать глубину и ширину вспашки.

Большинство дачников отдают предпочтение дисковому типу за счет легкого управления и ровных грядок. Но и цена у них соответствующая. Плужный тип выигрывает своей стоимостью, но не уступает и функциональностью.

Ручной плуг для посадки картофеля своими руками. Плуг для посадки

Посадить картошку без лопаты поможет ручной плуг. Чтобы изготовить его cвоими руками, придется приложить некоторые усилия. Но их стоит затратить, так как устройство получается универсальным – плуг используют не только для высадок картофельных грядок, а также для последующего окучивания кустов и рыхления междурядий.

Так как в изготовлении конструкции используются трубы пустотелые и листовой металл, понадобятся сварочное оборудование, горелка на газу или паяльная лампа, болгарка.

Чтобы создать универсальный способ посадки картофеля, следуют такому алгоритму:

  • метровую трубу диаметром 2,5 см заполняют песком и закрывают заглушками;
  • сгибают под угол в 10-15 градусов на расстоянии 30 см от края, применив паяльную лампу; получают стойку, на чертеже обозначенную позицией 3;
  • сняв заглушки, высыпают песок (он необходим только для аккуратного загиба трубы);
  • из кусков металла формируют двухотвальный рабочий элемент с подрезающим ножом и закрепляют снизу стойки болтами, под которые в трубе предварительно высверливаются отверстия;
  • сверху в трубу вставляют рукоятку управления 4 и фиксируют болтом 12; на рукояти должно быть несколько отверстий, чтобы получилась телескопическая выдвижная система;
  • передней тяге 5 придают форму, как указано на чертеже, и приваривают к стойке; позиции 9, 10 указывают наличие роговой рукоятки;
  • кронштейнами 7 и 8 к тяге и стояку крепят талреп 6, позволяющий регулировать уровень атаки ножа.

Ручной плуг с тягой

Для удобства управления плугом у основания рукоятей тяги можно закрепить нашейно-подмышечную прочную ленту (позиция 11). Она позволит ведущему работнику равномерно распределять свои усилия при прохождении с плугом по участку.

Другие типы инструмента:

  • К трактору — автоматизация процесса. Такая конструкция может сразу убрать все сорняки с обрабатываемого участка. На практике доказано, что после работы с таким типом урожайность картофеля увеличивается.
  • для мотоблока — тоже для автоматизации работы. В принципе, это не отдельный вид, но инструмент можно установить и на этот транспорт.

Какое приспособление лучше — решать только вам. Это зависит от ваших целей, желаемой скорости работы и функциональных возможностей приборов.

Параметры дискового окучника

Данное оборудование нашло широкое применением в ведении сельского хозяйства. С его помощью гребни получаются ровными и высокими. Соответственно, сокращаются временные затраты на обработку междурядий, а работать с устройством довольно просто.

Есть определенные параметры, которым должны соответствовать изготовленные дисковые окучники. Своими руками их тоже нужно делать, помня о следующем:

  • о толщине дисков;
  • их диаметре;
  • материале для изготовления;
  • механизме регулировки работы оборудования.

Ориентируясь на предложенный в статье чертеж, можно сделать инвентарь самостоятельно и значительно сэкономить денежные средства.

Принцип действия

В механизме работы ручных окучивателей очень просто разобраться. Два человека берутся за инструмент спереди и сзади. Тот, что впереди делает упор на ручку и движет приспособление вперед. Тот, что сзади — вдавливает диски в землю с помощью ручки.

В это время диски проходят через почву, окучивая растения вблизи. Также регулируется расстояние.

В случае с автоматизированными приспособлениями, то все зависит от типа транспорта. Стандартно — нужно лишь управлять машиной.

Предварительные действия

Для начала подготавливается рама от велосипеда: руль, седло, педали, заднее колесо снимается. Второе колесо разбирается и очищается – нужен только металлический обод.

Металлический обод лучше входит в почву, отчего окучник получит гораздо большую устойчивость и манёвренность, чем с резиной. Управлять таким агрегатом станет в значительной мере проще.

Преимущества и недостатки самодельных конструкций

Самодельный окучник для картофеля имеет такие плюсы:

  • Доступность. Сделать его сможет практически каждый садовод. Для этого не понадобятся специальные знания и какие-то навыки. Достаточно разбираться в основных инструментах и уметь их использовать.
  • Экономия. Готовые решения всегда стоят дороже. А с учетом, что человек за работу сам себе не платит, то тут мы получаем бесплатный вариант.
  • Производительность. Устройство, изготовленное своими руками, по своей эффективности не уступает автоматизированным аналогам.

Единственный недостаток — безопасность и качество зависит только от вас. Поэтому не ленитесь уделять должное внимание каждому этапу работ, даже если это кажется незначительным. Для получения качественной продукции, воспользуйтесь соответствующими деталями.

Создание культиваторной секции

Если не удалось найти/купить/снять культиватор, его можно изготовить самостоятельно.

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

  • общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
  • культиватор должен уходить под грунт на 10-15 см;
  • угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее видео:

Как сделать окучиватель своими руками

Как сделать окучиватель для картофеля своими руками? Для этого нам нужно наличие таких инструментов:

  • трубы полой водопроводной: длина — 10 см., диаметром в 1 дюйм.;
  • еще одной такой же трубы, но с диаметром 3/4 дюйма;
  • листовой стали 1-2 мм.;
  • талрепа или стальной пластины;
  • трубогиба или газовой горелки;
  • сварочного инструмента;
  • болгарки.

Это примерный список инструментов, в зависимости от того, какой именно тип окучивателя вы захотите сделать, он может изменяться.

Регулировать прибор можно будет несколькими способами:

  1. По высоте. За счет телескопического механизма в центре. В трубу центральной стойки будет монтироваться труба меньше, которая и выполнит роль задней тяги. Такая конструкция очень комфортна в использовании, ведь может адаптироваться под любой рост человека.
  2. Изменяем угол атаки наклоном центральной стойки касательно земли. Такую возможность мы получим, если изменить угол между передней тягой и вертикальной стойкой. Если в вашей конструкции нет талрепа, то изменять угол можно будет с помощью изменения положения пластины.

Самодельный окучиватель картофеля ручной начинаем делать с вертикальных стоек

Берем трубу на 10 см. и отмеряем от конца примерно 4 см. На этом расстоянии нам следует сделать небольшой изгиб. Приблизительно — 15 градусов. Комфортнее и проще всего сделать это с помощью трубогиба — инструмента, специально для этого предназначенного. Конечно, такой прибор найдется не у каждого, поэтому расскажем вам о более доступном способе выполнить этот этап.

Набиваем плотно трубу песком или землей — что есть в свободном доступе. Вставляем заглушки, чтобы вся смесь не высыпалась. С помощью паяльной лампы или любого другого нагревательного элемента делаем нужный нам изгиб. За счет того, что внутри трубы будет смесь песка или земли, она не прогнется и сохранит свои идеальные параметры.

Переходим к изготовлению тяги

В самодельный ручной окучник для картофеля встраивается задняя тяга. Она обладает формой буквы «Пе». В нашей конструкции она будет таких размеров: 5 см. в ширину и 2 см. в длину. Обратите внимание, что если вы изменяете это значение для одного механизма, то должны сделать то же самое и для других.

В центр вилки прикрепляем трубу длиной 3 см., вертикально. Его потом вставим в вертикальную тягу.

Нам теперь нужно изогнуть трубу с диаметром 3/4. Сделать это можно способом, уже рассмотренным выше. Если у вас есть и другие варианты, то можете использовать их. В этом случае главное — один результат.

Позаботимся о возможности изменять высоту. Делаем отверстие сверху и в вертикальной части механизма. И теперь, изменяя болт, мы сможем настраивать высоту. Так, человеку с любым ростом будет комфортно работать с инструментом.

Читать также: Простейшая зарядка для аккумулятора своими руками

Мы сделали заднюю тягу, теперь нужно перейти к изготовлению передней. Делается она в виде вилки, что и задняя тяга, отличается лишь размерами. Ручки должны быть такой длины, чтобы человек смог комфортно стать между ручками.

Для удобства использования добавим еще эластичный ремень, который можно будет надевать на плечи и грудь. Такая конструкция снизит нагрузку на руки и сохранит силы того,работающего с инструментом.

Размеры: ручки — 6 см., вертикальной части — 7 см. На вертикальной части вилки в её конце нужно сделать отверстие, с помощью которого ее можно закрепить к стойке.

Переходим к регулировке угла атаки. Лучший вариант — это талреп.

Отсчитываем от низа вертикальной стойки 3 см. и монтируем в этом место уголок 25х25 см. Отсчитываем от положения вилки 0,3 см. и тут делаем то же самое. И повторяем процедуру к вертикальной стойке над нашим первым уголком.

Последний этап — нож для подрезки

Именно этот механизм берет всю нагрузку и снижает сопротивление в почве во время работы.

Для ножа выбирайте углеродистую сталь. Нужно вырезать стрелы и заточить их под углом 45 градусов. Такие параметры позволяют нашему механизму оставаться острым и в полной мере справляться со своими задачами.

Теперь нужно заняться приваркой ножа к нижнему торцу вертикальной стойки. Наш ручной окучник для картофеля своими руками теперь готов!

Ручной плужковый окучник: инструкция и чертежи

Здесь понадобится набор материалов.Следует подготовить:

  • трубы диаметром 32 и толщиной 2,5 (L 1000 миллиметров и 700 миллиметров);
  • стальную трубу диаметром 45, 6,5 (L 1000 миллиметров);
  • трубы диаметром 21, 2,5 (L 1000 миллиметров и 1700 миллиметров);
  • железо листовое толщиной 3 миллиметра, электроды, болты и гайки, талреп.

Далее необходимо изготовить стойку:

  • согнуть стальную трубу диаметром 45 и в длину 1000 миллиметров вдвое, при этом делая угол в 30 градусов;
  • на одной из сторон высверлить 5 сквозных отверстий диаметром 12 и с промежутком 50 миллиметров;
  • на второй стороне необходимо сварить 2 кронштейна для рукояти и талрепа.

После стойки нужно заняться изготовлением самого плуга:

  • совершить разметку по чертежу;
  • вырезать;
  • заняться заточкой ножей;
  • приварить два отвала и сварить все со стойкой.

Далее очередь подходит к задней рукояти:

  • согнуть стальную деталь диаметром 32 и в длину 1000 миллиметров с обоих боков в перпендикуляр, соблюдая расстояние от края в 150 миллиметров;
  • необходимо высверлить 5 сквозных отверстий диаметром 12 с расстоянием 50 миллиметров друг от друга в трубе диаметров 32 и длиной 700 миллиметров;
  • затем это все сварить.

Отзывы

Приспособление для окучивания картошки пользуется огромной популярностью среди дачников, а в особенности, если оно сделано своими руками. Доказательство тому многочисленные отзывы. Представим вам некоторые из них:

«Самодельный окучник для картошки — это, наверное, лучшее, что мы имеем среди всех приборов для огорода. Эта конструкция экономит так много сил и времени. Раньше даже хотели отказаться от огорода, т. к. требует он большой отдачи. Соседка посоветовала нам окучник. Соответственно, хотели купить, но муж смастерил сам. Еще добавили специальный ремень, так теперь вообще комфортно работать. Из практики: в этом году получили в 2 раза больше урожая, чем в прошлом, когда пользовались тяпкой и, соответственно, делали эту работу недобросовестно.»

«Никогда бы не подумал, что устройство для окучивания картофеля вызовет у меня так много радости! Открыли мы это приспособление недавно, о чем жалеем: сколько бы времени смогли сэкономить. Огород у нас очень большой, для всех работ приходилось просить детей и внуков, т. к. сами не справлялись. Теперь решили, по крайней мере, одну проблему — окучивание картофеля, которое давалось очень сложно, если использовать лопату или тяпку. Посмотрели, как сделать самодельный окучник для картофеля и на следующий день уже испытали наше изобретение. Мне кажется, что наш механизм даже лучше, чем магазинный. Конструировали мы его ведь с учетом своих особенностей.»

Не представляю, как мы раньше справлялись без такой конструкции. Плуг для окучивания картофеля ручной значительно экономит время и силы. Конечно, в мире есть много выдающихся изобретений, но для дачников и огородников этот механизм — наверное, лучшее, что придумали за последние года. На рынке много техники для профессионального использования, которое и стоит соответствующие. А инструмент для окучивания картофеля можно сделать самостоятельно, чем мы и занялись. Уже второй сезон не обходимся без него. В последний раз заметила хорошую прогрессию в увеличении урожая.

Помните, что ручной картофелеокучник должен быть качественным. Поэтому на совесть выполняйте все этапы работ и не забывайте подбирать хорошие детали и материалы.

Современное сельское хозяйство – это технологичная сфера деятельности. Новшества и разработки не обходят стороной даже простейшие процессы, связанные с обработкой картофеля. Эту сельскохозяйственную культуру не вырастить без труда и энергетических затрат. Окучивание очень полезно для культуры.

Значение и принцип работы

Картофель, который принято называть вторым хлебом, считается одной из важнейших сельскохозяйственных культур России. Клубни картофеля широко используются в кулинарии, а картофельный крахмал – в текстильной, пищевой и бумажной промышленности.

Выращивание данной сельскохозяйственной культуры требует много времени, сил и энергии. На протяжении вегетационного сезона несколько раз проводится окучивание картофеля. Рыхление почвы способствует улучшению процесса воздухообмена. Поступающий в грунт кислород благотворно влияет на рост и развитие выращиваемых культур. По отзывам опытных аграриев, показатели урожайности могут увеличиться на 40–60%.

Первое окучивание проводится с появлением первых всходов. Средняя высота ростков составляет 5–7 см. Процедуру необходимо повторить, когда картофельные кусты подрастут до 20–23 см. После каждого дождя и полива нужно рыхлить почву. Образовавшая от воды земляная корка препятствует попаданию кислорода к растущим в почве корнеплодам.

Многие огородники действуют по старинке, используя для окучивания кустов картошки мотыгу. Для того чтобы ускорить процесс рыхления грунта, рекомендуется пользоваться ручным окучником.

Характеристики

Любому огороднику, который имеет на своем участке картофель, скорее всего, пригодится окучник. Этот инструмент характеризуется универсальностью, помогает эффективнее справиться со сложной работой. Самый распространенный вариант – это ручной окучник. Характерные особенности изделия позволяют нарезать гребни земли по грядам, проводить довсходовую и послевсходовую обработку. Размеры стандартного инструмента подходят для одновременного боронования и окучивания междурядий на поле с картофелем. В зависимости от особенностей инструмента возможна обработка сразу нескольких рядов с посадками.

Кроме рыхления земли в междурядьях, окучник одновременно удаляет сорняковые растения. Качественный инструмент, купленный у производителя, имеет спецприспособление, способствующее самоочищению от налипшей грязи. Окучники успешно справляются с задачей на любых типах почв.

Главное условие для успешного рыхления земли – отсутствие камней и влажность не более 20%. Современные окучники позволяют одновременно с обработкой почвы вносить минеральные удобрения. Особенности окучников позволяют справляться с инструментом одному человеку.

Другие варианты окучников

Окучник можно купить в готовом виде, но сделать своими руками дешевле и проще (не выходя из дома). Вариантов самодельных окучников также множество: из тачки, из коляски, из трёхколёсного велосипеда, из велосипедного колеса и трубы и т. д. Для ручного окучника из тачки берётся за основу рама с колесом. На неё крепится секция культиватора. Управляется ручками тачки.


Окучник из детского трёхколёсного велосипеда можно сделать, сняв сиденье и переднее колесо. Готовый тракторный культиватор здесь не подойдёт. Нужно с внутренней стороны рамы рядом с колёсами под определённым углом приварить лопасти. Такая конструкция будет двигаться по ряду, а не по междурядью. Окучник из коляски изготавливается по тому же принципу.

Один из вариантов, как сделать ручной окучник своими руками, мы показали в данной статье. Таким самодельным агрегатом можно выполнять на участке разнообразные работы, особенно, если менять насадку: пропалывать, рыхлить, культивировать и т. д. Причём выполнять эти работы с лёгкостью может один человек.

Принцип работы

Огородники знают, что окучивание картофеля должно проводиться несколько раз за сезон. Если почва на участке хорошо обработанная, рыхлая, это способствует лучшему процессу обмена кислородом. Воздух, поступающий в грунт, положительно влияет на развитие и рост растений. Своевременное рыхление увеличивает урожайность на 30–60%. Благодаря конструкции рабочего корпуса окучника, получаются борозды с необходимой глубиной.Взрыхленная земля отваливается по обе стороны от получившегося арычка. В него закладываются клубни, а в дальнейшем канавки засыпаются землей. В процессе роста картофелю необходимо подсыпать толстый слой сверху. Это способствует образованию большого числа клубней. Такое подсыпание обеспечивается опять же рыхлением с образованием канавки вдоль высаженных всходов. Это достигается тем, что рабочие детали окучника при движении в междурядьях срезают верхний слой земли.

Благодаря устройству в виде крыльев отвалы падают на рядок с культурой и слегка его присыпают. Вместе со срезанной землей удаляется сорная растительность.

Кроме картофеля, окучником можно обрабатывать и другие культуры, которые высаживаются рядами и требуют окучивания, например, томаты, баклажаны, перцы. Конструкции инструмента различаются шириной захвата, ручным или механизированным принципом действия. Первый вариант довольно примитивен, требует двух операторов, один из которых берется за переднюю ручку, а другой надавливает на заднюю тягу. В результате усилий устройство углубляется в грунт, разрезает почву, а при движении внутри пласта оставляет заметный шлейф земли. Автоматизированный вариант цепляется к трактору или мотоблоку, управляется одним оператором.

Ручные и автоматизированные окучники можно подразделить по следующим видам:

  • дисковый – это простой инструмент, подходящий для одного человека;

  • огородный – это универсальный плуг, для которого необходимо присутствие двух операторов.

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Автоматизация окучника возможна, если в хозяйстве есть мотоблок или культиватор. Для крепления инструмента достаточно кронштейна, стопора, двух болтов и шайб. Диски при движении будут захватывать грунт, создавая валик. Для увеличения тяги мотоблок должен работать на первой пониженной передаче. Вращением дисков земля измельчается и рыхлится, засыпая растения в рядах.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Читать также: Схема реверса на 220 вольт

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Удобнее в этом плане окучник голландского типа. Этот вид отличается от предыдущего возможностью движения крыльев не только в стороны, но и вверх. В результате инструмент сам приспосабливается к состоянию почвы. Окучник удобнее в возделывании борозд под посадку картофеля. Такой вариант проще и дешевле для самостоятельного изготовления.

Назначение и принцип действия

Ручной картофелеокучник (распашник, бороздодел, маркер) – это сравнительно небольшое и легкое сельскохозяйственное орудие, приводимое в движение мускульной человеческой силой.

Самый распространённый лемешный ручной окучник состоит из следующих частей:

  • рабочий орган – корпус-окучник, состоящий из наральника (лемеха) и двухстороннего отвала с «крыльями»;
  • стойка – толстая металлическая полоса, привариваемая одним концом к корпусу окучник, а другим закрепляемая на раме;
  • рама из металлической круглой или профильной трубы;
  • опорное колесо.

В дисковых окучниках вместо лемешного корпуса окучника на раму устанавливают два расположенных под углом друг к другу сферических диска.

При выращивании картофеля данное сельхозорудие выполняет следующие операции:

  1. нарезка посадочных борозд;
  2. окучивание и образование гребней при междурядной обработке;
  3. уничтожение сорняков и разрушение образующейся после сильных дождей или засухи почвенной корки;
  4. разгонка рядков при уборке картофеля – для данной операции применяется специальный корпус-картофелекопатель , в котором вместо сплошного двухстороннего отвала используют 2-3 ряда прутьев.

Мнение эксперта

Станислав Павлович

Садовод с 17-ти летним стажем и наш эксперт

Задать вопрос

Важно! Для засыпки посадочной борозды с семянкой картофеля используют специальное приспособление – две прямоугольные лопатки, приваренные к вертикальной стойке и расположенные друг относительно друга под углом 15-200.

Разнообразие моделей

На рынке изделий для сельского хозяйства можно найти ручной окучник «Дружба». Он оснащен регулируемыми крыльями, которые позволяют изменять ширину захвата, и дополнением в виде переднего железного опорного колеса. Оборудование управляется двумя операторами. Габариты изделия составляют 55 см ширина и 48 см высота. Вес агрегата – 17 кг. Он произведен в городе Чебоксары, а его стоимость варьируется от 3000 до 4000 рублей.

Еще один вариант окучника – «Тяни-Толкай», который в народе называется ручным плужком. Он является нерегулируемым. Конструкция инструмента позволяет нарезать им борозды, пропалывать сорняки, окучивать высаженный картофель. Ширина изделия составляет 45 см, а высота – 90 см (вместе с ручкой). Агрегат имеет вес 7 кг. Он облегчен за счет прорезиненных ручек. Цена инструмента – от 1500 рублей. Он произведен в Киеве.

Популярный инструмент ручного типа – «Феном». Конструкция предусматривает возможность работы как с двумя, так и с одним оператором. Окучник является регулируемым как по высоте ручек, так и по ширине обрабатываемой гряды. В качестве дополнительного инструмента к окучнику предлагается плоскорез, который соединяется ручкой обычными болтами. Габариты изделия – 16х40х40 см, а вес – 10 кг.

Важно! Разнообразие моделей типа «Дружба», «Тяни-Толкай» расширяется за счет роторного активного окучника нового поколения, который еще называют пропеллерным. Считается, что инструмент не только рыхлит почву, но и позволяет бороновать разрыхленной землей растения, что очень полезно для их корней.

Современные изготовители предлагают плоскорезы. Этот инструмент представляет собой согнутую пластину с заточенными краями. При помощи оборудования можно удалять сорняки и рыхлить почву. Для прополки одновременно нескольких междурядий несколько плоскорезов комбинируются на специальной сцепке. В продаже она называется широкорядным пропольником.

Из ручных инструментов для рыхления известность получил культиватор «Торнадо». Он отличается простой конструкцией, которая представляет собой соединенные к ручке изогнутые зубья. По отношению к основанию они развернуты против часовой стрелки. Чтобы работать с инструментом, достаточно поворачивать его вокруг оси в вертикальном положении.

Различные модели окучников

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

  • Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
  • Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
  • Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

Свежие записи В сентябре можно посадить 8 сортов смородины, устойчивой к мучнистой росе10 красивых цветов хорошо растут на песчаной почве и не капризничают7 частых ошибок, из-за которых не удается вырастить много баклажанов

Самостоятельное изготовление

Для самостоятельного изготовления инструмент несложен. Чтобы изготовить окучник самому, нужны чертежи и навыки работы с металлом. Желательно иметь следующие инструменты:

  • сварочный аппарат;
  • газовая горелка;
  • угловой шлифовщик;
  • дрель;
  • точило.

Альтернативой послужат самодельные окучиватели, которые можно использовать с любыми мотоблоками и культиваторами. Для изготовления детали нужен стальной лист, из которого варится основание. Труба будет играть роль кронштейна. Всю нагрузку на себе будет нести элемент, называемый стойкой. Для крыльев нужно два листа одинаковой величины. Если окучник будет регулируемым, то к основанию крыльев крепятся шарниры. Для лучшей жесткости изделия изгибаются под небольшим углом. Двухрядный окучник отличается от простого увеличенными размерами кронштейна. Он должен быть достаточным для крепления двух пар плугов (крыльев).

Процесс изготовления

Самодельный окучник для картофеля должен одновременно выполнять несколько задач, поэтому его целесообразнее делать регулируемым. Для этого берут основную стальную трубу и по центру проделывают отверстие. От него отмеряют одинаковые расстояния и сверлят еще отверстия. Затем вставляют трубку-переходник, а следом – трубку для задней тяги.

Подвижную часть ручного дискового окучивателя для картошки, изготавливаемого своими руками, делают следующим образом: трубку, используемую для передней тяги, присоединяют к основной ручке посредством шарнира либо сварочного агрегата. Им же соединяют задние стойки и диски к стойке. Чтобы углы поворотов были регулируемыми, присоединяют талреп.

Определившись с углом наклона передней тяги, талреп прикручивают на болты подходящего диаметра и длины. При такой сборке ручного дискового окучника получают вполне надежное приспособление для рыхления почвы и формирования высоких гряд. При необходимости болты с гайками можно использовать и в других местах.

Немаловажным моментом считается изготовление основной ручки, за которую будут тянуть окучник. На протяжении всего процесса рекомендуется все работы выполнять аккуратно и внимательно, иначе велика вероятность повреждения материала. Для точности рекомендуется воспользоваться транспортиром, оптимальный угол – 15 градусов. Трубку вертикальной станины начинают гнуть, отступив от конца 40 см.

Закончив с главной ручкой, переходят к привариванию еще одной трубки – задней тяги, которую устанавливают в той же точке, что и переднюю тягу. К трубке задней тяги приваривают отвалы. Изготавливают диски из металлических листов, края обязательно шлифуют болгаркой. Если этого не сделать, из-за неровностей дисков приспособление будет часто застревать в земле, тем самым затягивая процесс обработки приусадебного участка. К тому же наклон диска должен быть в обязательном порядке, чтобы улучшить качество вспашки почвы.

Завершающим аккордом станет монтирование ручек. В качестве подходящего материала выбирают металлические трубки с минимальным показателем в диаметре. Если есть возможность и желание, устанавливают ручки, приобретенные в специализированном магазине. Из крепежей применяют шурупы, под которые уже заблаговременно проделаны отверстия в основной трубке. Но лучше воспользоваться сварочным агрегатом, что будет надежнее.

При изготовлении ручного приспособления рекомендуется сразу следить за расстоянием между ручками, чтобы человек смог свободно между ними помещаться. Иначе эксплуатировать такой окучник будет затруднительно. Как вариант, две ручки заменяют на одну Т-образную подходящей длины. Такая конструкция не требует соблюдения конкретного расстояния, работать с ней намного комфортнее.

Придерживаясь точных чертежей, изготовить окучник для картофеля своими руками несложно

Главное, все этапы процесса выполнять качественно и по технологии, не забывая о мерах предосторожности

Выбор

Правильно осуществленный выбор поможет в максимальной механизации сельскохозяйственного труда. Для меньших затрат сил на посадку картофеля нарезать борозды будет проще с регулируемыми крыльями. Чтобы окучить растения, лучше выбрать дисковый вариант. Чтобы быстрее справиться с работами, а не тянуть инструмент по каждому ряду, нужно рассматривать двухрядную классификацию окучников. При достаточной мощности мотоблока можно выбрать и четырехрядное оборудование.

Чтобы правильно выбрать окучник, нужно сопоставить еще и такие факторы, как:

  • тип почвы;
  • вид мотоблока;
  • габариты участка;
  • возможная к трате сумма.

Например, если планируется обрабатывать тяжелые почвы, важным параметром будет качество стали. Однако культиватор с малой мощностью вряд ли потянет тяжелый инструмент. Если денежных средств для покупки качественного инструмента недостаточно, а обрабатывать нужно тяжелые почвы, можно обратиться за помощью к умельцам или изготовить нужные детали самостоятельно. Для самоделки пригодятся характеристики некоторых популярных моделей.

Например, двухрядный окучник имеет следующие параметры:

  • размеры – 450х130х45 мм;
  • ширина захвата – 300 мм;
  • вес – 4,4 кг.

Окучник дисковый с регулируемой шириной, высотой и глубиной имеет следующие максимальные параметры:

  • ширина – 70 см;
  • высота – 62 см;
  • диаметр дисков – 37 см;
  • глубина обработки – 30 см.

Изготовление ручного плуга

Садим картошку не напрягая спину

Самодельные плуги ручного типа часто используются для посадки картошки на небольших огородах и дачах. Конструкция такого инструмента позволяет выкопать яму задействовать только одну ногу и руки, без сгиба спины.

Наиболее популярный вариант – плуг «Вятский пахарь» (лопата монаха Геннадия)

Такое устройство может регулироваться по высоте, что важно для удобства пользователя. Оно имеет широкий рычаг для обхвата руками и обычное полотно, как у лопаты

Преимущества Вятского пахаря

Лопата отца Геннадия имеет такие преимущества:

  • легкость выполнения работ (спина всегда остается ровной, все действия выполняются руками);
  • скорость вскапывания в 4 раза выше, чем при использовании обычной лопаты;
  • один прием инструментом «вытягивает» в 2 раза больше земли, чем обычными приспособлением;
  • земля легким поворотом рычага откидывается в сторону, что удобно для такого дела.

К тому же, преимуществом такого инструмента является и то, что он подходит под любой тип грунта. Главное, не допустить ошибки при сборке плуга, действовать пошагово согласно инструкции и чертежа, а также использовать при конструировании только качественные материалы.

Как сделать

Для изготовления такого инструмента понадобится руль от старого велосипеда, металлическая труба, арматура и лист холоднокатонного нержавеющего металла, толщиной 2 мм. В качестве инструментов понадобится сварочный аппарат, а также болгарка или пилка по металлу. Сам процесс изготовления плуга производится так:

  1. Обрезается труба (по грунту). Это основа лопаты, ее размеры должны быть удобными для пользователя. Также можно взять две трубы разного диаметра и установить пружину, которая позволит регулировать высоту рамы под нескольких людей.
  2. Руль от велосипеда приваривается к одному из концов трубы.
  3. Создается лемех. По известным размерам вырезается часть заготовки, изгибается приваривается к нижней части металлической трубы так, чтобы конец основания плуга выступал на 5-10 см.

Процесс посадки картофеля ручным плугом занимает всего 10-20 секунд. Под нажимом ноги лопата вкапывается в землю и при повороте рычага, грунт откидывается в сторону. Для удобства, картошку лучше закидывать в лунки другому человеку. Так, процесс посадки картошки плугом будет проходить быстрее.

Как окучник, такой инструмент не используется. Его специализация узкая. Перенос лопаты производится вручную. Если необходимо засаживать большие площади, лучше сделать аппарат с лемехами и колесом. К тому же, можно соорудить и двухрядный инструмент.

Советы по эксплуатации

Пользоваться окучником на черенке просто. Стоит придерживаться нескольких шагов.

  • Подготовительный этап возделывания участка – это взрыхление почвы. В рыхлой земле борозды получатся глубже, а работа по их созданию пройдет легче. Для большей точности на земле установите метки. Они должны быть равными ширине кронштейна, на котором установлен окучник. Мотоблоком с навесным оборудованием проделайте борозды и разложите в них картофель.

  • Затем рекомендуется крылья окучника развернуть на максимально возможную ширину. Инструмент устанавливают в междурядья и ведут вдоль борозды, заваливая семенной картофель землей.

  • Первое боронование пора проводить одновременно с появлением всходов. Мотоблок устанавливают так, чтобы обрабатываемая борозда очутилась между дисками. Инструмент нужно вести ровно, диски будут образовывать гребень, одновременно измельчая комья земли.

Узнаете больше о ручном окучнике вы можете из видео ниже.

Картошка считается одним из главных овощей, и самым распространённой культурой, которая выращивается на огородах. А собственный картофель всегда отличался наилучшим качеством и вкусом. Но чтобы добиться хорошего результата, нужно приложить максимум усилий в уходе за ним. А процесс окучивания, для картофеля просто необходим, так как в рыхлом грунте она просто отлично, разрастается. Традиционно процесс окучивания происходит при помощи тяпок.

Естественно, такой метод отнимает много сил и времени особенно если участок огромный. Дабы не прикладывать большие старания, нужно прибегнуть к помощи устройства. Таким устройством является ручной окучник. С помощью него, за короткий промежуток времени, можно окучить участок, к примеру, в 10 соток. И если вас заинтересовало подобное изобретение, то здесь мы расскажем о том, как сделать ручной окучник для картофеля своими руками. Здесь мы приведем полезную информацию, а также предоставим для своих читателей чертежи и видео.

Но что собой представляет данный дачный инструмент, и можно ли его сделать своими руками? В данной статье мы попробуем с вами в этом разобраться в таком вопросе, можно ли сделать окучник у себя дома своими руками.

Зачем нужен процесс окучивания

Всем известно, что когда картофель находится в стадии роста, он требует регулярной окучки. Но не всем известно, для какой цели это делают. Картофель необходимо окучивать по следующим причинам:

  1. За счет взрыхлённой почвы, корни картофеля получают воздух, благодаря чему он быстрее растёт;
  2. За счёт проникновения воздуха, скорость образования клубней увеличивается.
  3. Благодаря процессу окучивания, вы получаете урожай на 20-30 процентов больше.

На заметку: В тех регионах страны, где прохладно и достаточно влажно, процесс окучивания проводят с регулярной постоянностью. Благодаря чему, из грунта уходит ненужная вода, начинается процесс нагревания и картофель обогащается воздухом. А в засушливых районах России окучивание может негативно сказаться на урожаи, так как удаляется влага из почвы.

Вот важные моменты в процессе окучивания:

  • Окучивание необходимо осуществлять в конкретное время. Стандартно, картофель подвергается рыхлению два раза за сезон. Изначально окучивают при росте картофеля в длину на десять сантиметров от земли. Повторно начинают рыхлить землю, когда растение достигло двадцати сантиметровой длины. Очень важным моментом является, чтобы цветки не были раскрыты.
  • Процесс окучивания делайте в пасмурную погоду, в ранние или вечерние часы. Идеально, если этот процесс сделать после дождика, полива или после росы.
  • Не проводите окучивание в жаркую погоду. Так как части растения, которые впоследствии окажутся на солнце, сгорят.
  • Окучивание выполняется при помощи инструментария, такого как тяпка, грабли или мотыга. Это очень трудоёмкий и длительный процесс. Мы рекомендуем вам использовать ручной окучник, который, прочитав нашу статью, вы сможете собрать самостоятельно.

Читать также: Информация о измерительных инструментах

Виды ручного окучника

Если вы желаете знать о том, как сделать ручной окучник для картофеля, то эта статья создана специально для вас. Ведь здесь мы поговорим именно об этом вопросе.

Существуют два популярных вида окучника ручного:

  • Окучиватель в виде плуга;
  • Дисковый окучник.

Когда вы посмотрите на окучиватель дисковой, он сделан в виде рамы на колесах, и на неё закреплены диски.

Такой окучник сделан из следующих составных частей:

  • поводок Т-образной формы;
  • талрепы винтового типа, в количестве двух штук. Они нужны для регулировки подвижности дисковых отвалов.
  • стойки – 2 штуки;
  • дисковые отвалы – 2 штуки.

На заметку: Такого типа окучник подойдёт, когда нужно вспахать землю перед посадкой или после того как вы собрали урожай. Также им можно воспользоваться при вспахивании земли между грядками. Вы можете изменить расстояние поворота дисков, и соответственно у вас измениться расстояние между грядками (максимальное регулируемое расстояние 75 сантиметров). Следите за тем, чтобы угол поворота был одинаков со всех сторон, иначе окучник потянет. Диаметр колеса равен 70 см, ширина – колеблется от 10 до 14 см. Такие размеры считаются наиболее приемлемыми для процесса вспахивания.

Окучник в виде плуга – тоже достаточно удобное изобретение в применении, и благодаря ему вы быстро окучите весь свой участок за короткий промежуток времени. Зачастую его устанавливают на мотоблок, и в процессе передвижения он удерживается в борозде. Такое совместное применение, позволит вам окучивать большую площадь, даже при сухой земле. Здесь также вы сможете регулировать ширину вспашки и глубину. Идеальным соотношением размеров вспахивания является ширина 20 сантиметров, а глубина до 15 сантиметров.

На заметку: большинство дачников – огородником предпочитают дисковой окучник, так как он легче в применении. А также с помощью него получаются прекрасные ровненькие рядки. Но цена таких окучников высока, и мы вам предлагаем изготовить его своими руками. Но приготовьтесь, это не совсем лёгкое занятие. Для начала внимательно изучите чертёж самодельного окучника. Ну а после выполните ряд следующих действий.

Сначала первым делом необходимо сделать диски для нашего самодельного окучника картофеля. Следовательно, нужно сперва подготовить чертеж всех элементов и деталей. Рассмотрим с вами отличный наглядный чертеж: при изготовлении дисков следует выбрать очень крепкий металл. Некоторые мастера изготавливают диски из крышек от кастрюль.

Затем следует сделать к дискам крепление. Для более удобного управления следует сделать у ручного окучника два отвода.

Схема самодельного окучника где:


Чертеж: ручной окучник своими руками

  1. Грядка для обработки.
  2. Диски.
  3. Кулачковый механизм.
  4. Крепежный кронштейн.
  5. Стойка.
  6. Стальные скребки-2 штуки.
  7. Мостовая балка.
  8. Стопорный болт.
  9. Рукоятка.

Что нужно для самодельного окучника:

Итак, приступим к изготовлению ручного окучивателя, необходимо приготовить следующие детали:

  • Диски вогнутые их нужно две штуки. Как описано выше подойдут и крышки от кастрюль диаметром от 40 до 60 см;
  • Тарлепы винтовые их тоже нужно две штуки;
  • 1-метровая полая трубка, которая будет служить вертикальной стойкой в диаметре она должна быть 1 дюйм. Еще одна полая трубка с сечением ¾ дюйма, которая будет выполнять функцию передней и задней тяги;
  • Т-образной формы поводок;
  • Газовая лампа или трубогиб;
  • Регулируемые переходники для соединения дисков;
  • Болты и сварка для крепежа.

Изготовление ручного окучивателя своими руками

Наверное вы уже поняли то, что окучник для картошки своими руками изготовить, вполне возможно однако здесь стоит проявить свои навыки и знать некоторые моменты изготовления этого изобретения. И именно об особенностях изготовления мы поговорим ниже.

Этапы работ следующие:

  • Регулировка. Лучше всего, чтобы самодельный окучник был многофункционального назначения. По этой причине стоит отнестись с большой ответственностью к функциям регулирования. Высота регулируется при помощи специального телескопического аппарата, расположенного в центральной части. В трубку с большим размером вставляется трубка меньшего диаметра, и она переходит в заднюю тягу. Благодаря этому ручной окучник можно будет отрегулировать под размеры роста человека.
  • Контроль атакующего угла обеспечивается наклоном стойки в центре. Этот эффект можно получить за счет изменения разности угла между вертикальной станины и передней тяги.
  • Затем станина можно привести в движение. Переднюю тягу следует прикрепить шарниром к стойке в центральной части. Тарлепой будет производиться регулирование.
  • Скрепляем задние стойки и диски к стойке, с помощью сварочного аппарата.
  • Далее, крепим переднюю тягу. Для этого вам пригодится шарнирный инструмент и длинный болт.
  • Благодаря этим действиям у вас образуется задняя тяга в виде формы буквы «П», ширина которой максимум пятьдесят сантиметров. Минимальная длина ручки двадцать сантиметров.
  • По центру вилки прикрепляем вертикальную трубу (здесь опять используем сварочное оборудование). И благодаря концу трубки, вся сделанная конструкция прикрепляется в вертикальную тягу.
  • Чтобы вы смогли регулировать стойку, в её верхней части делаем проёмы. Такие же проёмы сверлим в вертикальной вилке.

На заметку: прежде чем вы приступите к установке дисков, проведите процесс зачистки дисков со всех краёв. В случае если вместо дисков вы используете крышки, то вам следует их согнуть таким образом, чтобы одна сторона была вогнута, а другая выпуклая.

В заключение

Вот мы и закончили процесс сборки вручную. Из этой статьи вы смогли узнать о том, как сделать ручной окучник для картофеля самому. А если вы создали окучиватель, то необходимо его протестировать. Это очень удобный инструмент, он во много раз сделает вашу работу легче. Конечно, многим покажется, что невозможно его собрать, но уверяем вас, что вы сможете. Просто внимательно изучите все чертежи и приложите немного находчивости. Далее, вы можете просмотреть видеоинструкцию, как изготовить ручной окучник у себя на дачном участке.

Видео изготовления дисковый окучника для картофеля


Ручной окучник для картофеля своими руками чертежи

Окучники к мотоблоку своими руками

Вертикальная стойка

Многофункциональность — обязательная особенность любого устройства, в связи с этим и нужно уделять внимание регулировке устройства. Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу

Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника.

Регулировка

Регулировка угла наклона выполняется с помощью талрепа

Станина инструмента должна быть подвижной. Для выполнения этого условия переднюю тягу шарниром прикрепляют к основной стойке, регулировка выполняется с помощью талрепа, что позволяет изменить угол наклона. В случае, когда талреп отсутствует, используют металлическую пластину, ее фиксируют в нужном положении и закрепляют болтами.

Сварка

К стойке нужно приварить заднюю тягу и отвалы, потом прикрепляется передняя тяга. Ширина задней тяги — 0,5 метра. Рукоятки — 0,2 метра. К центру вилки приваривают трубу, длиной 0,3 метра, этим концом конструкция вставляется в полость вертикальной тяги.

Для регулировки высоты стойки нужно рассверлить проемы, которые находятся на ее верхнем конце. Точно такие же манипуляции необходимо проделать с вертикальной вилкой. У передней и задней тяг должна быть идентичная ширина.

Изготовление двухотвального плуга

Чтобы сделать двухотвальный плуг, понадобятся пластины, каждая по два миллиметра толщиной. Им нужно придать полукруглые изгибы. Потом проводится процесс приваривания двух половинок к стойке.

Два важных аспекта работы: шов в месте, где стыкуются детали, обязан быть ровным, пластины должны быть отшлифованы с помощью болгарки.

Двухотвальный плуг

Изготовление подрезающего ножа

Чтобы изготовить подрезающий нож, нужно раздобыть сталь с высокой концентрацией углерода.

Потом следует вырезать нож, который своей формой должен быть похож на наконечник стрелы, и тщательно его заточить (угол между поверхностью и ножом должен быть 45 градусов)

Почему именно 45? Если шлифовать нож под таким углом, то он долгое время не будет терять свою остроту. Далее требуется приварить подрезающий нож к нижней части стойки и зашлифовать.

Диски

Для начала необходимо вырезать 2 пластины из стального листа, потом следует придать им форму полукруга. Оба диска фиксируются на стойке. Сварной шов обязан быть ровным.

Предварительно все части, которые подлежат сварке, нужно зашлифовать болгаркой, а диски тщательно заточить. Подрезающая часть берет на себя почти все сопротивление почвы.

Чертеж дисков для окучникаНе надо приобретать магазинные диски, так как заточить металл, из которого они изготовлены, болгарка не способна.

Окучник — почти что незаменимый инструмент, который обязательно должен быть у каждого уважающего свое время и силы огородника.

Как для садовых инструментов, окучники — достаточно дорогое удовольствие, которое действительно способно помочь в хозяйстве. В любом случае даже это недешевое оборудование можно сделать собственными руками, достаточно уметь пользоваться инструментами и использовать чертежи.

Запись Как сделать окучник для картофеля своими руками впервые появилась Про ферму.

Основные виды приспособлений

Существует множество моделей самодельных окучников. В зависимости от типа рабочего элемента ручной окучник бывает с постоянной или регулируемой шириной захвата.

По принципу работы окучники можно разделить на две группы.

Дисковые

Окучник ручного или дискового типа конструкции предназначен для рыхления и окучивания почвы. Дисковые модели часто применяют для автоматизированной обработки грядок. Устройство для окучивания грядок прикрепляют к трактору.

Главное преимущество самодельного дискового культиватора кроется в возможности регулирования стоек между дисками. Установить стойки можно в соответствии с шириной междурядий.

Плужного типа

По своему механизму действия и комплектации модель в виде плуга схожа с дисковым культиватором. Но данная модель ручного окучника для картофеля считается более удобной в эксплуатации. Для большей эффективности окучник плужного типа можно присоединить к мотоблоку.

Плужок для окучивания грядок с картошкой помогает рыхлить почву, окучивать картофельные кусты, нарезать борозды и грядки, осуществлять посадку различных сельскохозяйственных культур.

Необходимые материалы и инструменты

Для изготовления подобной самоделки необходимы следующие материалы:

  • холоднокатаная листовая сталь толщиной 2,5 мм;
  • стальной уголок 20×20×3 мм;
  • рыхлительная стрельчатая лапа от культиватора либо диск от картофелекопалки, дисковой бороны;
  • стальная заготовка для стойки толщиной 10 мм и шириной 20-30 мм;
  • труба (круглая или профильная);
  • колесо от раскладного велосипеда, садовой тачки;
  • 4 подшипника.

Из инструментов в процессе изготовления самодельного окучника понадобится:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • компрессор с пистолетом-краскопультом;
  • наждак;
  • тиски.

Из расходных материалов понадобятся отрезные диски по металлу, электроды, грунтовка и масляная краска, наждачная бумага, зачистная насадка на дрель, растворитель.

Дисковый окучник

Приступаем к тому, как сделать окучник для картофеля своими руками. На чертеже видно, что главным инструментом являются отвальные диски. Они должны быть в пределах 400 мм. Это оптимально. Потому что сажаем картофель обычно на глубину 60-80 мм, и корни потом растут приблизительно 200 мм. Получается, пройдя в междурядье с наклонёнными дисками указанной величины, мы полностью окучиваем ряд картофеля.

Итак, делаем 2 диска из стального листа толщиной 2 мм, диаметром 400. Некоторые делают из старых крышек от кастрюль. Пусть. Но желательно сделать добротные диски, которые будут служить долго. Можно взять со списанной в металлолом сельхозтехники. Но лучше всего — легированная нержавеющая сталь. Края дисков, там, где будут режущие кромки, затачиваем. Теперь делаем мост со стойками, на которых будут закреплены диски. Рассчитываем размеры. На стальную крепкую трубу с обеих сторон надеваем соединительное крепление для труб (везде продаются). Свободные концы креплений направлены вниз. Сверху сверлим трубу через отверстия в креплении. Каждое крепление сверлим с двух сторон. Закрепляем болтами с гайками.

Если хотите делать захваты разной ширины, то сверлите дополнительно с обеих сторон по два отверстия ещё. Чтобы изменить ширину захвата, достаточно переставить стойки дальше или ближе к концам моста, и закрепить через отверстия. Затем в крепления снизу вставляем трубки – стойки. Также сверлим, крепим в соединении. По два болта с гайками на каждую стойку. Затем внизу каждой стойки делаем механизм для наклонных подвижных дисков. Сначала крепим кронштейн для диска. Причём тоже делаем 2 — 3 позиции сверления трубы. Чтобы была возможность для смены наклона дисков.

С другой стороны кронштейна привариваем короткий толстый стальной прут. На другом его конце – в кольце втулки – впрессовать подшипник скольжения закрытого типа. К втулке изнутри приварить заранее широкую шайбу с отверстиями для крепежа диска. У каждого диска по центру внутрь приварить такие же широкие шайбы с отверстиями. Закрепляем диски болтами с гайками. У нас получились два подвижных наклонённых под определённым углом диска, прикреплённые к стойкам на одном мосту. Можно придумать дополнительно устройство для наклона дисков вправо – влево. Для этого надо подобрать шарнирно-крепящийся механизм кронштейна. Такие тоже есть в продаже. Да и в старых деталях сельхозтехники можно найти.

Мы не будем рассматривать дальше создание ручного окучника. Нам не нужно делать ручки для нашего устройства.

Присоединение окучника

Окучиватель для мотоблока надо подсоединить, навесить к агрегату таким способом, как показано вот на этом чертеже:

Присоединение окучника к мотоблоку

Из чертежа видно, нам надо к мосту через кронштейны и крепкие стальные трубки подсоединить устройство к мотоблоку. Усилить подсоединение поперечной перекладиной. Включаете мотор. Колёса движутся. Вы держитесь за ручки мотоблока. Увлекаемый движением, приходит в действие созданный собственными руками инструмент окучивания насаждений. Диски только надо делать под симметричными углами, чтобы не вело в одну сторону при окучивании. Рассмотренный вариант инструмента – не единственный. Есть и другие. Рассмотрим их по очереди.

Виды окучников

Ручной

Ручные окучники (дисковые) предназначены для рыхления и окучивания. Использование такого инструмента может гарантировать качественную обработку почвы.

Этот инструмент может помочь огороднику провести окучивание, позволит избежать энергозатратную и утомительную работу.

Стоимость зависит от комплектации. В среднем, устройство с двумя дисками стоит в районе 2500 рублей. Стоимость ручного окучника около 2.5 тыс.рублей

К трактору

Они применяются для автоматизированной обработки. Устройство способно сразу убрать сорняки с обрабатываемой территории и, собственно, успешно провести окучивание клубней. После манипуляций тракторным окучником уровень урожайности картофеля резко увеличивается.

Они состоят из: металлической рамы, навесного устройства, которое отвечает за сцепку, двух штампованных колес, железных стрельчатых лап и отвалов.

Нагрузку на окучиватель снижают тракторные колеса, в свою очередь, лапы подрезают грунт (до пятнадцати сантиметров). Стальная опора прикрепляет лапы к раме. Для окучивания используются решетчатые отвалы.

В основном, тракторные могут быть прикреплены исключительно к трактору Т-25, у которого довольно-таки небольшая сила тяги в отличие от МТЗ. Он не способен работать с аппаратом, у которого больше 3 корпусов.

Если перед огородником стоит цель — просто окучить картофель, то нужно открутить стрельчатые лапы.

Стоимость на тракторные окучиватели для картошки варьируется от 20000 до 30000 рублей. Окучник для трактора Т-25

К мотоблоку

На мотоблок устройство устанавливается на место сошника.

Как он работает: во время переходов между рядами приспособление насыпает грунт своими крыльями прямо на клубни. К мотоблоку можно присоединить дисковой окучник.

По факту, «окучники к мотоблоку» — это не отдельный вид. Мы использовали это, чтобы вы знали, что устройство можно также установить на мотокультиватор.

Дисковый окучник к мотоблоку

Плуг

Плужок для окучивания картофеля предназначен для облегчения работ, которые связаны с выращиванием картофеля. С помощью такого плуга нарезают борозды и грядки, рыхлят почву, осуществляют посадку сельскохозяйственных культур, окучивают.

По своей комплектации и механизму действия плуг схож с дисковым окучником. По крайней мере, механизм действия у них абсолютно идентичен.

Плуг

Изготовление

Вовсе необязательно покупать это приспособление в магазине. Мы расскажем, как своими руками сделать разные виды окучников для мотоблока, в том числе дисковый, на основании чертежей с размерами и фото.

Листерный окучник

Чтобы сделать листерный тип насадки с нерегулируемой шириной будем использовать следующие чертежи и схемы:

Схема листерного навесного устройства.

Конструктивные элементы:

Листерный окучиватель для мотоблока.

Для вырезания крыльев окучника следует воспользоваться чертежом на картинке ниже:

Шаблон для вырезания половинок изделия.

Пошаговое изготовление:

  1. Из листов металла толщиной 2 мм нужно по шаблону выше вырезать две идентичные части рабочего инструмента. Далее половинки сгибаются и скрепляются между собой при помощи сварки в несколько подходов.
  2. Швы необходимо обработать и зачистить.
  3. Из трехмиллиметровых листов металла необходимо сварить основание.
  4. Из листов металла толщиной 4-5 мм нужно изготовить кронштейн и полевую доску.
  5. Из толстого листа металла нужно изготовить стойку.
  6. У двухрядного окучивателя можно добавить функцию регулировки ширины при помощи шарнирных механизмов. А чтобы контролировать угол наклоны листов, используйте штанги.

Важно! Для изготовления стойки необходимо использовать металл толщиной от 8 мм. Эта часть конструкции должна быть очень прочной и надежной, поскольку на нее припадают самые большие нагрузки.. Конструкция листерного окучника

Конструкция листерного окучника.

Дисковый окучник

Для создания такого типа насадки на мотоблок потребуется чертеж:

Чертеж дискового окучника.

Также подготовьте материалы и инструменты для работы:

  • сварочный аппарат;
  • шлифовальная машина;
  • наждачный станок;
  • электродрель с набором сверл;
  • крепежные элементы (болты и т.д.);
  • два металлических диска диаметром около 50-60 см, толщина стали – около 3 мм;
  • металлическая труба длиной 1 м, шириной от 2,5 см;
  • регулируемые переходники;
  • винтовые талрепы – 2 шт.;
  • кронштейн;
  • газовая лампа.

Cовет: для изготовления дисков умельцы часто используют металлические крышки от кухонной посуды, старые диски от сельхозтехники и даже донца от газовых баллонов.

Дисковый окучник в работе.

Процесс изготовления пошагово:

  1. Заточите диски по всей окружности.
  2. При помощи молотка дискам нужно придать правильную форму – выпуклую с одной стороны, и вдавленную с противоположной. Именно за счет этого они будут способны собирать грунт.
  3. Из трубы необходимо сделать Т-образную конструкцию. Для этого элементы можно скрепить посредством сварки или болтами.
  4. При помощи сварки необходимо соединить Т-образный поводок, стойки и тарлепы.
  5. Для изготовления окучника с фиксированным шагом закрепите диски на ширину, равную междурядьям. Если же это вид с регулируемой шириной, диски нужно закрепить при помощи регулируемых переходников.
  6. Закрепите устройство к мотоблоку при помощи кронштейнов, поводка, болтов.

Важно! Диски должны быть зафиксированы строго симметрично. При малейшем отклонении мотоблок будет водить в стороны, работать с ним будет очень проблематично и неэффективно.. В данном видео вы можете посмотреть об изготовлении дискового окучника:

В данном видео вы можете посмотреть об изготовлении дискового окучника:

Окучивание картофеля

Как с помощью дискового окучивают картофель

Механизм действия ручных окучников достаточно примитивен. Два огородника должны взяться за устройство с двух сторон (спереди и сзади). Один упирается в ручку передней тяги и приводит окучник в движение, другой — вдавливает диски в грунт, надавливая на ручку задней тяги.

Диск проходит через почву, оставляя за собой заметный шлейф. С помощью такого устройства можно окучивать растения, находящиеся в непосредственной близости друг от друга. Но также можно регулировать расстояние между дисками, достаточно просто установить несколько дополнительных деталей.

Для чего необходимо

Если вы читаете это статью, то определенно знаете, что картофель нужно окучивать. Но зачем?

Сейчас мы все подробно объясним:

  1. При рыхлении почвы воздух поступает к корням, благодаря этому они разрастаются значительно быстрее
  2. Опять же, когда воздух поступает к корням, быстро образовываются картофельные клубни
  3. Если окучивать картофель, то можно увеличить урожай на 20-30%

Также нужно следовать некоторым правилам:

  1. Рыхлить нужно своевременно
  2. Рыхлить нужно при пасмурной погоде. Самый оптимальный вариант — после дождя, поливных работ или утренней росы
  3. Нельзя проводить окучивание картофеля во время жары, так как растение может просто-напросто сгореть

Как правило, используют мотыги, тяпки и грабли, их использование энергозатратно и продолжительно повремени. На фоне окучников вышеперечисленные инструменты просто меркнут.

Плюсы и минусы самодельных устройств

К списку достоинств самодельных устройств можно причислить:

  • доступность — так как сделать такой окучник может любой человек
  • — случаев, когда человек платил сам себе, не зарегистрировано
  • эффективность — как правило, самодельные устройства ни в чем не уступают рыночным аналогам, но это зависит от конструкции
  • поднятие самооценки — ведь лучше окучивать картофель в хорошем настроении

А вот к минусам можно причислить:

  • безопасность работы — но это зависит от того, насколько хорошо сконструирован окучник
  • качество — опять же, зависит от того, насколько хорошо сконструирован окучник

Как устроен и работает этот инструмент

Оборудование используется вместе с фрезами, которые устанавливаются на валу редуктора. В ходе поступательных движений мотоблока окучник углубляется в грунт и формирует борозду с впадиной определенной глубины. Габариты подошвы впадины позволяют огороднику передвигаться по грунту, не нарушая борозды.

Одновременно с этим окучник перемещает почву из впадины наверх, образуя тем самым «гребни» с фиксированным расположением.

Помимо формирования борозд для посадки культур, окучник нужен для таких целей:

  • рыхлить грунт между рядами и одновременно присыпать растения;
  • пропалывать готовые грядки и избавляться от сорняков.

Чаще всего его применяют, чтобы высаживать картофель, морковь, репу или свеклу.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
