Насос для садового фонтана своими руками: разновидности насосов, как сделать и установить помпу самостоятельно


Особенности эксплуатации водяной помпы

Инструкция по сборке и использованию прилагается к каждому агрегату, но важно учитывать все ее пункты. Это обеспечит безошибочную установку. Внутренняя полость имеет встроенный двигатель с переключателем 2 видов напряжения. Перед запуском, стоит проверить, правильно ли он расположен.

Как использовать водяной насос:

  1. Снимают крышку с выхлопной трубы.
  2. Заливают в нее масло. Уровень проверяют через специальное окно. Оно должно наливаться до центра. После, закрывают трубу крышкой.
  3. Необходимо откачать воздух. Для этого, крышку снимают вместе с четвертью штуцера.
  4. Насос запускают на 15 секунд, и одевают на резьбу крышку.

Для качественной работы, у насоса должен быть достаточный уровень масла, который нужно регулярно проверять. Топливо доливают по необходимости, не превышая допустимый уровень.

Устройство фонтана

С самого начала может показаться, что сделать маленький фонтан очень непросто, но это не совсем так. Конечно, есть и сложные гидротехнические сооружения, но для дачи выбирают простые модели, на которые много тратиться не придется, так как можно использовать для работы подручные средства.


Основная сложность в изготовлении – его декорирование

Все фонтаны имеют два типа:

  1. Замкнутые – в них вода постоянно циркулирует по кругу. Насос устанавливается в основном резервуаре и подает оттуда воду в систему трубопровода. Напор в нем создается только насосным оборудованием.
  2. Открытые – вода в такую систему поступает из посторонних истоков. Источником может быть естественный водоем или река, или система водоснабжения загородного дома. Напор в такой системе может быть создан перепадом давления в системе за счет физических законов. Подробнее об этом мы расскажем далее.

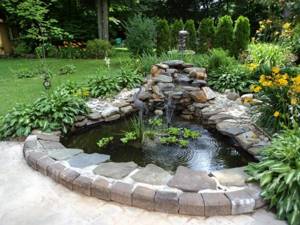

Садовый фонтан для дачи – это оазис на территории дачного участка
В садах зачастую сооружают первый вариант, так как они просты в обслуживании, проще в строении. При этом воду периодически нужно доливать (она испаряется и расплескивается) и проводить ее очистку (устанавливается фильтрационное оборудование). Иногда даже производят полную откачку и замену.

Открытые модели нуждаются в системе подвода воды, системе ее удаления. Требуется хороший дренаж, устройства, контролирующие уровень наполнения основного резервуара.

Интересно знать! Воду из проточного фонтана можно пускать на полив растений, однако он не требуется круглосуточно, поэтому, такой фонтан придется с некоторой периодичностью отключать.


Пример открытого варианта без резервуара – вода по системе дренажа уходит в грунт

Поэтому давайте дальше будем говорить именно про закрытые фонтаны, ведь их предпочитает большинство (о видах фонтанов для дачи читайте в статье).

Технические особенности и виды насосов

Насос обеспечивает движение воды, ведь фонтан представляет собой замкнутую систему. Цикл проходит так: фонтанчик поднимает воду вверх, она переходит в подготовленную чашку, действия повторяются. Дизайнерские формы дополняют обстановку на даче, не только журчанием воды, но и редкими фигурами или специальными насадками, которые регулируют напор и направление струи, например, set фонтанная насадка для динамической водной пушки.

Распыление может быть:

  • каскадного типа;
  • струйным;
  • напоминать колокол.

Включаются и фильтрующие функции при помощи лампы. Однако, это увеличит стоимость насоса для фонтанов.

На заметку!

Лампа обеззаразит воду от бактерий и обезопасит ее от появления тины.

Рекомендуется устанавливать модели, которые могут обрабатывать воду с различными природными примесями. Многие из них, имеют в конструкции специальную выемку в верхней области разбрызгивателя, которую заполняют гранулированной смесью.

Фонтанные насосы имеют 2 вида:

  • погружные;
  • поверхностные.

Погружной вид устанавливают на дно бассейна, а поверхностный крепят так, чтобы не обеспечивать контакта с влагой. Особенности погружной модели:

  1. Используют для фонтанов высотой, до 2 метров.
  2. Желательно применение дополнительных деталей. Они защитят фонтанный насос от попадания различных загрязнений.
  3. В дополнение, делают основание из кирпича.
  4. Два элемента конструкции соединяют между собой трубкой из резины.

Стоит учитывать, что сила напора будет зависеть от сечения труб и подводных шлангов. Сила потока зависит от ширины трубопровода. Такой электронасос будет работать от розетки. Он питается напряжением, объемом 24 В. Эти модели относят к низковольтным, а значит, им достаточно стандартного трансформатора.

Основные элементы закрытого фонтана

Фонтан закрытого типа в основе имеет 3 главных элемента, которые будут разобраны в этой главе.

Насос для фонтана

Сердце такого фонтана – это электрический насос, перекачивающий воду по системе. От его параметров будет зависеть режим работы всего сооружения.


Фонтан для пруда на даче каскадный — для организации водопада требуется мощное насосное оборудование

  • Для фонтанов продают специальные насосные станции, состоящие из самого насоса и фильтрационного оборудования. Фильтр защищает насос от повреждения мелкими частицами камней, песка, органики, и одновременно отвечает за очистку воды в резервуаре. С некоторой периодичностью его требуется чистить или проводить замену.

Внимание! Засорившийся фильтр становится причиной падения давления в системе. Насос начинает работать на износ и сильно греется. Такой режим эксплуатации приведет к быстрому выходу из строя, поэтому так важно вовремя проводить ревизию оборудования. По этой же причине вокруг фильтра не раскладывают камни, так как уменьшается полезная площадь всасывания.

  • Строение насосного оборудования бывает разное. Есть модели погружные, а есть наземные, которые монтируются в специальных боксах и маскируются под окружающий ландшафт. Последний вариант проще в обслуживании.


Все оборудование размещено в одном корпусе

  • Насосная станция может быть в виде отдельно разнесенных агрегатов, или все может быть установлено в один компактный корпус. Конфигурация подбирается под форму водоема и его размеры.
  • В комплекте с оборудованием также идет система водопровода и набор форсунок, позволяющих изменять форму и высоту струи.


Комплект насосного оборудования со сменными форсунками

  • Питаться насосы могут от общественной сети на 220В или от солнечных батарей – второй вариант экономичнее, но стабильным его не назовешь. Можно, конечно на случай пасмурной погоды предусмотреть аккумулятор, но для поддержания нормальной работы его емкости может и не хватить, да и стоимость решения возрастает.

Внимание! Если подключаете к сети погружной насос, нужно быть внимательным и соблюдать все технологические нормы, прописанные производителем. Силовой кабель нужно изолировать и подключать к системе защиты, состоящей из УЗО и прочих автоматов.


Принцип работы погружного насоса

Выбирая насос учитывайте следующие параметры:

  • Мощность оборудования – подскажет нам, сколько воды за час оно будет перекачивать. Это важно для насосов, работающих в режиме водопада.
  • Время беспрерывной работы – если насос периодически потребуется отключать для отдыха, то для нормального фонтана он навряд ли подойдет.
  • Наличие системы защиты от перегрева. Так как насос охлаждается за счет воды проходящей по нему, засорение фильтра может вызвать серьезный перегрев (относится не ко всем типам оборудования). Будет хорошо, если внутри стоит датчик температуры, который убережет станцию от поломки.
  • Также смотрите на энергопотребление. Никто не обрадуется, если за сутки будут накручиваться десятки киловатт энергии.

Требования к характеристикам насосного оборудования

Подбирая фонтанный насос, необходимо учитывать параметры конкретной архитектурной формы, а также свои желания по поводу внешнего вида, высоты струи. Для правильного подбора лучше обратиться к специалисту, предоставив ему полную информацию об источнике воде. Можно ориентироваться на такие показатели: при выборе погружного фонтана мощностью 40 В и производительностью 3000 л/ч струя будет возвышаться на 3,2 м, поверхностного оборудования производительностью 800 л/ч — 1 м, 2000 л/ч — 1,5 м.

Мощность следует подбирать, исходя из того, чтобы желаемая высота струи достигалась при работе насоса на среднем уровне. Так устройство будет более долговечным. Если оно постоянно прокачивает воду с минимальными либо максимальными оборотами, то быстрее выйдет из строя. Для небольших конструкций подойдут насосы, производительность которых составляет до 3000 л/ч. Для крупных сооружений она должна быть больше.

При приобретении оборудования, кроме мощности, производительности и максимальной высоты подъёма воды, также следует ознакомиться с такими характеристиками:

  • срок службы;
  • гарантийные обязательства.

Важно! Максимальная производительность фонтана уменьшается пропорционально высоте подъёма воды.

Строительство фонтана на даче своими руками

Теперь давайте посмотрим, как устанавливается фонтанное оборудование на двух примерах – готового решения из магазина и самодельного.

Как сделать фонтан своими руками – место для установки

Начинается работа с выбора места установки. Обычно стараются выбрать самое заметное и живописное место на участке.


Без системы очистки вода в фонтане начнет быстро цвести

Также нужно учесть такие факторы:

  • Не стоит устанавливать конструкцию в точке, которая находится под прямыми солнечными лучами более 6 часов в сутки, иначе вода будет активно испаряться, и из-за нагрева начнет активно цвести вода.
  • Близкое соседство больших деревьев также нежелательно, так как их корневая система может повредить гидроизоляцию чаши. Также с них постоянно будет сыпаться листва и ветки, которые будут гнить в воде.
  • Совсем близко к дому фонтан также не ставят, чтобы вода не попадала на стены.
  • Место должно быть укрытым от ветра, чтобы он не срывал струи.

Участок под фонтан должен быть озелененным, с пышной низкорослой растительностью.

Прудик с фонтаном на даче — магазинный комплект

Итак, приступаем к монтажу. Перед нами готовая конструкция, которую требуется только собрать. Какие этапы включает пошаговая инструкция:

  • Первый этап – это установка пластиковой емкости в землю. Необходимо сделать так. Чтобы бортики были немного выше земли и внутрь попадало меньше грязи. Вокруг делается отсыпка из щебня или мелкой гальки.


Фонтан своими руками на даче — установка насоса

  • Далее ставится насос – он имеет присоски, так что надежно фиксируется на дне резервуара.


Укладка декоративного камня

  • На дно выкладываются камни, чтобы придать емкости натуральный вид.


Заливка воды

  • В резервуар наливается вода. Ее должно хватить, чтобы полностью закрыть корпус насоса на несколько сантиметров. Помним, что охлаждает его именно жидкость.


Декорирование фонтана

  • Украшаем фонтан, как подсказывает ваша фантазия. Использовать можно различные минералы, искусственные и натуральные растения, а также разный садовый декор.


Небольшой фонтан запущен
Запускаем насос и радуемся результату. Как видите, все сделать предельно просто.

Как построить фонтан на даче из бетона

Предлагаем вашему вниманию интересный фонтанчик из подручных материалов.


Создание формы для заливки

  • Берем кусок фанеры и кладем ее на землю. Она послужит нам рабочей площадкой. Формируем опалубку для нашего фонтана. Для этого понадобится небольшое пластиковое ведро. Сделайте в его дне отверстие по центру и вставьте в него кусок пластиковой трубы.


Картонная опалубка

  • Берем кусок бумажной тубы и одеваем сверху – это будет внешняя опалубка. Заливаем сверху бетон до самого края и штыкуем его палочкой. Можно предусмотреть армирование для усиления конструкции.
  • Делаем то же самое, только в качестве опалубки берем плафон от светильника. Прямо в бетон вставляем такую же пластиковую трубу, заклеив ее нижний торец скотчем, чтобы внутрь не попал бетон.


Заливка бетонного шара

  • Крепим трубу скотчем, чтобы она не всплывала.


Фиксация трубы

  • Когда бетон застынет, внешнюю опалубку нужно будет снять. Будьте аккуратны со стеклом, предварительно замотайте все пленкой и аккуратно разбейте его молотком. Картон просто срезается ножом.
  • Все выступающие части труб срезаются пилкой. В шаре протыкается скотч, которым был закрыт торец трубы.
  • В грунт закапывается емкость фонтана. В нее устанавливается насос, затем аккуратно все наполняется камнями.


Монтаж емкости

  • К выходному патрубку насоса подключается шланг, который затем продевается в трубу, вмурованную в бетонный цилиндр. То же самое делается и с шаром. Шланг укорачивается, чтобы он не торчал наружу. После этого бетонные детали скрепляются силиконом.


Монтаж основания

  • Досыпаются камни, чтобы полностью спрятать емкость и в систему наливается вода.


Работающий самодельный фонтанчик
Теперь можно включить насос и любоваться результатом.

Пошаговый пример сборки микронасоса

Изготовление водяного нагнетателя не принесёт выгоду владельцу фонтана. Однако процедура самостоятельной сборки позволит продемонстрировать гостям свои знания о строении циркуляционных насосов и навыки работы с полимерными материалами. Если помпа необходима для обустройства высокого фонтана или каскадного водопада на участке, её делают из двигателя от аккумуляторного шуруповёрта.

Конструирование корпуса


Основная деталь насоса – его корпус. В заводских моделях его делают изогнутой, улиткообразной формы. Такая конструкция позволяет получить максимальный КПД агрегата. В домашних условиях корпус делают из пластиковой крышки. Последовательность изготовления:

  1. В центре детали (на плоской части) делают отверстие. Его диаметр должен быть равен размеру оси моторчика. Дырочку высверливают шуруповёртом или прокалывают шилом.
  2. Сбоку на цилиндрической части вырезают отверстие, равное по диаметру корпусу шариковой ручки или фломастера.
  3. В центральное отверстие вставляют ось моторчика, место соединения двигателя и корпуса герметизируют суперклеем.

К сведению!

Соединять детали можно термоклеем при помощи нагревательного пистолета.

Изготовление лопаточного колеса

Крыльчатку собирают на готовом основании – шестерёнке. Последняя закреплена на оси моторчика. Порядок сборки:

  1. Вырезают из плоского пластика 2 лопасти для колеса. Их делают из пластины с размерами 10 х 20 мм.
  2. Края лопаток загибают под углом 30 ° в противоположные стороны.
  3. Приклеивают лопасти к шестерёнке, закреплённой на оси двигателя. Лопатки фиксируют под углом 90 ° относительно друг друга.

Сборка области нагнетания

Напорную зону формируют во внутренней полости крышки. После сборки крыльчатки герметизируют область нагнетания:

  1. Вырезают из тонкого пластика крышку для корпуса. Её делают по диаметру несколько больше, чем размер последнего. В центре крышки сверлят отверстие под шариковую ручку.
  2. Склеивают торцевую пластину с корпусом насоса. При сборке контролируют плавность вращения крыльчатки. Если последняя не вращается или задевает за крышку, края лопаток подрезают острым ножом либо стирают мелкозернистой наждачной бумагой.
  3. Из пластиковых ручек формируют всасывающий и подающий патрубки. Первый делают в виде ровной трубки, которую вставляют в центральное отверстие области нагнетания. Один край у подающего патрубка срезают под углом 45 °. Его соединяют с выходным отверстием корпуса насоса.

Склеивание всех элементов

Перед сборкой всех деталей их поверхности тщательно очищают от заусенцев, которые образовались в процессе изготовления. Кроме этого, необходимо удалить надписи и обезжирить каждый элемент. В противном случае конструкция получится не прочная и может со временем развалиться. Во время сборки детали предварительно фиксируют изолентой или скотчем. Когда насос приобретёт нужную форму, в места соединений наносят тонкий слой клея. После высыхания последнего, удаляют вспомогательный крепёж. Затем наносят основной слой клея.

Идеи оформления дачного водоема

На что обращать внимание при выборе


Подобрав нужную модель следует уделить внимание деталям. Обращают внимание на несколько важных факторов:

  1. Мощность должна соответствовать объёму резервуара с водой. Высота выпускаемой струи зависит от этого показателя.
  2. Напряжение . Существуют низковольтные мини-насосы, работающие от 12-24 В. Для них необходимо прокладывать соответствующую электросеть.
  3. Шланги должны быть правильного сечения. Для слабых моторов оно должно быть не менее полдюйма. Не менее 1 дюйма потребует высокопроизводительный агрегат. Если это не соблюдать, возможны большие энергопотери.
  4. Фильтры. Желательно на погружных насосах.
  5. Устойчивость к коррозии.
  6. Комплект документов. Сертификаты качества и гарантийный талон.

Проверить комплектацию и соответствие всем параметрам нужно при покупке. Фонтанные насосы разнообразны.
