Как используется циркулярная пила
Циркулярка в домашних условиях используется для идеально ровного распила древесины. Чтобы обеспечить качественный длинный пропил, необходимы следующие условия: огромная скорость вращения диска, высокое качество режущей кромки, надёжность всей конструкции, эргономичность и абсолютная безопасность.
Распиловочный станок по дереву своими руками станет незаменимым помощником при строительстве дачного домика, деревянной подсобки или гаража, сарая и бани.
А во время домашнего ремонта мини-циркулярка своими руками – просто бесценное оборудование, помогающее быстро заготовить планки, брусья и рейки, распустить листы на фрагменты любых необходимых размеров.

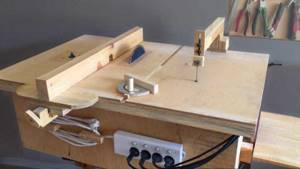

Циркулярный стол своими руками – это новая степень свободы в работе с деревом. Имея такое оборудование, можно быстро воздвигнуть ограду, ворота и калитку, беседку, садовые арки, домашнюю мебель – шкафы, стулья, столы, полки, стеллажи.
Если циркулярка из ручной дисковой пилы своими руками будет снабжена специальным диском, с её помощью можно будет нарезать даже листы алюминия и иных материалов толщиной до двух миллиметров.
Возможные варианты маленьких, сделанных своими руками циркулярных пил
Любая стационарная циркулярка, даже самодельная, требует наличия довольно просторной мастерской. Пространство должно позволять не только установить сам агрегат, но и разместить заготовки, предназначенные для распила, в нужном положении. Если не ставится задача распускать древесину больших размеров, а просто при необходимости нужно самостоятельно изготовить рейку или брусок для ремонта мебели и т. д., более рационально будет обзавестись настольной циркулярной мини-пилой.
Такое устройство можно выполнить своими руками, используя в основе те же принципы, что и при создании стационарных станков из болгарки или дисковой пилы. Только подставкой будут не козлы, опорой которых является пол, а станина, на которую устанавливается маленький стол с закрепленным ручным инструментом.
На заметку! При выполнении циркулярки подобного типа важно учесть общую высоту конструкции, то есть плоскости, на которой будет располагаться предназначенный для распиливания материал. Завышение или занижение уровня вызовет существенные неудобства.

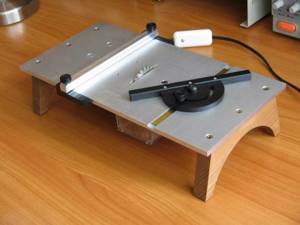

Миниатюрный станок более функционален и безопасен при использовании.
При необходимости создания своими руками циркулярной мини-пилы для выполнения заготовок совсем маленьких размеров (авиа-, судомоделирование) можно собрать инструмент, применив в качестве корпуса трубу ПВХ и позаимствовав двигатель у детских игрушек. В такой трубе несложно проделать отверстие для вала. Как соединительный материал можно использовать клей-пистолет. Питаться такая циркулярка может как от электросети, так и от батарейки. Для обеспечения автономности работы необходимо в корпусе предусмотреть специальный отсек для аккумуляторов.
Конструктивные особенности
Возможность безопасной продолжительной работы на самодельной циркулярке зависит от режимов эксплуатации, надёжности и эргономичности сконструированного станка.
Знание технологии деревообработки, специфики профильного оборудования позволит создать стол для циркулярной пилы своими руками, отличающиеся простотой и долговечностью.
Основные материалы и инструменты
Для создания циркулярной пилы потребуются материалы:
Из узлов нужны будут:
В работе не обойтись без инструментов и материалов:
Скорость диска и безопасность
Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.
Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.
Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга. Поэтому безопасности стоит уделить самое пристальное внимание.
Сфера применения самодельной пилы
Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.
Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.
Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.
Имея под рукой такой инструмент, легко изготовить заборы, полки, стеллажи, столы и стулья. Если установить на нее специальный диск, то самодельная циркулярка сможет работать даже с металлом: как с относительно мягким алюминием, так и с другими материалами, но их толщина должна быть максимум 2 мм.
Устойчивость стола
Стол для циркулярки своими руками обязан быть прочным, надёжным в эксплуатации, предельно устойчивым. Все функциональные узлы должны выдерживать серьёзные механические нагрузки, поскольку во время работы нередко возникает мощная вибрация.
Если для мастера разнонаправленные импульсы опасности не представляют, то на качестве распила это может сказаться самым негативным образом: на срезе образуются грубые следы от зубьев, становится трудно выдерживать необходимые размеры готовых деталей.
Стационарный станок
Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.
Станина
Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.
Столешница
И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.
В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:
Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.
Мотор
Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.
Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.
Передача вращения

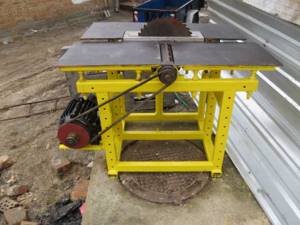

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.
Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.
Варианты конструкции
Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:
Обратите внимание!
- Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи
- Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
- Монтаж на станину ручной циркулярной пилы.
- Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
- Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.
Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.
Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.
Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.
Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.
Конструкция стационарного циркулярного станка
Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.
На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:
Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.
Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.
Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.
Циркулярка из ручной циркулярной пилы
В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:
Обратите внимание!
- Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками
Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож
- Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
- Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
- Лёгкую замену рабочего органа, не требующую сложных манипуляций.
Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.
Назначение
циркулярный станок с фуганком
Станок сочетает в себе возможности циркулярной пилы и фуганка. Циркулярка используется для распиливания больших объемов бруса, доски, ламината, фанеры, гипсокартона, изделий из мягких сплавов. Распиливание осуществляется быстро, аккуратно и точно по размерам, чего невозможно добиться, используя ручной инструмент.
Фуганок предназначен для снятия верхнего, грубого слоя материала и придания гладкости заготовке. На фуговальных станках обрабатывают исключительно дерево. Существуют двухсторонние модели, которые одновременно обрабатывают две плоскости. Операции, выполняемые на циркулярном и фуговальном станках, осуществляют одну за другой, поэтому логично объединить их в единое устройство.
Достоинства циркулярки из ручного электроинструмента
Перечислим главные преимущества рассматриваемой схемы:
- Собственная принудительная вентиляция.
- Отличная производительность при небольших объёмах обрабатываемого материала.
- Простая фиксация диска, лёгкое обслуживание приспособления.
- Возможность получения пропила разной глубины путём подбора соответствующего диска.
Станина и стол

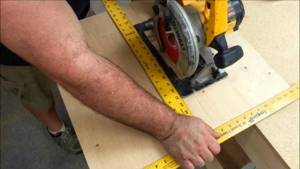

Создание станковой циркулярки с использованием ручного электроинструмента начинается с конструирования столешницы или коробчатого корпуса, где снизу будет располагаться ручная циркулярная пила, а над поверхностью разместится часть пилящего диска.
В интернете можно найти немало обзоров, в которых представлен стол для циркулярки своими руками с чертежами, а также детально расписана технология изготовления.
Обычно, если работать предстоит с небольшими деталями, для комфортной работы вполне достаточно длины 1,5 м и ширины 0,7 м. Станину можно сварить из металлического уголка с полкой до 30 мм. По углам каркас следует укрепить приваренными укосинами, благодаря которым будет обеспечена максимальная надёжность.
Обратите внимание!
Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур
Столешинцу лучше всего сделать из плиты ДСП, МДФ. Нередко также используется толстая фанера. Если в наличии имеются листы тонкой фанеры, можно соединить два листа. Необходимо симметрично закрепить столешницу на основании, чтобы избежать риска опрокидывания.
Посредине столешницы делают прямоугольное окно, которые затем закрывается вставкой из дюралюминия или оргстекла с прорезью для диска. Такая вставка позволяет обеспечить плавное перемещение обрабатываемой доски или листа вдоль линейки.
Рекомендации по упрощению сборочного процесса
Для регулирования натяжения ремня электродвигатель необходимо устанавливать так, чтобы его можно было перемещать. Проще всего достичь этого созданием прорезей большего размера, чем требуется под крепежные болты мотора. При этом расширение отверстий должно выполняться по направлению натяжения ремня.
Если полностью следовать чертежу, то понадобится сделать более сложный механизм натяжения ремня. Процесс будет осуществляться за счет подтягивания платформы с электродвигателем с помощью шпилек и фиксации ее стопорными болтами в нужном положении (на чертеже эти конструктивные элементы обозначены цифрой 10).
Всю конструкцию и процесс сборки можно значительно упростить, если сделать циркулярку из дисковой пилы. В таком случае необходимость в монтаже ряда деталей (двигателя, диска, вала, ремня, пускателя) отпадает. Но возможности созданной модели будут ограничены мощностью использованного инструмента.
Самодельную циркулярку в любом случае необходимо заземлить. Также в щитке дополнительно рекомендуется установить устройство защитного отключения или дифференциальный автомат. Эти мероприятия защитят от поражения электрическим током, если корпус станка окажется под напряжением, например, из-за пробоя изоляции проводов. Комплектующие для электрической части циркулярного станка лучше выбирать так, чтобы они были пригодны для ремонта и просты в обслуживании. Свободный доступ к узлам оборудования поможет без проблем заменять вышедшие из строя детали.
Направляющая
Чтобы надёжно вести длинную доску над диском пилы, столешница должна быть оборудована достаточно длинной направляющей. Параллельный упор для циркулярки своими руками должен иметь возможность регулировки. Необходимо, чтобы линейка могла двигаться параллельно плоскости реза.
Изготовить параллельный упор можно из уголка с широкой полкой или сосновой доски. Конструкция зажимов может быть произвольной, лишь бы во время напряжённой работы упор не сдвинулся с места.
Торцовочная пила
Торцовка из ручной циркулярки – приспособление для поперечной нарезки планок, брусьев и досок по заданным размерам. В принципе, разрезать доску или брус поперёк можно и на весу, держа ручную пилу в руках. Но когда требуется высокая точность распила, лучше, чтобы инструмент был зафиксирован.
Если работать предстоит с большим объёмом материала, логично соорудить самодельный торцовочный станок, сконструировав простейшую станину, и зафиксировав на ней ручную циркулярку таким образом, чтобы можно было подводить её к обрабатываемому материалу, а потом отводить в исходное положение.
Конструктивно управление осуществляется по разным схемам: можно соорудить полозья, по которым ручная пила будет перемещаться усилием работника вперёд-назад. Есть варианты, когда пилу крепят на рычаге, который подводит инструмент к древесине сверху вниз.
Какие следует использовать диски для циркулярки
От правильно подобранного диска для сделанной своими руками циркулярки из болгарки, ручной пилы или же собранной из отдельных механизмов в большой степени зависит производительность и качество работы. Следует помнить, что различаются диски по дереву и по металлу. Даже если будет распиливаться тонкий, мягкий алюминий, диск необходимо установить соответствующий. Круги для резки металла имеют более мелкие зубцы. Существуют универсальные варианты дисков, которые применимы для работы как с древесиной, так и с металлом.
Имеют различия и диски, предназначенные для продольной и для поперечной распиловки древесины. Продольное распиливание проводится режущей насадкой с редкими большими зубцами. А вот поперечная резка будет более качественной в случае применения дисков с мелкими частыми зубьями.
Что касается материала и способа изготовления дисков, то они могут быть монолитными и твердосплавными. Монолитные изготавливаются из цельного куска высокоуглеродистой стали. Такие насадки недорого стоят, но при этом имеют существенный недостаток: быстро тупятся и нуждаются в заточке и разводке.
Диски для циркулярки могут быть по дереву и металлу.
Твердосплавные диски изготавливаются из инструментальной стали с напайками из кобальта и вольфрама. Они более износостойкие, но цена на такие изделия значительно выше.
Наружный диаметр дисков для самодельной циркулярки ограничивается размерами защитного кожуха. Стандартная толщина дисков – 3,2 мм. Бывают более тонкие и более толстые пильные круги. Тонкие используют во время работы с древесиной ценных пород деревьев для выполнения чистого спила. Для более грубой работы рекомендуются толстые диски.
