Металлоискатель. Виды и работа. Применение и особенности


Поисковое дело — увлекательное занятие, позволяющее не только отвести душу, но и немного подзаработать. Здесь никак не обойтись без поискового оборудования, особенно без металлоискателя. Ведь этот прибор как раз и позволяет найти самые непредсказуемые вещи из металла. Разберемся, что представляет собой металлодетектор и как он работает.

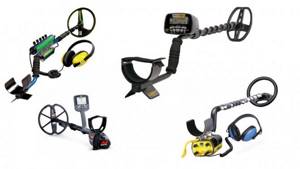

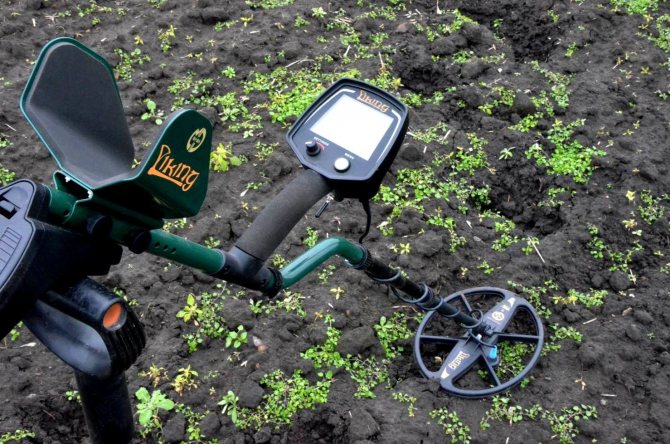

Так выглядит металлоискатель

Металлоискатель с электронным частотомером

Принцип работы такого металлоискателя основывается на оценке электронным частотомером частоты измерительного генератора, когда сам датчик еще находится вдали от мишени. Полученное значение «запоминается» регистром. После чего, в процессе поиска интересующих объектов, электронный частотомер занимается беспрерывным измерением частоты принимающего генератора. Из полученных данных вычитается показатель эталонной частоты, а результат выводится на экран индикации.

Схема_метал_детектора_с_электронным_частотометром

Схема метал детектора с электронным частотометром

Металлоискатель на биениях

Принцип работы металлоискателя на биениях основывается на совокупности разности частот, исходящих от двух генераторов. Один из этих генераторов имеет стабильную частоту, а в систему второго входит датчик, представляющий собой катушку индуктивности. Если металлические предметы не располагаются вблизи металлоискателя, значения частот генераторов в приборе практически совпадают. Наличие же металла возле датчика приводит к резкому изменению частоты генератора.

схема_металлоискателя_на_биениях

Регистрация разности частот может происходить самыми различными путями. Простейшим способом является прослушивание сигнала с помощью головных телефонов или громкоговорителя. Также часто используются цифровые способы измерения колебания частот.

Электрические и электромагнитные помехи

Они могут привнести хаос в работу устройства и часто делают его непригодным к эксплуатации. Качественные детекторы от других отличаются своей способностью фильтровать помехи. В хороших металлодетекторах используются высокоэффективные алгоритмы подавления шума. Источники помех многочисленны. Это и мерцающие люминесцентные лампы, и компьютерные мониторы, и копировальные аппараты, и рации. Уровень окружающего шума варьируется в зависимости от местоположения рамки металлодетектора. Арку целесообразно протестировать в том месте, где она будет установлена.

Металлоискатели с принципом работы «передача-прием»

Принцип работы такого металлоискателя заключается в регистрации сигнала, который отразился от металлического предмета. Возникновение отраженного сигнала является результатом воздействия магнитного поля с переменным потоком катушки прибора на мишень (предмет из металла). При этом, в структуру прибора входит, как минимум, две катушки, одна из которых «отвечает» за передачу сигнала, а другая – за его прием.

Схема_металлоискателя_принцип_передача-прием

Работа металлоискателя «передача-прием» основывается на определенном взаимо расположении катушек, исключающем воздействие одной на другую. Таким образом, если посторонние металлические предметы отсутствуют, излучающая катушка наводит нулевой сигнал на систему приемной. Появление же металлических предметов вблизи катушек приводит к возникновению специального сигнала.

Типы

Стационарные рамки-металлодетекторы бывают однозонными и многозонными. Последние могут определять приблизительное местонахождение цели. Например, если человек проходит через рамку металлодетектора со скрытым оружием, расположенным в области лодыжек, то и однозонная, и многозонная модификации его обнаружат. Разница заключается в том, что многозонный вариант может идентифицировать местоположение цели на теле индивидуума.

В многозонной рамке используется техника измерения непрерывной волны множественными датчиками, а не обычный импульсно-индукционный метод. Это повышает эффективность скрининга и снижает эксплуатационные расходы. Несколько зон обнаружения позволяют определить точное местонахождение скрытого оружия. При этом дисплей показывает, находится ли оружие слева, справа или по центру тела человека, который проходит досмотр, и находится ли оно на лодыжке, колене, талии, груди или на высоте головы. Если спрятано более одного металлического предмета, то каждый из них будет обнаружен с указанием его местоположения. Во время последующего ручного поиска сотрудники службы безопасности могут сразу найти объект или объекты, ставшие источниками сигнала тревоги.

Важной особенностью горизонтальной многозонной технологии является ее способность эффективно различать миниатюрные пистолеты и безвредные предметы. Люди, подвергающиеся досмотру, могут пройти через детектор без необходимости вынимать из карманов ключи и монеты. Оружие, изготовленное из различных марок стали, алюминия, сплавов цинка и смешанных сплавов, обнаруживается за один проход.

Технология устойчива к действию электрических помех, тем самым устраняя ложные сигналы, которые останавливают поток людей. Оборудование активно постоянно, а это означает, что оружие и контрабанда не будет незаметно передана или переброшена.

Цена рамки-металлодетектора однозонного типа Garrett CS 5000 составляет 4495$, а многозонного — Garrett PD6500i – 5495$.

рамка металлодетектора арка

Одно катушечный индукционный металлоискатель

Конструкция датчика данного прибора включает в себя только одну катушку, следящую за частотными изменениями. Если вблизи с металлоискателем появляется мишень, возникает отраженный сигнал. В катушке его «наводит» дополнительный электрический сигнал. Оператору потребуется только выделить этот сигнал. Зарегистрировать отраженный сигнал можно методом вычисления из присутствующего в катушке электрического показателя сигнал аналогичной фазы, частоты, амплитуды, что наблюдался в условиях отсутствия металла поблизости.

В целом, одно катушечный индукционный металлоискатель сочетает в себе характеристики приборов, работающих на биении с аппаратами принципа «передачи-приема». Таким образом, одно катушечный металлоискатель отличается высокой чувствительность и простотой конструкции.

Принцип работы

Простейшая форма металлоискателя представляет собой генератор переменного тока и катушку. Ток, проходя через последнюю, создает переменное магнитное поле. Если вблизи катушки появляется электропроводящий металл, то в нем индуцируются вихревые токи, создающие собственное магнитное поле.

Самым большим техническим изменением в детекторах стало развитие системы индукционного баланса. Она состоит из двух электрически сбалансированных катушек. Когда поблизости находится металл, баланс исчезает. Детекторы могут определять различные металлы, поскольку под действием переменного тока у них проявляются разные фазочастотные свойства.

рамка металлодетектор

Импульсный металлоискатель

Импульсный металлоискатель характеризуется высокой чувствительностью и может использоваться для поиска различных предметов даже на большой глубине. В основу работы такого металлоискателя положен временной метод разделения сигналов излучения и отражения. Такой метод очень часто применяется в эхо- и радиолокации импульсного типа.

Генератором импульсов формируется импульсы тока кратковременного диапазона, которые впоследствии поступают в излучающую катушку. Здесь уже происходит их преобразование в импульсы магнитной индукции. Поскольку генератор импульсов, т.е. излучающая катушка, имеет индуктивный характер, на импульсных фронтах возникают «перегрузки» в форме перепадов в напряжении. Данные всплески могут достигать амплитудных показателей в десятки, а то и сотен вольт. Однако, все же, лучше не использовать защитные ограничители, т.к. может произойти затягивание фронта импульсного тока и магнитной индукции. В результате, усложнится процесс отделения сигнала отражающего типа.

Схема импульсного метал детектора

Следует отметить, что излучающая и приемная катушка могут располагаться в абсолютно произвольном порядке. Это обусловлено тем, что проникновение излучаемого сигнала и влияние на катушку отраженного разнесены по определенным временным промежуткам. Кроме этого, одна и та же катушка может выполнять любую из ролей: как принимать сигнал, так и отражать его.

Описание схем работы металлодетекторов PI и VLF

От величины электрического сопротивления катушки с проводом зависит время затухания этого электрического импульса. Полное отсутствие сопротивления, или напротив очень высокая его величина заставит импульс колебаться. Это похоже на бросание резинового мячика на очень твердую поверхность, на которой он отскакивает многократно, прежде чем успокоится окончательно. При достаточном электрическом сопротивлении время затухания импульса укорачивается и отраженный импульс «сглаживается». Это аналогично бросанию резинового мячика в подушку. Про катушку детектора с импульсной индукцией говорят, что она критично заглушена, когда отраженный импульс быстро затухает до нуля без колебаний. Чрезмерное или недостаточное подавление будет вносить нестабильность в работу и маскировать сигналы от хорошо проводящих металлов таких, как золото и уменьшать глубину обнаружения. Когда металлический предмет находится поблизости от поисковой катушки, он запасает в себе некоторую часть энергии импульса, что приводит к затягиванию процесса затухания этого импульса до нуля. Изменение в ширине отраженного импульса измеряется и сигнализирует о присутствии металлического объекта. Для того чтобы выделить сигнал такого объекта, мы должны измерить ту часть импульса, где он спадает к нулю (хвост). На входе приемника катушки стоит резистор и ограничивающий диодная схема, которые обрезают напряжение входного импульса до величины 1 вольт, чтобы не перегружать вход схемы. Сигнал в приемнике состоит из импульса от передатчика и отраженного импульса. Обычно усиление приемника составляет 60 децибел. Это означает, что область, где отраженный сигнал спадает до нуля можно увеличить в 1000 раз.

Схема стробирования. Усиленный сигнал от приемника поступает в схему, измеряющую время падения напряжения до нуля. Отраженный импульс преобразуется в последовательность импульсов. Когда металлический предмет приближается к катушке, форма импульса передатчика не изменится, а вот отраженный импульс станет немного длиннее. Увеличение длительности «хвоста» импульса всего на несколько миллионных долей секунды (микросекунды) достаточно для того, чтобы определить наличие металла под катушкой. На этот отраженный импульс накладываются импульсы (стробы), синхронизованные с началом импульса передатчика, и на выходе электронной схемы получается серия стробов, количество которых пропорционально длине «хвоста» импульса. Наиболее чувствительный импульс расположен максимально близко к концу хвоста там, где напряжение совсем близко к нулю. Обычно это временная область около 20-ти микросекунд после выключения передатчика и начала отраженного импульса. К сожалению, это так же область где работа металлодетектора с импульсной индукцией становится неустойчивой. По этой причине большинство моделей металлодетекторов с импульсной индукцией продолжают вырабатывать стробирующие импульсы еще 30-40 микросекунд после полного затухания отраженного импульса.

Интегратор. Далее стробированный сигнал должен быть преобразован в напряжение постоянного тока. Это выполнятся схемой – интегратором, который усредняет последовательность импульсов и преобразует их в соответствующее напряжение, которое возрастает, когда объект близко от рамки и уменьшается, когда объект удаляется. Напряжение дополнительно усиливается и управляет схемой звукового контроля. Период времени, в течение которого интегратор собирает входящие стробы, называется постоянной времени интегратора — (ПВИ). Она определяет то, насколько быстро металлодетектор реагирует на металлический объект. Длительная ПВИ (порядка секунд) имеет преимущество в уменьшении шума и упрощении настройки детектора, но при этом требует очень медленного перемещения поисковой катушки, поскольку объект может быть пропущен при быстром движении. Короткая ПВИ (порядка десятых долей секунды) быстрее реагирует на цель, что позволяет быстрее перемещать катушку, но помехоустойчивость и стабильности работы ухудшаются. ДИСКРИМИНАЦИЯ (распознавание). Металлодетектор с импульсной индукцией не способны к такой же степени дискриминации как СНЧ приборы. За счет измерения увеличивающегося периода времени между окончанием импульса передатчика и точкой, в которой отраженный импульс рассасывается до нуля (время задержки), можно отфильтровать объекты, состоящие из определенных металлов. На первом месте по этой характеристике стоит алюминиевая фольга, затем мелкие никелевые монетки, пуговицы и золото. Некоторые монеты могут быть вычислены по очень длинному хвосту импульса, однако железо, таким образом, НЕ определяется. Было сделано много попыток создать металлодетектор с импульсной индукцией, способный определять железо, однако все эти попытки имели очень ограниченный успех. Хотя железо и дает длинный «хвост», серебро и медь имеют такие же характеристики. Столь длительная задержка плохо влияет на определение глубины залегания. Содержание минералов в почве также будет удлинять отраженный импульс, изменяя точку, в которой объект определяется или отвергается. Если постоянная времени интегратора настроена так, что золотое кольцо не определяется в воздухе, это же кольцо может «засветиться» в грунте, насыщенном солями. Таким образом, почва, насыщенная солями, изменяет всё, что относится к времени задержки и избирательной способности металлодетектора с импульсной индукцией. ОТСТРОЙКА ОТ ЗЕМЛИ. Отстройка от земли является очень критичной для СНЧ приборов, но не для металлодетекторов с импульсной индукцией. В среднем почва не запасает какого-либо значительного количества энергии от поисковой катушки и обычно сама не даёт никакого сигнала. Почва не будет маскировать сигнал от объекта и даже напротив, минерализация почвы слегка удлиняет сигнал пропорционально увеличению глубины залегания предмета. По отношению к МД с импульсной индукцией часто применяется термин «автоматическая отстройка от земли» (automatic ground balance) они обычно не реагируют на избыточную минерализацию почвы, не требуют внешней подстройки для разных типов почвы. Исключением является один из наиболее неприятных компонентов грунта — магнетит (Fe3O4), или магнитный оксид железа. Он вызывает перегрузку входных катушек детекторов СНЧ типа, сильно уменьшая их чувствительность, металлодетекторы с импульсной индукцией будут работать, но могут показывать ложные цели, если поднести катушку слишком близко к земле. Можно свести до минимума этот вредный эффект, удлинив время задержки между окончанием импульса передатчика и началом стробирования. Настраивая эту постоянную времени можно отстроиться от помех, вызванных минерализацией грунта. АВТОМАТИЧЕСКАЯ И РУЧНАЯ НАСТРОЙКА. Большинство металлодетекторов с импульсной индукцией имеют ручную настройку. Это означает, что оператор должен крутить настройку до тех пор, пока не послышится щелкающий или зудящий звук в наушниках. Если почва в районе поиска изменяется от и до нейтрального песка или от сухой почвы до морской воды, в этом случае подстройка необходима. Если этого не делать, можно потерять в глубине обнаружения и пропустить некоторые объекты. Ручная настройка очень затруднительна при использовании короткой постоянной времени интегратора (ПВИ). Поэтому многие приборы с ручной настройкой имеют длинную ПВИ и требуют медленного перемещения поисковой катушки. Нет проблем с использованием МД с импульсной индукцией для подводного поиска, поскольку при этом поисковую катушку не перемещают быстро. При использовании в полосе прибоя, катушка будет, находится то в воде, то под водой, и при таких условиях использование приборов с ручной настройкой может вас сильно разочаровать, поскольку придется непрерывно подстраивать порог срабатывания. Некоторые операторы в таком случае сразу настраивают прибор чуть ниже порога срабатывания. Но это может привести к уменьшению глубины обнаружения, при изменении характеристик почвы. Автоматическая настройка (SAT- self adjusting Threshold) дает значительное преимущество при поиске в и над соленой водой или на почве с высоким содержанием солей. Она позволяет использовать детектор на максимальной чувствительности без постоянной подстройки. Это улучшает стабильность работы, помехозащищенность и позволяет использовать больший коэффициент усиления. МД с импульсной индукцией не излучают сильные отрицательные сигналы как СНЧ приборы. Поэтому они не зашкаливают на ямах с минералами. Необходимо непрерывно перемещать катушку металлоискателя оснащенного системой автоподстройки, если вы останавливаете катушку, настройка сбивается или прибор перестает реагировать. Аудио контроль. Схемы звуковой сигнализации МД с импульсной индукцией распадаются на две категории: с изменяющейся частотой и изменяющейся громкостью. Схемы с изменяющейся частотой, построенные на основе генератора управляемого напряжением, хороши для регистрации небольших предметов, поскольку изменение в частоте легче уловить на слух, чем изменение в громкости, особенно при небольшом уровне громкости, особенно для приборов с ручной подстройкой порога. Однако звук похожий на пожарную сирену быстро утомляет, а некоторые люди не способны различать высокие тона. Один из хороших вариантов — это механическая вибрация, которая первоначально использовалось для подводных аппаратов. Такой прибор издает звуки и вибрацию, которая нарастает до жужжания при обнаружении объекта. Сигналы такого механического прибора легко распознать и они не заглушаются системой подачи воздуха. Многие люди предпочитают более традиционный звуковой тон с нарастанием громкости, а не частоты. Такие системы звукового контроля работают хорошо в приборах, с быстрым перемещением рамки, те в приборах с автоматической подстройкой, при этом они звучат аналогично приборам с СНЧ. Выводы по МД с импульсной индукцией. Это специализированные инструменты. Они мало пригодны для поиска монет в городских условиях, поскольку не могут отфильтровать железный и ферросодержащий мусор. Они могут быть использованы для археологических поисков в сельской местности, где нет железного мусора в больших количествах, поиска золотых самородков и для поиска на максимальной глубине в экстремальных условиях, таких как побережья морей или места, где земля сильно минерализирована. Такие металлодетекторы показывают отличные результаты в подобных условиях и в целом сравнимы с СНЧ приборами, особенно по их способностям отстраиваться от таких грунтов и «пробивать» их на максимальную глубину.

Магнитометры

Магнитометры – приборы, предназначением которых является изменением показателей магнитного поля. При этом, магнитометры могут использоваться и в качестве металлоискателей. Это возможно благодаря тому, что магнитное поле Земли может искажаться различными материалами с ферромагнитными свойствами, например, железом. Обнаружение таких объектов происходит путем регистрации отклонений от исходного для определенной местности модуля магнитного поля. В результате, можно наблюдать некоторую магнитную неоднородность (аномалии), которые как раз и могут быть вызваны предметами из металла.

В отличие от рассмотренных выше металлоискателей, магнитометры охватывают больший диапазон обнаружения железных предметов. Наверное, многим приходилось слышать о нахождении с помощью магнитометра, например, автомобиля, расположенного на расстоянии 10 метров от оператора. В тоже время, главным недостатком магнитометров является их неспособность обнаруживать предметы, изготовленные из цветных металлов. К тому же, магнитометр может реагировать не только на железо, но и на так званые естественные магнитные аномалии. Это могут быть, к примеру, залежи минералов или отдельные минералы и т.д.

схема_магнитометра

Другие приложения

Большинство установок рамок-металлодетекторов имеют фазочувствительные схемы обнаружения, которые позволяют повышать чувствительность к определенной группе металлов и уменьшать для других. Они предназначены для поиска как черных, так и цветных металлов. Системы с более высокой чувствительностью могут использоваться для защиты от хищений в подразделениях по изготовлению ювелирных изделий. Есть рамки, специально разработанные для обнаружения мелких предметов, таких как одноразовые лезвия и их кусочки, заточки, ключи от наручников, детонаторы, ювелирные изделия, монеты, микропроцессоры и чипы памяти. Использование таких детекторов повышает безопасность в тюрьмах, эффективно обнаруживая небольшие предметы, которые могут использоваться в качестве оружия, даже если они скрыты в полостях тела. Рамки также применяются в производстве и торговле для защиты небольших, но ценных товаров.

Радиолокаторы

Принцип работы любого радиолокатора основывается на методе изучения электромагнитной энергии, ее отражения и прием от различных объектов, находящихся в воздухе, на море или земле. Отраженный сигнал принимается для дальнейшей обработки и анализа. В результате, можно безошибочно определить местонахождение интересующего объекта, его скорость и траекторию движения.

Радиолокаторы обладают целым рядом неоспоримых преимуществ. Так, они позволяют работать с достаточно большими расстояниями. Сигнал, который был отражен можно считать таковым, что полностью подчиняется законам геометрической оптики, а его ослабления пропорционально лишь второй степени расстояния. В тоже время, серьезным недостатком радиолокатора является то, что излучая электромагнитные волны, он позволяет обнаружить свое местонахождение. Однако сейчас интенсивно ведется поиск методов, помогающих скрыть сигнатуры радиолокаторов и вполне возможно, что в скором времени удастся избавить от указанного недостатка.

Также рекомендуем ознакомиться с Лампово-полупроводниковый УМЗЧ.

Постоянная результативность

Важно выбрать детектор, который обеспечивает одинаковый результат во всей контролируемой области. Плохо спроектированная рамка не будет работать линейно. В разных областях поля обнаружения могут присутствовать и высокочувствительные точки, и области с низкой чувствительности, известные как мертвые точки. При этом сигнал от одного и того же металлического объекта будет меняться при движении через разные секторы проема.

рамка металлодетектора цена
