Отбойный молоток. Виды и устройство. Работа и применение. Выбрать

Отбойный молоток пневматический: технические характеристики

Крайне важно учитывать технические характеристики при выборе отбойника. Данный инструмент подразделяется (в зависимости от энергии ударов) на несколько групп:

  • Оборудование с энергией в 30 Дж хорошо подходит для выполнения работ в стесненных условиях или на высоте. Этому способствует небольшой вес агрегата.
  • Инструмент с энергией удара в 40 Джоулей хорош для выполнения общих работ на стройке.
  • 50 Джоулей и выше подойдут для слишком твердого материала. Причем необходимо понимать, что чем тяжелее обработать поверхность, тем больше должна быть энергия удара.

Стоит сказать еще несколько слов о том, что есть большой выбор насадок. В стандартном исполнении устанавливается пика, но при необходимости её можно заменить на зубило или ломик

Крайне важно, чтобы отбойный молоток пневматический, технические характеристики которого мы уже отчасти рассмотрели, имел небольшой вес. Обычно он колеблется от 1,5 до 10 кг

Такое оборудование удобно и легко держать в течение длительного времени.

УСТРОЙСТВО И РАБОТА МОЛОТКА

7.1. Молоток (рисунок 1) представляет собой поршневую пневматическую машину ударного действия с клапанным воздухораспределением, работающую под действием сжатого воздуха. Молоток состоит из воздухораспределительно-ударного механизма, рукоятки с собранным в ней пусковым устройством и кожуха-глушителя.

7.2. Воздухораспределительно-ударный механизм состоит из ствола 2 с запрессованными в ствол буксой, перемычкой, ударника 13, коробки клапанной 5, клапана 10, штифта 8, седла 6 и крышки 7.

Воздухораспределительно-ударный механизм осуществляет: а) впуск сжатого воздуха в цилиндр ствола поочередно в камеры прямого и обратного хода ударника и выпуск отработанного воздуха в атмосферу; б)преобразует энергию сжатого воздуха в механическую работу двигающегося ударника.

Рисунок 1. Молоток отбойный пневматический МОП-2

7.3. Пусковое устройство состоит из рукоятки 3, промежуточного звена 1, заглушки, вентиля, пружины 11, ниппеля 17, накидной гайки 18.

7.4. Для предотвращения самоотвертывания резьбового соединения ствола и звена при совмещении отверстия ствола с прорезями звена промежуточного устанавливается фиксатор 19.

7.5. Крышка клапана 7 служит для прижатия узла воздухораспределения к торцу ствола.

7.6. Присоединение рукава, подводящего воздух к молотку, осуществляется с помощью ниппеля 17 и накидной гайки 18.

7.7. Для удержания пики от выпадения на ствол молотка навинчивается концевая пружина 16, при этом между стволом и концевой пружиной на инструмент устанавливается резиновая втулка 20.

В зависимости от условий работы в молотке могут применяться пика, лопатка, топорик или другой инструмент с требуемым оформлением рабочего конца. Размеры хвостовика указаны на рисунке 2.

Рисунок 2. Хвостовик инструмента для молотков МОП-2, МОП-3, МОП-4.

7.8. Пуск молотка осуществляется нажатием рукоятки. Сила нажатия при включении должна преодолеть сопротивление пружины и вентиля, подпираемого сжатым воздухом. Для пуска молотка необходимо приложить усилие 68,6—97,6 Н в зависимости от давления воздуха. Молоток выключается автоматически при снятии усилия с рукоятки. Рукоятка молотка изготовлена из алюминиевого литья, коэффициент теплопроводности которого 0,4 Вт/(м-К) и имеет шероховатость поверхности 0,8 мм.

7.9. Молоток работает следующим образом: при нажатии на рукоятку вентиль перемещается вниз и открывает отверстие, сообщающееся с кольцевой камерой клапанного распределения. С помощью клапанного распределения, ударника и ствола сжатый воздух подается поочередно в камеры, прямого и обратного хода ударника, заставляя тем самым его совершать возвратно-поступательные движения. Таким образом, рабочий процесс молотка принципиально не отличается от рабочего процесса любых молотков с клапанным распределением.

МЕРЫ БЕЗОПАСНОСТИ

3.1. Запрещается работать не выключенным молотком как ломом.

3.2. Не допускается направлять молоток с пикой на себя или других работающих при его опробовании или работе.

3.3. Не производить опробование молотка «на руках» без концевой пружины.

3.4. В процессе работы следить за плотностью затяжки резьбовых соединений футорки с промзвеном, накидкой гайки с футоркой.

3.5. Отработанный воздух, выходящий из выхлопных отверстий, не должен попадать на руки работающего.

3.6. Крепление рукава, подводящего воздух, на ниппеле должно осуществляться надежно специальным хомутом, предохраняющим рукав от срыва.

3.7. Так как молоток является источником вредных производственных факторов, а именно шума, вибрации и пыли, то при работе с ними рекомендуется использовать средства индивидуальной защиты, а именно:

  • для защиты органа слуха должны применяться средства индивидуальной защиты по ГОСТ 12.4.051-78 «ССБТ. Средства индивидуальной защиты органа слуха. Общие технические условия»;
  • например противошумовые наушники или вкладыши;
  • для гашения вибрации в конструкции молотков предусмотрены демпфирующие пружины рукоятки. Дополнительно для защиты рук от вибрации могут применяться антивибрационные рукавицы в соответствии с ГОСТ 12.4.002-74 «ССБТ. Средства индивидуальной защиты рук от вибрации. Общие технические требования»;
  • для защиты органов дыхания в условиях значительной запыленности следует использовать респираторы типа ШБ-1 «Лепесток», «Астра-2», «Кама-200» или аналогичные.

Допустимое суммарное время работы с молотком с учетом уровней шума и вибрации составляет 6 часов.

При этом режим работы должен быть следующим — 1 час работы, 20 минут перерыва.

Техническое обслуживание отбойного молотка

Это в силу простоты конструкции и предназначения достаточно надёжный и «неубиваемый» инструмент. Специалисты по ремонту оборудования отмечают, что 70% случаев поломок связаны с перегрузками и недобросовестным отношением к эксплуатационным нормам.

К эксплуатации оборудования допускается только обученный персонал

Избежать преждевременного износа помогут простые правила.

  1. Своевременная смазка. Перед установкой долота (или других насадок) необходимо смазать литолом, солидолом или иной тяжёлой смазкой хвостовик. Уменьшение трения внутри патрона предотвращает перегрев и износ дула отбойного молотка.
  2. Соблюдение режима работы. Каждые 35–40 минут необходимо делать перерыв на 5–10 минут. Это нужно для того, чтобы молоток остывал, а смазка не закипала.
  3. Проведение регламентных работ по обслуживанию. В этот пункт необходимо включать рекомендации изготовителя. Через 100–150 часов работы (в зависимости от модели) нужно менять смазочное покрытие. Следить за тем, чтобы из ударного механизма не вытекало масло. Если течь «хроническая», необходимо заменить прокладку.
  4. Правильное хранение. Сухое помещение, с положительной температурой и относительной влажностью воздуха не более 80% станет оптимальным условием для сохранности всех механизмов агрегата. Нельзя оставлять молоток под открытым небом во время дождя и сильных морозов. При наличии транспортировочного кейса, по окончании работы, его необходимо упаковать.
    Правильное хранение инструмента — залог его сохранности

Нужно помнить, что новый инструмент, полученный с завода, необходимо разобрать, очистить от консистентной смазки, тщательно промыть все составляющие в керосине. Только после этого производится сборка и молоток готов к работе. Подавляющее большинство изготовителей, предусматривает определённый период хранения изделия и защищает инструмент от коррозии, покрывая его защитными составами, которые нужно удалить.

Техническое обслуживание включает в себя два следующих вида:

  • ежесменное, которое проводится каждый день перед началом работы;
  • ежемесячное, производимое один раз в месяц в стационарных мастерских и предполагающее полную разборку, промывку и смазку.

Расходные материалы, которые изнашиваются постоянно, нужно менять по мере их годности. Долото и пику можно затачивать самостоятельно. Для этого используют болгарку или стационарный точильный станок

При этом важно сохранить правильный угол заточки. Запрещается «править» точилом хвостовик — это приводит к увеличению технологических зазоров со всеми вытекающими отсюда последствиями

Электрический отбойный молоток – как работает агрегат?

В принципе, отбойные молотки не делятся на бытовые и профессиональные, поскольку сам по себе инструмент является именно профессиональным. Группируют отбойники по разным критериям. Например, вес – к легким отбойным молоткам можно отнести агрегаты, которые весят не больше 5 килограмм. Такие аппараты являются универсальными и особенно удобными при работе в горизонтальном положении.

Чаще всего, именно такие аппараты приобретают ремонтные бригады, ведь с их помощью можно с легкостью отбить старую штукатурку на стенах, проделать нишу под трансформатор или вообще избавиться от стены, соединив две комнаты в одну. Вместе с отбойниками рекомендуем покупать и разные зубила для перфоратора – к отбойнику они также подойдут. Решать ими можно и более сложные задачи, хотя это займет гораздо больше времени, чем при работе отбойниками с массой от 10 килограмм, которые относятся к средней категории.

Тяжелые молотки весом от 30 килограмм справляются с самыми сложными работами, например, демонтажем бетонных конструкций. Правда, такими агрегатами удобнее всего работать в вертикальном положении, в горизонтальном это практически невозможно, ведь оператору нужно справляться не только с весом инструмента, но и с вибрацией. Средний и тяжелый аппараты узкоспециализированы – вес, являясь их преимуществом, в то же время является их главным недостатком.

Особенности пневматических молотов

Оборудование относится к приспособлениям для ковки, выполняющим все перечисленные ранее операции, а также скручивание, разрезание и формовка заготовок. Управляются они посредством ручного рычага или педали. Конструктивно ковочный пневматический молот дополнен масляным насосом, осуществляющим смазку рабочих цилиндров (которых, кстати, может быть два).
Условно пневмомолоты делят на 2 группы:

  • для художественной ковки (модели с массой падающих частей до 75 кг);
  • для производств (МПЧ — от 150 до 2000 кг).

Достоинствами оборудования являются энергоемкость, чувствительность регулировки рабочих режимов, простота управления, долговечность. Недостатком являются большие габариты и вес, однако необходимость транспортировки возникает редко.

Как пользоваться устройством, техника безопасности

Работа с отбойным молотком имеет ряд особенностей, связанных с воздействием негативных факторов на оператора.

  • повышенная вибрация во время работы;
  • повышенный уровень запылённости в зоне долбления;
  • высокая интенсивность шума, опасная для здоровья;
  • обилие мелких частиц твёрдого материала, вылетающих с большой скоростью из-под долота.

При работе отбойником необходима защитная экипировка

Поэтому требования безопасности включают в себя следующие пункты:

Запрещено производить работы без применения средств личной безопасности — беруш или наушников, респиратора, защитных очков, а также работать без рукавиц и защитного костюма из плотной ткани. Запрещено применять отбойный молоток заведомо неисправный

Перед включением необходимо проверять крепление зубила и затяжку болтов на корпусе. Во время работы, следуя правилам предосторожности, необходимо держать отбойник только за штатные ручки. Недопустимо работать одной рукой. При наличии дополнительного держателя, пользоваться им по назначению

Положение тела должно быть устойчивым. Запрещено доверять инструмент несовершеннолетним детям и оставлять его включённым без присмотра. Недопустимо нацеливать остриё зубила в направлении других людей. По окончании работ нельзя прикасаться к металлической части корпуса оголёнными руками. Это может привести к тяжёлому ожогу. Недопустимо использовать инструмент не по назначению, как лом или лопату при выключенном приводе. Максимальный период работы отбойным молотком ограничен 6 часами. Возобновление работы допустимо лишь через 1 час перерыва. При использовании инструмента в холодное время года на открытом воздухе, смазка нуждается в разогреве. Для этого нужно включить устройство, и в течение 2–3 мин. разогревать на холостых оборотах.

Исполнение этих несложных правил защитит пользователя от травм, а отбойник — от преждевременного износа.

Часто, при использовании пневматического отбойного молотка, некоторые пользователи увеличивают давление компрессора, подающего сжатый воздух на инструмент. Исходят они из простого рассуждения, что чем больше давление на поршень, тем больше сила удара. Это действительно так. Но, к сожалению, очень непродолжительное время.

Уровень компрессии должен соответствовать утановленному номинальному давлению агрегата

Все паспортные параметры молотка указаны с учётом номинального давления — это, как правило, 0,5–0,6 МПа. (или 5–6 атм.). При увеличении давления до 7–8 атмосфер, резко (на 40–60%) увеличивается нагрузка на поршень, а это приводит к сокращению ресурса деталей вдвое. Поэтому, вывод прост — вместо того, чтобы «выжимать» из молотка несвойственную ему мощь, лучше выбрать инструмент с повышенными показателями силы удара.

Во время эксплуатации электрического отбойного молотка возникают искры на коллекторе электромотора. Об этом нужно помнить при выполнении работ поблизости горючих и легковоспламеняющихся материалов. В подобной ситуации безопаснее применять устройства с пневматическим приводом.

Чем отличается отбойный молоток от перфоратора

Совершенно справедливо многие могли заметить сходство электрического отбойного молотка с таким популярным строительным инструментом, как перфоратор. Многие начинающие мастера до сих пор путают отбойники с бочковыми перфораторами, которые имеют практически идентичную конструкцию. Чтобы научиться отличать перфоратор от отбойного молотка, необходимо знать следующее:

  1. Перфоратор в отличие от отбойного молотка, считается универсальным инструментом, который способен заменить ударный молоток и дрель. Для этого приборы оснащены специальным переключателем режимов. В конструкции практически каждого перфоратора имеется три режима: сверление, долбление и ударное сверление. Отбойный молоток предназначен только для долбления, и в его функциях не предусмотрены возможности совершения сверлильных работ.

  2. Отличительной особенностью отбойного молотка от перфоратора является и производительность. Если отбойник можно эксплуатировать по 8-10 часов в сутки, то перфоратор в ударном режиме не рекомендуется использовать по времени более 15-25%. Часто многие мастера пренебрегают этой особенностью, что приводит к значительному сокращению срока службы перфоратора. Важно это учитывать, выбирая между перфоратором и отбойным молотком.
  3. Габариты у электрического отбойного молотка значительно больше, поэтому в быту такие инструменты, в отличие от перфораторов, используются реже.
  4. Величина ударной силы — у перфораторов она меньше, чем у отбойных молотков. У перфораторов значение ударной силы не превышает 20 Дж, что характерно для инструментов бочкового типа. Отбойный молоток имеет расширенный диапазон ударной мощности, величина которой составляет выше 40 Дж.

Многие выбирают перфораторы, обосновывая это тем, что такой инструмент является универсальным, и способен заменить не только отбойный молоток, но и дрель. Однако выбор следует делать не по возможностям инструмента, а по виду и типу запланированных к выполнению работ (так как от этого зависит срок службы инструмента).

Это интересно! Специалисты рекомендуют при выборе необходимого инструмента учесть такие факторы, как часто планируется эксплуатировать инструмент в ударном режиме, и с какими видами материалов планируется работать.

Отбойный молоток Bosch

Отбойный молоток Bosch

Для некоторых выбор отбойного молотка – это очень простая операция, поскольку они привыкли доверять знаменитому бренду Bosch. Специалисты этой компании не так давно выпустили отбойник, который представляет собой тандем большой мощности и достаточно низкой массы. Устройство обладает следующими преимуществами:

  • мощный двигатель, который работает на электричестве;
  • сила удара составляет 23 Джоуля;
  • масса составляет около 11 килограмм;
  • устройство работает довольно большой период времени время без остановки даже при высоких нагрузках.

Все характеристики указываются производителем на упаковке, поэтому выбрать подходящий не составит труда.

Основные характеристики пневматического отбойного молотка

Пневматические отбойные молотки принято делить на несколько подкатегорий по такому показателю, как энергия ударов. Каждый тип работ требует своей энергии. К примеру, если энергия ударов инструмента составляет 30 Дж, его будет удобно использовать в подвешенных состояниях и скованных условиях. Инструмента с энергией в 40 Дж будет достаточно для проведения общих работ. И так далее по нарастающей. При необходимости разрушения особенно прочных и жестких материалов лучше всего использовать отбойники на 50 Дж и больше.

Устройства пневматического типа имеют достаточно простую конструкцию. У них главным рабочим элементом тоже является т.н. пика, благодаря которой и осуществляются ударные работы. При необходимости этот элемент меняется на более подходящий, в соответствии с конкретной ситуацией. К примеру, вместо обычной пики можно установить упоминавшееся ранее зубило, ломик и т.д.

Важно обращать внимание и на такой показатель, как вес пневматического отбойника. Учитывайте то, что в процессе работы вам придется постоянно держать отбойник в руках, и, если его вес будет слишком большим, вы вряд ли сможете качественно завершить работу в кратчайшие сроки. Ввиду этого отбойники пневматического типа, как правило, имеют небольшой вес, в среднем от 1,5 до 10 кг

Ввиду этого отбойники пневматического типа, как правило, имеют небольшой вес, в среднем от 1,5 до 10 кг.

Запускается отбойный молоток пневматического типа в следующем порядке. Сначала отбойник соединяется с компрессором с помощью специально предназначенного для этого шнура. После включения компрессора подается сжатый воздух и начинается бой.

Среди отличительных характеристик, которые необходимо учитывать при выборе пневматического отбойного молотка, следует выделить:

  1. Количество ударов, совершаемое за 1 минуту.
  2. Расход воздуха на работу.
  3. Давление, требующееся для проведения работы.
  4. Силу ударов.

Общие критерии и характеристики отбойных молотков

Теперь вы знаете особенности устройства электрических и пневматических отбойных молотков. Для полноты картины необходимо ознакомиться с основными характеристиками таких инструментов, которые позволят вам выбрать самую подходящую модель.

Самыми главными характеристиками любого отбойника является количество ударов и их сила. Именно от этих параметров напрямую зависит эффективность работы отбойника

В случае с электрической моделью нужно обязательно принимать во внимание и такой момент, как мощность двигателя

Обращайте внимание на вес инструмента. Об этом уже упоминалось ранее

Если отбойный молоток будет весить слишком много, это создаст определенные затруднения при его эксплуатации. Все очень зависит от характера предстоящих работ. К примеру, если вам нужно избавиться от старой стяжки пола, тяжелый отбойный молоток будет очень кстати. При необходимости же разрушения стен вес агрегата сыграет против вас.

Нельзя упускать из внимания и производителя инструмента. Объемных объяснений здесь не нужно. Всем известно, что есть ответственные производители, под именем которых выпускаются по-настоящему качественные товары, и есть компании, занимающиеся изготовлением т.н. ширпотреба. Если вы планируете купить отбойный молоток, лучше отдайте выбор в пользу инструмента от хорошего бренда. Есть довольно много компаний, которые пока что не пользуются большой мировой популярностью, но выпускают качественную продукцию.

Отбойные молотки принято делить на профессиональные и бытовые. Агрегаты профессионального класса имеют более высокую мощность и, как правило, позволяют справляться с большим перечнем задач. Поэтому перед покупкой нужно обязательно спланировать фронт предстоящих работ, чтобы не переплатить за ненужные функции.

Помимо рассмотренных основных характеристик, отбойные молотки имеют и дополнительные особенности, которые тоже нужно обязательно принимать во внимание. Во-первых, проследите за тем, чтобы отбойный молоток, если это электрическая модель, был оснащен фиксатором кнопки, благодаря которому будет обеспечиваться бесперебойная и продолжительная работа агрегата

Такой фиксатор избавляет оператора от необходимости постоянного удерживания кнопки запуска отбойного молотка

Во-первых, проследите за тем, чтобы отбойный молоток, если это электрическая модель, был оснащен фиксатором кнопки, благодаря которому будет обеспечиваться бесперебойная и продолжительная работа агрегата. Такой фиксатор избавляет оператора от необходимости постоянного удерживания кнопки запуска отбойного молотка.

Во-вторых, будет полезным такое дополнение, как ограничитель частоты на холостом ходу. Данная функция способствует улучшению эксплуатационных свойств отбойника и обеспечивает более длительный срок службы инструмента. Работает ограничитель по предельно простой схеме: если на инструмент поступает менее интенсивная нагрузка, обороты двигателя снижаются в автоматическом режиме. После того как нагрузка снова возрастет, обороты двигателя тоже повысятся.

Таким образом, в устройстве современных отбойных молотков нет ничего сложного. Это простые и функциональные инструменты, позволяющие справляться с самыми разнообразными ремонтными, отделочными и строительными работами. Зная основные особенности устройства и важнейшие характеристики отбойного молотка, вы сможете безо всяких затруднений выбрать и купить самый подходящий для вас инструмент.

Разновидности отбойных молотков по типу используемого привода

Отбойный молоток является настолько популярным видом инструмента, что выпускается он в различных вариантах исполнения по виду используемых приводных устройств. Различают следующие основные их разновидности:

  1. Электрический отбойный молоток — это самый популярный тип инструмента, который практически незаменим на строительных площадках. Важным ограничением к его применению является повышенная влажность помещения, при которой увеличивается вероятность получения удара электрическим током. Единственным важным недостатком электрических отбойников является привязанность к электрической сети.

  2. Бензиновый отбойный молоток нашел свое активное применение среди рабочих, которые осуществляют работы по подготовке поверхности к прокладке дорожных покрытий. Важными достоинствами таковых агрегатов являются: мобильность, то есть, отсутствие привязанности к электрической сети, а также повышенная мощность привода, что позволяет совершать широкий спектр тяжелых работ: от дробления бетонных конструкций до трамбовки грунта.

  3. Гидравлический — профессиональный тип инструмента, в основе принципа работы которого, лежит использование давления масла. Приборы отличаются компактностью, что связано с отсутствием приводных агрегатов в их устройстве, но при этом они привязаны к специальным гидравлическим станциям. Если стоимость гидравлического отбойного молотка ниже, чем цена электрических и бензиновых, то покупка специализированных станций является проблемной даже для строительных организаций и компаний. Используются такие виды отбойников в помещениях с повышенной влажностью, где действует строгий запрет на применение электрических устройств.

  4. Пневматический отбойный молоток — еще один самый распространенный вариант инструментов, который нашел активное применение не только среди строителей, но и дорожных рабочих, шахтеров и т.п. Молотки отличаются компактностью и простотой функционирования. Ударные действия создаются при помощи специального компрессора, к которому отбойник подключается через шланг высокого давления. Недостатком является привязанность к компрессору, но при этом изделия характеризуются такими преимуществами, как низкая стоимость, высокая эффективность, большой срок службы и невысокая стоимость обслуживания.

Это основные разновидности отбойных молотков, которые выпускаются производителями инструментов. Среди всех перечисленных видов особой популярностью пользуются электрические и пневматические модели. Бензиновые агрегаты отличаются повышенной стоимостью, поэтому они менее востребованы, чем предыдущие типы. Инструменты с гидравлическим приводом применяются только на специализированных объектах.

Устройство и принцип работы пневматического молотка

По своим конструктивным особенностям подобный инструмент входит в категорию поршневых пневматических систем, оснащённых воздухораспределителем с ударным принципом действия. В работу пневмомолоток приводится за счёт воздействия на него потока сжатого воздуха, подаваемого компрессором.

Основными конструктивными элементами инструмента являются:

  1. Рукоятка.
  2. Амортизатор.
  3. Пружина
  4. Клапан
  5. Фиксирующее кольцо
  6. Корпусная часть
  7. Ударная часть или боек – воздухораспределительный ударный механизм
  8. Буферная пружина
  9. Насадка
  10. Ниппель.

В целом пневматические молотки состоят из нескольких основных узлов:

  • корпус-рукоятка – входит пусковой механизм, глушитель и корпус. Глушитель используется для подавления аэродинамического шума, возникающего при выбросе отработанного молотком воздуха;
  • виброзащита рукоятки – предполагает оснащение инструмента стаканом с двумя уплотняющими втулками;
  • антивибрационная защита от зубила – включает подпружиненную втулку и манипулятор;
  • ударный узел (устройство пуска) – состоит из ствола, воздухораспределительной системы и ударника.

Ударная система выполняет ряд основных функций:

  • обеспечивает подачу воздуха в инструмент с дальнейшим его распределением между блоками ходов ударника и выведением после использования из общей системы оборудования;
  • переводит энергию используемого воздуха в механическую работу основного рабочего элемента – ударного узла.

Насадка – выбирается в зависимости от типа задачи:

  • зубило – разрушение железобетонных и металлических конструкций;
  • острая пика (карандаш) – обработка промёрзлой почвы, кирпича или асфальта;
  • лом (цилиндр) – кирпичные стены, наледь, бетон;
  • лопатка – подойдёт для снятия льда или для работ с асфальтом.

Пневматический отбойный молоток может также дополнительно оснащаться:

  • боковой рукояткой, позволяющей правильно распределять прикладываемые физические усилия, тем самым обеспечивает комфортную эксплуатацию оборудования;
  • плавный пуск – даёт возможность плавно разгонять двигатель, увеличивая его срок службы, и исключает излишние перегрузки устройства;
  • регулятор частоты ударов – помогает настраивать молоток для работы с материалами с разным уровнем твёрдости, контролируя интенсивность работы инструмента.

Принцип работы молотка заключается в следующем: давление (сжатый воздух) подаваемое через шланг, воздействует на рукоятку, приводит в работу инструмент и преодолевает сопротивление, которое оказывает пружина вентиля. При этом вентиль сдвигается, и открываются отверстия распределительной системы воздуха. Воздух начинает поочерёдно поступать в блоки ударника разного типа (то в верхнюю, то в нижнюю часть цилиндра), в результате чего ударная система начинает совершать быстрые движения возвратно-поступательного характера.

Главными характеристиками, от которых зависит эффективность работы любого типа отбойника, являются сила и количество ударов.

ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

8.1. Молотки, поступившие с завода или со склада, после длительного хранения должны быть разобраны, детали очищены от смазки и тщательно промыты в керосине и вновь собраны.

8.2. Проверьте свободу перемещения ударника в стволе путем переворачивания молотка в вертикальной плоскости.

8.3. Убедитесь, что промежуточное звено завинчено туго и закреплено стопором.

ПОМНИТЕ, что при ослаблении этого соединения и появления зазоров в воздухораспределительном устройстве резко ухудшаются параметры молотка.

8.4. Убедитесь в свободном перемещении рукоятки.

8.5. Перед началом работы присоедините рукав от молотка к фильтру и смазочной форсунке в сети сжатого воздуха. При отсутствии смазочной форсунки смазку впрыскивать через ниппель. Производите в процессе эксплуатации молотка периодическую заливку смазки в молоток для обеспечения постоянной смазки трущихся деталей. Смазывайте новый молоток 3-4 раза в смену на протяжении первых двух недель эксплуатации. Приработавшийся молоток следует смазывать не реже двух раз в смену.

8.6. Очистите хвостовик пики от грязи, наденьте на пику резиновую втулку, вставьте пику в молоток и закрепите концевой пружиной, навернув ее на ствол до упора так, чтобы замок попал в соответствующую канавку ствола.

8.7. Продуйте рукав сжатым воздухом и, убедившись в отсутствии грязи, присоедините его к ниппелю молотка. Убедитесь в надежности крепления рукава и в том, что рабочее давление воздуха не ниже 0,4 — 0,55 МПа.

8.8. Прижимайте молоток во время работы пики.

8.9. При перерывах в работе храните молоток так, чтобы в него не попадали пыль, вода и т.п.

Инструкция по применению пневматического отбойного молотка ИП-4613МО и его модификаций

Подготовка пневматического молотка к работе

  1. Для подготовки пневматического молотка к работе:
  • отвинтите концевую пружину;
  • выньте заглушку 28 из ствола;
  • протрите хвостовик рабочего инструмента и вставьте его в концевую пружину, а затем в ствол;
  • накрутите концевую пружину на ствол;
  • навинтите накидную гайку на штуцер до упора;
  • выньте заглушку 22 из ниппеля и залейте в него 30 г. керосина, предварительно нажав на рукоятку;
  • подберите шланг необходимого диаметра, продуйте его, наденьте на ниппель и закрепите;
  • подсоедините воздухоподводящий шланг к магистрали;
  • откройте вентиль и пустите молоток в работу, нажимая на рукоятку в течение 1—2 минут;
  • отключите вентилем подачу воздуха из магистрали и отсоедините шланг от молотка, отвинтив накидную гайку от штуцера;
  • залейте в штуцер смазку согласно табл.3;
  • присоедините шланг к молотку, навинтив накидную гайку на штуцер до упора.
  • Установите молоток рабочим инструментом на обрабатываемый объект и пустите его в работу.
  • При заклинивании рабочего инструмента в разрушаемом материале, запрещается прилагать к молотку усилия, ведущие к растяжению концевой пружины. При растяжении пружины по этой причине молоток на гарантийный ремонт не принимается.

Что такое отбойный молоток, принцип его действия

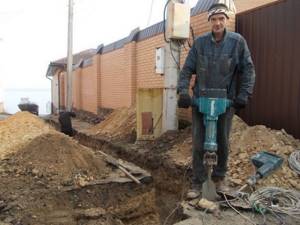

Устройство представляет собой ударный инструмент, предназначенный для работы по разбиванию и раскалыванию скальных осадочных пород, бетонных конструкций, асфальта и т.д. Управление молотком производится оператором вручную, регулируется направление удара, частота и длительность воздействия на обрабатываемую поверхность. Так как силовое воздействие передаётся на рабочий орган (пику, лопатку,зубило и т.п.) от бойка, приводимого в действие сторонним источником энергии, устройство относится к механизированному классу инструментов. Привод может быть

  • электрическим;
  • пневматическим;
  • гидравлическим;
  • бензиновым.

Количество ударов варьирует от 15 до 45 Гц. (т.е. 15–45 рабочих движений бойка в секунду).

Передвижной отбойный молоток в шахтной проходке

Устройство отбойника

Несмотря на многообразие видов, их принцип действия ничем не отличается. Рабочая часть представляет собой зубило, пику или долбёжную лопатку.

Различные модификации отбойных молотков с пневматическим приводом

Бензиновые отбойные молотки и их разновидности

Принцип работы отбойных молотков, которые работают от двигателей внутреннего сгорания, практически полностью идентичен электрическим устройствам. Вместо электромотора применяется двигатель внутреннего сгорания, приводящий в движение поршень. С его помощью в камере увеличивается давление воздуха, воздействующего на боек. Боек в свою очередь ударяет по пятке ударника, передавая ударную волну на закрепленную в патроне инструмента насадку.

Бензиновые отбойные молотки классифицируют на виды по типу используемого двигателя. Они бывают двухтактными и четырехтактными. Отбойные молотки с двухтактными двигателями отличаются такими достоинствами, как компактные габариты и невысокая стоимость.


Конструкция бензинового отбойного молотка

Агрегаты с четырехтактными моторами имеют большой запас мощности и производительности. Они весят достаточно много, что позволяет применять их не только для дробления материала, но и с целью уплотнения грунта или сыпучих веществ.

Это интересно! Главным преимуществом отбойного молотка, который работает от двигателя внутреннего сгорания, является мобильность. Это исключает необходимость подключения их к электрической сети или компрессору, как это свойственно агрегатам электрического и пневматического типа.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
