В арсенале мастеров разных профессий и специальностей присутствуют разные инструменты и приспособления. Но практически у всех каменщиков, плотников, лесорубов и даже дорожных рабочих несмотря на разные функции и задачи имеется инструмент, без которого никак нельзя обойтись – измерительная рулетка. И хотя этот вид измерительного инструмента имеет разные формы и назначения, главное для чего нужна рулетка – это точное определение размеров различных предметов.

Описание и назначение

Для измерения длины испокон веков использовались разные величины – локоть, сажень, аршин или пядь, это только русские названия величин. Но как показала практика, вместе с большим количеством названий порядка было немного, ведь не спроста поговорка гласила, что «каждый на свой аршин мерит». Разнобой в величинах и средствах измерения был решен введением двух основных систем измерения – метрической и английской с ее дюймами и милями.

После того как была упрощена и стандартизирована система отсчета для ее внедрения были разработаны и приборы для измерения. И если портновская сантиметровая измерительная лента нашла свое применение буквально сразу, то в строительстве, геодезии и даже в военном деле измерительные приборы долгое время имели громоздкий и неуклюжий вид.

А вместе с тем, изобретение стальной ленты с нанесенными на нее шкалами и делениями стало одним из прорывов во внедрении стандартизации метрической системы.

Удобство пользования таким удобным прибором для измерения расстояния сделали буквально революцию в строительстве, позволив с точностью до миллиметра измерять расстояние и делать планы построек. В отличие от обычной линейки с нанесенной на нее шкалой стальная полоса стала более удобной, как в плане работы с ней, так и в плане хранения. В отличие от строительного метра, который тоже для удобства можно сложить, рулетка давала больше свободы в применении и значительно экономила время. Не требовалось постоянно перемещаться для того, чтобы измерить размеры постройки – достаточно просто растянуть ленту и измерить. Ведь в складном плотницком или строительном метре длина равна всего 100 см, в то время как строительные рулетки бывают длиной и 3 и 5 и даже 10 метров.

Да и размеры этого прибора для измерений стали намного компактнее – вместо деревянных секций с относительно большим футляром этот измерительный инструмент помешается в компактном корпусе, который к тому же имеет несколько дополнительных функций облегчающих работу.

Где применяется рулетка измерительная

Если главным орудием ученика является линейка, то мастера различных профессий пользуются рулетками. Причем применение рулетки может понадобиться даже офисным работникам, что позволяет узнать размер помещения, высоту потолков или измерить диагональ экрана компьютера. Применяется рассматриваемый прибор в различных сферах, но используется он исключительно для измерения длины или расстояния:

1. При проведении ремонтных и строительных работ — наносится разметка, рассчитывается площадь, а также высчитывается необходимое количество строительных материалов
2. При изготовлении мебели — измеряются заготовки с последующим их выпиливанием необходимых размеров
3. При монтаже электропроводки и электрооборудования — рулеткой измеряется длина необходимого количества провода, а также расстояние при установке розеток и выключателей
4. В геодезии — производится измерение расстояний земельных участков
5. Нефтехимическая промышленность — производятся измерения уровня оставшегося количества нефтепродуктов в резервуарах

В силу применения инструмента в разных сферах, рулетку еще называют универсальным прибором. К числу его преимуществ относится небольшая стоимость, которая формируется на основании длины используемого полотна. Перед тем, как выяснить, какие виды рулеток бывают, разберемся с принципом функционирования прибора.

Это интересно!
При помощи измерительной рулетки можно осуществлять не только линейные измерения, но и угловые. При проведении угловых измерений рулеткой важно понимать, что чем больше угол, тем менее точные показания измерений. Кроме того, при проведении угловых измерений происходит деформация металлического полотна, что негативно отражается на работе инструмента и его эксплуатационном ресурсе.

Основные элементы конструкции

Несмотря на небольшие размеры и очевидное назначение, устройство рулетки, особенно ее узкопрофессиональных моделей имеет сложную конструкцию. В рулетке главным элементом выступает мерный отрезок стальной полосы из другого, прочного но эластичного материала. В профессиональных инструментах, использующихся для измерения на местности, это могут быть полосы из карбонового волокна, фибергласовые полотна или утолщенная нержавеющая проволока с нанесенной на нее метровой шкалой. Имеются инструменты с тканевой измерительной лентой с нанесенной на нее сантиметровой шкалой. Во всех этих приборах применяется разная шкала, поэтому при измерении берется во внимание класс точности рулетки, ведь погрешность при работе со стальной лентой будет меньше чем с лентой из ткани или брезента.

Измерительная лента, как и другие элементы конструкции, находится внутри корпуса. В большинстве современных приборов корпус выполняется из ударопрочного пластика. Но есть экземпляры и с металлическим корпусом из нержавеющей стали. Корпуса бывают компактные, открытого или закрытого типа. Компактный размер корпуса используется для рулеток длиной 1 и 3 метра. Открытый корпус применяется для специальных геодезических рулеток, длина которых 50 и 100 метров.

Для работы важно чтобы в состав устройства входил механизм сматывания измерительной полосы или просто механизм рулетки. В старых моделях, эту роль играл вращающийся барабан, на который наматывалась лента. А приводился такой барабан в действие при помощи откидной рукоятки. Для строительных рулеток длиной 1, 3, 5, 7,5 и 10 метров механизм чаще всего сегодня пружинный – при разблокировке он автоматически сматывает ленту обратно в корпус.

На конце измерительной полосы установлен зацеп. В разных моделях он имеет особенный вид. Для обычных строительных рулеток это металлический наконечник в виде уголка с одной или несколькими прорезями. Встречаются наконечники в виде металлической скобы или даже с установленным карабином, а профессиональные рулетки лесорубов кроме того оснащаются еще и зацепом для фиксации в древесине.

На корпусе автоматических рулеток установлены несколько кнопок – фиксаторов. Они применяются для блокировки механизма свертывания измерительной ленты, чтобы во время работы лента бесконтрольно не сматывалась в корпус. Если убрать фиксатор полосы, она автоматически уйдет в корпус.

Устройство автостопа предназначено для быстрого, но контролируемого свертывания полотна на нужную длину. Это очень важно особенно тогда, когда с прибором работает один человек.

Устройство измерительной рулетки, особенно современных моделей в своей конструкции имеет ряд дополнительных узлов, облегчающих работу с ней.

Прежде всего, в число дополнительного оборудования входит:

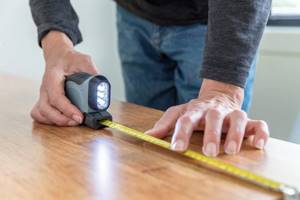

• Встроенный фонарик – незаменимая функция для работы в слабоосвещенных местах;
• Клипса – устройство позволяющее устанавливать ее на пояс, быстро снимать и одевать ее;
• Ремешок – позволяет подвешивать инструмент на крючке при хранении или переносить ее на запястье.
• Лазерный указатель – позволяет посредством яркого луча формировать точку на предмете, чтобы лентой измерялось кратчайшее расстояние по прямой, а не рельеф;
• Крепление для карандаша – позволяет использовать этот измерительный прибор для вычерчивания окружностей без использования циркуля;
• Магниты на зацепе и корпусе – позволяют фиксировать ленту на металлических предметах и высвобождать руки для другой работы.

Как правильно пользоваться измерительной рулеткой, чтобы продлить срок службы

Ничего сверхъестественного при работе обычной рулеткой нет, а тем более, когда известны все особенности этого инструмента

Однако для увеличения эксплуатационного ресурса измерительного прибора, рекомендуется особое внимание уделить ряду некоторых факторов:

Первоначально следует проверить инструмент на точность показаний. Как это сделать, описано выше Категорически противопоказано осуществлять смазывание ленты маслами или прочими жидкостями. Это приводит к тому, что на поверхности скапливаются частицы пыли, которые попадают внутрь, ускоряя выход из строя инструмента Не перегибать стальную ленту на угол более 90 градусов. Хотя лента гибкая, только такие перегибы отрицательно влияют на срок службы оснастки Хранить прибор следует в сухом помещении, не допуская воздействия влаги и высоких температур При проведении измерительных работ самостоятельно, следует первоначально закрепить конец ленты зацепом Если размер измеряемой заготовки больше, чем длина ленты инструмента, тогда проводить измерения следует частями, делая соответствующие отметки

Только в этом случае важно учесть наличие погрешности, поэтому рекомендуется воспользоваться прибором с полотном соответствующего размера

Эксплуатация рулетки с металлическим полотном при отрицательных температурах способствует уменьшению коэффициента расширения, что важно учитывать. За счет снижения коэффициента расширения, увеличивается погрешность инструмента

При увеличении температуры коэффициент расширения увеличивается. Пластиковые, фиберглассовые и деревянные полотна исключены такого недостатка. При увеличении рабочей температуры на 10 градусов на 8 метров рулетке наблюдается растяжение стального полотна на 1 мм, а при уменьшении температуры на 10 градусов, лента уменьшается на 1 мм. Ниже представлена таблица, по которой можно ориентировать на отклонения при разных температурах для рулеток от 2 до 100 метров.

Таблица изменения длины полотна рулеток в зависимости от температуры

Сферы применения рулетки

Точность в измерениях требуется для представителей множества профессий и специальностей. Там, где требуется узнать линейные размеры предметов, рулетка будет важнейшим измерительным инструментом, даже если измерениями будут заниматься непрофессионалы.

Обычно этот инструмент необходим:

• При проведении проектных работ – для измерения участков, расстояний от места предполагаемого строительства до стационарных объектов;
• В строительстве – без нее не проходит ни одна из операций, начиная от разметки котлована, заканчивая промерами стен для установки электрических кабелей и розеток;
• В столярных работах – здесь необходима особая точность
• В работе экспертов и оценщиков недвижимости – чаще всего именно при помощи рулетки измеряется и длина тормозного пути автомобиля, и высота потолков в помещениях дома;
• В геодезических и картографических работах – при составлении планов участков, проверке правильности расшифровки аэрофотоснимков, разработке проектов землеотвода;
• Она обязательный измерительный прибор тренеров и учителей физкультуры – выполнение многих нормативов невозможно без знания точных результатов выполнения упражнений учеников.

Что лучше — рулетка или дальномер

Рулеткой можно осуществлять измерения длины, ширины и высоты. Главный недостаток инструмента в том, что проводить измерения этим прибором одному человеку проблематично. Связано это с тем, что лента при ее выдвижении изгибается, поэтому замеры длины помещения понадобится выполнять по основанию пола или зацепляя полотно за зацеп.
Чтобы выполнить измерения лазерным дальномером, понадобится приложить инструмент к стенке, и нажать на кнопку включения лазера. Соответствующие показания отображаются на дисплее инструмента. В случае необходимости выполнения простых математических операций, прибор автоматически производит расчеты, например, площадь помещения.

В итоге можно сказать, что при самостоятельном выполнении большого количества измерений лучше воспользоваться лазерным дальномером. Если проводятся единичные измерения линейных расстояний, то для этого следует воспользоваться обычной рулеткой. Даже если предпочитаете пользоваться лазерным дальномером, то применения обычной рулетки не избежать, при помощи которой можно определить криволинейные расстояния.

Виды рулеток и их особенности

Для многих профессий используются как обычные универсальные рулетки для измерения, так и узкопрофессиональные измерительные приборы. Профессиональные рулетки разрабатываются с учетом особенностей использования ее квалифицированными работниками и условий работы. Так, для измерения местности используются как традиционные геодезические инструменты, так и новые виды измерительных приборов – электронно-оптические дальномеры. И хотя точность у электроники выше, правильно измерить расстояние с учетом местности можно только геодезической рулеткой с делением шкалы 0,5 или 1 метр.

Для работы лесоруба используется специальная рулетка лесоруба. В ее конструкции предусмотрен дополнительный карабин на корпусе, для фиксации на ремне работника. А на конце измерительной ленты имеется специальный металлический наконечник, дающий возможность, быстро зафиксировать край на бревне.

Строительные рулетки имеют обычно двойную шкалу – в сантиметрах и миллиметрах и в дюймах. Лента обычно имеет ширину в 2 см, а шкала нанесена яркими контрастирующими цветами для облегчения поиска значения на шкале.

Как отремонтировать инструмент

Несмотря на общую простоту конструкции, иногда возникают ситуации, когда нужно определить причину поломки и устранить неисправность. В таком случае пользователи начинают задумываться, как отремонтировать рулетку быстро и без особых усилий. Конечно, можно купить новый аппарат, но в этом нет никакого смысла, если его можно легко починить своими руками.

Рулетка с пружиной Источник drive2.com

Обычно в устройстве происходят поломки именно сматывающего механизма. При этом лента может свободно выходить из корпуса, но назад возвращаться она не может. Возникает такая проблема вследствие определенных причин:

• При отрыве полотна от пружины;
• Если пружина сломалась или повредилась пластина;
• Отделение пружины от держателя;
• Деформация ленты.

Корпус измерительной рулетки Источник drive2.com

Как работать с рулеткой

Для измерения небольших расстояний и объектов, когда оба края предмета находятся на расстоянии вытянутых рук работать можно и самостоятельно. Одной рукой конец с зацепом приживается к одному краю измеряемого предмета, а второй разматывается лента и по достижении нужной точки нажимается фиксатор и определяется длина предмета по шкале на ленте.

Принцип работы с большими предметами и расстояниями немного иной – сначала определяется линия, по которой будет проводиться измерение, а потом расстояние делится на отрезки, концы отрезков помечаются. После этого поочередно проводится измерение этих отрезков. В конце полученные результаты суммируются.

При измерении диаметра используется метод меток – на одном конце окружности ставится метка, к которой прикладывается начало ленты, и постепенно растягивая измерительную ленту, так чтобы найти точку с наибольшим показателем на обратной стороне. Если есть возможность, то находится центр окружности и через него проводится промер диаметра перпендикулярно первому измерению.

Измерять все линейные размеры необходимо с максимальным натяжением ленты, в противном случае точность измерения расстояния будет сомнительной.

Что учесть при выборе и покупке инструмента

Если рулетка нужна домашнему мастеру для применения от случая к случаю, то вовсе не обязательно рассматривать дорогостоящие варианты. Для таких целей подойдет дешевая китайская рулетка, с помощью которой можно выполнить любые измерения по дому или квартире.

При выборе рулетки стоит обратить внимание на ряд некоторых важных факторов:

1. Длина полотна — это самый главный параметр. Зависит все от того, какой длины заготовки или объекты планируется измерять. Для домашнего использования вполне хватает приборов с длиной ленты 3-5 метра
2. Прочность корпуса — вовсе не обязательно выбирать металлические приборы, так как ударопрочный пластик ничуть не хуже по качеству
3. Тип ленты — здесь выбирать долго не приходится, так как фиберглассовая лента зачастую поставляется на рулетках от 10 метров. Обычные рулетки с автостопом оснащаются металлическими лентами, которые более долговечны и эффективны
4. Точность измерений — приборы имеют погрешности, поэтому при выполнении высокоточных измерений, стоит обратить внимание на варианты с электронным дисплеем или лазерные дальномеры
5. Производитель и цена — чтобы не попасть на подделку, следует выбирать приборы популярных марок, которые никогда не будут стоить дешево

Не имеет смысла приобретать рулетки с различными функциями, если использоваться инструмент будет от случая к случаю.

Виды неисправностей рулеток и способы их устранения

При постоянном использовании у большинства рулеток обнаруживаются похожие неисправности – поломка пружины или разрыв измерительной ленты. В первом случае, необходимо разобрать корпус и заменить пружину на новую, или удалив отломившийся край, просто вставить ее снова на место.

При порыве измерительной ленты можно убрать первый метр со шкалой, и прикрепить зацеп на 0 второго метра. Правда, при работе с такой рулеткой нужно быть осторожным и помнить, что измерение начинается со 100 см.

Измерительный инструмент и тайны, скрывающиеся в его конструкции

Многие мастера продолжительное время пользуются рулетками, и не знают всех секретов этого инструмента. Чтобы повысить качество и удобство проводимых манипуляций, рассмотрим основные конструктивные элементы, имеющие двойное предназначение.

1. Зацеп — на конце металлического полотна имеется стальной наконечник, который ограничивает возможность сматывания ленты. Крепится наконечник к полотну при помощи нескольких заклепок, посредством которых обеспечивается подвижное соединение. Зацеп служит не только в качестве ограничителя, но еще и как крючок, посредством которого фиксируется край ленты к детали, предоставляя возможность проводить измерение габаритных предметов или объектов самостоятельно. Что касаемо люфта зацепа, из-за которого многие думают, что рулетка бракованная, то он предназначен специально для повышения точности измерений. Как это достигается? При зацеплении ленты за выступ детали происходит ее оттягивание. В итоге замер производится с нулевой отметки, без учета толщины зацепа. Если необходимо измерить не наружную поверхность, а внутреннюю (например, оконного или дверного проема), то зацеп за счет люфта утапливается в полотно, что также позволяет произвести измерение с нулевой отметки. Наконечник может быть намагниченным, что также упрощает эксплуатацию прибора при работе с металлическими заготовками
2. Вырез на зацепе. Специальный вырез на металлической пластине предназначен для того, чтобы осуществить фиксацию полотна за шляпку гвоздя или самореза. Однако этот вырез можно использовать для вырисовывания окружностей разных размеров. Принцип применения выреза основывается на том, что первоначально следует вкрутить шуруп в центр будущего круга. По шляпке винта будет перемещаться зацеп с вырезом по кругу. После этого определяемся с диаметром будущего круга, и выдвигаем ленту на соответствующее расстояние с последующей фиксацией при помощи кнопки. В специальное крепление вставляется карандаш (если крепления нет, то карандаш можно зафиксировать при помощи скотча или изоленты, а можно использовать часть циркуля), и осуществляется черчение окружности. Заменить рулетка полноценный циркуль не способна, но когда необходимо получить окружность большого диаметра, то сделать это вполне возможно этим прибором
3. Указание длины корпуса прибора. При осмотре нескольких моделей рулеток можно увидеть, что на одних приборах указывается только общая длина ленты. На других моделях встречаются дополнительные обозначения, представленные цифровым значением в миллиметрах (с дополнительными стрелками в обе стороны). Такое обозначение означает возможность ориентирования не только на общую длину ленты, но еще и на расстояние корпуса. Удобство такого обозначения на корпусе проявляется вследствие исключения необходимости изгибания ленты для снятия показаний. При изгибе ленты происходит ускоренный ее износ, поэтому наличие обозначения длины корпуса является большим преимуществом, способным увеличить эксплуатационный ресурс инструмента
4. Зубья на зацепе. Кроме выступа в начале измерительного полотна, металлическая пластина имеет два зубца (если их нет, то можно сделать самостоятельно при помощи треугольного надфиля). Мало кто задумывается о том, для чего же они предназначены. Их назначение достаточно простое, и очень удобное. При помощи зубьев осуществляется нанесение царапин или отметок, что особенно удобно, когда осуществляется измерение большого расстояния короткой рулеткой

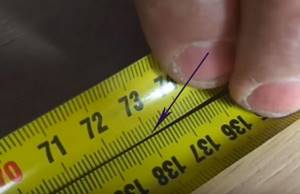

5. Разделение заготовки на части — очень часто после измерения рулеткой возникает необходимость разделить деталь на две или более частей. Многие делают это путем деления полученного значения на 2, или сколько нужно получить равных частей. Однако рулетка упрощает реализацию данной процедуры. Для этого необходимо расположить ленту так, чтобы она заканчивалась целым числом, то есть, если длина заготовки составляет 18 см, тогда нужно расположить ленту по диагонали, чтобы к краю прилегала отметка 20 см. После этого на значении 10 см делается отметка, позволяющая разделить заготовку пополам

Наличие встроенного фонарика позволяет осуществлять измерения в темное время суток или при слабом освещении, повышая тем самым точность измерений. Фонарик или подсветка освещает ленту, поэтому мастеру остается только записать показания.

Это интересно!
В конструкции рулеток могут применяться встроенные дисплеи, отображающие длину выдвинутого полотна из корпуса инструмента. Такие инструменты не только повышают точность измерений, но еще и очень удобны в применении, так как исключается необходимость считывания показаний.

Советы по эксплуатации

Использование рулетки подразумевает её постепенный износ. Некоторые проблемы могут быть вызваны несоблюдением правил эксплуатации, либо слишком частым использованием. Чтобы рулетка продолжала быть рабочим инструментом, нужно соблюдать некоторые нормы.

Следует избегать работы в дождливую погоду на открытом воздухе. Металлическое полотно быстрее начнет ржаветь при попадании влаги. Намоченная лента, скрученная в корпус, может покрыться следами коррозии. Буквально заржаветь, что скроет шкалы измерений. Коррозия, затронувшая пружину, также затруднит работу с измерительной лентой. Её станет сложнее вытаскивать, а рывки приведут к расшатыванию пружины.
