Токарный станок по дереву с копиром своими руками: видео

Классификация

Копир применяется в токарных станках по дереву и по металлу. Он существенно упрощает работу по шаблону и ускоряют производство.

По дереву

По дереву существуют следующие виды оборудования с копиром:

Классические, где в качестве режущего инструмента используется резец. Такие станки не подходят для крупного промышленного производства.
Копировальные с ручным типом управления.
Копировально-фрезерный станок. Применяется для обработки плоских и объемных заготовок.
Агрегаты с Числовым Программным управлением используются на серийном производстве для изготовления дорогостоящих изделий.

Станки с копиром имеют повышенный уровень точности и производительности по техническим характеристикам.

По металлу

По металлу классификация токарных станков аналогична. Есть классические модели, где заготовка закрепляется в планшайбе или патроне и обрабатывается резцом. Для изготовления изделий тиражами применяются копировальные станки.

Фрезеровочные типы станков используются для обработки плоских поверхностей и объемных заготовок. В промышленных масштабах применяется ЧПУ.

Как сделать копир для токарного станка по дереву?

электрический двигатель мощностью, приблизительно в 800Вт;
металлический вал с насадкой для смены распилочного полотна;
металлически профиль квадратного сечения, металлические уголки;
деревянный лист;
мебельные направляющие;
металлический маркер;
крепежные материалы.
сварочный аппарат, болгарка.

Для начала потребуется изготовить металлические направляющие.

Они позволят перемещать всю конструкцию копира в продольной плоскости. В данном случае используется два металлических уголка, которые переворачиваются вниз острой стороной. Между собой уголки свариваются на куски металлического профиля.

Такой подход позволяет обеспечить необходимую механическую прочность и исключить возможность прогибания направляющих под весом копира. На практике для изготовления продольных направляющих может подойти любой другой металлический профиль, главное, чтобы его механические параметры позволяли осуществлять поставленные задачи.

В данном случае для изготовления базы будущего копира использовался деревянный ящик и доска. Доска имеет размер, позволяющий перемещаться внутри ящика в перпендикулярной плоскости.

Для закрепления и последующего перемещения используются обычные мебельные направляющие.

К доске сверху крепится двигатель. В данном случае мощность электрического двигателя составляет 800Вт, а скорость 3000 оборотов в минуту. В зависимости от потребностей Вы можете применить двигатель с другими параметрами.

Далее на доске следует закрепить вал на таком расстоянии, чтобы ременная передача нормально соединяла два шкива, один из которых расположен на конце вала двигателя, а второй на конные вала распилочного полотна. Здесь применяется самодельный вал с одним подшипником.

Из металлического профиля квадратного сечения нужно изготовить П-образную конструкцию. В верхней части П-образной конструкции к горизонтальной планке приваривается специальный металлический держатель квадратного сечения. Длина держателя должна быть меньше длины маркера.

Для закрепления маркера в держателе на верхней пластине просверливаются отверстия. Поверх каждого отверстия наваривается металлическая гайка, в которую вкручивается болт. Двух болтов будет вполне достаточно для надежной фиксации. Регулируемый маркер очень удобен при смене распилочных дисков разного диаметра.

Устройство

Классическая конструкция токарного агрегата с копиром включает в себя 5 основных узлов:

Цельная станина их металла. Это основной элемент, к которому крепятся прочие узлы станка.
Передняя и задняя бабки. В них расположены привод, электромотор, коробка. Упорная бабка необходима для фиксации заготовки.
Электрический привод и мотор обеспечивают вращение заготовки.
Непосредственно для обеспечения качественной работы на станке имеется упор.
Ведущий и ведомый центры.

Непосредственно копир является съемной конструкцией.

Изготовление токарного станка

Самая примитивная модель токарного станка изготавливается из обычной дрели. Но это не единственное решение. Основные части будущего устройства:

станина;
передняя и задняя стойки (бабки);
электромотор;
ведущий и ведомый центры;
упор для инструмента.

Станина — это база для размещения всех элементов и механизмов. Поэтому она выполняется из толстого бруса дерева или металла. Передняя бабка надежно фиксируется на основании, на нее будет закрепляться деталь. В передней стойке размещается устройство, передающее движение от электромотора на ведущий центр и далее на деталь.

Задняя стойка (бабка) перемещается по направляющей на станине, она удерживает свободный конец заготовки. Между бабками размещается упор для инструмента. Бабки должны располагаться строго по единой оси.

Для станка, сделанного своими руками, подойдет электродвигатель мощностью 200 — 250 Вт, оборотистостью не более 1500. Если же планируется обрабатывать крупные детали, требуется более мощный двигатель.

На шкив электромотора надевается планшайба, которая фиксирует большие заготовки. Планшайба содержит острия, на которые набивается деталь. Противоположный конец детали фиксируется уголком.

Чтобы превратить обычный токарный станок в копировальный, требуется дополнительное устройство — копир.

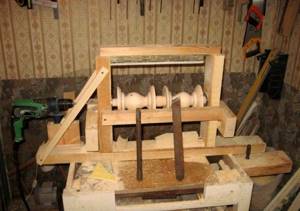

Самодельный токарно-копировальный станок своими руками с чертежами

Приобрести копировальный токарный станок промышленного изготовления не так дешево. Поэтому многие мастера предпочитают изготовить его в домашних условиях своими руками. При наличии определенных знаний и чертежа это сделать несложно. Возможности такого оборудования зависят от характеристик самого копира.

Необходимые инструменты

Токарю для изготовления оборудования понадобятся следующие инструменты:

ручной фрезер;
опора из фанеры или металла;
болты;
бруски упорные;
труба 2.5 см в диаметре, чтобы дать направление перемещений по площадке.

Основным инструментом при создании копировального токарного станка является фреза.

Элементы конструкции

Главные запчасти оборудования, которые должны быть в простейшем станке:

станина;
передняя и упорная бабки;
электродвигатель;
ведущий и ведомый центры;
упор для оснастки.

Наиболее простая модель делается из дрели.

Этапы изготовления

Алгоритм изготовления токарного агрегата, следующий:

По готовому чертежу необходимо изготовить станину посредством сварки. Она должна быть надежной и выдерживать различный уровень вибрации.
Затем установить электромотор. Оптимальный вариант – 200-250 Вт, рассчитанный на 1500 об/мин.
Закрепить на валу планшайбу.

Так получается основа стандартного станка. Затем следует изготовить непосредственно копир.

Создание копира

Основные принципы изготовления копира, который поможет увеличить производительность при создании одинаковых деталей:

понадобится ручной фрезер, а для его установки – поверхность из фанеры;
в фанерной площадке следует сделать отверстия для закрепления брусков;
бруски закрепить саморезами;
при изготовлении копира необходимо пользоваться уровнем, поскольку даже малая неточность может привести к значительным погрешностям при изготовлении изделия;
площадка должна без препятствий передвигаться по станине станка.

Установка элементов конструкции

После создания копира необходимо установить все элементы конструкции:

брусок поставить горизонтально, а на него саморезами прикрепить шаблон;
непосредственно конструкция должна быть изготовлена таким образом, чтобы при необходимости копир можно было откинуть или отодвинуть и станок использовать как стандартное токарное оборудование.

Горизонтальный брусок

Это важный элемент. Размер бруска в идеале 3х7 см. Он крепится к вертикальным подставкам на фанерной площадке при помощи саморезов.

Шаблон

Шаблон делают из фанеры. Крепят его на передней части бруса. Верхнюю платформу обязательно проверить на совпадение с осью непосредственно на шаблоне.

Кромки обязательно обработать шлифовальной машинкой, чтобы на них не было зазубрин.

Классическая конструкция

Промышленные станки обладают достаточно сложной конструкцией, особенно варианты исполнения с ЧПУ, которые могут проводить обработку в автоматическом режиме. Требуемое изделие можно получить и при применении копировального оборудования. Классическая конструкция представлена сочетанием следующих основных узлов:

Станина выступает в качестве основания и связующего элемента. Конструкция изготавливается при применении металла, отдельные элементы соединяются при помощи сварки. Станина может иметь различную высоту. Каждый мастер при изготовлении самодельной конструкции выбирает свою высоту.
Передняя и задняя бабка является также неотъемлемой частью станка. Передняя бабка используется для размещения коробки скоростей и привода, а также электрического мотора. Задняя бабка применяется для фиксации заготовки, за счет чего появляется возможность получения больших по длине изделий.
Основное вращение получает заготовка. Передается оно от электрического мотора через привод.
Упор для инструмента также позволяет проводить качественную обработку. Стоит обезопасить место резания, чтобы исключить вероятность получения травмы рук или попадания постороннего элемента.
Ведущий и ведомые центра, применяемые для закрепления заготовки.

Самодельный копир для токарного станка по дереву позволяет также проводить качественную обработку заготовок.

Изготовление своими руками

Промышленные варианты исполнения станков обходятся дорого. Именно поэтому многие рассматривают возможность сборки станка своими руками. Рекомендации по проведению работы следующие:

Для начала следует разработать или скачать чертеж, по которому будет проводиться сборка. Как правило, берется чертеж обычного токарного станка, который изменяется под установку копира.
Работы начинаются с создания станины. Для этого потребуются уголки, а также листы металла. Соединение отдельных элементов проводится при применении сварочного аппарата. Стоит учитывать, что винтовые соединения характеризуются меньшей жесткостью. Станина должна быть прочной и устойчивой к вибрации.
Основным узлом считается электрический двигатель. Для того чтобы повысить функциональность оборудования, проводится установка электрического двигателя с мощностью 200−250 Вт при 1500 оборотах в минуту. Если планируется проведение обработки крупных заготовок, то устанавливается более мощный мотор. Следует предусмотреть наличие защиты мотора от воздействия со стороны окружающей среды.
Для фиксации заготовки на выходной вал крепится планшайба. Она имеет несколько острых элементов, на которые она набивается. За счет острых элементов обеспечивается передача вращения, но фиксация проводится за счет задней бабки с центрами.

Больше всего внимания уделяется производству копира. Именно он отличает токарный станок от копировального.

Создание копира

Копир применяется для производства похожих изделий. За счет его применения существенно повышается показатель производительности. Среди особенностей, связанных с созданием копира, отмечают следующие моменты:

Основой для этого узла становится ненужный ручной фрезер.
Для расположения копира применяется площадка размером 20 на 50 см. Для крепления устройства создаются отверстия и устанавливаются бруски.
Для обеспечения обработки по всей длине заготовки площадка должна перемещаться вдоль всей станины.
Крепление брусков проводится при помощи саморезов. Они обеспечивают надежное крепление устройства.
При выполнении работ следует использовать уровень, так как даже незначительное отклонение от горизонтального положения приведет к существенным погрешностям.
На токарном станке устанавливается брусок в горизонтальном положении. Именно на нем будет крепиться шаблон. Крепление бруса проводится также при применении саморезов.
Конструкция создается так, что при необходимости можно отвести копир и использовать станок как обычное токарное оборудования.

Шаблон изготавливается из фанеры, он прикручивается к передней поверхности бруса. Верхняя поверхность ранее установленного бруса совмещается с осью шаблона.

Недостатки рассматриваемого устройства

У самодельного копировального станка есть довольно большое количество существенных недостатков. Примером можно назвать такую информацию:

Для перемещения поверхности с фрезерным механизмом требуется две руки. Это связано с тем, что подвижный элемент фиксируется плохо, перемещать его приходится обеими руками. При допущении ошибок во время производства конструкции подвижный элемент может перекашиваться и заклинивать.
Для повышения точности обработки проводится установка винтовой передачи.
Копир подходит для изготовления исключительно простых изделий. Примером будет то, что витые узоры на столбиках при применении подобного станка повторить будет невозможно.
Повысить универсальность устройства можно путем замены фрезы циркулярки.

Именно поэтому для налаживания производства сложных деревянных элементов рекомендуется устанавливать промышленные станки.

Особенности эксплуатации и техника безопасности

Принцип работы копировально-токарного оборудования прост:

в горизонтальном положении зажимается заготовка будущего изделия;
запускается станок, который вращает заготовку вокруг оси;
резец снимает с заготовки лишнюю древесину, придавая ей необходимую форму.

Чтобы избежать травматизма при работе необходимо соблюдать основные правила техники безопасности:

Не выставлять и не снимать заготовку с работающего оборудования.
Не облокачиваться и не прижиматься к станку во время работы.
Стружку удалять только специальной щеткой.
При работе станок не должен оставаться без присмотра.
Мастер должен работать в защитных очках, чтобы стружка не попадала в глаза.

Токарный агрегат с копиром успешно используется как на крупных серийных производствах, так и в домашних мастерских для изготовления одинаковых изделий. Такой станок можно изготовить самостоятельно, имея ненужный ручной фрезер, лист фанеры и горизонтальные бруски определенного размера.

Копир для токарного станка

Основой копира будет служить ненужный ручной фрезер. Его размещают на поверхности из фанеры 12 мм, размер площадки 20 х 50 см. В площадке проделывают отверстия для крепежа и фрезы, а также установлены упоры — бруски для фиксации фрезы. Фрезер размещается между фиксаторами и закрепляется парой больших гвоздей.

Отдаленная часть площадки перемещается вдоль станины по направляющей — трубе. Концы ее фиксируют в брусках из дерева. Бруски прикрепляются к станине саморезами. При фиксации трубы необходимо использовать уровень и совместить ось трубы с центром станка. Перед установкой на трубу надевается пара брусков с отверстиями, легко передвигающиеся по направляющей. К брускам прикрепляется площадка, на которой размещен фрезер.

Второй важный элемент устанавливается своими руками непосредственно на токарном станке — брусок в горизонтальном положении, на который будут прикрепляться шаблоны. Подойдет брус 7 х 3 см, к вертикальным подставкам он крепится саморезами. Подставки прикручиваются к станине. Верхняя поверхность бруска должна четко совпадать с осью станка.

Когда копир не используется, брусок демонтируют, площадка с фрезером отводится назад и станок превращается в обычный токарный.

Упор выполняется из толстой фанеры и прикрепляется к рабочей поверхности. Фактически упор играет роль копира в данной конструкции. Он закрепляется вертикально, к торцу рабочей поверхности фиксируется на переходный брус из дерева. Копир можно снимать, он устанавливается на подставку саморезами. Подставку же необходимо зафиксировать жестко, без возможности снятия.

Шаблоны выполняются из фанеры, с помощью саморезов они прикручиваются к передней поверхности бруска. Верхнюю поверхность бруса следует совместить с осью шаблона.

Минусы предложенной конструкции

Рабочую поверхность с фрезером приходится перемещать обеими руками, так как во время работы она перекашивается и заклинивает;
копировать можно только достаточно простые элементы, например, невозможно повторить витые узоры на столбиках;
для перемещения резака удобнее предусмотреть винтовую передачу;
а фрезу лучше заменить циркуляркой, такое устройство получится более универсальным.

Видеоролики с демонстрацией работы самодельных токарно-копировальных станков:

Источник

Недостатки рассматриваемого устройства

Наравне с многочисленными достоинствами, копир имеет небольшие недостатки. Среди них:

Рабочая поверхность направляется руками, потому что при работе она может заклинить или перекоситься.
Копировать возможно несложные детали.
Для перемещения инструмента рекомендуется выбирать винтовой тип передач.
Для универсальных качеств фрезу рекомендуется заменить на циркулярную пилу.

Таким образом, для копирования сложных деталей лучше устанавливать промышленные виды оборудования. В мастерские подойдут самодельные варианты.

Классификация токарных станков

Токарные станки многие решают выбрать для покупки и установки в собственной мастерской по причине возможного их применения при изготовлении изделий цилиндрической формы. Существует довольно большое количество различных моделей, разделить их можно на несколько групп:

Классическое оборудование, когда заготовка располагается в патроне или планшайбе. В качестве режущего инструмента применяется резец. Заготовка может вращаться с различной скоростью. Однако оборудование не подходит для массового производства.
Копировальные станки могут применяться для работы по шаблону. За счет применения шаблона можно упростить задачу по изготовлению однотипных изделий. Для мелкосерийного производства подходит аппарат с ручным управлением, так как он имеет низкую стоимость и прост в применении.
Фрезеровальные станки сегодня встречаются крайне часто. Это связано с тем, что они получили широкое применение в области производства корпусных и плоских деталей из дерева и металла. Встречается и токарно-фрезерный станок по дереву, который может применяться для выполнения различных операций.
Модели с числовым программным управлением. При массовом производстве или изготовлении дорогих изделий может применяться оборудование, которое имеет блок ЧПУ. Однако применение копира существенно снижает себестоимость изделия.

Копировальное устройство для токарного станка по дереву обладает весьма привлекательными характеристиками, за счет чего их стали устанавливать в частных и других мастерских.

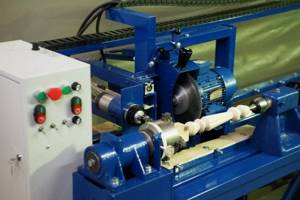

Станок по дереву Proma DSL-1200

Рассматриваемая модель предназначена для обработки деревянных изделий, которые могут применяться в качестве декоративных элементов. Отличительной чертой конструкции специалисты называют наличие двух резцов:

Первый предназначен для обработки заготовок цилиндрической формы, за один проход можно снимать более 10 мм. За счет первого резца можно получить круглую заготовку, как и на обычном токарном станке.
Второй резец предназначен для работы по копиру. Именно он позволяет изготавливать различные изделия по копиру.

Эта модель станка может применяться для работы с большими заготовками. Для этого конструкция оснащается люнетом, который крепится на штанги, выступающие в качестве направляющих. Установленная планшайба позволяет обрабатывать многогранные изделия.

Основные характеристики модели:

Установленный электрический двигатель работает от трехфазной сети с напряжением 380 В. Именно поэтому станок не приобретается для установки в частной мастерской.
Максимальная длина заготовки составляет 1200 мм.
Компоновка представлена сочетанием двух колон, между которыми размещается заготовка. Отметим, что станок обладает компактными размерами, за счет чего он не занимает много места в мастерской.

Недостатком этого предложения, как и многих других, можно назвать довольно высокую стоимость.

Копировальное оборудование в деревообработке

Многие любители столярного дела, постепенно расширяя свою инструментальную базу и совершенствуя навыки, приходят к мысли собрать копировальный токарный станок по дереву своими руками. Ведь с помощью этого устройства возможно изготовить точную копию любой детали мебели и выполнит реставрационные работы.

Примечание! В большинстве случаев, конечно, основной фактор, побуждающий людей «изобретать велосипед», является высокая цена на готовое фабричное изделие.

Принцип работы на копировальном станке для древесины довольно прост:

Заготовка необходимого размера зажимается в горизонтальном положении .
Запускаем устройство , принуждающее заготовку вращаться вокруг своей оси.
В свою очередь, также подвижный резец снимает лишнюю древесину, превращая болванку в изделие нужной формы .

Подобные изделия можно получить, работая на копировальном оборудовании

Конструктивно копировальное устройство для токарного станка по дереву представляет собой целый ряд деталей, соединенных друг с другом, так что поработать будет над чем.
