Долбежный станок по дереву своими руками

Особенности долбежного устройства

Профессиональные и самодельные станки имеют схожую, относительно простую конструкцию, в которой реализуется один из двух принципов выполнения реза:

с помощью подвижного рабочего инструмента на неподвижной столешнице;
путём подачи детали на подвижных салазках к режущему органу.

По расположению инструмента по отношению к обрабатываемой детали:

параллельно столешнице, рез происходит в горизонтальной плоскости;
перпендикулярно к столешнице, с движением сверла в вертикальной плоскости.

Как правило, при самостоятельном изготовлении долбежного станка режущий инструмент крепится к двигателю напрямую или через ременную передачу, располагается в горизонтальной плоскости, параллельно основанию. В более профессиональных исполнениях или самодельных станках на основе пресса, фрезерного или сверлильного станка рабочее устройство имеет вертикальный ход по отношению к основанию.

Основные элементы режущей части инструмента для долбежного станка

Принцип работы

По назначению долбёжные станки делятся на два типа: стандартные и специализированные. Стандартные долбежные станки – это универсальные агрегаты, с помощью которых можно осуществлять самые разнообразные операции. Специализированные устройства предназначаются для обработки сложных деталей – пуансонов, зубчатых колёс и прочего.

Станки приводятся в действие с помощью привода. Он может быть оснащён тремя различными типами механизмов:

кривошипным;
гидравлическим;
с вращающейся кулисой.

Основной обрабатывающий инструмент – полый металлический резец (долото) со сверлом квадратного сечения внутри. Он закреплён на вертикальном движущемся ползуне. Каретка позволяет высверливать в заготовке ровные пазы очень больших размеров.

Принцип работы долбежного станка двухрежимный. В случае простого режима обработка производится многократным прикосновением резца к заготовке в различных точках одной плоскости. Так, например, высверливается ряд параллельных отверстий одинакового диаметра и глубины. Станок с простым режимом работы можно изготовить вручную.

При сложном режиме обработка заготовки производится в различных плоскостях, с многократными поворотами каретки с резцом в различных направлениях, под разными углами. Таким образом можно высверливать пазы и углубления в труднодоступных местах детали. Агрегаты, работающие в сложном или комбинированном режимах, изготавливаются только с помощью профессионального оборудования. Дома самостоятельно изготовить такую установку практически нереально.

Строение и принцип действия долбежного станка

Самодельный долбежный станок состоит из следующих основных частей:

основание, на котором устанавливается подвижная платформа для крепления столярных заготовок;
электродвигатель мощностью до 2 кВт;
вал – на одном конце устанавливается ременная передача к двигателю, на другом — патрон под исполнительный вращающийся инструмент (долбяк, сверло, фреза);
держатели деталей, тиски;
рычаги для подъёма/опускания и регулировки движения стойки;
кнопка включения/выключения;
дополнительные опции, в зависимости от рабочих задач.

Общая схема устройства долбежного станка

В основе принципа работы самодельного долбежного агрегата – возвратно-поступательное движение вращающего сверлильно-долбежного инструмента. Процесс изготовления отверстий в деревянных деталях происходит по следующей схеме:

заготовка устанавливается на стойке и надёжно закрепляется тисками;
сверло (резак) закрепляется в патроне вала, мотор запускается;
при подвижной конструкции рамы, заготовка подаётся на сверлильный (долбежный) инструмент, который проделывает отверстие нужных параметров и конфигурации.

Чтобы получить паз вытянутой формы, заготовку перемещают перпендикулярно сверлу, просверленные отверстия совмещаются в единую выборку. Ход долбяка, который можно регулировать, определяет размер выборки.

Делаем паз вытянутой формы

Станок из фрезера

Для изготовления самодельного долбежника за основу можно взять ручной фрезер. Такая модель по своим функциональным возможностям уступит заводским станкам. Но с помощью этого фрезера можно будет нарезать шипы, пазы и профилировать плоскости или кромки.

Для изготовления долбежного станка своими руками мы соорудим опорную площадку. Чтобы подобрать ее размеры, ориентируемся на габариты деталей, которые планируется обрабатывать в будущем. Оптимальный размер – 530х400 или 400х400 мм. Для изготовления площадки подойдет любой кусок металла или МДФ, но ДВП и ДСП для этого не подходит. Лист должен быть толщиной 10–12 мм.

Дальше по центру пластины нужно разметить отверстие под фрезу и поперечные гнезда под болты для фиксации инструмента. Отверстие для фрезы должно быть чуть большего размера, чем сам инструмент, чтобы мог сохраняться свободный обзор рабочей зоны. Сам фрезер фиксируется снизу пластины при помощи болтов, отверстия под них предусматриваются на опорной подошве инструмента еще на заводе.

Удерживающими площадку направляющими отлично послужат бруски дерева 30х30 см – лучше брать твердые породы. Если будет применяться крупногабаритный фрезер, будет резонно использовать металлопрофиль с квадратным сечением или бруски большего размера – 30х90 см.

В конструкции этого станка не предусмотрен ограничитель хода фрезы – для его обустройства конструкцию нужно значительно усложнить. Рациональным решением будет использование в роли ограничителя струбцин, которые устанавливаются на деталь, которая будет обрабатываться. Струбцины используются по очень простой технологии. Фрезер следует сдвинуть таким образом, чтобы фреза располагалась на краю отверстия. После этого струбцину крепим в упор к площадке, а дальше фрезер передвигается на противоположную сторону отверстия. Потом мы устанавливаем вторую струбцину.

Источник

Инструменты для долбежного станка

Выбирать тип оборудования, инструментов и расходных материалов следует исходя из планируемых объёмов работ. Начинающим мастерам проще и удобнее пользоваться обыкновенными свёрлами. Опытные столяры используют в своей работе профессиональные долбежные резцы и свёрла – они позволяют получить более качественные и точные гнёзда в мебельных элементах, дверных конструкциях.

Набор фрез для долбежного станка

Электропривод самодельного пазовального станка

В качестве электрического привода вращающего фрезу можно использовать различные инструменты: электродрель, угловую шлифовальную машину (болгарку), ручной фрезер или электродвигатель.

Рассмотрим достоинства и недостатки различных вариантов приводов на самодельный долбежный станок:

Долбежно-пазовальный станок по дереву с электродрелью. Самый простой и материально выгодный вариант это сделать агрегат на основе электродрели. Преимущества такого выбора это низкая стоимость и легкость монтажа дрели. Из недостатков следует отметить низкую скорость работы ввиду относительно низких оборотов. Не эффективна для выемки пазов большой глубины, но хорошо себя зарекомендовала себя при снятии фаски и при работах не требующих большой мощности.
Ручной фрезер по сути предназначен для такого типа работы, а при закреплении на станине его функционал значительно расширяется. Затраты в таком случае будут немного больше, так как стоимость такого инструмента превышает стоимость дрели. Из преимуществ стоит отметить более высокие обороты режущего инструмента, и следовательно более высокую продуктивность.
Применение УШМ (болгарки). Преимущества применения угловой шлифовальной машины это высокие обороты и устойчивость деталей инструмента к боковой нагрузке на вал. Недостатком является крепление фрезы на вал, зачастую приходится использовать переходник.
Самодельный долбежный станок по дереву с электродвигателем. Преимущество электродвигателя это хорошая производительность за счет высоких оборотов. Недостаток сложность крепления и применение дополнительных деталей: ремень, шпендель и других.

Изготовление станка своими руками

Существует множество вариантов исполнения долбежного станка по дереву своими руками. Каждый мастер выполняет приспособление в соответствии с имеющимися запчастями, умением и потребностями.

Общая схема станка

При любом выборе сначала полезно составить чертежи будущего оборудования с выверенными размерами. Габариты установки должны соответствовать рабочим задачам и помещению. Не рекомендуется делать слишком большую станину, если не планируется обрабатывать крупные детали – за массивным рабочим местом неудобно работать с мелкими деталями и контролировать процесс.

При нечастых потребностях в долбежном устройстве целесообразно изготовить его в съёмном или переносном виде. На одном столе можно совместить несколько видов самодельных приспособлений (сверлильное, режущее и т.д.). Головка инструмента монтируется и снимается при необходимости, не загромождая рабочую поверхность станка, в небольших мастерских.

Станок со стационарным сверлом

Простейший вид самодельного приспособления из подручных материалов, которые всегда есть в домашней мастерской:

швеллер;
двигатель от старой бытовой техники;
металлические уголки;
толстая фанера;
болты, гайки.

Последовательность изготовления:

Перпендикулярно рабочей поверхности стола установить кусок швеллера – он будет базой для перемещения платформы.
Сверху на задний край швеллера прикрепить мотор, на передний — приварить металлическую планку, длина которой равна ходу каретки.
На края планки приварить металлические уголки.
Перпендикулярно нижнему уровню платформы установить второй верхний, собранный по тому же принципу.
Соединить уровни между собой через сварной шов по уголкам.
Из фанеры вырезать подложку для платформы.
Обрабатываемую деревянную заготовку зафиксировать с помощью струбцин или тисков.
Перед началом работ рельсы смазать солидолом для обеспечения плавного хода.
Подключить электропроводку к мотору.

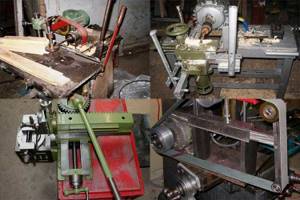

Сборка долбежного станка

Станок из ручного фрезера

Для изготовления долбежного станка в домашних условиях многие столяры предпочитают использовать ручной фрезер – подвижный рабочий инструмент имеет ряд преимуществ, по сравнению с жёстким креплением. Хороший обзор рабочей поверхности и возможность его перемещения расширяют функциональность устройства и позволяют контролировать глубину выборки.

Общая последовательность работ по изготовлению:

Делаем долбежный агрегат своими руками

Из листа фанеры толщиной около 10 мм вырезать прямоугольник по размерам фрезера.
Под ручки подложить деревянные брусья и закрепить саморезами.
Жёстко зафиксировать фрезер, прижав его к основанию металлическими штырями. Использовать уровень для правильной фиксации инструмента.
На другом фанерном основании закрепить рычаг движения и регулировки глубины фрезеровки.
На станине на металлические уголки установить направляющие для перемещения фрезера.
Соединить узлы агрегата в единую рабочую цепь.
Деревянную деталь для столярной обработки выставить на требуемом уровне, подложив бруски и зафиксировать с помощью тисков.
Подключить аппарат в сеть.

Долбежный станок по дереву предназначен для выполнения канавок, пазов и других отверстий. Ручное выполнение этих операций требует от столяра повышенных усилий, времени, а добиться требуемого уровня точности и аккуратности выполнения работы довольно сложно.

Самодельное оборудование не подойдёт для открытия мебельного цеха, но вполне покроет потребности домашнего мастера. При наличии навыков сварочных и токарных работ можно собрать сверлильно-долбежное устройство своими руками из подручных материалов и приспособлений.
