Двухрядная картофелесажалка для минитрактора своими руками фото, видео

Аналоги

В связи с тем, что средняя цена на картофелесажалки может достигать 30 тысяч рублей, не каждый владелец земельного участка готов потратить такую сумму на нехитрый аппарат. Изготовить это устройство самостоятельно довольно просто. Как сделать это грамотно? Самый распространённый способ сборки данного оборудования осуществляется по следующему алгоритму: 1. В качестве базы картофелесажалки используется металлическая рама. Она изготавливается из отрезков трубы с сечением 40х40 мм. Стальные заготовки свариваются между собой, образуя раму с продольными лонжеронами. 2. Каркас оснащается элементами крепления для установки рабочего оборудования. В передней части привариваются такие компоненты, как фиксирующая вилка, кронштейн для заделывающих дисков и приспособление для колёс. В качестве оси моста используется прочнаятруба круглого сечения с приваренными по её краям подшипниками. 3. Осуществляется монтаж клубнепроводящего элемента. Для этого используется труба приличного диаметра, не менее 10 сантиметров. Сверху к не приваривается цепочный транспортёр, перемещающий клубни, ав нижней части—сошники, отвечающий за формирование борозды. 4. Из жести или тонкого металла изготавливается ёмкость для семенного материала. Не стоит выбирать толстостенную сталь, так как это сильно утяжелит конструкцию. 5. К раме привариваются заделывающие диски и устанавливается колёсная пара. Получившийся механизм готов к испытаниям и последующему использованию.
Самодельная картофелесажалка— это один из самых популярных видов оборудования, которое предназначено для успешного ведения фермерского хозяйства. Большинство нынешних владельцев земельных участков предпочитает использовать агрегаты, сделанные собственными силами и средствами. Изготовление этого устройства не требует профессиональных навыков в инженерной области и по силам каждому пользователю мини-трактора. Самодельный аппарат помогает справиться с приличными объёмами работ и по производительности практически не уступает моделям, выпущенным промышленным способом.

Для более детального изучения вопроса необходимо просмотреть видео создания картофелесажалки для минитрактора своими руками:

Как собрать двухрядную картофелесажалку самому

Сборку картофелесажалки для мини-трактора надо начинать с установки рамы. Ее изготавливают из швеллера №8. К раме крепят два лонжерона для приваривания последующих деталей и укрепляют их тремя поперечинами.

Подробный чертеж картофелесажалки для минитракотора

В передней части лонжеронов к ним приваривают крепления, с помощью которых сажалка будет цепляться к трактору. Затем лонжероны усиливают двумя наклонными металлическими брусами, к которым впоследствии приварится бункер для посадочного материала. Снизу к раме необходимо прикрепить плужок, или сошник, ось для одного колеса.

Чертеж картофелесажалки для минитрактора и мотоблока

Емкость для картофеля изготавливается из кусков фанеры толщиной не менее 1,5см. Сначала выпиливаются детали нужной формы и размера, затем соединяются между собой металлическими уголками. Фанеру пропитывают олифой и красят водоэмульсионной краской. Изнутри ее можно обить смягчающим материалом, например, резиной во избежание повреждения клубней.

Покупная картофелесажалка для минитрактора на фото

Под тару для картофеля прекрасно подойдет бак от стиральной машинки. Колеса для сажалки лучше сделать широкими, для того чтоб не затаптывать рыхлую землю. Роль сеялки будет выполнять металлическая труба с отверстием не меньше 10 см. Также нужно предусмотреть рабочее место для помощника, который будет следить за процессом.

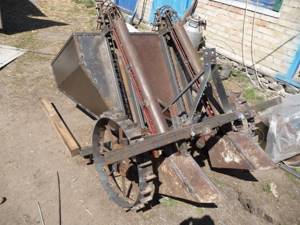

Фото самодельной двухрядной картофелесажалки

Также почитайте:

Теперь вы знаете, как делается самодельная картофелесажалка для минитрактора своими руками. Видео и чертежи из этой статьи помогут вам соблюсти точные размеры, с учетом модели вашего мини-трактора. Чаще всего картофелесажалки делают для трактора Т-25 или МТЗ -82, поэтому учитывайте и вы модель основного оборудования.

Как сделать картофелесажалку к мотоблоку своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельной картофелесажалки к мотоблоку, а так же посмотрим видео испытаний сажалки при посадке картофеля в грунт.. Посадка картофеля, как вы знаете мероприятие довольно трудозатратное, но с недавних пор этот процесс становится все более рационализированным за счет умения мастеровых ребят применять механизмы на садово-огородном поприще) Таким образом из обычного металлолома автор собрал самодельную картофелесажалку и агрегатирует ее совместно с мотоблоком. Теперь сажать картофель стало намного проще, засыпал картошку в бункер сделанный из бака от стиральной машинки «Волга-8» и на первой передаче мотоблок тянет агрегат. Высевающий аппарат приводится в действие за счет движения колес сажалки, на вал которых установлен вал с звездочкой, а на цепи находятся чаши которые захватывает клубни и подают в направляющую трубу, откуда они попадают в грунт и засыпаются поворотными дисками создавая борозду.

Рама картофелесажалки сварена из профтрубы 40х40х2 мм, 40х20х2 мм, колеса с грунтозацепами самодельные, в качестве приводного вала обычная шпилька на 18, бункер -это бак от старой Советской машинки днище которой имеет конусное основание.

Материалы

цепь
звездочка 2 шт
стальная проволока 6-8 мм
колеса с грунтозацепами 2 шт
проф-труба 40х40х2 и 40х20х2 мм
бак от стиральной машинки
диск 2 шт

Инструменты

сварочный инвертор
УШМ (болгарка)
дрель
комплект гаечных ключей
умелые руки)

Пошаговая инструкция сборки картофелесажалки к мотоблоку своими руками.

Первым делом следует ознакомиться с схемами устройства и работы картофелесажалки.

Расчеты звезд и колес.

Рама сварена из проф-трубы, на нее установлены подшипники с валом на котором установлена звездочка .

Чертеж чаш для подъема клубней картофеля и подачи их в направляющий раструб.

Расстояние между чашами порядка 27 см -это расстояние будет и между посаженным картофелем.

Бункер сделан из обычного бака от стиральной машинки.

Дополнительно в задней части устанавливается окучник, чтоб присыпать землей посаженный картофель.

Принципиальная схема работы высевающего аппарата.

Схема подсоединения сажалки к мотоблоку.

Видео посадки картофеля сажалкой.

Характеристики двигателя

Сама картофелесажалка относится к полунавесному оборудованию и не имеет двигателя. Однако силовой агрегат присутствует в транспортном средстве, которое перемещает данное приспособление. Для среднего класса механизмов по высаживанию клубней установлен целый ряд требований к мотору. Сюда следует отнести

мощность двигателя, которая должна быть в пределах от 10 до 14 л.с;
рабочий объём цилиндров должен составлять —0,45 л;
скорость вращения коленвала — 3000 об/мин.

Уровень затрачиваемого топлива должен составлять около 255-265 г/кВтч. Именно такой показатель расхода позволит фермеру наиболее рационально выполнять работы научастке с площадью до 30 соток.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

Рама

рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
резервуар (бункер) для клубней картофеля;
шестерни, которые будут приводить весь механизм посадки в действие;
стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda — описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А — представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Как сделать сажалку для картофеля своими руками.

На рисунке предоставлена схема сажалки для картофеля.

Как видно из рисунка сажалка состоит из деталей:

Ручка тележки.
Бункер.
Металлические диски с грунтозацепами.
Щиток колеса.
Кронштейн.
Колесо с выемками.
Ось для установки колеса.

Бункер сажалки можно изготовить из фанеры или из любой конусообразной ёмкости, на дне бункера нужно сделать отверстие размером чуть больше размера клубней. Бункер крепится к раме сажалки.

Колесо дозатор можно изготовить из двух кусков толстой фанеры, по окружности колеса на равномерном расстоянии нужно сделать выемки под клубни.

С обеих сторон колеса дозатора крепятся металлические диски с грунтозацепами.

Чтобы клубни раньше времени не выпадали из колеса, в передней части колеса устанавливаем защитный щиток.

Самодельная сажалка для картофеля имеет довольно простую конструкцию, но в то же время такая конструкция имеет свои недостатки, для посадки желательно использовать клубни одинакового размера, слишком крупные клубни могут застревать в отверстии бункера, а слишком мелкие будут проваливаться сразу по нескольку штук. Поэтому эта сажалка больше подходит для клубней средних размеров, в таком случае картофелины будут равномерно проваливаться из бункера в колесо дозатор и не будут застревать в выходном отверстии бункера.

Популярные статьи из этой рубрики

Как сделать умывальник из канистры

Как сделать инкубатор своими руками в домашних условиях

Как сделать инкубатор из холодильника

Как сделать кормушку для кур

Рукомойник из пластиковой бутылки

Инструкция по эксплуатации

Рекомендации по использованию картофелесажалок достаточно похожи между собой, отличаясь лишь в незначительных моментах. Нельзя засыпать в бункер для клубней большего количества плодов, чем заявлено в технических характеристиках агрегата. Нельзя перевозить картофелесажалку, загруженную полностью.

Перед началом работы, нужно удостовериться, что колея колес минитрактора и картофелесажалки полностью совпадают.

Нужно производить предварительную подготовку почвы, перед тем, как использовать на ней картофелесажалку. Имеется ввиду, что земля должна быть вспахана, рыхловатой структуры.
После прохождения первого ряда, нужно отрегулировать степень погружения сошников, глубина закладки клубней картофеля, а также расстояние между ними.
Нужно проводить осмотр рабочих узлов агрегата каждые 8 часов беспрерывной работы.
После завершения работ, агрегат нужно привести в нормальное состояние, т.е. очистить его от грязи, остатков растительности и т.д.
Кроме того, нужно произвести осмотр крепежных соединений. При необходимости нужно подкрутить болты, а также проверить состояние колес.
Если вы не будете пользоваться картофелесажалкой какое-то время, то необходимо снизить давление в шинах, а также снять роликовые цепи, которые находятся на высаживающих аппаратах.

Как мы видим, эксплуатация агрегата довольно проста в исполнении, ничем не отличаясь от рекомендаций для прочих технических средств.

Назначение и картофелесажалки

Современная картофелесажалка для минитрактора представляет собой навесное устройство, которое крепиться к трактору. Сегодня на рынке этой продукции, представлен большой модельный ряд этих устройств. Основное отличие этой техники, это производительность труда.
Цена на эти модели тоже различна и напрямую зависит от производительности. Сегодняшние модели картофелесажалок можно разделить на виды:

Маленькие сажалки. Их в основном используют с мотоблоком.
Картофелесажалки для минитрактора. Эти приспособления используют с трактором, и они бывают одно- и двурядные.
Картофелесажалка для тракторов средней мощности. Они бывают трех и четырехрядными.
Картофелесажалка для тяжелых тракторов. Эти устройства бывают шестирядными и более.

Выбирать, какая из них нужна вам стоит, опираясь на масштаб предстоящей работы, а так же вида вашего трактора (его мощность, модель). Для небольшого аграрного хозяйства вполне может подойти картофелесажалка для минитрактора, а для больших хозяйств с огромными площадями земли используют более мощные модели.

Картофелесажалка для минитракторов 2MBS-1

Производитель этой картофелесажалки Xingtai. Максимальная мощность этой техники 4,8 км/час. Она однорядная и глубина посадки клубней такой техникой ровна 80-120 мм. Имеет две емкости, одну для семенной картошки, вторую для удобрений. Удобрения вносятся в почву одновременно с посадкой. Ящик для картофеля равен 40 кг, для удобрений 25 кг. Шаг посадки между клубнями будет равен 250-270 мм. Эффективность производительности труда равна 0,1-0,3 га в час. Минитрактор для такой сажалки нужен мощностью 12-18 л.с. Эта картофелесажалка имеет вес равный 105 кг.
Цена на такую технику ровна от 17000- 19000, по России. Если покупать прямо у производителя, то и цена будет меньше. Фирмы, которые занимаются специализированной техникой, делают свою накрутку, которая включает в себя дополнительные расходы на доставку и другие расходы.

Картофелесажалка для мотоблока

Автоматизированные картофелесажалки используют различные типы конструкций. Они бывают:

Ложечковые. Своеобразные ложечки прикреплены к ленте или ремню типа конвейерного, который формирует широкое междурядье и одновременно с посадкой картофеля может использоваться для обработки почвы удобрениями или другими средствами. Благодаря ложечкам пропусков в посадке клубней практически не бывает.
Ременные. Посадка клубней происходит с помощью ремней с углублениями. Основное преимущество плоскоременной конструкции – бережное обращение с клубными, которые, даже будучи проросшими, практически не повреждаются.
Накалывающие конструкции применяют для посева нарезанного картофеля.

Процесс изготовления

Принцип работы механизма несложен. Устройство состоит из следующих частей:

1 – конвейер для подачи картофеля. В данной ситуации — это цепь с ложечкоподобными захватами, размещенными на равном расстоянии друг от друга. Это расстояние определяет интервал посадки. Клубни поступают из бункера (5) и попадают в борозду. Борозду проделывают плугом-сошкой (4). Всю конструкции крепят на раме (3), на которой может быть установлен дополнительный бункер (2), подходящий и для внесения удобрений. Рама с помощью специального устройства соединяют с мотоблоком. Сам конвейер вращается приводными колесами (6), оснащенными специальными устройствами для сцепки с грунтом. Клубни засыпаются грунтом и окучиваются с помощью пары дисков (7).

Для изготовления двухрядного устройства нужен швеллер (квадратная труба) номер 8. Чтобы соединить элементы конструкции, понадобится стальной уголок и болты.

Резиновые колеса для картофелесажалки – не лучший вариант из-за возможной пробуксовки. Желательно использовать металлические колеса из гнутого металлопрофиля шириной не меньше 15 мм, на которые наварить специальные поперечные полоски для сцепления с грунтом. Спицы можно изготовить из любых стальных полос или труб. Втулку соединяет с приводной осью сваркой.

Обязательно требуются звездочки и цепи от транспортера или комбайна (цепь от велосипеда или мотоцикла не подойдет – порвется). Ложечкообразные захваты можно сварить из стального прута и сваркой же закрепить их на звеньях цепи.

Сошки-плужки делают из уголка и стальной полоски, а диски для окучивания лучше взять готовые – со списанной сельхозтехники. Во всей конструкции картофелесажалки именно диски – очень важный элемент: именно благодаря им картофельная грядка получается аккуратной, а клубни не утапливаются больше чем надо.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
Один человек садится на сиденье, расположенное на картофелесажалке, а второй — либо на минитрактор, либо на мотоблок (см. ).
Движение должно осуществляться со скоростью не более 1 км/ч.
Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Советы и рекомендации

Так как уборка урожая проводится на низких скоростях движения, то мотоблоки с бензиновыми двигателями не всегда обладают необходимой мощностью для данного процесса. Чтобы выкапывать картошку механизированным способом надо иметь МБ с мощностью от 6 л.с. либо с дизельным двигателем, который обеспечивает необходимый крутящий момент на низких оборотах.
Для увеличения сцепного веса на штангу спереди мотоблока навешивают груз массой не менее 50 кг.
Для облегчения работы агрегата картофель садят максимально длинными рядами
Перед сбором урожая механизированным способом необходимо с участка скосить и удалить овощную ботву.
В вибрационных картофелекопалках глубина выкапывания изменяется стойками опорных колес. При укорачивании стоек глубина заглубления рала увеличивается, при удлинении – уменьшается. Скорость очистки овощей регулируется изменением оборотов двигателя привода.
При использовании механизированного сбора овощей максимальный процент собираемого урожая (до 95%) осуществляется на участках, посадка на которых так же была произведена механизированным способом.

Принцип работы устройства

Не сложный принцип работы

Картофелесажалка для минитрактора своими руками не будет уступать покупным вариантам, если будут учтены все особенности от выбора материалов до принципа работы всех механизмов. Работа такого устройства основывается на простом взаимодействии двух звезд и цепи с лопастями:

Во время движения устройства, вращаются колесная ось.
На колесной оси установлена звезда (как на старых отечественных комбайнах), которая также вращается.
Вертикально, над одной звездой имеется и другая. Между ними расположена цепь с лопастями, которая во время движения захватывает и раскидывает клубни.

Также можно сделать и диски, которые будут прорывать канавы по определенной ширине колеи. К тому же, сама емкость, где перевозится картофель, может быть выполнена в любом объеме, который захочет ее владелец. Ограничения присутствуют только в наличии материала и желаниях человека.

Правила конструирования

Прочная конструкция

Лучше всего заниматься конструированием устройства по уже готовым чертежам, где уже есть все необходимые размеры и выполнен сам эскиз аппарата. Дело в том, что большая часть устройств, которые можно увидеть на видео, которые сняли аграрии – подойдут для любого транспортного средства. Картофелесажалка для трактора Т 40, Т80 (82), Нева, Салют и др. марок и моделей, собирается с учетом одних и тех же особенностей

Чаще всего, сборка устройства проводится так (однорядный или двухрядный тип устройства не важно):

К раме устройства, которой служит швеллер №8, приваривают 2 лонжерона. Укрепляется конструкция поперечными ребрами.
К передней части лонжеронов приваривают крепления, с помощью которых устройство будет связано с трактором Т 40, Т 80, МТЗ и т.д.(несмотря на многофункциональность аппарата, возможность присоединения его к трактору лучше пересмотреть/доработать).
К лонжеронам приваривают 2 металлические полосы шириной в 25-30 мм. Длина берется с размеров на чертеже. Располагают их под углом.
К другому концу металлических полос приваривают бункер для посадочного материала.
В нижней части рамы приваривают плуг или диски.

Емкость для картофеля можно изготовить, как из металлических листов, так и из фанеры.

Главное, чтобы конструкция была прочной, но, не тяжелой. Работать легче с деревом, толщина которого не больше 1,2 см. По имеющимся чертежам и указанным в них размерам, необходимо выпилить стенки резервуара и соединить их в одну конструкцию, закрепив на углах металлическим уголком. Во избежание повреждения картофеля, с внутренней стороны резервуара можно расположить поролон или другой смягчающий материал.

В качестве колес аппарата можно взять из газового баллона, отрезав от него 2 поперечных кольца. Основная проблема – это звезды. Двухрядная машина должна иметь определенное количество зубьев. На звездах их количество должно равняться 40 и 15. Лучше найти уже готовые детали от старых комбайнов. Так, установить цепь будет не сложно. Лопатки закрепляются сразу на цепь. Их можно сделать из листового тонкого металла, или из проволоки. Второй вариант более простой. Шаг посадки регулируется расстоянием лопаток друг от друга. Наиболее целесообразно устанавливать их на расстоянии 25-27 см.

Как сделать самому картофелесажалку для минитрактора

Достаточно нарисовать чертеж сажалки или найти готовый и подобрать необходимые материалы и инструменты.

Материалы и инструменты

Для изготовления картофелесажалки требуются инструменты:

сварочный аппарат;
болгарка;
молоток и зубило;
гаечные ключи;
дрель;
краскопульт с компрессором;
измерительный инструмент, угольник, струбцины.

Нужны материалы:

уголок или швеллер для рамы;
опорные металлические колеса;
подшипники для колес и дисков;
листовая сталь для задней стенки бункера толщиной 1,5-2,0 мм;
оцинкованная жесть;
две звездочки на 19-21 зубьев;
цепь от газораспределительного механизма (ГРМ);
ось для приводных колес;
проволока стальная толщиной 3-4 мм.

Чертежи и размеры

Это чертеж наиболее распространенной картофелесажалки.

Размеры ориентировочные:

рама – 580 х 300 мм;
диаметр приводного колеса – 300 мм;
расстояние между колесами (колея) – 580-600 мм;
расстояние между осями звездочек – 570 мм;
верхняя звездочка – 19 зубьев, нижняя – 21;
подшипники – стандартные 205 размера;
бункер – 370 х 400 х 400 мм.

Пошаговая инструкция

Порядок работ:

Начинаем с изготовления рамы. Она должна обеспечивать жесткость при обработке.
По центру на оси опорных колес крепим первую звездочку.
С обеих сторон от звездочки крепим подшипники в обоймах и опорные колеса на оси.
Предварительно на колеса навариваем грунтозацепы в виде пластин металла.
Обоймы подшипников привариваем к раме.
Навиваем проволоку на трубу диаметром 50-60 мм, разрезаем и получаем кольца.
Приварив еще одно полукольцо, получим чашечку для подачи клубня.
Полученные чашки приварим к цепи ГРМ на расстоянии 8-10 см.
Для подачи картофеля в зону посадки используем трубу диаметром 100-110 мм, чтобы клубень не застрял.
Привариваем П-образную арку с последующим креплением бункера и верхней оси с верхней звездочкой.
Из уголков, листового металла в нижней части и жести в верхней и боковых сварим бункер.
Края жестяного листа обязательно завальцевать, чтобы не было острых углов.
Бункер, верхнюю ось со звездочкой (на двух подшипниках) и верхнюю часть трубы элеватора крепим к раме.
Расстегнув замок, цепь надеваем на звездочки.
Перед трубой элеватора крепим отражатели, чтобы картофель не падал мимо.
В передней части устанавливаем сошник – рыхлитель для создания канавки.
В задней части рамы крепим два диска с регулировкой наклона и углов атаки, с помощью которых семена закапываются в землю и формируется борозда.

Инструкция

Многие задаются вопросом — как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий

Алгоритм действий, в таком случае, будет примерно следующим:

Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.
Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.
Внутри резервуара можно установить резиновые листы, чтобы картофель не повреждался об его стенки во время движения. Далее крепим бункер к кронштейну, с помощью двух болтов.
Далее нужно закрепить к нижней части рамы колесную ось и рыхлитель. В принципе, можно посмотреть чертежи картофелесажалки, сделанной своими руками, для большей наглядности.
Колесная ось представляет собой конструкцию, сделанную из различных частей. За основу можно взять обычную трубу из стали, на концах которой нужно установить цапфы. Здесь точные размеры дать сложно, в зависимости от того, какой диаметр трубы вы используете.
Поэтому, цапфы нужно подогнать под эти размеры на токарном станке.
В стальной трубе нужно просверлить отверстия, в которые будут установлены специальные штифты с шипами. В конце их нужно обязательно заварить.
Колесную ось нужно закрепить при помощи прижимов из стали, с помощью болтов М16 в количестве 4 штук.

Колеса от старой техники

В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.
На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.
Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.
Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.
Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.
Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног.
Сама рамная конструкция сиденья изготавливается из уголков, сваренных между собой. Сиденье можно сделать из обычных досок, которые обтягивают чем-нибудь мягким — поролоном, к примеру.

В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

Узнайте более подробно как сделать

Картофелесажалка для Т-25

Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги — мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

металлическая профильная труба для рамы;
железный пласт (3-4 мм) для ковша;
железная арматура;
металлический швеллер для вертикальной тяги;
ступица из передней части любой легковушки;
редуктор;
может пригодиться карданный вал;
шлицевое соединение от КПП;
одно или два колеса (зависит от типа устройства);
элементы крепежа;
инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

лемех
зубья
кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Несколько советов

Использовать для посадки картофеля самодельное устройство можно даже, если вместо фанерного или металлического резервуара будет установлен бак со стиральной машины. Хоть его вместительность и не будет большой, но, можно сэкономить силы и время для изготовления этой части аппарата.

Также важно уделить внимание и колесам. Они должны быть широкими

Так, устройство не будет «топтать» рыхлый грунт. Сеялка же, может быть сделана из простой трубы, диаметр которой 10-25 см. Все крепления нужно рассчитывать под марку трактора (МТЗ, Салют и др.). Хоть большая часть таких самодельных устройств, однорядных или двухрядных, можно закрепить к любому типу транспортного средства, но, разработанное устройство под отдельный трактор все же лучше.

Однорядная машина более простая в применении. Аппарат делает 1 бороздку в грунте, и с определенным шагом (который устанавливается шириной лопастей), выбрасывает клубни. Нужно собирать картофель одного размера, чтобы ни в сеялке или в другой детали посадочный материал не застревал. Другой вариант – установка дополнительного места для помощника, который будет контролировать процесс посадки. Сделать его можно их простого автомобильного сиденья, прикрепив его к раме аппарата. Если же есть в планах конструирования двухрядная сеялка – без дополнительно места не обойтись.

Виды

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

картофелесажалка своими руками

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость — до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

прицепные;
полунавесные;
навесные.

Самодельная картофелесажалка для мотоблока своими руками – размеры и чертеж

Процесс посадки картофеля представляется довольно трудоемкой работой, особенно, если площадь огорода довольно большая. Здесь уже не обойтись без посторонней помощи, ведь в одиночку этим заниматься не только тяжело, но еще и долго.
А что делать тем, кто не имеет возможности привлечь к посадке свих друзей или родственников? Ответ прост – нужно воспользоваться теми автоматизированными агрегатами, которые специализируются на подобных целях.

В последнее время, большое распространение получили мотоблоки, являющиеся настоящими «помощниками» фермеров в ведении их хозяйств. С помощью данного агрегата можно не только вспахать земельные угодья, но и высадить клубни картофеля.

Однако, без дополнительного оборудования, в данном случае, не обойтись. Специализированные магазины предлагают для этого довольно широкий модельный ряд картофелесажалок, предназначенных для агрегации с мотоблоком (таких как например картофелесажалка ксм 4).

Но не у всех есть лишние средства на покупку подобного оборудования, поэтому возникает резонный вопрос – как сделать картофелесажалку для мотоблока своими руками? Попробуем ответить на этот вопрос в данной статье.

Устройство

Большинство картофелесажалок обладают одинаковой конструкцией. Она включает следующие компоненты:

Ёмкость для клубней картофеля. Изготавливается она из оцинкованного металла, толщиной 0,6 мм. Вместимость бункера должна вмещать не менее 20 кг семян.
Раму с колёсной парой. Она выполняет роль несущего каркаса, на котором располагаются все конструкционные элементы.
Опорные колёса. Эти приспособления служат для переезда и разворота.
Сошники. Данные приспособления используются для образования борозд.
Привод посадочной системы. Устройство предназначено для перемещения и высаживания семян. Оно функционирует за счёт движения колёс, с передачей крутящего момента на цепь. Высаживающие кронштейны могут оснащаться ложками или чашками.
Заделывающие диски. Это приспособления для закрывания борозд грунтом. Купить это оборудование можно в любом специализированном магазине, но многие фермеры предпочитают пользоваться аппаратами, изготовленными собственными руками, благо сегодня отыскатьчертежи самодельной картофелесажалкине составляет большого труда.

Преимущества и недостатки

Картофелесажалка обладает следующими достоинствами:

она позволяет отказаться от использования физической силы и такого инструмента, как лопата;
способствует уменьшению временных затрат при посеве;
даёт возможность закладывать картофель на одинаковую глубину с равномерными дистанциями;
допускает использование в качестве устройства для посадки других агрономических культур.

Как и любая другая техника, картофелесажалка имеет недостатки. К ним относятся: чувствительность к каменистым почвам, неспособность на ходу производить загрузку семян, постоянное техническое обслуживание в виде регулирования механизмов и их смазывания. Оценить технические характеристики и качество исполнения оборудования позволяют отзывы пользователей, оставленные на тематических форумах и интернет-ресурсах. Вот некоторые из них:

Механизм обладает хорошим диапазоном скоростей. Он позволяет тонко настраивать ширину и глубину высева. Стоимость устройства приемлемая, расходы на его приобретение окупаются в течение одного сезона. Для тяжёлых грунтов придётся дополнительно покупать кованные колёса.
Если у вас инженерный склад ума и вы обладаете всеми необходимыми инструментами, то лучший вариант — это самодельная картофелесажалка для минитрактора. Вы затратите минимум усилий и средств, а качество практически ничем не будет уступать промышленным вариантам.

Как сделать самому

Если у вас нет необходимых средств на приобретение новой картофелесажалки, то имеет смысл задуматься об изготовлении данного агрегата своими силами.

Сделать самому

Действительно, картофелесажалка для минитрактора своими руками, чертежи которой широко представлены в интернете, является тем выходом из кризисной ситуации, когда наблюдается постоянная нехватка денег.

К тому же, само приобретение минитрактора — это довольно затратное дело, после которого фактически не остается свободных средств. Куда уж тогда думать о покупке картофелесажалки в магазине, надо стараться окупить ранее сделанные вложения. Поэтому, конструирование самодельного агрегата вполне оправдано.

При этом, порядок действий фактически одинаков, независимо от типа минитрактора:

Самодельная картофелесажалка для минитрактора, размеры которой могут быть самыми различными, изготавливается из тех подручных средств, имеющихся у вас в наличии. Весь смысл в минимальных затратах, поэтому это естественно.

Рама

На первом этапе будет происходить изготовление конструкции рамы, к которой будут привариваться прочие составляющие. Для этого нам понадобятся швеллеры №8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными стальными полосками.
Впереди конструкции нужно приварить арку с вилками крепления, направленные к центральной тяге агрегата.
Усиливание рамы осуществляется двумя стальными наклонными балками, которые нужно закрепить к середине арки, расположенной впереди. Далее нужно закрепить опору, на которой будет располагаться сиденье, сделанного из уголка 50x50x5 мм.
Крепится оно к лонжерону своими руками. К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен бункер для картофеля.
Бункер будет изготовлен из четырех листов фанеры, толщиной 12 мм. Нужно вырезать равные части, а затем крепим их между собой стальными уголками. Также нужно нанести олифу, а когда она высохнет, покрасить водостойкой краской.
Внутри бункера можно постелить резиновое покрытие, чтобы клубни не повреждались о стенки резервуара. С помощью пары болтов закрепляем бункер к кронштейну.
В нижней части рамы будут располагаться рыхлитель и колесная ось.
Колесную ось придется делать своими силами.
В качестве основы будет выступать обычная стальная труба, по краям которым установлены цапфы. Их размеры придется подгонять под диаметр используемой трубы, но в этом нет ничего сложного.
В стальной трубе нужно проделать отверстия, в которые будут установлены специальные штифты, куда будут вставлены шипы. По окончании процесс сборки, их нужно заварить.
Колесную ось нужно закрепить при помощи прижимов из стали, с помощью четырех болтов М16.

На колеса нужно приварить ступицы, на которых будут располагаться по два подшипника на каждом колесе. Далее насаживаем подшипники на шипы, защищаем прокладкой, состоящей из войлока, которая не позволит попадать лишней грязи.

Таким образом, у нас получается картофелесажалка полуавтоматическая для минитрактора, сделанная своими руками. Полуавтоматическая она потому, что на самой картофелесажалке будет сидеть человек, который и будет кидать клубни в соответствующие семенапроводы.

Поэтому, данную конструкцию нужно дополнить сиденьем, на котором можно было бы удобно расположиться. Изготавливается оно из обычных досок, которые потом обтягивают поролоном и обшивают кожзаменителем.

Самодельная картофелесажалка для минитрактора двухрядная будет несколько более сложной конструкцией, ведь придется конструировать больше компонентов и частей агрегата. Но, в интернете довольно много подробных чертежей с указанием точных размеров, что существенно упростит данную задачу.

Как сделать самостоятельно сажалку для картофеля

Многие овощеводы и фермеры предпочитают не тратить средства, а изготавливать картофелесажалки своими руками.

Необходимые материалы и инструменты

Для изготовления потребуются:

Уголки и металлические трубы, из которых будет создаваться рама. Также они нужны для монтажа других элементов конструкции.
Шестерни — элементы, которые обеспечивают работу механизма посадки.
Бункер для закладки картофеля. Берут готовую емкость или изготавливают ее из листовой стали.
Части, предназначенные для создания лунок и их закапывания после посадки.
Колесная база.

Перечисленные элементы — обязательные для домашней картофелесажалки. Их изготавливают самостоятельно или же снимают со старой сельскохозяйственной техники.

Для работы понадобятся:

болгарка;
сварочный аппарат;
лонжероны;
швеллеры;
пара осей;
подшипники;
цепь от двигателя автомобиля;
две звездочки для цепи;
проволока сечением 6 мм;
листовой металл толщиной 2 мм;
профильная стальная труба;
любая конусообразная емкость для бункера.

Чертежи, размеры и основные элементы

Внешне самодельная картофелесажалка похожа на тележку на колесах, присоединенную к мотоблоку или минитрактору. Рассмотрим, из чего состоит самая простая конструкция.

«Тележку» ставят на раму из швеллеров. К ее передней части монтируют стальную арку и вилку. По бокам рамы устанавливают стойки заделывающих дисков и опоры системы подачи клубней.

Важно! Заделывающие диски — важный элемент. Благодаря им борозды получаются ровными, а картофель не заглубляется больше, чем надо.

Раму, в свою очередь, устанавливают на ось с двумя колесами шириной не менее 15 мм, оснащенными грунтозацепами. Простые резиновые колеса не подойдут, так как будут пробуксовывать.

По готовым чертежам с размерами можно своими руками изготовить крутую картофелесажалку практически из металлолома (см. фото 1, 2, 3, 4).

Пошаговая инструкция

Многие умельцы дополняют «базовую сборку», например, дозатором для удобрений. Такое устройство позволяет одновременно с посадкой осуществлять подкормку.

Рассмотрим подробнее процесс сборки сажалки для мотоблока и минитрактора.

Для мотоблока

Сначала изготавливают раму. Для этого используют швеллер (стальной типоразмер 8). К раме крепят продольные лонжероны с тремя поперечинами.

Для бункера обычно берут листовую сталь, но для малой техники подойдет и фанера толщиной 10 мм. На 20 кг картофеля этого будет достаточно.

В бункере устанавливают лифт, который закрепляют в вертикальном положении. На нем располагают чаши диаметром 5-8 см. Чтобы все работало, механизм присоединяют через цепную передачу к ведущему колесу. Для вывода клубней семяпровод закрепляют под лифтом.

Звездочку (8 см) для передачи силы связывают по цепи с мотоблоком. Этот элемент передает движение прокапывающим дискам.

Такая конструкция позволяет использовать обычную велосипедную цепь. Расстояние между клубнями будет составлять 35 см.

Важно! После основного монтажа раму обязательно укрепляют при помощи стальных полос. Арке также требуется усиление. Для этого используют накладки из листовой стали.

Для минитрактора

Схема такого агрегата представлена на фото:

Алгоритм действий:

Изготовление начинается с рамы, на которой будут размещаться остальные элементы. Для этого из швеллеров сваривают продольные лонжероны. Их соединяют между собой стальными полосками.
Спереди приваривают арку с вилками, направленными к центральной тяге.
Раму усиливают стальными балками. Их закрепляют с другой стороны и к середине арки.
Из уголка делают опору подседельника и монтируют на лонжерон.
К наклонным балкам приваривают кронштейн, на котором будет размещаться бункер.
Резервуар для картофеля сваривают из листовой стали толщиной 2 мм.
Бункер закрепляют на кронштейне болтами.
Теперь к нижней части рамы монтируют рыхлитель и колесную ось. Для оси в качестве основы берут обычную стальную трубу, на концах которой размещают цапфы. Для колесной базы можно брать колеса от старой техники.
Держатели рыхлителя изготавливают в виде квадратов, сделанных из штанг. По концам наваривают обоймы с толщиной стали 6 мм. В них будут располагаться культиваторные стойки.
Сеятель делают из стальной трубы с сечением 100 мм. Минимальная толщина стенки должна составлять 3 мм.
К нижней части этой трубы приваривают бороздорез. Толщина стали — не менее 6 мм.

Конструкция и принцип работы

Конструкция сажалки любой модели выглядит всегда одинаково:

Ковш для загрузки посадочных клубней.
Рама приводная с колесами.
Сошники для создания борозд.
Специальные кронштейны с чашками.
Закрыватели бороздок.

Если есть необходимость, то можно добавить немного функциональности сажалке, например, для внесения в грунт специального удобрения установить отдельный контейнер.

Принцип работы картофелесажалки сводится к следующему: клубни засыпают в специальный бункер-ковш, а уже оттуда они подбираются специальным кронштейном и выкладываются на почву. Борозды для посадки создаются специальными сошниками. Когда клубень укладывается в бороздки, то сразу засыпается. В процессе посадки устанавливаются специальные параметры для разметки посадки. Так, например, расстояние между саженцами будет варьироваться от 15 до 35 см, а ряды должны располагаться на расстоянии 50-60см.

Для мини-тракторов с маломощным двигателем чаще всего подходят легкие варианты сажалок. Если, например, нам предстоит выбирать сажалку для конкретной модели мини-трактора МТЗ 320, то лучше остановить свой выбор на мощности в 0,6.

Как сделать своими руками

Не всегда есть возможность приобретать технику в продаже, но любое приспособление можно сделать своими руками. Любую работу по изготовлению различных моделей насадок можно выполнить, посетив форум или сайт по конкретной теме. А, если найдется специальное видео, где будет, например, чертеж картофелесажалки для минитрактора или фото со схемами, то любая сборка по изготовлению пройдет легко и качественно.

Для конструирования такой техники дополнительной лучше подобрать определенную схему или чертеж по фото из интернета.

Изготовление сажалки начинается с установки рамы, нужно подобрать швеллера №8, подойдут кусочки такого металла. На раму укрепляются специальные лонжероны. Их нужно будет приварить друг к дружке специально подобранными поперечинами из труб.

Выбираем металлические арки, где должны располагаться на специальной тяге. Опоры подседельника можно выполнить с помощью специальных металлических уголков, а укрепить их нужно будет на лонжерон. Вся изготовленная конструкция крепится на специальный кронштейн при помощи сварки.

Осталось только изготовить бункер для картошки. Подойдет для такой цели фанера, которую нужно будет покрывать олифой. С одной стороны на основную раму будет крепиться приспособление для рыхлителя, а на основную ось будет крепиться колесная ось.

Картофелесажалка для минитрактора самодельная, если вы правильно последуете нашим рекомендациям, не будет отличаться от заводской модели, а сил и средств она займет совсем немного.

Сегодня самые востребованные модели картофелесажалка для мини-тракторов производителя Xingtai. По конструктивным особенностям такая модель чаще однорядная с посадочной глубиной 80-120 мм. Семенной картофель размещается в двух емкостях, которые используются по-разному. Одна- для картофеля, другая- для удобрения. Если вам нужен двурядный вариант, то он подойдет на мини-трактор с большей мощностью.

Можно такие варианты сажалки использовать для трактора МТЗ-132Н. Перед тем, как купить картофелесажалку, нужно знать мощность вашего мини-трактора и определиться с уровнем ваших задач по посадке картофеля.

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей.

Тип – однорядная, прицепная;
Вес –25 кг;
Колея – 700 мм;
Вместительность бункера – 40 л;
Производительность – 0,15-0,2 г./час;
Требуемая мощность мотоблока – от 6 л.с.;
Цена – 12000-14500 руб.

Агрегат для посадки картофеля КС-1А

Тип – однорядная, прицепная;
Вес –33 кг;
Колея – 600 мм;
Вместительность бункера – 34 л;
Производительность – 0,25 г./час;
Требуемая мощность мотоблока – от 6 л.с.;
Цена – 15000-16000 руб.

КСМ-1А – производительная и удобная картофелесажалка

Тип – однорядная, прицепная;
Вес – 44 кг;
Колея – 600 мм;
Вместительность бункера – 41 л;
Производительность –0,25 г./час;
Требуемая мощность мотоблока – от 6 л.с.;
Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.
