Как сделать дренаж фундамента дома своими руками на глинистых почвах

Фундамент дома не выстоит, если не будет продумана защита от воды и влаги. Архитекторы при разработке проекта здания заранее рассчитывают и саму дренажную систему для защиты опор, и всего дома в комплексе.

Правильно гласит поговорка – вода любой камень точит. В плане строительства она, безусловно, права. Даже основательный и очень крепкий фундамент вашего дома может с легкостью разрушить вода. Если в районе постройки дома велик уровень грунтовых вод, то наружная гидроизоляция без комплексного водоотвода не сможет предотвратить затопления вашего подвала. В этом случае разрабатывается целая подземная система каналов, которая сохранит фундамент сухим и выдержит нагрузку на основание.

При правильном дренаже в вашем доме будет сухо, а в цокольном или подвальном этаже никогда не образуется грибок. Цена на этот вид работ в специализированных конторах высока, но можно произвести работы самостоятельно и дешевле.

Для монтажа дренажа вашего фундамента используйте специальный вид труб. Выполнив дренаж фундамента, вы продлите срок эксплуатации дома на несколько десятилетий.

Существует ряд случаев, когда просто необходима установка дренажа:

  • если в проекте вашего здания заложено подвальное помещение либо цокольный этаж;
  • если геодезическая разведка указала, что местность под фундамент отличается увеличенным сучением почвы;
  • если высота грунтовых вод равна штыку одной — пяти лопат;
  • если в вашем подвале находится система, которая нуждается во влагозащите в любой период года.

Типы дренажа

Существует множество типов и видов дренажа, типового или базового решения не существует. Каждый дом, как и его хозяин, уникален.
Что касается существующих типов дренажа, то можно выделить следующие варианты: • Дренаж совершенного типа — он располагается на водоупоре и собирает воду сверху и с боков; • Дренаж несовершенного типа располагается выше водоупора, собирает воду сверху, снизу и с боков.

Также существует градация по видам водоотвода от фундамента: • кольцевой дренаж; • пристенный; • пластовый. Стоит подробнее ознакомиться с каждым из них, для того чтобы все материалы используемые в работе были использованы по назначению, без раздувания объемов и смет.

Кольцевой дренаж фундамента

Самым экономным, является строительство дренажа совместно с работами по обустройству фундамента.
Кольцевой дренаж позволит защитить подвал от подтапливания, что неизбежно на песочной почве. Вода с легкостью проходит сквозь песчинки, поэтому защита подвала в виде кольцевого дренажа обязательна. О таком водоотводе необходимо знать следующее:

внутренняя часть такого дренажа водонепроницаемая, что не позволяет воде проникнуть в подвал;

кольцевой дренаж не является обязательным, если вода в подвал поступает только с одной стороны — в этом случае круг водоотвода можно делать незамкнутым;

перфорированные трубы для сбора воды располагаются ниже уровня пола подвала;

расстояние между кольцевым дренажом и строением составляет примерно 5-8 м — в этом случае не надо беспокоиться об ослаблении грунта.

При свайном и столбчатом основании

Дренаж свайного фундамента, а также столбчатых конструкций выполняют по следующей схеме.

  • Вдоль всего периметра строения прокладывают канаву, в которую засыпают песок и щебень (общая толщина слоя должна составлять около 20 см).
  • Проводят укладку дренажных труб.
  • Трубы покрывают слоем щебня (около 30 см), а сверху укладывают геотекстиль.
  • Вся конструкция засыпается землей и утрамбовывается.

Следует подчеркнуть, что отмостка в этом случае не является обязательной. К преимуществам этой системы относят простоту ее устройства, возможность самостоятельного выполнения.

Сделать такой дренаж можно в максимально сжатые сроки. При этом следует учесть, что периодически такая система нуждается в тщательной очистке.

Пристенный дренаж фундамента

Дренажная мембрана при строительстве пристенного дренажа - разумное вложение в безопасность и надежность дома.
Пристенный дренаж фундамента актуален для глинистых и суглинистых почв, через которые вода проникает достаточно медленно. Особенности этого типа дренажа:

такой дренаж можно устроить в качестве профилактики подтапливания подвала, если источник грунтовых вод — смешанный;

прокладка дренажной системы осуществляется снаружи здания на максимально близком расстоянии от фундамента;

система водоотвода располагается ниже уровня подошвы фундамента, более того, если подвал слишком сильно заглублен в землю, то дренажную систему необходимо в обязательном порядке расположить ниже подошвы.

учитывая тот факт, что в грунтовых вода на глинистых грунтах, содержится значительное количество мельчайших частиц, для увеличения срока службы системы рекомендуется использовать дренажные колодцы с увеличенными пескоуловителями.

Как сделать дренаж вокруг дома своими руками.

Поэтапная инструкция по устройству дренажа закрытого типа

  • Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:
  1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
  2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.


Отвод грунтовых вод от фундамента дома.
Устройство дренажа закрытого типа (сплошной, пристенный).

Схема дренажа вокруг дома представлена на фото.


Дренажная система вокруг дома.

  • Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.
  • Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.


Траншеи для дренажа дома.
Рытье траншеи для дренажа участка загородного дома.

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

  • Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.


Укладка геоткани дренажа.
Укладка геотекстиля на дно траншеи под дренаж.

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

  • Засыпать низ (дно) траншеи гравием.

Перфорированная труба для дренажа.
Укладка перфорированной трубы.

Уложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника.

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

  • Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.


Устройство дренажа смотровые колодца.

Вывод труб в смотровые колодцы.

По функциональному назначению дренажные колодцы делят на два вида:

  1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
  2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.
  • Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
  • Засыпать дренажные трубы щебнем на высоту 300мм.
  • Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
  • Засыпать песок, землю и/или уложить дерн.


Отвод воды от фундамента дома.
Поглощающий колодец и обмотка дренажной трубы геотексителем.

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото.


Дренажная система в разрезе.

Схема дренажной системы в разрезе.

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

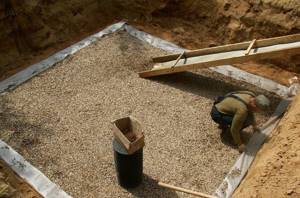

Пластовый дренаж фундамента

Очень часто возможно сделать дренаж самостоятельно, как на весь участок с домом, так и дополнить уже существующую систему осушения.
Пластовый дренаж чаще всего сочетается с кольцевым или пристенным. О такой системе водоотвода стоит знать следующее: • такой дренаж выбирают вне зависимости от вида почвы при наличии большого количества грунтовых вод, также он может понадобиться в качестве профилактики подтапливания на глинистых или суглинистых почвах; • пластовый дренаж располагается через весь фундамент здания и взаимодействие с наружным стенам или кольцевым дренажом. • дренажные трубы расположенные в водонесущем горизонте, собирают только излишки грунтовых вод, таким образом на всем участке поддерживается естественный уровень влажности земли. • в случае наличия на участке локального, ярко-выраженного увлажнения грунта, что можно заметить по более насыщенному цвету растений, или их родовому составу, обустройство пластового дренажа является жизненно необходимым.

Что надо знать при организации дренажа

  • Необходимо тщательно продумать расположение колодцев для сбора воды. В среднем для частного дома достаточно шести штук, два из которых являются приемными, а четыре – смотровыми. Удобнее всего колодцы располагать по углам будущего здания.
  • При расчете наклона дренажной системы необходимо учесть, где расположен главный колодец. Уклон должен иметь такое направление: от дальнего смотрового, расположенного в углу, к центральному приемному.
  • Обязательно следует предусмотреть способы очистки. Это обязательное условие для полноценного функционирования дренажной системы и качественной защиты фундамента от влаги.

Как обустроить классическую дренажную систему

Красной стрелкой на фотографии указан смонтированный дренажный колодец. Стадия строительства дренажа - обустройство отмостки фундамента.
Под дренажной системой необходимо понимать замкнутую систему из специальных перфорированных труб. Она располагается ниже самой нижней точки здания, а составляющие ее трубы (дрены) прокладываются под незначительным наклоном, чтобы вода естественным образом стекала вниз в специальный резервуар. Такой резервуар еще называют дренажным колодцем — данное устройство позволяет получить доступ к дренажу и при необходимости оценить его состояние и даже почистить систему, применив специальное оборудование. Грунтовые воды, попадающие в трубы, стекают в колодец, из которого воду можно отвести за пределы участка, применив самотечную систему или принудительную — с помощью насоса. Отвод воды от постройки позволяет избежать появления влажности в подвале, впрочем, не всегда можно добиться ожидаемого результата на все 100%, по крайней мере, дополнительным элементом водоотвода должна стать гидроизоляция фундамента.

Как своими руками отвести грунтовые воды от фундамента частного дома?

Фундамент любого дома, а в первую очередь, частного, подвержен негативному влиянию вод грунта. В их составе присутствуют такие компоненты, которые способны разрушить бетонное основание. Даже если дом тщательно гидроизолирован и снабжён опорами, это не гарантирует защиты от влияния грунтовых вод и дальнейшего разрушения. Дать такую защиту, и обеспечить водоотвод может лишь дренаж фундамента.


Дренаж.
Устройство дренажа вокруг фундамента дома.

Основные этапы создания закрытого дренажа своими руками:

  1. Выкапывание траншеи шириной в полметра и глубиной от половины до полутора метров. Копать следует с наклоном в сторону кювета в который будет сливаться вода.
  2. Засыпка траншейного дна песком и дальнейшая утрамбовка с учетом угла наклона дна.
  3. Укладка на песок дренажных труб (если специальных перфорированных нет, можно сделать их своими руками: высверлив в обычных сантехнических трубах дырочки в секторе 180 градусов).
  4. Присыпка труб сначала крупным, а затем мелким щебнем и утрамбовка слоя земли поверх щебня.
  5. В изгибе водоотвода должен быть установлен смотровой колодец, к которому крепятся трубы с дырочками для водосбора. Трубы должны вести до самых границ участка.

Теперь нужно организовать отвод воды за пределы частных владений:

  • снова роем траншею;
  • делаем уклон и усыпаем песком;
  • кладём трубы без отверстий (здесь уже не нужен сбор воды с газона);
  • засыпаем трубы и укладываем землю и дёрн на место.

Таким образом, дренаж фундамента – это операция, до совершения которой не рекомендуется заниматься непосредственным строительством дома. Дренаж обеспечивает защиту вокруг фундамента, отвод от него избытков влаги и, следовательно, долгосрочность эксплуатации здания.

Оговоримся сразу, дренаж и гидроизоляция — это разные понятия и одно из них не исключает другое. Дренаж вокруг дома (система водоотведения) позволяет удалить или снизить уровень воды на участке.

Опасность кроется как снаружи (осадки, паводковые воды), так и изнутри (грунтовые воды). Гидроизоляция защищает фундамент строения от попадания воды внутрь.

Но, даже качественно изолированный от воды фундамент не защитит основание частного дома (цоколь) и подвал от попадания воды в течение длительного времени. Ведь если вода будет напирать постоянно, она найдет слабые места в гидроизоляции. И напротив, если ее вовремя отвести – ваш дом или дача будут в безопасности.


Дренаж вокруг дома.

Дренаж вокруг дома своими руками.

Устройство пристенного дренажа фундамента

Самостоятельное рытье траншей, довольно таки сложное занятие. Грунтовые воды, камни и корни растений, очень сильно осложняют процесс.
Именно такой вариант водоотвода является наиболее бюджетным, поскольку себестоимость материалов для его обустройства невелика. При этом пристенный дренаж фундамента позволяет обеспечить контроль над уровнем грунтовых вод — если здание стоит на мелкозаглубленном или нормальнозаглубленном фундаменте, то можно выбрать именно пристенный вариант. В целом конструкция водоотвода выглядит следующим образом: √ в траншеи, выкопанные вокруг здания, укладывают дрены; √ дренирующий колодец размещают в самом низком месте около дома; √ соединяют траншеи в единую систему; √ выводят трубы в колодец. Пошаговая инструкция по обустройству пристенного дренажа фундамента своими руками выглядит следующим образом:

Защита фундамента от влаги с помощью специальной отмостки

Для отведения дождевых и талых вод устанавливают отмостку фундамента. Прежде всего, необходимо определить глубину отмостки, затем выкапывают траншею, начиная от фундамента. Ширина траншеи должна быть не меньше одного метра. Из нее удаляют все растения, дно засыпают песком, который необходимо утрамбовать, поливая водой, для того чтобы придать плотность. Выдерживают слой в 100 мм. Если вы будете использовать отмостку как дорожку, уложите дополнительный слой из гравия. Поверхность заливают бетоном. Отмостка тоже должна быть под уклоном, чтобы осадки стекали, и фундамент был защищен от воды.

Следующие правила помогут вам правильно установить отмостку. Она должна быть единой по всему периметру, без повреждений. Соблюдайте обязательно уклон. Чтобы бетон обладал водоотталкивающими свойствами, его поверхность покрывают цементом или водостойким клеем.

Отмостка позволяет отвести атмосферные осадки в виде дождя и талого снега на безопасное расстояние, но защитить фундамент от подземных и грунтовых вод она не способна. Поэтому для получения отличного результата необходимо установить как отмостку, так и дренажную систему. Вместе эти системы отлично справятся со своей задачей.

Специальная отмостка и дренаж фундамента фото:


Отмостка фундамента

Установка перечисленных выше систем – работа не такая уж сложная. Данные рекомендации позволят вашему дому простоять долгие годы, и вам не потребуется проводить ремонт или восстановление фундамента и других частей дома.

Материалы для обустройства дренажа фундамента

Дренажные трубы, колодцы и канализационные трубопроводы на строительной площадке.
Чтобы дренажная система была эффективной и функционировала длительное время без сбоев, необходимо использовать качественные материалы. Обустройство дренажа для фундамента дома должно соответствовать строительным нормам, которые позволяют использовать трубы из следующих материалов: ♦ керамика; ♦ пластик; ♦ асбоцемент. Оптимальными технико-экономическими характеристиками обладают пластиковые трубы, которые применяются 98% случаев. Они превосходят стройматериалы из керамики и асбоцемента по целому перечню показателей, среди которых можно выделить: ⊕ Низкую стоимость. ⊕ Широкий ассортимент на строительном рынке. ⊕ Простоту укладки монтажа. ⊕ Надежность и долговечность. Помимо труб для монтажа водоотвода понадобятся всевозможные фитинги, тройники и муфты — эти соединительные элементы позволяют объединить дрены в единую систему. Качественно выполненный дренаж позволяет защитить здание от проникновения влаги вне зависимости от ее происхождения, будь-то грунтовые, талые воды или атмосферные осадки. Поэтому рекомендуем обратиться к специалистам , которые помогут обустроить на вашем загородном участке дренаж фундамента «под ключ», начиная с геодезических работ и заканчивая готовой к эксплуатации системой отвода грунтовых вод.

Кольцевая система: особенности выбора материала

Нередко недостатки выбранного для строительства участка всплывают уже после постройки дома. Регулярно затапливает подвал, в доме постоянная сырость, фундамент подвержен воздействию влаги. Самое время принимать меры, а именно создавать надежную дренажную систему.

Основой кольцевого дренажа являются перфорированные дрены. Раньше для этой цели применяли керамические, асбоцементные или металлические трубы. Все они имеют целый ряд недостатков, потому в последнее время не используются. Лучший выбор для дренажа фундамента – перфорированная ПВХ-труба. В продажу поступает несколько ее разновидностей:

  • двухслойная с геотекстилем;
  • однослойная с геотекстилем;
  • дренажная труба с фильтром из кокосового волокна;
  • ПНД с геотекстилем и без такового.

Лучшие потребительские характеристики имеет двухслойная труба, ее можно укладывать на глубину до 8 м, правда, в условиях частного дома это слишком. Другие разновидности рассчитаны на эксплуатацию на глубине до 3 м, что вполне достаточно. Рекомендуется выбирать дрены с дополнительным фильтром и обязательно с ребрами жесткости, это убережет от преждевременного выхода системы из строя.

Совет! Касательно диаметра: тут все зависит от степени насыщенности водой грунтов. Чаще всего для ливневой канализации выбирают трубы 100 мм, для кольцевой или пластовой системы 165 мм.

Еще понадобятся дренажные колодцы. Оптимальный материал для них тот же пластик. Изделия из него долговечны, не подвержены засорам, их просто обслуживать. Колодцы данного типа, помимо сбора влаги, обеспечивают возможность контроля состояния системы, при необходимости ее очистки.

Помимо основных деталей, не обойтись без всевозможных угловых соединений, тройников, заглушек. Все это покупается отдельно, исходя из конфигурации дренажа.

Шаг 1: подготовка

Дренажные трубопроводы укладывают вокруг дома, следовательно, чтобы подсчитать количество материала, нужно измерить длину каждой его стороны. Отступы от стен здания делают 1,5–3 м, все зависит от площади дома и глубины залегания грунтовых вод.

Чтобы не ошибиться, стоит сделать небольшой чертеж, схему будущей дренажной системы. От руки нарисовать контуры дома, указать расположение колодцев, коллекторного резервуара. По готовой схеме несложно подсчитать длину трубопроводов, составить перечень необходимых соединителей.

На заметку! Глубина залегания дренов зависит от климатических условий, они должны находиться ниже точки промерзания грунта, в противном случае долговечность системы не гарантируется.

Количество дренажных колодцев выбирают исходя из насыщенности пластов влагой. Оптимальным вариантом видится четыре по углам здания. Коллектор должен располагаться на расстоянии не менее 3 м от дома. Касательно его материала можно приобрести готовое пластиковое изделие и закопать его, можно вырыть достаточно глубокий колодец и обеспечить его гидроизоляцию.

Шаг 2: земляные работы

Как только все необходимое подготовлено, можно приступать к работе. Прежде всего, надо выкопать траншею. Используя рулетку, схему переносят на участок. С помощью колышков и веревки обозначают трассу будущего дренажа.

Начинать выемку грунта лучше с той части участка, на которой заглубление минимально, следовательно, с наивысшей точки создаваемой системы. Постепенно увеличивая глубину, выкапывают траншею вокруг дома, делают отвод к коллекторному колодцу.

Во время выемки грунта важно контролировать уклон, чтобы вода не застаивалась в трубе. Оптимальная его величина составляет 2 градуса.

Помимо траншеи, на этом же этапе готовят углубления под водосборники. Их глубина должна на 20–30 см превышать высоту колодца, по краям обязательно оставлять пространство для последующей отсыпки щебнем.

Шаг 3: подушка

Перфорированная труба должна лежать на надежном основании, которое к тому же свободно пропускает воду. Лучший вариант для подушки – песок. Дно траншеи заполняют слоем примерно 50 мм, тщательно утрамбовывают.

На песок стелют геотекстиль, это материал, характеризующийся прочностью, задерживающий мелкие частички грунта, но пропускающий воду. Листы укладывают внахлест, временно крепят колышками из проволоки или испорченных электродов.

Подложку засыпают щебнем. Толщина слоя должна быть в пределах 10 см. Чтобы система долго служила, щебень рекомендуется промыть проточной водой.

Шаг 4: соединение элементов системы

Устанавливают колодцы, прокладывают дренажные трубы. Врезку трубопроводов выполняют на высоте не менее 20 см от дна колодца, это убережет дрены от засора и обеспечит простоту обслуживания – при необходимости содержимое колодца можно быстро откачать, используя обычный глубинный насос.

Шаг 5: завершение работы

Убедившись в том, что все сделано правильно, закрывают систему. Трубы заворачивают геотекстилем, он убережет систему от заиливания, не препятствуя попаданию внутрь воды. В результате получится пластиковая труба, завернутая в подушку из щебня и ткани.

Извлеченную в ходе земляных работ почву засыпают в траншею, разравнивают, оставляя на поверхности лишь смотровые люки колодцев и коллектора.
