Пошаговая инструкция самостоятельного изготовления ножа из напильника


Плюсы и минусы самодельного ножа из напильника

Для изготовления ножа можно использовать любую ненужную металлическую деталь. Но лучше все же использовать для этой цели напильник (рисунок 1).
Наверняка в кладовке или гараже у каждого на полке пылится несколько напильников, произведенных еще в СССР. Эти инструменты лучше всего подходят для переделки в нож, так как в советское время для изготовления ручного инструмента использовался очень качественный металл – легированная сталь. После закалки такой нож прослужит очень долго и не будет тупиться.

Главными преимуществами самодельного ножа из напильника считаются:

  1. Качественный материал: как уже говорилось выше, советские напильники изготавливались из высококачественной стали, поэтому даже старый и ржавый ручной инструмент станет отличным исходным сырьем для изготовления ножа.
  2. Форма инструмента: плоский напильник идеально подходит для производства лезвия ножа своими руками.
  3. Подходит для длительной эксплуатации: поскольку большинство напильников изготавливали из легированной стали, готовый нож придется дополнительно закалять. В результате его лезвие не будет терять остроту даже при постоянной и интенсивной эксплуатации.

Рисунок 1. Из обычного советского напильника можно сделать качественный и острый нож
Но есть и недостатки, которые касаются материала изготовления. Если напильник выполнен из легированной стали, сделать из него нож без ковки и закалки можно, но готовое изделие не будет обладать достаточными эксплуатационными характеристиками. Именно поэтому мы будем рассматривать технологию, которая предполагает ковку.

Необходимые инструменты и материалы

Для начинающего мастера, главное, иметь весь инструмент, чтоб в ответственный момент, не отвлекаться на поиски.


Нож из напильника сделанный своими руками.

Весь набор выглядит таким образом:

  • несколько ножовок по металлу с разным зерном;
  • горн или муфельная печь;
  • напильник для обработки заготовки;
  • тески и набор наждачной бумаги;
  • материал для изготовления рукояти;
  • болгарка или шлифовальный станок;
  • большие щипцы для ковки;
  • масло машинное и вода в ведре в разных емкостях, понадобится для закалки;
  • чистое рабочее место.

И желательно, чтобы было все под рукой, рядом, чтобы не бегать «из угла в угол». Изготовление рукояти, мы будем рассматривать из различных материалов. Про набор инструментов и порядок действий будет написано далее.

Особенности ножа из напильника

Нож из напильника сможет изготовить даже начинающий мастер, ему достаточно лишь иметь исходный материал и некоторый инструмент – не самый дорогой и редкий.

Но прежде чем приступать к процессу, стоит ознакомиться с некоторыми его особенностями:

  • Действительно качественный нож получится изготовить только из хорошего материала, поэтому в качестве донора не стоит использовать дешевые китайские напильники. Стоит отдать предпочтение тем, которые предназначались для работы с металлами.
  • Изучить основы ковки и приобретать специфический инструмент не нужно – есть варианты изготовления режущего инструмента и без этого этапа. Но в таком случае нужно подготовиться к монотонной, длительной работе молотком.
  • Если изготавливать нож без ковки, то «на выходе» получится инструмент с «мягким», хрупким клинком. И подобное происходит, даже если мастер выполняет процедуру закаливания металла по всем правилам.
  • Выбирать слишком сложный дизайн, вычурную форму клинка не нужно. Чем проще задумка, тем быстрее пройдет работа.
  • Категорически не подходит в качестве «исходного материала» напильник из легированной стали. Чтобы обточить такой материал, понадобится дорогостоящее специфическое оборудование.

Плюсы и минусы

У самодельного ножа из напильника есть свои плюсы и минусы. И если говорить о преимуществах такого инструмента, то особенно выделяются:

  • долговечность эксплуатации;
  • толщина металла;
  • прочность полученного клинка;
  • высокие параметры твердости – до 60-62 HRC.


Виды напильников К плюсам процесса можно отнести и доступность исходного материала – до сих пор можно без особого труда найти напильники советского производства, у которых металл отвечает самым высоким требованиям.

Недостатков у такого самодельного ножа немного:

  • Процесс изготовления достаточно трудоемкий. Нужно будет строго соблюдать этапность изготовления и придерживаться точных параметров – например, выдерживать определенную температуру при ковке и закаливании.
  • Лезвие ножа не будет гибким, как на обычных кухонных ножах. Это значит, что инструмент вряд ли получится использовать для разрезания мяса или хлеба.
  • Металл на ноже будет подвержен коррозийному поражению. Избежать образования ржавчины получится только путем регулярного ухода за металлом и правильного хранения инструмента.

Если провести всю работу в строгом соответствии с рекомендованным алгори получится прочный, практичный и долговечный инструмент, область применения которого будет практически неограниченной.

Подбор рабочих материалов

Прежде чем рассказать, как сделать нож из металла, следует рассмотреть, какие материалы потребуются для его изготовления. Если в качестве заготовки будет использоваться напильник, лучше взять изделие советского производства, выпущенное 35−50 лет назад. Даже при наличии ржавчины сталь У-13 этого периода отличается высоким качеством и однородностью углеродистости благодаря строгому соблюдению стандартов легирования металлургической промышленностью СССР.

Желательно подобрать напильник ромбовидной формы, с прямоугольным сечением и шириной 30−40 мм. При использовании изделия с плоской конфигурацией лезвие будет менее прочным. Для создания рукояти можно взять древесину, бересту, отрезок кожи, кость, пластмассовые пластины, олений рог. Крепление ручки к клинку выполняется с помощью заклёпок из латуни или алюминия, эпоксидной смолы.

Для работы понадобятся следующие инструменты:

  • тиски;
  • ножовка по металлу;
  • пара струбцин;
  • верстак;
  • удобный напильник с крупной рукоятью;
  • болгарка;
  • древесный уголь для разжигания огня в горне;
  • брусок, железная щётка;
  • наждачная бумага с крупной и мелкой зернистостью;
  • заточной станок или шлифмашина;
  • отработанное моторное масло (для закаливания металла);
  • магнит, стекло;
  • хлорное железо (для травления лезвия).

Определение качества работы

Пройдя все вышеописанные этапы, хотелось бы узнать, что из этого выйдет. Как проверить качество проделанной работы, довольно просто:

  • заточки должно хватать надолго;
  • лезвие не должно сминаться или крошиться при соприкосновении с плотными материалами;
  • клинок должен иметь пластичность, изгибаясь – восстанавливать прежнюю форму;
  • нормальный инструмент, при регулярной заточке и постоянном использовании, должен прослужить не менее 10 лет.

Не забывайте, что настоящее мастерство приходит с опытом. А опыт, как известно – сын ошибок трудных.

Если не получилось с первого раза, или со второго, то проявите настойчивость – с десятого выйдет не хуже, чем у других. Изучайте материал, упражняйтесь и ваяйте истинную красоту.

Предыдущая Изготовление ножейКак сделать спуски на ноже в домашних условиях Следующая НожиКак подобрать нож для своих целей

Правильное осуществление обработки

Первоначальная обработка лезвия ножа выполняется любым имеющимся инструментом. Заточка ножа из напильника может быть произведена на шлифовальной машине, что ускорит процесс, сделает лезвие более равномерным по плоскости. Первоначальная заточка не требует идеальных параметров, так как за ней происходит процесс травления.

Травление лезвия в лимонной кислоте

Травление происходит химическим образом с помощью хлорного железа, которое возможно приобрести в радиодеталях либо магазинах хозяйственных товаров. Необходимо полностью смазать изделие раствором, или опустить его в плоскую емкость с ним. Процесс придаст клинку пленку, образованную на лезвии, которая придаст защиты и снимать ее крайне не рекомендуется. В домашних условиях для травления возможно использовать лимонную кислоту, смешанную с уксусом.

После всех процессов, произведенных по обработке и изготовке ножа из напильника, необходимо осуществить финальную обработку. Лезвие тщательно затачивается на шлифовальной машинке для придания остроты. Рукоятку полируют раствором воска со скипидаром или покрывают лаком.

Обработка подшипника и подготовка детали к ковке

В качестве заготовки ножа подойдет подвесной подшипник карданного вала автомашины или любой другой диаметром 100–150 мм. Например, допускается использовать экземпляры требуемых размеров от осевого механизма и приводного оборудования станков, подвижных агрегатов. Непосредственно исходником служит самая массивная часть изделия, называемая наружной обоймой подшипника. Она изготовлена из конструкционной стали марки ШХ15.

Способы разборки подшипника бывают разными. Поскольку кроме наружной обоймы ничего не понадобится, а расколоть обечайку ни в коем случае нельзя, применим самый «гуманный» способ – пиление металла болгаркой. Подшипник лучше зажать в тиски и распилить по возможности и внутреннее кольцо. Пилить внешнее кольцо лучше наискосок, тем самым формируя носик ножа. После распила зубилом разрушается сепаратор и удаляются все внутренности вместе с шариками. Если требуется, место среза разжимается слесарным инструментом. Окружность должна быть на 1–2 см длиннее ножа, поэтому лишние сантиметры заготовки отпиливаются.

Формирование лезвия и ручки клинка


Остывшую заготовку фиксируют в тисках и отсекают лишние части, придавая форму согласно заготовленным в соответствии чертежом лекалам. Точность удаления излишков металла ножовкой уменьшит длительность заточки изделия напильником. При вырезании хвостовика нужно учитывать, что его величина должна соответствовать длине пальцев. Придать ножу задуманную форму поможет обработка закреплённым на электроточиле абразивным диском.

При обтачивании спусков заготовку крепят к верстаку струбцинами. При выполнении этой операции необходимо контролировать симметричность обработки обеих сторон изделия, снимая слои металла под одним углом на всём протяжении спуска. Просверленные на ручке клинка отверстия позволят прикрепить накладки рукояти с помощью заклёпок. Когда будущий нож приобретёт задуманную форму, приступают к финишной обработке поверхности закреплённой на бруске наждачной бумагой. Мягкость отожжённого металла облегчает процесс формирования клинка, но для получения хорошего ножа сталь нужно закалить и отпустить.

Изготовление вручную

Вот мы и добрались до самого интересного. Про ручную заточку разговор поднимался в самом начале, стоит к нему вернуться, так как он действительно, очень нужен для самых начинающих мастеров. Как уже писалось выше это волшебное и изнурительное действо нужно для понимания самой стали. Нужно прочувствовать ее. Нужно пролить сто потов, чтобы научиться выполнять это вручную. Процедура эта делается напильниками, и, в конце концов, «догоняется» точильными камнями разной зернистости.

Да, иногда следует прибегнуть к специальным механическим «помощникам» в исключительных случаях. Прочувствовать сталь вручную, можно назвать – «высшим пилотажем». Тем более клинок всегда будет ощущать теплоту ваших рук, и, быть может, вы заложите в него частичку своей души.

Предыдущая ИзготовлениеКак сделать ручку для ножа Следующая

ИзготовлениеЗакалка ножа в домашних условиях

Создание макета ножа

Первым делом необходимо создать макет будущего ножа из пилы. На этом этапе работ можно определиться с формой лезвия будущего клинка и формой рукояти. Макет лучше всего изготавливать из плотного картона или тонкой фанеры. Можно использовать и плотный пластик. Жёсткое лекало позволит понять как нож из дисковой пилы будет лежать в руке и насколько удобно им будет пользоваться.

При изготовлении макета важно придерживаться следующих правил:

  • Необходимо избегать наличия прямых углов. Прямой угол – место концентрации напряжений. Полотно ножа чаще всего ломается или трескается именно в этом месте.
  • Форму клинка необходимо выбирать исходя из назначения будущего ножа. Наиболее универсальны формы с прямым или понижающимся обухом. Такой клинок одинаково хорошо может как резать, так и колоть.
  • Размеры макета должны соответствовать размеру полотна дисковой пилы.

Заготовка ножа

При изготовлении макета следует также помнить, что нож можно классифицировать как холодное оружие. Всё зависит от формы и размеров. Изготовление и хранение холодного оружия уголовно наказуемо. Поэтому, чтобы не подпадать под статью уголовного кодекса необходимо, создать макет соответствующий следующим правилам:

  • Длина клинка или режущей части не должна превышать 9 сантиметров. Превышение этой длины даже на 1 мм позволит отнести самодельный клинок к холодному оружию.
  • Нож, имеющий толщину клинка более 2,6 мм, тоже является холодным оружием. Этим параметром можно пренебречь, так как толщина диска пилы обычно составляет 2 мм.
  • Твёрдость не должна быть более 42 единиц. Этот параметр относится к закалке, поэтому так же пропускаем его на этапе изготовления лекала.
  • Рукоять должна иметь ограничитель, выступающий за её пределы не более чем на полсантиметра. Если ограничитель отсутствует, то подпальцевая выемка должна быть глубиной менее 4 мм.

После того как макет, удовлетворяющий букве закона и личным предпочтениям, нарисован, можно переходить к переносу макета на диск пилы. Лекало прикладывается к диску пилы и обводится маркером. Лучше всего использовать тонкий маркер. Тонкая линия позволит точнее вырезать заготовку и избежать лишней обработки заготовки напильником.

Изготовление рукояти

Перед изготовкой рукояти для изделия, следует определиться с внешним видом, материалами и формой. Материал можно использовать любой, который имеется под рукой. Гармоничным вариантом считается деревянная рукоять.

Рукоять ножа из напильника

Процесс включает в себя несколько этапов:

  • Подбор материалов, возможно использовать разные виды дерева для уникального дизайна.
  • Необходимо изготовить больстер, нижнюю часть ножа. Используется остаток напильника или другого металла.
  • Накладываются деревянные куски друг на друга, между собой склеиваются эпоксидным клеем.
  • Чтобы склеить куски между собой качественнее и быстрее, нужно использовать пресс.
  • Обрезка лишних частей происходит пилой, после чего обрабатывается шкуркой до необходимой формы.
  • Рукоятка при готовом виде покрывается лаком для большей сохранности, возможно использование морилки для затемнения.

Важно понимать, что все ножи, вне зависимости от категории, считаются холодным оружием. Однако, режущее изделие, длина лезвия которого не более 90 см, а толщина более 6 мм, может вывести из категории холодного оружия.

Заточка производится обычным способом на шлифовальном станке.

Рукоятка может быть выполнена из материалов кожи, оленьего рога или других материалов. Установка зависит от формы, к каждому виду необходим индивидуальный подход. Кожаный ремень плотно надевают на площадь рукоятки, склеивая специальным клеем.

Фото ножей из напильника

Инструкция как сделать нож из напильника своими руками

Рассмотрим пошагово процесс изготовления самодельного ножа от самого начала до конца. Опираясь на инструкцию, изготовить нож в домашних условиях самостоятельно не будет трудно.

Произвести отпуск металла. Делается, чтобы облегчить выполнение работ. Для этого нужно прогреть поверхность напильника, положив его в газовую духовку на 1 час. Температура воздействия при этом должна быть не менее 200 градусов и не более 300 градусов. Остывание должно быть естественным, иначе заготовка может расколоться

На следующем шаге понадобится сделать профиль ножа. Здесь не обойтись без схем и чертежей. Профиль можно придумать свой или взять из аналогов. На листке картона начертить соответствующий профиль лезвия с рукояткой, а затем вырезать. Получившийся чертеж позволит изготовить инструмент строго по шаблону, повысив качество внешнего вида. Готовый шаблон необходимо приложить к напильнику, и обвести его при помощи маркера по контуру Вырезаем заготовку по отметкам. Для этого лучше использовать ножовку по металлу, что позволит исключить отпуск материала. Если используется болгарка, то в процессе резания рекомендуется поливать напильник водой. Болгаркой получится быстрее, но малейший перегрев приведет к потере прочности металла, поэтому лучше воспользоваться ножовкой по металлу. Наличие неровностей следует сточить на наждаке Стачивание скоса — это часть лезвия, которая будет плавно уменьшаться в толщине, чтобы получить в итоге заточенное основание. Для стачивания скоса, его для начала необходимо прорисовать. Для этого используется маркер, который прорисовываются линии скоса. Чтобы с обеих сторон обеспечить равномерное стачивание, необходимо взять сверло по металлу аналогичного диаметра с толщиной заготовки. После этого расположить заготовку на верстаке (ровной поверхности) и рядом приложить сверло. Провести сверлом по торцевой части лезвия, где будет находиться заточка. По полученной линии можно ориентироваться при стачивании металла Подготовка штифтов для накладок рукоятки. Самый простой способ сделать ручку — это вырезать ее листовой древесины, и приложить к получившейся заготовке с двух сторон. Еще можно изготовить круглую рукоятку, обточив ее на токарном станке. Если используется листовая древесина, то для ее закрепления на основании инструмента понадобится использовать цилиндрические гильзы из алюминия. Эти гильзы должны быть небольшого диаметра Вырезает рукоятку из ДСП или прочих деревообрабатывающих материалов. Лучше использовать качественную древесину, так как в ноже главную роль играет не только лезвие, но и рукоятка, которая влияет на качество пользования инструментом. Маркером расчерчивается форма рукоятки, а затем вырезается при помощи лобзика или ножовки по металлу Чтобы закрепить ручки на инструменте, понадобится просверлить отверстия в металлическом основании ножа. В эти отверстия устанавливаются гильзы, а затем размещаются деревянные заготовки с двух сторон Очистка металла при помощи уксуса или лимонной кислоты. Эта процедура выполняется для того, чтобы исключить возникновение коррозионных процессов. Для очистки металла главное не передержать заготовку дольше, чем нужно.

Поместить заготовку в уксусе или лимонной кислоте нужно на время 1,5-2 часа. После этого металл почернеет, поэтому для удаления черноты используется наждачка минимальной шероховатости. Шлифуем металл до блеска на лезвии, а рукоятку обрабатывать не обязательно, так как она будет закрыта деревянными ручками Собрать ручку, приклеив деревянные заготовки. Для этого рекомендуется использовать эпоксидный клей, который еще называют холодной сваркой

При этом немаловажно выбирать жидкий клей. Металл и внутреннюю часть деревянных заготовок перед нанесением клея необходимо тщательно зачистить и обезжирить

В итоге получаем готовый инструмент, который отличается высокими показателями прочности, надежности и эффективности. Рукоятку в завершении следует обработать лакокрасочными материалами, что исключит попадание внутрь влаги. Под такой нож можно сшить чехол на пояс, что позволит всегда держать его при себе, выполняя строительные, ремонтные и прочие виды работ.

https://youtube.com/watch?v=rzVsvZSEBVI%3F

Если планируется изготовить круглую рукоятку на нож, тогда тыльная часть заготовки должна иметь следующий вид, как показано на фото ниже.

Этапы создания изделия

Изготовление ножа с использованием напильника начинается с отпуска металла. Это необходимо сделать, поскольку данный материал отличается высокой хрупкостью. При этом он является слишком крепким для дальнейшей обработки. Легче всего выполнить такую операцию в обычной бытовой духовке.

Для обжига духовой шкаф прогревают до 200°С и укладывают напильник. Инструмент должен находиться внутри на протяжении часа. По истечении указанного периода необходимо выключить духовку и дать ей остыть вместе с напильником.

Если есть желание сделать заготовку еще более мягкой, чтобы ее можно было обрабатывать ручными инструментами, необходимо поступать иначе. В таком случае напильник бросают в костер, после чего дают ему остыть на открытом воздухе.

Формирование заготовки

Для получения хорошего ножа нужно ответственно подойти к выбору его профиля. Контур будущего инструмента рекомендуется нарисовать на картоне или плотной бумаге, после чего вырезать. В таком случае его можно будет подержать в руке и убедиться в том, что он удобен. Готовый трафарет накладывают на напильник и обводят контур маркером.

Только после этого заготовку зажимают в тиски и вырезают все лишнее. Для этого лучше всего использовать болгарку (угловую шлифовальную машину). Такую работу выполняют очень аккуратно и не спеша. Следует не допускать перегрева металла, что приведет к его отпуску. Поэтому заготовку постоянно поливают водой. Желательно контролировать процесс, не допуская изменения цвета металла.

На следующем этапе приступают к шлифовке напильника. При помощи болгарки стачивают края, чтобы получить заготовку нужной формы. Добиться идеально ровных плоскостей можно с использованием ленточной шлифовальной машины.

Когда заготовка ножа готова, приступают к формированию скосов. Чем тоньше лезвие, тем лучше его режущие характеристики. Но слишком тонкий металл легко деформируется, о чем нужно не забывать. Будущий скос рисуют на металле при помощи маркера. Рекомендуется разделить будущее лезвие на две части, что облегчит всю работу. При помощи сверла на напильнике проводят ровную линию.

Вытачивать скосы можно при помощи ленточной шлифовальной машины. Если такой нет, допустимо применение болгарки или напильников по металлу. В процессе работы необходимо не забывать о периодическом охлаждении материала с использованием воды.


Формирование скосов ножа на шлифовальной машине

Закалка

Для эффективной работы ножа из напильника рекомендуется предварительно выполнить его закалку. При проведении данной работы неправильно ориентироваться на цвет металла. Лучше всего использовать обычный магнит. Достаточно закаленный металл просто перестает реагировать на его присутствие.

Рекомендуется прогревать при помощи грелки лишь небольшой участок лезвия шириной 3-4 см. Во время закалки необходимо не забыть об остужении металла. Когда его поверхность равномерно прогреется и перестанет реагировать на магнит, лезвие опускают в подготовленную емкость с водой.

Основной признак того, что закалка прошла успешно – нож сможет царапать стекло. Но у этого метода обработки есть много недостатков. Если не соблюдать технологию, в процессе использования металл будет крошиться.


Таблицы приблизительного цвета металла при закалке и отпуске

Формирование рукояти

Чтобы получить качественный нож из напильника, необходимо позаботиться об изготовлении удобной рукоятки. Для удерживания ручки используют специальные штифты. Для их получения применяют проволоку, гвозди, металлические трубки или прочие подходящие материалы.

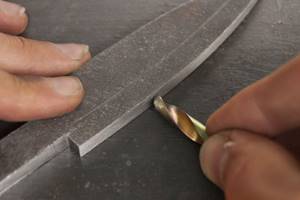

Чтобы проделать отверстия в напильнике, необходимо опустить его лезвием в воду, а ручку разогреть горелкой до красного цвета. После остывания металл будет хорошо сверлиться, что необходимо для закрепления рукояти. Для фиксации штифтов в ручке проделывают минимум два отверстия.

Для изготовления рукояти выполняют следующее:

  • берут кусок дерева и выпиливают заготовку нужного размера. Нужно получить две половинки, между которыми вставляется лезвие;
  • заготовку прикладывают к ножу, зажимают и высверливают отверстия под штифты;
  • ручку тщательно шлифуют;
  • рукоятку фиксируют на ноже при помощи эпоксидного клея и подготовленных штифтов;
  • чтобы все части хорошо соединились, рукоятку зажимают в тисках и оставляют в таком виде на сутки;
  • после застывания клея ручку еще раз хорошо шлифуют на ленточном станке;
  • для получения идеально гладкой поверхности используют мелкую наждачную бумагу;
  • после изготовления ручки ее покрывают любым защитным составом для предотвращения разрушения от действия воды.


Рукоятка из дерева для ножа — чертеж

Финишная обработка

Чтобы созданный нож своими руками был эффективным, необходимо не забывать о его финишной полировке. Для этого используют один из материалов:

  • войлок;
  • наждачная бумага;
  • щетка по металлу;
  • шлифовальный станок.

Осуществлять полировку лезвия нужно очень аккуратно, чтобы не повредить его. После завершения работы нож должен быть идеально гладким и ровным. Чтобы металл имел приятный сероватый цвет, нужно выполнить его протравливание. Для этого используют хлорное железо, уксус, лимонный сок. После выполнения травления на поверхности ножа образуется защитная пленка. Именно она предотвращает развитие процесса коррозии.

Травление осуществляют только после качественной очистки металла. Любые загрязнения после выполнения данного процесса станут более четкими. В последующем избавиться от них практически невозможно.

Особенности работы со сталью

Основной целью закалки металла является изменение его структуры и перестроение атомной решетки. При повышении температуры выше пиковой отметки, называемой точкой Кюри, сталь обретает особую прочность и износостойкость. Последующее быстрое охлаждение позволяет снизить хрупкость металла, возникающую вследствие внутреннего напряжения, и повысить его пластичность. Сломать хорошо закаленную сталь будет уже непросто – трещины на ней появятся лишь при сгибании под углом свыше 45°. Однако нарушение технологии закалки может привести к переходу атомной решетки в промежуточное состояние. При этом прочность материала, напротив, снизится.

Правильная закалка ножа в домашних условиях не так уж сложна. Главное – точно соблюдать время, температуру нагрева и охлаждения. При отсутствии специального оборудования не каждый вид стали получится закалить. Для этой цели подходят лишь металлы с высоким содержанием углерода. Узнать, какой вид стали использовался для изготовления лезвия, можно по маркировке – клейму на клинке.

Проще всего работать с изделиями из конструкционной разновидности марок 45, 50, жаропрочной 40´13 или инструментальной. Причем, чем выше содержание углерода, тем прочнее будет лезвие, однако обрабатывать (затачивать) его будет сложнее. Клинки из стали высокоуглеродистых марок и легирующих сплавов закаливают при довольно высоких температурах в специальных камерах. Малоуглеродистые стали, содержащие в маркировке цифры 10, 20 и 25, и чугун данной процедуре не подвергают.

В качестве охладителя используются жидкая среда, машинное масло (отработка) или вода. Слишком быстрое снижение температуры нежелательно – оно может привести к появлению трещин

Поэтому важно соблюдать точное время не только закалки, но и дальнейшего охлаждения

Как сделать нож из напильника

› Изготовление

02.09.2019

Клинок, выполненный своими руками, это непросто гарантия хорошего качества, но и некий «престиж» в кругу друзей. Выполнить нож из напильника в домашних условиях, может показаться сложной задачей. Но при некоторой сноровке и внимательному изучению этого материала, практически любой человек может справиться с этим. Нужно отнестись к процессу серьезно и все получится.

Нож сделанный из напильника.

Технология и этапы изготовления ножа из напильника своими руками

Отдельно коснемся темы «дизайна» будущего клинка. Если не хватает фантазии, не стесняйтесь, сходите на профильные форумы и найдите для себя оптимальный вариант. Если опыта совсем мало или нет, вообще, рекомендуется выбрать клинок попроще. Не следует сразу же изготавливать изделие невероятной формы.

Простая форма и высокие спуски, с такой формой будет работать проще всего. Нанесите эскиз на бумагу, и сверьте с шириной напильника. И первым делом, снимите болгаркой с абразивным кругом, все зубчики с напильника, так будет проще в дальнейшей работе.

Проведение обжига заготовки и поэтапный процесс изготовления

Имея настоящий горн или муфельную печь, процесс отжига не составит труда. Можно изготовить и то и другое самостоятельно, но это другая тема. Самый простой вариант, сделать самодельный «походный» вариант горна. В земле выкапывается яма, засыпается углем, разводится огонь и самый важный момент – под угли нужно подвести подачу воздуха.

Процесс изготовления ножа из напильника своими руками.

Осуществить это можно даже простым ножным насосом, понятно, что нужно использовать металлическую трубку, чтобы не сгорел шланг. Если есть под рукой небольшой автомобильный компрессор, еще лучше. Таким образом, можно достичь довольно приличных температур.

  1. Допустим, горн у нас готов, и в полной готовности. Кладем на угли напильник, внимательно следим за ним и подаем воздух, температура должна быть постоянно высокой. Есть несколько способов измерить готовность заготовки: специальным лазерным термометром, по цвету раскаленного металла или самый простой – магнитом. У напильника нужный нагрев будет порядка 700-800 °C, цвет его будет вишнево-красный, и он перестанет магнититься. Достигнув этой точки нагрева, прекращаем подачу воздуха и оставляем все как есть на сутки. Таким образом, мы снимем напряжение с металла, и он станет более податливым для обработки.
  2. На этом этапе прикладываем наш бумажный шаблон к заготовке и обрисовываем его и принимаемся за вырезание. Делать это лучше ножовкой по металлу, да это трудоемко и долго, но если выполнять процесс болгаркой, есть вероятность перегрева металла. И таким образом, легко потерять прочность клинка. Хвостовик продумайте заранее, учтите при этом материал рукояти. Для новичка проще будет выполнить его в виде простого не толстого удлинения клинка.
  3. Если остались неровности, их проще убрать наждачным станком, но опять же, очень внимательно следить за перегревом и не допускать его. Смачивайте чаще водой заготовку.
  4. Сделать скос – это очень важный момент всей работы. Для непрофессионалов рекомендуется, обвести их с обеих сторон, точно симметрично. Сделав эту работу неправильно, есть риск испортить всю заготовку или выправлять придется очень долго.

Клинок практически готов, останется только чистовая обработка. Но чтобы он был готов полностью к работе, и избавиться от мягкости металла, нужна еще одна важная операция.

Как закалить нож

Этот процесс подразумевает в себе, изменение в металле строения кристаллической решетки. Самый распространенный способ, для закалки стали клинка, заключается в применении двух жидкостей – моторное масло и вода.

Опять возвращаемся к нашему горну и раскаляем заготовку до тех же температур, что и ранее. Берем изделие длинными щипцами и окунаем на две секунды в масло и на две в воду. Потом, снова, кладем его на угли, разогреваем и опускаем в той же очередности в жидкости, только удерживаем там по 3-и секунды. Для надежности можно сделать и третий раз, увеличив время на еще 1-у секунду.

Три повторных окунания с увеличением времени, даст вам гарантию нормально закаленного клинка. Для проверки часто используют стеклянную бутылку, при резе по ней должны оставаться следы. Если так – все сделано верно.

Как ковать клинок из напильника

Для ковки потребуется стандартный набор кузнеца: горн, наковальня, пара молотов (один 1,5-2 кг, и 0,3-0,5 кг), клещи, щетка по металлу.

Подготовка материала

Изготавливая нож из напильника кузнечным способом, первое, что потребуется, это обжечь сталь. Процедуру делают следующим образом.

  • Разжигают огонь в печи (не газовой!) и закладывают заготовку в очаг.
  • Выдержать металл в огне примерно 4-5 часов.
  • Дать остыть заготовке вместе с печью.

Это делается с целью отпустить металл, так как в инструментах он дополнительно закален и, если этого не сделать, при ковке возникнут напряжения в структуре.

После обжига температуру горения нужно уменьшать постепенно, после чего оставить заготовку в тлеющих углях до полного остывания (по времени около суток). Если остудить разогретый металл очень резко, то он попросту может растрескаться или даже раскрошиться.

Ковка

При соблюдении всех технологий ковки ножа в домашних условиях, процесс будет несложным и уже с первой попытки может получиться довольно неплохое изделие. Ковку простого прямого клинка делают по следующему алгоритму.

Заготовку из напильника нужно поместить в горн и довести до требуемой ковочной температуры. Например, для марки стали 9ХС, она составляет верхний предел в 1180 градусов, нижний — 800.

Проверяем по цвету раскаленной заготовки, используя шкалу температур и окраски стали.

Когда нагрев достигнет требуемого предела, заготовку клещами укладывают на наковальню и проковывают ее (обжимают). Всю поверхность нужно обжать за один нагрев.

  • После металл разогревают и начинают формировать полосу приблизительно требуемой толщины.
  • Спуски клинка можно будет сформировать после окончания ковки — на наждаке или применив болгарку. Однако, можно это сделать и ковкой, придав ножу нужное сечение в поперечнике.
  • Заготовку опять нагревают и проковывают место, где будет рукоять — хвостовик. При этом нужно отступить немного меньше длины края полосы, примерно две трети от планируемой рукояти. При формовке хвостовика он вытянется и примет нужную протяженность.

Также, вместе с хвостовиком, поковкой придают конфигурацию плечам клинка (место, где сходятся хвостовик и лезвие).

По окончанию выкованный нож оставляют в горне до полного остывания.

Немного другая технология будет при изготовлении якутского ножа. Клинок нужно формировать полукруглого сечения, а после формируют дол с противоположной стороны.

Алгоритмы поковки якутского ножа можно посмотреть в представленном видеоматериале:

Ковка ножа из подшипника более сложный технологический процесс для начинающего кузнеца. Но все будет зависеть от планируемых размеров клинка. Например, можно сделать неплохой нож при ковке из единственного ролика подшипника. Техника работ показана на видео:

Большие ножи можно сделать из стенок подшипника, предварительно распилив их и сковав вместе.

Когда ковка завершена, клинок стабилизируют, поместив его в очаг горна и оставив остывать там.

Планируя поковку ножа, можно изначально потренироваться на различных материалах. Например, можно взять полосу рессорной стали 65Г. Из нее также можно сделать хороший образец рабочего клинка, так как такая сталь довольно высокого качества, а ее объема будет достаточно для изготовления десятка различных ножей.

Некоторые специалисты рекомендуют перед поковкой ножей набить руку на ковке подков! При отработке такой технологии тренируются все те же кузнецкие приемы.

Попрактиковавшись, можно выковать практически любой клинок.

Если Вы можете поделиться своим опытом, оставьте свои комментарии или примите участие в обсуждении этого материала. Расскажите, какие материалы и приемы вы использовали при поковке ножей, а также какие типы приходилось изготавливать.

Что такое закалка металлов и ее виды

Под закалкой понимают вид термообработки металла, состоящий из его нагрева до температуры, при достижении которой наступает изменение структуры кристаллической решетки (полиморфное превращение) и дальнейшего ускоренного охлаждения в воде или масляной среде. Целью такой термообработки является повышение твердости металла.

Применяется также закалка, при которой температура нагрева металла не дает состояться полиморфному превращению. В этом случае фиксируется его состояние, которое свойственно металлу при температуре нагрева. Это состояние называют пересыщенным твердым раствором.

Технологию закалки с полиморфным превращением используют в основном для изделий из стальных сплавов. Цветные металлы подвергают закалке без достижения полиморфного изменения.

После такой обработки стальные сплавы становятся тверже, но при этом они приобретают повышенную хрупкость, теряя пластичность.

Чтобы снизить нежелательную хрупкость после нагрева с полиморфным изменением, применяется термообработка, называемая отпуском. Она проводится при более низкой температуре с постепенным дальнейшим охлаждением металла. Таким способом снимается напряжение металла после процесса закаливания, и уменьшается его хрупкость.

При закалке без полиморфного превращения нет проблемы с излишней хрупкостью, но твердость сплава не достигает требуемого значения, поэтому при повторной термической обработке, называемой старением, ее наоборот повышают за счет распада пересыщенного твердого раствора.

Особенности закалки стали

Закаливаются в основном нержавеющие стальные изделия и сплавы, предназначенные для их изготовления. Они имеют мартенситную структуру и характеризуются повышенной твердостью, приводящей к хрупкости изделий.

Если провести термообработку таких изделий с нагревом до определенной температуры с последующим быстрым отпуском, то можно добиться повышения вязкости. Это позволит использовать такие изделия в различных сферах.

Виды закаливания сталей

В зависимости от предназначения нержавеющих изделий, можно провести закалу всего предмета или только той его части, которая должна быть рабочей и иметь повышенные прочностные характеристики.

Поэтому закалку нержавеющих изделий подразделяют на два способа: глобальный и локальный.

Видео:

Охлаждающая среда

Достижение необходимых свойств нержавеющих материалов во многом зависит от выбора способа их охлаждения.

Разные марки нержавеющих сталей подвергаются охлаждению по-разному. Если низколегированные стали охлаждают в воде или ее растворах, то для нержавеющих сплавов для этих целей применяют масляные растворы.

Для того, чтобы получить высокую твердость металла, охлаждение проводят в проточной холодной воде. Также для повышения эффекта закалки для охлаждения готовят соляной раствор, добавляя в воду около 10% поваренной соли, или используют кислотную среду, в которой не менее 10% кислоты (чаще серной).

Кроме выбора охлаждающей среды немаловажным является режим и скорость охлаждения. Скорость снижения температуры должна быть не меньше 150°C за секунду. Таким образом, за 3 секунды температура сплава должна снизиться до 300°C. Дальнейшее снижение температуры может проводиться с любой скоростью, т. к. зафиксированная в результате быстрого охлаждения структура при низких температурах уже не разрушится.

Различают следующие способы охлаждения:

  • С использованием одной среды, когда изделие помещают в жидкость и держат там до полного охлаждения.
  • Охлаждение в двух жидких средах: масле и воде (или солевом растворе) для нержавеющих сталей. Изделия из углеродистых сталей сначала охлаждают в воде, т. к. она является быстро охлаждающей средой, а потом в масле.
  • Струйным методом, когда деталь охлаждается струей воды. Это очень удобно, когда требуется закалить определенную область изделия.
  • Методом ступенчатого охлаждения с соблюдением температурных режимов.

Температурный режим

Правильный температурный режим проведения закалки нержавеющих изделий является важным условием их качества. Для достижения хороших характеристик их равномерно прогревают до 750-850°C, а потом быстро проводят охлаждение до температуры 400-450°C.

Для снятия напряжения после нагрева до нужной температуры упрочнения металла, иногда используют поэтапное охлаждение изделий, постепенно снижая температуру на каждом из этапов нагрева. Такая технология позволяет полностью снять внутренние напряжения и получить прочное изделие с нужной твердостью.

Придание заготовке окончательной формы

Грубая заготовка до окончательной формы доводится при помощи напильника или наждака. Во избежание перегрева будущего ножа из пилы, при обработке его наждаком, необходимо периодически опускать в ёмкость с водой. Это позволит остыть заготовке. При обработке заготовки с помощью напильника дополнительное охлаждение не требуется. Наиболее оптимально будет приблизительно обработать заготовку на наждаке, а затем провести тонкую доводку напильником.

Обработка заготовки ножа

Во время окончательной обработки следует особое внимание уделять плавности загибов

Важно добиться того, чтобы загиб был ровным, без впадин или выпуклостей. Миниатюрные впадины легко проверить напильником. Для этого с помощью маркера закрашивается проверяемый торец заготовки

Далее, проводят напильником с лёгким нажимом вдоль заготовки по всему загибу. В тех местах, где остался след маркера есть впадины

Для этого с помощью маркера закрашивается проверяемый торец заготовки. Далее, проводят напильником с лёгким нажимом вдоль заготовки по всему загибу. В тех местах, где остался след маркера есть впадины

Миниатюрные впадины легко проверить напильником. Для этого с помощью маркера закрашивается проверяемый торец заготовки. Далее, проводят напильником с лёгким нажимом вдоль заготовки по всему загибу. В тех местах, где остался след маркера есть впадины.

Далее, заготовка очищается от заусениц и шлифуется с помощью наждачной бумаги. Начинать можно с 60 зернистости и достаточно закончить на 320. Заготовка ещё будет подвергаться термической обработке, поэтому чистовая шлифовка клинка будет позднее.

Заточка лезвия

Точить нож лучше вручную, так как при применении электрического точила существует опасность перегрева металла. Для заточки обычно используют точильный камень. К процедуре приступают по завершении травления, после высыхания эпоксидной смолы. Лезвие закрепляется таким образом, чтобы угол заточки составил 20 °.

  1. Вначале производится заточка грубым абразивным точилом (например, алмазным бруском «extra-extra coarse»). Обработка проводится исключительно в перпендикулярном режущей кромке направлении. Необходимо периодически промывать точило в мыльном растворе. Закончив заточку одной стороны лезвия, его переворачивают и затачивают вторую.
  2. Затем приступают к доводке. Для её выполнения подходит алмазный брусок «extrafine» либо камень из керамики с зернистостью 1000. Во время доводки направление заточки меняется на противоположное (вдоль лезвия).
  3. Следующий этап — полировка поверхности. Для этого процесса используется алмазный брусок «extra-extra fine» либо керамическое точило с зернистостью 8000. Инструмент должен двигаться перпендикулярно кромке лезвия ножа. Это правило необходимо обязательно соблюдать при финальной шлифовке изделия.

Спуски на ноже из напильника

Спуски на ноже из напильника можно делать шлифовальной машиной. От них будет напрямую зависеть режущее качество готового изделия – чем тоньше спуски, тем проще будет наточить готовый нож, и тем реже придется выполнять эту манипуляцию. При этом слишком тонким делать лезвие нельзя, потому что оно будет хрупким.

Что нужно сделать для формирования спусков:

  • маркером нарисовать на клинке будущий откос;
  • обозначить две равные части будущего ножа вертикальной линией;
  • взять сверло диаметром, равным толщине заготовки, и провести им линию по наметкам;
  • выполнять формирование спусков шлифовальным инструментом, стараясь выполнять работу симметрично по двум сторонам.

Если специфических шлифовальных с танков нет в наличии, то спуски можно сделать и напильником, но он должен быть предназначен для работы с металлами. Нельзя забывать о периодическом охлаждении заготовки, потому что при перегреве может повредиться структура металла и нож будет хрупким.

Подготовка к работе

На подготовительном этапе следует придумать форму клинка и рукоятки к нему. Эти детали необходимо отобразить на чертеже будущего изделия. Отметьте на эскизе также метод их крепления. Профессиональное изготовление кинжала из напильника предполагает применение ковки железа в кузне.

Это обеспечивает прочность металла, придавая ему эластичность, позволяет убрать лишнюю толщину уплощением стали ударами молота, а также ускоряет процесс изготовления стилета, снижая затраты времени на его последующую обработку. При отсутствии кузнечного оборудования и специальных навыков можно изготовить хороший самодельный нож и без ковки. Его качество не будет уступать выполненному опытным кузнецом при условии подбора настоящего советского напильника.

Проверить, является ли сталь легированной или обычной, прошедшей закаливание, можно следующим способом: достаточно поместить деталь на кромке стола и ударить по её хвостовому кончику молотком. Он должен не сломаться, а немного погнуться.

Также определить качество металла позволит обработка на точильном станке — у обычной стали появится множество длинных пучков искр, а у высоколегированной образуется пышный сноп искр небольшой длины.

Первый этап изготовления ножа своими руками — обжиг. Нагревание металла обеспечивает его податливость, необходимую для механической обработки. Поэтому сделать нож из напильника без термообработки невозможно.

Сборка самодельного ножа

Выполнив все указанные выше операции и доведя сталь ножа до необходимой твердости, переходим к сборке. Подгоняем форму накладок к хвостовику ножа и вырезаем дополнительно две вставки из кожи.

Затем смазываем детали клеем, устанавливаем на клею латунные вставки и оставляем сушиться на несколько часов.

Крайнюю вставку лучше изготовить не из стержня, а из трубочки требуемого диаметра. Это поможет крепить готовое изделие при эксплуатации на кожаный ремешок, что предохранит его потерю в походах, на рыбалке или охоте.

После высыхания клея тщательно обработайте рукоятку и лезвие наждачной бумагой. Для защиты клинка от коррозии его достаточно хорошо отполировать после окончательной заточки и доводки.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
