Устройство паяльника
Паяльник является прибором, который используется во время работы с различными монтажными схемами и электрическими цепями различных устройств. В качестве нагревательного элемента используется привычное жало.
Чаще всего эта деталь делается в медном исполнении. Этот металл является хорошим проводником, и быстро достигает нужных температур. Нагревается жало путем пропуска через себя тока небольшого напряжения.
Импульсные паяльники значительно экономичнее в этом плане, в сравнении с традиционными. Это обусловлено принципом работы последнего. На нагревательный элемент напряжение поступает только в сам момент пайки, потому холостой ход напрочь отсутствует.
Первым питание встречает преобразователь, который работает на высокой частоте. На прибор он подает напряжение частотой от 20-ти до 45-ти килогерц.
Еще одной, не менее важной деталью является понижающий трансформатор, перед которым идет простая микропроцессорная схема, осуществляющая управление цепями. Последним, но не менее важным элементом, является обмотка вторичного типа, которая удерживает жало.
Характеристики
Одной из наиболее популярных на рынке является модель импульсного паяльника STING. Этот прибор имеет следующие характеристики:
- Напряжение питания 145-270 В
- Частота напряжения 50-60 Гц
- Потребляемая мощность 30-125 Вт
- Время нагрева жала достигает рабочей температуры 1,5-6,0 секунд.
- Максимальная температура рабочей зоны St 500 °С
- Степень защиты IP 2.0
- Размеры 176 × 130 × 26 мм.
- Кабельная сеть длиной 1 м
- Вес 0,18 кг
Вам это будет интересно Измерение мультиметром с токовыми клещами
Паяльник STING
Паяльники из нихрома
Виды и устройство импульсных паяльников имеют свои отличия. В случае с устройством внутри – они незначительные. Больше отличаются сами модели. Есть достаточно много видов паяльников, что обусловлено особенностями их конструкции, принципом работы и предназначением. Разберем основные из них.
Нихромовые паяльники имеют одноименную спирать, через которую проходит электричество. Оно может быть постоянным, как от электрической сети, или же переменным, как то, которое можно получить от трансформаторных установок.
Более дорогие модели оснащаются специальным термодатчиком, который может ограничивать прибор по температуре работы, в зависимости от предпочтений пользователя. Осуществляется это посредством старой доброй термопары.
Конструкция таких паяльников может немного отличаться, в зависимости от производителя и ценовой категории. Более дешевые модификации работают со спиралью с нихрома.
Такой вариант не очень экономичен, поэтому в более дорогих модификациях уже применяется система изоляторов, к которой присоединяется нихромный элемент. Это увеличивает полезную передачу энергии и уменьшает ее потери. Такая конструкция похожа на керамическое жало, из-за чего часто путаются покупатели. О таких моделях мы поговорим чуть позже.
Особенности конструкции и управление паяльником

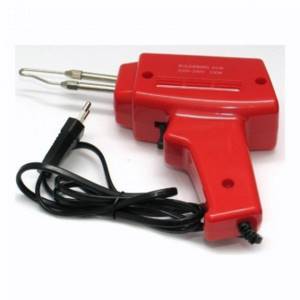

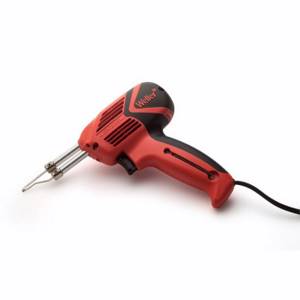

Как уже упоминалось выше, импульсный прибор по своему внешнему виду напоминает пистолет. Г-образная его форма позволила скрыть все управляющие модули в рукоятке, которая весьма удобна в эксплуатации.
Сам процесс управления устройством очень прост. На корпусе располагаются две кнопки:
- Первая предназначена для ступенчатой регулировки напряжения. Чтобы установить требуемые параметры, достаточно выбрать тот или иной уровень.
- Вторая кнопка запускает процесс разогрева жала. Ее нужно постоянно удерживать в процессе работы, чтобы инструмент оставался горячим.
Некоторые модели паяльников оснащаются миниатюрным дисплеем, который показывает выбранный уровень нагрева жала.
Детальнее об импульсных паяльниках
Дальше идут импульсные паяльники. Компактны, продуктивны, при желании можно разобраться в том, как сделать импульсный паяльник самому. Причиной этому служит весьма незамысловатая конструкция, которую мы немного рассмотрели выше.
Работают они только при нажатии кнопки, которую необходимо удерживать пальцем. Благодаря этому они и стали настолько выгодными в плане расхода электроэнергии. Медное жало быстро нагревается, и вот, спустя 5-7 секунд, вы можете использовать прибор.
Отпустив кнопку паяльника, тот перестает подавать питание на жало, которое начинает стремительно остывать. Большинство паяльников на нашем рынке производятся как раз на территории России.
Их отличительной чертой является конструкция, которая предусматривает подключение медного жала к общему электрическому контуру прибора, в которой уже имеются трансформатор и преобразователь. За счет последнего увеличивается рабочая частота, а первый занимается выравниванием напряжения внутри прибора в моменты простоя.
Какой крепеж нужен для крепления гипсокартона: виды крепежей, критерии выбораРейтинг бытовых пистолетов для монтажной пены 2021
ТОП-15 популярных моделей мультитулов
Если вы делаете импульсный паяльник своими руками, то стоит знать, что его устройство будет немножко отличаться от описанного выше, в виду того, что можно некоторые составляющие заменить идентичными по функционалу деталями.
Принцип действия

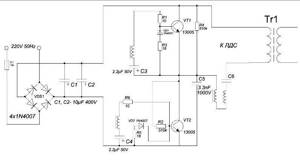

Устройство и принцип действия такого типа приборов основано на простом физическом эффекте, при котором нагрев проводника происходит при протекании большого тока. В момент включения устройства нажатием кнопки первичная схема источника входного сигнала отключается, трансформатор переключается на низкое напряжение на вторичной обмотке. При этом в выходной цепи присутствует ток для быстрого нагрева жала. Когда кнопка отпущена, цепь отключается, ток прекращает течь и нагрев прекращается.
При низком напряжении около 2 вольт сила тока в рабочей цепи достигает 25-50 ампер. Вторичная обмотка трансформатора должна быть намотана проводами, при этом поперечное сечение обмотки должно быть в несколько раз больше, чем поперечное сечение жала. То же самое правило должно выполняться для проводящей шины, которая соединяет конец шипа со вторичной обмоткой. Это предотвратит затраты энергии на нагрев. Импульсные источники питания заменяют трансформаторные, и их популярность медленно растет. Они позволяют многократно уменьшить вес и размеры оборудования с той же производительностью.
Керамический паяльник
Возвращаемся к теме керамических паяльников. В качестве нагревательного элемента в таких приборах используется керамический стержень. Такой вариант считается более современным и более надежным.
Температура такого элемента повышается намного быстрее, кроме того, они более долговечны, в сравнении с аналогами с металлов и разных сплавов. Также, керамическое жало отлично подходит для различных температурных режимов, и сопутствующей им мощности.
Преимущества
Паяльник с регулировкой температуры
Достоинства импульсных паяльников заключаются в следующем:
- Удачная эргономика конструкции ИП. Импульсный паяльник, в отличие от обычного стержневого паяльного оборудования, имеет форму пистолета, что позволяет одной рукой держать и включать, отключать инструмент.
- Высокочастотный преобразователь напряжения разогревает жало инструмента в течение нескольких секунд.
- При наличии регулятора мощности расширяется сфера применения паяльника от пайки мелких элементов до соединения крупных деталей.
- Работа в импульсном режиме сокращает потребление электроэнергии.
Газовые паяльники
Паяльники, использующие в работе газ, являются независимыми от переменного источника питания приборами – автономными. Это огромный плюс такого варианта, но, пожалуй, и единственный.
Жало бывает из разных материалов, но всегда нагревается за счет газа, который сжигается внутри корпуса и направляется к жалу.
ТОП-10 лучших строительных миксеров по мнению экспертовРейтинг лучших заклепочников в 2021 году
Стол для сварщика своими руками: пошаговая инструкция с размерами е и полезные советы
В качестве источника газа используется простой баллончик, который в некоторых случаях можно дозаправить. Если снять насадку с жалом, можно получить небольшую газовую горелку. Кому-то такое может пригодится.

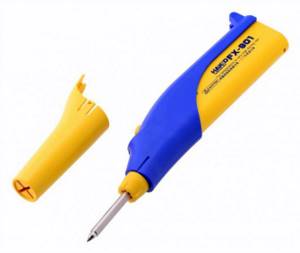

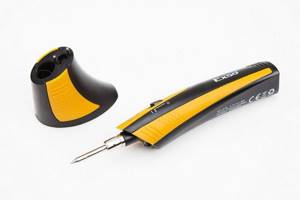

Как вы видите, виды и устройство импульсных паяльников отличаются не так сильно, как паяльники в целом, но выбрать есть из чего. Как минимум можно обратить внимание на модели с аккумулятором. Они хорошо подходят для маленьких элементов, которые часто встречаются на микропроцессорных схемах мелкой бытовой техники.
Выбор и стоимость устройства.
Выбор импульсных паяльников на российском и зарубежном рынке в наше время достаточно широкий. Поэтому при покупке устройства у вас скорее всего возникнет много вопросов. И все таки какое устройство стоит выбрать для покупки? Рекомендаций по выбору достаточно много. Поэтому ниже представлен небольшой рейтинг импульсных паяльников, которые могут встретиться вам на рынке продаж на сегодняшний день.
Импульсный паяльник Sparta 913095.

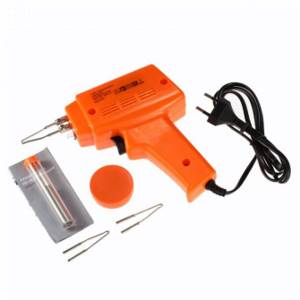

Импульсный паяльник Sparta 913095, 100 Вт (рис.4)
Технические характеристики:
| Тип | импульсный паяльник |
| Мощность | 100 Вт |
| Регулировка мощности | нет |
| Питание | электросеть |
| Напряжение питания | 220 В |
| Макс. температура нагрева | 600°C |
| Время разогрева | 90 c |
| Материал жала | медь |
| Материал рукоятки | пластик |
Импульсный паяльник Sparta 913095 не заслужил любви и признания на рынке, так как имеет ряд существенных недостатков. Во – первых плохой разогрев жала, из – за толщины проволоки. Мощности паяльника просто напросто не хватает для должного нагрева. Зачастую гаражные кулибины решают эту проблему путем подтачивания жала напильником. Во – вторых низкое качество материалов устройства. В – третьих массивные габариты, которые не способствуют комфортной работе с этим паяльником. Стоимость данного устройства около 600 рублей.
Импульсный паяльник PATRIOT ST 501.
Импульсный паяльник PATRIOT ST 501 (рис. 5)
Технические характеристики:
| Тип | импульсный паяльник |
| Мощность | 100 Вт |
| Регулировка мощности | нет |
| Питание | электросеть |
| Напряжение питания | 220 В |
| Макс. температура нагрева | 500°C |
| Время разогрева | 4 c |
| Материал жала | Медь c покрытием |
| Материал рукоятки | пластик |
| Дополнительная информация | подсветка рабочей зоны |
Из достоинств данного устройства стоит отметить быстрый нагрев, который составляет 4 секунды. Но помимо достоинств паяльник имеет и недостатки:
- Большая масса устройства;
- Паяльник плохо справляется со своей главной задачей. По сравнению с подобным паяльником ещё советского производства мощностью 60 Вт этот греет даже хуже, при заявленной мощности 100 вт.
- Сильно нагревается сам корпус, где находится трансформатор.
Стоимость на рынке данного устройства составляет 1129 рублей.
Импульсный паяльник ZD-507 220.
Паяльник-пистолет имп. ZD-507 220 (рис. 6)
Технические характеристики:
| Тип | импульсный паяльник |
| Мощность | 100 Вт |
| Регулировка мощности | нет |
| Питание | электросеть |
| Напряжение питания | 220 В |
| Макс. температура нагрева | 500°C |
| Время разогрева | 6 c |
| Материал жала | Медь c покрытием |
| Материал рукоятки | пластик |
Очередной представитель китайского рынка. Внутри трансформатор на 50 Гц, тока которого хватает только на нагрев стального жала. Нагревается долго, при попытке прогреть массивные детали срабатывает защита и он отключается. Приходится долго ждать пока остынет. Стоимость устройства – 790 рублей.
Импульсный паяльник ЗУБР 55412-H4.
Паяльник ЗУБР 55412-H4 (рис. 7)
Технические характеристики:
| Тип | импульсный паяльник |
| Мощность | 150 Вт |
| Регулировка мощности | нет |
| Питание | электросеть |
| Напряжение питания | 220 В |
| Время разогрева | 7 c |
| Материал жала | Никель |
| Материал рукоятки | пластик |
| Дополнительная информация | подсветка рабочей зоны |
Пожалуй это самый дорогостоящий, но и самый лучший вариант из представленных устройств. Из достоинств: неплохое качество исполнения, быстрый и тихий нагрев. Недостатки: тяжеловат (вес составляет 1 кг), высокая стоимость. Стоимость данного устройства – 1850 рублей.
В заключение хотелось бы хотелось сказать, что на рынке в настоящее время представлено достаточное количество импульсных паяльников. Следовательно перед покупкой устройства вам следует взвесить все за и против и исходить прежде всего из ваших потребностей. Как показывает практика и отзывы владельцев, представители китайского рынка в данной нише не зарекомендовали себя должным образом. Поэтому стоит присмотреться к отечественным представителям.
Ноя 3, 2020HowElektrik
Недостатки
Паяльник ЭПСН
Наряду с положительными характеристиками, следует отметить недостатки ИП:
- При длительной работе сказывается усталость руки от того, что приходится удерживать тяжёлый паяльный пистолет на весу.
- Импульсный паяльник в современном исполнении с дополнительными опциями стоит довольно дорого.
Важно! Из-за скопления на жале ИП высокочастотного напряжения чувствительные микросхемы во время пайки могут быть разрушены.
