Тиски для слесарных работ: сделай сам
При слесарных и столярных работах мастеру-самодельщику не обойтись без мощных тисков. Большие и новые тиски стоят дорого. Выход — или искать б/у тиски на вторичном рынке, или засучить рукава и, при наличии сварочного аппарата и УШМ, сделать недорогие тиски своими руками. Рассмотрим пример пользователя портала с ником Korkus и расскажем:
- Как самому сделать слесарные тиски из металла.
- Какие детали нужны для изготовления самодельных тисков.
- Какие инструменты потребуются.
Самодельные слесарные тиски: вариант №1
Отличные крепкие слесарные тиски можно самостоятельно изготовить из профильных труб. Ниже представлена подробная инструкция в формате фотоподборки, дополненная подробным видео. К сожалению. видео на английском языке, но это вряд ли сможет помешать грамотному мастеру понять суть процесса.
Самодельные тиски из профильных труб
Тиски для слесарки своими руками: пошаговая инструкция
В интернете можно найти много вариантов самодельных тисков, сделанных своими руками. Я тоже решил сделать слесарные тиски из имеющегося у меня металла, чтобы не покупать заводские. И вот, что из этого получилось.
Для изготовления самодельных тисков нужны детали:
- Основание тисков – металлическая пластина толщиной 4 мм;
- Направляющая призма – профильная труба сечением 5х5 см, толщина стенки 4 мм;
- Основа губок – уголок с полкой 7.5 см, толщина стенки 8 мм;
- Ходовой винт – шпилька диаметром 20 мм;
- Также потребовались – металлическая полоса шириной 5 см и толщиной 1 см, усиленная гайка для шпильки и уголок с полкой 60 мм и толщиной стенки 5 мм.
Работы по изготовлению слесарных тисков разбили на ряд этапов:
1. Основание под тиски Korkus сварил из двух металлических пластин размером 20х16 см.
Затем места сварки зачистили.
2. По центру основания пользователь провёл линию для разметки места под ходовой винт – шпильку. Гайка под ходовой винт приварена к проставке толщиной 10 мм.
3. Направляющая тисков сделана из квадратной профильной трубы, в которой болгаркой сделан продольный паз шириной чуть больше, чем приваренная подставка с гайкой.
4. Для крепления направляющей использован 60-й уголок (2 шт.) длиной 20 см.
Уголки обхватывают профильную трубу, а сверху к ним приваривается крышка из полосы толщиной 1 см и шириной 5 см. Получается короб.
Чтобы профильная труба свободно двигалась в коробе и получился зазор, использованы проставки – 2 полотна от пилы по металлу.
Т.к. щель между пластиной и уголками получилась достаточно большой, то, после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину изнутри.
5. Основание губок слесарных тисков сделаны из прочного уголка с полкой 75 мм и стенкой 8 мм.
Губки тисков изготовлены из полосы толщиной 1 см.
В уголках и губках просверлены сквозные отверстия диаметром 4.2 мм.
Затем в уголках пользователь нарезал резьбу М5, а в губках рассверлил отверстия сверлом 5,1 мм и раззенковал отверстия под потай.
В губки вкручены болтики, а с обратной стороны прикручены гайки, которые потом обварили.
Чертёж губок для слесарных тисков.
6. С торца профильной трубы приварены два уголка.
Губки усилены треугольными ребрами жесткости и заварены пластиной металла толщиной 4 мм.
Инструкция по изготовлению тисков: вариант №2
Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.
Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.
Чертеж самодельных тисков. Ниже два фото с готовым изделием
Конструктивными элементами, из которых будут состоять самодельные тиски, являются:
- отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
- отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
- ходовая гайка с диаметром резьбы М16;
- ходовой винт с диаметром резьбы М16;
- вороток, за счет которого ходовому винту будет сообщаться вращение;
- передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
- отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
- две стопорные гайки с диаметрами резьбы М16 и М18.
Две основные части тисков (подвижная и неподвижная)
Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.
Читать также: Коронка по кирпичу для розеток
На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.
Тиски в сборе (на фото в них зажат молоток)
На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.
После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.
Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.
Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.
На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.
Тиски описанной конструкции, автором которой является В. Легостаев, относятся к надежным и эффективным зажимным приспособлениям, простым в обслуживании и ремонте, что делает их очень популярными у домашних мастеров.
Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме
Нужны губки для тисков
Добрый день всем! Не получается найти губки для тисков 140мм. У кого есть, предложите.
у фрезеровщиков есть
Электросваркой свари полосу металлическую в несколько раз, да сделай самостоятельно
Mutru4 , Это понятно, что у них есть.
LexxLexx написал: Электросваркой свари полосу металлическую в несколько раз, да сделай самостоятельно
LexxLexx , Халтура если честно.
Kolbenschmid , . В смысле? К губкам тисков предъявляются какие-то особые требования? При минимальных усилиях результат будет неотличим от оригинала.
LexxLexx написал: Kolbenschmid , . В смысле? К губкам тисков предъявляются какие-то особые требования? При минимальных усилиях результат будет неотличим от оригинала.
LexxLexx , Вот эту работу халтурой не назовешь. Сварить из полосы( Увы увольте
Kolbenschmid , -Пилите! Пилите,Шура!Пилите!Они золотые. )))) Эти губки вам дороже новых тисов обойдутся ))) Вы, случаем, не Зенит-Арену строите?
LexxLexx написал: К губкам тисков предъявляются какие-то особые требования?
Как минимум твёрдость. Полоса , что продаётся на рынках – Ст3
Тиски своими руками: изготовление разных вариантов
Тиски являются одним из важнейших приспособлений для облегчения труда любого мастера хоть при обработке металла, хоть при работе с деревом. Зажав деталь в тисках, мастер освобождает свои руки для инструмента. К тому же, тисками можно крепче удерживать деталь, чем вручную. Более того, повышается точность изготовления.
Тиски бывают разные – общего назначения (универсальные) и специализированные (для определённых работ).
Тиски настольные обычные, тиски настольные малые, тиски ручные ювелирные ФОТО: Леонид Шальман
Слесарные тиски из профтрубы
Для того чтобы сделать надежные верстачные тиски, необходим сварочный аппарат и следующие компоненты:
- Несколько отрезков профтрубы разного размера.
- Шпилька из закаленной стали с крупной резьбой.
- Гайки двойной высоты.
Чертеж тисков для верстака представлен на иллюстрации. Это универсальный вариант, возможны изменения в конструкции, в зависимости от ваших задач.
Порядок изготовления
На трубу большего диаметра (корпус) снизу привариваются опоры. С тыльной стороны наваривается задняя стенка (фланец) из стали 3-5 мм. По центру сверлится отверстие, и приваривается ходовая гайка. Сверху, напротив передней опоры приваривается задняя губка.
На торец внутренней подвижной трубы наваривается передний фланец, из стали 3-5 мм. В него вставляется шпилька с приваренными стопорными гайками. С обеих сторон фланца необходимо надеть упорные шайбы. На передний конец шпильки приваривается проушина, для воротка. Сверху на подвижную трубу крепится передняя губка.
Для надежности на губки можно прикрутить пластины металла из закаленной стали, например – держаки от токарных резцов, с насечками, выполненными напильником. Самодельные слесарные тиски, изображены на фото:
Основные элементы тисков для домашней мастерской
Тиски состоят из нескольких деталей. Основными элементами являются губки – подвижная и неподвижная, между которыми и зажимается обрабатываемая деталь. Неподвижная губка выполнена как одно целое с основанием. В подвижной губке закреплена гайка, сквозь которую проходит мощный ходовой винт. На одном конце винта установлена рукоятка, за которую его вращают, другой конец свободно вращается в неподвижной губке. При вращении за рукоятку подвижная губка перемещается в сторону неподвижной.
Основание может быть выполнено из двух деталей. Нижняя крепится наглухо к рабочему столу (верстаку), на верхней собран весь механизм тисков. Некоторые модели могут поворачиваться вокруг вертикальной оси.
Основные элементы тисков ФОТО: usamodelkina.ru
Как самостоятельно сделать столярные тиски
Практически любому домашнему мастеру приходится иметь дело с обработкой деревянных изделий. Необходимость в такой обработке может быть связана как с изготовлением различных деревянных конструкций, так и с ремонтом уже имеющихся. Выполнять эту работу, используя подручные приспособления с металлическими зажимными элементами, не только неудобно, но и чревато повреждением поверхности деревянной детали, появлением на ней вмятин и трещин. Именно поэтому для деревянных изделий лучше всего использовать столярные тиски. Сделать их своими руками тоже несложно.
Самодельные тиски с деревянными направляющими
Как и в случае со слесарными тисками, найти в интернете чертежи, фото и даже видео изготовления таких приспособлений не составит особого труда.
Простейшая конструкция самодельных столярных тисков состоит из следующих элементов:
- корпуса из массивного деревянного бруска, который также служит неподвижной зажимной губкой;
- подвижной губки из деревянного бруска;
- цилиндрических направляющих из металла, по которым будет перемещаться подвижная губка;
- ходового винта, обеспечивающего перемещение подвижной губки;
- воротка, посредством которого ходовому винту сообщается вращение.
Устройство столярных тисков
Корпус таких тисков, на котором фиксируются металлические направляющие, крепится на поверхности верстака при помощи длинных шурупов или болтов. И в корпусе, и в подвижной губке зажимного приспособления необходимо сделать три отверстия – для направляющих и ходового винта. Сверлить такие отверстия лучше всего одновременно в обоих брусках, чтобы они были расположены точно относительно друг друга.
Закрепление тисков снизу верстака
После того как направляющие будут зафиксированы в корпусе, на них надевается подвижная зажимная губка. Затем в центральное отверстие обоих брусков вставляется винт, на который с обратной части корпуса навинчивается гайка. На второй конец винта, который выступает за переднюю поверхность подвижной губки, необходимо также навернуть и приварить гайку. Чтобы закрепить на переднем конце ходового винта вороток, в винте просверливается отверстие соответствующего диаметра (или к нему приваривается гайка).
На фото показан принцип сборки таких тисков
Действуют такие тиски следующим образом: вращаясь, ходовой винт вкручивается в гайку, зафиксированную на обратной части опоры, тем самым притягивая к ней подвижную зажимную губку.
Тиски закреплены на верстаке и готовы к работе
Таким образом, изготовление слесарных и столярных тисков для домашней мастерской не требует ни специальных навыков, ни поиска труднодоступных комплектующих.
Тиски слесарные своими руками
Тиски заводского изготовления можно купить в инструментальном магазине. Но за них нужно заплатить немалые деньги. К тому же, у настоящего мастера всегда к инструменту и приспособлениям есть набор индивидуальных требований. Вот поэтому многие умельцы делают тиски своими руками. Но для выполнения такой работы надо многое уметь: делать грамотные чертежи, быть хорошим слесарем и сварщиком, работать на токарных, фрезерных и сверлильных станках. Зато и тиски можно сделать уникальные, каких ни у кого нет.
Как сделать своими руками?
Для начала определитесь с материалом. О том, как правильно его выбрать, мы уже говорили. Ограничивать себя не стоит, можно «за раз» сделать несколько пар прижимных планок и менять их по мере необходимости.
Далее демонтируйте старые накладки. Эта работа весьма трудоемкая, наверняка болты заржавели, и снять накладки просто так не удастся. Тогда их нужно спиливать болгаркой с отрезным кругом. Но будьте готовы, что остатки болтов выкрутить не получится. Тогда их нужно сошлифовать, а затем просверлить новые отверстия и нарезать в них резьбу.
Далее приступаем к изготовлению. Используя простые инструменты, можно сделать хорошие деревянные накладки. При этом они будут закрепляться не винтами, а магнитами, и снимать старые губки не потребуется.
Основная идея – сделать легкосъемные губки. К магнитам они крепятся скобой, изготовленной из листового металла толщиной 1–2 мм. Работа заключается в выполнении определенной последовательности шагов.
- Возьмите 2 одинаковых деревянных брусочка. Их толщина должна быть достаточна, чтобы в торец можно было вкрутить винт. Длина и ширина определяются размерами тисков.
- Закрепите в верхней части каждой губки по магниту. Найдите такое положение, при котором они держатся с наибольшей силой.
- Зажмите в тисках обе наши новые накладки.
- Из бумаги сделайте шаблон, приложив ее к накладке и магниту. Сделайте необходимые сгибы. Далее вырежьте получившуюся фигуру, расправьте и перенесите контуры на металл.
- Придайте металлической заготовке необходимую форму. Для этого приложите ее к накладке и магниту и делайте изгибы. Затем уберите заусенцы и острые грани.
- Закрепите скобы на нашей деревянной накладке 2-мя винтами. Для этого нужно просверлить отверстия.
- Для изготовления другой губки проделайте то же самое.
Магнит можно вовсе не прикреплять к скобе – он будет держаться самостоятельно. Но если нужна большая надежность, то его можно прикрепить винтами или клеем. Большой прочности не требуется, поскольку на соединение не действуют силы закрепления.
Достоинства таких самодельных губок – простота исполнения и низкая стоимость, а также то, что накладки быстро снимаются и ставятся. Недостаток – величина рабочего хода тисков уменьшается.
Главное требование – накладки должны быть строго параллельными.
Самим можно сделать и металлические губки, но без оснастки уже не обойтись. Нужно использовать стандартные крепления. Но убедитесь, что установочные пазы прямые. Если это не так, их нужно выровнять фрезером, дремелем или с помощью шлифования.
Новые прижимные планки можно изготовить из старых токарных резцов.
- Штангенциркулем или нутромером определите необходимые размеры.
- По ним сделайте 2 металлических бруска. Это и будут губки.
- Просверлите по 2 отверстия. Они должны четко совпадать с установочными и лежать строго перпендикулярно поверхности зажима. Это самый ответственный момент. Для гарантии их диаметр можно сделать немного больше.
- В отверстиях сделайте углубления для потайных болтов. Лучше цековкой, чтобы дно получилось плоским, а не конусным.
- Дремелем или болгаркой с тонким кругом нанесите риски.
- Закалите губки, а затем отпустите их. Температура зависит от марки материала.
- Закрепите накладки на тисках. Если они «сидят» неровно, подгоните нужные размеры. После закалки это можно сделать только шлифованием.

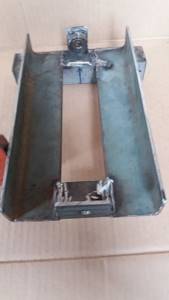

Тиски своими руками для сверлильного станка
Тиски для сверлильного станка отличаются от обычных слесарных тисков своей общей высотой. Они значительно ниже.
Материалы и инструменты
Материалы и инструменты используются такие же, как и в предыдущем случае.
Чертежи
Чертежи отличаются только в части выбранной конструкции и размерами деталей.
Инструкция по изготовлению
Технология изготовления определяется тем, что идёт работа с металлом. Конкретные детали изготавливаются по конкретным чертежам. Между вариантами разных моделей тисков принципиальное отличие может быть лишь в том, где устанавливается ходовая гайка – на подвижной или неподвижной части. Этим определяется способ закрепления ходового винта. И ещё нюанс, тиски для сверлильного станка обычно свободно перемещаются по рабочему столу.
Тиски для сверлильного станка ФОТО: usamodelkina.ru
Изготовление сверлильного станка
Необходимые материалы
Самодельные тиски для сверлильного станка в домашних условиях изготовить довольно просто. Они не нуждаются в сложных расчетах и конструкторских разработках. В сети можно найти очень много качественных чертежей слесарных тисков. Очень простая, но качественная конструкция изготавливается при помощи железных труб или швеллера.
Для сборки слесарных тисков своими руками понадобятся такие материалы:
- Небольшая железная труба, которая будет служить внутренней подвижной деталью устройства;
- Железная труба меньшего размера, которая будет выполнять роль внешней неподвижной части;
- Большая гайка размером М16;
- Большой винт размером М16;
- Специальный вороток, через который вращение будет передаваться винту;
- Две металлические опоры, которые будут фиксировать на станине неподвижную часть;
- Два отрезка металлического прямоугольного профиля, которые будут служить губками тисков;
- Несколько стопорных гаек размера М16.
Слесарные тиски
Собирать такую самодельную конструкцию необходимо начать с того, что к краю торца металлической трубы большого размера, которая будет неподвижным узлом устройства, прикрепляют фланец при помощи ручного сварочного аппарата. В центр фланца нужно приварить гайку размером М16. Далее, к торцу железной трубы меньшего размера необходимо приварить еще один фланец и в него пропустить ходовой винт.
К краю винта нужно приварить еще одну гайку, которая будет фиксирующим элементом. Окончание винта, к которому закреплена гайка, нужно пропустить сквозь трубу малого диаметра, а потом вставить его в сквозное отверстие фланца. Стоит запомнить, что гайка обязана прикручиваться к фланцу изнутри.
На ходовой винт, который находится снаружи фланца, необходимо надеть шайбу и накрутить гайку. Далее, она надежно приваривается к винту. Еще одну шайбу стоит установить между поверхностью металлического фланца и гайкой. Это поможет снизить силу трения между ними. На этом этапе работ необходимо быть очень внимательным и не допустить ошибок.
После сборки подвижного узла приспособления нужно вставить его в металлическую трубу большего размера и закрутить другой конец винта в другой фланец. Для того чтобы присоединить вороток к винту, который немного выступает из трубы меньшего размера, стоит приварить к нему гайку или мушку. В ее сквозное отверстие и нужно пропустить вороток.
Хорошие зажимные губки для стуловых слесарных тисков стоит сделать из небольших прямоугольных труб. Их нужно закрепить к неподвижной и подвижной деталям устройства. Чтобы тиски были намного устойчивее, к низу неподвижной железной трубы необходимо приварить несколько опор. Их роль могут выполнять прямоугольные трубы и куски уголков.
Труба малого размера при вращении ходового винта тоже способна проворачиваться. Это делает применение подобной конструкции очень проблематичным. Чтобы этого избежать, сверху неподвижной трубы стоит проделать небольшую прорезь, а в подвижную часть закрутить фиксатор. Этот винт должен перемещаться в прорези, не допуская вращения малой трубы.
Столярный инструмент
Многим людям довольно часто приходится обрабатывать деревянные детали. Эта обработка обычно связана со сборкой разных конструкций из дерева или их ремонтом. Делать такую работу, применяя заводские устройства с железными зажимными губками, очень неудобно. А также это может привести к повреждениям деревянного изделия, возникновениям трещин или вмятин. По этой причине для деталей из дерева лучше применять самодельные тиски. Чтобы их собрать, не понадобится много времени и сил.
Чтобы собрать столярные тиски своими руками, нужно найти такие материалы:
Читать также: Станок для резки газоблока
- Небольшой корпус из прочного деревянного бруса, который будет неподвижной губкой;
- Деревянный брус для подвижной губки;
- Железные направляющие цилиндрической формы, по которым подвижная часть должна перемещаться;
- Металлический винт, который сможет обеспечивать движение подвижной губки;
- Прочный вороток, который будет передавать вращение винту.
Станина подобной крестовой конструкции, на которой закрепляются направляющие из металла, фиксируется на рабочей поверхности верстачного стола с помощью болтов или саморезов. В подвижной губке тисков и в корпусе нужно просверлить три сквозных отверстия. Они необходимы для винта и двух металлических направляющих. Эти сквозные отверстия стоит просверлить одновременно в обоих брусках, чтобы они были на одном уровне относительно друг друга.
Далее, направляющие закрепляются в корпусе станочного изделия, а на них одевается подвижная губка. В центральное сквозное отверстие двух угловых брусков необходимо вставить ходовой винт, на который с задней части корпуса прикручивается гайка. На другой конец винта, который выходит за переднюю часть подвижной части, нужно тоже навернуть и приварить стопорную гайку. Чтобы прикрепить к винту вороток, стоит просверлить в нем сквозное отверстие такого же диаметра. Далее, к воротку приваривается еще одна гайка.
Работают такие столярные мини-тиски очень просто. Вращаясь, ходовой винт закручивается в металлическую гайку, которая приварена к обратной стороне корпуса изделия. Тем самым подвижная губка притягивается к неподвижной части. Их принцип действия очень похож на домкрат.
Здравствуйте, уважаемые участники сообщества. Для предохранения деталей от повреждения при закреплении в тисках, по-старинке подкладывал, с гемороями, фанерки. Все это дело мне порядком надоело и я решил эту проблему кардинально.
Комментарии 62
Губки хорошие а вот плитка во дворе ещё лучше.
Спасибо очень приятно!
Молодец! Отличная работа, только где вот столько «горшков» насобирать)))))
Насобирать сырьё это самое простое!
Смотря где, у нас банок пивных хрен на мусорке найдешь, всё в цвет мет летит, да и мотористы тоже туда же сдают, я тут недавно у одного моториста попросил один поршень, хотел отрезать днище в токарке и сделать подставку для вырубки прокладок, то есть пробойниками прокладки вырубать, по аллюминию нормально и пробойники не тупяться, а на доске, или фанерке мягко через чур, так он так он как заныл, заныл, короче послал я его и сказал что бы подавился
Я раньше на СТО работал, до сих пор друзья остались. Снабжают в неограниченном количестве. А для вырубки прокладок у меня поршень Т-130.
Понятно всё, я тоже нашел поршень от полстатретьего газона диаметром на 92, на нем и рублю, в принципе хватает
Я использую алюминиевый уголок по размеру губок, если на долго нужны, то на скотч их двухсторонний.
Я не сын Рокфеллера, да и такие губки требуются редко и поэтому я купил накладки с профильными вырезами для зажима круглого материала как в горизонтальном так и в вертикальном зажатии. Крепятся они вживленными в их магнитами к родным губкам скрадывают примерно 20мм от максимального размера и стоят не дорого. Правда покупал их в Швеции, но думаю и у нас их можно найти, если поискать то и на Али наверняка есть.
Затраты невелики, 150 руб токарю, 100 руб уголь для печи и 4 руб за новые болты
Да я не о том, мороки многовато и проще купить готовые. Я за весь год раз пять ими пользовался. Конечно если часто и много работаешь с чем-то таким что требует бережного зажима, то надо отдельные тиски для этого иметь и именно с такими губками, а не переворачивать их по нескоко раз на дню.
Выложи, как тигель собрал и как его греешь! А за губки, нет слов)).
здОрово конечно, но не проще было сделать обычные нагубники, из дюралевого уголка?
Мне кажется винты надо было посадить глубже
Согласен, учту это замечание.
Эх…такой знатный V-28 получился бы из этих поршней…)))
Замечательная идея я как раз думал где губки взять для тисков
с большим количеством пива
Делали куски аллюминевого уголка держат так же хорошо можно и пвх трубу приспособить!
Винты держать не будут Надо было под внутренний шестигранник ставить
И на долго их хватит ?
Про печь подробнее можно?
у меня есть кусок паронита миллиметра 3 толщиной. я его согнул уголком и при небходимости подкладываю и всё. не нужно прикручивать-откручивать и паронит мягче алюминия. правда изнашивается быстрее.
обычно делается из листа меди… сгибается уголком и подкладывать в тисы)))
Меди нет. Есть ненужный паронит ))
Как говорит один мой знакомый, УХ ШАЙТАН! :))) Здорово конечно заморочился))
Читать также: Станок для переработки шин своими руками
а чем резал, как фрезеровал?
Болгаркой отрезал и токарю отвёз.
проще из электротехнической шины сделать, плавить, отливать…это конечно жестко ))))
И где взять алюминия столько-все в металлоломе сразу после разборок.НЕ успеешь оглянуться. А мысль отличная !
в металоломе и брать. а еще на разборках такого г-на валом
И где взять алюминия столько-все в металлоломе сразу после разборок.НЕ успеешь оглянуться. А мысль отличная !
лешего за бороду можеш еще взять ) он вроде как недавно капиталку делал
В воскресенье общались, в автомагазине встретились, будет движок переделывать.Там и поживусь !
ну вот же. главное желание )
Да легко, есть и уголки и клинья из алюминия!
Я наверное самое главное пропустил. В чём и как поршни плавил ?
В домашних условиях без специальной печи и фрезерного станка такое не сделать.
Вот о чем и речь, нужна печь с наддувом. Только из за губок печь нет смысла городить, потом отливку еще отфрезеровать нужно будет по размеру тисков. Опять же, если понадобится жестко фиксировать стальные детали, то эти губки не пойдут, придется снимать и ставить штатные с насечкой. Переставлять каждый раз тоже не очень удобно. Для большинства проще сделать накладные губки из алюминиевого уголка. А вот иметь такие как вторые тиски, помимо основных, было бы неплохо.
Изготовить надежные и удобные в работе тиски своими руками несложно. Необходимость в этом может быть вызвана не только желанием сэкономить на приобретении серийной модели, но также потребностью в использовании зажимного приспособления, которое позволит более эффективно решать задачи, которые на него возложены.

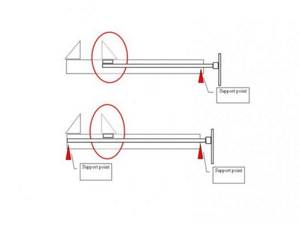

Простые самодельные тиски из уголков
Серийные модели тисков, хотя и являются универсальными, не всегда способны обеспечить высокую точность фиксации деталей, они достаточно громоздкие и отличаются значительным весом.
Самодельные тиски, используемые преимущественно в условиях домашней мастерской, можно сделать более приспособленными для выполнения определенных технологических операций, а значит, более эффективными и удобными.
Самодельные слесарные тиски могут мало чем отличаться от фабричных как по внешнему виду, так и по надежности
Любой человек, проводящий много времени в своей домашней мастерской, подтвердит, что обойтись в ней без такого приспособления, как тиски, достаточно сложно. Без зажимного устройства трудно выполнять различные операции с деталями из металла, дерева и пластика. Использование тисков гарантирует не только высокую точность и эффективность операций сверления, фрезерования и др., но и безопасность оператора станка. Если нет желания или возможности приобретать серийную модель такого устройства, то вполне можно изготовить тиски своими руками, затратив на это совсем немного времени и сил.
Столярные тиски для верстака
Для столярных и плотницких работ вполне подойдут деревянные тиски. Им придётся воспринимать значительно меньшие нагрузки, чем при работе с металлом.
Материалы и инструменты
В качестве исходных заготовок можно взять три бруска сечением от 40×40 мм² до 60×60 мм² и длиной 250 – 300 мм. Размеры определяются из требований к величине будущих деталей. Ещё нужен ходовой винт с гайками, подойдёт покупная шпилька с резьбой М10 – М12. Для основания можно использовать лист фанеры толщиной 10 – 12 мм и размером 300×500 мм. В качестве крепежа потребуются саморезы диаметром 6 мм и длиной не менее 40 мм.
Инструменты обычные столярные и плотницкие: ножовка по дереву, рубанок, дрель.
Чертежи
Конструкция видна из фотографии.
Деревянные тиски для верстака ФОТО: youtube.com

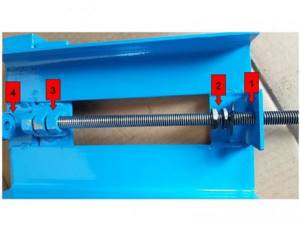

Классические самодельные тиски
Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.
Конструкция состоит из:
- пластина из стали минимум 3 мм., но можно гораздо толще;
- швеллер наружный и внутренний (120 и 100 мм.);
- ушки из стали;
- резцы токарные 2 штуки;
- небольшой отрезок арматуры (прут для ворота);
- гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
- шайба (2 штуки) одного диаметра с ходовым винтом;
- пара винтовая 335 мм;
- для закрепления ходовой части винта нужна толстая пластина.
Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.
Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.
К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.
Такие самодельные тиски позволяют обрабатывать более крупные детали.
Для выполнения работ в домашней мастерской рекомендуется выбрать простейшие неповоротные тиски для станка.
Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.
