Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

Общая конструкция самоката с электроприводом

Чтобы понять, как собрать самокат самостоятельно, надо понимать его конструкцию. Конструкция состоит из следующих частей:

• Рама;
• Колеса;
• Электродвигатель;
• Контроллер;
• Аккумуляторная батарея;
• Тормоза;
• Органы управления.

Особенности конструкции

В приспособлении используется электрический двигатель, работающий на заряде встроенного аккумулятора большой емкости. Помимо этой детали любое описываемое транспортное средство состоит из следующих компонентов:

• рамы — металлической или пластиковой;
• колес;
• тормозной системы;
• обвеса и электроники.

В качестве источника питания используется Li-On или Li-Po аккумулятор. В зависимости от того, какой объем блоков установлен, электросамокат может ездить на расстояния до 50 км. Некоторые модели имеют бензиновый двигатель внутреннего сгорания, как правило, дальность их поездки выше, как и скорость. В конструкции фирменного устройства также имеется редуктор с регулировкой скоростей. Рабочий ток подается на электрический мотор через централизованную систему проводов от источников питания или генератора. Вся основная электроника как правило заключена в герметичный короб, который полностью блокирует попадание влаги.

Электросамокаты весят примерно 15–20 кг, поэтому при необходимости их можно поднимать. Заряжать устройства разрешается от любой розетки, на это требуется около 6 часов. Подобное изделие можно изготовить самостоятельно, но до того как сделать электросамокат, стоит подготовить все необходимое.

Рама

Колеса

Тормозная система Электроника

Аккумулятор

Рама (база)

Самый простой вариант – это взять раму от заводского самоката. Недостатком такого варианта может являться дополнительная нагрузка на раму. Ведь к весу человека прибавится вес дополнительного оборудования. Несомненным плюсом этого является относительная простота.

Второй вариант – это изготовление, что называется, с нуля. Достоинство этого способа в том, что аппарат будет учитывать все индивидуальные пожелания и характеристики.

Для самостоятельного изготовления рамы подойдет труба квадратного сечения с толщиной стенки 2-2,5 мм. Правда здесь понадобятся дополнительные умения для проектирования и расчета базы, навыки работы с материалами и инструментами.

Необходимые инструменты и материалы

Перед тем как приступать к работе, необходимо выполнить несколько подготовительных действий. Первым делом следует составить чертежи будущего изделия и указать на них все необходимые размеры. Кроме того, понадобиться заранее собрать все требуемые материалы и инструменты.

Для работы будут нужны следующие предметы:

• обычный самокат (можно даже самый дешевый);
• электродрель или шуруповерт, двигатель которой способен работать от батареи 12V;
• обгонная муфта от стартера автомобиля;
• редуктор и ось от болгарки;
• 3 подшипника для роликового колеса;
• цепь и звезда от велосипеда;
• литиевый аккумулятор (2,2 А, 12V);
• металлические уголки;
• провода разного сечения;
• крепежные элементы.

Колеса

Колеса делятся по размерам на микро, мини, миди и макси. Первые имеют размер меньше 20 см., вторые – 20 см., третьи – от 25 до 30 см., четвертые – более 30 см.

Обратите внимание!

• Индукционный нагреватель своими руками ♨️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

  Читайте также:  Как семейная мастерская зарабатывает более 1 млн рублей в год на изделиях из дерева
• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Выбор колес, которые будут установлены на самокате, зависит от условий его эксплуатации. Если ездить по ровным дорогам, то подойдут колеса размера микро. Электросамокат с ними будет легким и компактным.

Если дороги среднего качества, с небольшими трещинами и неровностями или вымощена плиткой, то лучше подойдет вариант мини. В случае, если передвигаться предполагается по плохому асфальту или грунтовым дорогам, то необходимо устанавливать колеса размера миди или даже макси. Так же подойдут надувные колеса.

Простой самодельный самокат

“На самом деле, жизнь проста, но мы настойчиво её усложняем”. (Конфуций)

Многие, наверное, ещё помнят, как в 70-е нам отцы делали самокаты с колёсами из шарикоподшипников. Как это гремящее чудо вызывало в нас необыкновенную гордость, а у соседских пацанов – белую зависть. Но, время идёт, всё меняется… Вновь вернулась мода на самокаты, только, на них катаются уже наши дети. И вот года четыре назад, прикинув свои возможности я решил смастерить самокат из, ставшего маленьким, детского велосипедика.

Сразу предупрежу, что здесь будут нужны: сварочный инвертор с электродами (желательно 2), болгарка и метр профилированной трубы прямоугольного сечения. А так как самокат давно уже сделан, я только буду пояснять некоторые нюансы.

Получился он у меня вот такой:

Вполне себе приёмистый на разгон и довольно скоростной. А теперь по порядку. Сначала отпиливаем от велосипеда заднюю и переднюю части. Причём впереди отпиливаем рамную трубу параллельно рулевой трубке.

Вымеряем профилированную трубу и в местах сгибов делаем V-образные надпилы болгаркой. Сгибаем и варим. Места крепления к заднему и переднему узлам также хорошенько провариваем. Стойку руля удлиняем дополнительной трубой, которую тоже привариваем к родной, велосипедной.

Внутри этой трубы проходит болт с клиновым узлом. Родной болт оказался, естественно, коротким и пришлось его распилить пополам и вварить в середину кусок проволоки (6мм). Варил в тисках, чтобы получилось ровно. Особое внимание обратите на расстояние от площадки до поверхности земли. Оно должно быть минимальным, с учётом неровностей дороги. Мне пришлось переделывать, слишком высоко задрал площадку.

Сверху прикручивается доска и самокат в общем то готов. Не хватает только тормозов. Их можно поставить от старого велосипеда (обычные ободные). В общем то педали можно и оставить, а трубку сиденья удлинить и получится гибрид, эдакий велосипедосамокат.

При желании на площадке можно установить электродвигатель с редуктором, а на багажнике аккумулятор. Но это уже совсем другая история.

Двигатель

В качестве двигателя можно использовать мотор-колесо. Его можно приобрести отдельно или взять от сломанного гироскутера. Также в качестве движителя подойдет двигатель от аккумуляторной электродрели. Некоторые умельцы используют в качестве двигателя шуруповерт или автомобильный двигатель охлаждения радиатора.

Мощность двигателя подбирается в зависимости от условий, в которых предполагается ездить. Для детей лучше брать маломощные двигатели. Для езды со скоростью до 30 км/час подойдет двигатель мощностью до 300 Ватт.

Для быстрой езды можно использовать моторы мощностью 350-400 Ватт. Такой двигатель позволит развить скорость до 40-50 км/час. Тут важно учитывать вопросы безопасности.

Слабоумие и отвага! Мощный электросамокат из обычного своими руками.

За последние 20 лет технический прогресс подарил нам много невероятных инноваций и решений, которые сильно повлияли на качество нашей жизни. Одной из таких технических инноваций стал электро самокат. Это портативное персональное электрическое транспортное средство которое можно носить в метро и быстро перемещаться по городу на расстояние 15-30 км. На котором можно кататься летом в парке, ехать на работу, получать адреналин, и быть безумно мобильным. Заряжаем от сети 3-4 часа, и можно снова в путь.

И вот вы захотели себе электро самокат. Где же его взять? Тут есть два варианта купить или построить самому. Что? Самому? Да как такое возможно?

Построить электро самокат своими руками? Возможно! И в этой статье я расскажу вам как изготовить электро самокат своими руками. Но прежде давайте разберёмся зачем это нужно. Быть может проще купить?

Да купить проще. Но дорого. И купить что? Передний природный самокат? Который мягко говоря не валит стоя при этом много денег? Существует конечно дорогие модели которые быстро едут стоит много денег но зачастую производители работая на Европейский рынок накладывают ограничения по скорости которые далеко не всегда можно обойти. А вдруг вам завтра захочется быстрее, мощнее, или наоборот легче, чтоб носить одной рукой в метро не напрягаясь. Так вот. Самостоятельная сборка самоката позволяет вам вносить любые модификации в конституцию, изменяя мощность и вес согласно вашим потребностям.

Ну вот вы решили, что покупка не ваш путь, и вы хотите собрать персональное транспортное средство своими руками. Для этого вам потребуется умение владеть паяльником, держать в руках шуруповерт, сверлить дырочки в металле прямыми руками, все остальное за вас сделают наши друзья китайцы. И так если вы любите конструировать, и не видите преград для реализации своих творческих способностей, мы готовы обеспечить вас необходимыми деталями советами и частями для создания своего собственного транспортного средства.

Для начала вам нужно определиться что это будет. Будет ли это большой мощный самокат на надувных колесах, который будет пулять на большие расстояния наматывая асфальт на колеса, или это будет складной легкий самокат, который можно без проблем таскать одной рукой в метро, добираясь до работы или тренажерного зала в другом районе, минуя душный общественный транспорт.

Начнем со складной конструкцией нам нужно выбрать складной самокат с задним амортизатором нужно будет заменить ему заднюю вилку на расширенную установить туда мотор купить контроллер, аккумулятор, куда ни будь это все засунуть и это подключить.

Начнем с выбора самоката для наших экспериментов. Тут все просто выбор крайне мал. Некоторое количество лет назад китайцы придумали двух подвесную самокатную раму на которой разные производители начали делать разные самокаты. Она нам и нужна. Чем дороже будет производитель тем по идее лучше качество запчастей из которых она собрана. Складная двух подвесная рама в прицепите не может быть надежной, но выбора у нас нет. Электро самокат будет иметь те же проблемы что обычные самокат и к этому нужно быть готовыми. У него будет точно так же разбалтываться движущиеся части. Болтаться, скрипеть, шуметь. Чем больше движущихся частей там больше нужно за всем этим следить. Это касается покупных складных самокатов и самодельных. Зачем же выбирать двухподвесный самокат? А за тем что первым шагом будет замена задней вилки и колеса на мотор.

И так сборка элетросамоката своими руками по шагам.

• Меняем заднюю вилку на расширенную, устанавливаем туда мотор колесо.
• Собираем корпус из алюминиевого профиля
• Делаем крепления для крышки на которую будем вставать ногами.
• Изготавливаем крышку
• Устанавливаем контролер и ручку газа
• Устанавливаем батарею и автомат
• Соединяем

Далее подробное описание и фото с ремонта моего домашнего самоката которому уже 3 года. За 3 года я устал от люфтов рамы и потому сделал его не складным, Усилив его более толстыми болтами в местах люфта. Так же за 3 года на нем поменялось несколько разных корпусов и батарей потому приходилось все подгонять под уже сделаные ранее отверстия. Вам же я рекомендую сначала выгнуть боковые ребра заметить что где будет а потом уже сверлить и тогда больше шансов что будет все ровно и аккуратно.

• Меняем заднюю вилку на расширенную, устанавливаем туда мотор колесо.

При сборки есть вариант столкнуться с некоторыми сложностями, которые решаются с помощью сверла, напильника и проставок, купленные в крепмаркете.

• Собираем корпус из алюминиевого профиля

Профиль можно исспользовать любой подходящий под задачи. Я использовал 50мм. Так как нужно было поместить внутри батарею 48в 10Ач

Профиль вырезаем под размер, клеим на момент, сверлим маленькие дырки под саморезы, и сажаем на саморезы по металлу. Профиль выгибаем по форме деки.

3)Делаем крепления для крышки на которую будем вставать ногами.

Крепление было решено делать из болтов.

Варианты с длиной толщеной подбирайте сами в зависимости от выбранного корпуса.

Так же можно использовать самоконтрящиеся гайки. Как у меня на передних двух стойках.

У кого то возникнет вопрос. А как вообще тонкая крышка будет держать мой вес на этих четырех точках? Ответ: а легко. Потому что точек сильно больше чем четыре. Ведь по мимо четырех болтов есть еще и боковины корпуса. Но основная нагрузка будет на батарее. Точнее на хитрой конструкции батареи которую вы можете заказать у нас. А можете изготовить сами.

Секрет в том что крышка опирается на квадратики из толстого пластика толщеной 3-4 мм, вставленного между ячейками.

• Изготавливаем крышку

Крышка делается из алюминиевого профиля с помощью ножниц по металлу.

Внутренняя часть крышки.

Нужно удалить лишние внутренние ребра крышки. Это легко сделать плоскогубцами, если как бы зажать край ребра и начать крутить плоскогубцы, то это ребро легко намотается на них. Изнутри лучше проклеить пленкой. Я использовал папку для бумаг.

• Устанавливаем контролер и ручку газа

С ручкой газа все понятно.

Контроллер достаем из алюминиевого корпуса, герметизируем хоз лентой.

Я использовал контролер инфинион 6 fet. Но ему пришлось подпиливать текстолит, что б он влез.

Так же существует бюджетный контролоер Бафанг 500вт в маленьком корпусе который имеет 3 скорости рекуперацию и ест из батареи 14 ампер. Но главное его достоинство что он подходит в эту деку без корпуса и его не нужно допиливать. Его вы тоже можете приобрести у нас.

С боку в деке сверлиться дырка. В радиаторе контроллера есть отверстия за которые можно закрепить его через эту дырку.

Так же отсек с контроллером и проводами необходимо закрыть крышкой. Я сделал крышку из крышки матрицы ноутбука, хотя подойдет любой листовой пластик.

Когда делался этот самокат, еще не существовало ручек газа со встроенным вольтметром, поэтому пришлось городить вольт ампер основании руля. Что добавило много проводов. Сейчас же все проще.

И не каких проблем.

Устанавливаем батарею и автомат

Батарея обмотана скотчем для лучшей изоляции от влаги. Так же имеет смысл приклеить батарею к деки на двухсторонний скотч или клей момент. Между батареей и металлической декой нужна прокладка из чего то плотного. Я использовал пластиковую папку для бумаги.

Автомат, он же выключатель самоката, обязательная часть программы. У меня он приклеен к батарее, но вы можете его расположить где хотите.

Соединяем

Тут все просто. Соединяем, смотрим что бы не где не зажимало и на притирало провода металлом.

И вот он готов.

Аккумуляторная батарея

От аккумулятора (АКБ) зависит расстояние, которое проедет самокат. Существуют несколько типов батарей: свинцово-кислотные, литий-полимерные, литий-ионные, литий-железофосфатные. Первые известны по использованию в мотоциклах и автомобилях. Имеют большой вес и мало, по сравнению с другими типами, количество циклов заряда-разряда.

Обратите внимание!

• Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
• Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих
• Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

Полимерные и ионные — наиболее подходящие по соотношению веса, технических характеристик и цены. У литий-полимерных батарей количество разрядов-зарядов до 800, у литий-ионных – до 1000 циклов. Оба типа мало весят и зависят от температуры окружающей среды. В холодную погоду разряд происходит быстрее. К тому же есть опасность возгорания или взрыва при перезаряде.

Литий-железофосфатный аккумулятор не боится механических повреждений, устойчив к низким температурам, не боится перезаряда и имеет до 2000 циклов заряда-разряда. Но он тяжелее и дороже полимерных и ионных аккумуляторов.

Блок аккумулятора можно купить готовый, можно собрать самостоятельно, например, на базе аккумуляторов типа 18650. Какой использовать – зависит от личных предпочтений и имеющихся ресурсов.

Установка батареи производится по-разному. Можно установить внизу в площадку, называемую дека. Этот вариант предпочтительнее, так как не поднимает центр тяжести. Но в этом случае требуется сделать дополнительную защиту от ударов и механических повреждений.

Еще одним местом установки АКБ является рулевая стойка. Там делается либо навесной контейнер, либо выполняется монтаж в стойке, если она сделана из нескольких труб.

Обратите внимание!

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих
• Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками
• Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Как бы ни монтировалась батарея, ее необходимо защитить от попадания влаги. Гидроизоляция электросамоката, сделанного своими руками, проводится с помощью изоленты, герметиков, изготовления влагозащитных кожухов.

Как сделать электросамокат?

В интернете сейчас присутствует достаточно много предложений для покупки электрических самокатов различной мощности, дизайна и размеров. Но их стоимость зачастую не всем по карману. Как известно, самый дешевый способ получить какую-либо вещь – это создать ее собственными руками, используя только исходные материалы, подручный инструмент и б/у детали других устройств.
Вот небольшая пошаговая инструкция о том, как собрать собственный электросамокат своими же руками с минимальными вложениями.

Скутер рассчитан на максимальную скорость около 30 км в час, будет иметь около 3 лошадиных сил и сможет ехать на одном заряде примерно 18-20 км.

Шаг 1: Детали и инструменты

Ниже представлен базовый набор наиболее важных используемых компонентов (деталей) и необходимых инструментов. Насколько это возможно, максимально запаситесь б/у деталями от различных электрических приборов, которые зачастую пылятся на вашем чердаке или в гараже.

Как сделать хороший электросамокат, и что вам для этого понадобится:

Детали:

• Колеса – 12,5-дюймовые низкоскоростные пневматические.
• Мотор – 3x CIM.
• Коробка передач. CIM представляют собой двигатели с высокой скоростью и низким крутящим моментом, поэтому в дополнение к сокращению оборотов от цепного привода требуется коробка передач. Как вариант подойдет franken, или Andy Mark Toughboxes (с 2005 года выпуска).
• Контроллер двигателя + дроссель – вполне подойдет контроллер Kelly KDS72200E, 72V, 120 A, 200A.
• Аккумуляторы – 8 шт. (количество зависит от требуемой мощности).
• Алюминиевый угол, канал, плоский стержень различных размеров.
• Амортизаторы – подойдут два задних амортизатора от горных велосипедов.
• Гайки, болты, шпильки, шайбы и саморезы – множество различных размеров.
• 1/2″ шпилька – 1-2 м и гайки для нее.
• 1/2 » 8 мм стержень из нержавеющей стали + валковые хомуты – для опорных точек в подвеске.
• Выключатель питания.
• Держатель предохранителя, предохранитель.
• Коннекторы высокого тока.

Инструменты:

• Дрель/шуруповерт – с большим количеством бит.
• Ленточная пила (если есть) – с металлическими режущими лезвиями.
• Токарный станок – не обязательно, но он обеспечит сверление точно выровненных отверстий намного проще, чем с ручным сверлом.
• Шлифовальная машинка – для сглаживания острых углов.
• Горелки факельные и алюминиево-цинковые паяльные палочки.
• Большой ассортимент зажимов.
• Паяльник + припой – один с очень толстым наконечником для пайки больших разъемов питания и батарей, и сменное жало для более тонкой работы.
• Зарядное устройство для литиевого аккумулятора с блоком питания.
• Как минимум 2 разводных ключа и набор рожковых от 10 до 26 номера.

Шаг 2: Подбор базы для скутера

Изготовление нового самодельного электрического самоката необходимо начинать с основы – рамы бывшего обычного скутера.

Подойдет основа от любого классического скутера Razor, особенно передняя и задняя подвески колес, в которых используются пружины и амортизаторы, а не резина, при этом он имеет более элегантный механизм складывания.

Переделка обычного самоката в электросамокат – это самый простой способ, но возникнет проблема с местом для подвесного оборудования.

Колеса вряд ли получится использовать старые. Они, как правило, всегда стерты, а подшипники разболтаны или сломаны. Так что базовые колеса придется купить новые (лучше со сменными шинами). Подбирая раму и колеса, учтите, что будущая конструкция должна возвышаться на 10-15 см от поверхности земли при смонтированных колесах.

Шаг 3: Задняя подвеска

Чтобы разместить хорошие колеса, понадобится собрать совершенно новую заднюю подвеску из алюминия. Тут пригодятся несколько дешевых амортизаторов от горных велосипедов с силой пружин примерно 250-300 кг/см.

Подобные детали в большом количестве продаются на специализированных рынках/магазинах, так же их много и на интернет аукционах. Опоры для амортизаторов выполняются из 1/4″, двух 2″ и 1″ U-образного канала алюминия.

Шаг 4: Вилка

Как и задняя подвеска, вилка и передняя подвеска также подвергнутся значительной модернизации из-за новых колес. Тут также можно использовать пружины и амортизаторы из вилки горного велосипеда для создания новой пары амортизаторов с шарнирами на каждом конце.

Такая конструкция намного проще и надежнее телескопической вилки. Переднее колесо при такой конструкции можно легко центрировать перед осью рулевой колонки. Очень важно установить колесо немного выдвинутым вперед – это значительно увеличит рулевые характеристики. Не бойтесь поднять переднюю часть скутера еще на пару сантиметров, если это понадобится.

Шаг 5: Колеса

Чтобы зафиксировать колеса на остальной части самоката, нужно изготовить собственные оси из 1/2 » резьбовых стержней (шпилек) и соответствующих гаек.

Внутренний диаметр колесных подшипников подойдет 5/8″, поэтому, чтобы получить 1/2″ ось, которая будет плотно прилегать к подшипникам, понадобятся соответствующие подкладки.

Производители электросамокатов выполняют свои детали уникальными, неподходящими для других моделей. Поэтому выбор колес у вас будет довольно большой.

Гайки привинчиваются друг к другу, пока их фланцы не прижмутся к внешней стороне подшипников колеса. Чтобы зафиксировать распорки на месте, дополнительно навинчивается вторая гайка. Чтобы зафиксировать каждое колесо на раме, используются еще четыре гайки.

Шаг 6: Коробка передач

Поскольку моторы CIM, которые мы планируем использовать, являются относительно высокоскоростными двигателями с малым крутящим моментом, необходима коробка передач, чтобы снизить выходную скорость двигателей до приемлемого уровня. Самодельный электросамокат, выполненный своими руками, не сможет работать без коробки передач: это не игрушечная машинка, тут нужно обеспечить плавный старт.

В принципе, подойдет любая двухступенчатая коробка передач. Опять же, подбираем б/у за минимальную цену. Вырезаем редукторы, чтобы избавиться от как можно большего количества потерянного пространства и полностью убираем корпус, чтобы получить 3-моторную коробку передач с одним выходным валом.

Редуктор устанавливаем на скутере, используя оригинальные отверстия для болтов, встроенные в коробку передач, и некоторые детали из алюминиевого уголка, прикрепленные болтами к раме скутера. Наконец, к выходному валу прикрепляется 21 зубчатая звездочка для цепи №35.

Шаг 7: Натяжитель цепи

Самой сложной частью будущего электрического самоката в плане монтажа и последующей настройки является натяжитель цепи.

Из-за его местоположения, при сжатии подвески скутера, эффективная длина цепи между звездочкой на коробке передач и звездочкой на заднем колесе увеличивается.

Он должен сохранять (компенсировать) дополнительную натяжку цепи. В дополнение к натяжителю цепи, скутеру потребовалась и холостая звездочка.

При движении по неровной поверхности, прыжках или незначительных ударах корпуса, цепь может слетать с задней звездочки. Чтобы этого не происходило, придется выточить специальный ограничитель. Построить электросамокат своими руками из обычного шуруповерта не выйдет: слишком маленький вращательный момент.

Шаг 8: Тормоз

Двигатели и приводные цепи – это конечно хорошо, но возможность вовремя остановить свой самокат еще важнее. Поскольку роторы дисковых тормозов – это просто большие вращающиеся металлические диски, прикрепленные к колесу, то можно просто использовать ведущую звездочку колеса в качестве дискового тормоза.

Необходимо будет построить суппорт для захвата звездочки из алюминиевого блока. Для этого используем алюминиевый U-образный канал, две тормозные колодки, пружины и несколько болтов. Колодки можно брать абсолютно любые – это гоночный болид.

Правую тормозную колодку закрепляем на стержне, который проходит через суппорт, пружины и алюминиевую раму подвески. Поскольку пружина расширяется посередине, тормоз неактивен, и при необходимости тормозной кабель тянет две половинки суппорта в направлении друг к другу так, что они оба движутся к звездочке и сжимают ее с обеих сторон, обеспечивая торможение.

Шаг 9: Руль

Для большего и уверенного контроля нам понадобится более широкий руль, ведь колеса у нас будут достаточно широкие. Легко подойдет практически любой руль как от советской модели, так и от современных горных велосипедов.

Фиксируем его на рулевой колонке, предварительно отрегулировав зажим алюминиевой скобой с болтовой затяжкой. Если руль будет довольно толстым, то в нем с легкостью можно разместить дроссель и датчик холла.

Шаг 10: Рама (основа)

Как сделать электросамокат из самого обычного самоката? Оригинальная рама от стандартного Райзер скутера будет довольно мала. Ее можно использовать как основную площадку для крепления дополнительной поверхности из облегченных материалов.

Это обеспечит больше места для подвешивания компонентов, таких как батареи. Новую поверхность можно выполнить из углеродного волокна или высокопрочного пластика – это значительно увеличит ее износостойкость.

Новую основу привинчиваем сверху старой, винтами из нержавеющей стали с потайной головкой.

Шаг 11: Монтаж и подключение электроники

Контроллер электродвигателя устанавливаем на лицевой стороне коробки передач на максимально близком расстоянии от алюминиевого угла рамы, чтобы оставить как можно больше места для батарей.

Главный выключатель питания прикрепляем болтами непосредственно к палубе скутера, в то время как держатель предохранителя и сам предохранитель прикрепляем болтами к нижней части рамы (можно использовать алюминиевый угол или канал).

Лучше использовать плавкий предохранитель на 200А, так как такой ток является пиковым током двигателя.

Все электрические соединения должны быть подключены с помощью прочных соединительных токопроводящих разъемов. Схемы электросамоката своими руками и чертежи подключений можно легко найти в интернете для различных типов двигателей, коробок передач и аккумуляторов любой мощности.

Шаг 12: Аккумулятор

Для максимального облегчения веса всей конструкции и запаса энергии оптимальным вариантом будет использовать литиевые полимерные батареи 5 Ah (например LiPo от HobbyKing).

При таком объеме достаточно будет 8 батарей, еще одну берем как запасную. В крупных партиях часто попадаются бракованные элементы. Их конечно можно будет потом заменить в магазине на новую батарею, но лучше сразу взять с запасом. В итоге мы получим батарею с характеристиками примерно в 60В и около 600 Вт выходной мощности.

Шаг 13: Держатель батареи

Сборка для электросамоката своими руками не будет завершена без прикрепленной к нему батареи. При этом необходимо продумать возможность быстрой замены источников питания. Чтобы установить батареи на раму скутера, сооружаем небольшую алюминиевую или пластиковую коробку.

Лучше конечно использовать поликарбонат и обклеить его углеродным волокном для большей прочности. Фиксировать коробку нужно обязательно болтами с потайной шляпкой, чтобы при движении ее головка не цеплялась за ноги и не выступала на поверхности рамы.

Шаг 14: Завершающий этап сборки

Финальным этапом будет сборка и спайка всей конструкции вместе. Для этого используем шуруповерт с битами, рожковые ключи и отвертку. Плотно затягиваем все болтовые соединения, дважды их проверяем.

На этом примерно все – сборка электросамоката своими собственными руками закончена, можно отправляться на первые полевые испытания, после чего дорабатывать или усовершенствовать полученную модель.

Источник: https://nakolesah.guru/kak-sdelat-jelektrosamokat/

Контроллер

Контроллер – это, можно сказать, мозг двигателя. От него зависит, как будет ехать самокат, его разгон на старте. Подбирается соответственно параметрам двигателя. Если двигатель потребляет 36 В, то и контроллер должен быть 36 В.

Мощность подбирается с учетом запаса на стартовую нагрузку и форсированное движение. Как правило, берется запас в 2-2,5 раза по току. То есть, если двигатель имеет мощность 300 Ватт, то его номинальный ток равен 8,3 А (300ВТ/36В). Значит контроллер должен выдерживать до 21А.

Аккумулятор

Основные характеристики аккумулятора, которые указываются в каталогах – это его номинальное напряжения и емкость, чем больше эти параметры, тем лучше. Оба эти параметра влияют на самый важный параметр батареи – запас энергии (мощности). От этого параметра будет зависеть, сколько Вы сможете проехать без подзарядки.

Запас энергии (мощности) измеряется в ватт часах (Втч или Wh). Для мощного мотора значение запаса энергии должно быть не менее 450 Втч. Для среднего – 250-300 Втч. Для слабого – 180-200 Втч. Это усредненные значения заводских модификаций. Никто не запрещает запитывать средний по мощности двигатель от емкого аккумулятора с запасом энергии 500 или даже 600 Втч, в результате дальность поездок увеличится до 50-70 км. В этом и заключается прелесть самостоятельной сборки.

Управление

Управление самокатом состоит выключателя питания, ручек газа и тормоза. Газ лучше делать в виде крючка, потому что это более безопасно. В случае непредвиденной ситуации такая ручка инстинктивно отпускается.

Ручку тормоза необходимо комплектовать выключателем, который будет выключать двигатель при нажатии.

Теперь рассмотрим несколько инструкций, как сделать электросамокат с применением разных двигателей.

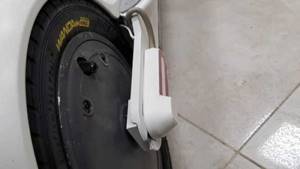

С колесом от гироскутера

Довольно сделать самокат с помощью сломанного гироскутера. Такой аппарат будет смотреться достаточно эстетично. К тому же будет иметь хорошие технические характеристики.

Схема изготовления электросамоката из гироскутера следующая:

• Взять одно мотор-колесо от гироскутера;
• Если используем раму от готового самоката, то сделать вилку для крепления заднего колеса под колесо от гироскутера. Если раму делаем сами, то сразу учитываем крепление;
• Установить контроллер двигателя;
• Установить аккумуляторную батарею;
• Установить ручку газа и кнопку включения.

После установки всех деталей и элементов, проверяем работоспособность и пользуемся в свое удовольствие.

Самодельный самокат на лыжах

Я наверно не открою Америку, сказав, что дети умеют ставить в тупик своих родителей…Присутствует в наличии у дочки самокат на маленьких колесах, который уже не устраивает, по причине всё тех же маленьких колес, фото с интернета.

И маленький велосипед опять же с маленькими колесами, не устраивающий по причине –коленки задевают о руль, фото реального велосипеда.

Таким мы видим его последним раз. На заднем плане Белый конь, уже с большими колесами.

Так вот, задача была поставлена из велосипеда сделать самокат уже на больших колесах. Почесав макушку, почесал в гараж… Об этом позже… Так как самокат с маленькими колесами уже не приделах и на «техническом совете» с дочкой решили сделать самокат на лыжах.Что нужно: свободное время (его на каникулах хватает!), самокат, куски листового метала и мини лыжи.

Разбираем лыжи и сверлим сквозные отверстия диаметром 4мм.

Затем подбираем необходимый листовой металл, толщиной 2мм, размечаем.

Перед тем как, приварить отрезанные детали, решил сделать так.

Примеряем к лыжам…Нормально!

Это главный механик и инициатор всего этого безобразия.

Красим, сушим, собираем этом «бутерброд» в кучу

Дальше, полевые испытания на реку Бардыковку. Горка как раз возле гаража…

Время на постройку данного самоката ушло два вечера по 3 часа – это с помощником. А в одного я думаю быстрей. Не много фото без описания (как говорил выше, об этом позже) нашего с дочкой параллельного проекта “Самоката на больших колесах”. Постройка самоката происходит с задней части.

Запись пользователя MishGun086 из сообщества Сделай Сам на DRIVE2

С использованием шуруповерта

Один из простых вариантов – сделать электросамокат своими руками из шуруповерта. Таким способом вряд ли получится сделать мощный и скоростной самокат. Но это бесспорно самый доступный и дешевый вариант. Для этого понадобятся:

• Шуруповерт;
• Обычный самокат;
• Велосипедная цепь;
• Велосипедная звездочка;
• Провода.

Последовательность действий такая:

1. На заднее ведущее колесо с помощью жестко крепится велосипедная звездочка.
2. Из металла изготавливается маленькая ведущая звездочка, которая зажимается в шуруповерт.
3. Из квадратных труб или уголков делается держатель шуруповерта.
4. Держатель с помощью болтов или заклепок крепится к раме. Крепление держателя нужно делать таким способом, чтобы была возможность регулировать натяжение цепи.
5. Велосипедная цепь вымеряется и обрезается по размеру.
6. На ручку крепится кнопка управления.

Данный вариант хорош тем, что для зарядки не нужно весь аппарат располагать рядом с розеткой.

Аккумулятор просто вынимается из шуруповерта и ставится в штатное зарядное устройство. Так же отсутствует риск возгорания и взрыва аккумулятора от перезаряда.

Самокат на бензиновом двигателе с нуля

Всем привет, предлагаю ознакомиться с инструкцией по изготовлению самодельного самоката с бензиновым двигателем. Сделана самоделка довольно надежно, тут установлен мощный дисковый тормоз, рама сварена из профильных труб, самокат даже оснащен подножкой. В качестве силового агрегата тут установлен двигатель от бензокосы с автоматическим сцеплением центробежного типа. Конечно, двигатель для такой самоделки слишком мощный, так что раскрыть весь его потенциал может быть невозможно и опасно для жизни. Если проект вас заинтересовал, предлагаю изучить его более детально.

Материалы и инструменты, которые использовал автор:

Список материалов:

— доски, фанера (или подобное); — прямоугольные профильные трубы; — запчасти от старого велосипеда; — цепная передача от мопеда, мотоцикла (или подобная); — дисковый тормоз от велосипеда или мопеда ; — колеса для тележек; — двигатель от бензокосы; — листовой металл; — резьбовые стержни, гайки, шайбы и пр.; — краска; — арматура; — пружинка для подножки.

Список инструментов:

— сварочный аппарат; — болгарка; — сверлильный станок; — гаечные ключи; — шлифовальная машина.

Процесс изготовления самоката:

Шаг первый. Задняя ось

Изготовим заднюю ось для самоката, в качестве нее будет использоваться резьбовой стержень. Колесо у автора ну двух подшипниках, которые запрессовываются в стальную трубу. Чтобы подшипники можно было стянуть резьбовым стержнем, между ними нужно сделать распорку. В качестве такой распорки автор использует кусок пластиковой сантехнической трубы.

Шаг второй. Установка ведомой звездочки и тормозного диска
Далее предстоит закрепить на заднем колесе ведомую звездочку. Ее нужно установить от диска колеса с зазором, чтобы было место для цепи. Чтобы получить этот зазор, автор изготовил из толстого листового металла «шайбу-проставку». Таких шайб можно использовать несколько, чтобы получить нужный зазор.

Что касается дискового тормоза, то диск крепится с другой стороны колеса подобным образом, он зажимается между двух шайб. Диск колеса у автора разборный, он собран на двух болтах с гайками. Вместо них нам нужно установить резьбовые стержни подходящей длины, чтобы все закрепить на колесе. Тут рекомендуется использовать гровера, чтобы ничего не раскрутилось.

Шаг третий. Изготовление передней вилки

Сделаем переднюю вилку, для этого автор приспособил старую вилку от велосипеда. Просто отрезаем от нее лишнее, а края трубок расплющиваем молотком и сверлим отверстия шаговым сверлом. В итоге останется прикрутить к вилке переднее колесо. Само собой, вилку предварительно чистим от ржавчины и старой краски. От рамы велосипеда нужно будет отрезать и втулку с подшипниками для руля.

Шаг четвертый. Сборка рамы
Для рамы понадобятся прямоугольные профильные трубы. Сначала свариваем прямоугольник, в задней части автоматически получаем вилку для заднего колеса.

В передней части ввариваем втулку от рулевого управления велосипеда, дополнительно автор укрепил переднюю часть при помощи частей, отрезанных от старой велосипедной вилки. Получилось все довольно интересно, но при этом и крепко. Открытые стороны труб завариваем стальными пластинами, чтобы внутрь не попадала грязь, которая вызывает ржавчину.

Шаг пятый. Крепление заднего тормоза
На задней вилке монтируем крепление для дискового тормоза. Его автор вырезал из листовой стали, просверлив в нужных местах крепежные отверстия. Хорошо привариваем эту деталь к раме.
Шаг шестой. Установка ведущей звездочки
На вал двигателя нужно установить ведущую звездочку, она должна быть максимально маленького размера, чтобы получился высокий крутящий момент. Для установки звездочки отпиливаем носовую часть двигателя, она сделана из пластика, автор ее режет ножовкой по металлу. Звездочка будет держаться при помощи шплинта. Шплинт должен быть крепким, из углеродистой стали, иначе его может легко сорвать при езде.

Шаг седьмой. Установка двигателя

Установим двигатель на раму, он у нас будет схемным, а крепить мы его будем с помощью винтов, которые держат бензобак. Нарезаем стальные трубки и завариваем их листовой сталью, ну а далее сверлим отверстия. Эти трубки прикручиваем к двигателю, а потом к ним привариваем стальную пластину. В итоге получается удобный и надежный кронштейн.

Двигатель к раме крепится с помощью болтов с гайками, гайки привариваются к раме. В итоге двигатель можно подвинуть вперед или назад, чтобы натянуть цепь или ослабить. Аналогично, открутив всего два болта можно снять двигатель.
Шаг восьмой. Завершающие штрихи

В завершении удлиняем при помощи куска трубы руль, а также привариваем сидение от велосипеда. Делаем для самоката подножку, чтобы не приходилось его упирать о стены, заборы и так далее. Автор сварил надежную подножку из арматуры. Когда все будет готово, металлические части останется только покрасить. В итоге самокат будет смотреться «как с завода».

Все готово, осталось собрать самокат. Проводим ручной тормоз, а также ручку управления дроссельной заслонкой. Не забываем сделать в доступном месте кнопку отключения зажигания на экстренный случай. Самокат готов, можно испытать. Автор ездит на нем без особых проблем, топлива такой транспорт будет потреблять мало, особенно, если разгонятся и ехать накатом. Надеюсь .вам самоделка понравилась. Удачи и творческих вдохновений! Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Рекомендации

Изготовление электросамоката своими руками – процесс не очень сложный, творческий и интересный. В сети интернет вы можете посмотреть видео, как и из чего можно реализовать свою задумку.

В результате можно сделать аппарат необычного дизайна с выдающимися техническими характеристиками. На этом пути возможны ошибки и неудачи. Стоит отметить, что не всегда самодельный вариант может оказаться дешевле заводского.

Все зависит от того, какие материалы и детали использовать. Однако ремонт электросамоката, сделанного своими руками, будет делать точно проще, ведь вам будут известны все детали и узлы.

И вы сами несете ответственность за их надежность. Ведь если самостоятельно ремонтировать самокат, купленный в магазине, то это может лишить заводской гарантии.

При изготовлении электросамоката важно учитывать такие моменты, как прочность рамы, мощность двигателя. Его номинальное напряжение и ток. Правильно подбирать контроллер и аккумуляторную батарею, основываясь на параметрах двигателя.

Необходимо делать защиту блока аккумуляторов от повреждений. Так же стоит позаботиться о влагозащите всех электрических элементов и соединений, чтобы избежать замыкания. Стоит воздерживаться от использования электросамоката в дождливую погоду.

Способы изготовления

В открытом доступе представлено множество различных схем и инструкций для изготовления любой модели транспортного средства. В некоторых случаях самодельный электросамокат может на 80 % состоять из обычного. Позаимствовать компоненты можно и со старого велосипеда. Такие модели проще всего собираются и не требуют сложных сварочных работ. Можно получить удобное транспортное средство даже без использования электрогенератора, если в наличии есть простейший электромотор от дрели. Емкости аккумулятора шуруповерта вполне достаточно для 1,5-часовой поездки. Более сложный апгрейд подразумевает создание готовой рамной конструкции из металлических уголков, листов стали, сваренных между собой горячей сваркой. Как правило, рулевое управление и колесный привод при этом берутся от старых велосипедов или самокатов.

Для облегчения езды, улучшения проходимости и базовых характеристик можно установить колеса большого диаметра, к ним необходим дополнительный комплект амортизаторов.

Переделка из обычного самоката и велосипеда

Самым технически простым способом создания электросамоката своими руками будет переделка устройства ножного типа или старого велосипеда. Чтобы изготовить изделие самому, необходимо:

1. Подобрать раму от обыкновенного механического самоката. Важно учесть ширину колесной базы и размер планируемого под аккумуляторы отсека. Здесь может подойти корпус от любой классической модели.
2. Подвеску и рулевое управление взять со старого горного велосипеда. Силы пружин в 250–300 кг/см вполне достаточно для комфортной езды. В качестве тормозных колодок также можно использовать велосипедные или дисковые тормоза. Тут не нужно изобретать что-то новое. Достаточно закрепить на колеса старые или новые тормоза.
3. Для фиксации выбранных заранее колес изготовить самодельную ось из резьбовых шпилек и гаек, соответствующих размеру. Производители электросамокатов редко заботятся об унификации элементов, поэтому выбор в данном случае может быть ограничен.
4. Для обеспечения плавной работы даже при подъеме на возвышенность подготовить небольшой редуктор. Он будет снижать количество оборотов на выходе, увеличивая тяговую мощность двигателя.
5. Установить натяжитель цепи. Он необходим для того, чтобы обеспечивать плавную передачу крутящего момента с редуктора на колесо через цепь. При этом на любой кочке без натяжителя последний элемент может попросту слетать.
6. Установить руль. Здесь опять выручат старые велосипеды, к примеру, горные (деталь можно снять с них).
7. Подключить электронную «начинку», сделать конечный монтаж. Контроллер электродвигателя с набором предохранителей лучше поставить ближе к рулю, чтобы было больше места для установки блока аккумуляторных батарей. Его схемы можно найти в сети, но лучше приобрести новый элемент. Электросамокат может быть оснащен мотором типа CIM. В качестве аккумуляторов можно взять сборные Li-On блоки стандартной мощности. Для базовой сборки в 600 Вт хватит 6 штук.
8. Установить короб для аккумуляторных батарей. Собрать его можно из толстостенной фанеры на рулевой рейке, таким образом освободится площадка снизу. Разрешается установить короб и снизу. Основная задача здесь в том, чтобы максимально быстро снимать батарею при необходимости.

Также возможна сборка другой модели самоката на основе уже готового электроколеса, заказанного из Китая. Это по своей сути уже полноценный электродвигатель, не требующий подключения редуктора и цепной передачи. Установить его можно на стандартное колесо велосипеда или самоката.

Рама изделия может быть собрана на основе детского велосипеда, но с измененным днищем. Основание сваривается из металлических трубок так, чтобы получился плавный изгиб от руля к заднему ведущему колесу. При этом стоит оставить полость для монтажа аккумуляторных батарей. Руль подойдет от старого велосипеда. Заднюю и переднюю вилку можно сделать из тех же уголков. Они привариваются к раме «донора», в них выполняются отверстия для монтажа колес.

Дисковые тормоза на новенький электросамокат можно снять с горного велосипеда. Для обшивки короба рекомендуется использовать лист влагостойкой фанеры. Блок аккумуляторных батарей можно собрать из однотипных Li-On батареек типа 18650. Емкости в 25 Ач при рабочем токе в 48 В будет вполне достаточно.

С мотором из шуруповерта

Самокат из шуруповерта с электроприводом, конечно, не лучшая идея для создания действительно мощной и надежной модели, но точно одна из самых доступных и дешевых. В основе данного бюджетного изделия будут находиться ABS-трубы. Для рамной части потребуется всего 3 куска — 2 длинные трубы и 1 короче. Для их нарезки нужны ножовка по металлу или электролобзик.

Следующим шагом в работе будет установка заднего ведущего колеса. Крепится оно строго параллельно раме на металлических втулках, установленных внутри труб. Далее потребуется установка вилки и переднего колеса. Для этого на изготовленную из двух кусков трубы вилку крепится втулка, которая намертво приклеивается к раме.

Установка шуруповерта — важная и практически завершающая стадия работы. Здесь потребуется изготовление специальной площадки из фанеры. Сам шуруповерт можно закрепить простыми пластиковыми стяжками, причем намертво. Ведущая звездочка крепится через протянутый в нее стержень на задний привод колеса. Взять ее можно с любого старого велосипеда. Цепь натягивается и обрезается до нужной длины. Единственную кнопку управления можно вынести на руль вместе с ручкой тормоза, который крепится на заднем колесе.

Фото электросамокатов своими руками
