Реле давления воды для насоса

Что это такое?

Реле (детектор) давления воды — устройство, которое в зависимости от напора воды запускает или останавливает насос.

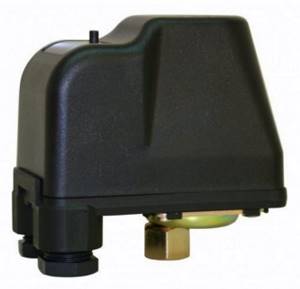

Реле — компактный прибор весом менее 0,5 кг, заключенный в пластиковый корпус.

С водопроводной системой соединяется патрубком с накидной гайкой.

Через муфты в корпусе к устройству подводится 2 кабеля. Один соединяет прибор с насосом, второй — с электрической сетью. Используется для стабилизации работы системы водоснабжения или насосной станции.

Устройство и принцип работы

Прибора включает 4 основных структурных элемента:

1. Чувствительный элемент.
2. Регуляторы, задающие нижний и верхний уровни срабатывания устройства.
3. Узел (механический или электронный), сравнивающий реальный напор с заданным.
4. Коммутационные элементы, управляющие насосом.

Действия прибора можно описать упрощенным алгоритмом. При низком напоре реле подает напряжение на двигатель. Насос работает, вода нагнетается в трубы.

При высоком, наоборот, прибор обесточивает двигатель. Насос останавливается, прекращает качать воду. В результате напор в трубах всегда остается в приемлемом диапазоне (чаще всего от 1.2 до 2.4 бар).

Реле запускает насос только по необходимости, поддерживает приемлемый уровень напора воды. Это продлевает жизнь насоса, других приборов и агрегатов.

Как функционирует механический контроллер давления воды насосной станции

Лучше понять, как настроить и как работает блок управления поможет знание его конструкции. На первом рисунке ниже контакты расцепленные, рама-коромысло в нижнем положении, приспущенная. Большая пружина регулирует момент пуска — это минимальное число мПа в оборудовании. Малая спираль устанавливает верхний порог, а точнее, разницу ΔР между Pmin и Pmax.

Опишем нижнюю отметку диапазона давления (Pmin). Малую пружину снимем (рис. 2) — она не понадобится при пояснении. Итак, цепь разомкнута. Через нижний штуцер и гайку, сообщающиеся со схемой, в мембранный отсек передается напор. Пятак подвигает своими выступами подвижную платформу, она поднимается. Для перекидывания коромысла вверх для замыкания контактов надо приспустить пластину до уровня сработки пружины, потребуется определенное усилие сверху, и оно создается большой спиралью, если сжать ее, закручивая гайку шпильки (рис. 3).

Гайка спускается — пружина сжимается, натиск на платформу растет, в определенный момент сравнивается, затем превышает силу влияния, идущего снизу через пятак. Пластина начинает опускаться — коромысло перекидывается вверх, замыкает контакты — на помпу подается питание.

Позицию гайки для запуска легко определить, сверяя действия с манометром, способ как подключить, который элементарный — к отводу для этого прибора на главном штуцере сборки (ЭРД и некоторые механические модели имеют данный узел в своем составе). В этом и состоит регулировка нижнего предела давления.

Отметим, что при снятом контроллере, или когда в схеме вовсе нет давления, контакты сцеплены (рис. 3) и это понятно: сверху давит спираль, снизу — пока нет противодействия. Поэтому реле именуется нормально замкнутым, если после сборки схемы подсоединить питание, то насос запустится.

Принцип работы следующий. Насос запущен, наполняет ГА, число мПа растет, натиск поршня снизу на платформу также увеличивается. Когда он превысит усилие большой пружины, она начнет идти вверх, на определенной точке это движение закончится перебросом коромысла вниз. Контакты разойдутся, реле разомкнет контакты, насос отключится. В нашем случае параметры большой спирали такие, что для преодоления ее воздействия потребуется разница около 0.5 атм., чего мало (нормальный показатель ширины диапазона 1.5 атм.). Логично, что для повышения сопротивления пластины подъему под влиянием поршня необходим какой-то натиск сверху. Это как раз и обеспечит малый регулируемый стержень со спиралью, позволяющий точно установить разницу между верхней и нижней границей давления (те же 1.5 атм.).

Цикл при полностью настроенном реле давления для насосной станции выглядит так:

1. Насос активирован, ГА наполняется, число мПа растет.
2. Платформа идет вверх, упирается в регулировочную шайбу малой спирали.
3. На определенной точке, при росте превышения давления минимального предела, в нашем примере на 0.5 атм., пластина подавляет усилие большого регулятора, начинает подвигаться вверх. Но до отметки сработки реле на расцепление не доходит — останавливается нижней шайбой малой спирали. Теперь для дальнейшего движения вверх потребуется дополнительный натиск, и он будет тем выше, чем сильнее сжатие малого настроечного винта. Так задается разница между нижним и верхним пределом активации расцепителя (рис. 3 ниже). То есть, только когда усилие поршня будет выше такового от малого настроечного винта, платформа продолжит путь вверх и достигнет отметки переключения РД.
4. Натиск при активированной помпе растет, доходит до точки, когда усилие пятака преодолеет суммарное сопротивление двух пружин. Пластина поднимается, достигает отметки, при которой коромысло опускается и размыкает контакты, насос отключается. Реле настроенного давления и оснащение в таком состоянии может пребывать долго — пока не расходуют запаса воды или пока потребление не потянет за собой понижение мПа до минимального порога сработки (4 рис.).
5. При потреблении жидкости число мПа падает, как и сила воздействия поршня снизу на платформу, при этом большая спираль начинает двигать ее вниз. На нижнем пороге давления пластина должна прийти к точке, когда пружина перекидывает коромысло вверх для замыкания контактов. Помпа стартует, цикл повторяется. То есть при правильных настройках падение давления еще ниже невозможно.

Напомним, большая пружина устанавливает максимум давления, меньшая — диапазон между верхней (отключение) и нижней (включение) точкой. Для установки активации/отключения реле при более высокой величине мПа гайки затягивают, а ослабление ведет к уменьшению значений.

Датчик давления воды в системе водоснабжения выглядит как небольшая коробка, крепится на выходном (к потребителям) патрубке помпы, перед расширительным баком.

Виды устройств для насоса

Выпускаются механические, стрелочные и электронные варианты детекторов давлений.

Основная задача у всех типов приборов одинаковая: в зависимости от напора воды запускать или останавливать насос.

Все виды устройств монтируются с помощью накидных гаек или штуцеров с внутренней, реже, с наружной резьбой. Размер резьбы составляет 1/4″или 3/8″, или 1/2″.

Электрические кабели через муфты заводятся внутрь корпуса прибора, где присоединяются к винтовым клеммам. В остальном, конструкции видов реле различаются кардинально.

У стрелочных и электронных приборов функционал шире, чем у механических. Поэтому детально принцип работы и устройство лучше рассматривать отдельно для каждого вида.

Механические

Наиболее простые реле — механические. Иногда их называют электромеханическими. Оба названия можно считать справедливыми.

Вода попадает во входную камеру, которая с одной стороны закрыта мембраной (диафрагмой), чаще всего резиновой. Мембрана — это чувствительный элемент механического прибора.

Под напором воды упругая резиновая пластина прогибается, поднимает латунную пластину. С другой стороны на эту пластину давит пружина. При большом напоре воды диафрагма преодолевает силу пружины.

Движение пластины заставляет сработать выключатель. Помпа обесточивается, прекращает свою работу.

Со временем давление воды падает. Пружина преодолевает прогиб мембраны. Выключатель замыкает контакты.

Напряжение подается на двигатель. Насос работает. Напор воды возрастает до тех пор, пока реле вновь не обесточит насос.

Моменты срабатывания детектора можно изменить. Винт, поджимающий основную пружину, позволяет увеличить или уменьшить давление, при котором отключается насос.

В механизме реле, кроме основной, есть вспомогательная пружина. Поджимая или ослабляя ее, меняется точка, в которой происходит включение насоса. Этим самым изменяется рабочий диапазон прибора.

Механическое реле не выключает насос при отсутствии воды, то есть не защищает его от сухого хода. Поэтому рядом с механическим реле монтируется прибор защиты от холостого (сухого) хода.

Стрелочные

Детекторы этого типа можно отнести к электромеханическим. Конструктивно они представляют собой усовершенствованные стрелочные манометры.

Чувствительный элемент прибора — трубка (пружина) Бурдона. При повышении давления воды трубка разворачивается, при снижении — сворачивается. Стрелка прибора связана с трубкой, ее перемещение соответствует изменению давления.

Под стеклом циферблата в приборе есть 2 указателя (метки, флажок). Первый соответствует давлению, при котором насос начинает работать. Второй соответствует точке отключения насоса. Фактически, это контакты, связанные с контроллером, который включает/выключает двигатель насоса.

Положение указателей изменяется с помощью двух регуляторов. На каждом регуляторе есть шлиц под плоскую отвертку.

Вращая регулятор, можно переместить связанный с ним указатель.

Значение давления, при котором насос выключается (предельное давление в системе) обычно устанавливается равным 2.8 бара. Давление, при котором закачка воды прекращается, равно 1.4 бара.

После старта напор воды в системе постепенно повышается. Стрелка прибора достигает флажка, которым отмечено предельные цифры. Выше напор подниматься не должен. Контроллер реагирует, отключает мотор насоса.

Пользователи расходуют воду, напор в системе снижается. Стрелка манометра опускается. При достижении стрелкой указателя минимального напора, на входе контроллера появляется сигнал, сообщающий: пора включать насос.

Алгоритм действий стрелочного и механического реле схожи, но реализация принципиально другая. Кроме того, контроллер, встроенный в стрелочный прибор, расширяет его возможности.

Все модели стрелочных детекторов не только выполняют функции поддержания давления, но и останавливают насос при отсутствии воды.

Повторное включение насоса с помощью реле возможно с помощью кнопки, установленной на корпусе прибора. Более «умные» устройства включаются сами, по прошествии некоторого времени.

Электронные

Вода давит на измерительную площадку датчика.

Электрическое сопротивление тензорезистора (датчика) изменяется. На изменение реагирует встроенный контроллер.

Прежде всего, аналоговый сигнал, приходящий от датчика, он преобразует в цифровой. Измеренное давление в цифровом виде выводится на семисегментные индикаторы.

Величина давления не только индицируется, она служит основанием для принятия решения о включении или остановке насоса.

Функции электронных приборов:

• измерение давления воды, в зависимости от его величины включение/выключение насоса;
• защита от холостого (сухого) хода;
• запуск остановленного насоса после паузы;
• защита от частого включения.

У механических детекторов давления чувствительным элементом является мембрана, у стрелочных — трубка Бурдона, у электронных — тензометрический датчик. Чаще всего это полупроводниковый тензорезистор.

Подробный обзор электронных реле ищите здесь.

Какое лучше выбрать?

Механические приборы просты, надежны и дешевы. Их используют в конструкциях для орошения или наполнения бассейна. Системы с гидроаккумуляторами большого объема также могут работать с этим прибором.

Не стоит забывать, что использование этого вида прибора может потребовать установку манометра и устройства, защищающее насос от холостого хода.

Стрелочное реле — прибор надежный. С него удобно считывать показания. Оно легко регулируется. Точность срабатывания стрелочного детектора выше, чем у механического. Стрелочные устройства используют при создании водопроводов в загородных домах и в квартирах.

Электронное реле превосходит по точности механическое и стрелочное. Изготовители заявляют о высокой надежности этого прибора.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Преимущества и недостатки

Достоинства:

1.
   Благодаря умению поддерживать приемлемый напор, пользование водой становится более комфортным, бесперебойно работают стиральные и посудомоечные машины.

2. Реле снижает износ насоса.
3. Позволяет избежать аварий, затоплений, связанных с прорывом труб.
4. Многие модели приборов не допускают сухой ход насоса.
5. Стрелочные и электронные виды реле выполняют функции манометров.

Но есть и недостатки. Реле поддерживает напор воды в достаточно широком диапазоне, например, от 1.2 до 2.8 бара. Такой разброс не всегда может устраивать пользователя.

Установка стабилизатора давления может избавить систему от этого недостатка. В водопроводах, где кроме реле установлен стабилизатор, напор выдерживается с точностью до десятых долей бара (атмосферы).

При использовании детектора происходит включение и выключение насоса, с перерывом от 5 минут до нескольких часов.

Каждое включение -это большой или маленький скачок давления, то есть гидроудар. Отчасти этот скачок компенсирует гидроаккумулятор. Полностью выйти из положения помогает специальное устройство, обеспечивающее плавный пуск насоса.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора: 1–2 — объем от 20 до 50 л;
• 3–4 — 80…100 л;
• 4–5 — 150…200 л;

Когда прибор необходим и можно ли обойтись без него?

Детекторы давления устанавливаются во всех действующих постоянно автономных системах водоснабжения.

Сельские дома, загородные строения — не единственные места установки этих устройств.

В комплексах центрального водоснабжения, в многоэтажных зданиях нередки случаи низкого напора воды.

Например, на верхних этажах. Для исправления ситуации устанавливают дополнительное насосное оборудование. Без детекторов давления в этих случаях не обойтись.

В самых простых конструкциях не устанавливают приборы, контролирующие напор воды. Обычно это сезонные водопроводы с накопителями большой емкости. Своевременное отключение насоса в таких системах осуществляется вручную или с помощью поплавкового датчика.

Вспомогательные водопроводы, созданные для полива, наполнения бассейна или подачи воды в банные, душевые емкости, также не нуждаются в установке детекторов давления.

Популярные модели реле

Среди многочисленных комплектующих систем водоснабжения, которые присутствуют на российском рынке, можно выделить основные категории. Дорогостоящие модели имеют верхний предел в 4-8 атм. Большинство мастеров советуют приобрести такие варианты как:

Предел у них стандартный – 8 и 4 атм. Главным преимуществом подобного приобретения станет возможность самостоятельной регулировки. Следует отметить, что обе модели относятся к категории слаботочных изделий, поэтому нецелесообразно подключать агрегаты к сети в 220 В. Для удобства использования рекомендуется воспользоваться специальным пультом управления. Также подобная покупка далеко не каждой семье по карману.

Зачастую покупатель делает выбор в пользу дешевого и доступного агрегата. К примеру, устройство на 4 атм обойдется в 4000 руб., в то время как его собрат на 8 атм в 6000 руб.

Недорогие модели также имеют предел в 5-8 атм. Примером могут служить конструкции MDR 5-8 и MDR 5-5. Показатель верхнего предела у них 8 и 5 атм соответственно. Первое приобретение обойдется в 2,9 тыс. руб., в то время как вторая в 2,1 тыс. руб. Монтаж обоих приспособлений осуществляется на мембранный бачок. Допускается подключение к сети в 220 В, а также при показателе в 380 В. Для первого случая понадобится однофазный насос. В другом случае потребуется покупка трехфазной модели. Показатели по току у них высокие. Также характеризуются превосходной степенью надежности.

Бюджетные конструкции. К таким относят PM-5 от итальянского концерна. С поставленными задачами справляется на 100%. Стоит отметить, что средняя цена на подобный продукт в разы меньше той, которая заявлена Grundfos. Цена устройства – 400 руб. Отлично работает в комплексе с бытовыми насосными установками. Среди положительных характеристик необходимо обратить внимание на показатель качества и способность работать с сетью в 220 В. Однако, в процессе подключения можно столкнуться с некоторыми сложностями. К сети в 320 В подключение не представляется возможным.

Реле, редуктор, стабилизатор давления — что и когда выбрать?

Забота о поддержании напора воды возлагается, кроме реле, еще на 2 устройства: редуктор и стабилизатор давления.

Редуктор — это клапан с пружиной в качестве исполнительного элемента. Предназначен для поддержания напора в водопроводе.

Принцип действия простой. При низком давлении в подводящих трубах, пружина открывает клапан полностью.

При высоком напоре, пружина частично закрывает клапан, обеспечивая падение давление в трубах, стоящих за клапаном.

Стабилизатор давления — это устройство с датчиком давления и электроприводом, закрывающим и открывающим клапан. Предназначен для точного поддержания напора в водопроводе.

Редуктор и стабилизатор не могут повышать напор воды. Поддерживают заданное давление на выходе, если на их входе оно достаточно высокое. Стабилизаторы это делают с высокой точностью, редукторы грубее.

Редуктор и стабилизатор не могут заменить реле давления. Но их установка принесет пользу. Монтируют редуктор и стабилизатор между гидроаккумулятором и точкой водоразбора.

Критерии выбор

Конкретная модель прибора выбирается исходя из конструктивных особенностей, авторитета производителя и технических параметров устройства.

По конструкции

Для монтажа у реле всех видов предусмотрены накидные гайки или штуцеры со внутренней, реже — с наружной резьбой.

Накидные гайки удобнее при монтаже. Герметичность в случае применения гаек обеспечивает прокладка.

В паспорте на прибор указывается тип присоединения. Например, накидная (вращающаяся) гайка, размер — 1/2″ (или 1/4″, или 3/8″).

При выборе реле необходимо обратить внимание на тип и размер соединения. При необходимости установить переходник.

В состав электронных и стрелочных детекторов давления входит манометр. Со стрелочного прибора данные считывать удобнее, привычнее. Это значимые особенности конструкции, которые учитываются при выборе устройства.

По производителю

К известным, авторитетным фирмам-изготовителям можно отнести:

1. Condor werke;
2. Акваконтроль;
3. Grundfos;
4. Italtecnica.

Изделия последней фирмы выделяются высокой ценой.

По техническим параметрам

При выборе по техническим параметрам необходимо вспомнить, что реле управляет насосами разной мощности.

Распространенные модели приборов рассчитаны на максимальную мощность 1—1.5 кВт.

В паспорте на реле часто указывается не мощность, а максимальный ток коммутации.

Диапазон регулируемого давления у различных моделей отличается мало. Обычно составляет 1—5 бар.

Принцип работы

Для фиксации агрегата используется пружинная группа давления в конструкции. Замыкание контакта происходит при достижении минимального показателя давления. После этого происходит включение в автоматическом режиме. В момент, когда будет достигнут максимальный коэффициент (установленный пользователем), насосная установка выключится, так как контакты разомкнутся. Конструкция оснащена специальными регулировочными механизмами, которые позволяют вручную отрегулировать значение.

Следует отметить, что лучшие производители оснащают свою продукцию кнопкой принудительного или сухого пуска. Также конструкция может иметь вспомогательные разъемы (вместо привычных клемм) необходимые для осуществления подключения, клавишу плавного пуска и индикатор работы.

Параметры функционирования

Критерии выбора подобного устройства разносторонние. Совершать подобный выбор следует только после покупки самой насосной станции, а также гидроаккумулятора. В процессе покупки следует ориентироваться на параметры используемой рабочей сети:

Следует отметить, что в камере (воздушной) гидроаккумулятора должно быть на 0,2 атм меньше, чем в конструкции водоснабжения (зафиксированное датчиком). В противном случае эластичная пластина вскоре придет в негодность.

Встречается такие типы конструкций:

1. Управляющее. Сигнал поступает на силовой блок управления.
2. Силовое. На насосную установку подключаются силовые контакты.

Перед покупкой необходимо проверить допустимую мощность включения конструкции.

Характеристики и настройка давления

Это оборудование небольшого размера, в комплектацию которого входит штуцер, при помощи которого осуществляется последующее подключение к трубопроводной сети посредством клеммной группы. Эти комплектующие понадобятся для состыковки устройства с электрическими кабелями. Более детальная информация предоставляет производителем в виде пошаговой инструкции, которую можно применить в домашних условиях. Пружины помогают осуществлять регистрацию параметров, касающихся давления, посредством резьбового регулятора.

Чем сильнее пружины будут сжиматься, тем больше усилий будет приложено, и тем выше коэффициент должен быть для того, чтобы реле сработало. Также допускается наличие существенной разницы в коэффициентах давления. Рост коэффициента происходит путем зажимания пружины. Следует обратить внимание на то, что в бытовых условиях применяются заводские настройки, которые полностью соответствуют поставленным задачам. Используются в популярных моделях и гидроаккумуляторах. Даже при наличии оптимальных нормативов, в некоторых случаях может потребоваться личное вмешательство пользователя и осуществление ручных регулировок.

Где купить и какова цена?

Для приобретения реле давления можно обратиться в любой магазин сантехники. Если выбор отсутствует или в продаже нет подходящей модели, к услугам покупателя интернет. Обращение в Яндекс Маркет решит все проблемы.

Цена на приборы мало зависит от места их приобретения. На стоимость влияет вид реле, его возможности и фирма-изготовитель.

Диапазон цен следующий:

1. Механические виды реле продаются по цене 600-700 руб.
2. Стрелочные — 2500-2800 руб.
3. Электронные — 3200-3600 руб.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Как выбрать нужное устройство

Рассматривая возможные варианты приборов, перед приобретением необходимо сделать акцент на целом ряде аспектов. Чтобы не было проблем с установкой и эксплуатацией изделия, важно изучить:

• рабочее давление;
• настройки пороговых значений давления производителя;
• показатели рабочего тока;
• напряжение питания;
• условия применения (есть приборы, не работающие при температурах ниже +5 градусов и влажности, превышающей 70%);
• пыле- и влагозащищенность;
• характеристики резьбы;
• вес и габариты изделия.

Как выбрать реле давления
Для многих критерием выбора также являются страна производства устройства и его марка. Выпускаются реле для применения в различных перекачиваемых средах. В быту, как правило, требуется изделие, работающее с обычной водой.

Имеющаяся в конструкции защита от «сухого хода» позволяет не допустить поломки насоса, если по каким-то причинам вода в него не закачивается. Такое устройство отключит агрегат при прекращении поступления жидкости, не допуская перегрева мотора.

Расположение клемм на корпусе реле давления воды

Важный нюанс, влияющий на выбор модели — ее стоимость. Она зависит от многих факторов: производителя, вида устройства, его параметров, наличия дополнительных функций.

Таблица. Сравнение характеристик некоторых пользующихся популярностью изделий.

Стоимость реле колеблется в широком диапазоне: 6…200 долл. США.

Настройка

При юстировке механических приборов поступают следующим образом:

1.
   Снимают крышку реле.

2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

• заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
• клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
• клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Возможные неисправности

Все поломки прибора можно свести к 3-м основным неисправностям:

1. Давление упало до минимального уровня, но насос не стартует.
2. Напор поднялся до максимального значения, но насос не выключается.
3. Двигатель насоса включается хаотично, рывками.

Начать ремонт следует с настройки реле. В редких случаях таким способом удается восстановить нормальную работу.

У механического прибора при настройке снимается крышка, это дает возможность произвести осмотр, удалить грязь.

Для последующей борьбы с неисправностью устройство демонтируют. Проверяется, не засорилось ли входное отверстие реле. Если осмотр и чистка не дали результатов, обращаются к специалистам.

Рекомендуем статью по теме

Найти и устранить поломку, или что делать, если не отключается реле давления воды для насоса
