Подключение реле давления воды к насосу и насосной станции

Здесь вы узнаете:

Функции реле давления для насосной станции
Устройство и принцип работы реле давления
Механические или электронные реле
Подключение реле давления воды
Когда требуется регулировать реле
Настройка реле
Первичная настройка с нуля
Ситуации, не требующие регулировки
Что необходимо учесть, выполняя регулировку
Использование реле без гидроаккумулятора
Как выбрать реле давления воды
Популярные производители и цены

Реле давления для насосной станции – это устройство, которое используется для поддержания заданных показателей давления на насосном оборудовании и в магистрали, к которой оно подключено.

Функции реле давления для насосной станции

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

позволяет всем приборам функционировать в заданном режиме;
чутко реагирует на изменение порогов включения/выключения;
активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая насосную станцию, вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

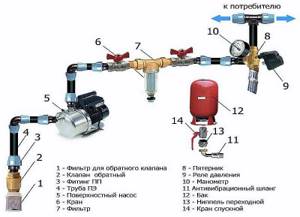

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе гидроаккумулятора, но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

Корпус (см рисунок ниже).

Фланец для подсоединения модуля к системе.
Гайка, предназначенная для регулировки отключения аппарата.
Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
Клеммы, к которым подключаются провода, идущие от насоса.
Место для подключения проводов от электросети.
Клеммы заземления.
Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Водяная станция ремонт самому

1 Ремонт водяных станций своими руками
2 Водяная станция ремонт самому
3 Ремонт насосной станции: причины поломки, как разобрать своими руками
4 Ремонт насосной станции своими руками пошагово

Ремонт насосной станции своими руками — один из оптимальных вариантов выхода из ситуации, когда в ней возникают какие-то неполадки. На сегодняшний день рынок оборудования для водоснабжения перенасыщен предложениями на любой вкус. Позитивные отзывы о надежности имеют две системы водоснабжения — насосная станция Марина (Marina) и станция Джилекс, строение которых идентичное.

Из чего состоит насосная станция?

Обладатели собственной системы водоснабжения на территории частного дома или дачи нередко сталкиваются с различного рода неисправностями. В основном насосные станции содержат такие элементы:

водяной насос;
гидравлический аккумулятор;
реле;
манометр.

Главной задачей работы водяного насоса является забор воды из нужного источника. Популярностью среди потребителей пользуются поверхностные насосы, установленные или в специальных комнатах дома, или в приспособленных для этого кессонах. Насосу необходимо обладать достаточной мощностью для поднятия воды из скважины, перемещения к дому и поднятия до верхней водоразборной точки жилья.

Важная составляющая — гидравлический аккумулятор (накопительный бак) вместительностью 20 литров и более. Гидроаккумулятором является металлическая емкость, задача которой — держать в трубопроводах станции постоянное давление. Удачная модель аккумулятора в форме металлического баллона с резиновой мембраной внутри. Мембрана растягивается и уходит в прежнее положение в зависимости от того, работает или нет насосная станция.

Механические или электронные реле

Реле давления воды для насоса бывают двух разновидностей: механические и электронные. Механические модели намного дешевле, поэтому предпочтение, как правило, отдается именно им, а электронные с удобной автоматикой, хоть и проще в процессе эксплуатации, но менее популярны.

При риске опустошения источника воды в процессе перекачки жидкости, механическое реле давления просто дополняется блоком автоматики. Однако есть и стрелочные приборы, которые применяются исключительно с насосом. Они сокращают количество включений оборудования и прекращают работу насоса, если поток воды остановился. Своевременное отключение оборудование защищает мотор от серьезной поломки.

Помимо этого, механическая конструкция способна поддерживать в системе комфортный напор. Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,5-6,0 бар.

Однако у электронных приборов имеются несколько существенных преимуществ:

Постоянная регулировка давления насосной станции за счет подвинчивания пружин остается в прошлом. Настраивать и регулировать реле давления электронного типа после монтажа не нужно.
Установить электронный прибор очень просто. С этим делом справится даже новичок без особых навыков и специального образования.
Срок эксплуатации почти такой же, как у долговечной механической модели.

Стоимость электронного приспособления регуляции напора составляет 2 000-4 000 рублей. Если потратить немного времени на обход нескольких точек продаж, то можно приобрести качественной устройство по справедливой цене. Сильно экономить тоже не стоит, так как высока вероятность, что дешевый механизм быстро выйдет из строя.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Распространенные проблемы и способы их устранения

Без нормально функционирующего водопровода о комфортной жизни в частном доме не стоит и мечтать, недаром систему водоснабжения называют жизненно важной.

Есть несколько симптомов, которые говорят о том, что отдельные элементы насосной станции нуждаются в ремонте.

Вал вращается, но давление в системе не увеличивается

Возможные причины:

Насос не может развить достаточную мощность из-за снижения напряжения в электросети. Для предотвращения подобных ситуаций следует выбирать агрегат с запасом по мощности.
В системе водоснабжения имеют место утечки: возможно, лопнула труба или произошла разгерметизация резьбового соединения. Необходимо обнаружить место аварии и устранить неисправность. Лопнувшую трубу следует заменить, некачественное резьбовое соединение – уплотнить, намотав на резьбу большее количество пакли или фум-ленты.
Вода не поступает в трубопровод: проверяем, есть ли вода в насосе и всасывающей магистрали. Если нет – заливаем воду через специальное отверстие в корпусе насоса. Если вода уходит не задерживаясь, значит, произошла поломка обратного клапана на трубопроводе всаса. Возможно, ничего страшного не случилось, и клапан просто засорился песком или длинноволокнистыми включениями. Если же какая-то из его деталей вышла из строя, ее придется заменить.

Следует, также, проверить, не слишком ли упал уровень воды в источнике. Если подозрения подтвердились, нужно по возможности ниже опустить всасывающий шланг. Его состояние, кстати, тоже будет нелишним проверить. При наличии трещин или щелей в соединениях во всасывающую магистраль может просачиваться воздух, вследствие чего насос перестает качать воду.

Если насос и магистраль всаса оказались все же заполненными водой, значит пришло время менять изношенное рабочее колесо или корпус. В процессе работы они понемногу стираются многочисленными твердыми частичками, двигающимися с большой скоростью.

Если намотать слишком много уплотнительного материала, то при навинчивании гайки или фитинга последний может лопнуть. Во избежание этого количество прядей сантехнического льна или пакли следует увеличивать постепенно, каждый раз проверяя герметичность соединения. Так следует делать до тех пор, пока вы не научитесь определять необходимый объем уплотнителя на глаз.

Давление на манометре прыгает, а вода поступает рывками

Если стрелка манометра, едва достигнув максимальной отметки, тут же начинает сползать, заставляя насос включаться снова и снова, причину необходимо искать в следующих явлениях:

Появились утечки в трубопроводе. Об этом мы уже говорили предыдущем разделе.
Появились трещины и зазоры на линии всасывания.
Если насос «хватает» воздух, вода также будет подаваться неравномерно. Щели необходимо обнаружить и устранить.
Нарушена работа гидроаккумулятора: первое, что необходимо сделать – прижать пальцем клапан золотника, предназначенного для закачивания воздуха. Если из отверстия пойдет вода, значит, прохудился резиновый баллон или мембрана. Данную деталь необходимо заменить. В случае с баллоном замена осуществляется очень просто, а вот некоторые виды мембран могут быть заменены только специалистами. Если из золотника, как и следует, с шипением вырывается воздух, необходимо проверить его давление, слив из гидроаккумулятора воду.

В норме давление должно составлять примерно 1,5 атм, более точное значение – 90% от давления включения насоса. И слишком низкое давление, и слишком высокое приводят к одинаковым последствиям: насос начинает включаться каждую минуту, а вода из крана льется пульсирующим потоком. Чаще всего воздух в гидроаккумуляторе приходится подкачивать, для чего используется обычный автомобильный насос. Через короткое время после подкачки снова проверьте давление.

Если оно упало, дело может быть в следующем:

клапан золотника засорился и не может полностью закрыться: золотник необходимо продуть;
произошла разгерметизация корпуса: гидроаккумулятор необходимо везти в сервисный центр, хотя некоторые умельцы чинят их и на дому с помощью «холодной сварки».

В ходе эксплуатации гидробака та его часть, которая подключается к водопроводу, постепенно заполняется выделяющимся из воды воздухом. Чтобы бак не работал вполсилы, этот воздух примерно раз в 1 – 2 месяца необходимо удалять – либо через предназначенный для этого клапан (устанавливается в моделях объемом свыше 100 л), либо путем опорожнения.

Прибор не удается включить

Возможные причины:

Перегорела обмотка двигателя: самый явный признак перегорания обмотки – неприятный «химический» запах расплавленной изоляции. Но обмотку все-равно следует прозвонить с помощью тестера. Если «диагноз» подтвердился, двигатель перематывают (лучше для этого пригласить электрика с опытом).
Контакты реле нуждаются в чистке.

После включения насос гудит, но вал не вращается

Возможные причины:

Вышел из строя конденсатор. Данный элемент следует заменить на годный.
Произошло залипание рабочего колеса: такое явление может иметь место после длительного простоя агрегата. В этом случае насос необходимо отключить, а затем попытаться провернуть рабочее колесо вручную. Снова подаем питание на насос, теперь все должно работать.

Насос не выключается

Возможные причины:

Разгерметизация водопроводной сети.
Некорректная работа реле.

Чтобы понять, как исправить ситуацию, необходимо поближе познакомиться с данным устройством.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

после запуска двигателя насоса, он сразу же отключается;
после отключения станции наблюдается слабый напор в системе;
при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

нижний уровень – 1,5-1,8 бар;
верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
Пластиковая крышка датчика снимается с помощью отвертки.
Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

Все приборы отключаются от электрической сети.
Вода сливается из системы.
Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению

Также важно уточнить, из каких материалов сделано изделие

Самыми надежными и долговечными специалисты считают устройства из латуни, нержавеющей стали, алюминия. Эти материалы защищают конструкцию от критических последствий частого в водопроводных системах явления – гидравлических ударов

Первичная настройка с нуля

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку.

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений.

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов.

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку. Действовать нужно очень осторожно.

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Проблемы с мембраной или давлением в гидроаккумуляторе

Сменная мембрана для гидроаккумулятора

Мембрана изготовлена из плотной резины. Здесь может быть две проблемы:

резина лопнула и требуется замена;
давление в гидроаккумуляторе меньше положенного – резина длительное время подвергалась излишнему растяжению и в конце концов не выдержала.

Если надавить на ниппель, который находится под пластиковой крышкой, оттуда потечет вода. Это явный признак того, что резина потеряла целостность и придется поменять мембрану, либо место крепления к аккумулятору прохудилось, либо нужно менять золотник.

Мембрану можно купить в магазине в отделе насосного оборудования или заказать в сервисном центре. Если нужно поднять давление в гидроаккумуляторе, пользуются обычным велосипедным насосом. Верхнее давление, которое показывает манометр – это сумма давления воды в мембране и давления воздуха в мембранном бачке. Вместе они показывают, к примеру, 2,9 атмосфер. Из них 0,8 атмосферы будет приходиться на воздух. Наблюдая за показаниями манометра при выключенном оборудовании, нужно подкачать воздух в гидроаккумулятор.

Реле не будет переключаться, если в корпусе мембранного бака есть трещины. Пластик – не лучшее решение для приборов, которые должны работать долго. При наличии трещин необходимо разобрать насосную станцию, отсоединить бак и собрать все в обратном порядке.

Использование реле без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

компактность;
исключаются расходы на покупку гидроаккумулятора;
стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Как выбрать реле давления воды

На что ориентироваться при выборе реле:

Для автономных систем водоснабжения стоит выбирать оборудование бытового назначения. Такие устройства характеризуются максимальным значением давления — не более 5 атм, а рабочие значения давления как правило находятся в пределах от 1,4 до 2,8 атм.
При наладке реле нужно не забывать, что параметр разности между настройками на пружинах напрямую влияет на объем жидкости, который насос при таких настройках будет накачивать в накопительный резервуар. Большой объем содействует тому, что перекачивающий прибор будет включаться реже, впрочем не следует превышать технические возможности системы.
Бессмысленно чрезмерно экономить, покупая детали неизвестного происхождения. Такая аппаратура не только будет работать неправильно, но и может стать причиной поломок другого оборудования.
Установка манометра рядом с реле даст возможность наблюдать за характеристиками функционирования системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Выбирая подходящее реле, следует также обратить внимание на такие показатели как:

размеры присоединительной резьбы;
уровень защиты от пыли и влаги;
масса и размеры прибора;
напряжение контактов;
номинальные параметры тока;
тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него.

Следует также учесть, что реле изготавливаются для работы в различной среде. Для бытового хозяйства подойдет механизм, рассчитанный для воды. Не стоит приобретать реле, предназначенное для работы с хладагентом или другими жидкостями. Обратить внимание следует и на температуру рабочей среды для конкретной модели.

Таким образом, сайт «Сантехник Портал» настоятельно рекомендует подключение реле давления воды во всех частных домах, ведь это исключительно полезное приспособление. Агрегат значительно упрощает жизнь и делает пользование водопроводом комфортным, безопасным и регулярным.

Устройство защитит дорогостоящее насосное оборудование от поломок. При этом за прибором нужно постоянно следить, своевременно производить настройку и регуляцию минимального и максимального давления (3-4 раза в год).

Главный вывод

Ищите реле давления с «потолком» срабатывания процентов на 30 выше желаемого давления отключения в вашем водопроводе.

Реле давления в коробочке

Обратите внимание!

Вот реально чёрным по белому написано — диапазон давлений 1 — 5 атмосфер. Установленное значение включения 1.5 атмосферы, выключения 2.8 атомсферы. Похоже, что диапазон — явно максимальный и нереальный, а вот предустановленное давление — как раз то, на котором реле работает надёжно. Учимся читать инструкции. Что ещё предложить?

При установке давления не стоит сжимать пружины слишком сильно. Значительное сжатие пружин, особенно малой, является фактором уменьшения надёжности срабатывания реле.

Не стоит делать разницу между давлением включения и выключения слишком значительной. Например, давление включения 1.5 атмосферы и давление выключения 3.5 атмосферы. При таких установках чрезмерно сильно будет сжата малая пружина. А она и так короткая. В этом случае велика вероятность того, что реле не будет отключать насос или будет делать это недостаточно надёжно.

Если порог давления отключения постепенно увеличивается — это прямой признак засорения. Вода с трудом, более медленно толкает поршень, и реле срабатывает с запаздыванием. Приходится ждать, пока давление во впускном узле увеличится и поршень поднимет платформу на нужную высоту. В этом случае мы не бежим за новым реле, а откручиваем старое и выковыриваем ржавчину из всех мелких отверстий, какие найдем. Для этого, возможно, придётся открутить 4 винта и снять мембранный узел.

Таким образом

Мне, похоже, нужно не реле менять одно за другим, а перебирать всю насосную станцию и промывать её от многолетней ржавчины и солей жёсткости. Тогда мне будет обеспечено ещё лет десять безупречной работы насоса и спокойной жизни. Вот такой неожиданный вывод.

Вот рад я, что у меня слово не расходится с делом

Перечитывал тут статью и решил дописать. Дело в том, что я перебрал свою систему водопровода именно с целью заменить в ней все железяки на полипропилен. Было много сюрпризов. Читайте статью Переделываем водопровод, собранный из меди и железа.
