Насосная станция не отключается. Регулировка реле давления.

Что собой представляет механизм насосной станции

Чтобы разобраться, почему не отключается насосная станция нужно ознакомиться с элементами, из которых она состоит:

Непосредственно насосное оборудование. Подразделяется на погруженные и поверхностные устройства. Они разветвляются на различные виды по производительности и способны работать в нескольких режимах.
Аккумулятор гидравлического давления. Представлен в виде емкости, которая разделена на две части с помощью достаточно гибкой резины. Когда происходит включение насоса, эта тара наполняется водой и осуществляется растягивание резины. Когда механизм выключается, все возвращается в первоначальное положение, а собранная жидкость способствует поддержанию устойчивого напора в трубопроводе.
Узел управления. В его состав входит манометр, он измеряет имеющийся в системе напор. Благодаря наличию вспомогательных элементов в установке совершается выставление предельного и минимального показателей напора. Когда достигается наибольшая степень, насос получает команду о работе, а когда доходит до самого маленького показателя, то совершается его выключение.

Заводские настройки

Реле выпускается с уже настроенными значениями давления:

Нижний показатель

составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание контактов и включение скважинного или погружного насоса.

Верхний показатель

согласно стандартным настройкам составляет 2,5-3 бара. Максимальное значение 5 бар – оно указано на шкале датчика. При достижении заданного значения контакты разрываются — происходит выключение насоса.

Разницу между верхним и нижним значением называют перепадом. Его можно отрегулировать

Напор воды обеспечивается через закачку воздуха. В бак, имеющий резиновую ёмкость (грушу) с автомобильным ниппелем, накачивают некоторое количество воздуха. Воздух давит на воду, которая заполняет грушу, тем самым обеспечивая правильную работу станции.

Для чего насосной станции необходимо выключение

Отмечено, что одна из наиболее распространенных неполадок выражается тем, что насосная станция не отключается. Суть объединения всех деталей, из которых состоит станция, заключается в том, что они регулируют ее периодическое отключение и своевременную работу.

Благодаря этому срок эксплуатации насосной станции значительно возрастает, а количество изнашиваемых деталей уменьшается. Некоторые виды данного оборудования имеют электродвигатель, поэтому абсолютно неприспособленны для постоянного функционирования.

Если вы заметили, что ваша насосная станция трудится без передышки, нужно остановить устройство и попытаться выяснить корень подобной проблемы.

Наиболее распространенная причина неполадок при работе станции

Чаще всего не выключается насосная станция именно из-за поломок в координировании узла управления. В основной части главных узлов насосной станции координирование степени напора производится благодаря использованию двух пружин крупной и мелкое, которые размещены на реле. Задача крупной спирали заключается в регулировке нижнего порога давления, а маленькая регулирует разность между максимумом и минимумом показателей. А также стоит отметить, что во время использования блока управления насосной станции в нем может совершаться засорение, что значительно ухудшает его функционирование.

Поскольку в середине реле присутствует отверстие, во время работы, а особенно при большом загрязнении всей перекачиваемой воды, оно может засоряться. Поэтому прежде чем приступить к координированию главного узла, рекомендуется просмотреть имеющиеся детали реле и если присутствует надобность аккуратно прочистить отверстие входа.

Важно отметить, что корректировать реле необходимо очень внимательно. Если приложить чрезмерное количество силы, то можно окончательно сломать устройство. Чтобы было проще исправить имеющиеся неполадки, вышеуказанный узел следует частично разобрать. Для выполнения этих действий рекомендуется:

отсоединить станцию от электрической сети;
из цистерны аккумулятора сливается жидкость;
к входному клапану накопителя подсоединяется обыкновенный насос из автомобиля обязательно с манометром;
в емкости аккумулятора создается нужное для функционирования станции давление;
снять крышку, которая перекрывает проход к блоку управления, производящему контроль над реле — в результате будет получен доступ к пружинам;
для повышения минимального показателя напора необходимо повернуть регулировочный винт по часовой стрелке, а для его понижения — против нее;
произвести регулирование разницы между наименьшим и наибольшим показателем давления, это можно сделать, поворачивая винт регулировки.

Следует отметить, что максимальный показатель напора, при котором подобает выключаться станции должен составлять не менее 95%.

Дополнительные причины

Существует еще несколько не таких распространенных причин, почему насосная станция долго не отключается:

Наблюдается вытекание воды. Чтобы это исправить, нужно найти поврежденное место и запаять его.
Поломка в блоке электрореле. В процессе работы в нем могут загрязняться, окислятся, а иногда даже подгорать контакты. Это приводит к тому, что насос часто включается и выключается. Чтобы устранить неисправность, рекомендуется обесточить устройство, а все контакты тщательно зачистить.
А также насосная станция часто включается из-за нестабильного напряжения в сети. В этой ситуации желательно приобрести стабилизатор электропитания.

Кроме вышеуказанных вариантов, постоянное функционирование устройства может вызываться подсосом воздуха, во входной патрубке. Это повлияет на то, что насос так и не выключится.

А также в источнике давления присутствует аварийный спускной вентиль. Когда наблюдается достижение критической отметки, он активируется, чтобы устранить поломку прибора.

Изредка насос может прекратить свое функционирование или же беспрерывно работать в результате воздействия температуры, чрезмерные жара или холод. Это происходит с устройствами, которые используются не постоянно.

Относительно стоимости ремонта станции следует выделить тот момент, что при серьезной поломке (сгорание двигателя) дешевле будет приобрести новое оборудование. Особенно это касается тех ситуаций, когда насос куплен за 5–6 тысяч рублей. Если же оборудование все-таки дорогое, то лучше поменять двигатель, нежели тратить огромные суммы на приобретение станции. Остальные детали менее дорогие:

цены на манометр варьируются в диапазоне 200–500 рублей;
обратный клапан стоит от 100 до 500 рублей;
аккумулятор можно купить приблизительно за 750 рублей.

В результате хотелось бы отметить, что поломка станции может быть вызвана огромным количеством разнообразных причин. Но наиболее частая проблема – это неправильное регулирование автоматического блока устройства. При условии хорошего монтажа, выполнения всех правил эксплуатации и просто бережном обращении, то станция прослужит длительное время.

Каждая из вышеуказанных неполадок легко устраняется собственными руками, но желательно обратиться за помощью к специалистам, чтобы не допустить усугубления ситуации. Лучше заплатить немного денег за ремонт, нежели производить установку новой станции.

Конструкция оборудования

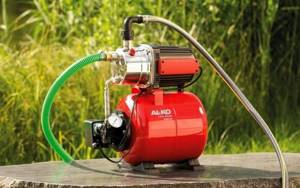

Насосная станция даёт возможность закачать воду из скважины в дом. Это совокупность нескольких приборов, объединённых в единую систему. В настоящий момент наиболее популярными являются глубинные насосы от производителей Джилекс и Pedrollo. Они зарекомендовали себя как очень качественные изделия. Но даже устройства этих фирм могут выйти из строя. Нужно уметь определять причину поломки оборудования, а также учитывать все конструктивные отличия каждой конкретной модели. Это необходимо для самостоятельного ремонта. Конструкция автономной насосной станции:

Центробежный насос. Может быть как поверхностным, так и погружным. Он закачивает жидкость в водопровод. Постоянно сохраняется одинаковое давление.
Обратный клапан. Не даёт жидкости уйти обратно в скважину, если насосное оборудование отключено.
Накопительный бак. Необходим для аккумулирования небольшого количества воды на случай, если насос выйдет из строя.
Блок управления. Этот элемент регулирует давление. Устанавливается между накопителем и насосом. Имеет встроенный манометр.

В гидросистему входят дополнительные контрольные приборы. С их помощью можно регулировать внутреннее давление. Они позволяют полностью управлять всей системой. Насос включается и выключается благодаря блоку управления.

Оборудование самостоятельно начинает работу при падении внутрисистемного давления до 1 атмосферы. Выключается при максимально допустимом давлении. Стандартный предел составляет 2−3 атмосферы. Таким образом, насос сам включается и выключается автоматически.

Устройство комплекса насосного оборудования

Для того чтобы понять, какие неисправности могут возникать в комплексе насосного оборудования при организации насосного водоснабжения, как их исправлять, необходимо знать состав устройств и порядок их работы.

Возможно, Вас заинтересует информация о том, как работает устройство насоса водолей

Насосные станции состоят из следующих узлов:

собственно насосного оборудования. В зависимости от характеристик источника водоснабжения, насосы могут быть погружными или поверхностными. Они могут иметь различные режимы работы и мощность;
аккумулятора гидравлического давления. Этот узел представляет собой емкость, которая разделена на две части перегородкой из гибкой, но прочной резины. При работе насосного устройства емкость заполняется водой и резиновая перегородка растягивается. При прекращении работы насоса перегородка стремится принять первоначальное положение и возвращает накопленную в емкости воду в трубы, поддерживая давление в трубопроводах водоснабжения на постоянном уровне;
управляющего блока. Этот узел состоит из манометра, измеряющего давление в системе. Механическими деталями в блоке управления выставляются минимальные и максимальные показатели давления. При достижении минимальных показателей блок дает команду на включение насоса, а при достижении максимальных – насосное оборудование отключается.

Коротко о том, что такое реле давления.

Такое устройство в насосной станции представляет собой выключатель, способный замыкать и размыкать цепь в соответствии с установленным давлением.

При падении давления воды до нижний границы электрическая цепь замыкается, насосная станция начинает работать и качать воду. При достижении верхнего предела цепь размыкается, насосная станция отключается.

Реле давления для насосной станции

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа. Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа. Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности. Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

пружина большого размера предназначается за установку нижнего порога давления в системе;
пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие. При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться. Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие.

К регулировке контрольного реле необходимо подходить с осторожностью. Это довольно «тонкое» устройство и силовое вмешательство в его работу может привести к дополнительным поломкам.

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

отключите станцию насосного оборудования от электрической сети;
слейте из бака аккумулятора давления всю воду;
подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
создайте в емкости гидроаккумулятора рабочее давление;
демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной. Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле. Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе

Принцип действия

Аппарат состоит из латунного корпуса со штуцерами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластмассовой крышкой. Схема работы реле давления РДМ 5 выглядит следующим образом:

Производитель настраивает прибор на низший предел давления 1,4 Бар, высший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле сомкнуты, и насос накачивает воду в промежуточный мембранный бак.
Когда давление выросло до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прекращается.
При появлении водоразбора в доме гидроаккумулятор начинает опустошается, давление снижается, и при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.

Как правило, устройством РДМ 5 комплектуются готовые насосные станции, состоящие из насоса, бачка водяного аккумулятора и собственно реле управления. Станция настроена в заводских условиях и полностью готова к работе, остается только ее подключить к трубе и электросети. Но готовые изделия подходят далеко не всем по следующим причинам:

емкость гидроаккумулятора недостаточна;
напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
используется глубинный насос, опускаемый в скважину.

В перечисленных случаях систему автоматической подачи воды придется собрать из отдельных элементов, а реле давления настроить соответствующим образом, согласовав его работу с баком-аккумулятором. Перед приобретением и подключением устройства рекомендуется изучить его технические характеристики:

диапазон регулирования по давлению в водопроводе — от 1 до 4,6 Бар;
диапазон температур окружающего воздуха — от 0 до +40 °С;
минимальный перепад давлений — 1 Бар;
напряжение питания — 220 В;
диаметр штуцеров — DN 15, присоединение — G ¼’’.

Если по какая-то из технических характеристик реле РДМ 5 вам не подходит, то придется поискать другой регулятор. Но практика показывает, что параметры данного прибора удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Другие причины постоянной работы насосной станции

Помимо неправильной работы блока контроля станции насосного оборудования, причиной не отключения устройства могут стать и другие причины.

Скрытая утечка воды. В результате этой неисправности насосное оборудование будет под воздействием блока регулировки постоянно поддерживать заданное давление воды в системе. Чтобы устранить эту проблему, необходимо выявить место утечки и герметизировать его. При этом учитывайте, что утечка может происходить в любом месте водопроводной системы.

Помимо нарушения регулировки, проблемы могут возникать в блоке электрореле. В ходе эксплуатации там могут возникать загрязнения контактов, их окисление или даже подгорание поверхности. Для устранения этой проблемы устройство обесточивается, и поверхность контактов тщательно зачищается.

Проблемы с постоянным включением насосов могут возникнуть и из-за нестабильного напряжения в сети. Измерьте напряжение в вашей энергосети при работающем устройстве и, при необходимости, включите в свою систему трансформатор или стабилизатор электропитания.

Постоянная работа насосного оборудования может быть также вызвана и подсосом воздуха во входном патрубке устройства.

В аккумуляторе давления может иметься аварийный спускной клапан. При достижении определенной критической отметки давления он срабатывает, чтобы предотвратить повреждение оборудования. Иногда настройки этого клапана могут сбиваться, и тогда он стравливает давление при небольших значениях. Исправляется этот недостаток регулировкой или заменой клапана.

Как видите, проблемы в работе комплекса насосного оборудования могут быть вызваны самыми разными причинами. Основным фактором, влияющим на нестабильную работу насосной станции, является неправильная регулировка блока автоматики оборудования. Исправить этот недостаток может практически любой человек с минимальными технологическими навыками.

Чтобы более подробно познакомиться с процедурой исправления недостатков в работе станций насосного оборудования, посмотрите обучающее видео.

Как отрегулировать прибор?

Настройка реле давления выполняется после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и регулировке реле следует уделить максимум внимания.
