Устройство и принцип работы реле давления воды для насоса

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле

Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго

Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Подключение прибора к электропитанию

Следующий этап установки датчика давления воды — подключение прибора к электросети. Для начала нужно найти на реле две группы контактов, которые обычно замкнуты, но при достижении максимального значения давления должны размыкаться. Обычно место расположения этих контактов обозначено в инструкции к реле давления. Если инструкция отсутствует, определиться поможет любой электрик.

На фото наглядно представлено расположение контактных пар, к которым подводят электропитание. При достижении максимального значения давления контакты размыкаются и насос отключается

Обратите внимание! Для подключения реле к электросети рекомендуется использовать кабель, характеристики которого соответствуют мощности насоса.

Теперь следует прикрутить жилы провода к свободным контактам каждой пары. Не следует соединять таким образом контакты одной пары, поскольку это приведет к короткому замыканию. Провод заземления соединяют со специальным винтом на корпусе реле. Этот винт обозначен соответствующим символом.

Таким символом условно обозначают контакт заземления. Отсутствие заземления электроприбора является опасным нарушением техники безопасности, которое может привести к аварии и даже к травмам

Затем реле давления нужно соединить с насосом. Для этого следует использовать кусок провода подходящей длины. Один конец его жил прикручивают к свободным контактам реле, второй — к контактам насоса. При этом рекомендуется соблюдать цвет жил. Контакты заземления реле и насоса также можно соединить, хотя это необходимым не считается.

После этого нужно проверить работу системы. Если по мере забора воды давление на манометре растет, при достижении определенного максимума насос отключается, а по мере расходования воды давление понижается, установка реле выполнена правильно.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Особенности и назначение реле давления

Реле давления воды для насоса создано для обеспечения нормальной работы всей водопроводной системы. Как правило, автоматические регулировочные приборы на насосные станции почти не устанавливают. Определенный уровень контроля дает само реле.

Реле управления насосом представляет собой небольшой блок в пластиковой коробке с пружинами внутри. Пружины необходимы для регулировки двух крайних положений системы. Одно положение отвечает за включение системы, а другое за выключение.

Само реле работает в паре с гидроаккумулятором. Он состоит из металлического бака с водой. Внутри бака есть груша из резины или специальной мембраны. В эту грушу накачивают воздух. Воздух расширяет стенки мембраны и создает в баке нужное давление.

Во время уменьшения количества воды в гидроаккумуляторе, груша получает меньше сопротивления и давление падает. При определенных показателях давления реле включения насоса скважины сделает свою работу. Насос включится и начнет закачивать воду до тех пор, пока в емкости давление не выровняется до высшей отметки.

Таким образом, реле для водяного насоса является едва ли не самым необходимым устройством, которое полностью контролирует его работу и обеспечивает автономность всех процессов. От вас требуется только подключить и настроить реле. Подключают эти устройства к водопроводу и электричеству.

Существует также специальная автоматика для насосов, реле давления в таком случае являет собой электронный прибор с регулятором или экраном. Особенность электроники в более гибкой и простой настройке. Да и функций у нее намного больше.

Стоит заметить, что реле давления или его аналоги используют не только на бытовых насосных станциях. Оно также применяется для регулировки работы систем отопления и даже подачи топлива в автомобиле.

Реле для насоса отопления работает не на давлении, а за счет измерения температур входящей и выходящей жидкости. Что, впрочем, совершенно естественно. Ведь в отоплении важен не столько напор, сколько эффективность обогрева радиаторов или отопительных контуров.

Термореле для насоса отопления имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.

Мало кто знает, где находится реле топливного насоса или даже как оно выглядит. А между тем, именно реле топливного насоса позволяет обезопасить систему от возможных поломок. Как правило, реле топливного насоса размещают под бардачком.

Оно создано так, чтобы реагировать на уровень давления в топливном насосе. Слишком высокий уровень провоцирует переключение реле и его полную остановку.

Подключение реле давления к системе водоснабжения

При установке реле в водозаборную систему следует соблюдать следующие правила.

• Гидроаккумулятор для систем водоснабжения и точка подсоединения прибора в водопровод располагаются рядом — это позволит избежать переключений насоса при резких кратковременных скачках напора.
• При установке следует учитывать температурный режим — некоторые модели функционируют только в теплых условиях.
• Для упрощения монтажа в современных насосах поверхностного типа устанавливается штуцер, к которому можно непосредственно подключить реле и манометр.

Подключение реле давления к погружному насосу можно сделать двумя способами:

1. Прибор присоединяется к водопроводным трубам через тройник посредством переходного штуцера.
2. Перед тем, как подключить гидроаккумулятор к погружному насосу, к нему подсоединяется пятивыводной штуцер, подключаемые приборы (гидроаккумулятор, манометр, реле) и водопроводная магистраль соединяются в одной точке.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,
• фильтр для предварительной (грубой) очистки.

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Электрическая схема подключения

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Так ли нужен гидроаккумулятор

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости .

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

• Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
• Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

• Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
• Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

А можно ли в принципе использовать ваше реле давление с вашим насосом

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

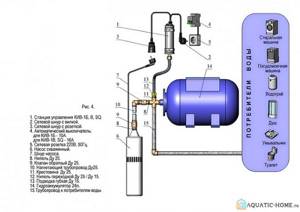

Схема смешанного подключения блока автоматики и реле давления

Для предотвращения эксплуатации помповой установки в режиме сухого хода, способной привести к выходу из строя функционирующую насосную станцию, используется блок автоматики. Бесперебойная работа подающего воду из скважины устройства обеспечивается установкой реле давления. На дополнительный прибор возлагаются функции защиты системы при непредвиденном снижении напора.

Варианты автоматических станций управления отличаются принципом работы. Повышенной надежностью характеризуется датчик уровня, устанавливаемый в процессе монтажа внутри скважины. Электронное устройство отслеживает изменения объема жидкости в водяной шахте, отдавая команду на остановку работы механизмов при критическом снижении показателей. Простейшей защитой, способной предотвратить эксплуатацию помпового агрегата в режиме сухого хода, является поплавковый выключатель.

Схема комбинированного подключения предусматривает монтаж следующих элементов:

• глубинный насос скважинный центробежного действия;
• расширительный бак вместимостью более 50 л, предотвращающий гидроудары в водопроводной магистрали;
• обратный клапан, облегчающий запуск электрической помпы за счет удержания воды в системе, препятствуя обратному оттоку;
• реле давления, предназначенное для отслеживания изменений напора жидкости;
• аксиальный манометр;
• поплавковый датчик, позволяющий или запрещающий запуск силового агрегата в зависимости от уровня воды в скважине;
• станция управления.

Подключение насоса к блоку автоматики позволяет предотвратить эксплуатацию оборудования в режиме сухого хода. В пространстве, не заполненном жидкостью, механизмы работают вхолостую, сокращая ресурс помпового агрегата.

Регулировка реле

При покупке реле настроено на определенный режим коммутации, стандартные значения 1,4 и 2,8 атм., то есть при 2,8 атм. насос будет отключен и включится, если давление будет меньше 1,4 атм. Обычно, при установке в систему прибора, нужен подбор порога срабатывания — для этого необходимо знать, какой напор дает насос в скважине.

Если давление скважинного насоса 2 атм., а в реле осталось стандартное значение 2,8 атм., то насос никогда не отключится (он физически не может создать напор, достигающий порог срабатывания) и после интенсивной работы отправится на вечный покой. Менее трагична ситуация, когда насос может выдавать напор 5 атм., а реле отключает его при 2,8 атм. В этом случае система работает неэффективно и желательно установить устройство, соответствующее напору скважинного водяного насоса.

Для замеров при регулировке реле необходим манометр, работа состоит из следующих этапов.

• Из системы начинают сливать воду, и на манометре фиксируют давление включения насоса.
• Краны закрывают и записывают показания манометра, при которых насос отключается.
• Регулируют прибор большим винтом, периодически включая и отключая воду, пока не получают нужное значение нижнего давления.
• Затем переходят к регулировке диапазона, задающего верхнее давление, малым винтом. Воду также периодически включают и отключают до получения необходимого значения.

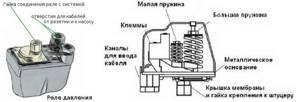

Устройство и принцип действия

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

• пластмассовый корпус;
• муфты для подключения кабеля;
• клеммы для подсоединения провода заземления;
• контакты подключения силовых проводов;
• кнопка ручного выключателя;
• гайка и пружина регулировки давления;
• основание;
• штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

• верхний порог давления — 2,8 кг/см²;
• нижнее значение — 1,4 кг/см².

Если настройка будет проведена правильно, то оборудование будет работать в автоматическом режиме без участия потребителя. Время от времени необходимо будет зачищать контакты, так как при длительной эксплуатации они окисляются.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы , или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень . Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Правила подбора оборудования

Для автономных систем водоснабжения следует выбирать реле бытового назначения

Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм. При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы. Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения

Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему. Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Про гидроаккумуляторы у нас есть информация тут

Какие бывают модели и что важно при их выборе

О способах чистки колодца мы рассказали в этом материале.

Область применения и конструкция

Для того, чтобы в системе водоснабжения загородного жилья поддерживалось стабильный напор, нужны два приспособления – гидроаккумулятор и реле давления. Данные механизмы подсоединяются к насосу через трубопровод — реле давления располагается в середине между нагнетателем и гидроаккумулятором. Однако отдельные конфигурации могут монтироваться на корпус насоса.

Гидроаккумулятор – резервуар, поделенный растягивающейся мембраной на две части. В одной половине располагается под определенным давлением воздух, во вторую часть закачивается жидкость. Давление воды в гидроаккумуляторе и объем жидкости, которую туда можно перекачать, регулируется количеством закачанного воздуха.

Чем больше воздуха, тем выше давление в системе, но при этом воды в резервуаре меньше. Как правило в емкость получается закачать воды не больше половины общего объема, то есть в гидроаккумулятор на 100 литров можно закачать не больше 50 литров жидкости.

Для нормального функционирования бытовой техники необходим показатель в 1,4 атм-2,8 атм. Чтобы поддерживать напор в таком диапазоне и необходимо реле давления. У этого приспособления есть два предела срабатывания — верхний и нижний.

Когда достигается нижний предел, то реле запускает насос, который закачивает воду в гидроаккумулятор, давление при этом в контуре повышается. При достижении верхнего предела, реле отключает насос. Вода постепенно расходуется из накопительной емкости, давление в системе медленно опускается, пока снова не достигнет нижнего предела. Насосная станция снова заработает.

Реле складывается из двух компонентов — электрической части и гидравлической составляющей. Электрический компонент – это группа контактов для замыкания и размыкания, в результате чего насосное оборудование включается и выключается. Гидравлическая группа состоит из мембраны, оказывающей давление на металлическое основание, и большой и малой пружины, при помощи которых диапазон настроек насоса можно изменить.

Выход гидравлической группы с наружной резьбой или с гайкой по типу американки находится на тыльной стороне устройства. Входы электрического компонента также располагаются на тыльной стороне корпуса, а сама колодка с клеммами для подключения проводов скрыта под крышкой.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений

Фото из

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений

Фото из

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Комплект скважинного насоса

Эффективная эксплуатация системы индивидуального водоснабжения на даче обеспечивается оснащением насосного агрегата следующими элементами:

Комплект скважинного насоса.

• Помпой погружного или поверхностного типа.
  Предназначением устройства является бесперебойная подача воды из глубинной шахты.
• Питающим кабелем.
  Длина электрического провода определяется дальностью размещения скважинного оборудования от места возможного подключения к сети. Безопасность обеспечивается наличием специальной заземляющей жилы.
• Гидроаккумулятором.
  Накопительный бак увеличивает ресурс насосного агрегата, компенсируя резкие перепады напора. Функционирует в паре с предыдущим элементом.
• Системой управления.
  Электронные приборы контролируют процесс эксплуатации помповой установки.

Минимальная заводская комплектация устройства не рассчитана на подсоединение насоса к автоматике. Накопительный резервуар для воды и управляющий блок считаются дополнительным оборудованием и приобретаются отдельно.

Подсоединение помпового агрегата к электрической сети осуществляется несколькими способами. Разница заключается в количестве монтируемых элементов. Существуют следующие варианты:

• Прямое подключение. Выполняется без установки дополнительных устройств. Необходимыми комплектующими деталями являются погружной насос и электрический кабель. Для защиты от пробоев тока провод оснащается заземляющей жилой.
• Гидроконтроллер. Блок автоматики предотвращает работу агрегата при прекращении подачи воды. Продлевает ресурс силовой установки.
• Подсоединение через реле давления. Позволяет запускать и останавливать оборудование при изменении напора.
• Комбинированный способ, совмещающий 2 предыдущих варианта. Применяется в загородных владениях с постоянной потребностью в питьевой или технической воде для хозяйственных нужд.

Изучение особенностей предлагаемых методов подключения позволит определиться с выбором наиболее подходящей технологии.

Какими преимуществами обладает готовый модуль автоматики

1. Готовый модуль точно настраивается на взаимодействие с конкретным видом гидравлического оборудования.
2. Гарантирован плавный пуск, а значит, исключена возможность гидроудара.
3. Нет необходимости тратить время и силы на сборку модуля, настройку приборов и синхронизацию узлов, поскольку изготовитель уже об этом позаботился.

Минус у готового комплекта тоже есть – у потребителя отсутствует возможность подбора индивидуальных параметров для каждого элемента.Требования к размещению

К месту установки модуля должен быть обеспечен быстрый и беспрепятственный доступ. Наиболее оптимальное местонахождение автоматики – как можно ближе к источнику водоснабжения.

Чтобы добиться равномерного напора воды в разных точках и предупредить падение давления, автоматический модуль располагают поблизости от коллекторного узла.

Экономить на автоматике не стоит, так как именно с ее помощью поддерживается требуемое давление в водоснабжающей системе, обеспечивается бесперебойная подача воды, а насосное оборудование будет защищено от поломок.

И в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.
