Насадка на дрель для заточки свёрл – что это такое

Сверла быстро тупятся, и каждый раз покупать новые обходится довольно дорого. Если есть знакомый мастер с заточным кругом, проблема решается легко, однако так везет не всем. Для самостоятельного приведения инструментов в порядок существует специальное приспособление для заточки – насадка на дрель для заточки сверл, которая приводится в движение дрелью.

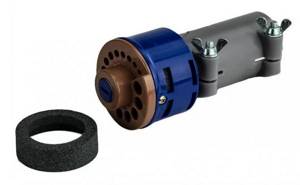

Что представляет собой насадка на дрель для заточки сверл

Выглядит незатейливо – небольшое устройство в пластиковом корпусе, внутри которого вращается маленький заточный круг. Он установлен так, что создает угол с режущей кромкой, при котором становится возможной заточка сверл.

По корпусу расположены отверстия, размеры каждого из них соответствуют определенному диаметру сверла. С помощью стандартной насадки можно точить сверла диаметрами от 3,5 до 10 мм. Отверстия устроены так, что сверло соприкасается с кругом под нужным углом. Режущие кромки затачиваются поочередно, вторая точится после поворота на 1 800. Сама насадка на дрель для заточки сверл присоединяется к дрели с помощью муфты. При этом губки патрона смыкаются полностью.

Преимущества и недостатки

Основные недостатки:

• Недолговечность, которая вполне объяснима, особенно если точить основательно затупившиеся кромки. Предпочтительно применять ее для выправления слегка подсевших сверл. • Слабая фиксация на самой дрели • Невозможность изменить параметры самой насадки – угол заточки не меняется (самостоятельное изменение расположения точильного камня — довольно непростой процесс) • Муфта не всегда подходит к патрону, в этом случае при вращении он соприкасается с ее внутренней поверхностью. По возможности перед покупкой следует примерить насадку на дрель того же класса, что и имеющаяся • Придется сразу покупать кронштейн для фиксации дрели. В противном случае точить будет некомфортно – держать дрель и поворачивать сверла неудобно

Несмотря на эти недочеты и неудобства, возникающие при применении насадки, это довольно популярное дополнение к набору инструментов домашних умельцев. Особенно если учесть, что научиться затачивать сверла можно просто с первой попытки, а походы в магазин за ними станут намного реже.

Отличительные черты конструкции и принцип действия

Структура насадок на электродрели, специализирующихся на затачивании сверл, имеет в своем составе оболочку из пластика, внутри которого находится вращающийся заточной круг. Это поверхность специализированной формы, которая создает на рабочих элементах режущих инструментов необходимые углы заточки.

Большая часть новейших образцов насадок на электродрели для заточки инструментария оборудуется торцевой крышкой на кожух, на которой находятся отверстия. Диаметр каждого из них пропорционален конкретному размеру сверла.

Заточка сверла, осуществляемая с использованием подобной насадки, происходит следующим способом:

• Сверло, режущую область которого надлежит заправить, вводится в отверстие в кожухе насадки, которое имеет подходящий диаметр.
• Электродрель запускается в работу, в результате этого начинает крутиться заточной камень. Производится заточка одной стороны рабочей поверхности сверла.
• Сверло прокручивается в отверстии насадки на 180 градусов, и производится заточка другого режущего края.

Имеются и более простые варианты – без наличия торцевой крышки. Они примитивнее обычного устройства, но использовать их чрезвычайно некомфортно. Необходимо внимательно следить за корректностью местоположения затачивающей поверхности и режущего края сверла.

Такое точило для сверл на электродрель может иметь и намного более непритязательную конструкцию, где не предусматривается ни наличие крышки, ни технологических отверстий, которые являются кондуктором. Практиковать подобные насадки весьма непросто, они некомфортны по той причине, что требуется удерживать затачиваемое сверло в правильной позиции. Дополнительно нужно выдерживать надлежащие углы на режущей части.

Особенности работы с инструментом

Особенностью стандартной насадки является то, что отверстия для сверл выполнены так, что кромки оказываются рядом с точильным кругом под определенным углом. Есть и упрощенные варианты – без регулирующей крышки. Они проще стандартного приспособления, но пользоваться ими не очень удобно. Приходится постоянно следить за правильностью расположения режущей кромки и затачивающей поверхности.

Выполнять работу по заточке сверл может каждый, у кого есть дома дрель. Алгоритм работы прост и не требует никаких особых умений:

• сверло вставляется в отверстие, соответствующее его диаметру • после включения дрели наждачный затачивающий круг начинает крутиться, в процессе затачивается одна кромка сверла • для заточки второй режущей кромки его нужно повернуть в отверстии на 1 800

Сверло проверяется на готовность, если нужно, процесс заточки повторяется несколько раз.

Конструктивные особенности

Конструкция насадки для заточки сверл включает пластиковый корпус, внутри которого происходит вращение наждачного круга с особой формой рабочей поверхности, которая на рабочей части инструмента позволяет формировать нужный угол. Наждачный круг вращается благодаря дрели, с валом которой приспособление соединено с помощью специальной муфты.

У большинства современных моделей есть торцевая крышка на корпусе с отверстиями разного диаметра в ней, предназначенными для заточки сверл разных размеров. Отверстия выполняются так, что инструмент, чья рабочая часть в них вставляется для заточки, касается наждачного круга лишь в определенном положении.

Заточка выполняется так:

• Сверло, чью режущую часть нужно заточить, вставляется в отверстие должного диаметра в корпусе насадки.
• Дрель включается, начинается вращение наждачного круга, затачивается одна половина режущей части сверла.
• В отверстии насадки инструмент проворачивается на 180°, затачивается вторая режущая кромка.

Данная процедура выполняется, пока требуемые параметры режущей части не будут достигнуты.

Приспособление для затачивания, которое монтируется на электродрель, может быть более простой конструкции, в которой нет крышки с отверстиями, выполняющей роль кондуктора. Приспособления данной конструкции неудобны, так как требуется на весу удерживать обрабатываемый инструмент и все время следить за правильностью заточки. Приспособление для дрели, которое используется при заточке, может быть сделано своими руками. По конструкции самодельные насадки мало чем отличаются от аналогов, изготовленных в заводских условиях. Как правило, наличествуют такие элементы:

• Корпус.
• Монтажное кольцо или муфта для соединения с патроном дрели и сообщения крутящего момента рабочему органу приспособления.
• Наждачный круг, чьей рабочей поверхности нужно придать на токарном станке конусообразную форму.
• Крепления наждачного круга.
• Верхняя крышка, играющая роль кондуктора, который обеспечивает удобство и правильность заточки.

Кроме насадок для заточки сверл, рынок предлагает приспособления, предназначенные для восстановления геометрических параметров режущих частей других инструментов, в частности: насадки для заточки дисковых пил, стамесок, ножей от рубанков и прочих подобных инструментов.

Как правильно выбрать, сферы применения

Средняя стоимость приспособления для заточки – не более тысячи рублей. Как уже указывалось выше, перед покупкой следует проверить совместимость приобретаемого устройства с дрелью, для которой оно покупается. По крайней мере, следует заранее измерить посадочный диаметр, но лучше проверить прямо на инструменте. В магазине наверняка будет модель дрели, похожая на имеющуюся.

К некоторым моделям насадок прилагаются запасные точильные круги. Это удобно и продлит жизнь насадке. Применяя насадку, следует помнить, что это не профессиональный станок для заточки. Изначально данная сборная конструкция не рассчитана на большие нагрузки.

Существует три типа насадок:

• для дисковых пил • для сверла • для полотен рубанка и стамески

Спрос на такие насадки – явление не случайное. Профессиональная заточка у мастеров со специальным инструментом стоит довольно дорого, а наличие в доме таких дополнений к дрели, которая есть у всех, обеспечивает идеальное состояние всех режущих поверхностей и кромок.

Выбирать насадку следует в соответствии с моделью дрели. Можно обратить внимание на устройства известных фирм. Многие производители электроинструмента производят подобные устройства, идеально подходящие не только к своей продукции, но и к дрелям других фирм. Лучший вариант – когда насадка идет в комплекте с самой дрелью. Перед покупкой нужно определиться с видом необходимой заточки и диаметрами сверл, которые чаще всего применяются, чтобы использование насадки было максимально эффективным.

Критерии выбора и применение

Первое, на что обращается внимание при выборе, — совместимость диаметра посадочного отверстия в соединительной муфте и диаметра патрона дрели, на который та будет монтироваться. Немаловажен угол заточки инструмента, который обеспечивает данное приспособление

Многие производители насадок в комплект включают точильный камень, с помощью которого сверла могут затачиваться под другим углом. Чтоб функциональность приспособления была шире, лучше выбрать именно модель с дополнительным точильным камнем.

Не следует сильно нагружать приспособление, если хотите, чтобы оно прослужило подольше. Насадка незаменима в условиях небольшой домашней мастерской, где не всегда найдется наждачный станок.

Комплектующие, запасные части

Оптимальный вариант для покупки – это насадка с запасными точильными камнями. По возможности следует приобрести кронштейн для фиксации дрели – это значительно облегчит задачу, особенно, если заточка будет производиться регулярно. К каждому приспособлению прилагается инструкция, которая облегчит освоение новой функции инструмента. Обычный точильный круг рассчитан на несколько десятков циклов работы, поэтому можно рассчитать предполагаемую нагрузку и покупать комплектующие по плану.

Выбираем насадку на дрель для заточки сверл

1. Отличительные черты конструкции и принцип действия
2. Позитивные моменты и недостатки использования
3. Как грамотно выбрать. Области использования
4. Детали для комплектования, запчасти
5. Отзывы
6. Подведем итог

При частом применении сверл появляется потребность в их заточке. Современный рынок предоставляет разные устройства для реализации данной задачи. Однако мало кому известно, что при помощи обыкновенной электрической дрели сегодня можно выполнить заточку сверла. Это получается благодаря всевозможным приставкам и насадкам, которые дают возможность из сверлильного аппарата создать многоцелевое устройство.
Одним из подобных устройств является насадка на электродрель для заточки сверл, которая при отсутствии наждака и точильного камня, дает возможность поправить форму сверла и вернуть ему функциональные свойства.

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

• одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) с абразивному кругу, двигать инструмент при этом не нужно;
• цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с наждаком для заточки сверл

Часто бывают допущены промахи:

• Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
• Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно у вас не очень функциональный держатель, его наклон приведет к асимметрии.

Насадка своими руками

Если речь идёт о каких-то грубых и черновых работах, то вполне можно обойтись самодельным приспособлением. Один из самых простых способов – переделать классический круглый напильник. Достаточно снять ручку с инструмента и обработать посадочное место, чтобы оно плотно садилось в патронник и надёжно удерживалось.

Для изготовления грубой дисковой насадки понадобится кусок фанеры, штырь болт с резьбой на обоих концах. В качестве шлифовального круга будет использована наждачная бумага. Вырезаем из фанеры круг, закрепляем на нём штырь и сверху приклеиваем наждачку. Последнюю после истирания можно не убирать, а просто наклеивать сверху новый лист.

Приспособления для заточки свёрл

Насадка Bosch S41

Служит для того, чтобы успешно точить свёрла разных диаметров. Она предназначается для дрели с шейкой диаметром шпинделя в 43 мм.

Насадка даёт возможность правки свёрл, которые затупились в процессе работы.

Параметры:

1. Угол заточки равен 118°.
2. Оптимальные обороты шпинделя — 2−3 тыс. об./мин.
3. Диаметр затачиваемых свёрл — 2,5−10 мм.

Приспособление для заточки свёрл Bosch S41, как и любой инструмент этого бренда, не имеет никаких нареканий. Практически отсутствуют какие-либо рекламации.

Отзывы потребителей:

Приобрёл эту насадку перед тем, как благоустраивал свой гараж. Честно говоря, пришёл в строймаркет с одной-единственной целью — купить небольшой наждак. А когда увидел это приспособление, поинтересовался у продавца, стоит ли покупать. Тот ответил, что люди берут и никто ещё не вернул.

Привлекла ещё и приемлемая цена. О покупке не жалею: сэкономил деньги и все сделал, благодаря этой насадке, так, как планировал. Вот что значит Бош! Он вне конкуренции!

Игорь

Приобрёл эту точилку. Точит на «ура». Я сверлю редко, так что хватит мне её надолго. Бош, как всегда, на высоте: красивый внешний вид, приятно в руки взять. Ну и, конечно, отлично работает. Деньги заплатил не зря.

Алексей

Насадка KWB 5032−00

Существует для того, чтобы затачивать спиральные HSS-свёрла.

Параметры:

• Угол заточки — 118°.
• Шейка дрели — диаметр 43 мм.
• Диаметр затачиваемых свёрл — 3,5−10 мм.

Комплектуется запасным камнем.

Отзывы:

Взял по случаю. Совсем не для этого приходил в магазин. У меня точить свёрла на точиле не получалось, а с этим приспособлением у меня выходит неплохо. Главное — не доводить инструмент до тупого состояния.

Юрий

Взял эту штучку для гаража — иногда что-нибудь мастерю. Нашёл достойное применение для новой дрели, ей, оказывается, можно не только сверлить. Кстати, купил ещё заточку для ножей — простейшее и эффективное устройство.

Анатолий

Неплохая вещь для домашнего мастера. Не профессиональный инструмент, конечно, но и не дешёвая китайская подделка. Точит.

Виктор

Насадка SPARTA

Тоже подходит для дрелей с шейкой шпинделя в 43 мм. Это даёт возможность восстановить остроту сверла, у которого режущая часть притупилась вследствие работы. Параметры насадки Спарта:

• Угол заточки — 118°.
• Диаметр затачиваемых свёрл — 3,5 — 10 мм.

Запасной камень в комплекте.

Отзывы:

У меня уже много различных устройств, приобрёл и это. Теперь моя дрель не только сверлит, но и точит, режет, шлифует. Доволен.

Иван Васильевич, Магадан.

Угол заточки

Как уже было сказано выше, перед тем как правильно заточить сверло по металлу, необходимо правильно выбрать угол его заточки. Во-первых, этот параметр табличный. Во-вторых, он зависит от того, какой металл надо сверлить. Если это:

• чугунная заготовка или стальная, то угол должен варьироваться в пределах от 116° до 118°;
• если это латунь или бронза, то от 120° до 130°;
• если заготовка из меди, то 125°;
• алюминий – 140°.

Неправильно заточено сверло приводит к перегреву самого инструмента. Но, как показывает практика, именно неправильно выбранный угол заточки приводит к снижения качества проводимого процесса.

Советы по выбору

В доброй половине случаев шлифовальные насадки реализуются под маркой производителей электрооборудования. Хорошо, если оба устройства одного бренда. Тогда никаких проблем с совместимостью быть не должно.

Лучше смотреть в сторону известных марок. Они радеют за качество ввиду высокой конкуренции на рынке. Изделия от ноунейм-производителей хоть и стоят гораздо дешевле, но шанс нарваться на посредственный продукт в этом случае заметно выше.

Популярные производители:

• «Бош»;
• «Макита»;
• Dremel;
• «Зубр»;
• «Матрикс»;
• Fit;
• «Энкор»;
• Verto.

Целесообразнее переплатить за качество, чем постоянно докупать бросовые шлифовальные насадки, которые стачиваются после нескольких применений.

В какой момент необходимо затачивать инструмент

Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:

• издается посторонний звук – скрип, свист;
• происходит быстрый нагрев;
• полученное отверстие обладает низким качеством, на нем есть зазубрины;
• стружка образуется не из всех канавок.

Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.
