Металлическая бытовка своими руками пошаговая инструкция

Металлическая бытовка сегодня является практически необходимостью на большинстве дачных участков. Кроме того, такое строение служит незаменимым местом для расположения различных помещений на строительной площадке. К тому же бытовку легко изготовить самостоятельно, так как оно состоит из блоков, которые, в свою очередь, сделаны из каркаса, и пластин из металла. Конечно, такое здание сложно будет использовать для продолжительного пребывания в нем, но оно является незаменимыми вариантом для дачи.

Проект современной металлической бытовки с окнами и кондиционером

Такой вагончик часто можно встретить на строительных объектах. Учитывая то, что большинство строительных работ могут длиться значительно дольше одного года, небольшое здание для рабочих временно может заменить и жилье.

В таких случаях металлическая бытовка может иметь в себе необходимый минимум удобств, который позволит немного отдохнуть после тяжелого рабочего дня или даже предоставит возможность принять горячий душ. Поэтому сложно переоценить необходимость такого строения на участке, где явно не хватает площади для тех или иных нужд. Именно поэтому существует множество проектов, по которым можно самостоятельно провести сборку и установку такой конструкции.

Профессиональные и любительские бытовые строения

Бытовые помещения временного назначения могут по-разному называться в различных частях страны. Например, балок, барак, передвижка — всё это понятия-синонимы. Профессиональные строители возводят вспомогательные бытовки, опираясь на нормативы ГОСТ 22853-86, ГОСТ 25957-83, ГОСТ 23274-84, ГОСТ 23345-84, а также другие Государственные стандарты и СНиПы. Перечисленные документы регламентируют технические условия, термины и определения, санитарно-технические параметры и конструктивные особенности мобильных (инвентарных) зданий.

И если стандартные строительные бытовки представляют собой мобильные здания контейнерного типа или сборно-разборного типа до двух этажей, то дачная бытовка щитового типа выполняется из дерева. Это продиктовано экономией бюджета и возможностью использовать ее для других целей.

Практичность дачной бытовки не вызывает сомнений. После выполнения своей задачи, она превращается в сарай либо перемещается на новое место. Очень разумно заранее продумать функционал каркасной бытовки и сразу заложить возможность будущего использования.

Преимущества и недостатки бытовок-каркасников

1. Начнем с приятной стоимости каркасной бытовки. Если сравнивать с контейнерными и брусовыми аналогами, каркасные бытовые помещения из дерева считаются наиболее бюджетными.
2. Универсальность конструкции понравится рациональному владельцу. Лучше сразу делать многофункциональную постройку, чтобы она послужила и после окончания строительства.
3. Монтаж каркаса бытовки не вызовет затруднений: возводить можно в одиночку или вдвоем, используя минимальный набор инструментов.
4. Демонтаж, при необходимости, осуществляется еще быстрее и проще, чем сборка.
5. Легкие каркасно-щитовые конструкции в разобранном виде легко перевозить с места на место. А вот в собранном виде дерево хрупкое, поэтому требует специальной техники для транспортировки.

О недостатках следует знать одно: каркасные бытовки из древесины недолговечны. Для постоянной передислокации они подходят плохо, зато отлично решают задачи дачников и строителей-любителей.

Отопление

Обогрев делаем электрическим. Бюджетный вариант – пара тепловентиляторов. Более дорогостоящий и эффективный – масляный обогреватель или конвектор. Мощность отопительного агрегата подбираем в соответствии с площадью нашей бытовки.

Отопление бытовки электричеством

Масляные радиаторы

В завершение нам останется лишь выполнить меблировку помещения. В этом моменте ориентируемся полностью на свои предпочтения и потребности.

Параметр	Деревянная бытовка	Металлическая бытовка
Стоимость	Дешевле. Для дополнительного удешевления натуральное дерево можно заменять древесинными плитами.	Дороже. Металл отличается более высокой стоимостью.
Долговечность	Служит меньше, чем металлическая. Древесина плохо переносит воздействие влаги.	Стойко служит десятки лет.
Мобильность	Перевозить легче, однако нет гарантий, что деревянная конструкция нормально выдержит транспортировку.	Перевозить сложнее, но безопаснее.
Возможность установки коммуникаций и дополнительных элементов	Можно. Сложнее.	Можно. Легче.
Экологичность	Экологичны	Менее экологичны, если сравнивать с деревянными бытовками.

Удачной работы!

Цены на популярные модели электрообогревателей

Электрообогреватели

Виды бытовок и каркасов

Есть три вида каркаса для бытовки:

Лучшим по качеству вариантом для бытовки дачной считается каркас из металла. Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.

Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.

Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.

Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.

Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.

Виды каркасных бытовок

Бытовки бывают стационарными и переносными, изготавливаться из дерева или металла. Вариант подбирается в зависимости от того, для какой цели будет использоваться домик.
Бытовка 6 х 3 м в металлическом каркасе

Основные типы бытовок:

Деревянные – подойдут как для дачного дома, так и для временного жилища или подсобного помещения. Каркас у них делается из бруса с квадратным или прямоугольным сечением со стороной не менее 10 см. Плюсы бытовок из дерева – теплоизоляционные качества, экологичность, сочетаемость с окружающим ландшафтом. Домик, используемый под жилище, можно обшить сэндвич-панелями, что сделает его теплее. Конструкции с металлическим каркасом. Часто он делается из профильных труб. Обшить каркас можно профлистом: это недорогой и надежный материал, не склонный деформироваться на морозе. Для хозяйственной постройки подойдет также виниловый сайдинг. Но если в такой бытовке собираются жить в прохладное время года, ее нужно подвергать основательному утеплению. Помимо варианта из простых труб, можно встретить и комбинированный: деревянная основа встраивается в каркас, сваренный из угловых стоек и швеллеров. Переносные бытовки. Они могут выполняться как из дерева, так и из металла. В первом варианте отличие от стационарного варианта состоит в толстом каркасе и минимуме отделки. Брус для основы берется сечением минимум 10х15 см. Металлические вагончики отличаются надежностью и могут служить более 15 лет. Для каркаса используется профтруба с прямоугольным сечением 4х6 см, а для лаг – с квадратным, со стороной 4 см

При обустройстве такого вагончика важно позаботиться о тепло- и гидроизоляции стен. Для наружной обшивки последних используется профлист, для внутренней – плиты ДСП

Если необходимо, в бытовке можно организовать отопление, подвести водо- и электроснабжение.

Особенности возведения каркаса для бытовки

В основе каркасной бытовки лежит пара прямоугольников из бруса сечением 100х100 мм или больше, соединенные вертикальными стойками. Нижний прямоугольник выкладывается из бруса 150х100 мм. Общие габариты каркаса — 6х3 м — самый оптимальный и универсальный по весу, площади и стройматериалам вариант.

Внутренние перегородки понадобятся, если планируете использовать постройку в качестве временного жилья. В этом случае от жилой части отделяют кухонную, туалетную, складскую зоны и прочие.

Обязательно укрепление нижнего прямоугольника центральной продольной опорной балкой. Сверху набивают второй брус 100х100, а также поперечные лаги для пола с шагом 0,6 м из бруса 100х50. Для правильного наклона крыши организовывают более высокие передние вертикальные стойки, на полметра длиннее по высоте, чем строение. То есть, если рассчитываете получить высоту потолка 2,5 метра, передние стойки достигнут уровня 2,8 метра, а задние — 2,3 метра.

Теперь по поводу установки дополнительных вертикальных стоек:

• на каждый торец каркасной бытовки пойдут по два элемента из бруса 100х50;
• на передний фасад — четыре стойки в зависимости от расположения дверных и оконных проемов;
• на задний — три, расположенные равномерно с шагом 1,5 м.

Каждая вертикальная угловая стойка требует подведения диагональных раскосов — с двух сторон к верхушке. Для этих целей используется доска 100х40. Такие же раскосы, хотя бы с одной стороны, надо организовать к угловым вспомогательным стойкам, не закрепленным будущими окнами и дверями. Альтернативой могут стать короткие раскосы к каждой стойке с двух сторон.

Для установки стропил основой является верхний фронтальный брус каркаса, который возвышается над нижним на 0,5 м. Для стропил используется брус 100х50, расположенный равномерно с шагом 0,6 м поперек каркаса бытовки. На 30 см с двух сторон стропила выходят за периметр каркасника. Понадобится дополнительное крепление поперечными досками первого и последнего стропила к торцевым верхним балкам.

Сооружаем бытовку из металлопрофиля

Дачный домик из бытовкиБытовка

Строительство каркаса из металлопрофиля потребует больших усилий по сравнению с возведением деревянного аналога. Зато прослужит железная бытовка гораздо дольше.

Набор необходимых инструментов включает:

• молоток;
• аппарат для сварки;
• дрель;
• отвертки;
• уголок;
• болгарку;
• кисточки;
• строительный степлер;
• рулетку;
• ножовку.

Также покупаем следующие материалы:

• профилированную трубу размерами 2х2 см, 4х2 см, 4х4 см и 4х6 см;
• монтажную рейку 2х4 см;
• листовую оцинкованную сталь;
• профнастил;
• грунтовку для металла;
• саморезы для крепления профнастила;
• саморезы для металла;
• скобы для строительного степлера;
• заклепки;
• OSB-плиты;
• монтажную пену.

Делаем основание

Основание каркаса будем собирать из трубы размерами 4х6 см. Нарезаем трубы в соответствии с габаритами возводящегося строения.

Свариваем трубы по внешним размерам и получаем прямоугольную окантовку. Всего нам нужно сделать 2 таких одинаковых прямоугольника. Из одного мы сделаем пол, из другого верхнюю часть бытовки.

Чтобы пол был надежным, создаем внутри прямоугольника сетку из таких же профилированных труб. Мы делаем бытовку шириной 250 см. При таких габаритах достаточно приварить внутри окантовки 2-3 продольные трубы на всю длину. Поперечные трубы привариваем через каждые 50 см.

Пол для бытовки

Далее берем оцинкованный лист и фиксируем его с помощью саморезов к основанию нашей бытовки. Переворачиваем основание и укладываем его оцинкованным листом вниз на опоры из шлакоблока или просто выровненную площадку. К шлакоблоку конструкцию можно и не крепить — бытовка будет в достаточной мере удерживаться собственным весом.

Монтируем стойки

Установка стоекУстановка стоекУстановка поперечинСнизу пол зашит стальным листом. Смонтированы стойки

Вертикальные опоры делаем из трубы 4х4 см. Нарезаем ее на куски в соответствии с запланированной высотой бытовки. Обычно она равняется 250 см.

Первые опоры выставляем по углам сооруженного на предыдущем этапе основания. Проверяем, чтобы угол на стыке стоек с основанием был строго прямым.

Выровненную стойку фиксируем сваркой. Аналогично выставляем стойки по оставшимся углам.

Дополнительно нам нужно будет установить промежуточные стойки. Чтобы сделать это без нарушения геометрии конструкции, мы берем второе прямоугольное основание из труб, изготовленное на предыдущем этапе и укладываем его на верхушки угловых стоек.

Обвариваем полученный «куб» промежуточными стойками и распорками. Сначала берем куски профтрубы 4х4 см по высоте конструкции и вертикально привариваем их между нижним и верхним основанием. Рекомендованный шаг установки – 100 см. На этом же этапе предусматриваем проем для двери.

Привариваем горизонтальную поперечину по кругу опорной конструкции. Трубу нужно приварить к вертикальным стойкам на высоте, равной половине высоты бытовки.

Распорки делаем из профилированной трубы 2х4 см. Нарезаем ее на 30-сантиметровые куски. Каждый край заготовки срезаем под 45-градусный угол. Обвариваем получившимися распорками все углы конструкции. Дополнительно можем обварить ними пол.

Делаем кровлю

Каркас для кровли

Мы сделали нижнюю часть каркаса и стены. Далее занимаемся изготовлением «скелета» крыши.

Фермы изготавливаем в виде равнобедренных треугольников. Используем трубу 2х4 см. Рекомендованный шаг установки ферм – 1 м. Привариваем их по длине каркаса. Кровлю перекрываем профлистом. При желании можете использовать другой материал на свой выбор.

Все металлические элементы каркаса покрываем специальной грунтовкой, а после ее высыхания наносим краску желаемого цвета.

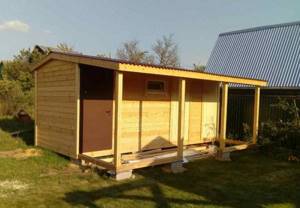

Строительство бытовки на даче своими руками

Предлагаем пошаговую инструкцию, как с нуля построить бытовку по каркасной технологии своими руками.

Как сделать каркас дачной бытовки своими руками

1. Подготовьте площадку на земельном участке. В идеале это должна быть горизонтальная поверхность с твердой почвой. Это сэкономит время и средства на проведение земляных работ.
2. Перед установкой фундамента проведите подготовительные работы. Они включают съем почвы на 30 см по всей площади будущей бытовки с выносом за периметр по полметра. Снятую почву замените утрамбованным песком, лучше всего с укладкой на геотекстиль.
3. Выбор фундамента остается за вами, это может быть литой бетонный вариант под стальную опору, шлакоблочные или кирпичные столбы, а также бетонные блоки. Столбы закладывайте на глубину более 30 см, ориентируйтесь на шнуры, размеченные согласно чертежу каркаса бытовки и выставленные по горизонтали. Типичный фундамент для бытовки 6х3 состоит из 15 столбов через каждые 1,5 метра (по ширине — 3 штуки, по длине — 5).
4. Целую неделю на свежем сыром фундаменте нельзя проводить строительные работы.
5. Распилите древесину по чертежным параметрам, обработайте гидрофобными и антисептическими составами. Противопожарная обработка тоже желательна.
6. Перед монтажом основы каркаса бытовки дополните столбы рубероидной гидроизоляцией 2-слойной. Основа будет состоять из бруса 150х100: трех продольных и пары поперечных. Ориентируясь на чертеж, брусья уложите широкой стороной вниз, затем выровняйте по уровню и зафиксируйте арматурной вязкой или анкерами к столбцам.
7. Далее последует монтаж нижней обвязки каркасной бытовки. Строго по периметру конструкции на венец крепят брус 100х100. Обвязка на срединную балку не нужна. В финальной стадии данного этапа появляется ступенька 50 мм по всему внутреннему краю.
8. Установите лаги на пол правильно, то есть на 3 продольных балки основы ребром вниз, с шагом 60 мм. Брус зайдет в 30-миллиметровые прорези в нижней обвязке каркаса бытовки. Лаги делаются из бруса 100х50.
9. По желанию можете установить подпол. Это делается с целью продления срока эксплуатации бытовки, а также для дополнительного утепления конструкции. Заложите строительный мусор в промежутки между столбами по периметру, а потом засыпьте подпол керамзитом.
10. Дальше остается поставить и выровнять с помощью уровня вертикальные угловые стойки (брус сечением 100х100), организовать верхнюю обвязку и укрепить каркас бытовки вертикальными дополнительными стойками (для них нужен брус 100х50).

Дальнейшие этапы обустройства дачной бытовки

После возведения каркаса выполните следующие виды работ:

• ограничьте окна и двери горизонтальными брусьями 50х50мм;
• временные реечные раскосы замените постоянными (понадобятся доски 40х100мм);
• поставьте стропила, обрешетку и кровельный материал;
• уложите черновой пол в сплошной настил из шпунтовой доски 30х150, дополните гидроизоляционной и паронепроницаемой мембраной;
• утеплите пространство между лагами минватой или пенополистиролом, сверху уложите мембрану из полиэтилена;
• из обрезной доски 40х150 выложите поперек лаг настил;
• обшейте каркас бытовки снаружи паронепроницаемым материалом, закройте вагонкой или фанерными щитами;
• поставьте двери и окна;
• проведите инженерные коммуникации;
• потолок и внутренняя обшивка закрывается полиэтиленом и теплоизоляцией, потом листовыми стройматериалами в виде фанеры, ДСП, ОСП или ДВП;
• после возведения каркасной бытовки вас ждут декоративные работы.

Видео: сборка каркаса

Что такое бытовка и её предназначение

Бытовка — это небольшое по габаритам, недорогое и комфортное строение, которое легко перевозится или перемещается. Изготавливаться она может из разных видов строительных материалов. Основное предназначение бытовки заключается в хранении инвентаря и проживании в ней строительных бригад. Кроме того, её можно оборудовать в качестве производственной или офисной временной конструкции.

Металлические бытовки с одной комнатой предназначены для размещения строительных бригад и хранения различного инвентаря

Виды современных бытовок

В зависимости от используемого материала бытовки существуют следующих видов:

металлические — срок эксплуатации такой конструкции минимум 10 лет. Металлическая бытовка имеет крепкий каркас, поэтому её можно часто перемещать;

Металлическая бытовка имеет стандартные габариты, позволяющие перевозить её на платформе крана-манипулятора

Деревянные бытовки чаще используются на дачных участках и в загородных домах

В зависимости от предназначения бытовку можно использовать для устройства:

Вагона-дома. Подобный вид передвижной конструкции комплектуется зимой полозьями, а летом — колёсами. Предназначается такой вагон-дом для людей, работающих вахтовым методом, или съёмочных групп. Кроме того, он может быть использован в качестве офиса, помещения для сушки спецодежды или отдыха.

Перемещаемый вагон-дом на колёсах можно прицепить к тягачу и отбуксировать в необходимое место

Внутри бытовки-склада размещают стеллажи для удобного хранения товара

Бытовка-столовая может использоваться для организации питания на строительных площадках

Стационарные офисные бытовки устанавливаются на строительных и торговых площадках, автостоянках и других открытых территориях

В специально отделанных бытовках люди могут жить длительное время

Бытовка из строительного вагончика

Бытовки на колесах

Бытовки на колесах
Не хочется возиться со сборкой каркаса и прочими сопутствующими мероприятиями? Можете купить готовый вагончик и оборудовать его под бытовку. Такие вагончики даже не нуждаются в собственном фундаменте – нужно лишь тщательно выровнять площадку и установить контейнер (вагончик).

Если вы оборудуете под бытовку бывший в употреблении вагончик, внимательно изучите его состояние. Зачистите следы ржавчины, замените сильно поврежденные элементы обшивки аналогичными, наварите на сквозные отверстия заплатки, покройте металл специальной грунтовкой и покрасьте.

Установленная конструкция обязательно утепляется. Остальное обустройство остается на усмотрение владельца. Эти моменты будут отдельно рассмотрены далее.

Также вы можете купить вагончик на колесах. Вариант мобильный и очень удобный в эксплуатации. После выполнения всех мероприятий по обустройству такого вагончика, он устанавливается на раму от прицепа.

Подготовка к строительству

По технологическим процессам соорудить бытовку не очень сложно, поскольку нет необходимости в специальной подготовке, в использовании редких и дорогих инструментов, а также в обширных знаниях в сфере строительства. Но не стоит надеяться на то, что все этапы строительства конструкции бытовки пройдут гладко и без проблем, особенно для начинающих мастеров.

Чертежи проектов стандартных каркасных бытовок

Самой удобной по габаритам является бытовка размерами 3 х 6 метров, поскольку она универсальна по массе, площади, а также доступности стройматериалов подходящего размера и цене. Однако для каждого индивидуального случая проектируется своя планировка, в основе которой лежит стандартная схема каркаса с добавлением необходимых перегородок и проёмов. Если конструкция временная или же нужно разделить помещение на определённые зоны (кухню, санузел, склад и так далее), то в чертеже должны быть указаны внутренние перегородки.

Традиционная конфигурация конструкции бытовки 3 х 6 метров подразумевает наличие следующих помещений: центральная комната 4,5 х 3 метра с удобствами и отоплением, коридор, который препятствует попаданию холодного воздуха, санузел и кладовка с габаритами 1,5 х 1,5 метра. Кровля делается из профнастила независимо от модели бытовки.

Фотогалерея: различные планировки бытовок

Выбор материала для каркаса и основания фундамента

На современном рынке можно найти огромное количество стройматериалов для постройки бытовки: панели, пластик, металл, плиты из дерева и так далее. Поэтому при их выборе стоит учитывать технические свойства и конфигурацию конструкции.

Основная часть бытовки — это каркас. Для его сооружения можно использовать:

Профиль из металла, который соединяется с помощью сварки. Такой профиль долговечен и устойчив к разным механическим повреждениям. Бытовки с металлическим каркасом используются при частых переездах.

Сварной металлический каркас имеет достаточную прочность для многократной перевозки бытовки

Деревянный каркас бытовки обычно утепляется одним или двумя слоями минеральной ваты, которая защищается гидроизоляционной плёнкой

Металлические части каркаса бытовки обязательно должны быть покрашены порошковой эмалью

Фундамент бытовки лучше выполнять из кирпичных столбов, шлакоблочных опор или из бетонных блоков. Под тяжёлые металлические каркасы делается литой фундамент из бетона.

Для внешней облицовки бытовки лучше выбирать оцинкованные листы из стали. Они довольно долговечны, а применять их очень удобно. Можно также использовать деревянную вагонку.

Бытовки из древесных плит стоят намного меньше деревянных конструкций, но они могут выделять различные химические вещества, оказывающие негативное влияние на здоровье человека. Не стоит гоняться за дешёвыми материалами для строительства и последующей облицовки, так как вы рискуете впустую потратить свои деньги. Подбирая строительный материал для сооружения бытовки, исходите прежде всего из своих индивидуальных предпочтений, норм долговечности, практичности, удобства конструкции и её надёжности.

Расчёт материала и необходимые инструменты

Рассчитывая стоимость деревянной бытовки 6х3 метра, вы должны учесть стоимость материалов, а также то, во сколько обойдётся их доставка. Чтобы возвести временную конструкцию вышеуказанных размеров, нужно приобрести следующие материалы:

• геотекстиль — 30 м 2 ;
• анкеры — 9 шт.;
• песок — от 3 до 6 кубов;
• керамзит — до 3 кубов;
• материал для столбов или готовые фундаментные блоки;
• утеплитель — 8 м 3 или пластин — 81 м 2 ;
• брус 150х100 мм — 18 пог. м или 0,27 куба;
• брус 100х100 мм — 47 пог. м или 0,47 куба;
• вагонку — 22 пог. м;
• обрезную доску 40х150 мм — 0,72 куба;
• шпунтовую доску 30х150 мм — 0,54 куба;
• ОСП — 63 м 2 ;
• доску 40х100 мм — 40 м или 0,16 куба;
• брус 50х100 мм — 95 метров или 0,47 куба;
• обрешёточный брус 50х500 — 50 м или 0,125 куба;
• полиэтилен — 81 м 2 ;
• мембрану гидроизоляционную — 81 м 2 ;
• профнастил — 21 м 2 ;
• металлические уголки для крепежа;
• саморезы для кровли — 180 шт.;
• саморезы 70 или 80 мм — по необходимости;
• гвозди 150 мм;
• окна, а также внутренние и наружные двери — в соответствии с чертежом.

• различные виды перегородок;
• декоративная отделка;
• технические и инженерные системы.

Окончательный расчёт стройматериала должен производиться только согласно чертежу.

Инструменты для работы вам понадобятся следующие:

• пила лучковая с острым полотном;
• лопаты — штыковая и совковая;
• шерхебель;

Шерхебелем называется специальный рубанок для первичной обработки неструганой древесины

Планировка бытовки

Традиционных планировок бытовок на сегодняшний день существует довольно много. Они различаются между собой расположением окон, конфигурацией комнат и прочими характеристиками. Однако в основном выделяются такие виды планировки:

1. Конструкция из 2 комнат. Одна — это рабочее помещение, другая — прихожая. В наличии есть дверь, которая находится напротив прихожей, и одно окно.
2. Конструкция из 3 комнат. Особенность такой бытовки — это разделение двух комнат прихожей. В каждой комнате располагается по одному окну. Такие бытовки называют распашонками.
3. Бытовка из комнаты и прихожей. При этом прихожая будет больше комнаты. Длина прихожей равна ширине всей конструкции.
4. Наиболее простой вариант — это однокомнатная бытовка с одним окном.
5. Бытовка без окон.

Есть и другие планировки бытовок. Они отличаются площадью помещений, месторасположением окон и дверей. Однако традиционно в таких конструкциях не предусматривается больше 3 комнат, поскольку общая площадь бытовок сильно ограничена.

Узлы верхней обвязки

К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.

При выполнении работ стоит придерживаться ряда правил:

• обвязку формируют из двух досок;
• ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
• для крепления берут гвозди длиной 6 и более см;
• участки стыковки досок переносят на середину вертикальных стоек;
• концы досок фиксируют двумя гвоздями.

После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.

Пошаговая инструкция по изготовлению бытовки

Для того чтобы построить бытовку, необходимо провести следующие виды работ:

Подготовка площадки. Размещать бытовку необходимо на горизонтальной поверхности. Грунт должен быть твёрдым, иначе не избежать тяжёлых земляных работ.

Для размещения бытовки необходимо подготовить ровную площадку, на которую будет уложена дренажная подсыпка

Для защиты основы фундамента от грунтовых вод она засыпается слоем песка и тщательно утрамбовывается

Деревянный брус распиливается согласно спецификации и обрабатывается антисептиком

Нижняя обвязка каркаса укладывается на фундаментные столбы через двойной слой гидроизоляции

Половые лаги укладываются с шагом 60 см

Вертикальные стойки выставляются по отвесу и временно закрепляются подкосами до тех пор, пока их не соединит верхняя обвязка

Лицевая сторона каркаса делается выше задней, чтобы обеспечить необходимый уклон кровли

Стропила укладываются на балки верхней обвязки и образуют каркас будущей кровли

Обрешётка связывает конструкцию стропильных лаг и служит основанием для кровельного материала

Доски чернового пола прибиваются снизу половых лаг

Между утеплителем и гидроизоляционной плёнкой необходимо оставить вентиляционный зазор для удаления влаги

Отделочный материал набивается на слой паронепроницаемой мембраны

Материал утеплителя закладывется в приготовленный каркас с небольшим усилием и держится там без дополнительного крепления

Видео: летний домик-бытовка своими руками

Внутренняя отделка бытовки

Передвижное временное сооружение выполняет самые разнообразные функции. И достигается это благодаря внутренней отделке. Именно она делает бытовку пригодной для временного или постоянного проживания людей. На данный момент в основном применяются следующие виды материалов для отделки конструкции:

ЛДСП — привлекательный материал, имеющий ламинированную плотную поверхность, которая устойчива к отрицательным температурам. Кроме того, ламинированная плита имеет разные цвета, фактуру и текстуру. Бытовки, сделанные из ЛДСП, практичны и довольно долговечны, но более дорогостоящи.

ЛДСП является одним из лучших материалов для внутренней отделки бытовки

Вагонку для внутренней отделки чаще всего используют при необходимости построить бытовку с красивым и недорогим интерьером

Как сделать бытовку своими руками? Чертежи, список стройматериала

Когда предстоит серьезное строительство, где-то нужно временно проживать, отдыхать, хранить некоторые вещи – одним словом, необходимо обустроить временное жилище. Для этого сооружается маленький домик – бытовка, в некоторых случаях временный, но разумнее предусмотреть его использование в дальнейшем, например, в качестве домика для гостей, небольшого гаража, летней кухни, места для хранения инвентаря и хозяйственных вещей. Сооружение может стать украшением вашего участка.

Такой маленький домик вполне можно сделать своими руками. Рассмотрим несколько вариантов. Основных вариантов три: из древесины, металлопрофиля и готового вагончика. Размеры бытовки обычно 5-6 м в длину и 2,5-3 м в ширину. Но каждый решает для себя, учитывая планы по дальнейшему использованию постройки.

Самодельные теплицы

Впереди нас ждет жаркое лето, по которому мы уже соскучились. И мы должны провести его с максимальной отдачей и пользой для самих же себя и своих детей. Чтобы меньше быть во власти выкрутасов природы и вырастить на своем садовом участке красивые цветы или же получить прекрасный урожай овощей, нам без теплицы просто не обойтись.

Думаю, что многие из вас смогут смастерить самодельную теплицу, с помощью зубила, молотка и какой-то матери (шутка). Особо золотые руки здесь не нужны.

Теплица с размерами 6,0 на 2,5 м выполненная в виде металлического застекленного (либо пленка) каркаса и устроенная на цоколе из бетонных блоков – вот что нам нужно чтобы получить хороший урожай к зиме.

Каркасная бытовка из деревянных брусьев

Деревянная бытовка – самый распространенный вариант, его обычно выбирают, когда планируют в дальнейшем использовать сооружение в качестве домика для гостей, санузла или летней кухни.

Для такой бытовки понадобится брус толщиной от 70-90 мм. Коробка ставится на бетонный фундамент, опоры, сваи. Сооружение можно утеплить, если планируется использовать в зимнее время, или оставить без утепления и пользоваться с мая по октябрь.

Самый распространенный вариант на сегодня – обшивать конструкции снаружи плитами ОСБ. Это материал по своим характеристикам близкий к фанере, но отличающийся высокой звуко- и теплоизоляцией. По сравнению с фанерой плиты ОСБ менее прочны, но именно использование их в каркасных конструкциях дает возможность получить отличное сочетание прочности и защищенности. Внутри каркасный домик чаще всего обшивают фанерой.

Процесс сооружения каркасной бытовки из ОСБ можно посмотреть на видео, а под видео автор выложил смету и материалы, что поможет вам сориентироваться.

Пошаговая инструкция

Чтобы построить бытовку своими руками, нужно выбрать место, учесть правила противопожарной безопасности, если в дальнейшем бытовка будет использоваться как русская баня или душевая.

После того, как место выбрано, занимаются подготовкой строительной площадки. Нужно очистить участок от кустарников, сорняков и мусора. Далее описываем один из самых популярных вариантов строительства бытовки.

Территорию, где планируется постройка, нужно выровнять и подготовить полиэтиленовую пленку, которая должна быть больше планируемого строения минимум на метр со всех сторон. Это необходимо для защиты основания от влаги.

Далее устанавливаем фундамент. Для этого понадобятся бетонные блоки или кирпичные опоры до 200 мм.

По периметру снимаем слой земли и дерн, тщательно трамбуем, покрываем пленкой, засыпаем песком и отсевом щебенки.

После этого можно устанавливать опоры. Для стандартного размера бытовки используют 12 столбцов: три ряда по четыре в каждом. Их необходимо выровнять по высоте и накрыть листами рубероида, закрепив листы мастичной изоляцией.

На основания устанавливаются короба обвязки из бруса.

Следующий шаг – монтаж каркаса. Обычно для создания несущей конструкции берут деревянные брусья сечением от 90 мм и выставляют каждую стойку строго по вертикали, используя для этого временные боковые подкосы: они крепятся прямо к обвязке с помощью вспомогательных стальных уголков, которые продаются в строительных маркетах. Оголовки стоек подрезают по одному уровню.

Когда каркас готов, устанавливают двери и окна.

Предварительно на стойках делают точные разметки, чтобы упростить этот процесс.

Монтаж можно считать завершенным после укладки теплоизоляции – ее края заправляются под оконные рамы.

Далее изготавливается кровля. Обычно это односкатная конструкция. Ее выполнение предполагает закрепление ряда вертикальных стоек, фронтальные стороны которых должны выступать на 400 мм и быть выше опор тыльной стороны каркаса. Стропила должны опираться на обвязку из двух параллельных брусков. Стропила покрывают обрешеткой, пленочной изоляцией и слоем теплоизоляционного материала из минеральной ваты, обшивают фанерой, после чего укладывают кровельный материал на свой выбор.

Теперь можно устанавливать пол. Пол можно организовать из досок или из плит. Напольный материал укладывают на укрытую пароизоляционной плиткой поверхность. Фанерная доска, линолеум, ламинат – это уже на выбор и в зависимости от дальнейшего использования постройки.

После этого занимаются внешней отделкой. Для нее используют:

• Утепление из минеральной ваты или пенополистирола.
• Скотч для соединения стыков.
• Ветрозащитную мембрану.
• Плиты ОСБ.
• Профнастил или дерево поверх ОСБ для облагораживания.

Строим деревянную бытовку

Деревянная бытовка

Деревянная бытовка
Приступаем к строительству каркаса нашей бытовки. Сначала укладываем деревянный брус по периметру будущего строения, а также по его центру для дополнительного упрочнения конструкции.

Нижняя обвязка

Крепление нижней обвязки

Нижняя обвязка

Способы соединения брусьев по углам

Лаги

Соединяем противоположные стороны бруса. Для этого скрепляем лаги с брусом нижней обвязки. Соединять можно любым подходящим способом. Хорошо зарекомендовали себя соединения по методу шип-паз, с помощью металлических уголков и анкеров. Мы предварительно сделали выборки для соединения элементов и дополнительно упрочнили места скреплений гвоздями.

Монтируем вертикальные угловые и промежуточные стойки. Промежуточные опоры устанавливаем с метровым шагом. Для этого используем брус сечением 15х15 мм. Не забываем оставить проем для двери. Для надежного соединения элементов каркаса используем металлические уголки и саморезы. На этом же этапе устанавливаем опорные столбы для будущего крыльца, если его наличие предусмотрено конструкцией бытовки.

Угловые опорные стойки

Угловые опорные стойки

Варианты крепления вертикальных стоек

Важно! Высота вертикальных опор на задней и фасадной сторонах бытовки должна различаться примерно на 50 см. Такая разница обеспечит оптимальный уклон кровли и на ней не будут задерживаться атмосферные осадки.

Монтируем брус верхней обвязки. Опорные стойки нашей бытовки имеют разную высоту, поэтому работаем следующим образом: сначала укладываем брус по верхушкам более высоких опор, после связываем низкие стойки и устанавливаем перпендикулярно по отношению к ним боковые поперечины. Соединения выполняем по уже знакомому методу с выборками и гвоздями.

Верхняя обвязка

Укладка балок перекрытия

В результате наш каркас будет разделен на ряд прямоугольных секций. Для упрочнения конструкции соединяем противоположные нижний и верхний угол каждой такой секции укосинами из досок.

Крепим стропильные балки к верхней обрешетке крыши. Используем максимально ровные доски, чтобы в будущем было проще делать обрешетку. Стропила монтируем с шагом порядка 500-600 мм. Уделяем особое внимание прочности соединений на балках кровельного перекрытия.

Стропильные балки

Стропила односкатной бытовки

Шаг стропил

Крышу сооружаем так, чтобы она немного выступала за границы каркаса. Это позволит нам обустроить на тыльной стороне бытовки основание для водоотвода, а на фасадной части смонтировать козырек.

Крыша из ондулина

Ондулин инструкция по монтажу

Ондулин инструкция по монтажу

Материал для финишного покрытия кровли выбираем на свое усмотрение. К примеру, хорошо подойдет ондулин. Его укладываем с нахлестом, начиная с нижней части ската. Перед укладкой ондулина следует выложить сплошную обрешетку из досок и прикрепить поверх них гидроизоляционную пленку. Вместо ондулина можете использовать шифер или другой материал на ваш выбор.

Цены на различные виды бруса

Брус

Стройматериалы

Для деревянной бытовки понадобится доска и брус для монтажа каркаса.

Для создания основания понадобится брус 10х5 см для обвязочных балок или стоек. Для утепления стойки – брус до 15 см.

Для стропил и лаг будет нужна обрезная доска 50х100 мм. Для перемычек – брус сечением 50х50 мм. Для обрешетки под кровлю используют доски 25х100 мм.

В качестве обшивки используют ОСБ, под обшивку используют утеплитель.

Понадобится также минеральная вата для утепления и ветробарьер для защиты снаружи. Внешняя отделка часто выполняется профнастилом, вагонкой или блок-хаусом. Внутри используют пластиковые панели или другие варианты по вкусу. Для крыши можно выбрать ондулин, шифер, профнастил и другие материалы.

Количество материалов зависит от схемы постройки.

Схема бытовки

Предлагаем стандартную схему бытовки 6х3 для сооружения своими руками.

Типовая схема каркаса будет примерно такой:

Внутреннее обустройство можно организовать согласно следующей типовой схеме:

Типовая бытовка состоит из 3 помещений:

• помещение 3х4,5 с отоплением и удобствами,
• помещение 1,5х1,5 используется как коридор и несет роль температурного шлюза,
• еще одно помещение 1,5х1,5 используют под кладовую и туалет.

Многое зависит от того, для каких целей используется бытовка: каждый случай требует своего собственного проекта, но он чаще всего не намного будет отличаться от предложенного – добавятся только дополнительные проемы и перегородки.
