Говорим о кабеле для сварочных аппаратов. Его строение и, главное выбор конкретного вида для конкретных работ по сварке металлов намного важнее, чем это может показаться на первый взгляд. Начнем с его функционального назначения. Главная и единственная функция – эффективная подача электрического тока к электроду.
Вы знаете, что мы всегда ставим во главу угла эффективность сварочных работ, которая обусловлена многими параметрами. Один из важнейших параметров такого рода относится к характеристикам специального провода – это площадь его поперечного сечения.
Этот показатель нужно держать в голове при выборе подходящего варианта в обязательном порядке, равно как и несколько других параметров: общую длину, характеристики местной сети с точки зрения возможного падения напряжения и многое другое, о чем мы сейчас поговорим.
Виды кабелей
Естественно, что главными определяющими факторами выбора сварочного кабеля будут свойства самого аппарата, к которому он приобретается. Первым делом это сила тока в аппарате. Если она, к примеру, составляет 189А в максимальном приближении, то правильным выбором провода к инвертору будет кабель марки КГ 1х16.
Такая продукция выпускается целой линейкой с разными сечениями. В сети имеется множество таблиц с изложением, какое именно сечение нужно брать при разных значениях силы тока в аппаратах.
Виды сварочных кабелей КГ.
Нужно заметить, что все кабели, которые подходят для оборудования в сварке, удовольствие не из дешевых. Поэтому есть большой смысл остановится и подумать, что именно вы собираетесь делать, и какой именно вариант изделия вам понадобится. Их предлагается великое множество.
Структурные разновидности следующие:
Одножильный
Этот кабель для сварочного аппарата производится из медной проволоки, которая отличается своей эластичностью и гибкостью. В дополнение известно отличительное качество меди как металла – она великолепно проводит электрический ток.
Эти виды обычно используются при компактных переносных инверторных аппаратах с небольшой мощностью и соответствующими параметрами силы тока и других технических показателей.
Двужильный
В данной конфигурации имеются катод и анод, которые отлично справляются с проведением электрического тока во время импульсной сварки.
Чаще всего и эти провода состоят из медной проволоки в чистом виде, хотя встречаются изделия, выполненные из медных сплавов с добавление других металлов, хорошо проводящих ток. Но основа в любом случае медная, это важное условие.
Трехжильный
Этот вид производится для сложного автоматического оборудования для сварки, к примеру, мощных трубопроводов для транспортировки нефти, газа или продуктов их переработки.
Такие работы относятся к высшей степени ответственным с обязательными требованиями формирования идеальных сварочных швов.
Маркировка проводов содержит все технические характеристики работ по сварке, что очень облегчает их выбор для конкретных работ:
- КС – изделие может использоваться в работах по сварке различного типа.
- П – изделие покрыто дополнительным слоем из полимерного материала для дополнительной защиты токопроводящей жилы. Если рядом есть цифра, она показывает количество жил в кабеле.
- ВЧ – изделие может быть использовано при высокочастотном напряжении.
Маркировка сварочного кабеля.
Существуют и другие полезные свойства проводов для сварки. У них отличное сопротивление к высоким и низким температурам внешней среды с широчайшим диапазоном от -50°С до +50°С, они устойчивы к воздействию влаги и других агрессивных внешних факторов.

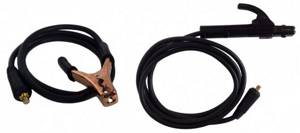

Чаще всего сварочные провода для инвертора идут вместе в общей комплектации в современном оборудовании для сварки. Но в качестве расходных материалов их можно прикупить отдельно. В этом случае нужно искать изделия с такой же маркировкой, как и была первоначально.
Современные оплетки медных жил производятся с учетом самых разных требований и разнообразных климатических условий.
По устойчивости к условиям внешней среды все изделия подразделяются на две большие группы:
- Тропические или антисептированные под маркировкой КГ-Т выдерживают температуру до +50°С в сочетании с повышенной влажностью. В таких условиях высок риск возникновения грибковой плесени или размножения патогенных микроорганизмов. Если оплетка не специализированная, оно легко может оголиться на жаре в пустыне или в тропиках.
- Холодостойкие или устойчивые к холоду под маркировкой КГ-ХЛ. Полимерная оплетка в них абсолютно устойчива к морозам, благодаря чему провод не замерзает и не трескается на холоде вплоть до -60°С, то есть при самом суровом климате.
Марки сварочного кабеля и их характеристики
Прежде всего, следует понимать, что сварочный кабель испытывает нагрузки не только от инвертора, но и со стороны внешних условий. Трение о поверхность (в том числе асфальт, бетон и и.п.), высокие и низкие температуры, падение предметов – это привычные и неотвратимые неблагоприятные факторы. Поэтому при выборе кабеля необходимо учитывать рабочие параметры оборудования и условия его эксплуатации. Для начала нужно определиться, какие существуют кабели и чем они отличаются.
Гибкий сварочный кабель КГ
Одна из наиболее распространенных марок кабеля. Расшифровывается очень просто – кабель гибкий. Хорошо показал себя в работе с постоянным током до 1000В или переменным до 600В и частотой до 400 Гц. Провод предназначен для коммутации сварочного оборудования к сети 220 или 380 вольт, подключения к массе или держателю.
Сварочный провод КОГ1
От предыдущего аналога данный кабель отличается меньшим диаметром жил. Из-за этого он получился более гибким и характеризуется меньшим радиусом поворота. Такая особенность востребована для работы в труднодоступных местах или в случаях, когда нужно поднести электрод под непривычным – слишком острым или, наоборот, развернутым углом. Также гибкий кабель практичен во время работ на высоте, при потолочной сварке, когда шнур специалист наматывает на руку, чтобы облегчить его удержание. Проводка рассчитана для работы от сети 220 воль с частотой тока 50 Гц.
Требования по безопасности
Как и любые другие приспособления, предназначенные для работы с электричеством, провода для сварки подпадают под строгие требования и обязательные высокие нормы безопасности.
Основные требования по безопасности можно разделить следующим образом:
- Сечение жилы должно быть в состоянии выдерживать необходимую электрическую нагрузку, то есть площадь сечения должна быть адекватной.
- Тело провода должно выдерживать механические воздействия, равно как и влияние агрессивной химической среды. Эти условия выполняются с помощью правильной оплетки из полимерных материалов.
- Обычно провода многократно скручиваются. Этот факт не должен сказаться на целостности оплетки – она должна быть эластичной и упругой.
Требования к сварочным кабелям
Кабели используются при работе с электрическим током, поэтому к проводам предъявляется несколько технологических требований и норм по безопасности:
- стойкость к ударам, разрывам и воздействию химических агрессивных сред;
- высокая гибкость обеспечивает быстрое изменение его положения без каких-либо последствий как для исполнителя, так и для самого провода;
- многократные сматывания и разматывания не должны сказываться на эластичности и упругости покрытия шнура;
- устойчивость к солнечным лучам, влаге и маслу;
- стойкость к различным загрязнениям.
Выбор сечения у сварочного кабеля
Площадь сечения провода для сварки – один из важнейших параметров для эффективной работы всего устройства: именно от площади сечения будут зависеть такие ключевые показатели как предельно максимальная сила тока и проводимость.
От этих ключевых показателей зависит качество общих работ по сварке – прочность и эстетика сформированного шва и скорость проведения операционных работ.
Марка провода и допустимая нагрузка.
Площадь сечений, которые относятся к малым калибрам, насчитывают примерно 7 мм². Эти изделия предназначены для инверторных аппаратов компактных габаритов, с которыми работают при подключении к бытовым электрическим сетям с уровнем напряжения 220В.
Если же вы имеете дело с промышленным оборудованием для сварки автоматического типа, вам придется разбираться с токопроводящими кабелями с большими площадями сечения – около 47 – 49 мм².
Линейка такого рода изделий с самыми разными вариантами сечений и оплеток представлена в много численных каталогах и таблицах, которые помогут вам выбрать самый подходящий кабель по сечению с точностью до миллиметра.
В таких каталогах указаны дополнительно и маркировки, и предельные сила тока с вольтажом, длиной шнура и расчетной массой аппаратуры.
Если вы ошибетесь и подберете провод с неверным количеством жил и неадекватной площадью сечения, вы получите неприятности: как минимум это будет неэффективная с точки зрения затрат времени и энергии работа. А скорее всего, у вас случится короткое замыкание с поломкой реостата, всего оборудования и прочими бедами.
Что случится, если площадь сечения вашего провода меньше необходимого размера и никак не подходит по запрограммированной мощности к инвентарному аппарату: электрический ток будет вырабатываться в избытке, в результате он начнет концентрироваться на предохранителе устройства.
Вы не сможете работать в таких условиях, потому что при малейшем зажигании электрической дуги аппарат будет мгновенно отключаться, чтобы сбросить напряжение.
Характеристики кабеля для сварочного аппарата
Ни отечественные, ни иностранные производители не выпускают универсального сварочного кабеля пригодного для всех условий труда, но ими производится достаточное число его видов, удовлетворяющих все возможные запросы.
В качестве кабеля для сварочного аппарата используются изделия близкие по характеристикам, но с разной маркировкой:
- КС — это собственно чисто сварочный.
- КГ — расшифровывается как «гибкий». По свойствам практически идентичен первому.
Кроме этих двух обозначений используется еще несколько маркировок, рассмотрим их более подробно.
Любой кабель маркируется по одному и тому же шаблону: «А» «Б» «В»х»Г»
Это означает:
- «А» — класс, к которому он относится. Как уже упоминалось выше их несколько — КС, КГ и еще есть его разновидность КОГ (особо гибкий)
- «Б» — в этом месте указывается диапазон рабочих температур. Если они находятся в пределах от -40 до +50 градусов, то ничего не пишется, если от -60, то ставится маркировка ХЛ (хладостойкий); в случае наличия особых антигрибковых и влагостойких добавок, такой считается тропическим и обозначается как «Т». Он выдерживает до +50 тепла. Когда он вовсе не горит, то его отмечают как негорючий — «НГ».
- «В» — здесь проставляется число равное количеству рабочих жил от 1 до 3.
- «Г» — на этой последней позиции указывается площадь поперечного сечение кабеля для сварочного аппарата в квадратных миллиметрах.
Правила подключения и использования
При подключении кабелей к инверторным аппаратам существует ряд правил, которые необходимо знать и выполнять в обязательном порядке:
- Для подключения устройства на его конце имеются сварочные разъемы и специальные наконечники, прикрепленные спаиванием – вилки для сварочного кабеля. Подключать изделие следует только через них.
- Провода можно соединять друг с другом. Делать это следует только с помощью специальной опрессовки. Главным правилом здесь является обязательная изоляция соединения между собой.
- Кабель подключается к разъемам силового типа и электродам через их держатели. В данном случае необходимо помнить о полярности, которую менять нельзя, за исключением тех случаев, когда меняются все параметры тока.
- Сварочный кабель для инвертора нельзя использовать для каких-либо других целей – подтягивать с его помощью, к примеру, аппарат к себе.
- Обязательное требование – полное техническое соответствие кабеля и соответствующего оборудования по номинальной мощности и всем остальным параметрам.
Требования

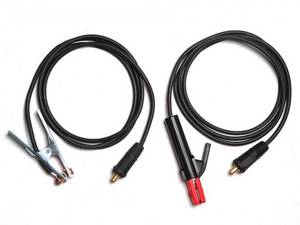

Аппарат инверторной сварки комплектуется двумя кабелями. Один из них подает ток на электрод, а другой (масса) подключается к свариваемой детали.
Любой кабель для сварочного аппарата должен отвечать четырем требованиям:
- Проводить ток к свариваемым поверхностям с минимальными потерями (для этого он делается или полностью из меди, или на основе меди. В этом случае в него добавляют алюминиевую проволоку)
- Быть необходимой длины, толщины и веса (эти требования обеспечивают возможность удобной работы без лишнего перемещения самого аппарата и минимальный нагрев самого кабеля при прохождении по нему тока высокой частоты и силы)
- Надежно изолировать проводящую часть от контакта с окружающей средой (здесь идет речь не только об очевидной влаге, но и о металлических поверхностях на которых часто ведется сварочная работа)
- Иметь высокую износостойкость (для инверторного сварочного аппарата он должен минимально менять свои свойства под воздействием высоких или низких температур, химических реагентов, механическому воздействию).
Удлинение кабеля: да или нет
Данный вопрос самым удивительным образом продолжает волновать умы профессионалов и является горячей темой обсуждения в течение долгого времени.
Одни считают, что удлинение производить ни в коем случае нельзя, потому что слишком длинные провода с разъемами для сварочного кабеля приведут к снижению эффективности и качества работ.
Производители инверторных аппаратов для сварки предпочитают по этому вопросу не высказываться. Это означает, что провода можно удлинять, и оборудование можно использовать при очень длинных проводах, что дает снизить передвижения аппарата до минимума.
С другой стороны, из-за слишком большой длины провода могут произойти потери напряжения. В этом случае дуга станет короче, контролировать ее будет намного сложнее, общее качество сварки снизится в значительной степени.
Типы используемых в кабелях проводников
Существует три типа проводников, используемых в качестве основы:
- С одной жилой — представляет собой множество свитых особым образом медных проволок, покрытых прочной и гибкой изоляцией. К примеру, таков кабель для сварочного аппарата Ресанта, популярного среди гаражных мастеров.
- С двумя жилами — в этом варианте объединяют рядом и катод и анод. Каждая из жил по конструкции аналогична первому типу. Смысл такой конструкции — удобство проведения высокочастотных токов или же переменного тока.
- С тремя жилами — такие применяют в аппаратах автоматической сварки крупногабаритных металлических деталей (к примеру, мостов, трубопроводов, цистерн). Количество жил дает качественный и однородный шов.
Критерии выбора кабеля для сварки
Главным критерием для выбора является стабильность процесса сварочных работ. На эту стабильность влияет много чего – не только показатели тока и источника сетевого напряжения, но и многие параметры сварочного и сетевого провода.
Поэтому при выборе думаем о правильной длине, верной площади сечения и материала оплетки – все три параметра имеют серьезное значение. Если, к примеру, сила сварочного тока достигает высоких значений, провод нужно выбирать по определенному типа и материалу.
Мы уже говорили, что все провода для сварочных аппаратов имеют свои значения электрического сопротивления. Его можно рассчитать по таблицам, это не проблема. Например, проводник из алюминия имеет больший коэффициент сопротивления, чем проводник из меди.
В результате такой разницы алюминиевого провода для сетевого удлинителя понадобится много больше в килограммах, чем медного. Да и площадь сечения у алюминия также должна быть больше.
Таблица токовых нагрузок.
С учетом таких фактов удлинение сетевых проводов производят с помощью медных изделий в двух вариантах: двух- или трехжильными, длиной, не превышающей сорока метров. Что же касается площади сечения, то она должна быть больше 2,5 мм².
Выбор сварочных проводов немного отличается от выбора сетевых проводов. Изделия для сварки отбираются с учетом силы выходного тока, здесь имеют огромное преимущество медные многожильные марки с оплеткой высокой гибкости и усовершенствованной изоляцией.
Самые популярные провода для сварочного инвертора продаются под маркировкой КГ, что означает гибкую оплетку, или КОГ, что означает очень гибкую оплетку. Эти марки отличаются отличной изоляцией в несколько слоев с внешней оплеткой, выполненной из резиновых материалов.
Стандартная длина провода примерно 2 – 3 метра и редко, когда длиннее. Это объясняется тем, что каждый лишний метр длины провода приведет к увеличению площади сечения примерно в полтора раза, так как значительно возрастает сопротивление и провод начинает нагреваться.
Условия будущих работ должны быть заранее учтены в обязательном порядке, потому что нужно выбрать самый адекватный вид изоляции и стойкости к повреждениям механического характера, температурным условиям или агрессивной химической внешней среде.
Умение читать и понимать маркировку сварочных кабелей может помочь вам в этом непростом деле:
- Если маркировка выглядит КГ Т 1х16, то это означает изделие одножильное с площадью сечения жилы 16 мм², в тропическом исполнении с устойчивостью к температурам от -10 до +55°С.
- Маркировка КОГ ХЛ 1х50: одножильное изделие с сечением 50 мм², морозоустойчивое и теплоустойчивое к температурам от -40 до +50°С. В данном случае индекс термостойкости не присутствует.
Длина провода и площадь сечения должны согласовываться с силой электрического тока и остальными параметрами.
Как выбрать кабель для сварки
Настало время переходить к практическим советам по выбору оптимального варианта кабеля. Он полностью должен соответствовать сварочному аппарату, с которым будет взаимодействовать. Помимо этого, есть ряд иных параметров, которые необходимо учитывать при выборе.
Какой должна быть жила
Сварочный кабель может быть одножильным. К примеру, он маркируется 1х16. Значение первой цифры – одна неразделенная жила. Благодаря такой устройству, проводник меньше греется и быстрее передает напряжение от источника питания к держателю. Другой пример – 11х30 – это многожильный кабель, где в маркировке первая цифра обозначает количество изолированных жил. Такой вариант будет оптимальным для промышленных установок, напряжение которых 500В и больше.
Жила изготавливается из меди или алюминия. В торговой сети чаще встречаются именно алюминиевое исполнение, поскольку такие продукты значительно дешевле. Когда сварочный аппарат используется редко, то этого вполне достаточно. Для профессионального использования нужен медный кабель: его удельное сопротивление меньше в 5-7 раз по сравнению с алюминиевым аналогом. Помимо снижения потерь тока медь обладает и другими достоинствами: она меньше греется и лучше гнется.
При выборе стоит особое внимание уделять китайским медным проводникам. Поскольку, как показывает практика, содержание меди в них не больше 70%. Убедиться в этом можно по срезу кабеля – жилы с примесями выглядят тусклыми. Для бытовых нужд такой кабель подойдет, но вот для профессионального применения он слабоват.
Сечение
Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.
Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.. Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны
Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками
Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками
Выбор сечения
Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.
Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора.
Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.
- Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2.
- Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2.
- Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.
- Востребован у сварщиков сварочный кабель на 200 Ампер, сечение составляет 25 мм2.
- Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А, поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2.
Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.
Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в 70 и 95 мм2. Первый способен проводить до 437 А, второй – до 522 А.
Сварочные выпрямители выдают ток, величина которого может достигать 600 А
Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2
Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.
Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику – длина кабеля. Более подробная информация здесь.
Данная статья поможет любому исполнителю определить, какого сечения должен быть сварочный кабель при определенных величинах тока.
Виды и маркировка
По маркировке кабеля для сварочного аппарата можно определить все необходимые для работы характеристики. Буквами указан класс кабеля и его особенности в исполнении. Затем идут температурные условия работы:
- нормальный режим предполагает диапазон от –40⁰, до +50⁰;
- Т – кабель пригоден для работы в тропиках, температура –10⁰ – +55⁰ и повышенная влагостойкость;
- ХЛ – хладостойкий от –60⁰;
- НГ – негорючая изоляция.
Кроме этого могут стоять дополнительно и другие буквы. Например, дополнительная Н в маркировке обозначает негорючие провода. Их внешняя шланговая оболочка имеет высокую устойчивость к нагреву, не воспламеняется и позволяет работать в помещениях с высокой пожарной опасностью или в цехах с термическим работающим оборудованием.
П – полимерное покрытие. Один из слоев изоляции сделан из полимера. Это частично снижает надежность оболочки. Стоят такие провода дешевле. Применять их можно с бытовыми токами до 120А.
Цифровое обозначение открывает количество жил. На сварочных кабелях их всегда 1. Через знак «×»указана площадь сечения медной жилы. Например, КГ 1×35. Кабель для сварки подбирается по значению рабочего тока. В характеристике к проводам указан размер сечения для каждого предельного и номинального тока. Например 16 мм2 – работает с оборудованием, выдающим до 189А.
КРПТ
На предприятиях с массовым производством крупных сварных конструкций свою надежность показал провод для сварки серии КРПТ. Его аббревиатура расшифровывается: кабель с резиновым покрытием, тип – переносной, тяжелый. Классический кабель, выпуск которого наша промышленность освоила еще в прошлом веке.
Характеристика «переносной» означает, что в процессе работы можно перемещать оборудование, к которому прикреплен кабель, не скручивая все провода. Просто кабель свободно тянет
Определение «тяжелый» относится не к удельному весу провода, а его повышенной защите от внешних повреждений. Изоляция не нарушится, если на кабель наедет колесо тележки и даже автомобиля, упадет молоток и другой инструмент. Шланг наружной изоляции особопрочный.
Главный технолог завода по производству изолированных проводов и кабелей для сетей ВЧ Костюшенко П. И.: «В настоящее время количество кабелей сварочных и подвесных для подводки к энергоемкому оборудованию серии КРПТ сократилось. Его заменяют проводами КГ и КГН, более гибкими, легкими. Новые технологии изготовления изоляционного покрытия значительно повысили прочность оболочки, доведя резиновую изоляцию до состояния особопрочной. Изготовление изделий серии КРПТ делается только на заказ крупными партиями для предприятий со старым оборудованием».
КГ
Сварочные провода серии КГ – кабель гибкий, с медным сердечником заменили в основном устаревшие КРПТ. Жила имеет скрутку проводов в 16 диаметров по длине одной спирали. Проволоки между собой от слипания защищены тальком. У кабелей в тропическом исполнении медные жилы покрываются оловянным припоем – дополнительная защита от влаги.
У кабелей серии КГ отличная характеристика по электропроводности и сопротивлению. Наружная шланговая изоляция достаточно прочная, чтобы выдержать постоянное трение о пол при перетаскивании.
Сварочный провод КГ выпускается в различных вариантах. Каждый сварщик может выбрать, какой именно кабель по сечению и климатическому исполнению ему нужен или огнестойкий. Вес провода небольшой и рука, удерживающая держак, его не почувствует:
- КГ1×16 весит 310 кг/км;
- КГ1×95 весит 1400кг/км.
Стандартом принято указывать вес кабелей и проводов в кг на длину 1 км, следовательно: метр наименьшего и наибольшего, широко применяемых кабелей весит 0,3 кг и 1,4 кг.
КОГ
Кабель особо гибкий применяется при ручной и полуавтоматической сварке в труднодоступных местах. Масса провода такая же, как у КГ, только изоляция сделана из более пластичного, чем резина, каучука. Разница в стоимости незначительная, поскольку жила из меди такого же сечения, отличается шагом навивки. Выбор остается за исполнителем.
Кабель серии КОГ выполняется в климатических вариантах и негорючий. С повышенной прочностью нет.
