Конструкция котла

Дизельный котёл состоит из блока управления, камеры сгорания, дизельной горелки, теплообменника, фильтра, предназначенного для фильтрации топлива, и дымохода.
Блок управления

нужен для регулировки в автоматическом режиме работы горелки и насоса. С его помощью можно контролировать температуру и регулировать её в зависимости от погодных условий и предпочитаемого микроклимата.

В камере сгорания

сжигается используемое для отопления топливо. Выбирая соответствующее оборудование, необходимо учесть такой показатель, как коэффициент удельного сопротивления камеры сгорания.

Дизельная горелка

нуждается в правильной настройке, так как работа этого элемента влияет на нагрев отопительной системы и на то, сколько топлива потребуется и удастся ли сэкономить.

В теплообменнике

нагревается теплоноситель. Нагрев основан на принципе обмена теплоэнергией на участке между теплообменником и камерой сгорания.

Фильтр

используется для предотвращения попадания в горелку мусора и грязи, а от того, насколько правильно будет установлен дымоход, зависит надёжность работы всей системы.

Сразу стоит отметить, что система отопления с использованием дизельного типа по определению не может обходиться дёшево

. Однако сократить финансовые затраты можно за счёт качественного утепления дома, а также периодического техобслуживания установленного оборудования.

Печка из баллона

Важно отметить, что баллон берут пустой, газ в котором уже использован. О материалах для изготовления заботятся заранее. Чтобы соорудить печь на солярке для гаража потребуется:

1. использованный газовый баллон, углеродный или кислородный (объем 50 литров, толщина стенок 15 см);
2. трубы, которые нужны для сборки дымохода (длина подбирается в зависимости от высоты гаража, высота трубы принимается так, чтобы она поднималась над кровлей на 50 см)
3. отсек для топлива, рассчитанный на объем 8-15 литров, в зависимости от потребностей;
4. медные трубы для изготовления горелки;
5. равнополочные уголки с размером полки 200 мм (материал изготовления — сталь);
6. инструмент для резки по металлу — напильник и болгарка с диском для резки стали;
7. сварочный аппарат с электродами;
8. дрель с набором сверл;
9. инструменты для проверки геометрических размеров — уровень и рулетка.

Важно! Трубы для дымохода подбирают в диаметром по внутренней поверхности не менее 100 мм. Толщина стенок, которая обеспечит прочность конструкции, принимается 2 мм.

Толщина стенок баллона важна. Если выбрать баллон со стенками более 15 мм на их нагрев потребуется много энергии, и возникнут сложность с достижением температуры кипения. Пары топлива перестанут поступать в камеру сгорания, и печка на солярке своими руками прекратит работу.

Изготовление производится в следующем порядке:

1. Из баллона сливают конденсат, промывают водой.
2. Емкость закапывается в землю, чтобы придать устойчивость. До верха заливают воду.
3. Устойчивый баллон разрезают с помощью инструмента для резки на две части.
4. К нижней части — будущей камере, приваривают опоры. Для этого нужен уголок. В классической конструкции баллон располагают лежа. Ножки можно изготовить несколькими способами. Первый (обеспечивает хорошую устойчивость) — из уголка делают четыре опоры, который соединяются между собой горизонтальными уголками или полосовой сталью. Второй — четыре не связанных ножки. Вместо уголка применяют полосы из стали. Выбирают материал толщиной не менее 4-6 мм.
5. С помощью сварочного аппарата в камере вырезают отверстие для дымохода. оно располагается в верхней части, на расстоянии 100-150 мм от верхнего обреза.
6. Такое же отверстие предусматривают в дымоходной трубе. Горелка на солярке своими руками предусматривает вертикальное расположение отводной трубы по всей длине. Изгибы и перегибы не допускаются.
7. В отверстии дымохода предусматривают пластину для регулировки объема поступающего воздуха.
8. Заливка топлива происходит на две трети высоты баллона. Самодельная горелка предусматривает использование отработанного топлива (отопление на отработке), но солярка для отопления в обязательном порядке проходит очистку.
9. После заливки топлива, поверх него укладываю зажженный бумажный лист.
10. Верхней частью обрезанного баллона — крышкой накрывают устройство.
11. Автономный обогреватель заработает после того, как произойдет самовозгорание паров.

Важно, во время работы в устройство категорически запрещается подливать топливо. Котлы на солярке такой конструкции не допускают заливки другого вида топлива (бензинового, керосинового).

Совет! Баллон располагают не только горизонтально, но и вертикально. В этом случае его распиливают по горизонтали. Самодельная горелка на солярке такой конструкции позволяет вместо ножек из уголка предусматривать трубы для подачи воздуха, вторая задача которых — удерживание печки в заданном положении.

Как подобрать

Акцентировать внимание во время выбора необходимо на следующие характеристики:

• тепловая мощность;
• массовый расход топлива;
• производительность насоса, мощность всасывания;
• потребляемая мощность.

Тепловая мощность – основной параметр, по которому предстоит подобрать горелку для котла отопления. Указывается она в киловаттах и отображает количество тепла, выделяемого в ходе сжигания топлива.

Дизельные горелки выпускаются с определенными предустановками с оптимальным тепловыделением. Однако во время настройки перед запуском в эксплуатацию фактическую мощность можно настраивать в широком диапазоне, подбирая:

• форсунку;
• давление топливного насоса;
• количество подаваемого воздуха.

При выборе важно уточнить весь возможный диапазон изменения мощности горелки, что легко определить по таблице в технической документации.

Массовый расход топлива зависит в первую очередь от установок тепловой мощности горелки и качества самого устройства. Уточнить расход можно в той же таблице, где указаны параметры для наладки.

Производительность насоса определяет, с какой глубины устройство сможет самостоятельно подавать дизельное топливо. Если бак с дизтопливом располагается на уровне с самой горелкой, то мощность всасывания может быть небольшой.

Для заглубленных подземных хранилищ особенно важно уточнить максимальную глубину, с которой насос сможет поднять топливо, даже учитывая его повышенную вязкость при относительно низких температурах. Потребляемая мощность определяет количество электроэнергии, которое потребуется для работы вентилятора, запальника и блока управления горелки

Потребляемая мощность определяет количество электроэнергии, которое потребуется для работы вентилятора, запальника и блока управления горелки.

Дымоход

Дымоход представляет собой основную часть генераторов тепла. Монтаж системы отопления невозможен без этой камеры сгорания угарного газа. Дымоход в жилом комплексе бывает внутренний и внешний. Внешний дымоход представляет собой монтаж трубы в трубе. Дымоходы могут быть индивидуальными – когда происходит монтаж одного дымохода на несколько агрегатов тепла. С помощью работы специалиста производится подбор и расчет дымохода. К предстоящим ремонтным работам может привести неверный монтаж дымохода (если монтаж произошел без учета формы крыши, то в дымоход попадает ветер и присутствует возможность погашения пламени)

Важно знать, что ширина трубы дымохода должна больше ширины агрегата на дизеле

Любой топливный прибор, газовый или на дизели, или на дровах, дизельно-газовый котел, дымоход должен быть из стали. Из-за испарения агрессивных кислот, дымоход из другого материала будет нуждаться в ремонте очень скоро. А угарные газовые частички, попадая через щели в дом, принесут вред здоровью. Поэтому, монтаж дымохода из стали самый надежный вариант и со стороны ремонтных задач, и со стороны здоровья.

Совсем недавно на рынке появились дымоходы необычной конфигурации, их называют изолированными дымоходными системами вентиляции. Монтаж происходит специалистами, ведь система сложная, многовариантовая и универсальная. Цена на такой изолированный дымоход на том же уровне, что и цена на дымоход из нержавеющей стали. Такие дымоходы очень стойкие к кислотам, и не потребуют ремонтных работ.

Как сделать дизельный котел своими руками

Итак, сперва проведем ревизию имеющегося оборудования и материалов. Вам обязательно нужно иметь под рукой следующее:

• Баки для хранения топлива
• Металлическая бочка на 200 литров
• Дизельная горелка
• Система для подачи топлива
• Автоматика для будущего котла
• Запорная арматура, фитинги, трубы
• Инструменты для монтажа (сварочный аппарат, УШМ и пр.)
• Схема, по которой Вы будете подключать котел к системе подачи топлива

Итак, приступим непосредственно к процессу создания нашего будущего «теплого» помощника.

Шаг 1. Внутри бочки нужно приварить 3 опоры параллельно земле. 1я опора будет необходима непосредственно для монтажа самого котла.

2я опора понадобится для монтажа дверцы котла, поэтому делать ее нужно ориентировочно на высоте поддувальной дверцы от земли.

3я опора размещается на расстоянии 20 см от верха бочки.

Шаг 2. Мастерим дно нашего котла. Его роль выполняет стальной лист толщиной не менее 4мм. Диаметр, как сами понимаете, должен совпадать с диаметром бочки нашего будущего котла.

Шаг 3. Приступам к изготовлению колосников. В классическом исполнении колосник – это чугунная решетка, которая служит для удаления золы из камеры сгорания, а также для свободной циркуляции воздуха в топке. В нашем исполнении колосник будет представлять собой круг из стали (берите лист как можно толще, чтобы медленнее прогорал со временем) с прорезями.

Шаг 4. Делаем крышку котла. По аналогии с днищем, для крышки используем лист стали толщиной от 5мм и более. И, соответственно, вырезаем из него круг нужного диаметра.

Далее нам необходимо в центре этой крышки сделать еще одно отверстие – оно понадобится для дополнительной фиксации трубы, которая будет проходить через котел.

Не забудьте! Опоры для перегородок – те самые 3 штуки, нужно монтировать строго друг над другом!

Шаг 5. Проделываем отверстие для печной дверцы. Для этого необходимо проделать отверстие в нижней части бочки и установить дверцы.

Шаг 6. Приступаем к сооружению топки котла, которую придется делать через стенку котла. Обязательным элементом является перегородка, которая отделяет топочный отсек от зольного.

Как работают дизельные горелки

Принцип работы такого элемента основан на процессе горения, что понятно и по его названию. Однако работать устройство может лишь тогда, когда топливо соединяется с кислородом. На самом деле, работа горелки для котлов на дизельном топливе проста, но есть и некоторые особенности:

1).Наличие форсунки — это дает равномерное распределение жидкого топлива перед вхождением его в камеру сгорания. Данный принцип один из главных для нормального функционирования элемента. Благодаря ему получается мелко дисперсионное распыление энергоносителя, после чего быстрее происходит реакция топлива с кислородом. Это дает возможность регулирования процессом горения.

2).Работа горелки требует тщательной фильтрации дизель-топлива перед процессом сжигания.

3).Немаловажным есть и наличие вентилятора в конструкции устройства. При его помощи создается необходимое давление и нормальная работа агрегата.

4).И, конечно же – отдельная котельная. Ведь работая, горелки для дизельных котлов отопления создают много шума, поэтому рекомендуется размещать такого рода оборудование в отдельном помещении – котельной. Если это невозможно по каким-то причинам, то тогда можно воспользоваться шумопоглащающим кожухом, который следует одеть на горелку.

Но каким же образом происходит весь процесс?

с помощью насоса горючее попадает в устройство. Кстати, горелка забирает только то количество топлива, которое необходимо, а оставшаяся часть поступает назад в бак. После этого происходит фильтрация и разогрев энергоносителя до определенной температуры. Затем оно поступает на форсунку, где распыляется. Далее осуществляется процесс поступления кислорода в камеру сгорания. Внутри создается вихрь с помощью специальных лопастей, который позволяет контролировать факел. Спереди форсунки расположены электроды, при помощи которых и происходит процесс возгорания горючего. Именно таким образом начинается работа котла!

Важно! После покупки и установки, проводить настройку дизельной горелки. Как это сделать, читайте в нашей статье про Монтаж и настройку дизельных горелок !

Какой расход топлива?

Автономность дизельного котла отопления – это его явное преимущество, а удобство пользования и работа на солярке делают его самым экономичным агрегатом.

Установка такого котла не потребует от вас получения специального разрешения.

Но горючее необходимо будет хранить в специальных топливных емкостях.

Объем будет зависеть от полной площади отапливаемых помещений.

Исходя из практических наблюдений, объемы топливных резервуаров нужны в пределах от 3 до 12 тонн на отопительный сезон (6-8 месяцев).

Топливные резервуары обычно устанавливаются в отдельном помещении, здании или за пределами здания. Правила пожарной безопасности требуют, чтобы емкости были заглублены в грунт, если это позволяют геологические условия местности.

Заглублять резервуары нужно еще по нескольким причинам – если грунтовые воды расположены близко, то весной почти пустая емкость может приподняться, а на морозе увеличивается вязкость соляры, возрастают суточные нагрузки на топливный насос, что приводит к быстрому выходу его из строя и большим затратам электроэнергии для перекачки ДТ.

Приблизительно рассчитать расход дизельного топлива можно по формуле, отражающей такое соотношение: тепловая мощность котла 10 кВт получается при расходе топлива в 1 кг/час.

Можно использовать и другую формулу: мощность горелки умножается на коэффициент 0,1. Результат – количество дизтоплива в килограммах, которое будет расходовать котел за 1 час.

В качестве примера можно рассчитать приблизительный расход дизтоплива для отопления здания общей площадью 150 м2. Мощность котла на дизельном топливе для обогрева дома – 15 кВт. Простой расчет показывает:

15 х 0,1 = 1,5 кг/час

То есть, на полной мощности горелки котел израсходует 1,5 кг солярки за 1 час, а за сутки:

24 х 1,5 = 36 кг.

Делаем акцент на то, что на полную мощность котел работает не весь отопительный сезон, а только около 100 дней, и еще столько же – с 50% мощностью. Получаем после простых расчетов:

(100 х 36) + (100 х 18) = 5200 кг

То есть – немного больше 5 тонн дизельного топлива. Если соблюдать все условия эксплуатации и содержания дизельного котла, то он прослужит более 50 лет.

Не хотите возиться с соляркой? Приобретите более цивилизованное и “чистое решение” : котел отопления газовый двухконтурный.

Или используйте современную газогенераторную печь. О том насколько она эффективнее и почему стоит выбрать именно её – в нашем мини обзоре

Пиролизный вариант

Эта конструкция настолько популярна, что выпускается и на промышленных предприятиях. В этом случае масло в резервуаре поджигается. Разогреваясь, оно испаряется, пары поднимаются вверх в камеру сгорания (труба с дырками), где смешиваясь с кислородом, продолжают гореть. В камере дожига (расширение на трубе) происходит полное и окончательное окисление (сжигание) всех составляющих топлива.

Котел на отработке своими руками: пиролизный способ

Для нормальной работы печи, в емкость, где находится масло и проходит первичное сгорание, воздух подается через специальное отверстие с заслонкой. Положением этой заслонки регулируется интенсивность горения и температура в помещении. В верхнюю камеру сгорания воздух должен поступать свободно. Потому вертикальная труба двумя резервуарами делается с большим количеством отверстий.

Котел на отработанном масле. Чертеж с размерами

Такая печь требует строгого соблюдения рекомендованных размеров, соблюдения указанных пропорций. Если вам требуется больший по размерам агрегат, пропорционально увеличивайте все части.

При установке нужен прямой дымоход. Его высота до «макушки» — не менее 4 метров. Так как печь имеет не очень большой вес, идеальным вариантом будет или металлический дымоход, или сэндвич .

Почему нельзя нарушать пропорции? Все дело в том, что оптимальная температура, при которой все углеводороды дожигаются, и на выходе остается только углекислый газ, азот и пары воды – это 600 o C. Если печь будет выдавать температуру больше 900 o C или меньше 400 o C, в выхлопе будут присутствовать тяжелые органические вещества. Они имеют очень плохое влияние на человеческий организм. Потому и желательно строго придерживаться заданных пропорций: этим вы гарантируете безопасность и свою и окружающих.

Всем хороша эта печь. Есть только один недостаток: небольшой резервуар. Доливать топливо во время работы печи – опасно, а ждать пока прогорит, не всегда есть возможность. Просто увеличить размеры резервуара не получится: большое количество масла не разогреется до нужной температуры, и не будет испаряться. Есть одна доработка, которая позволит продлить горение без особых проблем. Все что нужно – сделать неподалеку дополнительный резервуар, который соединен с основным по принципу сообщающихся сосудов.

Резервуар для печи — способ продлить горение на одной заправке

Еще одна доработка позволяет с верхнего контура снимать тепло для нагрева воды. Вварив в верхнюю часть печи металлические трубы, получаете печь на отработке с подогревом воды. На фото показан один из вариантов такого теплообменника.

Верхнюю часть этого котла можно использовать для нагрева воды

Недостаток такого котла в том, что он очень быстро выжигает кислород в помещении, потому необходима хорошая система вентиляции. К тому же корпус печи раскаляется до красного свечения, температура очень высокая, что требует тщательного соблюдения норм пожарной безопасности.

Обязательно следует позаботиться о несгораемом основании, на которое устанавливают печь и оградить близлежащие стены от чрезмерного нагрева металлическим экраном. под который проложить слой теплоизолятора. Чтобы случайно никто не задел печь, желательно еще и защитное ограждение .

Для дома самодельные котлы на отработке использовать, наверное, не получится: не оставишь их без присмотра и на минуту. В тому же неказистые они на вид. А вот отопление гаража, теплицы или другого подобного технического помещения сделать реально.

Как сделать правильный выбор котла

Прежде всего, определим критерии, по которым осуществляется выбор домашней котельной установки. Причем расставим приоритеты в том порядке, в каком их обычно видит большая часть рядовых пользователей:

• тепловая мощность котла;
• стоимость теплового оборудования, деталей обвязки и монтажа;
• эффективность использования топлива и эксплуатационные затраты;
• удобство в эксплуатации;
• функциональность.

Что касается тепловой мощности, то самый простой способ ее расчета для здания с высотой потолков 3 м и менее известен всем. Имеется в виду расчет общего количества теплоты на отопление по квадратуре помещений, где на каждый м2 предлагается выделить 100 Вт тепловой энергии. То есть, берут площадь всех этажей здания и умножают ее на 0.1 кВт, вычисляя приблизительно верное количество теплоты. Затем эту цифру еще увеличивают на коэффициент запаса 1.2—1.3 и, взяв полученный результат за основу, подбирают котлы на солярке по мощности.

Совет. Дело в том, что хорошо утепленные здания в действительности могут терять лишь 70—80 Вт теплоты в расчете на 1 м2 площади, а не 100 Вт. Еще меньше бывают теплопотери в южных регионах. В таких случаях рекомендуется нанять специалиста, что выполнит полноценный расчет реальных теплопотерь либо произвести вычисления самостоятельно. Вы понесете некоторые затраты, но сэкономите на котельном оборудовании, ведь чем оно мощнее, тем дороже.

Если планируется с помощью дизельного котла осуществлять подогрев воды на хозяйственные нужды, то следует учесть дополнительный расход тепловой энергии и прибавить его к той цифре, что была высчитана ранее. Количество теплоты на ГВС определить не так уж сложно: прикиньте ваш суточный расход горячей воды, разделите на 24 часа (получите среднечасовой расход) и подставьте его формулу, известную из школьного курса физики:

Q = cmΔt, где:

• Q – искомое количество теплоты;
• с – удельная теплоемкость воды;
• m – масса воды;
• Δt– разница температур воды, поступающей в дом и той, что вы хотите получать из крана.

Как уже было сказано выше, отопительный котел под солярку обойдется дороже газового или обычного твердотопливного. Если же вести речь только о дизельных агрегатах, то рекомендуется ориентироваться на оборудование средней ценовой категории, слишком уж дешевыми котлами увлекаться не стоит. Ярким примером оптимального соотношения цена – качество являются теплогенераторы PROTHERM, что заслужили на постсоветском пространстве репутацию недорогих и надежных отопителей.

Обвязка дизельного котла столь же проста, как и газового, никаких особых требований к ней не предъявляется. А вот выбор места для емкости с запасом солярки, ее приобретение и монтаж отнимут у вас дополнительное время и средства. Плюс надо обеспечить пожарную безопасность помещения, особенно когда котельная с топливным баком находится внутри дома. В качестве примера ниже представлены схемы подключения топливного тракта к горелке с таблицей диаметров, зависящих от мощности агрегата и высоты расположения бака:

А – обратный клапан; В — фильтр солярки для котла; С – воздухоотводчик; D – клапан антисифонный.

А – обратный клапан; В — фильтр сетчатый для солярки; С – воздухоотводчик; D – запорная арматура.

Дизельные генераторы диагностика, ремонт

Генератор может не работать из-за плохого горючего или малой поломки. Иногда нужно обращаться в сервисный центр, но чаще всего можно сделать ремонт дизельной горелки для котла самому. Для ремонта горелки нужно иметь некоторые знания, так как ремонт дизельных котлов – это дизель и электрика.

Рис. 7 Отопительный агрегат для загородных домов

При ремонте дизельной горелки для котла необходимо придерживаться всех правил безопасности. Ремонт дизельных котлов лучше всего делать в защитных очках.

Диагностика для ремонта дизельных котлов:

• Ремонт дизельных котлов требуется в том случае, если не зажигается горелка. Ремонт (ремонт дизельных котлов) нужно сделать незамедлительно – проверить фильтр, почистить фильтр при необходимости. Если не слышно искры, то ремонт дизельных котлов нужно начинать с разбора горелки. Нужно снять крышку держателя форсунки и отключить горючее в горелку. Потом стоит разобрать топливный фильтр и включить горелку – должна появиться искра. При ремонте дизельных котлов нужно быть уверенным в том, что горючее из бака не попадает в горелку. Еще одной причиной проблем с горелкой, благодаря которой нужен ремонт топливных агрегатов, может послужить слишком сильная подача воздуха.
• Горелка загорается, но быстро отключается. Причиной для ремонта дизельных котлов может служить загрязненный светодиод. В таком случае ремонт дизельного котла нужно начать с того, что светодиод нужно вытянуть и протереть. Проблема может также заключаться и в фильтре, из-за которого гаснет горелка. Но если сломался блок автоматики, то тогда сделать ремонт горелки и форсунки самостоятельно не удастся.
• Горелка иногда гаснет. В этом случае нужно хорошенько протереть фильтр или заменить форсунку. Ремонту дизельных котлов поможет использование с топливных баков качественного дизеля.
• Горелка постоянно дымит. Причина – плохое горючее, которое нужно заменить, либо сделать его комбинированным, либо использовать дизель. Также нужно смотреть и на форсунку. Форсунку стоит поменять, если форсунку Вы давно не меняли.

Источник kotlomaniya.ru

предлагает услуги своих квалифицированных специалистов по чистке форсунок систем отопления. Данный вид работ может проводиться как в рамках комплексного обслуживание газовых котлов, так и предоставляться в виде отдельной услуги. В первом случае наши специалисты также проведут чистку котла и ряд других сервисных работ.

Чистка форсунок котла — одно из обязательных мероприятий при обслуживании котлов, которое способно заметно продлить срок службы всей отопительной системы. Кроме того, оно позволяет избежать необходимости проводить капитальный ремонт имеющегося оборудования.

Одним из самых популярных и самых эффективных методов для чистки форсунок систем отопления на сегодняшний день является чистка ультразвуком. Однако его рекомендуется использовать лишь в самых тяжелых ситуациях.

В тех же случаях, когда требуется лишь общая чистка форсунок котла, рекомендуется использовать химический метод. Он менее затратен, хотя и имеет свои минусы — к примеру, в его рамках используется значительно количество токсичных растворов, которые требуют дальнейшей утилизации.

Источник www.termoservice.ru

Диагностика и устранение неисправностей дизельной горелки. (10+)

Дизельная горелка — Неисправности, диагностика, ремонт

Неработоспособность горелки может быть вызвана некачественным топливом или поломкой. Выяснить и устранить причину иногда бывает просто, а иногда требуется обращение в сервисный центр.

Ремонт горелки сопряжен с контактом с электричеством сетевого напряжения и работой с горючими жидкостями. Убедитесь, что Вы обладаете должной квалификацией для этого. Ознакомьтесь и соблюдайте технику безопасности

.

Включая горелку в разобранном виде, поймите, как Вы ее будете быстро выключать

. Создайте условия, чтобы отключение не требовало много времени.

Будьте готовы к случайному воспламенению

. Работайте в очках, обзаведитесь огнетушителем, научитесь им пользоваться.

Правила безопасного использования обогревателей

Известно, что гараж – место повышенной пожарной опасности.

А учитывая, что он планируется отапливаться оборудованием на жидком топливе, стоит со всей ответственностью отнестись к вопросу размещения отопительного агрегата:

1. Печь располагается в том месте, где отсутствуют сквозняки. Также она не должна находиться рядом с горючими жидкостями и предметами.
2. Вокруг обогревающего устройства должно быть достаточно свободного места – как минимум в радиусе 50 см.
3. Самым оптимальным будет размещение конструкции на листе асбеста, металла либо иного негорючего материала.
4. Топливо, фитили и прочие расходники должны храниться максимально далеко от источников огня.

Требования к установке дизельного котла

• Котел необходимо устанавливать только в отдельном помещении площадью не менее 8 кв.м. а максимальная высота потолков – не более 2,5м.
• Помещение обязательно должно иметь хорошую систему вентиляции, так как солярка или дизель имеют устойчивый неприятный запах, который может быть губительным для человека при высокой концентрации в воздухе. Если вы хотите разместить в нем много нагревательных приборов, то позаботьтесь об усилении фундамента комнаты.
• Доступ к котлу обязательно должен быть беспроблемным для технического обслуживания. Расстояние от стенок котла до стенок комнаты должно быть не менее40-50 см.
• Отдельно о системе вентиляции. Рассчитывается она следующим образом: на каждый киловатт котла должно поступать 8 куб.см. свежего воздуха. Не стоит также забывать и о том, что вход в вентиляцию следует располагать под потолком, а отверстие дымохода – в стене.
• Дымоход должен быть герметичным и непроницаемым для газа. Чтобы соблюсти это условие, необходимо покрыть его плотным слоем штукатурки или же заложить внутрь асбестоцементную трубу.

Несколько важных правил, которые необходимо соблюдать во время монтажных работ

В процессе монтажа оборудования, которое предполагает использование жидкого топлива, нужно соблюдать несколько правил общего характера, а также требования, указанные заводом-изготовителем устанавливаемого оборудования.

В число важных правил входят следующие рекомендации:

• дизельные котлы нельзя устанавливать в гаражах, имеющих небольшую площадь, и городских квартирах, поскольку сам котёл занимает много места, требует размещения топливного бака и обладает высоким уровнем шума;
• дизельное оборудование необходимо монтировать в отдельных помещениях, потолки которых находятся на высоте не менее двух с половиной метров
  ;
• от поверхностной части котла до стены, находящейся напротив, должно быть расстояние, превышающее один метр;
• стены котельного помещения должны быть бетонными или кирпичными, покрытыми штукатуркой или кафелем;
• в котельной необходимо установить двери третьего класса противопожарной защиты;
• в топливном баке должно храниться не более девятисот литров топлива, что приводит к необходимости обустраивать для ёмкостей отдельное от котельной помещение.

Особенности использования котла на дизеле

Главный залог правильной стабильной и эффективной работы котла на жидком топливе – это надлежащее качество топлива. Однако при столкновении с реальностью приходит понимание, что качественное топливо либо очень дорого стоит, либо его затруднительно достать. Поэтому приходится использовать то, что есть в наличии, а многие хозяева дизельных котлов и вовсе используют топливо, мягко говоря, не самого высокого качества. Тут-то и начинается череда проблем, связанных с этим, самая главная из которых – засорение топливного фильтра. Почистить его не составит никакого труда, однако в таком случае придется делать это регулярно.

Другая проблема, посущественнее, – это засорение форсунок горелки. Если это произойдет, то вы оставите не один километр нервов при отоплении дома в таких условиях. Начать с того, что засор форсунок грозит не только существенным снижением эффективности отопления дома, но и возросшим потреблением топлива. Проще говоря, Вам будет холодно, но тратить на поддержание такого холода в доме Вы будете бешеное количество солярки. Плюс ко всему, с большой скоростью теплообменник котла начнет покрываться нагаром изнутри. А он, в свою очередь, еще сильнее снизит КПД работы котла.

Как почистить форсунки и вернуть изначальную мощь котла? Своими силами Вы вряд ли сумеете это сделать, так как процесс это весьма сложный и требующий навыков. Поэтому для выполнения этой процедуры Вам потребуется вызвать сотрудников сервисной службы.

Отчистить нагар просто так тоже не удастся – для этого Вам придется разобрать почти весь котел.

Особенности эксплуатации

Котлы, сжигающие дизельное топливо, в процессе эксплуатации доставляют мало хлопот при условии, что качество солярки соответствует нормативам. К сожалению, реальность такова, что такое топливо найти достаточно трудно либо его стоимость будет выше. Но ни для кого не секрет, что с целью экономии средств домовладельцы могут использовать горючее сомнительного качества, приобретаемое любыми путями. Здесь и начинаются проблемы, и наименьшая из них – засорение топливного фильтра.

Почистить фильтр не проблема, но делать это придется чаще. Хуже, когда начинает засоряться форсунка горелки, тогда домашнее отопление на солярке может превратиться в ад. Эффективность сжигания постепенно снизится, а расход горючего, наоборот, вырастет. Мало того что в доме станет холоднее, но и в теплообменнике агрегата будет интенсивно расти нагар, еще сильнее ухудшающий теплопередачу.

Очистка форсунки – дело непростое, наверняка придется вызывать сервисную службу. Убрать нагар из камеры сгорания и теплообменника тоже нелегко – понадобится выполнить разборку котла, что невозможно во время отопительного сезона, если нет подстраховки в виде второго источника тепла. Вывод можно сделать только один: для безбедной эксплуатации дизельной горелки топливо нужно брать соответствующего качества.

Если затронуть вопрос функциональности, то при выборе агрегата стоит задуматься о перспективах. Возможно, вы не всегда будете использовать котлы или печи на солярке и в будущем планируете поменять энергоноситель. Тогда есть смысл рассмотреть вариант комбинированного теплогенератора, что может без всяких изменений в конструкции переходить с одного вида энергоносителя на другой. Например, с солярки на дрова или уголь.

Примечание. Большинство дизельных агрегатов являются универсальными и помимо солярки могут сжигать природный газ. Только для этого придется сменить горелку на газовую и перенастроить контроллер.

Достоинства дизельных котлов

Основным преимуществом котлов дизельных является то, что их установка в доме не требует никаких разрешений специальных инстанций. Хозяин сам может легко установить агрегат или попросить об этом специалиста, если сам ранее никогда с такой работой не сталкивался. Для нормальной работы котла понадобится только обычная электрическая розетка.

Еще одним существенным достоинством является чистая работа данного вида системы отопления. Котел на дизельном топливе будет обогревать помещение, но грязи и гари при этом образовываться не будет. Чистить установку придется очень редко, это не займет много времени и сил.

Несмотря на то что дизельный котел работает на бензине, в помещении во время обогрева его запаха чувствоваться не будет. Поэтому установка смело может использоваться для обогрева детских комнат и спален. Также вполне допустимо использовать дизельный котел для обогрева комнат с людьми, страдающими заболеваниями дыхательной системы.

Полностью автоматизированная работа данного вида котлов дает возможность забыть о постоянном регулировании и уходе за агрегатом. Достаточно один раз включить установку, после чего она будет в автоматическом режиме самостоятельно отключаться и при необходимости включаться.

Расход солярки в котлах такого типа относительно экономичен. По предварительным расчетам, вполне достаточно 1 кг солярки на 10 кВт тепла. Это говорит о том, что даже для обогрева огромного помещения площадью около 150 м² будет более чем достаточно 35 кг солярки в сутки. По этой причине дизельные котлы целесообразно приобретать даже для больших частных домов.

И еще одним важным плюсом является возможность не менять эту отопительную установку на другую при проведении газа в дом. Вполне достаточно будет при необходимости просто заменить электрическую горелку на газовую, тогда работа будет более экономичной.

Плюсы и минусы дизельного котла

К несомненным достоинствам отопительных агрегатов, работающих на солярке, относятся:

• эффективность использования топлива (КПД до 92%);
• отопители имеют высокую степень автоматизации, что делает их удобными в эксплуатации;
• котел не требует частого обслуживания и постоянного присмотра;
• на монтаж и пуск в работу не нужно столько разрешений и согласований, как при подключении к магистрали природного газа.

Примечание. Большинство котлов на солярке имеют возможность брать воздух с улицы через коаксиальную трубу, значит, традиционный дымоход им тоже не нужен.

Теперь о недостатках. Вопреки расхожему мнению, дизельные котельные установки нельзя назвать полностью автономными. Для работы дизельной горелки с системой подачи топлива необходима электроэнергия, поэтому в регионах с частыми ее отключениями понадобится еще и генератор. Второе – необходимость выделения места под емкость с горючим и проведения комплекса противопожарных мероприятий, исключающих его возгорание, например, хорошая вентиляция помещения.

Касаемо стоимости отопительных котлов на солярке следует отметить, что она немного выше, чем у обычных газовых или твердотопливных котлов с такими же параметрами. Причина – все та же горелка с автоматизированной топливоподачей. С другой стороны, горелочное устройство пеллетного котла со шнеками тоже стоит приличных денег, а обвязка простого твердотопливного агрегата сложнее, чем у дизельного.

Требования к дизельной котельной в доме

Монтаж дизельного котла в доме, это сложный технический процесс, требующий квалифицированной помощи. При подключении, учитывают действующие нормативные требования и правила пожарной безопасности. Наладка и обслуживание, осуществляются с использованием специального компьютерного обеспечения.

Организация отопления в частном доме дизельным котлом, выполняется с соблюдением следующих условий:

• Помещение для котла, выбирают из технических комнат с достаточной площадью, освещением, вентиляцией.
• Размещение дизельных котельных в жилых загородных домах, осуществляется на негорючем основании. Отделка стен и пола, выполняется при помощи негорючих строительных материалов: керамической плитки, штукатурки.
• Автоматизация – поддержание температуры в доме, ведется в автоматическом режиме. Участие человека в работе теплогенератора, сводится к минимуму. Обязательно, устанавливается автоматика безопасности, отключающая работу котла, при наличии аварийной ситуации.
• Вентиляция в котельной, обеспечивается через каналы с естественной и принудительной подачей, и отводом воздуха. Сечение вентиляционного канала, рассчитывают исходя из тройного воздухообмена в течение часа.
• Хранилище дизельного топлива, устанавливают в отдельно стоящей постройке. В котельной, допускается хранение резервной емкости, с максимальной вместимостью не более 3-5 м³.

Правильная установка дизельного котла в жилом частном доме, основана на понимании рабочих процессов. Горелочное устройство создает сильные шумовые помехи, поэтому, в котельной проводят звукоизоляционные мероприятия.

Дополнительно, устанавливаются ИБП и стабилизатор, обеспечивающие работоспособность системы, даже при перепадах или отключении электроэнергии.

Преимущества и недостатки бытовых котлов на дизельном топливе

Отзывы о дизельных отопительных котлах для частных домов и коттеджей, указывают на одну и ту же проблему. Отечественный потребитель, если и читает инструкцию по эксплуатации, подстраивает работу котла под свои нужды, нарушая рекомендации производителя, что является основной причиной нарушений в работе.

Работоспособность котельного оборудования, зависит от правильной эксплуатации, начиная от точно выставленных настроек и заканчивая необходимостью в регулярном обслуживании. Если правильно отапливать дом дизельным котлом, наблюдаются высокие показатели экономичности и теплоотдачи. Любые нарушения, приводят к перерасходу топлива.

Недостатками отопителей считаются:

• Шумность котлов – как правило, шум не слышен, если проход в котельную закрывается дверью. Устанавливать дизельный котел на кухне или любом смежном с жилыми комнатами помещением, не рекомендуется.
• Стоимость обслуживания – потребуется регулярно чистить теплообменник и дымоходную трубу от скопившейся сажи. При переходе не другой тип жидкого топлива, а также перед началом отопительного сезона, нужна регулировка горелки. Оптимальное решение, позволяющее сэкономить, заключение договора на постоянное обслуживание.

Преимуществами котлов, считаются небольшие затраты на установку, быстрый ввод в эксплуатацию, отсутствие необходимости в получении разрешений и выполнении согласований.

Самый экономичный котел – это прибор, установленный и работающий в согласии с рекомендациями изготовителя. После монтажа и подключения, представитель компании, проведет инструктаж об использовании теплогенератора.

Опыт эксплуатации показывает, что соблюдение рекомендаций, лучший способ продлить срок службы котла, обеспечить максимальную теплоотдачу и комфортный обогрев жилых помещений.

Расчет мощности и температуры тёплого водяного пола

Как хранить солярку

Бак для топлива
Пожалуй, это самый первый вопрос, который встает перед владельцами дизельного котла. И это правда: к хранению жидкого топлива предъявляются особые требования, чтобы обеспечить Вашу безопасность.

Существует 2 вида баков для хранения солярки:

— открытого монтажа – представляют собой пластиковые бочки, изготовленные из полиэтилена или ПВХ. В их комплект обязательно должна входить система для забора топлива из бака, герметичная крышка и поплавок для определения уровня жидкости в баке.

Когда их можно использовать? Для хранения топлива в небольших загородных домах, если планируемый объем солярки не превышает 1000 литров.

Бак для хранения большого объема топлива

— закрытого монтажа – чаще всего изготавливаются из оцинкованного железа, однако, с недавних пор возможно и использование химически устойчивого пластика. Устанавливаются они в заранее вырытый котлован, который должен находиться на расстоянии от фундамента дома не менее 5 метров. В таком случае система должна оборудоваться насосом для подачи топлива с глубины.

Когда их можно использовать? Они незаменимы, если Вы собираетесь хранить большое количество солярки (до 20.000 литров).

Такие системы обязательно должны оснащаться не только датчиками уровня, но и датчиками утечки топлива. Солярка для заполнения бочки доставляется специальной службой по продаже ГСМ.

Способы конструирования печи

Можно приобрести заводской агрегат, работающий на дизтопливе. Однако устройство, собранное вручную, порой намного экономичнее. Причем его можно приспособить под конкретные места установки.

Обогреватель на солярке бывает нескольких видов. Рассмотрим их далее в статье.

Конструкция из обычного газового баллона

Чтобы создать такой аппарат, требуется подготовить следующие материалы:

• бесшовный баллон, толщина стенок которого не превышает 1,5 см;
• дымоотводящие трубы диаметром более 10 см и длиной 4 м;
• емкость для хранения горючего объемом до 15 л;
• медные трубы;
• стальные уголки;
• болгарка;
• сварочный аппарат.

Подача топлива осуществляется самотеком, никаких дополнительных приспособлений для нагнетания воздуха не требуется. Источник горения, находящийся внутри, и контур должны быть на одинаковой высоте. Таким образом предотвращается нагревание печи до достижения пожароопасных показателей.

Поскольку в устройстве, функционирующем на солярке, появляются горючие пары, для создания нужной температуры необходимо, чтобы стенки корпуса были небольшой толщины. Баллон режется болгаркой на равные части. Одна служит крышкой, другая – камерой.

Ко второму элементу привариваются ножки из металлического уголка. В верхней части, отступив от края примерно 15 см, с помощью сварки делается отверстие, в которое вставляется вытяжная или дымовая труба длиной 4 м и диаметром 10 см.

Для получения возможности регулировать подачу воздуха в корпусе также делается отверстие, которое прикрывает пластина.

От области сварки необходимо отмерить 10 см. В этом месте оформляется небольшой проем диаметром 3 мм. Таким образом с шагом 5 мм проделываются еще 10 отверстий. Последнее должно находиться на расстоянии 50 см от сварной точки.

В этой трубе нужно выполнить еще один проем, в который будет вставляться изделие длиной 4 м и диаметром 8 см. Его устанавливают параллельно полу, затем надежно приваривают.

Чтобы залить топливо, в крышке нужно выполнить еще одно отверстие диаметром 8 см.

Капельная печка

Такая конструкция идеально подходит для отапливания небольших помещений. Она прекрасно обогревает как туристические палатки, так и маленькие домики.

Технология изготовления:

1. Рассчитывается объем отапливаемого помещения. Для комнаты размером 3х3 м понадобится ящик 30х30х45 см.
2. При наличии небольшой печи можно использовать дно огнетушителя. Для габаритного же устройства подойдет 200-литровая емкость. Эти изделия предназначены для обогрева теплушки.
3. Для солярки необходимо использовать медицинскую горелку объемом 2 л. Ее резиновый шланг соединяется с медной трубкой маленького диаметра и длиной 1 м. Она сгибается под углом 90 градусов.
4. Шланг требуется сложить пополам. Это место закрепляется струбциной для фиксации деталей печи. Винт монтируется таким образом, чтобы происходило медленное капание жидкости.
5. Фитиль заменяет ветошь, которая пропитывается топливом.
6. Проводится монтаж дверцы.
7. В центре корпуса на некотором расстоянии от трубы сверлится отверстие, диаметр которого соответствует размеру медного изделия.
8. Поджигается ветошь, капли топлива постоянно ее смачивают. Чудо-печь на солярке начинает работать.
9. Для получения возможности готовить пищу трубка устанавливается сбоку.

Дизельные горелки для котлов их функции

Дизельная горелка – это одна из основных частей агрегата для отопления, без нее котел попросту не будет работать. Это специальный прибор, с помощью которого происходит процесс сжигания топлива. Ее предназначение состоит в том, чтобы подготовить топливо, т.е. смешать его с кислородом. Только после этого смесь может использоваться в камере сгорания. Как правило, такое оборудование работает на солярке или мазуте, редко – на масле.

Данное оборудование обладает такими преимуществами:

• Мощность большого диапазона;
• Экономный расход топлива ;
• Высокие показатели КПД;
• Возможность автоматизации устройства.

В сравнении с газовыми «братьями», у дизельных есть один минус – это высокая цена на дизель-топливо. Но тут возможен и более дешевый вариант – использование отработанного масла для его работы.

Печь на солярке для гаража

Печь капельница актуальна для подвалов, маленьких помещений, дачного домика, гаража, теплицы, где отсутствует отопление и электричество.

Построить печь своими руками – достаточно доступное и не затратное занятие. О том, как сделать печь капельницу на солярке самостоятельно, пойдёт речь в нашей статье.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;

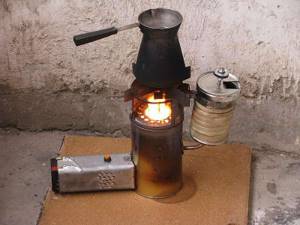

• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

Основные инструменты, которые пригодятся для работы – это сварочный аппарат, дрель и струбцина.

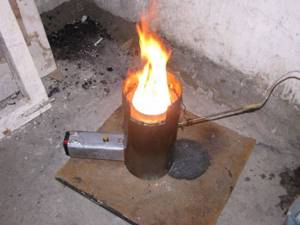

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

Принцип работы устройства

В нижнем резервуаре топливо закипает спустя пять минут работы. Пары масла поступают в следующий отсек, который называется горелка. Там, для лучшего сгорания, пар обогащается кислородом.

Принцип капельной подачи отработки в чашу (для увеличения нажмите на картинку)

Затем, продукты сгорания поступают в верхний отсек, а оттуда в дымоход. Наиболее высокая температура в верхнем модуле капельной печи.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

Печка капельница на отработанном масле

Одним из видов дешевого топлива является отработанное масло. Печка может нагреться до 800-900 °С. На выходном отверстии температура будет 90 °С.

Залить порцию масла и добавить 50-100 г вещества для разжигания (спецжидкость, печное топливо, керосин или дизельное топливо). Это нужно для быстрого розжига печи. Подождать пока процесс горения стабилизируется. Затем можно залить следующую порцию.

Если есть пролитое масло, его нужно сразу же удалить. Горение происходит внутри трубы. Это безопасный процесс. Расход топлива от 0,5 до 1,5 литра в час. Когда печка разгорится, можно подогревать воду.

Печка капельница на отработанном масле

Рекомендованные к использованию: соляровое масло, мазут, отработанное масло, печное топливо. Нельзя применять – бензин, ацетон или другие растворители. Следует избегать попадания воды в топливо.

В специальной литературе есть большое количество подробных инструкций о том, как сделать печь капельницу своими руками. Каждая из таких конструкций уникальна, имеет свои преимущества и недостатки. Можно воспользоваться и магазинным вариантом печки, но доработать его по своему усмотрению.

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Чертежи капельных котлов на солярке для водяного и воздушного отопления

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Чертеж распылительной головки эжекционной горелки для жидкого топлива

Варианты самодельных конструкций

Агрегаты, которые нам предлагают в магазинах, рассчитаны на усредненные условия работы. Самодельное устройство хорошо тем, что хозяин гаража, зная свои собственные потребности, может сделать печь, идеально отвечающую предполагаемым условиям эксплуатации. Она будет и эффективнее, и экономнее.

Конструкция #1 — печь из газового баллона

Использованный газовый (углеродный или кислородный) баллон может послужить основной для изготовления печи. Топливо будет поступать самотеком, а принудительная подача воздуха при такой конструкции не нужна. Нагревание баллона до пожароопасных температур нужно предотвратить, установив высоту контура устройства соответственно высоте источника горения, находящегося внутри.

На этой схеме достаточно подробно и с размерами в сантиметрах показана конструкция печки на солярке с использованием бывшего в употреблении газового баллона

Поскольку печь на солярке мы будем делать своими руками, необходимо заранее подготовить весь материал. Нам понадобятся:

• 50-литровый бесшовный баллон со стенками до 1,5 см;
• трубы для изготовления дымохода (длина – от 4 м, толщина стенок до 2 мм, внутренний диаметр от 10 см);
• топливный резервуар на 8-15 литров;
• трубы для горелки из меди;
• стальные уголки 20см;
• болгарка и напильник;
• электроды и сварочный аппарат;
• уровень и рулетка;
• свёрла и дрель.

Обратите внимание на толщину стенок баллона. Нам нужно, чтобы образовывались горючие пары топлива. Если стенки будут толще, необходимой для кипения температуры не достигнуть.

На улице следует слить из баллона конденсат, промыть ёмкость пару раз водой, чтобы в ней не осталось одоранта. Затем её заливают водой до верха и закапывают в землю для устойчивости. Болгаркой срезаем верхнюю часть баллона с вентилем.

Примерно так выглядит готовая конструкция из старого баллона. Нужно сказать, что печка такого объёма достаточно быстро может нагреть довольно большое помещение

Первый же прорез вызовет истечение воды. Подождите, пока она стечет, и продолжайте отделение верхней части от низа. Нижняя часть станет камерой, а верхняя – крышкой. Используя сварку, к нижней части ёмкости привариваем ножки из стальных уголков. Ставим баллон на ножки. Теперь собирать конструкцию можно в соответствии с приведенным рисунком, где все необходимые размеры указаны в сантиметрах.

Этот баллон расположили горизонтально, применив довольно остроумное решение, при котором ножки устройства, например, одновременно выполняют роль воздуховодов, а подача топлива регулируется с помощью вентиля

Следует обратить внимание на тот факт, что дымоход должен быть вертикальным без углов и наклонов. Длина самой дымоходной трубы не должна быть менее 4 метров. В эту конструкцию можно заливать и отработку, но только после предварительной её очистки. Если масло будет неочищенным, в нем могут оказаться вода или спирт. Тогда при нагревании есть опасность взрыва и пожара, что в условиях гаража особенно критично!

Ещё одна печь из баллона. Хотя нефтепродукты дорожают, невзирая на скромные цены на нефть-сырец, использовать солярку в качестве топлива все-таки выгодно. Её высокая плотность способствует достижению нужного эффекта при незначительных расходах

Топливо наливается на 2/3 баллона. Зажженный лист бумаги кладут поверх солярки и крышку печки закрывают. Самовозгорание паров произойдет после повышения температуры. В работающую печь нельзя подливать горючее, использовать в этой модели бензин или керосин тоже нельзя.

Подробнее про данную печку читайте здесь.

Конструкция #2 — капельная печка

Если только гараж не используется зимой в качестве жилого помещения, то капельная конструкция будет отличным вариантом его обогрева. Изготавливается она довольно просто и быстро.

Берём обычную медицинскую грелку ёмкостью примерно 2 литра. К резиновому шлангу (около 2-х метров), который предусмотрен в грелке, присоединяют медную трубку (1-1,5 метра), изогнутую под прямым углом, то есть в форме буквы «Г». Сгибают резиновый шланг пополам. На место сгиба следует установить маленькую жестяную струбцину, оснащенную винтом. При помощи такой немудреной конструкции мы сможем регулировать подачу топлива из грелки. Оно должно капать. Грелку следует подвесить на стенку. Для этой цели у неё имеется специальная дырка.

Теперь нам нужна ветошь, которая служит фитилем и горит. Замечательно, если в хозяйстве имеется старый полосатый матрас. При помощи топора его можно разрубить на брикеты 20х10х4 см. Эти брикеты замечательно горят, но предварительно их следует смочить соляркой. В отсутствие матраса можно взять любое тряпьё, только придется с помощью проволоки превратить его во всё те же удобные брикеты и напитать соляркой. В большую печку под ветошь кладут красный кирпич, в маленькой он не нужен.

В качестве самой печки сгодится любая металлическая ёмкость. Для этих целей можно использовать половинку бочки б/у. Дверцу следует делать небольшой, лишь бы проходил брикет. Поскольку кустарно изготовленная дверь – сооружение щелястое, потребность в специальном поддувале отпадает сама собой. Трубу делают жестяную, похожую на самоварную, из нескольких колен. Дырка для трубы должна находиться подальше от дверцы.

В середине печки сверлится отверстие, соответствующее диаметру медной трубки. Его можно делать ближе к дверце, но дальше от трубы. Вхождение трубы сбоку, а не сверху позволяло сохранить плоскости для приготовления или разогревания пищи. Для этой печки не нужны дрова, матраса хватает на месяц или два. Жар можно оперативно регулировать. К недостаткам следует отнести «душистость» этой конструкции и её крайнюю пожароопасность.
