Устройство плоскошлифовального станка
Для конструирования шлифовального оборудования по обработке дерева вам понадобятся следующие комплектующие и подручные средства:
- Данный механизм формирует рабочая поверхность, на котором выполняется монтаж исполняющего органа. Стол может крепиться относительно столешницы в любом положении, зависимо от технологических потребностей.
- Станок снабжается приводом, предназначение которого – это перемещать рабочий стол в требуемом направлении.
- Над данным столиком располагается рабочая лента. Ее местоположение определяется за счет винтового механизма.
- Процесс шлифовки выполняется при помощи поперечного перемещения стола и возможности продольного перемещения утюжка.
- Лента движется посредством электрического двигателя.
- Также станок комплектуется пылеприемником, куда транспортируются отходы, образованные после шлифования.
При задании технических характеристик шлифованию, нужно исходить из свойств обрабатываемого материала и его шероховатости. Таким образом, корректируются следующие параметры:
- скорость;
- «грубость» рабочей шкурки;
- сила, с которой поверхность обрабатываемой детали или полуфабриката должна прижиматься к шкурке.
Выбор относительно зернистости шкурки делается исходя из необходимого конечного результата. Сила, применяемая для прилегания ленты, и скорость выступают в роли основополагающих показателей. В случае если лента будет прижата недостаточно, а скорость процесса шлифования будет значительной, то существует вероятность фрагментальной (неполной) обработки.
Имеется в виду, что определенные площади не будут подданы обработке. Если смоделировать обратную ситуацию, при значительном давлении и слабой подаче полуфабрикат, скорее всего, почернеет.
Самодельный плоскошлифовальный станок по металлу
Шлифование поверхностей металлических изделий можно делать несколькими способами. Ручной метод не дает должной точности и однородности обработки. Заводские модели оборудования имеют достаточно высокую стоимость. Поэтому в некоторых случаях будет целесообразно сделать плоскошлифовальный станок собственными руками.
Принцип работы плоскошлифовальных станков
Ленточный плоскошлифовальный станок
Главным отличием этого типа оборудования от электрического наждака является степень обработки заготовки. Оно предназначено не только для заточки режущих частей, но и для снятия определенного слоя материала.
Конструктивно станок состоит из силового агрегата (электродвигателя), который располагается в основном корпусе. С помощью передаточных механизмов (ременная или шестеренчатая) происходит вращение заточного вала. Для фиксации заготовки предусмотрена станина, которая чаще всего соединяется с корпусом агрегата.
В зависимости от конструкции обрабатывающие агрегаты по металлу могут быть следующих типов:
- расположение шпинделя – вертикальное или горизонтальное. Это влияет на методику обработки детали;
- точность удаления металлического слоя. Это зависит от настроек оборудования. Для заводских моделей она составляет десятые доли микрон. В самодельных установках добиться таких результатов проблематично;
- движущийся элемент. Для обработки больших заготовок может изменяться положение шлифовальной части или самой детали В последнем случае необходим движущийся столик.
Одним из различий является тип применяемого наждака. Для этих целей могут использоваться шлифовальные круги или абразивная лента. В последнем случае в конструкции необходимо предусмотреть наличие двух валов с различным диаметром. Это увеличит общую площадь обработки.
Для изготовления плоскошлифовального станка своими руками применяют схемы с ручной настройкой параметров. Несмотря на относительно большие погрешности они отличаются простотой реализации для работы по металлу и дереву.
Изготовление станка своими руками
Общий вид самодельного плоскошлифовального станка
Основным компонентом оборудования является силовой агрегат. Для этого лучше всего использовать асинхронный электродвигатель. Количество оборотов должно составлять от 800 до 2000. Но все зависит от параметров обрабатываемого изделия.
проблема заключается в отсутствии каких-либо схем для изготовления станка своими руками. Специалисты рекомендуют исходить из характеристик материалов изготовления, которые есть под рукой. Оптимальная бытовая модель предназначена для обработки небольших стальных изделий. Для этого используется абразивная лента.
Рекомендации по изготовлению комплектующих своими руками:
- основной вал. Его можно сделать из дерева, обычно диаметр составляет 25-30 см;
- натяжной механизм. Устанавливается на корпусе электродвигателя. Предназначен для натяжения ленты, должен иметь регулировку по вертикали;
- рабочий стол. Важнейший компонент, который должен иметь плоскошлифовальный станок. Так как изменить расположение вала двигателя проблематично — степень воздействия абразива на заготовку можно корректировать путем поднятия или опускания рабочего стола.
В состав последнего компонента должна входить стальная пластина и ровная часть. Изменение ее положения осуществляется за счет регулируемых ножек. Это оптимальный вариант для самодельной конструкции.
Для увеличения площади обработки можно установить систему валов. Но нужно учитывать, что при этом габариты всего агрегата станут больше.
В целях безопасности необходимо установить защитный щиток. Он изготавливается из оргстекла и крепится с помощью обычной петли. Для обеспечения устойчивости в качестве основы можно использовать стальную плиту. На нее фиксируется электродвигатель и рабочий стол. Также рекомендуется установить кнопку включения/выключения в удобном месте для работающего.
Для обработки деталей из твердосплавных сортов стали вместо абразивной ленты можно использовать корундовые круги. Они устанавливаются на вал двигателя, порядок шлифования остается тот же.
В видеоматериале можно ознакомиться как изготавливался тарельчатый плоскошлифовальный станок своими руками:
Плоскошлифовальные станки по металлу
Плоскошлифовальные станки предназначаются для придания металлу, деревянным заготовкам, срезам пластиковых труб необходимой гладкости, снятия заусенцев, окалин и прочих дефектов, которые неизбежно появляются при резке, пайке, сварке и других видах механической и термической обработке. Точность профессиональных (с ручной отладкой и ЧПУ) составляет 0,16 микрон. Плоскошлифовальный станок своими руками собранный из подручных материалов имеет большую погрешность, больше требуется и времени, чем на аналогичную обработку на станке с ЧПУ.
Беря в расчёт, что в домашних условиях обработка металлических деталей весом в полтонны врятли понадобится, то и вес самого станка будет значительно ниже.
Чаще в домашних и автомобильных мастерских обработка проводится вручную, а не с установкой детали на столе, что объясняется малым весом деталей. Точность плоскошлифовальных станков, где требующая обработки деталь удерживается навесу, напрямую зависит от верности руки мастера.
Качество шлифовки далеко от уровня, что даёт плоскошлифовальный станок с ЧПУ, но это и не требуется при обработке деталей бытового назначения.
Самостоятельное изготовление шлифовального станка
Самый распространённый самодельный шлифовальный станок – гриндер. Схема его сборки проста:
- двигатель;
- станина из толстых металлических уголков;
- 4 ролика;
- наждачная лента;
- 2 пружины.
Схема гриндера проста, но для постоянного использования он не очень удобен. Часто требуется ремонт ленты, которая может растягиваться. Именно для регулировки натяжения ленты на станине вертикально устанавливаются пружины, длина которых регулируется ручкой.
Сама ручка служит планкой для подъёма одного ролика. Благодаря такому устройству и ригелям замена ленты производится реже. Ремонт роликам, сделанныем из прочной стали или титана, не требуется. Втулки роликов крепятся к станине прочными болтами до состояния полной неподвижности.
Вращающаяся часть ролика выполняется по принципу подшипника.
Небольшой ленточный гриндер подходит для обработки металла и деревянных изделий. При необходимости использования станка для материалов разной плотности, особое внимание необходимо уделить подбору двигателя по мощности. Для работ по дереву мотор стиральной машинки вполне подходит.
Обработка металла при выборе этого типа агрегата может привести к недостаточности оборотов. Шлифовка и заточка домашнего инструмента на таком станке возможна. Если работа требует тщательной подгонки, то нужен профессиональный, собранный в заводских условиях, агрегат.
Большую точность дают плоскошлифовальные станки не ручной сборки, а заводского производства.
Кроме массивных станков ручного управления и с ЧПУ выпускаются производителями заводского и мини версии для установки в ремонтных мастерских, гаражах. Их схемы не так сложны, да и работы по изготовлению бытовых металлических элементов не требуют сложного оснащения.
Хотя, для изготовления металлических украшений интерьеров и в домашней мастерской может потребоваться станок с ЧПУ. Устройство плоскошлифовального станка, имеющего определённую точность, в обязательном порядке должно иметь жёсткое крепление обрабатываемого металла.
Принцип работы
Главное отличие этого вида механизма от наждаков – уровень обрабатывания заготовок. Оно сгодится не лишь для затачивания режущих приспособлений, но и для уборки ненужных слоев материала.
Физически станок комплектуется силовым механизмом (электродвигателем). За счет передаточных элементов (ременной или зубчатой передач) вращается заточный вал. Для надежного фиксирования заготовок предусматривается основа, зачастую присоединяемая к корпусу механизма.
Зависимо от конструктивных особенностей, обрабатывающие механизмы могут быть таких видов:
- положение рабочего органа – вертикальный или горизонтальный шпиндель. Это напрямую отражается на методике обработки;
- точность при удалении ненужных слоев. Для производственных модификаций это десятые части микрона. В самодельных машинах получить такие параметры очень сложно;
- передвижной орган. Для обрабатывания габаритных деталей может меняться расположение шлифовального элемента или непосредственно детали. Во втором случае появляется необходимость в комплектации движущимся столиком.
Для изготовления плоскошлифовальной машины собственными руками применяются приемы с ручными настройками. Невзирая на достаточно значительные погрешности, их отличает простота исполнения.
Виды и особенности
К рассмотрению предлагается три модификации, наиболее применимые для домашних нужд.
Плоскошлифовальная машина JET 16-32 Plus. Эта машина имеет превосходные технические параметры, которых более чем достаточно в домашнем обиходе и для мелких ремонтных работ. Точность обработки поверхности детали «начисто» может достигать 10-х долей микрона.
Станок потребляет мощность на уровне 2 киловатт, что также является приемлемым для домашних условий работы, ведь не каждая электросеть сможет обеспечить работу 10…15-киловаттного агрегата. Незначительные габариты и масса (61 кг). Характеристики выполнения основной работы следующие:
Плоскошлифовальная машина PROMA РВР-400А. Это уже уровень профессионального оснащения, укомплектован ЧПУ. Есть рабочая поверхность, которая предназначена под достаточно значительную нагрузку (350…380 кг), позволит обработать крупногабаритные полуфабрикаты. Мощность такой машины составляет 10 кВт. Имеет следующие рабочие параметры:
- 1100 мм – максимально возможная продольная подача;
- 240 мм – возможности осуществления поперечной подачи;
- 550 мм – максимальный подъем «рабочего органа» над станиной.
Этот экземпляр приведен более в качестве примера, ведь оборудование с весом почти 4 тонны необходим в условиях производства, а не в домашней мастерской.
Плоскошлифовальный механизм ЛШ-322. Изготовитель этого оборудования презентует его в качестве машины для небольших ремонтных помещений. Как раз то, что нам необходимо. Станок имеет незначительные габариты – 1050×1000×1800 мм, масса в 700 килограмм. Значительно компактней предшествующего образца.
Имеет прекрасные характеристики относительно точности обработки – предельные отклонения составляют в районе 3…5 микрон, а шероховатость – 0,16 мкм. Все-таки для домашних нужд данный механизм является дорогим (его цена составляет около 15000 долларов), а также массивным.
Видео: самодельный станок по шлифовке поверхностей.
Универсальный наклонный столик для точильного станка своими руками
Здравствуйте, уважаемые читатели и самоделкины! Многие из Вас часто используют точильный станок, и прекрасно знают, как важно выдерживать необходимый угол заточки. Выполнять даже заточку лезвия ножа не очень комфортно, держа его на весу. В данной статье, автор YouTube канала «DENDEN TV» расскажет Вам, как можно изготовить специальный столик с регулируемым углом и высотой.
Эта самоделка очень проста в изготовлении, и не потребует сложных станков, либо сварочных работ.
Материалы. — Листовая фанера — Стальная шпилька, шайбы, барашковые гайки M8, саморезы по дереву — Стопорные гайки М8 — Клей ПВА, аэрозольная краска, льняное масло — Наждачная бумага.
Инструменты, использованные автором. — Мини-сверлильный станок — Сверло-пила пазовое — Столярные станочные тиски — Шуруповерт, биты — Сверло с зенковкой — Болгарка, отрезной диск — Ленточный шлифовальный станок — Орбитальная шлифовальная машинка — Струбцины — Циркулярная пила, каретка, толкатель — Ленточная пила — Тиски, рашпиль — Угольник, линейка, карандаш. Процесс изготовления. Итак, основным материалом для этой приставки послужит фанера. Первым делом мастер вырезает блок размерами 100Х45Х45 мм. Он послужит основанием для всей конструкции.
Далее вырезается прямоугольная заготовка для платформы размерами 100Х80 мм. Для нее мастер использует листовую фанеру толщиной 20 мм.

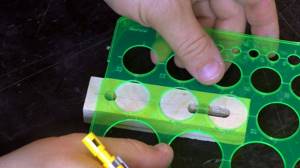

Также вырезаются две детали для шарнирного соединения. В них высверливаются отверстия для крепления платформы, а также основания. Причем нижние отверстия имеют овальную форму. Для удобства работы мастер использует самодельные станочные тиски. Их Вы можете изготовить самостоятельно, ознакомившись со следующей статьей.
Края отверстия выравниваются рашпилем, и поверхности заготовок шлифуются на наждачной бумаге вручную.

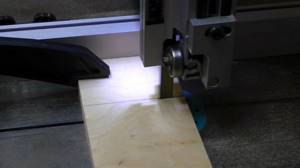

Оба торца этих деталей закругляются при помощи ленточной пилы.
В блоке основания высверливается сквозное отверстие диаметром 8 мм.
Все поверхности деталей шлифуются на ленточной машинке.
Теперь в платформе сверлится отверстие для шпильки.
Все детали окрашиваются аэрозольной краской.
Итак, все детали готовы, и первыми присоединяются шарниры к основанию. С одной стороны шпильки устанавливается стопорная гайка, а с другой — барашковая. Под гайки подкладываются шайбы.

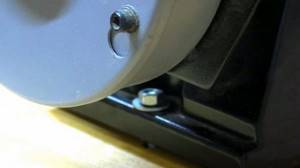

В качестве основания для станка мастер решил использовать большой лист фанеры. Обе поверхности шлифуются орбитальной машинкой, также слегка закругляются грани.
Разметив контуры станка, автор высверливает отверстия для креплений. После этого платформа покрывается слоем льняного масла. Это поможет защитить древесину от воздействия влаги.
С нижней части платформы высверливаются пилотные отверстия при помощи сверла с зенковкой. Затем основание приставки прикручивается саморезами.
Благодарю автора за простое, но полезное приспособление для точильного станка!
Всем хорошего настроения, крепкого здоровья, и интересных идей!
Авторское видео можно найти здесь.
