Что такое рейсмус – станок или приспособление для разметки

Штангенрейсмас [ править | править код ]

Штангенрейсмас

(штангенрейсмус) используется для измерения высот и разметки изделий, установленных на плите [1] . Штангенрейсмас состоит из штанги, жестко связанной с основанием. По штанге перемещается рамка с нониусом, как у штангенциркуля. Рамка имеет кронштейн, на котором закреплена измерительная или разметочная ножка.

В наборе инструментов любого плотника или слесаря обязательно должен быть рейсмус. Его функция позволяет корректно фиксировать размерные показатели, прокладывать точные проекции и определять правильность положения тех или иных объектов или конструкций в строительстве и монтаже. Однако вопрос о том, что такое рейсмус, предполагает неоднозначный ответ. С одной стороны, это может быть незатейливый деревянный прибор с двумя-тремя компонентами, а с другой – полноценный обрабатывающий станок, в котором функция рейсмуса предусмотрена в качестве вспомогательной.

В чем заключается функция рейсмуса?

Обычно рейсмус приобретается для работы с древесиной. Как уже отмечалось, классическое устройство позволяет фиксировать геометрические параметры заготовки, производить замеры, переносить данные с чертежей на реальные материалы и т.д. Однако полноценный рейсмус по дереву в виде станка обладает более широкими возможностями. Если ручные модели применяются только для разметки, то настольное оборудование на месте реализует и обрабатывающие действия. Но и здесь есть своя специфика. Коррекция заготовок по форме и размерам производится по типу фуговальных машин или рубанков. То есть это именно корректирующая машина, по функционалу близкая к шлифовальным станкам. Такие агрегаты применяются и в профессиональных целях на мебельных фабриках, и в быту при строительстве небольших объектов или конструкций с применением древесного материала.

Где применяется рейсмусовый станок?

Без рейсмусовых и фуговальных работ не происходит практически ни одной стройки, и совсем не важно, занимаетесь вы постромкой дома или подсобного помещения. Такое устройство, как рейсмусовый станок, позволяет обрезать брусок или доску до нужной длины и габарита среза, а также выровнять ее. Благодаря данному виду оборудования, древесный материал получается прямым и одинаковым, что необходимо для таких работ, как строительство стен деревянного дома или настил полов.


Рейсмусовый станок, позволяет обрезать брусок или доску до нужной длины и габарита среза, а также выровнять ее

Конструкция обычного рейсмуса

Простейшая модель такого типа формируется тремя компонентами – базовой несущей стойкой с размерной шкалой, зажимом или ухватывающим приспособлением и небольшим устройством для нанесения разметки. Характерной чертой бюджетных домашних рейсмусов является материал изготовления – это модели, выполненные из той же древесины, но твердой породы. По конструкции готовый прибор представляет собой колодку, в которой имеется прямоугольное отверстие. Используя перемещение функциональных элементов в виде реек, пользователь может выполнять динамическую разметку. Для понимания, что такое рейсмус в традиционном исполнении, следует учитывать и значимость чертежных компонентов – штырей. Их может быть несколько. Например, двойная конфигурация разметки позволяет выполнять разметку, сформированную параллельно идущими линиями.

Читать также: Как сделать направляющие для станка

Назначение рейсмуса

Для того чтобы понять важность наличия рейсмуса в мастерской, достаточно взглянуть на любое столярное изделие: стол, стул, шкаф, кровать … Все они состоят из досочек или брусков, имеющих по всей своей длине одинаковую толщину и грани, строго параллельные друг-другу. Параллельность граней и постоянная толщина придают изделию совершенный вид, который радует глаз, демонстрируя аккуратность и мастерство мастера. Такую работу невозможно сделать, не имея рейсмуса.

  • Рейсмусом называют инструмент, служащий для нанесения на деталь линий на заданном расстоянии.
  • Также рейсмусом в обиходе называют деревообрабатывающее оборудование, предназначенное для простругивания заготовок в размер по заданной толщине.

Если в разговоре есть опасение, что собеседник не поймет, о каком из типов рейсмусов идет речь, то инструмент для нанесения разметки называют разметочным рейсмусом, а деревообрабатывающее оборудование – рейсмусовым станком.

Слово «рейсмус» пришло в русский язык из южнонемецкого. В современном немецком языке этот инструмент называют «штрайхмас», то есть прибор для нанесения штрихов. Также немецкие столяры используют и слово «райсмас». В русском языке часто встречается «полунемецкое» произношение названия инструмента: «рейсмас».

Особенности станков с рейсмусами

Кардинально отличаются от обычных рейсмусов станковые модели. Они предназначены для механической обработки древесного материала посредством ножей. Как правило, станок деревообрабатывающий многофункциональный бытовой с рейсмусом состоит из станины, рабочей площадки и упомянутых ножевых элементов. Роль оператора в процессе эксплуатации может быть разной. В бюджетных моделях, где не предусматриваются автоматические системы, он сам подает заготовку и ее же принимает с другой стороны рабочей поверхности. Но есть и автоматические модели, которые могут выполнять и серийную обработку без контроля со стороны оператора.

Важно учитывать отличия такого рода станков от фуговальных агрегатов. Здесь вновь стоит обратиться к вопросу о том, что такое рейсмус станкового типа. Это машина, которая за счет ножей выполняет шлифовальные или строгальные операции. В свою очередь, фуговальные станки могут иметь ту же конструкцию, но благодаря большему количеству ножей (минимум три) они реализуют глубокий съем лишней массы с поверхности заготовки.

Сфера применения

На всех деревообрабатывающих предприятиях присутствует такая техника. Она помогает решать следующие задачи:

  1. Выравнивать толщину заготовок.
  2. Точно вырезать щиты и доски, предназначенные для отделки полов и стен.
  3. Делать деревянную поверхность идеально гладкой.
  4. Выполнять плоскостную обработку.

Прежде, чем приступать к работе на рейсмусовом станке, необходимо провести тщательную наладку. На что обратить особое внимание:

  1. Станок на рабочем столе устанавливается четко и правильно, без перекосов.
  2. Не допускать низкого размещения рифленого валика.
  3. Отрегулировать давление задней нажимной колодки на обрабатываемую поверхность.
  4. Сделать так, чтобы не было очень высокого давления на нижние валики, благодаря которым осуществляется подача древесины выше уровня стола.
  5. Проконтролировать функционирование эксгаустера. Его неисправность может привести к тому, что стружка окажется в заднем главном валике.
  6. Посмотреть на установку накидного козырька.

Советы по эксплуатации прибора

Главное в процессе установки – обеспечить стабильное положение конструкции. При этом станок может быть напольным и настольным. В обоих случаях надежная фиксация машины на поверхности обеспечит получение точного результата. Желательно использовать специальные крепежи, которые обездвижат рейсмус. Инструкция к настольным моделям, к примеру, рекомендует фиксировать агрегат посредством 4 комплектных болтов к верстаку или устойчивой рабочей платформе. Работа начинается после того, как барабан, оснащенный лезвиями, наберет должную скорость. Далее можно устанавливать заготовку на поверхность стола заподлицо. В процессе строгания тяжелых и длинных объектов следует немного приподнимать крайние части заготовки с двух сторон резки. Это позволит исключить выдалбливание или отрезание лишних частей.

Устройство и принцип работы рейсмусового станка

Устройство рейсмусового станка состоит из следующих механизмов:

  1. Ножевой вал. Этот элемент располагается на электродвигателе рейсмуса. На нем закрепляются режущие ножи в форме спиралей, отличающиеся низким уровнем шума.
  2. Рабочий стол. Он представляет собой горизонтальную поверхность, предназначенную для формирования глубины реза. Этот элемент станка изготавливается из древесины и тщательно шлифуется. Длина рабочего стола составляет 0,1 м.
  3. Станина – чугунное основание, на котором крепятся рабочий стол и ножевые валы. Этот механизм обеспечивает устойчивость станка. Станина изготавливается из чугуна и соединяется с рабочим столом при помощи струбцин – инструментов для фиксации деталей.
  4. Привод. Этот механизм состоит из электромотора, шкива, ремней и приводных цепей. Приводы мощных станков оснащаются двумяэлектродвигателями.
  5. Винтовое приспособление. Оно предназначена для определения калибра строгального инструмента. С его помощью можно выставить толщину резки.
  6. Валики. Они являются частью подающего механизма станка и разделены на 2 пары. Первая пара размещена над траекторией движения доски. Вторая пара расположена параллельно первой. Валики запускаются от электромотора.
  7. Система отсоса. Она предназначена для удаления опилок и мельчайшей древесной пыли, образующейся во время строгания брусков. В качестве системы отсоса также можно использовать пылесос.
  8. Верхний узел. Состоит из заднего и переднего вальцов. Этот механизм улучшает сцепление с обрабатываемой заготовки. Он позволяет контролировать направление движения бруска. Задний вал верхнего узла обладает рифленой поверхностью. Передний вал имеет ровные стороны.
  9. Нижний узел. Используется для подачи заготовки на рабочий стол.
  10. Прижимной узел. Необходим для поддержания оптимальной температуры доски в процессе строгания. Он состоит из пружинных механизмов и когтевых захватов.
  11. Направляющие салазки. Предназначена для перемещения станка и его основных узлов в нескольких направлениях.

Принцип работы рейсмусового станка заключается в обработке дерева с применением способа плоского строгания. Обрабатываемые бруски устанавливаются под режущими ножами и фиксируется на рабочем столе. Посредством воздействия ножевых лезвий на поверхность дерева осуществляется калибровка заготовок. В результате деталь приобретает нужную форму.

Современные модели станков оснащаются автоматической системой подачи заготовки. Она представлена роликами, прижимающих бруски к вращающемуся валу.

При наличии механизмов автоматической подачи можно настроить скорость протягивания и угол наклона деревянных изделий. Это позволяет улучшить качество обработки деталей с непараллельными гранями. С помощью этих механизмов можно пиломатериалы шириной до 1 м. Глубина пропила составляет в среднем 155 мм. Рейсмусовые станки с автоматическими механизмами отличаются прочностью и высоким уровнем производительности.

Производители рейсмусов

В той или иной модификации рейсмусы присутствуют в ассортименте практически всех крупных изготовителей строительного инструмента и оборудования. В частности настольный рейсмус для работы с небольшими объемами предлагают компании Makita и Dewalt. Это надежная техника, которая отличается долговечностью, эксплуатационной гибкостью и высокой эффективностью в плане обработки.

Интересные варианты предлагают и отечественные производители. Например, модель «Энкор Корвет-21» вполне подойдет для небольшой мастерской, занимающейся обработкой пиломатериала. Если требуется рейсмус универсальный для широкого спектра типовых операций, то можно обратиться к линейке «Калибр». Под этой маркой выпускаются также доступные по цене и выносливые в работе модели.

Как выбрать рейсмусовый станок?

Прежде всего, учитываются технико-эксплуатационные характеристики. Например, по глубине пропила можно понять, какой пласт с поверхности сможет снять станок за один проход. Эта величина варьируется в среднем от 1 до 3 мм. Не менее важна и ширина пропила, от которой в принципе зависит способность машины обслуживать заготовки того или иного формата. Бытовые модели обычно работают с шириной в диапазоне 300-330 мм. Зачастую важна и мощность. Она определит, какой производительностью располагает станок деревообрабатывающий многофункциональный бытовой с рейсмусом в конкретном исполнении. Данный показатель может составлять и 1,5 кВт, и 2 кВт. Модели, близкие к первому значению, подойдут для частных нужд, а станки мощностью более 2 кВт относятся к промышленному сегменту.

Описание инструмента

Рейсмусы — это станки для обработки древесины, которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Преимущества самодельных станков

Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.

К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:

  • Простота устройства рейсмусового станка по дереву.
  • Функциональность и универсальность использования.
  • Доступная стоимость используемых компонентов.
  • Возможность последующей модернизаций.
  • Надежность и ремонтопригодность техники.

Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.

Какие бывают

Если человеку приходится сталкиваться с деревом, то при существенном его количестве возникает вопрос, как быстро и качественно настругать доски. Можно сделать это вручную, но достаточно долго и слишком тяжело. Ускорить и облегчить процесс помогут специальные агрегаты с ножевыми валами, куда заготовки подаются автоматически.

Что это такое, и какие варианты выпускаются? Лучшие производители насытили рынок разнообразной продукцией, представляя на всеобщее обозрение различные виды станков. Их отличительные особенности можно просмотреть в сравнительной таблице:

Тип рейсмусаОписание
ОдносторонниеОтносятся к категории бытовых. Строгают одну сторону заготовки. Используются для дома. Популярных моделей много.
ДвухсторонниеСчитаются профессиональными. Обрабатывают как нижнюю, так и верхнюю поверхность. Имеют большую мощность и значительную скорость.
Трех-, четырех и многосторонниеПромышленные варианты, обрабатывающие древесину с двух сторон. Используются для придания деталям правильной геометрической формы, обеспечивают граням необходимую текстуру. Отличаются значительными параметрами, весом и сложностью в эксплуатации. Основное достоинство – производительность.

Классификация по конструкции

Устройства для обработки древесины бывают:

  1. Мобильными. Отличаются малым весом, незначительными размерами, как правило, устанавливаются сверху рабочего верстака и обрабатывают мелкие детали в домашних условиях.
  2. Стационарными. Больше и тяжелее своих собратьев. Используются для обработки крупных заготовок.

Вне зависимости от популярности модели и ее структуры, устройства оснащены автоматической подачей. Имеющаяся система роликов прижимает древесину к валу и «транспортирует» ее до того момента, пока она не окажется на рабочей поверхности.

Агрегаты обладают такими показателями:

  • мощность варьируется от 1,5 до 8 кВт;
  • максимальная ширина строгания – 38 см;
  • глубина – 3 мм.

Модели отличаются не только функционалом, но и частотой вращения вала, энергопотреблением, количеством ножей, характеристиками, средней ценой и так далее.

Различие по функционалу

Чтобы не совершить ошибки при выборе, нужно владеть информацией, какие станки выпускают производители и какими функциями они наделены. Рассмотрим основные варианты:

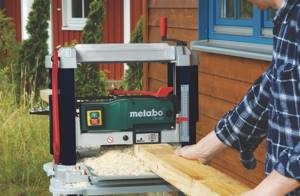

  1. Бытовые. Основная характеристика: компактные, весят немного, можно установить в небольшом помещении. Обладают малой и средней мощностью. По цене недорогие. Используются для обработки незначительных заготовок и пропила на небольшую глубину (от 1 до 1,5 мм). В большинстве случаев подача осуществляется вручную. Не в состоянии осилить глубокое резание поверхностей. Работа с ними требует существенных физических усилий. Не применяются для работ с заготовками в промышленных масштабах.
  2. Промышленные. Самые хорошие модели обладают высокой скоростью и существенной мощностью, возможностью глубокого пропила. Занимает много свободного места в помещении. Присутствует функция автоматической подачи заготовок. Подключается к электросети в 380 В. Большая мощность предполагает наличие собственной системы охлаждения. Лезвия устанавливаются как с одной стороны, так и с двух сторон. Главные конструктивные элементы: двойная стойка, подвижной барабан, ножи. Присутствует возможность регулировки глубины пропила, благодаря присутствию блока управления.
  3. Строгально – рейсмусовые. Используются в том случае, если есть необходимость максимально точно выточить детали, изделия и другие аксессуары из дерева своими руками. В состоянии обеспечить идеально ровную поверхность, уменьшить толщину, используя продольный способ, устранить различные дефекты, как то занозы, срезы, выпуклости и другое. Некоторые производители предусматривают возможность возвратно – поступательных движений устройства. Какой фирмы лучше купить, зависит от предпочтений мастеров. Товар выпускается как зарубежными фирмами, так и отечественными компаниями. Ежегодно производятся новинки, возглавляющие рейтинг качественной продукции такого плана.
  4. Фуговально – рейсмусовые. Выполняют фрезеровку, обрабатывая базовую основу посредством ножевого вала, установленного под столом. Бывают двухсторонние и односторонние. Первый вариант используется чаще как для самостоятельной обработки дома, так и в промышленных условиях.

Изготовление рейсмуса своими руками

В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.

Необходимые материалы

Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.

Для выполнения рейсмуса потребуется следующее:

  • Электрорубанок.
  • Отвертки и ключи.
  • Линейка и уголок.
  • Шуруповёрт.
  • Приводные звездочки.
  • Велосипедная цепь.
  • Брусья и планки из дерева.
  • Лист фанеры толщиной 15 миллиметров.
  • Длинные резьбовые винты.

Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.

Необходимо использовать качественную древесину, которую дополнительно рекомендуется обработать пропитками от гниения.

Пошаговая инструкция

Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.

Необходимо будет выполнить следующую работу:

  • Лист фанеры толщиной 15 миллиметров обрезается прямоугольником с шириной в 400 миллиметров и длиной в 500 миллиметров.
  • В середине прямоугольника выполняют крепление-подставку, к которой в последующем будет крепиться электрорубанок. Подставка под рейсмус делается из куска фанеры и с тыльной стороны к основе крепится шурупами, что позволит гарантировать прочность и надёжность выполненного своими руками станка.
  • Выполняется платформа под электрорубанок. В платформе выполняют проём, который по своим размерам идентичен форме электрорубанка. Используемый электроприбор крепится к платформе шурупами и зажимами.
  • На основе платформы монтируется приводной механизм, который отвечает за подъем и опускание платформы с рейсмусом. В углах основы крепятся винты, имеющие крупную резьбу. В последующем на установленных винтах крепятся четыре звёздочки.
  • Из фанеры выполняются небольшие подставки, на которые устанавливается платформа с верхней частью рейсмуса. Подставки крепятся к платформе шурупами или аналогичным крепежом. Необходимо продумать грамотное расположение кабеля от электрорубанка, который должен находиться на небольшом удалении от рабочей пилы рейсмуса.
  • Фиксируют ручку, которая предназначается для регулировки расположение платформы. Проще всего зафиксировать ручку на длинный винт с крупной резьбой или закрепить её сразу несколькими саморезами.
  • На заключительном этапе работы устанавливается индикатор и мерная планка.
  • С помощью мерной планки можно будет измерить толщину обрабатываемых пиломатериалов. Её можно выполнить из небольшого куска пластмассовой или деревянной линейки. Индикатор можно сделать из указки или жестяной полоски.

Читать также: Сцепное устройство для мотоблока своими руками

Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.

В последующем можно модернизировать выполненную базовую конструкцию станка, добавив дополнительные инструменты, что расширяет функциональные возможности оборудования.

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

  • Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
  • Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

При соблюдении простейших мер безопасности работа на рейсмусе не будет представлять какой-либо сложности, а сам станок прослужит в течение многих лет. на самодельных станках можно будет выполнять качественную обработку древесины, сэкономив на приобретении промышленных фрезеров.

Рейсмусовый станок по дереву

Среди ближайших родственников рейсмусового станка можно назвать наиболее известные и популярные системы:

  • Строгальный станок по дереву, снимает верхнюю, наиболее грубую часть заготовки после распила бревна и бруса на мощных циркулярных пилах;
  • Фуговальный станок используется для предварительной получистовой обработки поверхности доски или плиты из дерева;
  • Шлифовальный станок применяется для чистового выведения под полировку дерева или обработку лаковыми политурами, восковыми мастиками.

Первые два типа станков отличаются лишь размерами рабочего стола, количеством режущих кромок, скоростью резания. Устройство станины, ножевого блока, привода и системы подачи заготовки из дерева во многом похожи. В шлифовальном станке вместо ножей используются шлифовальные барабаны и ленты.

К сведению! Между операциями шлифования и фугования дерева предполагается обработка заготовки рейсмусовым типом барабанного ножа.

При правильном подборе режимов качество обработки дерева на рейсмусовом станке получается достаточно высоким, что зачастую дает возможность отказаться от шлифования деревянной поверхности.

Во многих случаях, при работе с легкими и средними по плотности заготовками, операции фугования и чистовой резки выполняют на одном фуговально – рейсмусовом станке. Достаточно лишь последовательно перенастроить режим резанья и обороты вращения ножевого блока. Один станок фактически заменяет два.

Правила работы на фрезерах

Знание правил работы на рейсмусе позволит повысить качество обработки пиломатериалов, избавив домовладельца от каких-либо сложностей с эксплуатацией сделанного им инструмента.

Правила работы следующие:

  • Шпильку станка устанавливают в правильное положение.
  • В зависимости от размеров обрабатываемых деталей задают ход рейсмуса, для чего фиксируют направляющий брусок.
  • Станок слегка наклоняют, что открывает режущую часть шпильки, закладывают внутрь обрабатываемый пиломатериал, после чего инструмент натягивают на себя, это позволяет режущей головке снять тонкий слой древесины.
  • Раз за разом выполняют поступательные движения головкой рейсмуса, снимая слой древесины с обрабатываемых пиломатериалов, добиваясь их идеально ровной поверхности.

Правильно собранный рейсмусный фрезер на основе электрорубанка по функциональным возможностям, эффективности и производительности не будет уступать дорогому заводскому оборудованию. Потребуется лишь отыскать в интернете качественную схему изготовления рейсмуса и в последующем следовать чертежам, собирая электрический станок. Проще всего такой инструмент выполнить на основе электрического рубанка, который монтируется на фанерной основе. Простейшей рейсмус, изготовленный самостоятельно, будет отличаться функциональностью в использовании, гарантируя качественную обработку древесины.
