Я приветствую моего уважаемого читателя и предлагаю ему статью о том, как выполнить соединение металлопластиковых труб при монтаже инженерных систем в квартире или коттедже.
Направление развития современных технологий – выполнить любую работу быстрее, дешевле, легче. Самый наглядный пример тому – переход от использования тяжелых и нестойких к коррозии стальных труб к легким, нержавеющим и технологичным пластиковым и металлопластиковым.
Устройство инженерных систем в доме превратилось в занятие, доступное каждому. Сначала появились пластиковые трубы, затем придумали создавать композитные изделия – более прочные, армированные алюминиевой фольгой. Монтаж современного металлопластика уже не требует тяжелого оборудования, например сварочного аппарата, и особых навыков от монтажника.
Преимущества и недостатки данных труб
Металлопластиковые трубы состоят из полимера (термопласта) и каркаса из алюминиевой фольги или сетчатой стальной основы. Для инженерных систем зданий изделия с прочным сетчатым каркасом не применяются. Для бытовых инженерных систем используют в основном полиэтилен, полипропилен, сшитый полиэтилен (PEX), термостабильный полиэтилен (PE RT).
Армирование позволяет соединить пластичность полимеров с прочностью металла, в данном случае алюминия. Алюминиевая фольга имеет толщину от десятых долей миллиметра. Фольгу сваривают между собой ультразвуковой сваркой. Каркас заливают полимером. Для усиления сцепления между пластиком и фольгой применяют адгезив.
Металлопластиковые трубы позволяют объединить достоинства традиционных стальных труб и нержавеющих, но менее прочных пластиковых.
Особенности металлопластиковых трубных изделий

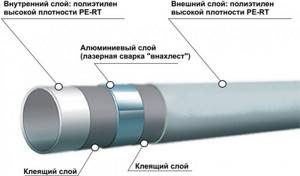

Металлопластиковые трубы имеют сложную структуру и соединяют в себе преимущества металла и пластика. Изделие состоит из пяти слоев:
- Внутренний и внешний слой – это сшитый или уплотненный полиэтилен. Органический материал, который не меняет своей структуры, физических свойств и сохраняет химическую пассивность при температуре до 95 градусов и давлении внутри до 10 атм.
- Внутренний слой – алюминиевая фольга. Этот легкий и гибкий металл придает металлопластиковой трубе особую прочность, «умение» держать изогнутую форму, препятствует проникновению атмосферного кислорода внутрь.
- Два слоя специального клея, которые скрепляют металл и прошитый полиэтилен.
Обратите внимание! Комбинированные трубы имеют соответствующую структуре маркировку: PEX-AL-PEX для сшитого полимера; PE RT-AL-PE RT для термостойкого материала. Она наносится на каждое изделие с внешней стороны.
Преимущества металлопластиковых труб
В отличие от стального, трубопровод получается:
- значительно дешевле;
- легче по весу;
- не лопаются на морозе, будучи заполнены теплоносителем;
- устойчивым к коррозии.
В отличие от пластиковых труб, металлопластиковые:
- остаются гибкими, но сохраняют приданную конфигурацию, что позволяет использовать меньше креплений и фитингов;
- способны выдерживать повышенные нагрузки;
- не требуют пайки при монтаже;
- имеют меньшее линейное расширение.
Рекомендуем ознакомиться: Фланцевый адаптер для соединения ПЭ труб
Обладая надежностью металлической трубы, металлопластиковые бытовые коммуникации имеют срок службы современного пластика.
Достоинства металлопластика
Самое большое преимущество армированных труб по сравнению со сталью – устойчивость к коррозии. Они меньше стоят по сравнению со стальными и тем более медными системами, монтаж дешевле и проще. Металлопластиковые системы устойчивы к агрессивным средам, вода в них не приобретает неприятного запаха или привкуса.
Срок службы при нормативных условиях эксплуатации составляет десятки лет, в коммуникациях холодной воды может достигать полувека (возможно, даже больше). Потенциальный срок службы систем из сшитого полиэтилена для холодной воды может достичь 100 лет (но пока не проверено, доживем – увидим).
Долговечность металлопластиковых коммуникаций зависит от рабочего давления и температуры – в системах горячего водоснабжения и отопления металлопластик служит меньше.
Армирование уменьшает проницаемость трубопроводов для газов, в частности, кислорода, – это удлиняет срок службы металлических деталей. Металлопластиковые изделия прочны, безвредны для человека, экологичны, не подвержены гниению.
Гладкая внутренняя поверхность обуславливает малое гидравлическое сопротивление металлопластиковых коммуникаций. На стенках трубопроводов не оседают отложения солей.
Термическое расширение – в 3-5 раз меньше, чем у пластика без армирования, его морозостойкость – до -55 °С. Термостойкость достаточна для использования в системах горячего водоснабжения и отопления (выдерживает длительное нагревание до +95 °С, кратковременно — до +110 °C).
Эстетичность позволяет не прятать коммуникации за экранами и кожухами, выпускаются цветные модификации материалов. Нет необходимости в антикоррозионной обработке, очистке, окраске. Трубопроводы легко моются, режутся и гнутся; соединение производят при помощи фитингов или диффузионной сварки (ПП).
Металлопластик обладает гибкостью и пластичностью, способностью сохранять изогнутую форму. Небольшой вес облегчает транспортировку, складирование, монтаж.
Недостатки:
У металлопластиковых труб имеются и минусы:
- Прочность металлопластиковых конструкций ниже, чем медных и стальных конструкций. Для инженерных коммуникаций в частном доме этот параметр не так важен, если речь не идет о прокладке наружных трубопроводов в тяжелых условиях.
- Полипропилен и полиэтилен нестойки к ультрафиолету.
- Меньшая огнестойкость по сравнению с металлическими коммуникациями.
- Гибкость металлопластиковых труб, армированных фольгой, меньше по сравнению с изделиями без армирования.
Способы соединения металлопластиковых труб
Фитинговое соединение (без сварки) производится двумя способами:
- Разъемным – при помощи компрессионных или цанговых соединителей.
- Неразъемным – при помощи пресс- или пуш-фитингов.
Компрессионные фитинги

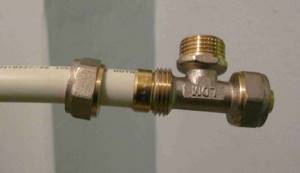

Самые простые – компрессионные, или обжимные фитинги. Состоят из корпуса с резьбой (цанги), обжимной наружной гайки, упорного кольца, резиновых манжет-уплотнений. Иногда на корпусе вместо резьбы устанавливают накидную гайку-американку.
По конструкции бывают прямые, угловые, тройники. Функционально бывают соединительные или переходные между пластиком и металлической запорной арматурой.
Компрессионный фитинг образует надежное соединение, но его хотя бы раз в году необходимо осматривать и подтягивать – соединение считается обслуживаемым. При необходимости соединение можно разобрать и собрать заново – это очень удобно для ремонта. Для систем теплого пола и для зашивки гипсокартоном компрессионные соединения не используют.
Пуш-фитинги
Современный фитинг, который закручивают без помощи инструментов. Образует неразборное, но не самое надежное соединение – труба в соединении проворачивается. Пуш-фитинг достаточно дорогой, и перед его использованием стоит подумать, стоит ли он таких трат.
Пресс-фитинги
Прессовые соединители состоят из корпуса с внутренним вкладышем, упорного кольца, наружной пресс-гильзы, уплотнительных манжет. При обжиме пресс-гильза плотно обжимает трубную заготовку и создает неразъемное и очень надежное соединение. Прессовое соединение допускается применять даже для систем теплого пола.
Для полиэтилена выпускают надвижные фитинги, в которых верхняя обжимная гильза не накручивается, а надвигается, а внутренний вкладыш-штуцер снабжен «ершом», благодаря чему образуется очень надежное герметичное соединение.
Цанговые фитинги
Цанговые фитинги изготавливают из полиэтилена низкого давления и применяют для соединения изделий из ПНД. Конструктивно они одинаковы с компрессионными соединителями, но намного больше по размеру и выглядят довольно громоздко. Соединение получается достаточно надежное.
По форме различают прямые, угловые, тройники. Функционально – соединительные, редукционные (для соединения труб разных диаметров), переходные (для соединения пластика с металлической арматурой).
Какой способ лучше
Выбор способа соединения зависит от полимера, из которого изготовлена металлопластиковая труба, и условий эксплуатации.
Полипропиленовые коммуникации чаще монтируют при помощи пайки – это совершенно герметичный, надежный и очень дешевый метод (муфты и уголки для сварного соединения недороги).
Для очень распространенных водопроводов из всех видов полиэтилена применяют компрессионные, пресс- и пуш-фитинги. Для ПНД чаще всего используют цанговые изделия, хотя изредка применяют и компрессионные и прессовые соединения.
После пайки самый надежный способ соединения – при помощи пресс-фитингов, их допускается использовать даже для систем теплого пола. Затем идут компрессионные, затем пуш-фитинги. Последние позиционируются как средство для быстрой сборки инженерных систем без применения инструментов, но трубка в пуш-соединении проворачивается – это вызывает сомнение в надежности и долговечности соединения.
Самый простой способ монтажа – при помощи цанговых или пуш-фитингов.
По стоимости самые дорогие – пуш-фитинги. Самые дешевые – полипропиленовые муфты и тройники под сварку.
По эстетичности стальные соединители компактнее и красивее, чем громоздкие цанговые изделия из полиэтилена.
Как соединить металлическую трубу с металлопластиковой
Соединить металлическую трубу с металлопластиковой можно только при помощи резьбового соединения и переходных элементов, имеющих с одной стороны патрубок с резьбой или накидную гайку-американку для соединения с металлической частью системы. Это может быть узел ввода, точка водоразбора – смеситель или кран.
С другой стороны такие переходники имеют либо пластиковую часть для соединения с металлопластиковой трубой (с цанговым зажимом), либо металлическую в виде пресс- или компрессионного соединителя.
Наращивание
В ситуациях, когда необходимо удлинить трубопровод, применяются переходники или так называемые фитинги.
Применение таких устройств позволяет удлинить общую протяженность трубопровода на необходимое расстояние. В зависимости от потребностей и задач, применяют такие типы фитингов:
- переходник цанга-гайка, цанга-штуцер или цанга-цанга;
- уголок цанга-гайка, цанга-штуцер или цанга-цанга;
- тройник цанга-гайка/штуцер/цанга;
- тройник три цанги;
- крестовина;
- водорозетка цанга-гайка/две цанги-гайка.
Как крепить к стенам трубы из металлопластика
Хорошее крепление металлопластиковых коммуникаций продляет срок их службы. Трубы при нагреве удлиняются, их может «повести», кроме того, плохо и редко закрепленные коммуникации больше подвержены вибрации, плохо влияющей на надежность соединения. Поэтому металлопластиковые трубы должны быть надежно закреплены. Фиксаторы должны обязательно находиться близко к фитингу.
Крепления размещают с шагом 0,7-1 м, для отопления и горячего водоснабжения – 0,5-0,7 м. В магазинах полно всевозможных клипс и хомутов всех диаметров. Можно использовать и самодельные кронштейны. Крепятся крепления к бетонным стенам дюбелями 6×40 мм, к оштукатуренным, газо- или пенобетонным – 6×60 мм или еще более длинными.
Как правильно изогнуть металлопластиковую трубу
Металлопластиковые трубы очень гибкие, поэтому их достаточно легко согнуть. Для гибки металлопластика применяют различные приспособления и небольшие станки. Ниже я расскажу о самых распространенных методах гибки полимерных труб.
Для получения качественного изгиба минимальный радиус сгибания должен составлять не менее 5 диаметров. Это правило действует для всех размеров.
Какой метод лучше
Несмотря на гибкость металлопластиковых труб, лучше их гнуть не вручную, а с помощью приспособлений. Трубки при изгибании не образуют заломов и трещин, сохраняют круглую форму. Самый лучший метод – с помощью трубогиба. Среди ручных методов наилучшие результаты получаются при использовании пружины.
Сгибание труб руками
Полипропиленовые, ПНД и ПВХ трубы согнуть руками сложно – они слишком жесткие для этого. Неплохо гнутся трубки диаметром до 20 мм из сшитого полиэтилена. Гибка проводится в несколько этапов, иначе на ней образуется залом в месте изгиба.
Пружина
Из толстой проволоки изготавливают пружинные кондукторы разных диаметров. Для мелких диаметров можно использовать наружный кондуктор, для заготовок с более крупным диаметром его вставляют внутрь трубы. Центр пружины и изгиба должен точно совпадать. С помощью пружины легко согнуть заготовки из сшитого полиэтилена. ПНД и ПВХ желательно предварительно разогреть с помощью строительного фена.
Трубогиб
Самое лучшее качество гибки получается при использовании трубогиба. Инструмент либо формует заготовку между роликами, либо изгибает (вытягивает) заготовку на оправке. Изгиб заготовки получается ровным и без дефектов – смятия, залома, трещин.
Используют также самодельный трубогиб под названием станок Вольнова.
Использование строительного фена
Металлопластиковые трубы на основе поливинилхлорида или полипропилена достаточно жесткие, заготовки перед гибкой необходимо разогреть. Гибку выполняют с использованием наполнителей – песка, соли, мелких металлических предметов (мелко резаной проволоки). Заготовку заполняют наполнителем, плотно закрывают отверстия на концах, зажимают в тисках, разогревают феном место изгиба и сгибают.
Виды инструментов для монтажа металлопластиковых труб
Для соединения металлопластиковых труб используют следующие инструменты:
- Труборез или ножницы для резки металлопластика.
- Угловую шлифмашинку (болгарку).
- Трубогиб.
- Строительный фен.
- Ручной пресс, или пресс-клещи.
Болгарка и строительный фен приводятся в действие электродвигателем. Бытовые трубогибы для металлопластиковых труб обычно с ручным приводом. Ручной пресс для обжима имеет несколько разновидностей с разными типами приводов.
Механические
Ручные или механические мини-клещи применяются для обжима водопроводных труб диаметром до 20 мм. Такие применяются для внутренней разводки горячей и холодной воды. Эти инструменты не имеют электропривода или гидроусилителей, для их срабатывания используется мускульная сила человека.
Ручной привод
Ручные трубогибы, самодельные станки Вольнова имеют более сложную конструкцию, чем простые инструменты. Усилие, необходимое для гибки, довольно значительно, и для приведения в действие таких конструкций используются рычаги.
Для обжима металлопластиковых труб отопления (25 мм, иногда 32 мм) используют стандартный ручной пресс для обжима пресс-фитингов. Для усиления мускульной силы человека используют шестеренчатую передачу, она же помогает правильно отрегулировать усилие обжима.
Гидравлические
Для опрессовки трубопроводов большего диаметра (до 32 мм) выпускают гидравлические модели клещей. В одной из рукояток клещей встроен усиливающий гидроцилиндр. При сжимании ручек в гидроцилиндре повышается давление, усилие передается на обжимную головку клещей. Такие клещи достаточно дороги (от 10 000 рублей), они требуют квалифицированного техобслуживания.
Электрогидравлический вариант
Все предыдущие модели используются при монтаже металлопластиковых инженерных систем в небольших объемах. При промышленном строительстве или если вы постоянно монтируете сантехнические системы имеет смысл приобрести мощный электрогидравлический прессовый инструмент. Такое оборудование применяют для монтажа трубопроводов диаметром до 108 мм.
У прессового электрогидравлического инструмента высокая производительность и самое качественное и герметичное обжатие. Аппараты комплектуются насадками для обжима труб разных диаметров. Электрические клещи для ходовых бытовых диаметров до 50 мм могут работать от аккумуляторов.
Как соединить металлопластик и металл
Соединение металлопластиковых труб и металлического трубопровода необходимо при монтаже разводки от центральной магистрали или, например, при монтаже индивидуальной отопительной системы. Здесь соединение металлопластик-металл проводится при подключении обвязки к водонагревательному котлу.
Рекомендуем ознакомиться: Способы выполнения перехода с трубы ПНД на металл
Соединение металлопластика со стальной трубой проводят специальными переходными фитингами. Один конец такой детали предназначен для металлопластика и может быть как компрессионным (с гайкой на резьбе), так и обжимным, на пресс-шайбе. Второй конец фитинга имеет металлическую резьбу. Она может быть как внутренней, так и наружной.
Монтаж осуществляют с присоединения стальной трубы к фитингу. Для герметизации резьбового соединения используют подмотку паклей на олифе, фум ленту. Затем присоединяют металлопластиковую часть коммуникаций.
Правила монтажа
Любой монтаж начинают с проекта или хотя бы схемы. Затем размечают места прокладки трубопроводов на стенах и перекрытиях и определяют точные размеры заготовок.
Перед прокладкой и соединением металлопластиковых коммуникаций необходимо пробить в нужных местах отверстия в стенах. В отверстия закладывают гильзы из стальных, пластиковых, металлопластиковых труб большего диаметра, чем наружный диаметр будущих коммуникаций.
Гильзы обрезают вровень со стеной. Проводку трубопровода через стены необходимо производить только с использованием гильз. Трубы в них должны свободно перемещаться – это необходимо для компенсации температурного расширения при нагреве. После монтажа гильзы декорируют специальными заглушками.
При любом виде соединения необходимо тщательно обработать торцы заготовок – аккуратно и перпендикулярно отрезать их, зачистить торец заготовки от мусора, сточить напильником заусенцы, при необходимости откалибровать. Заготовка должна иметь круглую, а не овальную форму.
При монтаже при помощи пресс-фитингов желательно снять фаску. Соединение с прессовым соединителем:
- Гильза надеть на конец трубной заготовки.
- Внутренний вкладыш вставить внутрь заготовки до упора.
- Фитинг со вставленной заготовкой вставить в ручной пресс (пресс-клещи).
- Свести с усилием ручки клещей. От зажимов пресса на гильзе появятся четкие кольцевые следы.
При соединении металлопластиковых коммуникаций с помощью пресс-фитингов следует иметь в виду, что повторно обжать этот фитинг нельзя – при неудачном обжиме придется обрезать и наращивать трубу и использовать новый фитинг.
Как соединить металлопластиковые трубы с помощью компрессионных и цанговых фитингов:
- Открутить обжимную гайку.
- Кусок трубы вставить в фитинг с небольшим усилием.
- Закрутить гайку.
- Затянуть гайку. При затягивании одним гаечным ключом придерживать корпус (цангу), вторым крутить гайку.
- При затягивании закрутить гайку на оборот или оборот с четвертью.
На видео показаны способы подключения металлопластиковых коммуникаций в деталях.
Монтажный инструмент
Специальный инструмент понадобится, чтобы производить монтаж труб из металлопластика при помощи прессовых фитингов. Он предназначен для вырезания трубных отрезков нужной длины, преданию их торцам круглой формы и необходимого внутреннего диаметра, запрессовки фитинговой гильзы на трубе.
Пресс-клещи
Прессовочные клещи необходимы для сжатия гильзы на внешней трубной оболочке. Их рабочая поверхность имеет фигурную форму, позволяющую эффективно сжимать гильзу с наилучшим коэффициентом сцепления.
Стоит отметить, что прессовкой монтируют также тонкостенные металлические трубы из стали с защитным покрытием, нержавейки и меди. У нас они находят не столь широкое применение из-за слишком высокой стоимости труб и фитингов, а также самого профессионального обжимного инструмента.
Поэтому многие современные прессовочные клещи выпускают со сменными насадками под металлопластиковые, а также тонкостенные медные и нержавеющие трубы, выпущенные по разным технологиям производства и стандартам США, Канады, Австралии.
Рис. 9 Ручные пресс-клещи и их комплектация
Пресс клещи для металлопластиковых труб – виды, модели, как пользоваться. Производя монтаж металлопластиковых труб возможно будет полезно почитать про виды и популярные марки пресс-клещей, а также, технологию опрессовки труб ручными клещами!
Ручные
Ручной механический инструмент в виде клещей с длинными ручками, которые могут во многих моделях удлиняться для создания более мощного зажимного усилия, выпускают со сменными насадками под размеры 16, 20, 26, и 32 мм. Стоит отметить, что большинство ручного рабочего инструмента не работает с размером 32 мм из-за слишком больших физических усилий, которые необходимо приложить работнику для опрессовки.
Также ручной инструмент рассчитан только на работу с металлопластиком, для металлов требуется более мощный гидравлический или электрический привод.
Стоит отметить, что ручной инструмент рационально использовать в случаях, если проводятся разовый монтаж металлопластиковых труб своими руками. Для профессиональных целей он непригоден из-за слишком высоких потерь энергии работником.
К недостаткам ручных клещей относят высокие габаритные размеры из-за длинных ручек, что не всегда удобно при проведении работ в ограниченном пространстве.
