Дренажный насос для колодца: установка дренажного и погружного для откачки воды — схема подключения своими руками


Автономное водоснабжение участка не ограничивается устройством колодца. Необходимо доставить воду в точки водоразбора по трубопроводу. Когда глубина источника превышает 7 м, следует использовать погружной насос вибрационного или центробежного типа.

Их конструкция позволяет поднимать воду с глубин до 90 м с необходимым напором, при этом траты электроэнергии значительно ниже, чем у поверхностных агрегатов. Преимущество погружных насосов — относительная тишина во время работы, так как вода служит естественных звукоизолятором. слышно только, как щелкает реле.

На фото – монтаж насоса в колодец

Кроме того, такое оборудование защищено от морозов и может в любое время года показывать стабильную и отлаженную работу. Основным вопросом при эксплуатации погружного насоса для колодца является правильный выбор модели под свои нужды, а также правильный монтаж насоса в колодце.

Необходимые материалы и инструменты

Чтобы оперативно выполнить установку погружного или поверхностного аппарата в колодце, завести в дом водовод и установить автоматику для запуска и контроля за водоснабжением, необходимо провести подготовительные работы.

Приобрести материалы и оборудование, которые понадобятся для монтажа системы:

  • погружную или поверхностную помпу;
  • комплект оборудования автоматики с гидроаккумулятором;
  • напорный шланг;
  • разводящий тройник для погружного варианта;
  • обратный клапан;
  • фильтр грубой очистки для поверхностного варианта;
  • фитинги;
  • утеплитель;
  • геотекстиль;
  • трос из нержавеющей стали;
  • кабель для подачи электричества на помпу;
  • вспомогательные материалы для крепления и гидроизоляции.

Для реализации монтажных работ потребуется инструмент и оборудование:

  1. Лопаты, лом.
  2. Болгарка.
  3. сварочный агрегат.
  4. Электродрель.
  5. Шуруповерт.
  6. Рулетка.
  7. Комплект рожковых и торцовочных ключей.

Сфера применения

Без таких агрегатов не обходятся в следующих случаях:

  • когда возникает необходимость в откачке воды при устранении последствий аварий;
  • при скоплении в подвальных помещениях и на цокольных этажах паводковых вод;
  • при большом поднятии уровня грунтовых вод;
  • при выполнении работ по очистке искусственных водоемов. Часто дренажный насос используется для соответствия необходимым санитарным нормам бассейнов и других искусственных водоемов.

Правильное подключение

Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:

  • жесткости – перепады давления не должны влиять на форму трубы;
  • износостойкости – абразивные элементы в воде не должны повредить ее;
  • морозостойкости – не деформироваться при эксплуатации в период низких температур;
  • экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
  • диапазону рабочей температуры от +1 °С до +40 °С.

Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.

Монтаж дренажного насоса

Для очистки колодца используется дренажный насос. Он отличается особо прочной крыльчаткой — она не боится ударов песка, щебня, твердого мусора, которые встречаются в воде. На всасывающий патрубок устанавливается решетка, которая преграждает путь крупным предметам.

Как и водяные, дренажные помпы бывают погружными и поверхностными. Особенность глубинных помп — поплавковая автоматика. Она включает или отключает насос без участия человека. Предварительно проводится настройка, затем аппарат опускают в воду. После включения в сеть он начинает работать. Когда уровень воды падает до критического, автоматика отключает насос, при повышении уровня происходит автоматическое включение.

Поплавковая автоматика защищает дренажный насос от работы всухую и выхода из строя. При монтаже особое внимание следует уделить креплению шланга: дренажная помпа создает высокое давление, и при плохой фиксации патрубка его оторвет. Следят, чтобы насос размещался на удалении от стен и не мог их коснуться даже случайно. Требуется жесткое крепление на тросе, чтобы не допустить вибрации.

Как подвесить и закрепить своими руками

Чтобы в период эксплуатации аппарат не оказался на дне, необходимо надежно закрепить его со шлангом на стене шахты на металлической конструкции.

  1. Из стального уголка, с помощью сварочного агрегата, изготавливается рама квадратной формы с кронштейнами по углам для фиксации к стенке.
  2. По диагоналям квадрата ввариваются два швеллера, и в месте их пересечения делается отверстие.
  3. Рама с помощью кронштейнов жестко фиксируется сверху обсадной трубы шахты.
  4. В отверстие в швеллере пропускается стальной трос, на его конце обжимается петля, чтобы он держался на конструкции.
  5. К страховочному тросу подвешивается помпа и с его помощью извлекается из колодца.

Выбор и установка насоса в колодце, видео

В особых случаях, чтобы поддерживать чистоту воды, насос нужно оставить на дне колодца. В данном случае, раз в год необходимо поднимать насос и осуществлять очистку его фильтра от загрязнений. Большого распространения заслужила практика, когда колодец очищают от засорений один раз в несколько лет. В среднем, очистка занимает несколько дней, после чего насос хранится в помещении.

При покупке, дренажного насоса, рекомендуется ориентироваться не только на технические характеристики, но и на ремонтопригодность аппарата. Нужно уточнить, есть ли в продаже комплектующие к нему, узнать расположение ближайшего сервисного центра. Также следует помнить, что модели от известных компаний являются более надёжными и долговечными.

Как установить погружной аппарат


В установке агрегата в источник участие должны принимать не менее двух человек. Монтажные работы системы от колодца до дома выполняются в следующей последовательности:

  • готовится проект водоснабжения, учитывающий модель погружного агрегата, систему автоматики, необходимое количество материалов для сборки водовода;
  • производится закупка оборудования, материалов и необходимых инструментов;
  • между шахтой и домом выкапываем траншею под водяную трубу, учитывая холода в вашем регионе и шириной 50 см. На дно рва насыпается (20 см) слой крупнозернистого песка, затем расстилается полотно геотекстиля для защиты трубопровода от грунтовой и поверхностной воды с абразивным песком;
  • на подготовленное основание укладываем в траншею трубы высокого давления из металлопластика или полипропилена, не поддающиеся коррозии, предварительно обернув теплоизоляционным материалом;
  • закрываем уложенную плеть водовода полотном геотекстиля;
  • в стенке шахты, на уровне дна траншеи, вырезаем отверстие под трубу, в которую вставляем оставленный конец водовода, длина ее должна составлять 30–40 см. Место вхождения трубопровода в колодезную камеру гидроизолируется;
  • к погружному электронасосу через штуцер подсоединяем клапан, к нему сквозь муфту – трубу высокого давления. Отрезок водовода заранее вымерялся с учетом глубины водоносного слоя. К специальному кронштейну на помпе подсоединяем страховочный трос из нержавеющей стали, а к электродвигателю – кабель. Провод закрепляем на трубе пластиковыми хомутами, чтобы не провисал;
  • над колодцем устраиваем из металлического уголка решётку для крепления страховочного троса;
  • в шахте, на конце трубы водовода, фиксируем тройник с шаровым краном, который служит для аварийного слива воды. Отвод от тройника, направленный в колодец, предназначен для подсоединения напорного трубопровода с помпой;
  • опускаем вручную подготовленную плеть с помпой в источник и закрепляем трос на кронштейне. Соединяем с патрубком тройника трубопровод от агрегата, используя сантехническую пасту для герметичности. Кабель от насоса прокладываем по траншее к дому;
  • для подачи воды в дом под фундаментом заводим водовод с кабелем в техническое помещение. Шланг подсоединяем к гидроаккумулятору, а кабель подключаем к автоматике;
  • приступаем к пусконаладочным работам, запускаем агрегат, проверяем на герметичность. После испытания зарываем траншею и приступаем к эксплуатации водоснабжения.

Чтобы обеспечить безаварийную и длительную эксплуатацию системы, шланг из ПВХ необходимо приобретать в специализированном магазине.

Виды для водоснабжения дачного участка

Данные устройства можно разделить на:

  • погружные;
  • поверхностные.

Как использовать погружные насосы

Погружные насосы предназначен для эксплуатирования при частичном или полном погружении в воду. В зависимости от конструктивных особенностей данных агрегатов, погружение допустимо на уровень до 300 м под водой. Через отверстия, которые находятся в днище насоса, происходит процесс всасывания воды. Дно защищено от попадания различных твёрдых предметов сетчатым фильтром.


Схема установки погружного насоса в колодце

В зависимости от конкретных условий, глубина установки дренажных насосов может разниться, но следует помнить, что чем ниже он установлен, тем легче работать с ним, и при необходимости, насос можно быстро извлечь из колодца.

Работа прибора является автоматической, начинается при скоплении определённого объёма жидкости. Чтобы предупредить возможные неполадки, каждая модель должна быть снабжена качественной электроизоляцией. Одним из главных преимуществ данных насосов является их бесшумная работа.

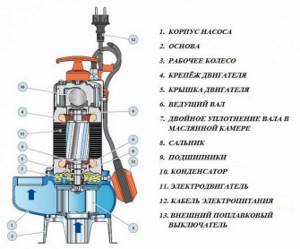

Схема работы погружного насоса

По отличиям в конструкции, погружные насосы бывают таких типов:

  1. Штанговые. Такие приборы оборудованы независимым двигателем, который устанавливается отдельно;
  2. Бесштанговые. В таком насосе все элементы собраны одном корпусе и полностью погружаются под воду.


Схема установки погружного насоса

Благодаря особой продолговатой форме данного аппарата, возможна установка внутри обсадной трубы скважины, размеры которых, в большинстве случаев, достигают не более 200 мм. Технические характеристики погружных насосов сильно превышают характеристики других видов. Так, самые дешёвые модели погружных насосов могут выдавать напор в 30-40 метров, в то время как для поверхностных моделей это является очень неплохим результатом.

Монтаж поверхностных насосов

Монтаж поверхностных дренажных устройств происходит на поверхности земли. На дно резервуара опускается шланг, через который происходит откачка воды. Они оснащены входной трубой, через которую вода высасывается из резервуара, и выходной, что предназначена для вывода жидкости за его пределы. В случае попадания жидкости в двигатель насоса, неизбежны его поломки, поэтому откачка воды должна быть быстрее, чем поднятие её уровня в резервуаре.

Для того чтобы продлить срок эксплуатации насоса, рекомендуется следить за состоянием фильтра, который необходимо регулярно чистить.


Установка поверхностного насоса

Для автоматической работы, такие насосы оснащаются поплавковым механизмом. После поднятия воды до определённой отметки, начинается процесс её откачки. Одним из главных преимуществ поверхностных насосов является их мобильность. Оборудование без труда можно переместить в другое место.

Существует несколько разновидностей данных аппаратов:

  1. центробежные;
  2. вихревые;
  3. винтовые.

Данные типы насосов способны выполнять большинство функций, и встречается чаще всего. Конструкция вихревых насосов является более сложной, из-за чего, их цена может быть немного выше.

Подключение гидроаккумулятора и автоматику

Чтобы обеспечить бесперебойную подачу воды, недостаточно знать, как подключить аппарат, важно защитить двигатель помпы от перегрева. В системе автономного водоснабжения агрегаты с встроенной автоматикой защищены от перепадов напряжения и работы на сухую, когда недостаточно воды в шахте. Контроль за работой помпы позволяет регулировать давление и напор жидкости в соответствии с заложенными параметрами в программе.

Для обеспечения дома водой в автоматическом режиме используются две системы: гидропневматическая и электронная.

1 ) В схеме с гидроаккумулятором емкость гидронакопителя с контролирующим блоком реле, установленные в техническом помещении, обеспечивают регулировку давления в трубопроводе:

  • давление в системе контролирует датчик. При снижении напора, когда помпа перестает всасывать воду, колодец мелеет, электродатчик передает сигнал на контролирующее реле, работающее как выключатель, и агрегат перестает качать.

Выбор аппарата для дачи

Перед тем как приступить к установке, насос сначала нужно выбрать. На современном рынке встречаются два вида аппаратов: для колодцев и скважинные устройства.

Их конструкция практическим ни чем не отличается. Разница между ними состоит в размерах, форме и цене. Скважинный насос имеет вытянутую форму цилиндра, что облегчает его погружение в узкий колодец.

Виды скважинных насосов:

  • Центробежные устройства качают воду за счет двигателя, всасывающего жидкость из скважины и проталкивающего ее в трубопровод. Этот тип устройств необходимо правильно эксплуатировать, а именно — смотреть за тем, чтобы насос не давал «сухой ход», то есть, не работал без воды, иначе он может сгореть. Распространенные модели: Pedrollo, ZDS, Grundfos. Средняя цена составляет 4,8–48 тыс. рублей;


Центробежный насос его описание

  • Вихревой насос применяется для полива огорода. По форме он напоминает металлический диск с лопастями. Встроенный мотор приводит в действие лопасти, которые подают воду в шланг под огромным давлением. Популярные модели: Watomo Mini, Rudes, SPRUT и другие. Средняя стоимость составляет 2,5–4,5 тыс. рублей;


Вихревой насос для полива плодов

  • Шнековый насос применяется для перекачивания воды с большой долей примесей и крупных абразивных частиц. По внешней форме шнековые аппараты напоминают круглый цилиндр из нержавеющей стали. Популярные модели: Sprut 4S QGD, и Sprut QGSa5. Средняя стоимость: 15–18 тыс. рублей.


Шнековый насос

  • Вибрационный насос состоит из невращающихся элементов. Этот тип устройств подает воду за счет электромагнитного поля, открывающего шток на долю секунды. Каждое движение штока создает небольшую вибрацию, за что насос и получил свое название. Распространенные модели: «Ручеек», «Урожай», «Водолей», «Дачник». Средняя цена: 3 тыс. рублей.


Вибрационный насос погружной для скважин

Особенности поверхностных насосов

Свои преимущества имеют поверхностные агрегаты. Наряду с ними, есть у них и определенные минусы. Более подробно об этом пойдет речь далее.

Преимущества

  • Эти установки имеют большую мощность, благодаря чему при использовании жидкость может переноситься на десятки метров.
  • Оборудование этого типа отличается высокой надежностью. Кроме этого при использовании нет необходимости погружать насос в жидкую среду.
  • Поверхностный насос может быть установлен в доме. В этом случае отпадает необходимость проведения электричества к колодцу.
  • Доступная цена.

Недостатки

  • Такое оборудование можно использовать для колодцев с незначительной глубиной, не более 9 метров по причине небольшой высоты всасывания.
  • При работе они издают сильный шум, поэтому чтобы не столкнуться с дискомфортом в процессе эксплуатации, размещать такое оборудование стоит в отдельном техническом помещении.
  • Необходимо иметь навыки по правильной эксплуатации всасывающей магистрали.

Как выбрать

Чтобы правильно выбрать модель, необходимо ответить на несколько вопросов.

  • Какой объём жидкости нужно выкачать за раз?
  • С какой глубины необходимо осуществить выкачку?
  • Как часто будет работать?
  • Какой уровень загрязнения воды и какой максимальный размер твёрдых частиц в ней?
  • Приемлемая цена.

На видео – как выбрать дренажный насос для колодца:

Ниже представлены основные модели дренажных погружных и поверхностных насосов, которые завоевали себе популярность на российском рынке.

Джилекс Дренажник

Фекальный погружной с измельчителем джилекс используется для очистки септиков, дачной канализации, дренажных колодцев. Мощность – 400 Вт, производительность – 9 куб.м. в час, максимально допустимый размер твёрдых частиц – 35 мм. Цена – 3 400 руб.

Вихрь

Мощность – 900 Вт, производительность – 16 куб.м. в час. Цена – 4 000 руб.

MAKITA PF0403

Погружной для слабозагрязнённой воды. Мощность – 400 Вт, производительность – 4 000 л/час. Цена – 5 000 руб.

GRUNDFOS

Компания выпускает различные модели погружных дренажных и фекальных насосов. Средняя цена на модели мощностью 300-500 Вт и производительностью 5-10 м. куб. в час стартует от 10 тыс. рублей. Насосы оснащаются встроенным поплавковым датчиком и защитой от «сухого хода».

Методы очистки.

Колодец можно очищать ручным либо автоматизированным способом.

Ручной процесс очистки считается сложным, затрачивает физические ресурсы человека. После непосредственной откачки, с помощью щеток и средств очищают грязь со стенок. Далее стенки дезинфицируют водой с хлоркой. Через 10 часов хлорку смывают проточной водой.

Автоматизированный метод считается оптимальным вариантом, при этом используют дренажный насос.

Типы насосов, которыми очищают колодец своими руками.

Чистку колодцев осуществляют при помощи насосов разного типа:


1.погружного.

2.поверхностного.

Погружной тип насоса полностью опускают в колодец.

Оборудование имеет свои положительные особенности:

1.высокий уровень производительности.

2.долгий срок службы.

3.компактные габариты.

4.легкий вес.

5.устройство универсальное, потому что им можно выкачивать и грязную и чистую воду.

6. имеет поплавок для защиты оборудования.

Недостатками погружного насоса считают:

1.откачивать воду можно на глубине, не превышающей двадцати метров.

2.малый напор водяной струи.

3.нет функции, очищающей воду.

Поверхностный тип насоса имеет свои плюсы:

1.наличие мощного напора.

2.высокую надежность, потому что не контактирует с водами.

3.работает целый день без перебоя.

4.можно устанавливать везде, где понадобится.

5.недорогая цена.

Отрицательные характеристики поверхностного типа насоса:

1.наличие большого шума во время работы.

2.откачивать воду можно не глубже восьми метров.

3.для использования прибора надо иметь навыки, позволяющие правильно собрать патрубки, осматривать двигатель.
