Для чего в автономной системе водоснабжения нужна насосная станция
Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:
- подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
- обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
- обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.
Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года
В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.
Конструктивные особенности насосной установки

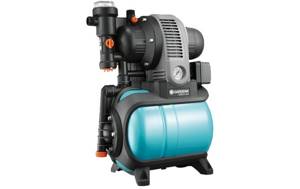

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.
Основные части насосной станции
Насос
В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.
Фильтр механической очистки
Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.
Сетчатые фильтры для скважин
Обратный клапан
Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.
Гидроаккумулятор (гидробак)
Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.
Устройство гидроаккумулятора насосной станции
Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.
Блок автоматики
Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.
Блоки автоматики позволяют автоматизировать работу электронасоса
Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.
Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.
Схема монтажа насоса с выносным эжектором
На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.
Крепление насоса
Схема крепления насоса в колодце
Осталось закрепить аппарат в неподвижном состоянии. Для этих целей вам понадобится трос и кусок арматуры. Обычно на устройстве имеется специальное ушко, к которому должен крепиться трос. Если его нет, то вам придется придумать другой способ прикрепить трос. Используйте синтетический трос, поскольку он хорошо переносит повышенную влажность и отличается долгим сроком службы.
Существует два типа крепления арматуры – через отверстие, проделанное в колодце, или внешнее. В первом случае ровный край арматуры вместе с тросом пропускается через отверстие в скважине. Изогнутый край вкапывается в землю вместе с защитной гильзой для шланга. Во втором случае арматура вкапывается в землю или приваривается к какому-нибудь металлическому предмету возле колодца. Трос в этом случае запускается через верх колодца.
С чего начать
Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.
Дебет скважины
От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.
Формула расчета дебита скважины
Объем водопотребления
При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.
Характеристики скважины
Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.
После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.
Выбираем место для установки
Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.
- Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
- В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
- Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.
Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.
В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение
Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.
Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной
Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.
Размещение насосной станции в теплом обустроенном подвале
Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.
Станцию можно установить на кронштейне в достаточно широком и глубоком колодце
Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.
Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию
Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.
Выбор аппарата для колодца
Для подачи питьевой воды в дом из источника глубиной больше 10 м или расположенного далеко используют погружные насосы. Их производительность выше, чем у поверхностных аппаратов, они создают большой напор. Корпус полностью погружается в воду, которой охлаждается для предохранения от перегрева. Поверхностные устройства нуждаются в защите от атмосферных осадков. Глубинные помпы работают бесшумно и при любой погоде стабильно, никогда не замерзают.
Вибрационные
Такие устройства относятся к бюджетным. Они за несколько минут устанавливаются и так же быстро демонтируются. Обслуживания не требуют, потому что нет деталей, которые вращаются. Требуется только изредка проверять затяжку креплений корпуса и штока — гайки от вибрации при работе могут откручиваться.
Внутри находится сердечник с обмоткой, которые создают электромагнитное поле. Оно десятки раз в секунду возникает и пропадает. Когда оно появляется, электромагнит притягивает шток, связанный с поршнем, образуется разреженное пространство, которое заполняется колодезной водой. Электромагнитное поле пропало — поршень со штоком возвращаются, клапан на входе закрывается. Вода в камере остается, и когда шток в очередной раз притягивается магнитом, поршень выдавливает ее в шланг.
Вибрационный насос состоит из невращающихся элементов. Этот тип устройств подает воду за счет электромагнитного поля, открывающего шток на долю секунды.
Работа таких насосов сопровождается вибрацией, отчего они получили свое название. Вреда колодцу они не наносят, деталей, способных разрушиться, не имеют. Следует воздержаться от их использования в колодце с плывуном: вибрация поднимет с дна мельчайшие частицы песка, которые вместе с водой попадут в трубопровод.
Центробежные
Эти аппараты имеют электродвигатель, который вращает рабочее колесо с лопастями. Узел сконструирован так, что втягивает воду в камеру насоса и проталкивает ее к выходу. Работа происходит за счет разницы давления, возникающей в результате центробежной силы.
Эксплуатация допускается только при полном погружении в воду. Насосы оборудуются автоматикой для защиты от сухого хода, перепадов напряжения и других аварийных ситуаций. На некоторых моделях устанавливают поплавок для сигнализации о том, что уровень воды становится недостаточным.
Корпус пластиковый или из нержавеющей стали. Последние более дорогие и долговечные, им не страшны абразивы, песок, у них хорошие эксплуатационные характеристики. Могут перекачивать воду с песком, если его концентрация не превышает 185 г/м³.
Как осуществляется процесс сборки
Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.
Схема подключения насосной станции
Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.
- Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
- Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
- После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
- Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
- После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
- После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.
Подключение реле давления насосной станции
На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.
Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.
При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.
Правильное подключение
Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:
- жесткости – перепады давления не должны влиять на форму трубы;
- износостойкости – абразивные элементы в воде не должны повредить ее;
- морозостойкости – не деформироваться при эксплуатации в период низких температур;
- экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
- диапазону рабочей температуры от +1 °С до +40 °С.
Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.
Рекомендации по установке
Перед тем как осуществлять подключение насосной станции к сети электропитания и опускать в шахту скважины или колодца заборный шланг, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе монтажа насосной станции, можно не только изучить теоретическую информацию на данную тему, но и просмотреть соответствующее видео.
В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при выполнении установки насосной станции, – это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.
Преимущества и недостатки
Для насосных станций, монтируемых к колодцам, характерны такие преимущества:
- Наличие единого блока, в котором скомпонованы все рабочие узлы. Оборудование не занимает много места.
- Полноценная сборка и готовность станций к установке. Мастеру не нужно искать комплектующие, самому собирать всю систему.
- Постоянное давление в системе, исключение гидравлических ударов.
- Работа водопровода в автономном режиме при отсутствии электроэнергии, если стоит бак объемом от 50 и более литров.
К минусам насосных станций относят относительную шумность (что можно погасить кессоном) и невозможность поднимать воду с глубины более 10 м. При необходимости придётся доукомплектовывать станцию выносным эжектором.
